Как ставить подкатной домкрат под машину

Домкрат своими руками — виды, инструкции по изготовлению и видео описание как сделать подъемный механизм (95 фото)

Ни один автолюбитель не может обойтись без помощи домкрата. Необходимо поменять лопнувшее колесо? Этот надежный помощник тут как тут. Поменять масло? Пожалуйста. Особо важен этот механизм в дороге, находитесь вдали от гаража и станций технического обслуживания.

Купить его можно во многих магазинах, однако чтобы снизить затраты можно сделать домкрат своими руками. Давайте вместе рассмотрим, как это сделать.

Назначение домкрата

Основная его задача это поднять автомобиль для замены колеса. Он, конечно, необходим и при ремонте и других деталей. Например, поменять амортизаторы, либо пружины.

Однако к помощи домкрата мы прибегаем именно в ситуации с колесами. Это может быть как прокол, либо запланированная сезонная смена резины.

Основные критерии при выборе домкрата

Основными критериями при покупке домкрата, либо при его изготовлении своими руками, являются:

Грузоподъемность. У любого домкрата есть максимальный данный показатель. Всегда необходимо учитывать массу вашего транспортного средства вместе с багажом.

Не стоит использовать подъемный механизм в случае с крупными машинами, если он предусмотрен на вес не более 2000 килограмм.

Высота поднятия. Она должна быть подходящей, чтобы беспрепятственно подобраться под днище автомобиля. Данный параметр особо важен при низком клиренсе.

Высота устройства. Это является длина домкрата. Данный параметр отличается для определенного вида автомобиля.

Виды домкратов

Их существует три основных вида.

Механический домкрат. Подъем автомобиля происходит при воздействии на рукоятку. Их используют довольно редко, поскольку требуют определенных физических усилий. Плюсом является то, что они занимают немного места;

Гидравлический домкрат. Схож с первым вариантом, но здесь необходимо меньше прикладывать физической силы. Все процессы по поднятию автомобиля осуществляются при помощи жидкостей;

Пневматический домкрат. Поднятие осуществляется благодаря сжатым газом. Не требует никаких физических усилий.

Гидравлический домкрат

Такие домкраты способны поднимать большие грузы, а это важный аспект при работе с тяжеловесными транспортными средствами. Их используют в основном на станциях технического обслуживания. Поскольку данная модель самая распространенная, то с нее мы сегодня и начнем.

Перед всеми работами, чтобы сделать домкрат своими руками, требуется ознакомиться с чертежами. После изучения теоретического материала подготовьте все, что потребуется для дальнейших работ. А именно сварка, ножовка по металлу, шлифовальная машинка, сталь.

Домкраты, работа которых происходит при помощи жидкости, бывают нескольких видов.

Стандартные, бутылочного вида, подкатные (приобретенные в специализированном магазине, либо сделанные своими руками, самые часто используемые среди профессиональных слесарей на станциях технического обслуживания) зацепные, в виде ромба, гибридные.

Первым шагом создается опорная зона, либо другими словами платформа домкрата. Подойдет профиль металлический, размерами 5 на 5 см.

Далее от металлической трубы отрезаем 4 детали длиною 30 см. Укладываем их боковыми сторонами одна к одной и свариваем низ и верх.

Следующим шагом делаем стойки и упоры. Отрезаем 2 отрезка от металлической трубы. Их длина легко просчитывается, и основывается на возможном ходе штока.

Упор домкрата также изготавливается из металла. Его длина должна совпадать с шириной платформы для упора механизма. Свариваем упор со стойками.

К нижней части домкрата необходимо приварить конструкцию в виде буквы П. Упор домкрата, который снимается, должен передвигаться по направляющим, а также передавать давление на деталь, которая обрабатывается.

Все это можно сделать из стальных полос. Все соединяется при помощи сварочного аппарата. Когда устанавливаете блок на раму пресса из домкрата своими руками, нужно подобрать 2 болта, шайбы и гайки к ним.

В итоге болтами соединить пластины и блок. Сделать это нужно так, чтобы они находились между упором, который передвигается, и верхней балкой домкрата.

Реечный домкрат

За устойчивость данного вида домкрата отвечает прочность фиксации и опорная площадка.

Для изготовления возьмите 2 трубы и сварку. Готовое изделие должно напоминать урезанную пирамиду. После этого возьмите стальной лист, толщина которого пол сантиметра. Вырезаете 2 основания домкрата.

Вверху сверлите отверстие и ввариваете туда гайку. Внизу также необходимо просверлить отверстие. После этого вставляете туда спираль для вращения.

Эти варианты являются самыми простыми при изготовлении домкратов своими руками. Будем надеяться, они вам помогут решить насущные проблемы. Ни гвоздя, ни жезла вам.

Какой выбрать?

При покупке в первую очередь нужно определиться с маркой и габаритами приспособления. Какое же выбрать? Производителей реечных домкратов немало. Но если вы хотите приобрести действительно качественный и надёжный инструмент, то лучше оригинального домкрата от американской компании Hi Lift вы не найдёте. Эта фирма производит реечные домкраты более ста лет, а их продукцией пользуются самые заядлые джиперы.

«Хай-Джеки» выпускаются только в двух цветах – чёрном и красном. Изготавливаются они из высокопрочного чугуна и имеют несколько стальных деталей. Такие домкраты считаются эталоном надёжности и качества. Стоят они, конечно, немного дороже моделей других производителей, но свою цену оправдывают полностью.

По крайней мере, модификации длиной более 150 сантиметров не гнутся, в отличие от инструментов китайских производителей. По названию модели можно определить её длину. Так, Hi-Lift Jack HL-485 имеет длину 48,5 дюймов (120 сантиметров), а HL-605 – 60,5 дюймов (150 сантиметров). Именно эти модели пользуются наибольшей популярностью среди любителей off-road.

Где ещё может применяться?

Такие автомобильные агрегаты активно применяются в разных областях промышленности, благодаря уникальной способности поднимать и переносить огромную массу. Выполнить ремонт сложных агрегатов и станков на предприятии будет намного проще, если использовать данный инструмент. Ведь он может поднять от двух до нескольких сотен тонн.

Благодаря хорошей фиксации груза на любой стадии подъёма, можно безопасно производить любые работы в труднодоступных местах. Всё это происходит благодаря наличию специального запорного клапана в конструкции агрегата. Такие особенности помогают достичь в использовании агрегата высокого коэффициента полезного действия. Само устройство быстро приводится в действие, обладая хорошей устойчивостью, что помогает достичь специальная опорная площадка.

Как пользоваться реечным и винтовым домкратом

При использовании реечных и винтовых домкратов действуют вышеперечисленные правила и рекомендации, плюс некоторые специфические.

Винтовое устройство

Реечные устройства, как и винтовые, получили широкое распространение благодаря простоте конструкции. В основном, они популярны среди любителей бездорожья. Конструкция подобных устройств позволяет поднимать большой вес, что играет решающую роль. Они могут применяться в любых условиях благодаря неприхотливости и небольшим габаритам, что является преимуществом по сравнению с гидравлическими подъемниками, которые массивны и занимают много места в багажнике.

Техника безопасности при работе с реечными и винтовыми устройствами:

• Устанавливать подъемник под углом, чтобы он не упирался в капот.
• Ставить домкрат перпендикулярно поверхности опоры.
• Проверить фиксацию и плотность.
• Переключатель зажимать сильно всей рукой, поскольку он имеет тугой ход.

Как домкратить ТЛК Прадо

На задней двери автомобиля есть бардачок, в котором находятся необходимые инструменты, чтобы сменить запаску.

1. Нужно достать части воротка. 3 элемента собираются друг в друга, затягиваются на болт.
2. При помощи отвертки отщелкнуть защелку, вставить под углом вороток. Вращая против часовой стрелки — запасное колесо опускается.
3. Опущенное колесо подтянуть к себе, открутить гайки подъемного механизма.
4. Также не забыть ослабить гайки на пробитом колесе.
5. Отключить пневмоподвеску.
6. Достать из стенки багажника подъемник.
7. Установить его на требуемое место. Спереди под раму или сзади под мост, в зависимости от меняемого колеса.
8. Добавить к воротку 4 звено.
9. При помощи воротка поднять автомобиль на требуемую высоту.
10. Открутить гайки с колеса на автомобиле, снять его.
11. Подкатить запаску, установить на место снятого колеса. Закрутить гайки.
12. При помощи воротка опустить подъемник.
13. Хорошо затянуть гайки на замененном колесе.
14. Снятое колесо подкатить к подъемному механизму, пододвинуть и закрутить гайки. Вороток вращать по часовой стрелки до полного поднятия и фиксации пружины.

Не нужно обладать специальными знаниями, меняя запаску используя штатный подъемник. Главное все делать правильно. Ставить домкрат на прадо 150 под специально отведенные места, это обезопасит кузов автомобиля.

Как пользоваться гидравлическим домкратом

В автомастерских получили распространение гидравлические устройства. Они бывают подкатные или бутылочные, имеют большой вес, но легко перемещаются. Могут поднимать автомобиль на высоту от 40 сантиметров. Для правильного использования таких устройств также необходимо соблюдать следующий набор рекомендаций:

• Перед подъемом необходимо проверить фиксацию. Поверхность должна быть максимально ровной, а колеса в заблокированном состоянии.
• Работая с передними колесами, необходимо заблокировать задние и наоборот. Если необходимо переместить устройство в другое место, то нужно убедиться, что прочность достаточна для удержания машины.
• Не поднимать вес больше указанного в инструкции.
• Гидравлический домкрат работает плавно, однако не следует слишком быстро поднимать или опускать автомобиль.

Гидравлический подъемник

Какой выбрать

При покупке в первую очередь нужно определиться с маркой и габаритами приспособления. Какое же выбрать? Производителей реечных домкратов немало. Но если вы хотите приобрести действительно качественный и надёжный инструмент, то лучше оригинального домкрата от американской компании Hi Lift вы не найдёте. Эта фирма производит реечные домкраты более ста лет, а их продукцией пользуются самые заядлые джиперы.

«Хай-Джеки» выпускаются только в двух цветах – чёрном и красном. Изготавливаются они из высокопрочного чугуна и имеют несколько стальных деталей. Такие домкраты считаются эталоном надёжности и качества. Стоят они, конечно, немного дороже моделей других производителей, но свою цену оправдывают полностью. По крайней мере, модификации длиной более 150 сантиметров не гнутся, в отличие от инструментов китайских производителей. По названию модели можно определить её длину. Так, Hi-Lift Jack HL-485 имеет длину 48,5 дюймов (120 сантиметров), а HL-605 – 60,5 дюймов (150 сантиметров). Именно эти модели пользуются наибольшей популярностью среди любителей off-road.

Способы поднятия на улице

Некоторые удивятся, но в уличных условиях возможностей для поднятия автомобиля ничуть не меньше, чем в гараже. А некоторые утверждают, что на улице их даже больше. Улица даёт больше пространства, чем тесный гараж. Плюс не у всех он есть. Потому часто приходится работать на улице, во дворе частного или многоэтажного дома. Плюс наличия по соседству других автомобилистов в том, что у них можно попросить помощи, одолжить на время исправный домкрат. Если требуется поднять машину, применяется ряд специальных приспособлений или просто подручных средств, которые помогут в решении сложившейся проблемы. Некоторые предусматривают необходимость самостоятельного ремонта заранее, другие же действуют по ситуации, и решают проблемы по мере их поступления. И для этих целей можно воспользоваться:

• мини-эстакадой;
• стойками;
• подручными средствами.

Остановившись на улице, можно достать из багажника собственный домкрат, который обязан быть в автомобиле. Но случается так, что его там не оказывается, либо он находится в непригодном для эксплуатации состоянии. Тогда можно обратиться за помощью к соседам-автомобилистам. Практика показывает, что достаточно большое количество людей готовы помочь. Но некоторые банально стесняются просить помощи, а потому стараются решить свою проблему самостоятельно.

Мини-эстакада

Предусмотрительные автомобилисты заранее изготавливают собственную мини-эстакаду. Её можно собрать своими руками при наличии соответствующих навыков, либо попросить помощи у профессиональных сварщиков. Процедура по изготовлению мини-эстакады достаточно сложная, требует много времени и усилий. Но зачастую результат себя оправдывает полностью. Вопрос лишь в том, какую именно эстакаду вы будете использовать. Конструкции условно делятся на разборные и цельные. Если у вас есть гараж или просторное подсобное помещение в частном доме, где можно хранить достаточно внушительную по своим габаритам конструкцию, то лучше сделать именно цельную мини-эстакаду. Она более надёжная и долговечная, хотя и занимает много места. Разборные также практичные и функциональные, но по надёжности и долговечности несколько уступают цельным. Много ещё зависит от того, какие материалы использовались при изготовлении, и насколько качественно собрали эстакаду. Все подобные компактные эстакады для личного использования делятся на несколько категорий:

• Односторонние пирамиды. Самые простые конструкции, для создания которых потребуется несколько прочных деревянных досок. Эстакада простая, но удобная в использовании. Собирается быстро, не требует больших финансовых вложений;
• Прямоугольные трапеции. Это два объединённых между собой элемента, каждый из которых представляет собой полутрапецию. Чтобы сделать подобную эстакаду, потребуются металлические уголки и сварочный аппарат;
• Разборные эстакады. Здесь применяется металлический профиль, элементы которого свариваются между собой. Всего получается несколько частей, соединяющихся специальными механизмами и креплениями. Удобно, практично и функционально. Но изготовление разборной эстакады является наиболее сложным.

Как пользоваться?

Эксплуатация любого подъемного оборудования неизбежно связана с потенциальным риском. Это, естественно, касается ситуаций, когда требуется поднять и опустить машину. Но независимо от выполняемых работ настоятельно рекомендуется соблюдать следующие основные правила.

Прежде всего необходимо внимательно изучить прилагаемую к оборудованию инструкцию.
В процессе выполнения любых манипуляций рядом с поднимаемым авто или другим грузом не должны находиться люди.
Внимательно осмотреть домкрат с целью выявления повреждений в виде сколов и различных деформаций

Отдельно стоит акцентировать внимание на состоянии штифтов и рейки.
Устройство, невзирая на простоту его конструкции, необходимо регулярно чистить и обслуживать.
Эксплуатировать оборудование допускается только при наличии качественной смазки (тефлоновой или силиконовой). Это позволит максимально продлить срок его службы.

Конечно же, в каждом конкретном случае алгоритм работы с реечным домкратом будет иметь свои нюансы. Однако существует определенная инструкция, в соответствии с которой требуется совершать следующие действия при подъеме и опускании автомобиля:

1. Под колеса ТС подложить башмаки.
2. Установит опорную площадку домкрата на ровной и твердой поверхности.
3. Поднять переключатель.
4. Повернуть фиксатор рычага и немного отвести его.
5. Установить «клюв» под нагрузку, после чего поднять данный элемент до максимально безопасного упора.
6. Двумя руками рукоятку опускать и поднимать. При этом крюк и пятка домкрата должны оставаться неподвижными.
7. При подъеме на нужную высоту рычаг зафиксировать горизонтально.
8. Установить упор (чаще всего используют специальные ремонтные подставки), опустить на него авто и снять нагрузку с подъемного оборудования.

Опускание ТС или любого другого груза выполняется в обратном порядке. Для этого необходимо:

• правильно расположить домкрат и немного приподнять объект;
• убрать установленный ранее упор;
• поднять рукоятку в вертикальное положение;
• опустить до упора переключатель;
• движениями рычага вверх и вниз опустить груз;
• снять нагрузку с оборудования.

После завершения работы следует установить ручку в вертикальное положение и зафиксировать ее, используя специальное крепление.

Важно помнить, что эксплуатация любого приспособления и оборудования может быть связана с опасностью для здоровья, а нередко и жизни

Исходя из этого, особое внимание следует уделять соблюдению правил техники безопасности. Естественно, работа с реечным домкратом и лифтование тяжелых грузов не являются исключением

Важно помнить, что домкраты рассматриваемого типа, невзирая на все их эксплуатационные показатели, не рекомендуется использовать для длительного удержания ТС в поднятом положении. Легкомысленное отношение к рекомендациям и излишняя уверенность в надежности устройства могут привести к серьезным последствиям

Существует ряд правил, соблюдение которых поможет максимально обезопасить процесс выполнения необходимых работ. Речь идет о следующих важных моментах.

1. Машина по возможности должна находиться на максимально ровной поверхности. Естественно, при покорении бездорожья выполнение данного условия практически невозможно.
2. Перед тем как лифтовать авто, все его подвижные части необходимо заблокировать.
3. Также следует убедиться в том, чтобы была включена передняя или задняя передача. Нелишним будет поставить машину на ручник. Другими словами, требуется исключить возможность движения.
4. Подъем должен выполняться плавно, без рывков.
5. При необходимости под опорную площадку устройства следует подложить твердый материал. Использование кирпичей и аналогичных предметов недопустимо.

После подъема автомобиля и установки упора настоятельно рекомендуется убедиться в его устойчивости. С этой целью можно пошатать объект из стороны в сторону. Только после этого допускается выполнение предусмотренных работ.

Инструкция по эксплуатации реечного домкрата представлена на видео далее.

Как пользоваться домкратом: общие правила работы

Как любое другое техническое приспособление, домкрат требует соблюдения техники безопасности при работе. Его использование не является сложным, главное, знать, куда ставить домкрат и что с ним делать дальше. Это далеко не новое приспособление, большинство образцов проверены временем и личным опытом.

Классический реечный домкрат

Важно!

Перед продажей все приспособления проходят аттестацию, во время которой производителем проводится испытание автомобильных домкратов в различных условиях и режимах.

На водительских курсах не обучают тому, как правильно использовать и устанавливать это устройство. Необходимо все изучать самостоятельно. К тому же большинство людей, не зная четких правил, считают, что с его помощью можно не только поднимать и опускать груз, но и долго удерживать. Чтобы избежать возможных рисков для здоровья, необходимо изучить, как установить домкрат правильно.

В этом может помочь специально разработанный перечень правил:

Автомобиль должен быть размещен только на ровной поверхности. Не должно присутствовать каких-либо уклонов или других неровностей. Машина должна стоять так, чтобы не было никакой вероятности того, что она придет в движение.
Все колеса необходимо заблокировать очень надежно

Для этого подойдут кирпичи, деревянные клинья, камни или любые другие предметы.
Автомобиль должен подниматься и опускаться очень плавно, без резких движений и рывков.
Важно четко знать, куда подставлять домкрат правильно. Для подъема авто на днище есть специальные крепления под крючок домкрата

Ни в коем случае не крепить за бампер спереди или сзади, как и за любые другие части машины, не предназначенные для этого.
Необходимо включить заднюю или переднюю передачу, поставить автомобиль на ручной тормоз и заблокировать колеса на противоположной от поднимаемой стороне.
Необходимо использовать подпорку, поскольку домкрат может только поднимать грузы, но не удерживать их. Подойдет подставка под домкрат своими руками, но важно, чтобы она была деревянная, железная или любая другая, кроме кирпичной или из другого ненадежного материала.
Перед тем как опуститься под автомобиль, важно несколько раз проверить надежность фиксации машины и приспособления. Для этого можно просто покачать в разные стороны автомобиль.
По окончании работ необходимо знать, как опустить домкрат вместе с автомобилем. Здесь действуют те же правила — отсутствие резких движений, плавность.

Обратите внимание!

Если не проверить фиксацию автомобиля в поднятом состоянии, существует большой риск получить травму.

Домкраты существуют в трех типах исполнения — это механические, гидравлические и пневматические (надувные). Для каждого из этих типов существуют свои определенные правила эксплуатации.

Признаки проблем

Таких признаков несколько и их видно практически невооружённым глазом. А именно: частичное или полное нарушение основания дома; заглубление в землю фундамента; оседание строения в одном из углов; большой перекос окон и дверей, а также наклон строения.

После осмотра и выявления ещё множество дополнительных работ принимают решение о подъёме дома. Одновременно создают план, по которому приобретают необходимые стройматериалы и инструменты. Кроме того, планируют следующие мероприятия для капитального ремонта:

• замена сгнивших венцов здания;
• предотвращение дальнейшего проседания;
• выравнивание перекоса всей коробки по периметру;
• обработка древесины химикатами от гниения;
• полная или частичная замена фундамента.

Читать также: Технология горячего цинкования металла

Такие грандиозные работы проводят в течение 1 — 2 недель, задействуют всё семейство и несколько приглашённых специалистов.

Не совершайте опасных ошибок!

Следуйте правилам, не действуйте на свой страх и риск. Иначе потом придется обращаться за дорогостоящим ремонтом. Под некоторые виды домкратов нужно подкладывать толстую резину в качестве прокладки. Позаботьтесь о том, чтобы площадка, на короткой вы работаете, была ровной.

Не забывайте, домкрат — это инструмент, поднимающий авто, а не удерживающий его в приподнятом состоянии. Не совершайте опасных ошибок, иначе машина может приземлиться вам на ногу.

Передние колеса решил перекинуть, поднял машину на два домкрата, только оба колеса снял, колесо поднес к ступице и машина тихонько в сторону бум! Думаю все, капец, смотрю на тормозные диски, фух, все в порядке с ними, упала на болт шаровой опоры, хорошо, что шиномонтаж рядом, поднял машину, домкрат вытаскиваю, погнуло его, на выброс., колеса одел и уехал. Так вот что хочу сказать, никогда не ставьте машину на два домкрата (на пневматические можно), грохнется, когда колесо вешать начнете, от малейшего толчка. Может ещё кто ронял, кроме меня? Что было потом?

Подъем автомобиля домкратом, правила установки домкрата

Результативность и эффективность домкрата необходимо определять еще на стадии приобретения данного приспособления.

Важный показатель при выборе — грузоподъемность рассматриваемых моделей

Важно, чтобы данная величина не была меньше общей массы автомобиля

Так, к автомобилю, который имеет вес 800 килограмм, желательно приложить в багажник устройство грузоподъемностью 1 тонна.

Однако не стоит пробовать поднять таким домкратом авто большей массы, поскольку перезагрузка приводит к поломке подъемного узла и, следовательно, станет причиной повреждения автомобиля.

Более того, автомобиль, падающий с опоры, может представлять существенную угрозу для здоровья и жизни человека, который находится близко к нему.

Правила подъема авто на домкрате и техника безопасности:

Установку домкрата выполняйте на ровной поверхности.
Если внештатная ситуация случилась на оживленной трассе, найдите для домкрата безопасное место за пределами автострады, дороги.
Зафиксируйте коробку передач в соответствующем положении, включите ручной тормоз.
Не нужно пользоваться ручником при замене заднего колеса.
Передние колеса стопорятся с помощью башмаков

Фиксируются колеса, которые находятся на противоположной стороне от места установки подъемного устройства.
Перед установкой домкрата, убедитесь, что данному процессу ничего не препятствует, к примеру, большой уклон, неровности поверхности, посторонние предметы и так далее.
Важно, чтобы установка домкрата не приходилась на узлы и детали, для которых есть риск деформирования.
Безопасным и удачным местом для установки домкрата может быть задняя ось или балка передней подвески. Штатные места установки смотрите в техпаспорте автомобиля.

Авто, которые имеют пластиковый обвес, нельзя поднимать реечным домкратом

В таком случае будет уместнее подкатная либо пневматическая модификация.
Если машина увязла в грязи, перед установкой домкрата нужно подложить специальную опору.
Вне зависимости от типа грузоподъемного оборудования (воздушный, пневматический или механический), помните, что подъем автомобиля должен выполнятся плавно и без рывков.
Чтобы повысить степень безопасности процесса, необходимо дополнительно зафиксировать автомобиль с помощью специальных опор либо колодок. Применяя в качестве данных приспособлений кирпичи, камни и другие подобные предметы, нельзя быть до конца уверенным в безопасности и надежности такого решения.

Замена колес Рено Дастер – домкрат куда ставить

Чтобы понять, куда ставить домкрат при замене колес Рено Дастер, стоит рассмотреть схему установки стандартного устройства. Штатное приспособление оснащается подъемной частью с углублением: им оснащены все модификации независимо от года выпуска.

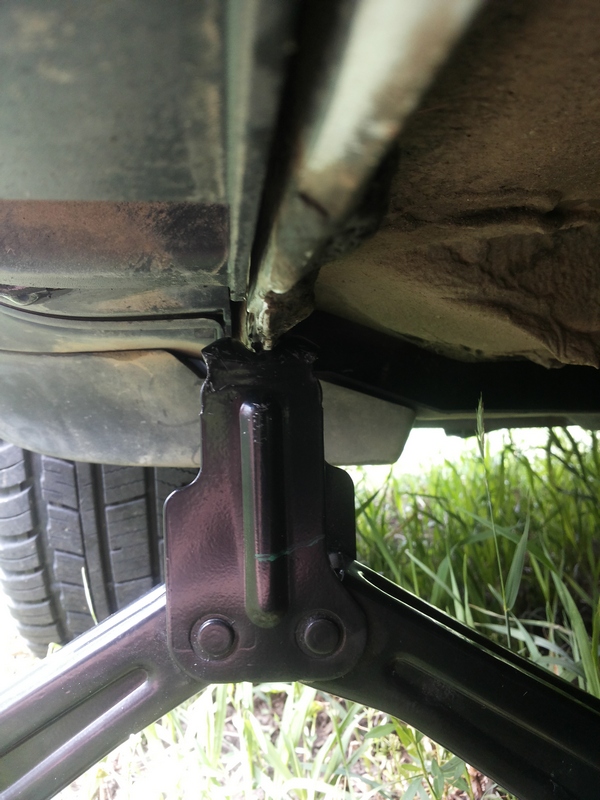

Углубление на штатном домкрате Renault Duster для упора

Домкрат должен оказаться под ребром жесткости на днище

Важно правильно установить подъемную часть, выемка должна быть расположена вдоль днища. Не стоит бояться, что автомобиль сорвется или ребро жесткости деформируется: оно рассчитано на подобные нагрузки

Правильное расположение домкрата под днищем Дастера
