Замена пыльника кулисы кпп нива шевроле

Видео инструкция: регулировка кулисы на ниву шевроле

И несколько слов о кулисе раздаточной коробки Кулиса раздатки выполняет аналогичные функции с коробочным изделием, только эксплуатируется рычаг переключения режимов скоростей не так часто, как трансмиссия. Из этого исходит, что тяга раздатки имеет гораздо больший ресурс работы.

Если же замечаются аналогичные проблемы как и в КПП, то стоит произвести замену кулисы раздатки, так как ее механизм не позволяет проводить ремонт или замену. Исходя из всего сказанного, кулиса КПП и раздатки являются немаловажными элементами Нивы Шевроле, без которых невозможно включать передачи.

Люфт рычага КПП Шевроле Нива

Получилось с первого раза Проходит месяц, два, уже апрель. Заднюю не включить Да ну на Глушу с криками «не русских слов» , цепи на все колеса одеваю.

Какую-то передачу удалось включить, ну и соответственно пожиженная.

Фиксатор переводим в крайнее положение справа. Потом с ямы затянуть ослабленные боты крепления кулисы.

После таких действий работу по регулировке кулисы можно считать завершённой. Протолкните отверткой внутрь корпуса рычага резинопластмассовую направляющую втулку и продвиньте ее вдоль по валу.

Выверните четыре болта крепления корпуса рычага к основанию кузова. Снимите корпус и извлеките из него вал. С помощью гаечного ключа откручивается несколько винтов, держащих корпус рычага переключения скоростей на кузове автомобиля.

Ремонт и замена кулисы на автомобиле Chevrolet NIVA

После демонтажа корпуса, из него извлекается вал КПП. Далее демонтируется направляющий шток с вала. Если в шарнирах обнаруженной кулисы наблюдается большой люфт, который невозможно отрегулировать или отверстие под ось слишком изношено, то механизм снимается и заменяется на новый.

Как разобрать кулису на шевроле нива

Всем известно, что одной из «особенностей» шнивы является дребезжание и вибрация рычага КПП при определенных оборотах двигателя. У кого-то дребезжание проявляется при 2500 оборотах в минуту, а у кого-то при 3500.

Причин этой особенности много, но чаще всего это банальная усталость и износ механизма кулисы КПП.

В целом кулиса снимается достаточно легко после снятия промвала.

Произошло все довольно таки случайно — начала подкапывать КПП, долго искал место течи и обнаружил открученную гайку верхнего пыльника, а подлезть туда иначе как снять промвал невозможно.

По пути обслужил и кулису.

Вот такую схему включения передач мне нарисовал неправильно установленный болт кулисы:

Кулиса в разобранном виде:

На фото виден новый ремкомплект кулисы КПП 2108 (втулки и болт), но болт я заменил на старый, так как от 2108 коротковат.

Если ремкомплекта нет, то можно вырезать из пластиковой бутылки шайбы и вставить их между втулкой и вилкой, плюс вставить шайбы под упорную пружину для включения заднего хода, чтобы убрать люфт, который легко чувствуется рукой.

Все промыл, заполнил литиевой смазкой и посадил на герметик. Под пружину заднего хода подложил три шайбочки из пластика, чтобы компенсировать люфт.

Механизм переключения передач в сборе:

Кулису регулируем следующим образом: — коробку на пятую передачу; — рычаг перемещаем таким образом, чтобы он 1 см не доставал до открытой пепельницы (дорестайл) в продольном сечении и был в привычном районе 5 передачи в поперечном сечении; — затягиваем болт и проверяем включение остальных передач.

Инструменты:

• Гаечный ключ накидной прямой 10 мм
• Гаечный ключ рожковый 10мм
• Маркер

Детали и расходники:

• Верхняя прокладка корпуса механизма выбора передач
• Прокладка механизма выбора передач
• Ветошь
• Герметик

1. Ключом «на 10» отворачиваем три гайки крепления корпуса, механизма выбора передач.

2. Cнимаем механизм выбора передач в сборе.

3. Соединение уплотнено прокладкой.

4. Маркером помечаем взаимное расположение направляющей пластины, шайб и корпуса механизма.

5. Ключом «на 10» отворачиваем гайку болта крепления направляющей пластины и шайб к корпусу, удерживая головку болта ключом того же размера. Аналогично отворачиваем еще два болта.

6. Снимаем нижнюю шайбу направляющей пластины.

7. Вынув одну направляющую планку с двумя пружинами. Cнимаем направляющую пластину с нижнего конца рычага.

8. Снимаем верхнюю шайбу направляющей пластины.

9. Отверткой или пинцетом вынимаем из проточек в корпусе резиновые уплотнительные кольца болтов.

10. Снимаем корпус рычага выбора передач.

11. Снимаем нижнюю прокладку корпуса шаровой опоры.

12. Сдвигаем чехол с вилки тяги привода управления коробкой передач.

13. Оперев фланец шаровой опоры о губки тисков, резким движением вниз сдергиваем тягу привода и корпус шарнира тяги с хвостовика рычага выбора передач, преодолевая сопротивление стопорного кольца.

14. Снимаем прижимную пластину.

15. Снимаем фланец.

16. Верхнюю прокладку корпуса. Поддев отверткой, снимаем.

17. Снимаем стопорное кольцо.

18. Снимаем уплотнительное кольцо.

19. Снимаем сферическую шайбу опоры.

20. Разъединяем рычаг и корпус шаровой опоры.

21. Снимаем с корпуса шарнира тяги привода пружину.

22. Снимаем защитный чехол корпуса.

23. Извлекаем из отверстий в вилке тяги привода ось шарнира.

24. Снимаем корпус.

25. В отверстия вилки тяги привода установлены пластиковые втулки.

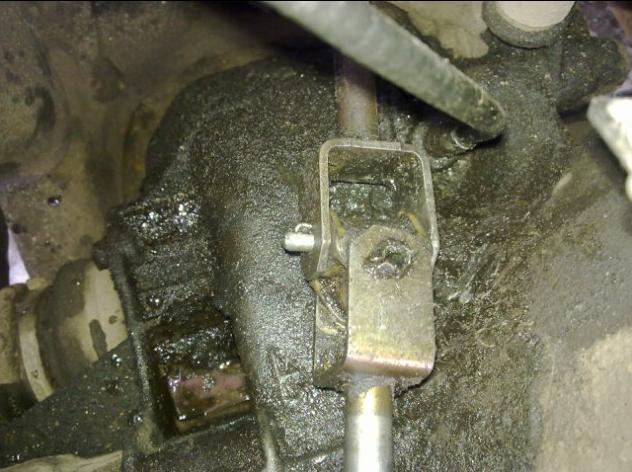

26. Для замены хомута тяги привода отворачиваем стяжной болт и сдвигаем хомут с тяги.

27. При установке хомута на тягу его нужно сориентировать, так чтобы болт хомута проходил через лыску (1) на тяге. При этом штифт (2) хомута войдет в прорезь (3) тяги.

Не включается задняя передача на Нива Шевроле, что делать? — АвтоВызов

А на ТО1 возможно чел сядет проверять — и все будет работать как надо, закон подлости. Может за контрить, так там контр-шайба стоит В момент включения скорости происходит их смазка, осуществляемая путем разбрызгивания масла в коробке.

Руководства ￫ Chevrolet ￫ Niva (Шевроле Нива).  Затрудненное переключение передач. Неполное выключение сцепления, наличие воздуха…

Пятая скорость при включении может пропадать. Видимо проходит но не у всех.

Снимите привод механизма выбора передач Отверните две гайки крепления кронштейна к опорной пластине Извлеките из отверстий пластины втулки. Желательно блокировать дифференциал на скользком покрытии, для чего надо остановить автомобиль и проехать примерно 1 м в обратном направлении либо допустить частичную пробуксовку колес.

Итак, рассмотрим расположение всех передач коробки, и как они включаются.

Ниже представлена схема, по которой будет проще разобраться. Итак, как видно, схема стандартная, первые четыре скорости являются основными и включаются по очереди.

Заливайте масло до уровня маслоналивного отверстия 1,6 л. Замена масла в трансмиссии завершена. Замена сальника вторичного вала Нива Шевроле Постоянное снижение уровня масла в картере коробки передач Шеви Нива может быть вызвано потерей герметичности уплотнения вторичного вала коробки передач. Для замены сальника вторичного вала потребуется ключ на 30, отвертка, оправка и молоток.

Для замены сальника вторичного вала снимите промежуточный вал трансмиссии Снимите уплотнитель центрирующего кольца и отверните гайку крепления фланца эластичной муфты. Снимите центрирующее кольцо Снимите стопорную шайбу и фланец Поддевая отверткой, извлеките сальник из задней крышки коробки передач, нанесите герметик на новый сальник Запрессуйте сальник в заднюю крышку КПП Шеви Нива через подходящую оправку. Установите все снятые детали и промежуточный вал в порядке, обратном снятию.

Проверьте уровень масла в коробке передач и при необходимости долейте. Снятие и установка коробки переключения передач Нива Шевроле Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля: Доехал на чистое поле.

Когда требуется ремонт?

Без фонаря но на перевес с ключиком на 13 затягивать хомут. Раза с 20 получилось отрегулировать так чтобы все передачи включались как по маслу!

Главной ошибкой было и не первая, которую я не учел: Перед ослаблением хомута необходимо поймать рычагом нейтральку, а потом уже ослаблять — регулировать и затягивать! Льёшь, льёшь, льёшь, льёшь S Лучше машину немного наклонить вправо, чтобы побольше влезло Я так всегда делаю Там, говорят, 5 передача высоко сделана и при стандартном уровне только-только масла хватает на работу Но, можно и чаще.

И опять о замене масел. Так вот после замены масла в этих агрегатах, вероятность их поломки резко возрастает.

Следить за уровнем и его состоянием требуется, но менять, только в случае сильных потеков и, естественно, когда уровень масла становится ниже нормы. Доливать масло если вы точно не знаете всех параметров масла ни в коем случае нельзя, только менять, иначе возможно сворачивание масел разных основ и добавок.

Кулиса в сборе КПП ВАЗ 2123 механизм управления

Уважаемые покупатели, во избежание ошибок при отправке механизма управления КПП ВАЗ 2123, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

         Коробка передач предназначена для изменения крутящего момента, развиваемого двигателем с целью получения различных тяговых усилий на ведущих колесах при трогании автомобиля с места, разгоне, движении и преодолении дорожных препятствий; изменения скорости и направления движения автомобиля; возможности движения автомобиля с малыми скоростями, которые не могут быть обеспечены двигателем, и отсоединения на длительное время двигателя от трансмиссии на стоянке или при движении автомобиля по инерции (накатом).

         Трансмиссия ВАЗ-2123 выполнена по принципу постоянного (не отключаемого) полного привода с блокируемым межосевым дифференциалом.

         Общая схема трансмиссии ВАЗ 2123 полностью повторяет схему трансмиссии 21213: сцепление, коробка передач, промежуточный вал, раздаточная коробка, два карданных вала к переднему и заднему мостам, разрезной передний мост и неразрезной задний мост. Отличия скрыты внутри каждого из агрегатов.

         Коробка передач (КП) внутри изменений почти не претерпела, только задний подшипник первичного вала и промежуточный подшипник вторичного вала заменены, более долговечными подшипниками закрытого типа. Та же пятиступенчатая трехвальная конструкция, с шестернями постоянного зацепления и синхронизаторами на всех передачах.          Передаточные числа тоже сохранены: 1-я передача — 3,667; 2-я передача — 2,1; 3-я передача — 1,361; 4-я передача — 1,0; 5-я передача — 0,819; задний ход — 3,526.

Внимание: Существенно изменен только привод управления коробкой. В том месте, где у Нивы находится рычаг переключения передач, установлен удлинитель с горизонтальным штоком длиной 250 мм, на двух линейных подшипниках

Шток удлинителя через подпружиненный шаровый шарнир соединен с рычагом переключения передач. Это позволило приблизить рычаг к водителю и сделать переключение передач значительно более удобным.

1 – гайка крепления опорной пластины; 2 – тяга привода управления коробкой передач; 3 – прокладка крышки люка; 4 – крышка люка рычага переключения передач; 5 – рукоятка рычага переключения передач; 6 – рычаг переключения передач; 7 – чехол рычага переключения передач; 8 – уплотнительный чехол; 9 – винт крепления крышки люка; 10 – задняя опора; 11 – корпус рычага переключения передач; 12 – нижний корпус рычага переключения передач; 13 – гайки крепления задней опоры; 14 – шайба задней опоры; 15 – гайка; 16 – кольцо распорное; 17 – стопорное кольцо; 18 – корпус шаровой опоры; 19 – пружина рычага переключения передач; 20 – ползун шаровой опоры; 21 – гайки крепления корпуса шаровой опоры; 22 – защитный чехол; 23 – наконечник тяги; 24 – пластина опорная; 25 – коробка передач.

         В сцеплении применен новый нажимной диск от ВАЗ-2112. Ведомый диск сохранился от «Нивы», но несколько модернизированный — на нем отсутствует упорный фланец, поскольку конструкция сцепления беззазорная, как на переднеприводных автомобилях ВАЗ. В связи с этим изменилась и муфта включения сцепления. Введение беззазорного сцепления позволило на несколько килограммов снизить усилие на педали сцепления и ликвидировать еще одну операцию технического обслуживания — регулировку свободного хода.

Ремонт КПП необходим при следующих признаках: шум при включении передач, трудное включение и выключение передач, самопроизвольное включение передач, утечка трансмиссионного масла.

         В некоторых случаях можно обойтись только добавлением масла. Если признаки неисправности не исчезли, необходимо переходить к ремонту КПП. Первый вариант – это обратиться на СТО. Ремонт КПП ВАЗ вполне реально и у себя в гараже.

Другие артикулы товара и его аналогов в каталогах: 21230170305000.

ВАЗ 2123.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить кулису в сборе КПП 2123 (механизма управления) на автомобиле Chevrolet Niva.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Регулировка кулисы на ниву шевроле, видео уроки

ШЕВРОЛЕ НИВА. ПРОБЛЕМА ВКЛЮЧЕНИЯ ПЕРЕДАЧ НА ГОРЯЧУЮ. РЕШЕНИЕ ЗА 30 МИНУТ!

Может за контрить, так там контр-шайба стоит

В первую очередь, под капотом Шевроле Нивы ослабляется гайка винта крепления наконечника рычага коробки передач с тягой переключения скоростей.

После этого следует повторно спуститься в яму, но уже затянуть ослабленный болт хомута.

Как выбрать новую кулису? Какую кулису поставить на Нива Шевроле?

Этот вопрос приходил в голову каждому автовладельцу Нивы, которому пришлось столкнуться с неисправностью данного элемента. Перед установкой уплотнителей потребуется их смазывание Литолом На этом ремонт изделия заканчивается, остается собрать все детали в последовательности обратной снятию. По окончании сборки не забудьте о новом хомуте, который пришлось разрезать при снятии чехла.

Видео инструкция: регулировка кулисы на ниву шевроле

И несколько слов о кулисе раздаточной коробки Кулиса раздатки выполняет аналогичные функции с коробочным изделием, только эксплуатируется рычаг переключения режимов скоростей не так часто, как трансмиссия. Из этого исходит, что тяга раздатки имеет гораздо больший ресурс работы.

Если же замечаются аналогичные проблемы как и в КПП, то стоит произвести замену кулисы раздатки, так как ее механизм не позволяет проводить ремонт или замену. Исходя из всего сказанного, кулиса КПП и раздатки являются немаловажными элементами Нивы Шевроле, без которых невозможно включать передачи.

Люфт рычага КПП Шевроле Нива

https://youtube.com/watch?v=_81NpHFPdSo

Получилось с первого раза Проходит месяц, два, уже апрель. Заднюю не включить Да ну на Глушу с криками «не русских слов» , цепи на все колеса одеваю.

Какую-то передачу удалось включить, ну и соответственно пожиженная.

Фиксатор переводим в крайнее положение справа. Потом с ямы затянуть ослабленные боты крепления кулисы.

После таких действий работу по регулировке кулисы можно считать завершённой. Протолкните отверткой внутрь корпуса рычага резинопластмассовую направляющую втулку и продвиньте ее вдоль по валу.

Выверните четыре болта крепления корпуса рычага к основанию кузова. Снимите корпус и извлеките из него вал. С помощью гаечного ключа откручивается несколько винтов, держащих корпус рычага переключения скоростей на кузове автомобиля.

Ремонт и замена кулисы на автомобиле Chevrolet NIVA

После демонтажа корпуса, из него извлекается вал КПП. Далее демонтируется направляющий шток с вала. Если в шарнирах обнаруженной кулисы наблюдается большой люфт, который невозможно отрегулировать или отверстие под ось слишком изношено, то механизм снимается и заменяется на новый.

Чтобы ее включить, можно завести мотор и перевести рычаг коробки, пока машина не поедет. После глушится мотор, первая скорость остается включенной, а под колеса подкладываются башмаки.

Не забудьте о ручном тормозе. Опуститься в эстакаду, и ослабить болт хомута кулисы. В салоне автомобиля находим пластиковый фиксатор тяги и переводим его в крайнее левое положение до упора.

После этого следует повторно спуститься в яму, но уже затянуть ослабленный болт хомута. На этом регулировка тяги КПП окончена, и можно проверить его работоспособность.

Схема 5-ти ступенчатого механизма переключения передач ВАЗ-2123

На заводе современные автомобили Niva комплектуют пятиступенчатой коробкой включения скоростей, изготовленную по типу трехвальной схемы.

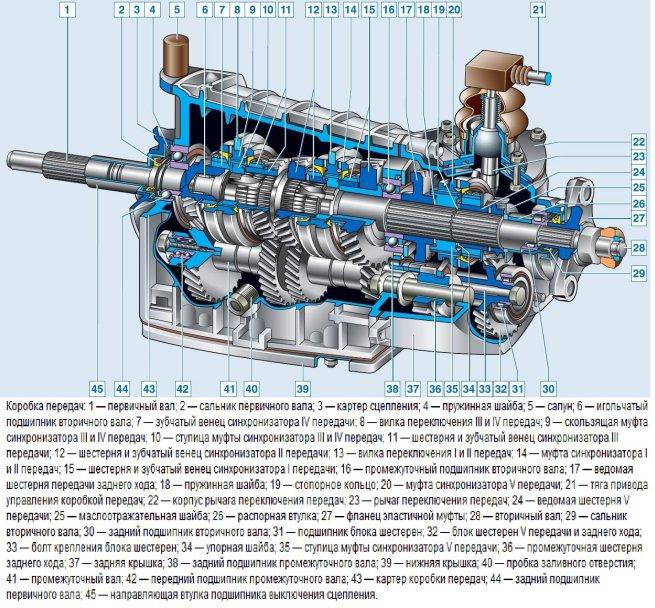

Устройство коробки выключения передач:

Теплоотвод от нагретых трущихся деталей реализован путем изготовления многореберной структуры на поверхности картера и Также для предохранения узла выбора скоростей от перегрева и превышения избыточного давления в конструкции присутствует сапун.

Герметичность корпусных соединений обеспечивается за счет применения прессованных фигурных прокладок. В случае ремонта узла выбора передач допускается также использовать жидкий формирователь прокладок. Нижняя часть картера коробки передач закрыта стальной штампованной защитой с прокладкой.

В современной конструкции корпус КПП и муфты синхронизаторов отличаются надежностью и адаптированы к условиям эксплуатации по российским дорогам.

Со временем любой механизм изнашивается, рано или поздно потребуется производить техническое обслуживание, регулировку механизма включения скоростей. На рынке запчастей достаточно много фирм производителей любых узлов, деталей и сопутствующих материалов как для старых так и новых модификаций Шевроле.

Расположение контрольного и дренажного отверстий:

• контрольное отверстие выполнено для удобства замена масла в верхней левой части корпуса картера;
• технологическое отверстие для слива отработанного масла остается без изменений в нижней точки каркаса.

Оно оснащено закручивающейся магнитной пробкой для сбора мелкой металлической стружки. Смазка трущихся поверхностей осуществляется методом разбрызгивания. В корпусе на выходе первичного и вторичного валов установлены отечественные сальники. На задней крышке картера КПП фиксируется ось шестерни скорости ЗХ.

Вращение первичного вала осуществляется через 2 шариковых подшипника. Для промвала в конструкции узла предусмотрены двухрядный шариковый роликовый подшипники.

В верхнюю часть корпуса (около сцепления) установлен сапун. В случае неисправности сапуна (выход из строя колпачка) возможно выдавливание трансмиссионного масла через сальники и соединения корпуса.

Расположение шестерен промвала реализовано в следующей последовательности:

• зубчатая шестерня постоянного зацепления с первичным валом;
• III;
• II;
• I.

ЗАЗ — ремонт и эксплуатация

Как отрегулировать кулису на ниве шевроле

Итак, дорогие читатели, сегодня мы вам расскажем о том, как отрегулировать кулису на ВАЗ-2110, Приоре. и вообще на любом автомобиле десятого семейства. На самом деле процедура регулировки кулисы абсолютно не сложная, но от правильно отрегулированной кулисы зависит четкость включения передач. Выполнить регулировку кулисы можно как самостоятельно так и с напарником, можно на яме или эстакаде но можно и просто залезть под машину, в общем, все зависит от ситуации и возможности. Итак, снимаем чехол с рычага КПП, чтоб видеть всю картину, обязательно страхуем машину чтоб не покатилась, и включаем первую скорость. Теперь лезем под машину и ослабляем вот этот хомут, на фото показан стрелкой,

он соединяет привод кулисы непосредственно с карданчиком. После этого руками проворачиваем привод КПП против часовой стрелки таким образом, что бы рычаг переключения скоростей уперся в пластиковую пластину, которая играет роль стопора, что бы случайно вместо первой передачи не включить заднюю.

После этого затягиваем хомут и можно осуществлять пробный заезд. Все, процедура регулировки кулисы на ВАЗ-2110 окончена. Как видите ничего сложного в ней нет, и от силы она займет у вас 10 – 15 минут. А передачи теперь будут включаться четко и без лишнего головняка. Всем удачи на дорогах и поменьше поломок.

Соревнования

18 июня 2020г. Трофи-рейд «Тверская земля». Джип-клуб «Лебёдушка»

23-26 июня 2020г. Кубок России — трофи-рейд «Утомлённые Солнцем», г.Орёл

Покатушки, фестивали, экспедиции

25-26 июня 2020 г. Авто квест 4х4 Сокровища нации, Ангел Бездорожья.

8-10 июля 2020 г. РыбАлкО-Трофи 2020, внедорожный клуб СКИФ 4х4.

6-14 августа 2020 г. Транскарельская трофи-экспедиция 2016.

Отчёты о мероприятиях 4х4

igor4737 — фото, Беседка Олега Хана май 2016

Кулиса внедорожника Нива Шевроле

Назначение и конструкция кулисы КПП

Кулиса техническим языком именуется как тяга привода коробки передач и является комплексным механизмом, предназначенная для возможности соединения рычага переключения трансмиссии со штоком коробки.

На внедорожниках Шевроле Нива кулиса располагается в салоне возле самого рычага, как и во многих моделях российских автомобилей. Найти ее несложно, если знать что такое коробка передач. Находится кулиса возле рычага переключения трансмиссии и имеет вид, представленный на фото ниже.

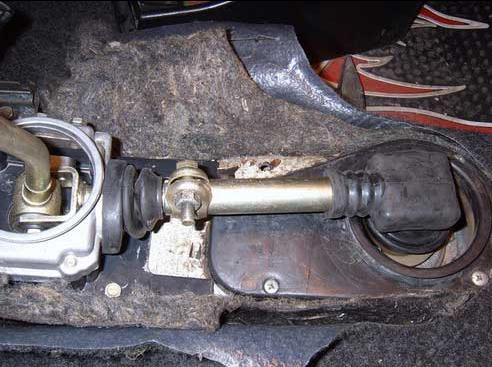

Фото кулисы, располагающаяся в салоне транспортного средства

На старых моделях транспортных средств российского автопрома расположение кулисы находилось под днищем автомобиля, но это снижало, прежде всего, срок службы изделия, что влияло на эффективность.

Регулировка кулисы

Кулиса на внедорожниках Шевроле Нива имеет большой ресурс работы, равняемый свыше 100 тыс. км пробега. Но этот ресурс зависит, прежде всего от порядочности управления автомобилем, поэтому иногда водители могут замечать сбои в работе КПП, такие как:

• При попытке включения первой передачи происходит переключение на заднюю;
• Пропадает пятая скорость при ее включении;
• Включается задняя скорость при выборе передних пяти передач.

Это говорит о неисправности тяги привода, но не стоит спешить снимать КПП и производить ее ремонт, так как можно попробовать отрегулировать изделие. Хоть регулировка довольно непростое занятие, но это проще и дешевле, нежели заменить коробку или кулису.

В итоге все сделал — собрал — проехался. Хм. и хуже не стало и улучшений не заметил.

Так это ж не регулировка, а выставление в нужное положение. Никакой регулировки эта процедура не содержит. То есть, подстройки чего-либо в плюсминус в ней нет.

Для поиска по Форуму можно использовать кавычки для задания нескольких слов, служебные слова AND, OR, NOT, а также * для задания любых букв.

Лучший результат получится с помощью внешней поисковой системы. Добавьте в строку поиска на сайте, например, Yandex: site:lacetti-club.ru

после искомого текста.

Как выбрать новую кулису?

Какую кулису поставить на Нива Шевроле? Этот вопрос приходил в голову каждому автовладельцу Нивы, которому пришлось столкнуться с неисправностью данного элемента. На самом деле, в выборе компонента нет ничего сложного.

На практике многие автовладельцы вышеуказанных моделей авто ставят на свои транспортные средства механизмы от машин Fiat классических моделей. Согласно отзывам в интернете, по своему устройству эти устройства полностью подходят для установки в Нива Шевроле. Однако, есть и негативная сторона. На практике автомобили Нива, оснащенные механизмом от машин Fiat, требуют более тщательной регулировки элемента. Кроме того, несмотря на итальянское качество, эти компоненты трансмиссионной системы более подвержены износу и поломкам.

Поэтому при выборе механизма не стоит «вестись» на рассказы кустарных «гаражных» мастеров и придумать себе новую головную боль. Для установки в Нивы Шевроле лучше приобрести стандартную кулису, которой оснащаются базовые модели автомобилей Нива.

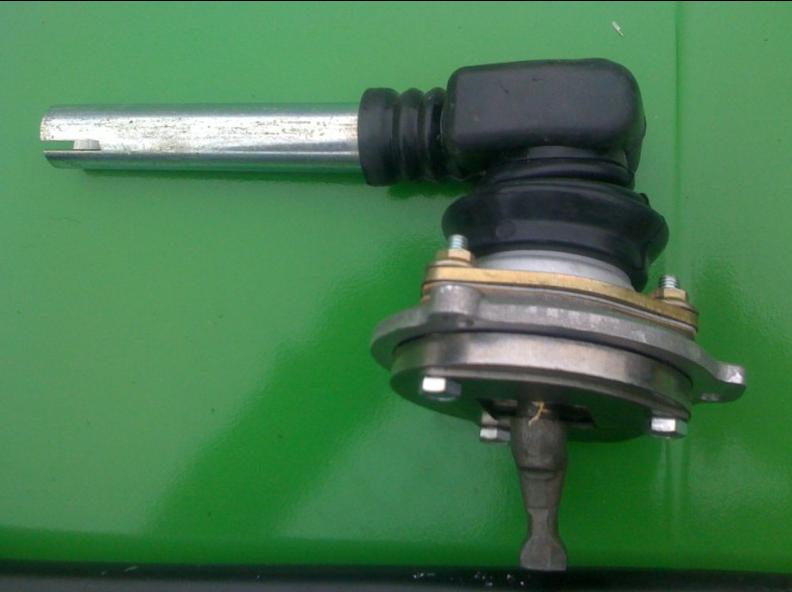

Новая кулиса для Нивы Шевроле

Замена элемента

Как правило, необходимость ремонта данного компонента возникает после установки или ремонта привода переключения скоростей. Если вы произвели замену привода, но при движении чувствуете, как сохранилась вибрация рычага КПП, то, по всей видимости, в механизме шарниров рычага остался повышенный люфт. А значит, шарниры следует отремонтировать, а соответственно, может возникнуть необходимость замены кулисы.

Если вы решили произвести замену компонента в домашних условиях собственноручно, то заранее приготовьте все, что вам может потребоваться в процессе выполнения работ. В частности, речь идет о:

• гаечных ключах на «12»;
• гаечный ключ на «14»;
• торцевом гаечном ключе на «10»;
• хомуте крепления чехла рычага КПП;
• канцелярском нож;
• крестообразной отвертке.

Читать также: Накладки на бампер опель вектра

Разумеется, вам потребуется и новый механизм, если вы решили его заменить.

В первую очередь, откройте капот вашей Нивы Шевроле и найдите соединение наконечника рычага КПП и тяги переключения скоростей. Увидев данное соединение, возьмите соответствующий гаечный ключ и ослабьте гайку винта крепления.
После этого демонтируйте стяжную муфту и ее защитный чехол.
Теперь залезьте в салон авто и снимите переднюю часть облицовки пола. Далее, извлеките рамку чехла рычага КПП

Будьте осторожны, вам потребуется осторожно снять ее, чтобы не повредить фиксаторы.
Затем вам нужно будет вывернуть чехол рычага переключения скоростей наизнанку. Сделав это, вы увидите хомут крепления чехла

Возьмите плоскогубцы или обычный канцелярский нож и перекусите данный хомут. После этого чехол с рычага можно будет снять
Обратите внимание: хомут крепления рычага КПП является одноразовым. То есть, перекусив его плоскогубцами или разрезав ножом, заново установить на прежнее место деталь не получится
Поэтому при сборке деталей вам нужно будет установить новый хомут.
Далее, вам нужно будет снять переднюю часть облицовки тоннеля пола. В зависимости от года выпуска вашей Нивы Шевроле инструкция по демонтажу облицовки тоннеля пола может отличаться. Поэтому рекомендуем вам воспользоваться мануалом по эксплуатации конкретно к вашему авто.

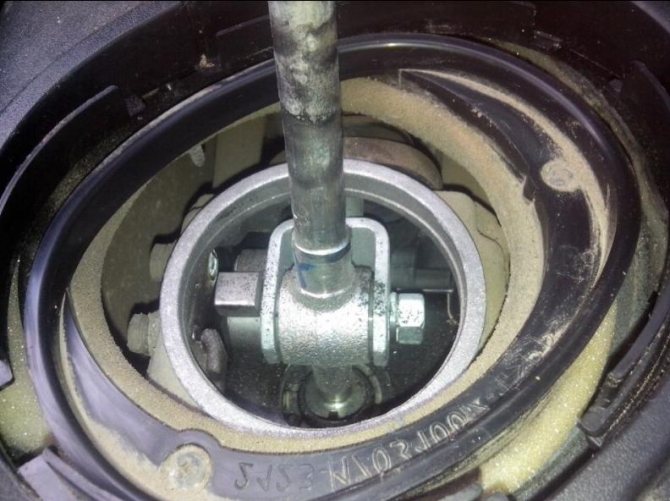

Теперь посмотрите на рычаг КПП. Вы увидите, что к нему крепится фиксатор оси: этот элемент нужно отсоединить от рычага. Сделав это, ось рычага можно демонтировать, параллельно извлекая данную ось из отверстий рычага переключения скоростей и кулисы.
Когда ось демонтирована, нужно снять рычаг КПП. Для этого сам рычаг вам нужно будет потянуть вверх. Затем возьмите отвертку и протолкните внутрь корпуса рычага коробки передач пластиковую втулку. Этот элемент вам нужно продвинуть вдоль по валу.
Теперь при помощи гаечного ключа вам нужно открутить несколько винтов крепления корпуса рычага переключения скоростей к кузову автомобиля. Открутив и демонтировав болты, можно снять корпус и извлечь из него вал КПП.
Далее, демонтируйте с вала направляющий шток.
Теперь вы увидите свою кулису. Если в шарнирах элемента вы видите большой люфт, который нельзя будет отрегулировать либо отверстие под ось рычага чересчур изношено, то нужно снять механизм и заменить его на новый. Поскольку процесс замены этого элемента не является таким уж легким, рекомендуем вам визуально осмотреть все демонтированные детали. Если у вас есть сомнения по поводу их работоспособности или надежности, то лучше замените их сразу.
Произведя замену кулисы, все детали нужно собрать в обратном порядке. Не забудьте установить новый хомут крепления рычага переключения скоростей.

Читать также: Смешные слова по украинскому

После установки кулисы нужно будет произвести регулировку привода переключения КПП.

Регулировка кулисы кпп шевроле нива

Описание: Габариты следующие: длина — 3194, ширина — 1100, высота — 1800 мм. Колесная база составляет 2043 мм. Дорожный просвет 122 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного

цилиндра составляет 71 мм, ход поршня & 76 мм. Коленчатый вал двигателя разгоняется до 6000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

Показов: 2043

Ответ автовладельца по имени Рагуил. Хорошая проходимость и по грязищи и по льду

Ниже вы сможете поглядеть технические свойства регулировка кулисы кпп chevrolet нива. Выскажите свое мировоззрение об авто в комменты.

Категория: Самые полезные советы по эксплуатации авто

Оригинальное название: Reglage de la coulisse kpp la chevrolet niva

Дата выхода: 16. 07. 2013 года

Продолжительность: 7:52

Смех в теме: Пессимист видит туннель. Оптимист — свет в конце туннеля. Реалист — свет фар несущегося поезда в туннеле. И только машинист видит трех придурков, стоящих на рельсах!

Выложил админ: по просьбе Улдиса
