Замена кулисы lada 2109 (ваз 2109)

Лада 21099 GTFO › Бортжурнал › Настройка кулисы или поиск задней передачи .

Доброго времени суток, сегодня я вам расскажу какого настраивать кулису без ямы в десять часов вечера ! Маленький пролог — выхожу значит с работы, прыгаю в машину, переключаюсь на заднюю трогаюсь, а машина прет вперед ! Делаю еще так пару раз и понимаю что то сломалось, но что именно не понятно… Задняя тупо пропала за место нее первая передача . Добрался я значит до дома и начал гуглить из кучи информации ( навернулась шестерня пружинка и еще тысячи деталей) по моим симптомам подходила расстройка кулисы. Посидел, подумал и решил! Ждать чудо не буду, пойду и сделаю сегодня, прямо на парковке Оделся потеплее во все ненужное что можно замарать, взял фонарик, ключ на 13 и товарища (одному очень сложно это сделать, а в 2 как нефиг делать ) и пошел к машине . Делал я это в первый раз поэтому потратил где то час, учитывая все сложности отсутствие ямы, дикий ветер и холод . Сам по себе я не толстый по этому почти спокойно залез под машину, и первая задача найти вот этот хомутик в котором заключается вся проблема

Залазить под машину лучше с водительской стороны прямо под дверью и как залезете смотрите в сторону коробки, найти его не сложно .Дальше просим товарища включить первую передачу, берем ключик на 13 и расслабляем гайку на хомуте как на фото .После говорим товарищу держать рычаг кпп ровно и не дергать его на первой передаче и начинаем затягивать хомут, и все после этих несложных операций задняя передача у меня появилась.

источник

Зачем менять карданчик

Ваш старый карданчик зачеркнут, на его место ставите тот, что справа (от калины)

На всех без исключения автомобилях ВАЗ 2108-2110 имеется сильный люфт в кулисе КПП,   вследствие этого получаем, нечеткое переключение передач:

• С уверенностью можно сказать — это болезнь либо недостаток всех автомобилей этой марки
• Причиной такой «болезни», является родной карданчик кулисы КПП
• Если вы хотите устранить такой недостаток – тогда наша инструкция, поможет вам уменьшить люфт кулисы и повысить комфортное переключение передач (тем более вы этого добивались заменой кулисы)
• С начала необходимо попасть на автомобильный рынок и приобрести там (либо в магазине запчастей) короткоходный карданчик от автомобиля лада Калина
• Следует брать его в комплекте с пыльником, потому что от стандартного кардана пыльник не подходит

Инструменты

После покупки ищем в своем арсенале инструмент, необходимый для замены карданчика.С этим я думаю, проблем не возникнет, потому что данная операция требует минимального количества инструмента:

Накидные  ключи «13» две штуки, плюс один ключ«10»
Молоток
Отвертка
Для замены карданчика кулисы необходимо заехать на яму либо эстакаду
Помощник, желательно трезвый пригодиться вам в конце работы, тогда, когда вам необходимо будет отрегулировать идеальное положение рычага передач

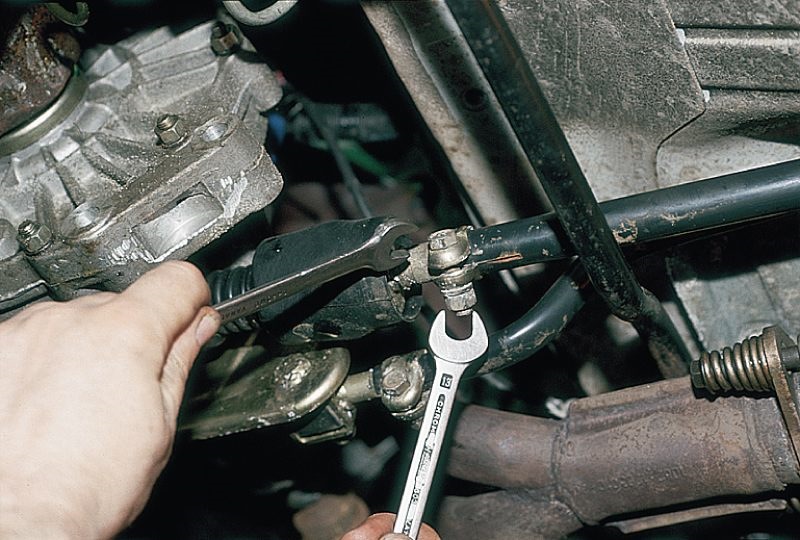

С помощью двух ключей «13» распустите хомут, расположенный на тяге привода переключающего передачи и стяните привод со штока переключения передач
Затем отверткой оттяните пыльник карданчика к коробке, в принципе лучше его вообще снять, чтобы не мешал (ведь он нам более не пригодится)
Затем берем ключ на «10» и откручиваем болтик — фиксирующий карданчик
Затем берем молоток и не очень сильными ударами сбиваем карданчик с вала и стягиваем пыльник (в случае если не решились убрать его сразу)
И так, пол дела у нас уже сделано, а в случае необходимости мы можем поменять и сальник на валу выбора передач (пока к нему удобно добраться)
Натяните новый пыльник на вал
После этого устанавливаем карданчик от Калины, прикручиваем его болтиком, следует обратить особое внимание, чтобы болтик точно совпал со специальным углублением на валу
Затяните болтик, затем натяните пыльник на карданчик
После этого тягу привода, переключающего передачи одеваем на шток, однако при этом хомут не затягиваем
В случае, если рычаг тяги не получается надеть на карданчик (обычно более длинный шток мешает), тогда подпилите (укоротите) шток карданчика, только не переусердствуйте
Пора пригласить помощника, который будет сидеть в салоне и выставлять рычаг переключающий передачи в оптимальное положение
Для этого он сначала пусть установит рычаг по центру, затем отводит немного вправо, и удерживает его в таком положении
В это время Вы затягиваете хомут
Только после этого необходимо проверить, как стали переключаться передачи

Выполняем замену

Завершайте сборку, вот все нюансы, которые следовало учесть, дополнительно посмотрите видео, если вы чего-то не поняли, приводим таблицу для наглядности.

Принцип работы и способ изготовления

Короткоходная кулиса коробки передач ваз 2109 пришла от профессионалов гоночного автомобильного спорта, вы согласитесь, какой это спорт, если времени на переключение передач тратится много. Что же дает такая кулиса:

• Исключительно благодаря ней, переключения для вас становятся гораздо приятнее, а ход рычага значительно сокращается практически в два раза, полученный от установки результат просто невероятный
• Поэтому сообразительные люди подхватили эту «тему» и пустили кулису в «массы»
• Получается, сегодня продается кулиса короткоходная ваз 2109 практически в каждом магазине автомобильных запчастей
• Разумеется, цена, существенно завышена, однако это не препятствие для большинства автомобилистов
• Здесь нет ничего удивительного, ведь кулиса того стоит, я сам, как и многие владельцы машин, готов был приобрести ее, настолько мне понравилась короткая кулиса коробки передач ваз 21093.
• Однако как только я увидел её устройство и понял в чем главный смысл тюнинга, я передумал за неё платить, потому что возможно сделать такую своими руками всего за какие-нибудь пол часа работы
• Что у меня получилось — смотрите сами, Сейчас расскажу в нескольких словах о том, как весь механизм работает, так же смотрите фото

Чертеж перемещения верхней точки рычага обычной и короткой кулисы

Приведенная мной схема позволит вам понять, как работает кулиса короткоходная на ваз 2109:

• Отрезок «О» — «F» — отображает нижнюю и верхнюю точки вашего стандартного рычага, установленного в нейтральное положение
• Для того, чтобы вам включить передачу, необходимо будет передвинуть тягу, соединенную с рычагом (точка «B» — точка их соединения) — в точку «А»
• Ручка рычага, переключающего передачи при этом передвинется в точку «Е»
• Вы ведь понимаете, что задача у нас — сократить «E»-«F» расстояние переключения, которое проходит ручка
• А для этого нам необходимо увеличить длину рычага до точки «H», что позволит нам приподнять тягу на такое же расстояние (отрезок «C»-«D» равен отрезку «A»-«B»)
• Получается, что рычагу, переключающему передачи, придется проходить меньший путь, вам в таком случае не придется тянуться либо «искать по всему салону» нужную передачу, и её рычаг

Принцип работы и способ изготовления

Короткоходная кулиса коробки передач ваз 2109 пришла от профессионалов гоночного автомобильного спорта, вы согласитесь, какой это спорт, если времени на переключение передач тратится много. Что же дает такая кулиса:

• Исключительно благодаря ней, переключения для вас становятся гораздо приятнее, а ход рычага значительно сокращается практически в два раза, полученный от установки результат просто невероятный
• Поэтому сообразительные люди подхватили эту «тему» и пустили кулису в «массы»
• Получается, сегодня продается кулиса короткоходная ваз 2109 практически в каждом магазине автомобильных запчастей
• Разумеется, цена, существенно завышена, однако это не препятствие для большинства автомобилистов
• Здесь нет ничего удивительного, ведь кулиса того стоит, я сам, как и многие владельцы машин, готов был приобрести ее, настолько мне понравилась короткая кулиса коробки передач ваз 21093.
• Однако как только я увидел её устройство и понял в чем главный смысл тюнинга, я передумал за неё платить, потому что возможно сделать такую своими руками всего за какие-нибудь пол часа работы
• Что у меня получилось — смотрите сами, Сейчас расскажу в нескольких словах о том, как весь механизм работает, так же смотрите фото

Приведенная мной схема позволит вам понять, как работает кулиса короткоходная на ваз 2109:

• Отрезок «О» — «F» — отображает нижнюю и верхнюю точки вашего стандартного рычага, установленного в нейтральное положение
• Для того, чтобы вам включить передачу, необходимо будет передвинуть тягу, соединенную с рычагом (точка «B» — точка их соединения) — в точку «А»
• Ручка рычага, переключающего передачи при этом передвинется в точку «Е»
• Вы ведь понимаете, что задача у нас — сократить «E»-«F» расстояние переключения, которое проходит ручка
• А для этого нам необходимо увеличить длину рычага до точки «H», что позволит нам приподнять тягу на такое же расстояние (отрезок «C»-«D» равен отрезку «A»-«B»)
• Получается, что рычагу, переключающему передачи, придется проходить меньший путь, вам в таком случае не придется тянуться либо «искать по всему салону» нужную передачу, и её рычаг

Короткоходные кулисы на «девятку»

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных. Преимущества короткоходной кулисы ВАЗ-2109 перед стандартной:

1. Более легкое переключение скоростей.
2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».

1. Необходимо либо покупать, либо самостоятельно делать.
2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

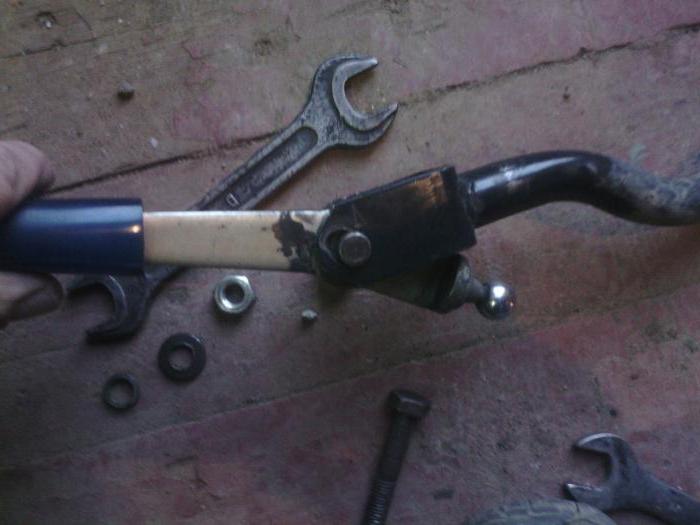

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

Если вы являетесь владельцем переднеприводного автомобиля ВАЗ (2108, 2109, 21099, 2110), то наверняка обращали внимание на увеличенный свободный ход рычага переключения передач, который ощущается как расхлябанность ручки КПП и ведет к нечеткому включению при выборе передач. Можно сказать, что это болезнь этих моделей, которая кроется в штатном карданчике кулисы рычага КПП

Устранить этот недостаток и доработать механизм переключения передач самым простейшим способом можно, заменив штатный карданчик кулисы КПП на аналогичную деталь от Лады Калины. Кстати, эту доработку можно выполнить своими руками.

Для этой доработки нам необходим сам карданчик кулисы КПП от ВАЗ 1118 «Калина», приобретаем его в комплекте с пыльником, т.к. штатный пыльник ВАЗ 2109 не подойдет по размеру.

Сравнение шарниров КПП ВАЗ 2109 и Лада Калина

Также нам понадобятся ключи на 10 и на 13, молоток, шлицевая отвертка и помощник, который пригодится на конечном этапе работ при регулировке положения рычага КПП.

Работы будем вести на яме или эстакаде.

Ослабляем хомут на тяге привода переключения передач с помощью ключей на 13, и снимаем шарнир с тяги.

1 — болт-фиксатор (на 10); 2 — болт хомута (на 13); 3 — штатный шарнир выбора передач ВАЗ 2109; 4 — пыльник

Затем снимаем или загибаем угол пыльника, и ключом на 10 откручиваем болт-фиксатор на карданчике и сбиваем его несильными ударами молотка с вала. Отворачивается этот болт очень неохотно, так как посажен на фиксатор резьбы во избежание самопроизвольного откручивания от воздействия вибраций. На этом этапе можно заменить также сальник вала выбора передач, если из-под старого замечены масляные подтеки.

Когда старая деталь демонтирована, можно приступать к установке новой. Предварительно надев пыльник, садим карданчик на шток выбора передач (тот, что идет из коробки). Фиксирующий болт при этом должен при вкручивании попадать в специальное углубление под него на штоке. Затем затягиваем болт и натягиваем пыльник на карданчик. Резьбу болта крайне желательно промазать фиксатором резьбы, чтобы он не открутился от вибрации.

Затем тягу привода переключения КПП надеваем на шток кардана, но хомут пока не затягиваем. Возможно кому-то придется укоротить шток калиновского карданчика примерно на 1,5 см, так как он длиннее, чем у штатного.

Теперь надо отрегулировать положение рычага. Для этого привлекаем помощника, который садится на место водителя и приводит ручку КПП в оптимальное для регулировки положение. Обычно рычаг устанавливается по центру и смещается немного вправо. В таком положении рычага и затягиваем хомут, пока помощник удерживает рычаг в этой позиции.

Теперь осталось проверить правильность работы рычага переключения передач, и если что-то не устраивает, провести регулировку еще раз.

Ощущения от такой доработки в большинстве случаев таковы, как будто коробку подменили: рычаг не болтается, свободный ход минимален. Но еще больше положительные изменения заметны на ходу. Теперь выбор передач происходит более комфортно и четко, почти как в иномарках!

Сравнение короткого и длинного хода

Автолюбители характеризуют разницу вариантов как фантастическую. Ремонт решительно улучшает эргономику. Амплитуда движений ручки переключения передач уменьшается в два—три раза, но растёт усилие на её оголовке. Рост вполне приемлем, так как переключение передач происходит в ненагруженном состоянии при выжатом сцеплении и не требует прикладывания серьёзных усилий.

Некоторые специалисты считают, что увеличение плеча приводит к росту усилий на штоках КПП, к дополнительному износу КПП. Статистического подтверждения этой точки зрения пока нет. К сожалению, невозможно заказать короткоходную конфигурацию на заводе. Её установку надо производить самостоятельно на свой страх и риск. АвтоВАЗ не одобряет таких изменений конструкции «девятки».

Самостоятельная модернизация конструкции, связанная с навариванием рычагов, их удлиняет, и высота расположения ручки КПП над тоннелем увеличивается примерно на 5 см. Такая переделка требует проведения сварочных работ и привлечения опытного специалиста, для которого разрезание рычагов при помощи болгарки, наставка трубой и полосой соответствующего сечения, а также сварка рычагов не представляет трудностей.

Наставка изменяет эргономику, но за счёт уменьшения ходов ручки переключения не воспринимается как ухудшение.

Разновидности механизмов

Несмотря на различные модели конструкций, можно выделить всего два вида:

1. Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
2. Корткоходные (устанавливались на автомобили «Калина»).

Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.

Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.

Короткоходные кулисы на «девятку»

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных. Преимущества короткоходной кулисы ВАЗ-2109 перед стандартной:

1. Более легкое переключение скоростей.
2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».

1. Необходимо либо покупать, либо самостоятельно делать.
2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

Кулиса является важным компонентом коробки передач ВАЗ 2109. При его выходе из строя или неудовлетворительной работе кулису легко можно поменять, отремонтировать.

Внешний вид устройства

Есть два вида кулис:

Принципиальной разницы между двумя типами агрегатов нет. Плюс короткоходной заключается в том, что она на доли секунды обеспечивает более быстрое переключение передач.

Не верьте тем, кто утверждает, что короткоходка положительно влияет на динамику. Между кулисой и динамикой автомобиля нет никакой связи. Но короткоходка имеет свои плюсы.

Комплект для замены

Причины замены

Есть несколько ситуаций, когда владельцу ВАЗ 2109 приходится или хочется влезать в конструкцию КПП и конкретно работать с кулисой:

• Вытекает масло из-за поврежденного сальника кулисы. Его требуется обязательно заменить;
• Вышла из строя старая кулиска;
• Длинноходку хочется поменять на короткоходку в виду ее преимуществ.

Теперь к вопросу о том, когда замена или ремонт кулисы — это вынужденная мера.

1. Существенно увеличился люфт селектора КПП.
2. Передачи переключаются с трудностями, при смене скорости появляются посторонние звуки.
3. Передачи удается переключить, но с большим прикладываемым усилием.
4. Скорости меняются некорректно. Вместо одной включается совсем другая.
5. Все или часть передач вовсе невозможно включить.

Даже если возникший люфт пока незначительный, желательно сразу приступить к ремонту или поменять полностью кулиску.

Замена сальника

Если вы обнаружили, что масло в КПП постепенно исчезает, заподозрить в этом можно именно сальник кулисы. Ничего другого не остается, кроме как поменять элемент.

1. Первым делом купите новый сальник штока переключения скоростей. Стоит он около 70-100 рублей.
2. Слейте масло из коробки, подготовив заранее чистую емкость. Это на тот случай, если будете обратно заливать то же масло. Хотя перед вами отличный повод заодно поменять трансмиссионную смазку.
3. Чтобы масло лучше вытекало, открутите предварительно пробку заливки или извлеките шестерню спидометра. Слив масло, закрутите крышку обратно.
4. Залезаем под автомобиль и отсоединяем крепежи карданчика рычага КПП.
5. Стяните пыльник с карданчика, открутите болты его крепления к штоку переключения скоростей. Проблемный крепеж, с которым придется повозиться.
6. Сняв карданчик, демонтируйте пыльник штока.
7. Извлекаем поврежденный сальник при помощи шила или подходящих подручных инструментов. Тут главное сам шток.
8. На место старого сальника монтируем новый, вдавливаем трубкой соответствующего диаметра.
9. Верните на место пыльник, прокрутите карданчик.
10. Учтите, болт фиксации карданчика к штоку является регулировочным. Потому закручивайте его точно так же, как было до демонтажа. Иначе некоторые скорости могут не включаться.

Сальник

После проделанной работы не забудьте проверить результат.

Замена карданчика

Практика показывает, что при возникновении проблем с кулисой вовсе не обязательно полностью ее менять.

Карданчик

Инструкция по замене карданчика следующая.

1. Двумя накидными ключами на 13 открутите хомут, который относится к тяге привода переключателя скоростей.
2. Оттяните отверткой пыльник, двигаясь к коробке. Если хотите, снимите его полностью. Так он точно не помешает в процессе ремонта.
3. Ключом на 10 открутите болт фиксации на кардане.
4. Молотком нанесите несколько аккуратных, не сильных ударов, чтобы сбить кардачик с вала. Пыльник убирайте в сторону, если не сделали это ранее.
5. Меняем старый карданчик на деталь от Калины. Она более надежная, эффективная и долговечная.
6. Для обратной сборки вам потребуется помощь товарища. Не спешите сразу в конце затягивать хомут.
7. Помощник будет из салона выставлять положение рычага КПП в оптимальных точках. Сначала нужно поймать центр, затем отвести рычаг немного вправо, пока вы снизу будете затягивать хомуты.
8. Проверьте, хорошо ли включаются передачи. Если да, то продолжаем сборку узла и проверяем обновленную КПП в условиях реальных дорог.

https://youtube.com/watch?v=wNKKJvY6J4Y

Опыт владельцев ВАЗ 2109 показывает, что при проблемах с кулисой зачастую суть кроется в неудачном заводском карданчике. Поменяв его на аналог от Калины, вам удастся избавиться от дискомфорта и продолжить уверенно эксплуатировать свой автомобиль. Заменив карданчик, конструкция КПП существенно улучшится.

Регулировка

Поменяв кулису или карданчик, следует обязательно отрегулировать работу узла.

1. Включите заднюю передачу, ослабьте натяжение хомута.
2. Выставьте селектор коробки в положение, в котором он в идеале должен располагаться при включении заднего хода.
3. Затяните хомут обратно.
4. Аналогичная операция выполняется с остальными скоростями.

Бывают ситуации среди владельцев ВАЗ 2109, когда со включением задней передачи возникают сложности. Здесь может помочь регулировка.

• Установите рычаг коробки на первую передачу;
• Ослабьте хомут кулисы;
• Проверните привод кулисы против часовой стрелки;
• Поворачивайте привода, пока селектор не прижмется к пластиковому стопору задней передачи. Это вы ощутите без проблем;
• Уперевшись в стопор, затяните под днищем хомут. Все, регулировка выполнена.

Процесс регулировки

Механизм выбора передач КПП ВАЗ 21083 (5 ступка)

Уважаемые покупатели, во избежание ошибок при отправке механизма выбора передач КПП ВАЗ 21083 (5 ступка), в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

На любом автомобиле семейства ВАЗ имеется механизм переключения передач, который состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и коробки переключения передач.

Коробка передач предназначена для изменения крутящего момента, развиваемого двигателем с целью получения различных тяговых усилий на ведущих колесах при трогании автомобиля с места, разгоне, движении и преодолении дорожных препятствий; изменения скорости и направления движения автомобиля; возможности движения автомобиля с малыми скоростями, которые не могут быть обеспечены двигателем, и отсоединения на длительное время двигателя от трансмиссии на стоянке или при движении автомобиля по инерции (накатом).

Коробка КПП ВАЗ 21083 – двухвальная, пятиступенчатая коробка передач, которая объединяется дифференциалом и основной передачей, включается рычагом, находящимся в салоне машины.

Механизм переключения передач служит для смены передач в коробке и управляется водителем с помощью рычага из салона автомобиля. Чтобы исключить самопроизвольное выключение передач в привод управления КПП введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры.

Механизм выбора передач, выполнен отдельным узлом и крепится к плоскости картера сцепления.

1 – рычаг выбора передач (переднего хода); 2 – направляющая ось блокировочных скоб; 3 – ось рычага выбора передач; 4,11 – пружина; 5 – стопорное кольцо; 6 – ось вилки заднего хода; 7,12 – блокировочные скобы; 8 – вилка включения заднего хода; 9 – рычаг выбора передач (заднего хода); 10 – корпус механизма выбора передач

В корпусе 10 (механизма выбора передач крепятся две оси. На оси 3 установлены трехплечий рычаг выбора передач, две блокировочные скобы 7 и 12. Другая ось 2 проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо рычага 1 выбора передач служит для включения передач переднего хода, плечо рычага 9 – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси 6 установлена вилка 8 включения заднего хода.

Уровень масла в коробке передач (КПП) ВАЗ 2108-21099, ВАЗ 2113-2115 всегда должен быть «на уровне». Ведь даже незначительное его падение может погубить пятую передачу. КПП — не двигатель, масло в ней не «горит» и исчезает лишь из-за негерметичности уплотнений.

В КПП ВАЗ 2108-099, ВАЗ 2113-2115 с завода заливают масло ТМ-5-9п, которое рассчитано на пробег 70-80 тысяч километров.

Ремонт КПП необходим при следующих признаках: шум при включении передач, трудное включение и выключение передач, самопроизвольное включение передач, утечка трансмиссионного масла.

В некоторых случаях можно обойтись только добавлением масла. Если признаки неисправности не исчезли, необходимо переходить к ремонту КПП. Первый вариант – это обратиться на СТО. Ремонт КПП ВАЗ 21083 вполне реально и у себя в гараже.

Другие артикулы товара и его аналогов в каталогах: 21083 -1703050, 21083170305000.

ВАЗ 2108, Ваз 2109-099, ВАЗ 2113-2115.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить механизм переключения передач КПП ВАЗ 21083 на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
