Замена кулисы на ваз 2110 своими силами

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

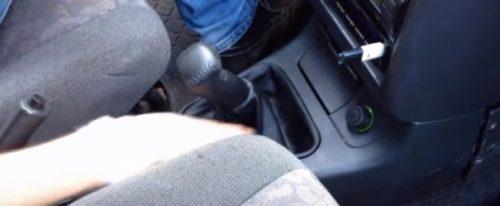

• Снимите кожух с ручки вашей коробки переключения передач.
• Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
• Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.

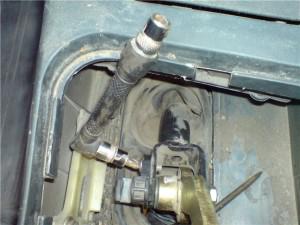

• Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
• Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
• Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
2. Если деформировалась втулка, ее потребуется заменить на новую.
3. Проверьте отверстие оси рычага на предмет износа.
4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
4. Карданчик снят, потому двигаемся к сальнику.
5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Коробка переключения передач является одним из самых сложных агрегатов транспортного средства. Тем не менее это вовсе не значит, что ее ремонт нельзя производить в домашних условиях своими силами. Сейчас мы вам расскажем, что представляет собой кулиса ВАЗ 2110, каковы могут быть причины ее неисправности и как произвести ремонт механизма.

Рычаг КПП ВАЗ 2110 болтается и люфтит — устраняем причины

Даже ярых сторонников российского автопрома не может не раздражать, когда болтается рычаг КПП на ВАЗ 2110, мало того – он еще и выдает неприятнейший дребезг. У кого нервы покрепче, мирится с ним, как с неизбежным «побочным эффектом», некоторые даже приловчились постоянно придерживать ручку переключения передач собственной рукой.

Однако так не может продолжаться вечно, тем более, если вибрация дойдет до того, что рычаг начнет промахиваться при включении передач, путая вторую с четвертой и третью с пятой. Но чтобы не доводить ситуацию до крайности, поговорим о том, что делать, чтобы избежать дребезга ручки КПП.

Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?

Примечание! Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!

Снятие: 1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.

Примечание! Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!

2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.

Примечание! Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!

Установка: Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ »)

Дополнительный видео-ролик: Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:

Эта популярная доработка, которая заключается в установке на ВАЗ 2110 безлюфтового карданчика от Калины. который устанавливается на кулису КПП. Так как карданчик представляет собой шарнир без люфта, то он способствует уменьшению поперечного хода рычага, также возрастает четкость включения передач. Какие еще изменения после такого тюнинга Вас могут ожидать ?

Правильное название карданчика от Лада Калина: Шарнир тяги привода управления коробки передач (безлюфтовый). Номер по каталогу 1118-1703160. В простонародье — рюмка. Цена около 350 рублей.

Видео, которое дает наглядно понять в чем разница между штатным карданчиком ВАЗ 2110 и шарниром Лада Калина :

Чтобы заменить карданчик «десятки» потребуется яма, ключи на 10 и 13:

1. Шарнир тяги привода управления коробки передач скрыт под пыльником.
2. Снимаем пыльник и сдвигаем его к КПП.
3. Ослабляем болт хомута на 13, немного разжимаем его и сдергиваем кулису с шарнира. Затем откручиваем болт на 10, фиксирующий шарнир на штоке выбора передач и снимаем шарнир.
4. Устанавливаем новый шарнир без люфта на шток выбора передач и закрепляем его болтом на 10. Чтобы он не отворачивался от вибраций смазываем его фиксатором резьбы.

Одеваем пыльник и кулису на место и регулируем ее. После этого делаем пробный заезд. Если все хорошо, то затягиваем хомут.

Есть мнение, что перед установкой рюмки нужно немного отпилить ее кончик, на самом деле все прекрасно устанавливается и без отпилов. После регулировки рычаг КПП располагается ровно по середине.

Впечатления от безлюфтового карданчика Лада Калина на ВАЗ 2110

Кажется, что поперечный ход рычага уменьшился. Особенно чувствуется разница во время движения, чем на стоянке. Включения передач стали более четкие, нет «рыскающих» движений рычагом.

Однако, не стоит забывать и о вибрации КПП. Если раньше эти колебания передавались на кулису и частично гасились люфтом штатного карданчика, то теперь они в полной силе переходят на ручку КПП, что вызывает дребезг, с которым со временем приходится бороться .

• Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Замена сальников кулисы

Ничто так не расстраивает владельца автомобиля, как следы масла под днищем вовремя стоянки. Причиной такого проявления может быть пришедший в негодность масляный фильтр или неисправность сальника. Выполняя установку нового сальника, можно увидеть и дать оценку состоянию подушки кулисы, карданчика и пыльника.

Перед началом разбора всех узлов автомобиля, требуется выяснить причину подтекания масляной смеси. Если причина не в фильтре масла, требуется убедиться в исправности сальника. Для этого автомобиль устанавливается на возвышение или подъемник. Если работы замены и установки нового сальника будут выполняться впервые, очень поможет предварительный просмотр видео на эту тему.

• Забравшись под автомобиль, произвести визуальную оценку пыльника. При утечке масла через сальник, пыльник это выдаст, на нем будут следы подтеков масла;
• Отогнув пыльник, надо подобраться к карданчику. Отсоединение карданчика откроет путь к манжете;
• Последовательность снятия карданчика строго от рычага к кулисе, обратный порядок запрещен;
• После демонтажа карданчика открывается доступ к сальнику;
• Для снятия манжеты потребуется крючок и шип;
• Пришедший в негодность сальник заменяется на новый. Гуру гаражного ремонта в качестве вспомогательного инструмента для этого применяют крышку от пластиковой бутылки;
• После установки нового сальника производится обратная сборка узла. При этом обязательно проверяется состояние каждого элемента на предмет износа, в случае необходимости, деталь так же заменяется.

Кулиса нового образца (приора).Вообщем увидел случайно в интернете это чудо, захотелось найти и поставить себе. Купил детали с лады приоры 2014 года выпуска, все в сборе с рычагами и прочей фурнитурой)

Обойма десяточная, рычаги полностью аналогичны старым.Самое интересное это кулиса, ручка как на новых приорах и гранте с механической коробкой. В техническом плане похожа на кулису с калины, возможно один в один.

Пока сложно сказать как она в работе. Но сразу хочу отметить, что отзывы о такой конструкции разные, есть очень негативные! У кого то присутсвует люфт между деталями 17 и 20, судя по всему мешает металлическая втулка в центре (деталь 18).

Она не дает по хорошему прижать металлические диски (деталь 16) к пластиковым прокладкам (17) и самому рычагу (20). Теоретически если её подточить, проблем больше не должно быть.

Схема калиновская, но суть та же. Поездим-увидим!)Обойма рычага кулисы кпп ваз 2110. Приорошную с мизерным пробегом пока отложу про запас.

None

None

Шарнир реактивной тяги лада спорт. Существует такой же точно только для 2108-2110. Ни каких ремкомплектов к стоковому шарниру нет, только такой демпфер.

Если еще изношены пластиковые втулки (2110-1703189), то он не спасает ситуацию.

Очень интересно сколько же отбегали старые детали?!

Обойма распалась, в шарнире люфтФотки установленных ништяков)

С днища все как и было, за исключением обновленных запчастей)

Обещанное фото тоннеля

Кулиса рестайлинг

None p.s: Ручку сдернуть не получилось. Не понятно как она вообще снимается. Посмотрел чужие записи и оказывается, что на гранте при замене ручки на альтернативную штатную просто пилят и снимают… имхо жестоко :D.

• avtozam.com
• vaz-2110.ru
• www.drive2.ru
• 24techno-guide.ru

Замена и ремонт кулисы

С учетом того, что в процессе эксплуатации авто кулиса на ВАЗ или на любом другом автомобиле испытывает постоянные нагрузки, механизм изнашивается, сбиваются регулировки

По этой причине важно разобраться, что в конкретном случае будет оптимальным решением, ремонт, регулировки или замена кулисы на штатную новую или короткоходную

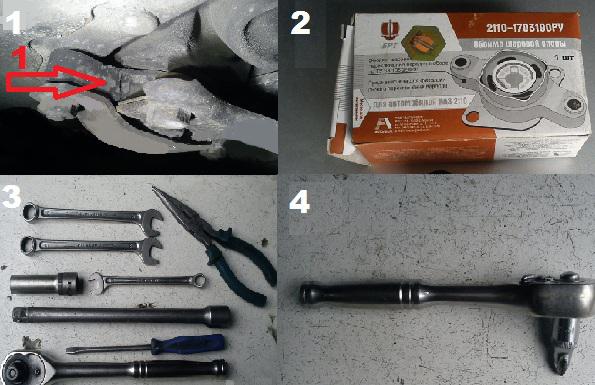

В любом случае, необходимо для начала осуществить разборку механизма. Для этого потребуется:

• снять кожух на ручке КПП;
• загнать авто на яму или эстакаду/подъемник;
• снять тоннель, где установлена ручка КПП, открутив болты;
• демонтировать саму кулису (на ВАЗ 2110 ее крепят шесть болтов).

В процессе разбора нужно внимательно проверят состояние каждой отдельной детали, также следует отогнуть пыльник, проверить состояние опоры, сальник, карданчик и т.д.

Если вышел, например, из строя сальник, тогда достаточно иметь ремкомплект, где такой сальник идет в комплекте. Еще такой комплект пригодится в том случае, если потребуется и более сложный ремонт кулисы.

Также отметим, что частой проблемой, которую водители отмечают при эксплуатации, является дребезжание кулисы. Как правило, в этом случае, если других жалоб нет, часто виновата подушка кулисы.

При этом замена подушки кулисы является не сложной процедурой, однако результат зачастую положительный и значительно повышает комфорт при эксплуатации ТС.

Еще одной важной процедурой в процессе обслуживания кулисы является замена сальника штока кулисы. Важно понимать, что от его состояния напрямую зависит исправность не только работы кулисы, но и КПП

Если под машиной видны капли трансмиссионного масла, часто это указывает на то, что потек сальник. Как правило, проблемы с сальником кулисы ВАЗ 2110 проявляются в виде хруста при переключениях.

Что касается замены сальника, машину нужно загнать на яму или поднять на подъемнике. Далее следует осмотреть резиновый пыльник. В том случае, если он не герметичен или разорван, будут видны следы масла.

Затем следует отогнуть пыльник, отсоединить карданчик и таким образом откроется доступ к манжете. Теперь карданчик снимается с рычага, после чего отсоединяется от кулисы. После снятия можно добраться до сальника и далее шилом или крючком снимается манжета КПП.

На деле, такой ремонт позволяет избежать утечек масла в КПП и улучшить работу механизма переключения передач

Напоследок отметим, что также после ремонта важно провести регулировку и настройку

Дело в том, что даже исправная, но неправильно настроенная кулиса не будет нормально работать. Кстати, на ВАЗ 2110 самому настроить кулису сложно. Для облегчения процесса лучше сразу пригласить помощника.

Регулировка кулисы на Ваз 2110 своими руками

Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа

Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки

Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.

Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа

Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки

Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.

Регулировка кулисы на ВАЗ-2110, как и на другом автомобиле, процедура достаточно простая, которая не отнимет слишком много времени. В первую очередь, вам нужно загнать автомобиль на эстакаду или подвести его к яме. Второй вариант предпочтителен, да и более распространен: яма найдется в гараже каждого автолюбителя. Для того, чтобы машина была четко зафиксирована, не болталась и не отъезжала, нужно выставить противооткатные упоры. Регулировка кулисы может быть сделана тремя методами: при включенной первой передаче, на нейтральной передаче и, наконец, при включенном заднем ходу. Наиболее простым способом является регулировка на задней передаче. Вначале ослабляется хомут, а затем включается рычаг в положение R.

Далее необходимо выставить ручку КПП в удобное и правильное положение. После этого хомут затягивается, а работа кулисы проверяется повторным включением задней передачи. Если ручка продолжает болтаться, можно повторить процедуру или воспользоваться следующим методом.

Регулировка кулисы на ВАЗ 2110 на первой передаче

Включается рычаг коробки передач в положение «1». Как и в предыдущем случае, нужно ослабить хомут кулисы, чтобы дать свободный ход для регулировки.

Регулировка кулисы осуществляется поворотами привода до упора в стопорный фиксатор. Поворачивать нужно против часовой стрелки. Как только привод зафиксировался у стопора задней передачи, хомут затягивается до упора. Если кулиса зафиксирована, передачи будут включаться более точно, а ручка перестанет ходить из стороны в сторону.

На нейтральной передаче

Если пластмассовый разграничитель задней передачи отсутствует и, соответственно, упора при повороте привода не достичь, то регулировка кулисы на ВАЗ-2110 проводится на нейтральной передаче. Для регулировки также понадобится ослабить и затянуть хомут кулисы. Однако, чтобы правильно все сделать, потребуется определить глубину выноса кулисы на кардан.

При правильном расчете глубины выноса удастся наладить работу рычага и устранить дребезжание. И, последний совет: работу лучше проводить с напарником — легче будет как фиксировать, так и проверять кулису. Это были основные рекомендации по регулировке кулисы на ВАЗ-2110. Если никакого положительного результата добиться не получается, то потребуется либо профессиональная помощь или же полная замена кулисы.

Регулировка

Теперь поговорим о том, как можно кулису отрегулировать, если она подает первичные признаки неисправности.

1. Первым делом постарайтесь всеми правдами и неправдами включить первую передачу.
2. Установите машину на эстакаде, включите ручной тормоз, подставьте дополнительные опоры под колеса, чтобы избежать движения автомобиля.
3. Не выключайте первую передачу на коробке.

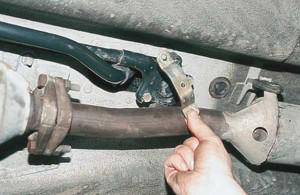

4. Внизу найдите хомут, который удерживает кулису, фиксирует его. Для этого придется залезть под капот. С поиском коробки передач у вас не должно возникнуть проблемы. Хомут нужно ослабить.
5. Теперь возвращайтесь в салон. Ваша задача — сдвинуть рычаг коробки максимально влево. Если начнете дергать ручку вперед или назад, кулиса с большой долей вероятности соскочит. Вам это не нужно.
6. Возвращайтесь под автомобиль, обратно затягивайте хомут.
7. Во множестве случаев хватает простого смещения кулисы относительно карданчика буквально на несколько миллиметров.

При регулировке обратите внимание на состояние карданчика. Он может потребовать замены в случае износа

Работа кипит

Доработка

Сейчас многие владельцы ВАЗ 2110 обсуждают возможности доработки, усовершенствования коробки переключения передач путем замены кулисы со стандартной на короткоходную.

Короткоходка является результатом самостоятельного тюнинга. Проводить подобную работу или нет, решайте сами. Но с точки зрения эффективности работы КПП, установка короткоходной кулисы идет только на пользу, поскольку передачи начинают переключаться более четкое.

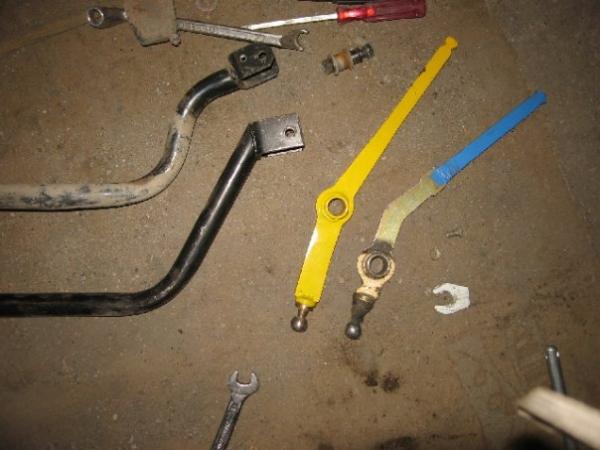

Короткоходка

Чтобы установить себе короткоходку, не обязательно полностью демонтировать штатный вариант.

Для этого вам необходимо выполнить несколько операций:

• Нужно просто разобрать шаровую опору с внешней стороны;
• Далее разжимается металлическое кольцо опоры и разводятся лапки, выполненные из пластмассы;
• Так выйдет шар;
• Теперь отключается от опоры тяга, и к тяге приваривают небольшой кусочек трубы и кусочек листового металла хорошей прочности;
• Обязательно поднимите вверх шарнир с крючком, иначе ошибочных включений скоростей будет не избежать.

Установка короткоходки повлечет за собой необходимость прикладывания большего усилия при включении той или иной передачи. Но с другой стороны, переключение становится четким и плавным. Потому решайте сами, с каким вариантом вам будет лучше — стандартным или короткоходным.

Диагностика

В любом автомобиле кулиса коробки передач служит для запрета самостоятельного переключения автомобилем передач. За данной деталью нужно следить и ухаживать, кроме того, со временем она расшатывается и требует регулировки. Если регулировки давно не было или она выполнена некачественно, тогда водитель будет чувствовать себя не комфортно при управлении машиной.

Именно из-за этого следует проводить профилактику, а также уделять кулисе должное внимание. Если автомобиль начал себя как-то не так вести, то необходимо не затягивать с ремонтом

Кулиса коробки передач

Чтобы понять, что кулиса требует регулировки или замены, потребуется просто проследить за работой коробки передач.

Как правило, при выходе из строя появляются следующие симптомы:

1. Сложности при включении 1 передачи. Как правило, затрудненное включение передачи, водителю приходится практически вбивать рычаг, чтобы включить 1 скорость.
2. Возможно, сложное переключение с 1 на 2 скорость.
3. Из-за разболтанного рычага включается не 1 скорость, а задняя. Это очень опасно, особенно на светофоре, на старте. Следует срочно ремонтировать кулису, иначе дальше проблема только усугубится.
4. Затрудненное включение 5 передачи, при этом остальные скорости могут включаться плавно.
5. Есть люфт в ручке переключения. Как правило, при этом кулиса требует только замены и регулировкой не обойтись.
6. Появились посторонние звуки, что исходят из-под автомобиля, а точнее из коробки переключения передач. Как правило, звук становится звенящим. Эта проблема является болезнью всего семейства ВАЗ 2110-2112. Как правило, такой звон может появиться после ремонта подвески автомобиля.
7. При езде скорость может выскочить. Другими словами, машина, набирая разгон, самостоятельно отключает включенную передачу и переходит на нейтральную скорость. Для дальнейшей езды потребуется держать рычаг на нужной скорости постоянно, дабы он не выскакивал.
8. Сильная вибрация, которая приходится на ручку переключения. Это связано с выходом из строя кулисы. Потребуется ее ремонт для решения проблемы.

Если появились вышеописанные симптомы, тогда потребуется приступить к ремонтным работам. Следует заменить полностью кулису или просто отрегулировать ее и переключение передач вновь станет комфортным. Поэтому перед заменой следует ее отрегулировать.

Регулировка работы кулисы

Регулировка кулисы

Регулировка производится только в тех случаях когда:

1. Была снята и установлена назад коробка переключения передач;
2. Ранее был осуществлен ремонт по замене кардана;
3. В случае, когда шарниры на кулисе провернулись.

Конечно, регулировку можно проводить и по иным пунктам, что описывались ранее. Не стоит забывать, что даже минимальные зазоры могут нарушить корректную работу всей трансмиссии.

Естественно, перед началом ремонтных работ и регулировкой, потребуется приготовить нужных размеров гаечные ключи. С их помощью будут ослабляться хомуты. Также следует под колеса положить кирпичи, камни или специальные противооткатные устройства.

Когда все готово можно приступать к самому процессу работы. Для этого нужно:

Рекомендуется использовать для ремонта эстакаду или яму, если таковых не имеется тогда использовать надежные домкраты. Далее, следует заехать в гараж.
Когда автомобиль готов к ремонту необходимо для безопасности поставить на ручной тормоз и бросить под колеса кирпичи или специализированные устройства, что не позволят автомобилю скатиться.
Далее нужно залезть под автомобиль и найти специальный хомут. Он соединяет шарнир и саму кулису. Затем потребуется его ослабить, используя гаечный ключ.

Дальше нужно вылезти из-под машины и сесть за руль

Теперь включить заднюю передачу, важно только не перепутать с 1 передачей. Поэтому следует посмотреть на положение рычага, он должен быть максимально в левом верхнем углу

Рекомендуется проделывать данную процедуру с кем-либо. Этот человек должен будет держать рычаг в зафиксированном положении.
Далее нужно залезть вновь под машину и зажать хомут, прикладывая большую силу.

Вот и весь процесс регулирования кулисы. Ничего сложного главное соблюдать технику безопасности.
