Где находится и как поменять датчик кислорода на ваз 2110

Диагностика проблемы

Самая частая проблема, приводящая к возникновению ошибки P0135, на автомобилях с низким расположением кислородного датчика – это физический обрыв провода. Необязательно для этого увлекаться внедорожной ездой: повредить проводку можно даже на дворовой парковке, если не повезет. Поэтому первым делом осмотрите и проводку датчика, и его разъем. Нас интересуют именно провода подогрева, которые можно найти по сервисной документации для своей машины или, в случае распространенных датчиков Bosch, сразу смотреть на два белых провода.

Ещё кое-что полезное для Вас:

• Почему плохо запускается двигатель на холодную
• Регулятор давления топлива — устройство, принцип работы, неисправности
• Почему на холодном двигателе плавают обороты

Если нет видимых следов обрыва или окисления проводки (не забывайте, что чрезмерный рост сопротивления цепи тоже приведет к возникновению ошибки P0135!), измерьте сопротивление нагревателя тестером. В зависимости от модели конкретного лямбда-зонда оно меняется, но в любом случае будет находиться в пределах 3-20 Ом.

Если измеренное значение отличается на порядок, или тестер показывает полный обрыв, датчик подлежит замене. Обычно керамический нагревательный элемент отказывает из-за растрескивания (часто в вынутом датчике при потряхивании слышен шелест), но в любом случае он неремонтопригоден.

Но, если сопротивление самого нагревателя в норме, проблема кроется уже во внешних цепях. Включив зажигание, проверяем тестером уже контакты на разъеме из «косы». На одном из них напряжение незначительно отличается от бортового, второй прозванивается на «массу» (управляющий подогревом ключ открыт, сопротивление открытого ключа – десятые или сотые доли ома).

Самая большая проблема – это отказ самого ключа в блоке управления, редкая, но и с ней в практике диагноста приходится сталкиваться. В этом случае самый выгодный для владельца даже для отечественных автомобилей вариант – это перепайка блока, а не замена его новым. Для проверки исправности ключа прозвоните тестером всю цепь от разъема лямбда-зонда до разъема ЭБУ впрыска. Если цепь исправна, «виноват» именно блок.

Типы лямбда-зондов

Сейчас на рынке автомобильной аппаратуры все чаще можно встретить только 2 вариации прибора:

1. Зонд на основе двухканального типа компоновки. Данный тип датчика в основном использовался в машинах 80-го года, а также применяется на современных автомобилях эконом-класса.
2. Лямбда-датчик широкополосного типа. Данный тип зонда стандартно используется в 70% машин среднего и высшего класса. Данный тип датчика не только с точностью определяет любые отклонения показателей от нормы между элементами, но и своевременно сообщает об этом системе для мгновенной стабилизации положения.

Все образцы современных лямбда-зондов монтируются в специальном выпускном коллекторе, где проходит непосредственно соединение шлангов и патрубков. Такое расположение датчика позволяет получить максимальную производительность и точность этого прибора.

Главная задача любого лямбда-зонда — существенно повысить рабочие ресурсы автомобиля за счет снижения расхода топлива и повышения стабильности по удержанию оборотов во время холостого хода. В итоге этот датчик дает не конкретные значения параметров топливной смеси, а реагирует только при дестабилизации полученных значений. После обнаружения несоответствия заданным параметрам датчик передает информацию центральному блоку, который и исправляет соотношение топлива с воздухом.

Совет: если вами была произведена замена топливного фильтра на Приоре или другом автомобиле, обязательно проверьте правильность работы зонда. При замене этой запчасти правильность работы прибора может быть нарушена.

Как самостоятельно заменить прибор на ВАЗ-2112

Чтобы заменить неисправный контроллер, потребуется выполнить следующий алгоритм действий:

1. Загнать машину в гараж с ямой или на придорожную эстакаду для удобства проведения работ.
2. Заглушить мотор и дать ему время остыть.
3. Затем требуется заглянуть под днище и найти датчик кислорода возле муфты.
4. Далее нужно отсоединить блок с проводами.
5. С помощью ключа снять датчик кислорода.
6. При помощи очищающей жидкости почистить резьбу и контакты.
7. После этого с помощью ключа закрепить новый измерительный контроллер.
8. Поставить блок с проводами.

Для проверки нужно запустить мотор на холостых оборотах. Если отсутствует ошибка на приборной панели и показания определяются верно, то все было сделано правильно.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
• Если схема неправильно спаяна, это может привести к повреждению электропроводки.
• В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

Описание кислородного датчика

Начнем с описания устройства. Предлагаем ознакомиться с его предназначением, устройством, а также принципом работы.

Предназначение и местоположение

Лямбда зонд ВАЗ 2110 во многом влияет на стабильное функционирование мотора, обеспечивая нормальную работу его параметров. Этот контроллер представляет собой электронное устройство, использующееся для определения объема кислорода, имеющегося в выхлопных газах. Это необходимо для того, чтобы уменьшить объем вредных примесей и элементов, которые содержатся в выхлопных газах. Для того, чтобы обеспечить необходимую пропорцию топливовоздушной смеси, что влияет на снижение концентрации примесей, в мотор должен поступать воздух в нужном количестве.

Место установки лямбда зонда

Этого удается достичь не всегда, причем причины могут быть разными. Если контроллер выходит из строя, то содержание монооксида углерода в выхлопных газах будет составлять около 3-7%, в то время как нормативом считается значение 0.3%. Что касается места расположения, то этот датчик на ВАЗ ставится на приемной трубе глушителя., снизу. Показания, которые фиксирует лямбда зонд, передаются на управляющий блок мотора. А уже ЭБУ, ориентируясь на них, производит регулировку состава горючей смеси, таким образом, выставляя необходимое время для фазы впрыска.

Устройство и принцип работы

Датчик кислорода ВАЗ 2110 состоит из следующих элементов:

• стальной корпус;
• изоляторный компонент, который производится из керамики;
• уплотнительное колечко с проводкой и манжетами;
• специальный чехол, в котором имеются отверстия для вентиляции;
• керамический наконечник;
• токопроводящий контакт;
• специальный щиток, в котором также имеются отверстия, через которые выводятся газы;
• спираль накаливания.

В основе устройства лежат два электрода — внутренний и внешний, первый выполняется из циркония, а второй — из платины. Циркониевый электрод контактирует непосредственно с выхлопными газами, а платиновый — с воздухом. Значения, которые получает контроллер, основаны на разнице потенциалов между этими элементами. Чтобы обеспечить оптимальную работу кислородного контроллера, устройство должно быть разогрето до 300-400 градусов (автор видео — канал MotorState).

Температура довольно высокая, она достигается в результате использования специального нагревательного компонента, который встроен в структуру лямбда зонда. Когда мотор запускается, управляющий блок производит регулировку состава горючей смеси, основываясь на показания других контроллеров, а не только лямбда зонда. В частности, речь идет о ДМРВ, датчике открытия дроссельной заслонки, температуры антифриза в системе и т.д. А на показания лямбда зонда блок управления начинает ссылаться только после того, когда устройство прогреется до рабочей температуры.

Виды

На первых инжекторных двигателях «Десяток» использовались штатные кислородные контроллеры от производителя Bosch. В 2004 году, когда эти модели авто стали оснащаться более современными системами впрыска, которые назывались Январь 7.2, Bosch М7.9.7, машины стали оборудоваться модернизированными версиями кислородных регуляторов ВАЗ. Последняя версия отличается от более ранней тем, что она оборудуется керамическим нагревательным элементом, благодаря которому достигается меньший объем потребления электроэнергии.

Но даже это позволило быстрее прогревать контроллер. В настоящее время компания Bosch занимается выпуском семи различных разновидностей кислородных датчиков с разной мощностью — на 12 и 18 Вт. Следует отметить, что между собой эти устройства отличаются, разве что, значениями потребляемой энергии и числом контактов. Во всем остальном они идентичны.

Восстановление работоспособности лямбда-зонда с помощью чистки

В некоторых случаях кислородный датчик перестает работать только из-за того, что отверстия защитного экрана и сам керамический наконечник покрылись сажевым налетом. Для восстановления работоспособности детали необходимо произвести очистку ЛЗ от сажи, но выполняя такую работу, нужно соблюдать определенные правила

Важно не использовать для чистки:

• металлические щетки;
• наждачную бумагу;
• напильники;
• другие предметы, которые могут повредить керамический элемент.

Самый лучший метод избавиться от загрязнений – замочить керамику лямбда-зонда в растворе ортофосфорной кислоты, но для этого предварительно следует аккуратно отпилить защитный колпачок. Если кислоту не удалось найти, можно воспользоваться преобразователем ржавчины, который продается в магазинах, торгующих автохимией. Разумеется, чтобы очистить деталь от сажевых отложений, датчик необходимо снимать.

Для отмачивания керамического наконечника его необходимо разместить в жидкости на 15-20 минут, сажа должна сама исчезнуть с поверхности. Если все же отложения до конца не удалились, их можно счистить мягкой зубной щеткой. После проведенной процедуры нужно с помощью кэмпи-сварки закрепить защитный экран. Когда восстановить работоспособность «лямбды» не удается, остается один выход – покупать новый кислородный датчик.

Кислородный датчик ВАЗ-2110

Основной функцией ЛЗ является определение количества кислорода в отработанных газах, на основании полученных данных датчик посылает сигнал блоку, управляющему электронной системой двигателя. В соответствии с показаниями лямбда-зонда ЭБУ корректирует функционирование всех элементов топливной системы и зажигания, делая работу мотора наиболее оптимальной.

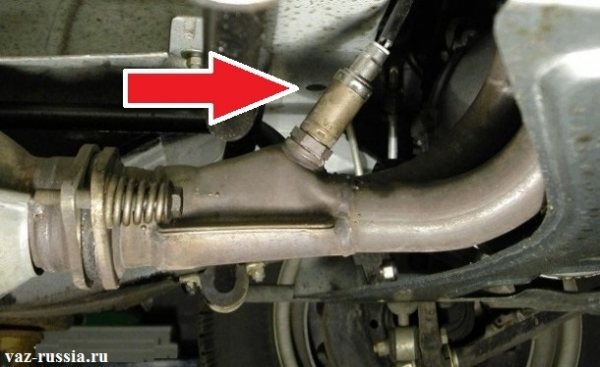

На автомобиле ВАЗ-2110 (2111, 2112) с 8-клапанным двигателем датчик кислорода находится на приемной трубе глушителя, в непосредственной близости от ее соединения с резонатором. Так как лямбда-зонд начинает работать не сразу, а только при прогреве выхлопной трубы до 360 градусов, часто вазовские датчики оснащаются встроенным электронагревателем, такие ЛЗ имеют четыре провода и соответствующий штекер для подсоединения к электронной схеме авто.

Основные производители вазовских кислородных датчиков – Bosch и NGK, «бошевские» запчасти считаются универсальными, применяются не только на «десятках» и «двенашках», но также и на других ВАЗ, моделях других марок, в частности, на автомобилях:

• Opel Omega /Vectra/ Astra/ Calibra с двигателем C20NE (необходимо только поменять пластмассовый штекер);
• ВАЗ 2108-2115;
• Chevrolet Niva;
• Газель Бизнес с двигателем Cummins;
• УАЗ Патриот.

Цена лямбда-зонда БОШ с каталожным номером 0258006537 – в среднем от 1500 до 2000 рублей, купить датчик можно практически в любом автомагазине, часто реклама о продаже деталей встречается в интернете.

Сейчас читают

К 4-пиновому разъему ЛЗ подходят 4 провода разных цветов:

• черный – сигнальный;
• серый – массовый;
• два белых – для подключения электронагревателя (полярность подсоединения проводов значения не имеет).

Лямбда-зонд БОШ продается в фирменной упаковке, с защитным пластмассовым колпаком, на резьбовое соединение детали нанесена специальная смазка, предотвращающая прикипание датчика.

Описание замены кислородного датчика на ВАЗ 2110

Датчик кислорода обладает крайне низкой ремонтопригодностью. Так, например, если нет активности на клеммах лямбда-зонда или с сенсором произошла прочая неполадка, то исправить ситуацию можно лишь заменой неисправного датчика на новое изделие. Выполнить демонтаж и монтаж поможет инструкция, которая представлена ниже.

• Зафиксировать транспортное средство стояночным тормозом.
• Получить доступ к моторному отсеку. Для этого следует открыть крышку капота.
• Отключить напряжение бортовой сети, скинув минусовую клемму аккумуляторной батареи.

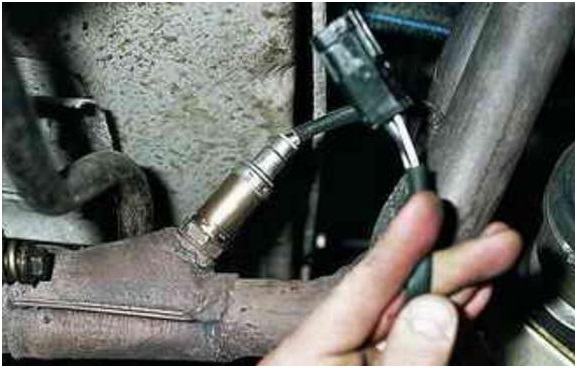

• Отсоединить клеммную колодку датчика кислорода.
• Открутить лямбда-зонд.

Изъять датчик кислорода.

• Установить новый датчик и собрать все в обратной последовательности.
• Установить новый датчик и собрать все в обратной последовательности.

Очистить рабочую поверхность.

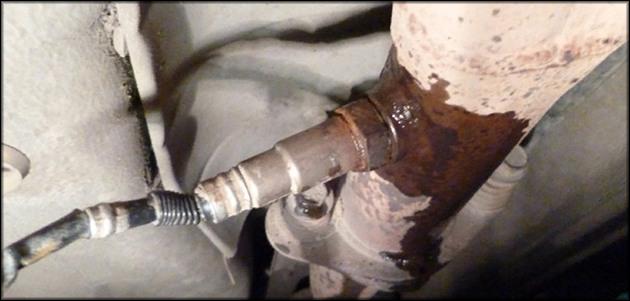

Обильно полить крепление датчика проникающей смазкой.

Открутить датчик.

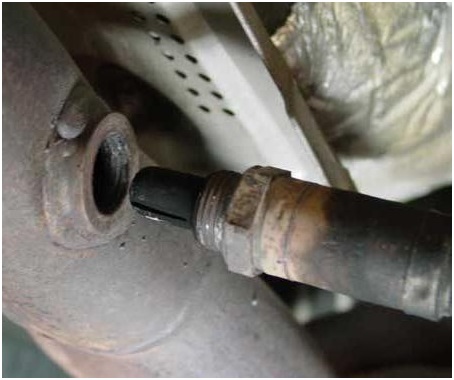

Изъять датчик.

Поставить новый лямбда-зонд и собрать все обратно.

Симптомы неисправности

Где он установлен

По поведению автомобиля можно достаточно легко определить, что лямбда зонд пришел в негодность:

• Автомобиль дергается во время движения;
• Обороты плавают;
• Катализатор работает неправильно;
• Расход топлива заметно растет;
• В выхлопных газах наблюдается большое количество токсинов.

За работой этого датчика требуется постоянный контроль. Согласно руководству по эксплуатации, проверка выполняется каждые 10 тысяч пройденных километров. Но если условия эксплуатации машины трудные, приходится регулярно ездить в сложных условиях, двигатель перегружается, тогда проверку лучше проводить чаще.

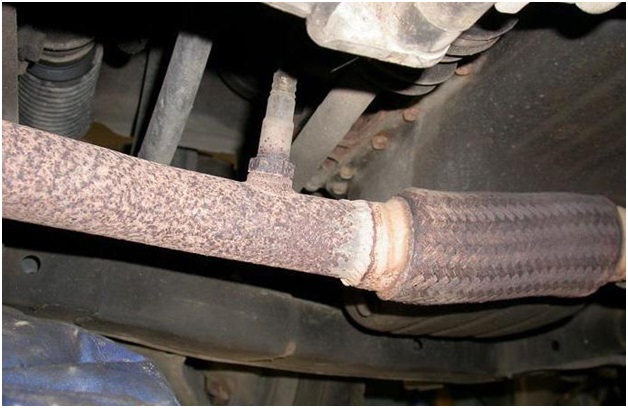

Расположение датчика кислорода

Датчик кислорода расположен в выпускном коллекторе

Прежде чем перейти непосредственно к выяснению признаков, необходимо знать, где он расположен и за что отвечает. Лямбда зонд – это автомобильный датчик, который считывает с выхлопных газов количество выходящего кислорода и регулирует подачу топливной смеси.

Зачастую, месторасположение автопроизводители выбирают перед катализатором. В данном случае, датчик находится в выпускном коллекторе. Некоторые автомобильные критики считают, что такое расположение не совсем верное, поскольку зонд должен располагаться непосредственно перед катализатором.

Схема расположения датчика кислорода в системе выхлопа

Также, для доработки системы могут устанавливаться и использоваться датчики кислорода с обратной связью. Для этого после катализатора устанавливается еще один лямбда зонд, который подключается к электронному блоку управления. Сделано это для того, чтобы более точно считывать данные с отработанных выхлопных газов, регулировать топливную смесь и уменьшить расход горючего.

Замена и можно ли его отключить?

Неисправный лямбда-зонд

Заменить датчик кислорода достаточно просто, поскольку для этого требуется только отключить его от электропитания и выкрутить с выпускного коллектора. А вот с вопросом, можно ли ездить при отключенном датчике, все обстоит намного сложнее.

Схема расположения датчика кислорода с обратной связью

Признаки неисправности и коды ошибок

Итак, рассмотрим основные признаки неисправности датчика кислорода на 16-клапанном двигателе ВАЗ-2112:

1. Увеличенный расход топлива.
2. Провали на холостом ходу.

3. Падение динамики и мощности двигателя.

Стоит отметить, что такими же причинами обладают и другие датчики, поэтому для получения более детального ответа, необходимо подключиться к электронному блоку управления двигателя и посмотреть какие именно ошибки выскочили.

Так, рассмотрим, какие ошибки вызваны именно неисправностью лямбда зонда:

КАК ПРОВЕРИТЬ ЛЯМБДА ЗОНД

Проверяют один из выводов датчика, а именно сигнальный. Для этого:

1. Либо используют сканер .
2. Либо при помощи мотортестера. С помощью щупов идет подключение и включают самописец. Благодаря второму способу можно увидеть форму сигнала, текущие и пиковые значения. По форме сигнала можно определить исправность датчика.

Чтобы вы не заблуждались, объясню, главным показателем для лямбда зонда является не состав смеси или опережение зажигания, а именно содержание кислорода. Как происходит процесс: С электронного блока управления идет опорное напряжение в 0,45 В на сигнальный вывод датчика. Для убедительности, можете откинуть клемму от датчика и используя мультиметр сделать измерения. Если все так, то датчик исправен.

ПРОЦЕСС РАБОТЫ КИСЛОРОДНО ДАТЧИКА

Когда объем кислорода увеличивается в выхлопных газах, происходит снижение подающегося напряжения на датчик до 0,1 В, когда кислорода меньше положенного – увеличение до 0.9 В. В ВАЗ 2110 представлен циркониевый кислородный датчик, благодаря этому прыжок напряжения в зависимости от объема кислорода происходит по проценту стехиометрической смеси, при соотношении 14,7:1. Учитывая это топливно-воздушная смесь воспламеняеться.

Если вникнуть в то, как работает лямбда зонд, то понимаешь и как сделать диагностику. Ну допустим выскакивает ошибка ЭБУ (электронного блока управления) Р0131, которая говорит о «Низком уровне сигнала датчика кислорода 1». Тут нужно понять, что датчик проверяет состояние системы и поэтому при бедной смеси, он сообщит об ошибке. В таких случаях замена лямбда зонда не актуальна.

Вы спросите: «Так каким же образом определять проблему? Как выяснить проблема в системе или в датчике?». Для понимания хочу рассмотреть несколько ситуаций:

1. Случайпервый. Итак, появилась ошибка о «бедной смеси», проверяем мультиметром напряжение – низкое. Производим такие действия: добавляем подачу бензина (можно пережать шланг обратного слива). При отсутствии такого, можно с помощью шприца влить немного топлива в впускной коллектор. И посмотреть, реагирует ли датчик. Если датчик показывает, что смесь обогащенная, то поломка не в лямбда зонде, а в системе подачи топлива. Топлива подается в меньшем количестве, чем нужно.
2. Случайномер2. Датчик говорит о переобогащенной смеси. Делаем искусственный подсос. Нужно поднять вакуумный шланг и все также проверить напряжение на лямбда зонде, если оно снизилось, то датчик рабочий.
3. Ипоследнийтретийслучай. Эта ситуация является редкой, но все равно неприятная. Пережимаем обратку (сделав подсос) и при этом на датчике так 0,45 В и осталось – можно сказать о том что лямбда зонд неисправен. Так как он должен реагировать на любые изменения топливо-воздушной смеси, меняя напряжение на сигнальном выводе, сообщая о ошибке.При нормальной работе датчика во время резкого изменения качество воздушной смеси, он так де резко должен менять напряжение. Если напряжение меняется плавно, то датчик изношен, либо забит нагаром. В этом случае вы можете ПОЧИСТИТЬ КИСЛОРОДНЫЙ ДАТЧИК или же заменить на новый.

Существует одна вещь, которая может ввести в заблуждение:

При пропусках зажигания на выходе получается смесь с большим количеством топлива и воздуха, датчик такое расценивает как большое количество кислорода в отработанных газах, и будет показывать ошибки, даже если вы поменяете датчик на новый.

Еще не упустите такую вещь, как появление щели перед датчиком кислорода, через которую из вне может попадать что, правильно кислород. И как не сложно к чему это приведет? Правильно, к тому, что датчик будет сообщать о бедной смеси. Следовательно, смесь, поступающая в двигатель станет переобогащенной, а датчик так и будет сообщать о бедной. В этом случае не плохо воспользоваться газоанализатором, который покажет правду, обогащена ли смесь.

Вот, в принципе, и все, разобрались, что же такое лямбда зонд, как он работает и как сделать его диагностику. Жду новых встреч на vaz2110-remont.ru .
