Как проверить линейные выходы на магнитоле

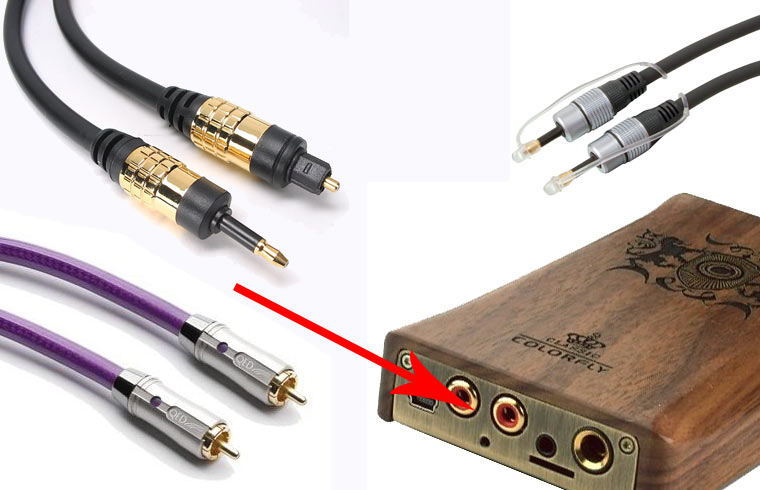

Коаксиальный цифровой выход S/PDIF. Разъем RCA и TOSLINK

По мере развития индустрии звукозаписи, перед инженерами по-прежнему стоял вопрос по возможным способам минимизации акустических искажений и помех. Так был найден коаксиальный способ передачи данных S/PDIF. S – компания Sony, P – компания Philips, принявшие участие при разработке данного стандарта; DIF – digital interface (в переводе с англ. «цифровой интерфейс»).

Главная особенность коаксиального цифрового выхода заключается в отсутствии необходимости преобразовывать звук из цифрового в аналоговый, что и позволяет сохранить исходное качество сигнала с минимально возможным уровнем потерь.

Самым популярным цифровым выходом принято считать RCA – «тюльпан», созданный еще в 40-х годах прошлого века. Еще одним вариантом реализации S/PDIF считается оптический кабель и порт формата TOSLINK, преобразующий электрический сигнал в оптический. Затем оптический луч передается по экранированной оболочке кабеля. Особенность оптической передачи сигнала заключается в том, что он не поддается никаким электромагнитным помехам. При поступлении к источнику воспроизведения, оптический сигнал вновь преобразуется в электрический.

Как слушается: Оптика требует тонкого подхода и любит дорогие аксессуары. Приготовьтесь повозиться с подбором оригинального качественного кабеля, но результат оправдает себя с лихвой. Вариант с цифровым подключением исключает лишний виток преобразований, что также положительно сказывается на качестве звука.

Плееры Astell&Kern:

Чем старше в классе модель от корейского производителя, тем лучше он звучит. Для Astell&Kern это аксиома. От простенькой модели Astell&Kern AK Jr с единственным джеком, до симбиоза оптики и TRS с дополнительным балансным входом в моделях AK240 и AK380.

Astell&Kern AK380: TRS-джек, оптический 3,5 мм, балансный выход (4-пиновый 2,5 мм, требует подключения усилителя);

Astell&Kern AK240: TRS-джек, оптический 3,5 мм, балансный выход (4-пиновый 2,5 мм, требует подключения усилителя);

Astell&Kern AK120 II: TRS-джек, оптический 3,5 мм, балансный выход (4-пиновый 2,5 мм, требует подключения усилителя);

Astell&Kern AK100 II: TRS-джек, оптический 3,5 мм, балансный выход (4-пиновый 2,5 мм, требует подключения усилителя);

Astell&Kern AK Jr: TRS-джек.

Плееры Colorfly:

«Made in China» – это вердикт качеству каким мы привыкли его воспринимать при виде данной надписи. Когда речь заходит о Hi-End, китайские инженеры не могут позволить себе «сделать плохо». Плееры от Colorfly отличаются стильным дизайном и наличием хорошего арсенала портов (особенно в модели Colorfly C4 Pro).

Colorfly C4 Pro: TRS-джек 3,5 и TRS-джек 6,3 мм (работают синхронно); S/PDIF.

Colorfly C10: TRS-джек, балансный выход (3,5 мм джек);

Colorfly C3: TRS-джек.

Плееры HiFiMAN:

Широкий ассортимент моделей от американского производителя HiFiMAN позволяет подобрать плеер по вкусу даже в том случае, если вы руководствуетесь исключительно его внешним видом. Оригинальное решение производителя – наличие переключателя с обычного на балансный порт TRS 3,5 мм.

HiFiMAN HM-901s: TRS-джек, балансный выход (3,5 мм джек);

HiFiMAN HM-901: TRS-джек/балансный выход (4-пиновый порт, комплектуется переходником; предусмотрен переключатель);

HiFiMAN HM-802: TRS-джек/балансный выход (4-пиновый порт, комплектуется переходником; предусмотрен переключатель);

HiFiMAN HM-700: TRS-джек/балансный выход (4-пиновый порт, комплектуется переходником; предусмотрен переключатель);

HiFiMAN HM-650: TRS-джек, балансный выход (3,5 мм джек);

HiFiMAN HM-603: TRS-джек, балансный выход (3,5 мм джек);

HiFiMAN HM-601 Slim: TRS-джек, балансный выход (3,5 мм джек).

О портах, штекерах и типе передачи сигнала можно говорить бесконечно долго. Единственно верным же советчиком могут стать ваши собственные уши. Любая из представленных в рамках этого материала моделей звучит на порядок лучше смартфона и бюджетной флешки с поддержкой MP3. Это и есть Hi-End.

iPhones.ru

В чем разница и чем радуют Hi-End-плееры? Мечты о том, что когда нибудь инженерная мысль сольется воедино и на мир сойдет единый универсальный порт, который будет лишен недостатков, будет подходить под любые цели в любой отрасли, так и остаются мечтами. Оптический, коаксиальный, джек, S/PDIF… От этого разнообразия голова идет кругом. Сегодня мы разберемся с основными…

Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

Разъем Intro ISO-001 («папа»)

Разъем Intro ISO-002 («мама»)

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.

В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

Предназначение усилителя

В начальной стадии необходимо определиться, что автолюбитель желает получить в итоге. Обычно при установке в машине автомобильного усилителя преследуются две цели:

• повышение качества аудио сигнал на выходе из динамиков автомобиля;
• увеличение общей громкости звучания музыкальных треков.

Усилитель автомобиля Автомобильный усилитель — это универсальное устройство, позволяющее увеличивать уровень выходного сигнала. В повседневной жизни многие пользуются домашними кинотеатрами в состав оборудования которых входит усилитель. Но бытовые приборы, как правило, используют источник питания 220 вольт, когда автомобильные системы питаются от бортовой сети в 12 вольт. Поэтому такие усилители и называются автомобильными.

Что означает АСС на магнитоле

Питание на автомагнитолу подается двумя проводами: силовым с напряжением +12В желтого цвета, черным с напряжением -12В. Провод АСС (также встречается название сигнальный) выступает в роли управляющего и если он не запитан, то ГУ не запустится. Запитуется провод АСС на магнитоле при повороте ключа в замке зажигания.

Силовой провод +В имеет постоянное напряжение +12В и позволяет сохранить в памяти автомагнитолы необходимую информацию (частоты станций, последний воспроизводимый трек и т. д.) В отличии от +В с постоянным напряжением на сигнальный провод АСС сигнал подается только при работающем головном устройстве.

Линейный выход автомагнитолы

Если вы не каждый день сталкиваетесь с магнитолами, усилителями и прочей звуковоспроизводящей техникой то у вас вполне может возникнуть вопрос — а что же такое этот самый «линейный выход» на магнитоле, зачем он нужен и какое значение имеет их количество.

Выход линейного уровня предназначен для подключения внешних усилителей звука. Это могут быть усилители на акустику, или активный сабвуфер — для того чтобы передать звук от источника (автомагнитолы) на усилитель используется линейный выход.

Под понятием «линейный выход» подразумевается небалансный тип передачи аудиосигнала в котором используется один сигнальный проводник и земля, в автомобильной электронике используются разъемы RCA (т.н. «колокольчики»). Также подразумевается соответствующий стандарту уровень сигнала. В автомобильных магнитолах этот уровень обычно до 2V, некоторые аппараты (высокого класса) имеют уровень сигнала до 4.5-5V. Уровень сигнала на линейном выходе в автомобильной электронике имеет серьезное значение, ведь автомобиль является источником огромного количества помех и чем будет выше уровень полезного сигнала, передаваемого по межкомпонентным кабелям, тем меньше будут слышны помехи, наводящиеся от электронных систем автомобиля.

Сколько должно быть линейных выходов у автомагнитолы?

Действительно, если вы выбираете автомагнитолу то в технических характеристиках можете прочитать о количестве линейных выходов которое бывает различным, например одна пара, две пары, три пары. Чем дороже магнитола тем больше линейных выходов обычно она имеет «на борту». Сколько же их должно быть?

1. Одна пара. Обычно есть во всех даже самых недорогих магнитолах. Чаще всего используется для подключения сабвуфера. Хорошо, когда магнитола с одной парой линейных выходов умеет управлять уровнем этого выхода (для регулировки сабвуфера), если есть встроенный фильтр для сабвуфера (LPF) то это вообще отлично.
2. Две пары. Обычно это фронтальные и тыловые выходы для постройки системы с усилением «фронт+саб» или «фронт+тыл». Обычно это магнитолы среднего ценового диапазона, у таких уже есть необходимые настройки для сабвуфера (см. выше), вообще отлично когда на фронтальных выходах можно включить фильтр низких частот (HPF).
3. Три пары — это оптимальный вариант для создания полноценной системы с усилителем на всех каналах (фронт+тыл+саб) или даже сложных вариантов с поканальным усилением, если у магнитолы имеется встроенный кроссовер или даже процессор.

Так что покупая автомагнитолу определитесь, какие усилители вы будете к ней подключать в дальнейшем. Если усилители не планируются то иметь в запасе хотя бы один линейный выход для подключения сабвуфера все равно неплохо. А вдруг все-таки захочется саб поставить?

Линейный выход на штатной магнитоле: особенности

На практике доказано, что внешний усилитель мощности является основным дополнительным устройством к магнитоле, который помогает раскрыть и улучшить качество разнесения звука. Данную процедуру можно проводить несколькими способами. К самому простому и недорогому относят установку сабвуфера. Он улучшает качество звучания низкочастотных музыкальных композиций.

Еще один способ заключается в замене акустики и установке усилителя. Также можно провести более радикальные манипуляции. Они подразумевают установку нового кроссовера, процессора окружающего звука и прочего. Но это не весь перечень. Способов, которые помогут улучшить музыкальную картину в машине, довольно много.

Объединяет все эти методы то, что используются внешние устройства. Но можно применить для данной цели и линейный выход, который есть у многих магнитол. При этом качество сигнала будет намного выше и будет воспроизводиться через всю аудиосистему.

Как сделать линейный выход на штатной магнитоле?

Если магнитола не оборудована линейными выходами, то расстраиваться не стоит. Ведь ситуацию легко можно исправить. Для этого можно воспользоваться разными способами. Например, на самом устройстве выпаять линейный выход или использовать специальные приставки, которые помогут добиться требуемых сигналов. Если в первом случае применить дополнительный предусилитель, то звучание существенно улучшится.

Говоря об этих методах, их делят на две основные группы. К первой относят те устройства, с которыми не выполняют дополнительные действия. А вот вторая их предусматривает. Но не стоит забывать, что любые вмешательства в целостность головного оборудования приводят к потере возможности использовать гарантии, которые предусмотрены на магнитолу. Поэтому лучше отдавать предпочтение первому способу.

Как правильно подключиться к электронному устройству

Понятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального. Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.

Евро разьемы

Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.

Виды фирменных разьемов

Описание кнопок на передней панели магнитолы для управления (расшифровка)

Распайка линейных выходов на штатной магнитоле

Распайка линейных выходов заключается в проведении нескольких мероприятий. Для начала необходимо снять рамку, которая находится вокруг устройства. Это необходимо делать аккуратно, так как ее легко повредить. Далее раскручиваются и снимаются все венты, которые видны. Это позволит снять лицо магнитолы и разобрать ее на две части.

Разобрав устройство, внутри можно увидеть процессор и усилитель. Далее все становится проще. Так, вблизи усилителя расположена распиловка. Она отвечает за подключение. Потом необходимо отыскать четыре ножки, которые на входе усилителя. К ним проводится припайка, и выводятся линейки.

Можно воспользоваться другим методом. Он заключается в использовании дорожек на плате, которые идут от входа к усилителю. Одна направлена сначала в резистор, потом в конденсатор и усилитель. Такая конфигурация не позволяет передать всю акустику. Но исправить ситуацию можно. Для этого потребуется припаять конденсатор и резистор. Это позволит получить звук намного чище и естественнее.

Предназначение усилителя

В начальной стадии необходимо определиться, что автолюбитель желает получить в итоге. Обычно при установке в машине автомобильного усилителя преследуются две цели:

• повышение качества аудио сигнал на выходе из динамиков автомобиля;
• увеличение общей громкости звучания музыкальных треков.

Усилитель автомобиля

Автомобильный усилитель — это универсальное устройство, позволяющее увеличивать уровень выходного сигнала. В повседневной жизни многие пользуются домашними кинотеатрами в состав оборудования которых входит усилитель. Но бытовые приборы, как правило, используют источник питания 220 вольт, когда автомобильные системы питаются от бортовой сети в 12 вольт. Поэтому такие усилители и называются автомобильными.

Популярность, способствующая совершенству

Поскольку мы перешли к таким сложным техническим подробностям, то пора поговорить и о технических аспектах использования RCA разъема.

Его основное назначение передача аналогово аудио-видео сигнала. И с этой задачей он блестяще справлялся до появления цифровых стандартов. В свое время тюльпаны были единственным способом соединения телевизоров с видеомагнитофонами или DVD проигрывателями.

Удобное соединение активно использовалось и в аудио аппаратуре и усилителях. Производители компьютерного железа даже делали такие выходы на звуковой карте.

А умельцы выполняли специальную РЦА распайку для подключения телевизоров в качестве монитора к ПК.

Со временем появилось множество промышленных кабелей и переходников, позволяющих подключать ТВ к более современным гаджетам. Например, с помощью кабеля RCA-mini jack можно было выдавать контент с некоторых смартфонов.

Сейчас RCA разъем можно еще встретить и на современных телевизорах или проекторах, рассчитанных на соединение с некоторыми видеовоспроизводящими устройствами. Однако на экранах с максимальным разрешением 4К и выше передача аналогового сигнала через RCA выглядит бессмысленно. Почему?

И поэтому производители отказываются от него в пользу более современных стандартов передачи информации.

Как вы поняли, дорогие мои читатели, эпоха RCA разъемов заканчивается. Но отдать им дань уважения все-таки необходимо. Надеюсь, что в вашем распоряжении будет более современная техника. А та, что с тюльпанами будет просто напоминать о быстротечном прогрессе технологий.

На этом прощаюсь и обещаю, что мы продолжим разговор о разных коннекторах.

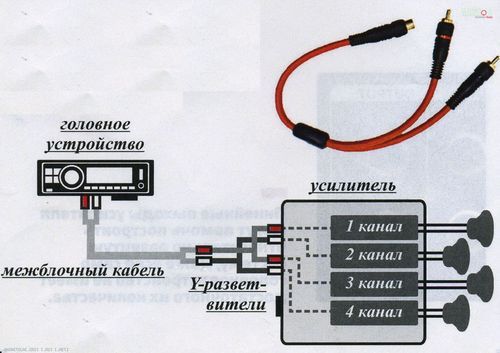

Всем привет. Столкнулся с проблемой. На моей магнитоле одна пара RCA выходов. Был подключен к нему усилитель а на усилок саб, но как известно хочется большего и решил приобрести 4х канальник на колонки. Вот вопрос в следующем где взять вторую пару RCA?1 вариант — Подключить 4х канальник к RCA выходу усилителя саба ибо там выход имеется.2 вариант — раздвоить кабель RCA выходящий с магнитолы на два усилка элементарной подпайкой.

Товарищи профессионалы, подскажите новичку, самому не разобраться.П.С. Головное ус-во менять не планирую

Балансный выход

В сфере профессионального аудио оборудования одним из эталонных вариантов подключения является балансный. Внешне он мало чем отличается от широкопрофильного TRS, а вот алгоритм его работы позволяет добиться заметно лучшего качества звучания.

При небалансном подключении (обычный джек/миниджек, используемый в смартфонах и недорогих плеерах) сигнал поступает по двум проводникам: земле и информационному каналу (левый/правый). Такое решение позволяет существенно снизить конечную стоимость аудио устройства, но имеет один недостаток – высокий уровень помех.

При балансном подключении (симметричном) сигнал проходит по трем проводникам: два информационных канала (прямой и реверсный) и земля. Таким образом, электрический импеданс между проводниками уравновешен, поскольку подается в противофазе. Как результат: значительное увеличение мощности полезного сигнала и минимизация помех.

Как слушается: Экранирование кабеля против противофазы… В победителях однозначно останется балансный вариант исполнения подключения. Забудьте о помехах, шумах и искажениях, но это все еще физика.

Оранжевый провод

Оранжевый провод предназначен для изменения интенсивности подсветки дисплея совместно с лампами элементов, расположенных на панели приборов. Кабель подсоединяется к положительному выводу потенциометра регулировки или к патрону лампы подсветки штатной розетки или прикуривателя. На части машин обеспечивается автоматическое снижение яркости при активации габаритных огней или фар головного освещения. Если пользователь не планирует использовать функцию, то идущий от магнитолы кабель скручивается и аккуратно фиксируется на жгуте или штекере.

На некоторых магнитолах шнур имеет обозначение ill или lamp, цвет изоляции в этом случае произвольный. Возможно использование 2 отдельных кабелей, обеспечивающих подачу отрицательного и положительного питания. При этом минусовый шнур не связан с кузовом автомобиля.

Распиновка разъема

Подключение магнитолы с распиновкой разъема потребует от вас знания маркировки проводов, которая различается по цветам:

• Черный (GND или GROUND) – минус АКБ;
• Желтый (В+ или BAT) – плюс АКБ;
• Красный (A+ или ACC) – зажигание;
• Белый (FL+) – плюс переднего левого динамика;
• Белый полосатый (FL-) – минус переднего левого динамика;
• Серый (FR+) – плюс переднего правого динамика;
• Серый полосатый (FR-) – минус переднего правого динамика;
• Зеленый (RL+) – плюс заднего левого динамика;
• Зеленый полосатый (RL-) – минус заднего левого динамика;
• Фиолетовый (RR+) – плюс заднего правого динамика;
• Фиолетовый полосатый (RR-) – минус заднего правого динамика;

Парные (одного цвета, где один из пары полосатый) провода являются акустическими

Важно не перепутать полярность в процессе подсоединения, иначе возникнут проблемы с басом

Как сделать линейный выход на штатной магнитоле?

Если магнитола не оборудована линейными выходами, то расстраиваться не стоит. Ведь ситуацию легко можно исправить. Для этого можно воспользоваться разными способами. Например, на самом устройстве выпаять линейный выход или использовать специальные приставки, которые помогут добиться требуемых сигналов. Если в первом случае применить дополнительный предусилитель, то звучание существенно улучшится.

Говоря об этих методах, их делят на две основные группы. К первой относят те устройства, с которыми не выполняют дополнительные действия. А вот вторая их предусматривает. Но не стоит забывать, что любые вмешательства в целостность головного оборудования приводят к потере возможности использовать гарантии, которые предусмотрены на магнитолу. Поэтому лучше отдавать предпочтение первому способу.

Линейный выход на штатной магнитоле Тойота

Выпайка линейных выходов из штатной магнитолы – не сложный процесс, но требует внимательности и ответственного подхода. Особенно если проводится своими руками. Первое, с чего необходимо начать, это подбор микросхемы. Ее вид предоставлен на фото. Причем она присоединяется к радиатору.

После того, как схема определена, необходимо установить маркировку. Далее можно приступать к поиску даташита. Это позволит определить, какая распайка уже есть на схеме, и какую можно применять в нашем случае. Данная информация крайне важна, так как с входа происходит поступление сигнала.

В последнее время особенно популярными становятся приставки, которые снижают уровень сигнала. Данная конструкция достаточно проста и не имеет особенностей. Поэтому с ее подготовкой и настройкой справится каждый. Достаточно воспользоваться соответствующей схемой.

Выпайка из магнитолы линейного выхода с использованием предусилителя очень схожа с предыдущей. Ход действий ничем не отличается. Поэтому выполняется так же.

Распайка линейных выходов на штатной магнитоле

Распайка линейных выходов заключается в проведении нескольких мероприятий. Для начала необходимо снять рамку, которая находится вокруг устройства. Это необходимо делать аккуратно, так как ее легко повредить. Далее раскручиваются и снимаются все венты, которые видны. Это позволит снять лицо магнитолы и разобрать ее на две части.

Разобрав устройство, внутри можно увидеть процессор и усилитель. Далее все становится проще. Так, вблизи усилителя расположена распиловка. Она отвечает за подключение. Потом необходимо отыскать четыре ножки, которые на входе усилителя. К ним проводится припайка, и выводятся линейки.
