Маятник ваз 2107.снятие, ремонт и установка

Содержание:

Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.
- - 1200 руб. за фотоотчёт
НАЗНАЧЕНИЕ И СХЕМА РАБОТЫ ТРАПЕЦИИ
Снятие маятникового рычага ВАЗ 2107
Как отремонтировать маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?
Установка нового маятника
2 Особенности модернизации передней и задней подвески
Сборка узла
Снятие маятникового рычага ВАЗ 2107
Установка нового маятника
- Рекомендуем прочитать:
Виды маятников на ВАЗ 2104–2107
ВЫБОР НОВЫХ ДЕТАЛЕЙ ТРАПЕЦИИ
Виды маятников на ВАЗ 2104–2107
ЗАМЕНА ВНЕШНЕГО КОРОТКОГО НАКОНЕЧНИКА
- ПОДГОТОВИТЕЛЬНЫЙ ЭТАП
- ИНСТРУКЦИЯ ПО РАЗБОРКЕ
Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.
- - 1200 руб. за фотоотчёт
Ремонт маятника ВАЗ 2107

Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.

1 — сошка; 2 — корпус кронштейна; 3 — шайба; 4 — регулировочная гайка; 5 — шплинт; 6 — верхняя шайба; 7 — уплотнитель; 8 — втулка; 9 – ось; 10 — нижняя шайба; 11 — контргайка.

Многие владельцы автомобилей ВАЗ 2104 – ВАЗ2107 покупают, делают ремонт и меняют маятник самостоятельно.

Для этого нужно:

снимаем, путем отвинчивания двух гаек, при этом с другой стороны необходимо надеть разводной ключ, который будет удерживать болт от прокручивания;
отвинтить верхнюю гайку;
вынуть ось из кронштейна. В кронштейн маятникового рычага при сборке закладываем смазку.
втулки должны сидеть в кронштейне плотно, а ось не иметь радиальных люфтов. При износе втулок заменяем их новыми.
проверить момент проворачивания оси – путем затяжки или послабления гайки, наблюдать, проворачивая сошку. При проворачивании, сошка должна «ходить» легко и без усилий. Чем легче это усилие, тем меньше это будет передаваться на руль.

С этой задачей конструкции на подшипниках справляются лучше.

проверить люфт с обеих сторон;
затянуть верхнюю гайку;
установить кронштейн на место.

Ремонтировать маятник на автомобиле ВАЗ 2104 – ВАЗ2107 не сложно и не займет много времени, но для уверенности в результате лучше обратиться к профессионалу.

Попытка номер два избавиться от треска со стороны правого переднего колеса увенчалась успехом. Старый маятниковый рычаг был отправлен в отставку, на его место пришел новый.

Вопрос был один: какой брать? Втулковый или подшипниковый. Полазил по форумам, поспрашивал знающих и взял подшипниковый. А на сдачу был приобретен топливный фильтр.

В единственный выходной сразу после девяти часов сидения с удочкой возле воды я поехал в гараж. Очень хотелось есть и спать, поэтому было решено сделать побыстрее идти не по легкому пути. Без ямы, не снимая броняшки и подкрылка (просто отогнуть и то, и другое), в одиночку.

В принципе, ничего сложного и нету. Снял колесо, выпресовал два наконечника (в этом мне помог съемник, про который я писал в прошлый раз), открутил две гайки, снял старый рычаг, поставил новый, закрутил все на место.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

К сожалению, качество отечественных дорог все еще оставляет желать лучше, как и состояние автомобилей после длительной езды по ним. Больше всего от этого страдают, конечно же, подвеска и рулевое управление. Неудивительно, если обнаружится, как в случае на данном видеоролике, что сломался маятниковый рычаг ВАЗ.

Рассматривается такая проблема, как стук при повороте руля на примере автомобиля ВАЗ 2105. При осмотре подвески и рулевых тяг снизу была обнаружена погнутая сошка маятникового рычага.

Замена маятникового рычага начинается со снятия «кастрюли» — корпуса воздушного фильтра. Далее надо открутить корончатые гайки рулевых тяг, вытащить шпильку и отвернуть гайку шарового пальца.

НАЗНАЧЕНИЕ И СХЕМА РАБОТЫ ТРАПЕЦИИ

Полуоси ваз 2107: снятие и установка, замена сальника

Система тяг служит посредником между рулевым валом и поворотными кулаками передних ступиц. Задача механизма — синхронно разворачивать колёса в ту или иную сторону, подчиняясь вращению баранки. Трапеция расположена под двигателем на уровне днища автомобиля, прикреплена к элементам жёсткости кузова — нижним лонжеронам.

Рассматриваемая часть рулевого механизма состоит из 3 основных деталей:

средняя тяга прикручена к двум сошкам — маятникового рычага и червячного рулевого редуктора;
правая тяга крепится к поворотному кронштейну маятника и цапфе поворотного кулака переднего правого колеса (по ходу движения авто);
левая тяга соединена с сошкой редуктора и кулаком левой передней ступицы.

Рычаги трапеции механически связывают руль с механизмами передних колёс

Средняя тяга представляет собой полый металлический стержень с двумя шарнирами. Две боковые тяги — это сборные элементы, состоящие из 2 наконечников, — длинного и короткого. Между собой детали соединяются резьбовым хомутом, стягивающимся двумя болтами.

Средняя секция предназначена для жёсткого соединения сошек редуктора и маятника

Как работает трапеция:

Водитель поворачивает руль, вращая вал и хвостовик редуктора. Червячный механизм передаёт на сошку меньшее количество оборотов, но увеличивает крутящий момент (усилие).
Сошка начинает поворачиваться в нужную сторону, увлекая за собой левую и среднюю тягу. Последняя через кронштейн маятника передаёт усилие правой тяге.
Все 3 элемента сдвигаются в одну сторону, заставляя синхронно поворачиваться передние колёса.
Маятниковый рычаг, закреплённый на втором лонжероне, выступает дополнительным шарнирным подвесом системы. В старых версиях маятников сошка крутится на втулке, в новых элементах — на подшипнике качения.
Шаровые пальцы на концах всех тяг позволяют двигаться трапеции в одной горизонтальной плоскости независимо от сжатия пружин передней подвески.

Боковой рычаг состоит из двух наконечников, скреплённых хомутом

Увеличение крутящего момента червячным редуктором позволяет обходиться без гидравлических и электрических усилителей руля. С другой стороны, водитель физически ощущает проблемы с ходовой частью — стоит закиснуть шаровой опоре либо наконечнику тяги, и вращать баранку становится гораздо тяжелее.

Снятие маятникового рычага ВАЗ 2107

Стеклоподъемники на ваз 2107: схема, устройство, ремонт, установка электрического, как снять и поставить механизм, тросик, ручку, инструкции

Для работы понадобятся два ключа на 17 и стандартный набор ключей.

Порядок действий таков:

отсоединить от маятника ВАЗ 2107 два шаровых шарнира рулевых тяг;
при помощи пары гаечных ключей раскрутить соединения маятникового рычага (для этого необходимо последовательно одним ключом удерживать болт крепления от проворачивания, а вторым откручивать гайку);

Примечание: под гайками и болтами крепления находятся шайбы. Следует запомнить их месторасположения и количество на каждом из болтов, чтобы при сборке поставить их на место. Иначе может возникнуть перекос маятникового механизма.

извлечь болты и снять маятниковый рычаг с «семерки».

Как отремонтировать маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?

Рулевая колонка ваз 2107 ремонт своими руками

Разборка:
1) В начале снимите маятник с автомобиля. (О том как его снять, см. в статье ссылка на которую дана чуть выше, в рубрике: «»)

2) Теперь снятый маятник не снимая при этом с него ничего, установите в тиски и после чего зажмите как показано на рисунке. После чего пассатижами выньте шплинт который будет удерживать гайку от её отворачивания (На фото данный шплинт уже вынут). И после того как шплинт будет извлечён, возьмите гаечный ключ и с его помощью отверните регулировочную гайку.

Примечание!
После снятия регулировочной гайку, обратите своё внимание на расположенную под ней шайбу которую тоже вам придётся снять!

3) Следом когда шайба небольшого размера будет снята, рукой или возьмите отвёртку и вследствие чего уже подденьте шайбу большого размера и после чего так же снимите её с оси рычага.

4) Далее опять же подденьте отвёрткой, но только на этот раз уже одну из основных втулок (Указана синей стрелкой) и тем самым снимите её, а так же снимите уплотнительное кольцо которое под этой втулкой находится находится и которое указано красной стрелкой.

5) Затем возьмите рукой и снимите кронштейн с оси маятникового рычага, а после снятия кронштейна, снимите второй уплотнительное кольцо которое так же указано стрелкой.

Примечание!
Под уплотнительным кольцом расположена ещё одна из основных втулок, которую тоже необходимо снять, подцепив её для этого отвёрткой!

Проверка деталей:
1) После того как вы рычаг разобрали, во-первых проверьте его состояние и состояние его оси на которой располагаются все детали который вы снимали ранее.

Примечание!
На самом рычаге не должны присутствовать различного рода дефекты, а в особенности он не не должен быть погнут. Ось рычага также должна находится в хорошем состоянии и не должна иметь следов видимого износа!

2) Далее так же проверьте состояние всех снятых ранее втулок.

Примечание!
При осмотре втулок, обратите особое внимание чтобы на них не было следов выработки, сильных изогнутостей и т.д. В противном случае, замените втулки на новые!. 3) И в завершение проверьте кронштейн, который снимался с рычага в последнюю очередь, так вот на этом кронштейне не должно быть следов деформации и различного рода трещин

3) И в завершение проверьте кронштейн, который снимался с рычага в последнюю очередь, так вот на этом кронштейне не должно быть следов деформации и различного рода трещин.

Сборка:
1) Сбора маятника производится в обратном порядке разборке, но лишь при сборке учтите одну важную деталь, при помощи консистентной смазки рекомендуется смазать саму ось маятника а именно в тех местах где указано это стрелками. А так же рекомендуется смазать всё той же смазкой, отверстие под эту самую ось маятника в кронштейне как показано на фото справа.

Примечание!
И в завершение отмечу, обязательно при помощи гаечного ключа или при помощи ещё чего либо, затяните регулировочную гайку маятника таким образом, чтобы сошка которая указана стрелкой вращалась под действием усилия в «1-2 кг», которое можно определить при помощи динамометра приложенного на конце сошки!

Установка нового маятника

Перед тем как устанавливать новый маятник на автомобиль, убедитесь правильно ли он был собран, для этого зажмите маятник в тиски таким образом, чтобы его сошка была направлена строго горизонтально. В таком положении под тяжестью собственного веса сошка должна будет стоять на одном месте, никуда не двигаясь. Она должна будет лишь передвигаться под действием силы в «1-2 кг», приложенной к той части на которую будет устанавливается правый шарнир рулевой тяги, иными словами на кончик сошки как показано на рисунке:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

2 Особенности модернизации передней и задней подвески

Чтобы увеличить жесткость передней подвески, многие прибегают к установке пружин от отечественного внедорожника Нива 2121. Они идеально вписываются в техническую схему подвески “семерки” и обеспечивают большую жесткость. Пружины от Нивы подойдут и для задней подвески, при этом их можно установить с обрезкой или без (некоторые обрезают один-два витка для занижения клиренса) и обязательно произвести замену резиновых отбойников.

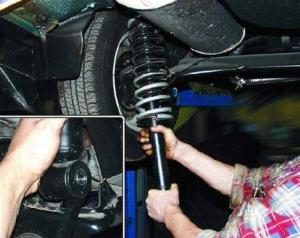

Далее необходимо заменить заводские амортизаторы. Какие именно выбрать, также зависит от финансовых возможностей. Можно поставить более дешевые варианты, типа Ikon, а можно установить спортивные амортизаторы Bilstein, правда во втором случае цена будет существенно выше. Лучше всего при переделке подвески устанавливать амортизаторы газомаслянного типа. Они обладают неподвижным штоком и придадут большей упругости передней части автомобиля.

С новыми пружинами и амортизаторами автомобиль будет больше крениться на поворотах. Чтобы снизить крены до минимального уровня, следует установить новые стабилизаторы поперечной устойчивости с увеличенной степенью жесткости. При этом можно установить дополнительные стабилизаторы или спарить по два заводских с каждой стороны.

Сборка узла

После того как снимите старые тяги, возьмите рулетку и измерьте их длину. Проблема в том, что вам придется делать корректировку схождения колес – самостоятельно это совершить не получится, лучше отправиться на СТО и сделать диагностику на компьютерном стенде. После замены рулевых наконечников ВАЗ-2107, даже если вы добились такой же длины у новых элементов, проводить диагностику обязательно. В противном случае при езде износ резины будет происходить намного быстрее.

Установка новых наконечников производится в обратной последовательности. Пальцы шаровой вставляете в поворотные кулаки и отверстия в сошках, закручиваете гайки и фиксируете их положение шплинтами. Желательно приобрести новые шплинты, так как старые обычно покрываются слоем грязи и ржавчины.

Снятие маятникового рычага ВАЗ 2107

Для работы понадобятся два ключа на 17 и стандартный набор ключей.

Порядок действий таков:

отсоединить от маятника ВАЗ 2107 два шаровых шарнира рулевых тяг;
при помощи пары гаечных ключей раскрутить соединения маятникового рычага (для этого необходимо последовательно одним ключом удерживать болт крепления от проворачивания, а вторым откручивать гайку);

извлечь болты и снять маятниковый рычаг с «семерки».

Установка нового маятника

Внимание!

Не нашли интересующую Вас информацию? на нашем форуме.

Виды маятников на ВАЗ 2104–2107

При изготовлении маятниковых рычагов используются втулки, и подшипники на них опирается ось рычага. Они предназначены для более долгого срока службы подвижных элементов. Производители считают, что более долговечны втулки, так как в отличие от хрупких подшипников они не подвержены воздействиям, кроме истирания. Все же износу подвержены оба материала. При стертых элементах водитель почувствует большее напряжение руля, чем обычно, становится сложно управлять автомобилем за счет усиления люфта. При наезде на ямку или кочку начинают доноситься посторонние стуки со стороны маятника, усиливается ход рулевого колеса. А если поврежден сам механизм, ослаблены болты, либо перетянута регулировочная гайка, то колесо будет вращаться более туго.

Конструктора пытались сделать маятник герметичным и изолировали внутреннюю полость корпуса двумя резиновыми кольцами, но обычно после прохождения 45–90 тыс. км его приходится менять полностью. Когда автомобиль выезжает на проселочные участки дороги, то вся грязь затягивается во внутрь.

Подшипники качения решают эту проблему, они мало подвержены износу от загрязнений и не требуют дополнительной смазки. Но, к сожалению не все производители поставляют на рынок качественную продукцию.

ВЫБОР НОВЫХ ДЕТАЛЕЙ ТРАПЕЦИИ

Поскольку автомобиль ВАЗ 2107 снят с производства, найти оригинальные запчасти становится все сложнее. На дорогах стран СНГ рулевые тяги приходят в негодность довольно часто, поэтому запас «родных» деталей давно исчерпан. В последние годы комплекты деталей трапеции поставляются на рынок несколькими известными производителями:

«Белмаг»;
«Кедр»;
«Трек»;
Fenox;
Delphi;
«ВИС».

Полный комплект включает тяги, хомуты и корончатые гайки со шплинтами

Качество рулевых тяг указанных производителей примерно одинаковое, о чём свидетельствуют отзывы автолюбителей на форумах. Поэтому выбор новой запчасти сводится к соблюдению 3 правил:

Остерегайтесь подделок и не покупайте детали в сомнительных торговых точках.
Избегайте рулевых тяг неизвестных брендов, продающихся по бросовой цене.
Не перепутайте левый длинный наконечник с правым, если меняете часть трапеции.

Виды маятников на ВАЗ 2104–2107

ЗАМЕНА ВНЕШНЕГО КОРОТКОГО НАКОНЕЧНИКА

Поскольку к наружной части трапеции можно подобраться со стороны колеса, разборку можно выполнить без смотровой канавы. Какие потребуются инструменты и материалы:

накидные гаечные ключи размером 13 и 22 мм;
пассатижи;
молоток;
съёмник — выпрессовщик типа «стакан»;
линейка длиной не менее 20 см либо рулетка;
приспособления для снятия колеса — домкрат, баллонный ключ, противооткатный башмак;
ветошь, перчатки тканевые.

Правильный съёмник в виде стакана никогда не порвёт резиновый пыльник при выпрессовке пальца

Также заранее подготовьте новый шплинт, аэрозольную смазку WD-40 и щётку с металлическим ворсом, чтобы перед началом работ удалить с тяги налипшую грязь.

Почему наконечники принято менять, а не ремонтировать:

Качественные заводские детали изготавливаются неразборными, в гаражных условиях извлечь истёртый сухарь нереально — крышка шарнира плотно запрессована в корпус.
Разборные тяги, сделанные кустарным способом с помощью токарного станка, считаются ненадёжными. Причина – «слизанный» профиль резьбы внутри корпуса, под нагрузкой шаровой палец способен выдавить крышку и выскочить наружу.

В разборном наконечнике нижняя крышка держится на резьбе, нарезанной токарным станком

ПОДГОТОВИТЕЛЬНЫЙ ЭТАП

Перед снятием наконечника выполните ряд подготовительных операций:

Зафиксируйте автомобиль на площадке и открутите нужное колесо. Чтобы организовать максимальный доступ к наконечнику, выверните руль вправо или влево до упора.
Очистите резьбовые соединения хомута и шарового пальца от грязи щёткой, обработайте аэрозолем WD-40.
Замерьте линейкой расстояние между центрами обоих наконечников тяги. Цель — в процессе замены обеспечить первоначальную длину рычага, иначе придётся корректировать угол схождения передних колёс.
Разогните и вытащите шплинт из корончатой гайки.

ИНСТРУКЦИЯ ПО РАЗБОРКЕ

Демонтаж старой детали и установка нового наконечника производится в следующем порядке:

Ключом 13 мм ослабьте одну гайку стяжного хомута, находящуюся ближе к колесу. Вторую гайку не трогайте.
Ключом 22 мм открутите гайку крепления шарового пальца к цапфе.
Наденьте съёмник (допускается постукивание молотком) и вращайте ключом центральный болт, пока он не упрётся в шаровой палец и не выдавит его из проушины.
Рукой выверните наконечник из хомута, вращая против часовой стрелки.
Проверив наличие смазки внутри новой запчасти, закрутите её на место старого наконечника. Поворачивая шарнир и пользуясь линейкой, откорректируйте длину тяги.
Затяните крепление хомута, вставьте палец в цапфу и притяните гайкой. Поставьте и разогните шплинт.

Некоторые автолюбители вместо замера длины считают обороты при выкручивании наконечника. Данный способ не годится — длина резьбовой части на деталях разных производителей может отличаться на 2—3 мм. Мне пришлось столкнуться с такой проблемой лично — после замены машина стала забирать вправо и «подъедать» край шины. Вопрос решился на автосервисе — мастер отрегулировал угол схождения колёс.

Если вам не удалось отыскать съёмник, попробуйте выбить палец из проушины, ударяя по цапфе молотком. Способ второй: опустите колёсную ступицу на колодку, накрутите на резьбу пальца гайку и бейте по ней молотком через деревянную проставку.

Для выпрессовки пальца бить нужно точно по цапфе, дабы не заклепать резьбу

Выбивание — не лучший способ разборки соединения. Можно случайно заклепать резьбу, вдобавок удары передаются на подшипник ступицы. Лучше купите недорогой съёмник — он пригодится для замены других шарниров.

Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.

Конструкция маятника для ВАЗ 2104 – ВАЗ 2107

Многие владельцы автомобилей ВАЗ 2104 – ВАЗ2107 покупают, делают ремонт и меняют маятник самостоятельно.

Для этого нужно:

Делать это нужно аккуратно, чтобы ни сорвать резьбу и не расплющить корончатую гайку, поэтому лучше навернуть другую гайку.

снимаем, путем отвинчивания двух гаек, при этом с другой стороны необходимо надеть разводной ключ, который будет удерживать болт от прокручивания;
отвинтить верхнюю гайку;
вынуть ось из кронштейна. В кронштейн маятникового рычага при сборке закладываем смазку.
втулки должны сидеть в кронштейне плотно, а ось не иметь радиальных люфтов. При износе втулок заменяем их новыми.
проверить момент проворачивания оси – путем затяжки или послабления гайки, наблюдать, проворачивая сошку. При проворачивании, сошка должна «ходить» легко и без усилий. Чем легче это усилие, тем меньше это будет передаваться на руль.

С этой задачей конструкции на подшипниках справляются лучше.

проверить люфт с обеих сторон;
затянуть верхнюю гайку;
установить кронштейн на место.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Ремонт маятника ВАЗ 2107

После снятия узла можно не менять его, а отремонтировать. Ремонт маятника ВАЗ 2107 осуществляется следующим образом:

установить маятник в тиски и крепко зажать;
при помощи пассатижей вынуть шплинт, предотвращающий самопроизвольное откручивание гайки;
отвернуть регулировочную гайку при помощи гаечного ключа;
снять шайбу, находящуюся под регулировочной гайкой;
при помощи отвертки снять шайбу большого диаметра, находящуюся на оси маятникового рычага;
снять одну из втулок и уплотнительное кольцо;
снять кронштейн с оси маятника;
снят второе уплотнительное кольцо;
снять вторую втулку, поддев ее отверткой;
проверить состояние деталей (втулок, шайб, уплотнительных коле, оси рычага).

Примечание: недопустимо наличие дефектов рычага. Он не должен быть деформирован. Ось рычага не должна иметь заметной выработки.

Сборка деталей маятникового рычага производится в обратном порядке. Перед сборкой необходимо смазать ось рычага и отверстие под нее «Литолом» или другой консистентной смазкой.

После сборки необходимо отрегулировать затяжку гайки рычага так, чтоб сошка поворачивалась с усилием 1-2 кг*с. Это можно проверить динамометрическим ключом.
