Независимая подвеска инженера эрла макферсона

Устройство и принцип работы

Принято считать, что устройство подвески Макферсон является продолжением разработки конструкции с двумя поперечными рычагами, которая также принадлежит к группе независимых подвесок. Одной из отличительных черт является в таких сборках установленная вверху пружина.

Специалисты выделяют такие отличительные черты стоек в сравнении с амортизаторами:

• способность удержания массы машины;
• более сложное устройство механизмов;
• усиленная конструкция и шток с увеличенным диаметром;
• рассчитаны на перепады нагрузок и осевое/радиальное усилие;
• при повороте задействуется поворотная опора.

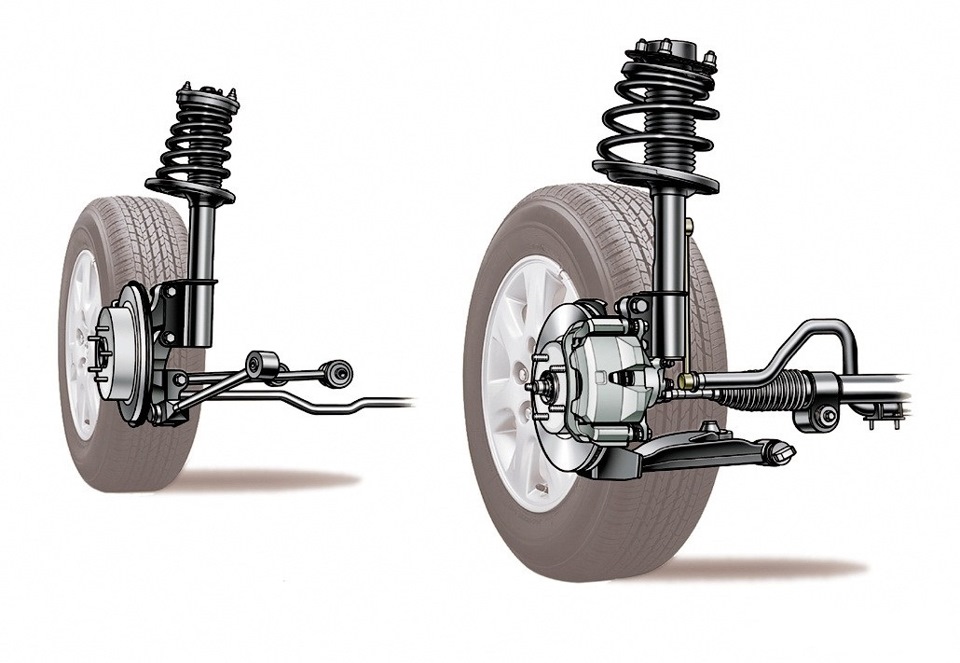

В схеме присутствует несколько базовых обязательных элементов. По их взаимодействию можно понять общий принцип работы подвески.

Главным несущим элементом служит подрамник. К кузову он фиксируется благодаря прорезиненным сайлентблокам. Подобное конструкционное решение позволило существенно снизить шум и минимизировать вибрации.

Для задней либо передней подвески типа Макферсон характерно наличие опоры поперечного рычага и стабилизатора поперечной устойчивости. Их закрепляют к подрамнику, к боковой части которого фиксируются поперечные рычаги колёс. В большинстве случаев рычажное крепление двойное, что обеспечивает повышенную продольную жёсткость всей системы. Ко второму концу поперечного рычага прикреплён кулак благодаря шаровой опоре.

Верхняя часть поворотного кулака на задней либо передней подвеске Макферсона крепится к амортизационной стойке, а нижняя часть находится в тесном контакте с рычагом поперечным. В качестве дополнительной степени свободы используется и придания плавности хода на рычаге стоит ступичный подшипник с тормозным суппортом.

Неотъемлемым атрибутом работающей подвески служит амортизаторная стойка. Она включает в себя как сам амортизатор, так и соосную с ним пружину и буфер сжатия. Последний позволяет варьировать пружинное усилие и линейные характеристики. Нижняя часть в тесном контакте с кулаком, а вверху посредством резиновых втулок происходит крепление к брызговику крыла.

В конструкции также работает стабилизатор поперечной устойчивости. В его функционал включено снижение боковых кренов машины в общем. Крепление детали проводится на подрамнике благодаря двум опорам, а свободные концы из-за шарнирного соединения фиксируются с амортизаторными стойками.

Начинает работать подвеска Макферсон как только авто выезжает на неровную дорогу или совершает маневр. Например, когда машина наезжает на небольшое препятствие или попадается неровность на дорожном полотне, происходит смещение колеса в вертикальном направлении. Далее пружина сжимается, ведь на неё воздействуют основные силы в первые мгновения, а поглощением удара занимается амортизатор, который принимает на себя всю энергию.

Также на колесо действует сила, благодаря которой оно сдвигается в продольной оси. Удержать его на своей позиции помогают рычаги, смонтированные под определенным углом либо один фигурный рычаг. Во втором случае пара вершин его фиксируется на кузове, а третья вершина – на ступице.

После того как неровность преодолели, начинаются другие манипуляции. Пружина возвращается в первоначальную позицию, что провоцирует выравнивание колеса относительно кузова

Важно знать, что смещение колес осуществляется при движении вне зависимости друг от друга. Хотя часть вибраций и нагрузок поглощается такой подвеской, но всё же водитель и пассажиры ощущают определённые вибрации на неровных дорогах

В тех случаях, когда оба колеса перемещается по неровностям, то вне зависимости от состояния и качества элементов подвески машину всё равно немного раскачивает по сторонам. Для подобных ситуаций в конструкции предусмотрен стабилизатор поперечной устойчивости. Он замыкает элементы двух колёс в единую систему. Фактически это балка-торсион, установленная для гашения колебаний и препятствования скручивания.

В меру независимая

Во времена перехода от массового заднего привода к переднему встал вопрос, чем же заменить неразрезной задний мост, чтобы и ехала машина лучше, и в производстве была не слишком дорога. Набиравший популярность McPherson обосновался на передней оси, а задняя требовала решения более компактного и дешевого, чем двухрычажная схема, но более надежного в упра­вляемости, чем полностью независимые.

Полунезависимая пружинная балка Renault Fluence — редкий ныне пример использования такой подвески на крупном европейском автомобиле

Ответ был найден в так называе­мой полунезависимой кон­струк­ции. Два колеса подвешиваются на про­дольных или косых ры­чагах, которые крепятся к поперечной балке с П-образным сечени­ем. Изгибаться такая перекладина не может (как и зависимая балка), а вот закручиваться по спирали — пожалуйста. Таким образом, диапазон перемещений обоих колес зада­ется единым элементом: воз­мо­жно­стью этой самой балки скручива­ться. Связь между колесами не та­кая уж жесткая, но она есть, благодаря чему не слишком изя­щ­ный термин «полунезависимая» (можно ли быть немножко беременной?) в технической литера­туре именуют более гро­моз­д­ким, но точным «независимая со связанными рычагами». Еще вариант — торсионно-рыча­жная, поскольку в большинстве европейских языков torsion — «скручивание».

И вот теперь постарайтесь не запутаться: чистая торсионная балка, внешне выглядящая почти так же, как и пружинная балка, конструктивно устроена иначе. Упругим элементом выступают уже не закрепленные на рычагах пружины, а собственно торсион — проложенный внутри балки металлический прут, который сопротивляется скручиванию и, следовательно, отклонению колес не хуже пружин. Такая подвеска получается сверхкомпактной: пружин нет, а амортизаторы можно установить чуть ли не гори­зонтально. Благода­ря этому ба­гажник получается огромным, правильной формы, без выпирающих «стаканов» — этим и славились французские хэтчбеки начиная с 70-х годов.

Citroёn Xsara Picasso с McPherson спереди и торсионной задней подвеской: обратите внимание, что пружин сзади нет вовсе, а амортизаторы установлены под большим углом

Основная производственная сло­жность — именно изготовле­ние и обработка торсионных валов. Настройка управляемости торсионной подвески — дело благодарное (вспомним хотя бы Peugeot 306), но отнюдь не тривиальное, что подтвердил полный провал китайцев, скопировавших конструкцию, но не сумевших правильно ее настроить.

Кстати, стержни торсионов могут располагаться и продольно. Тогда длина их будет не столь жестко ограничена длиной балки, и в итоге подвеска получается мягкой, нисколько не уступая по этому параметру пружинным или рессорным конструкциям.

Сочинения

• Argument
• Battle of Lora, The
• Berrathah (Berrathon)
• Calthon And Colmal
• Carric-Thura
• Cathlin of Clutha
• Cathloda — Duan II
• Cathloda — Duan III
• Colna-Dona
• Comala, драматическая поэма
• Conlath and Cuthona
• Croma
• Dar-Thula
• Death of Cuthullin, The
• Death of Oscar and Dermid (Приложение к Temora)
• «Фингал» (Fingal) — Книги I—VI
• Five Bards Passing the Night in house chief (Приложение к Croma)
• Fragments of Atcient Poetry
• Gaul’s Address to the Spirit of his Father (Приложение к Temora)
• Lathmon
• Minvane’s Lamentation (Приложение к Berrathon)
• Oina-Morul
• Oithona
• Ossian’s Address to Sul-Malla
• Songs of Selma
• Sul-Malla of Lumon
• «Темора» (Temora)
• War of Caros, The
• War of Inis-Thona, The

Биография

Происходил из горной области Баденох на севере страны. Окончил Кингз-колледж в Абердине. Писал стихи. Работал школьным учителем в родном городе Рутвен близ Инвернесса, Шотландия. Знал гэльский язык. Его близким родственником по клану был выдающийся гэльский поэт Лахлан Макферсон (гэльск. Lachlan Mac a’Phearsain; 1723 — ок. 1795)

После «разоблачения мистификации» с Оссианом Макферсон пытался переводить Гомера, но потерпел неудачу. Два года провёл в Америке, где был секретарём губернатора Флориды, затем вернулся в Лондон, стал членом парламента. Умер в своём поместье Беллвил. Длинной поминальной элегией в традиционном гэльском жанре «cumha» откликнулся на смерть Макферсона гэльский поэт Дункан Маккай. Из Шотландии, где скончался Макферсон, его тело было доставлено в Лондон; он похоронен в Вестминстерском аббатстве, в нескольких шагах от своего злейшего врага — доктора Джонсона.

История изобретения и развития

В названии конструкции употребляется фамилия изобретателя, сотрудника компании «Форд» Earl Steel McPherson. Впервые данный тип подвески был применен на серийной модели Ford Vedette после Второй мировой войны в 1948 году. Инженер изначально работал в конструкторском бюро компании GM над автомобилем для широкого потребителя Chevrolet Cadet.

Модель в серию не пошла, а конструктор ушел к конкурентам, где и применил собственные наработки. На деле же подвески такого типа несколько иной конфигурации без поперечного качающегося рычага применялись еще на заре автомобилестроения.

В 20-х годах прошлого века в итальянской компании «Фиат» инженером Гуидо Форнаца была разработана принципиальная схема и запатентована в Соединенных Штатах 15 сентября 1925 года.

Компоновка имела привычный для нас вид с нижним качающимся рычагом и поворачивающейся вертикальной стойкой. Американский конструктор Earl Steel McPherson использовал общий принцип действия, доработал и реализовал его в металле. Основной сложностью на начальном этапе был невысокий ресурс телескопических стоек. С развитием технологий данную проблему удалось решить.

Изначально данный тип подвески планировалось применить не только в передней части автомобиля, но и сзади. После долгих обсуждений выбор был сделан в пользу традиционной схемы. Впервые такой тип подвески задних колес был применен в 1957 году Колином Чепменом на модели «Лотус Элит». В силу этого обстоятельства в Новом Свете и Великобритании данную конструктивную схему принято называть подвеской типа Chapman.

Альтернативным вариантом истории развития подвесок данного типа можно считать конструкцию с двумя рычагами разной длины. Верхний узел при этом значительно короче нижнего, а пружин с амортизатором располагалась над ними. Такая схема применяется в полноприводной «Ниве», вал с внешним шарниром равных угловых скоростей находится как раз между рычагами.

История создания

Перед инженерами 40-х годов прошлого столетия стоял вопрос: как обеспечить более стабильное положение кузова машины, но при этом, чтобы все неровности на дороге гасились конструкцией шасси авто.

К тому времени уже существовала система, основанная на двухрычажном типе. Разрабатывалась амортизационная стойка инженером американского автопроизводителя Ford, Эрлом МакФерсоном. Разработчик в целях упрощения конструкции двухрычажной подвески использовал несущую стойку с амортизатором (об устройстве амортизаторов читайте здесь).

Решение использовать пружину и амортизатор в одном модуле позволило убрать из конструкции верхний рычаг. Впервые серийный автомобиль, в подвеске которого появилась такого рода стойка, сошел с конвейера в 1948-м. Это был Ford Vedette.

В последующем стойка совершенствовалась. Многие модификации использовали и другие производители (уже в начале 70-х годов). Несмотря на большое разнообразие моделей, принципиально конструкция и схема работы остаются прежними.

Шесть МакФерсонов — на выбор

Святая простота оказалась довольно востребованным товаром. Прошло только 50 лет с момента освоения конструкции самой коммерчески выгодной подвески, но уже сегодня можно говорить о том, что на каких машинах не устанавливалась бы конструкция, по ее вине ни один автомобиль не терпел фиаско на рынке. Даже самые бюджетные. В этом плане всех перекрыл Фиат, установив на модель Панда потрясающе экономичную конструкцию. На Панде даже нет рычага в полноценном понимании. Пружинная стойка с однотрубным амортизатором упирается сверху в кузов, а снизу ее держит торсионный стабилизатор поперечной устойчивости и малюсенький поворотный рычаг, который крепится к стойке элементарным болтом. Даже проще, чем в восьмерке. В общем, за эти годы можно уже выделить шесть разновидностей подвесок МакФерсон. Поскольку инженеры названий им еще не дали, мы позволим себе придумать свою терминологию.

После Дженерал Моторз МакФерсон ушел работать в компанию Форд

Макферсон классический

Именно тот, который качал Форд Консул в 1949 году, похожий устанавливают на ВАЗ. Конструкцию отличает узкий нижний рычаг, который намертво жестко крепился к стабилизатору поперечной устойчивости. Одновременно и плюсы и минусы такой конструкции то, что стабилизатор слишком много на себя брал. Кроме своих основных функций, он служил еще дополнительным плечом нижнего рычага, не давая уходить машине в сторону при разгоне и торможении.

Макферсон с треугольным рычагом

Эта схема появилась в начале 70-х на автомобилях Кадетт Е. Прочный треугольный рычаг крепился не к кузову, а к подрамнику. Подрамник же висел на резиновых сайлент-блоках, поглощая все дорожные вибрации, делая переднюю подвеску максимально комфортной.

Немакферсон

Макферсон, но не совсем, поскольку короткая пружина устанавливалась отдельно от амортизатора. Амортизатор все так же упирался в чашку, приваренную к кузову на колесной арке. Такая предательская конструкция показала себя гораздо выносливее, чем настоящий Макферсон. 124-е и 201-е Мерседесы оборудовались именно такой конфигурацией, а Форд Транзит спрыгнул с такой конструкции только в 2001 году. Надежность обеспечивалась именно снижением нагрузки на верхнюю опорную часть, поэтому вы никогда не увидите Транзит с раздолбанной опорной частью в верхней чашке колесной арки.

Беспружинный

Как назвать этот МакФерсон, сказать тяжело, поскольку в нем напрочь отсутствуют пружины. Хитрые итальянцы применили вместо нее продольные торсионы на Фиат 130. Торсионы, кстати ждали и Жигули, если бы не главный конструктор МЗМА, который входил в состав комиссии по приемке Фиата. Он серьезно поскандалил с итальянцами по этому поводу и по поводу нижневального двигателя, который итальянцы хотели втюхать советским лопуховатым инженерам-приемщикам. Но дело не в этом, а в том, что и на Мерседесах Спринтер и Фольксвагенах ЛТ в 90-х применялся Макферсон такого типа, только с поперечной рессорой.

Американский Макферсон

Такая разновидность применяется только на задней подвеске. Здесь работают аж три рычага — один поперечный и два продольных. Практически на всех переднеприводных американцах 80-90-х годов стоит такая задняя подвеска, а за ними не отстают некоторые корейцы и японцы.

Макферсон Рено

Это однозначно правильное название, поскольку такая схема применяется только на этих французских автомобилях. Чтобы избежать всех недостатков макферсона по управляемости, которых предостаточно, французы применили шкворня. Такие, как на Волге. Только не тот резьбовой скрипящий кошмар, конструкция получилась более элегантной. Стойка здесь неповоротная, а колесо с кулаком поворачиваются, удерживаясь шаровыми опорами.

Подвеска McPherson – всем хорошо, нам – не очень

Проблемы устройства подвески МакФерсон

Вот об этом чуть подробнее. Сегодня на подавляющем большинстве автомобилей передняя независимая подвеска (а часто и задняя) выполнена по схеме McPherson, названной именем инженера, якобы первым ее предложившего.

Суть схемы проста, изящна и технологична:

• Пружина надевается на амортизатор соосно и образует так называемую стойку.
• Верхний конец амортизатора крепится через вращающуюся опору стойки к кузову, нижний – к поворотному кулаку ступичного узла.
• Сам ступичный узел соединен с корпусом автомобиля с помощью рычага, чаще всего треугольного, вернее, трехточечного.
• За счет того, что в опоре стойки находятся мощный резиновый сайлент-блок и подшипник, сама стойка может вращаться вокруг своей оси под действием рулевого управления, а сайлент-блок позволяет стойке качаться, когда автомобиль преодолевает препятствие. Поэтому второе название подвески типа McPherson – «качающаяся свеча».

Математическая модель подвески МакФерсон, делит ее элементы на три группы:

1. Упругие элементы.
2. Гасители колебаний.
3. Связи (линки).

К упругим элементам относятся:

• Пружины,
• рессоры,
• резина сайлент-блоков,
• опоры стоек и т. д. – то есть все то, что многократно сжимается/разжимается.

К связям относятся:

• Тяги,
• шаровые узлы,
• рычаги,
• крепежные болты с гайками.

Но это в чистой теории. В реальности же каждый элемент может относиться к нескольким группам.

Например, многие сайлент-блоки – это и упругие элементы, и связи; рессора – упругий элемент со свойствами гашения колебаний, а стойка – и гаситель колебаний, и элемент связи

В 1965 году началось победное шествие McPherson, после установки на автомобиль «Пежо-204». Решительный успех этого типа подвески обусловлен ее высокой технологичностью и удобством для сборочных конвейеров автопроизводителей. Но у McPherson, при всех ее преимуществах, есть серьезный недостаток – стойка, кроме того что является гасителем колебаний, служит еще и силовым элементом подвески МакФерсон.

На хороших дорогах Европы, Америки и Японии этот недостаток особо не мешает, но вот на наших «направлениях» все не так гладко. Допустим, колесо попадает в очень большую яму и при выходе «натыкается» на ее край. Стойка отклоняется от привычного положения и сминает резину сайлент-блока своей верхней опоры. В какой-то момент сжатие достигает максимума, и резине сжиматься уже некуда. Изгибающее усилие переходит на корпус амортизатора стойки, пытаясь его сломать.

Вот откуда появляются стойки МакФерсон с гнутыми штоками, вырванными сальниками и т. д. Для плохих дорог гораздо предпочтительнее не McPherson, а многорычажная подвеска, которая встречается гораздо реже. Кроме того, у McPherson сильно «гуляет» динамический угол развала при ходах сжатия и отбоя.

Достоинства и недостатки

Подвеска автомобиля, как и остальные механизмы, имеет свои преимущества и, соответственно, есть недостатки. Начнем с хорошего – рассмотрим преимущества.

Имеет относительно небольшие габариты, от сюда небольшой вес. Благодаря своей компактности макферсон подвеска может использовать как для компактных, так и для субкомпактных автомобилей. А не тяжелый вес конструкции позволяет не утяжелять транспорт, таким образом, сохраняется уровень топливного расхода в разумных пределах;

Макферсон подвеска способна выдержать большой вес конструкции;
Надежность. Благодаря тому, что конструкция имеет не много элементов, количество соединительных мест от этого меньше, а значит и надежность выше;
Макферсон подвеска позволяет уменьшить боковые и продольные силы, которые возникают в местах, где присуще крепление к кузову за счет большого расстояния высоты между опорными узлами;
Минимальные затраты на производство. Сборка автомобиля, становится намного проще, так как подвеска собирается, как правило, на отдельном сборочном участке, и устанавливается в один приём;
Применение подвески Макферсон позволяет поперечно поместить двигатель автомобиля с коробкой передач в пространстве под капотом;
Элементы неподрессоренной области подвески имеют гораздо меньший вес;
Конструктивная компактность относительно продольного и поперечного сечения;
Большой ресурс элементов подвески: верхней опоры, шаровой шарнир и рычага. Возможность самостоятельного определения износа. Опора стоики имеет вид опорного подшипника качания, который обладает огромным ресурсом. Шаровая и рычаг так же имеют большой ресурс. Все по тому, что в данном типе подвески эти элементы не подвергаются негативному эффекту от движения авто по неровным участкам дорожного покрытия, за счет этого они долговечны. В случае, когда появляется неустойчивость автомобиля во время движения и к тому же, это сопровождается постукиванием – это значит, что проблемы с подвеской

И на это водитель всегда обратит внимание.

Учитывая массовое применение в автомобилях, макферсон подвеска имеет ряд недостатков:

• Кинематика. В случае большого хода подвески наклон колеса меняется относительно вертикальной плоскости, и чем больше ход подвески, тем больше пределы изменения наклона колеса. Существующие параметры для положительного наклона относительно вертикальной плоскости, меняются на отрицательные в случае сжатия подвески. А это в свою очередь приводит к ухудшению устойчивости и управлению автомобиля из-за недостаточной сцепки колес с покрытием дороги;
• От работы подвески происходит передача усилий на брызговик, о время движения автомобиля. Особенно это усиливается при езде на дорогах с плохой поверхностью. В результате происходит разрушение крепления стойки с брызговиком крыла. При этом происходит появление мелких трещин, что в дальнейшем способствует появлению коррозии. Поэтому, для сбережения всей системы, передвигаться автомобилем необходимо только на ровных поверхностях дороги, в противном случае уменьшается срок службы и износ произойдет намного раньше;
• Так как амортизационная стойка является одним из самых высоконагружаемых элементов подвески, через которую на систему автомобиля передаются все усилия и толчки, она очень часто может приходить в негодность. Очень частой причиной является езда по дороге с неровной поверхностью. Также может произойти поломка клапана стойки, который отвечает за систему амортизации. А, учитывая тот факт, что большая часть современных стоек представляют неразборную конструкции, то менять ее придется полностью (в сборе). Неисправная работа подвески, как правило, приводит к изменению геометрии кузова автомобиля, которую не так уж просто исправить;
• Слабая компенсация продольного крана во время движения автомобиля;
• Работа подвески ухудшается в результате трения штока с направляющей;

• Макферсон подвеска, к тому же является очень шумной во время работы. Поэтому необходимо использовать дополнительный слой шумоизоляции колесных арок авто.

Так же запрещено применять ее для легких грузовиков. Макферсон подвеска – это отличное цена-качество для легковых автомобилей среднего класса и кроссоверов.

Секреты Эрла МакФерсона

Первые независимые подвески появились еще на заре автомобилизма, но уже в них явно просматривались элементы подвески МакФерсон. Конструкция подвески фирмы Sizaire 1905 года разработки — практически копия этой конструкции. Только амортизаторов не было. Не придумали еще. Да и прочность старой подвески не могла быть обеспечена технологиями того времени. Поэтому на какое-то время о ней забыли. Пользовались рессорной подвеской и в ус не дули, до тех пор, пока в 1922 году итальянская компания Лянча не отодвинула рессоры на второй план. Это было еще одно воплощение поворотной стойки, которая имела демпфирующие функции. Стойка у той Лянчи была одновременно и шкворнем, и гасителем колебаний, а совмещение в одном блоке пружины и амортизатора было применено впервые в мире. Так что и здесь МакФерсон не первый.

Многие идеи МакФерсона в Дженерал Моторз часто отбраковывались

С 1933 года немцы и американцы, не сговариваясь, начинают производство двухрычажных пружинных подвесок, которые на тот момент были самыми надежными и самыми прочными. К тому же перед самой войной вошли в моду рычажные амортизаторы, которые идеально вписывались в двухрычажную подвеску. Конструкции со временем усложнялись и ставали дороже, но не хуже. На продажах это не сказывалось никак. До поры до времени. Измотанная войной Европа не могла, по крайней мере временно, пользоваться двухрычажкой, потому что это было слишком дорого, а к конструкции зависимой подвески никто возвращаться все же не хотел. Вот тут и пригодился МакФерсон, который уволился из Дженерал Моторз и поступил на службу в компанию Форд.

Многорычажка или Macpherson

Макферсон часто сравнивают с многорычажной подвеской, которая, сразу скажем, такой же простотой явно похвастаться не может. В ней используется несколько рычагов с каждой стороны, что приводит к удорожанию обслуживания и ремонта, а также возрастают и требования к квалификации мастеров, которые ее обслуживают.

Однако такое обилие рычагов применяется неспроста — они уменьшают нагрузку, снимают часть вибрационных явлений, что, в конечном счете, повышает комфорт для водителя и пассажиров. Именно по этим причинам мы можем наблюдать ее в машинах представительского и спортивного сегментов.

Макферсон не может обеспечить такого комфорта и такого уровня управляемости. Стоит отметить еще возникновение проблемных зон в местах работы поворотных подшипников. Зато, если сравнивать эти 2 конструкции по стоимости и простоте технического обслуживания, то лидирует однозначно Макферсон.

В рамках сегодняшнего обсуждения мы постарались разобрать работу подвески Макферсон и ее сильные, а также слабые стороны. Кому интересно получать регулярно новые материалы — добро пожаловать в число постоянных подписчиков. Обязуемся разбирать и впредь практически полезную информацию. До скорых встреч, уважаемые автолюбители!

Просмотры:1290

0Нравится

Нереализованные возможности

С 1982 года появилась тенденция использования подвески на автомобилях более дорогих и престижных. «Опель Сенатор», «Ауди 100», «Мерседес 124» и практически весь модельный ряд легковых БМВ стали оснащать устройством «МакФерсон». В течение нескольких лет такое решение себя оправдывало. Однако на определенном этапе подвеска независимая МакФерсона стала отставать по своим техническим характеристикам от развития автомобильного производства в целом и уже не подходила для дорогих моделей, которые требовали более качественной кинематики и плавности хода. Кроме того, машины бизнес-класса по своим характеристикам не нуждались в дешевых деталях в принципе.

В итоге подвеска «МакФерсон», устройство которой в целом соответствовало своему прямому назначению, стала применяться в производстве автомобилей эконом-класса, выпускаемых в огромном количестве по всему миру. Принцип действия агрегата позволял совершенствовать конструкцию и делать ее все более технологичной и удобной для сборочного процесса.

Положительные и негативные качества

Широкое распространение подвеска МакФерсона получила по ряду положительных качеств:

• Дешевизна производства. Малое количество составных частей делает этот тип подвески один из самых недорогих;
• Надежность. Простота конструкции обеспечивает достаточно большой ресурс;
• Универсальность. Эта подвеска хорошо работает как спереди (за счет использования стойки в качестве поворотного кулака), так и сзади;
• Сниженная нагрузка на некоторые подвижные элементы. Все основные усилия на себя принимает стойка, сайлент-блоки и шаровые опоры же обеспечивают подвижность соединения, поэтому им свойственен большой ресурс;
• Малые размеры. Малое количество составных частей позволяет использовать такую подвеску даже на самых компактных автомобилях;
• Большой ход подвески. Благодаря этому при преодолении больших неровностей вероятность пробоя подвески и передачи ударного усилия на кузов снижена;

Несмотря на все достоинства это не делает подвеску МакФерсона идеальным вариантом для использования на авто, поскольку недостатков у нее тоже немало:

• Ухудшенная кинематика. При больших ходах стойки углы развала-схождения не придерживаются и меняются в очень широком диапазоне. Изменение же их сопровождается снижением управляемости и устойчивости авто, а также повышенным износом шин;
• Надобность в усилении кузова в верхней точке крепления стойки. В этой части на кузов воздействуют достаточно большие нагрузки, что приводит к появлению трещин, возникновению коррозии;
• Высокая нагруженность стойки. Из-за этого ресурс этой составляющей значительно снижается;
• Сложность обслуживания стойки. Для проведения обслуживания и замены ее составных частей приходится этот элемент конструкции полностью извлекать, а для разборки потребуется специальный инструмент;
• Повышенная шумность работы. Из-за этого подвеску МакФерсона не используют на премиумных авто, отдавая предпочтения многорычажному типу, обеспечивающему большую плавность хода и бесшумность.

И хоть негативных качеств у МакФерсона достаточно много, она пока является одним из лучших вариантов независимой подвески.

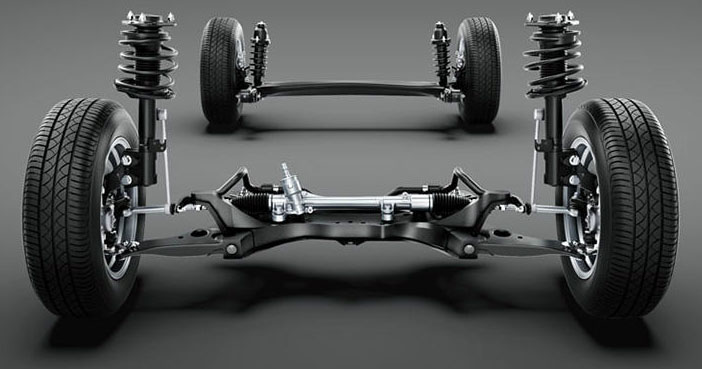

Подвеска Toyota Corolla

Она очень проста, надежна и дешева, что и делает ее популярной. Доказательством тому является тот факт, что все совершенствования касаются лишь доработок составных частей, а не переделки самой подвески.

Так, передовыми разработками для улучшения работы этой подвески являются разве что установка гидропневматического амортизатора, дающего возможность изменять жесткость, и установки дополнительного шарового шарнира (верхнего), что позволяет использовать один из них в качестве направляющего, а второй — рулевого. Это в свою очередь сказывается на повышении управляемости при движении по неровностям.
