Что делать, если иммобилайзер не видит ключ и не дает завести машину
Содержание:
- Модель Лада Калина: иммобилайзер, снятие и отключение функции ИММО
- Как узнать код иммобилайзера. Калькуляторы кодов
- Общая проверка при неисправностях иммобилайзера
- Ремонт своими руками
- Отключение иммобилайзера своими руками
- Технические способы разблокирования запуска двигателя
- Характеристика иммобилайзера на Калине
- Как активировать иммобилайзер на Приоре
- Проверка иммобилайзера
- Разрешение проблем
- Что в итоге
Модель Лада Калина: иммобилайзер, снятие и отключение функции ИММО
Прежде всего, если рассматривать аварийное отключение иммобилайзера, необходимо знать, где находится иммобилайзер на Калине, а также как отключить иммобилайзер своими руками. Если коротко, блок управления иммобилайзером на Лада Калина расположен под панелью приборов (в области центрального воздуховода системы вентиляции и отопления салона).
Также в замке зажигания установлена антенна для считывания сигнала (имеет форму кольца). Чип-транспондер установлен в головке ключа. Считывание метки ключа происходит автоматически, когда водитель вставляет ключ в замок зажигания.
Например, при разборке Калины 1 без кондиционера:
- Сначала потребуется отключить АКБ, открыть пепельницу, открутить 4 винта крепления корпуса, вынуть его из специального гнезда.
- Далее снимаются 2 заглушки, стоящие сбоку от кнопки включения аварийки. После нужно открутить 2 винта крепления под заглушками.
- Затем снимаются переключатели температуры и направления обдува. Теперь можно тянуть на себя центральную облицовку, аккуратно сняв ее защелок.
- После необходимо отсоединить электрические разъемы, подведенные к элементам на облицовке.
- Снять штатный блок, закрепленный двумя винтами в пластиковом корпусе под центральным воздуховодом;
- Далее нужно нажать на фиксатор и отключить разъем от блока.
Данная информация может быть полезна, если с блоком возникли проблемы, а также при установке дополнительного оборудования, необходимости интегрировать обходчик иммобилайзера т.д.
Добавим, что также есть и другие способы отключения, которые зависят от типа блока управления (ЭБУ) на конкретном авто. Например, блок Bosch М7.4 можно прошить так, что запуск двигателя будет происходить без проблем, ключ с меткой не нужен. При этом значок иммобилайзера будет загораться и затем погаснет после запуска двигателя.
В свою очередь, блок Bosch 7.9.7 потребует перепайки резистора, после чего осуществляется прошивка. Однако если стоит блок Январь 5.1 или Январь 7.2, убрать функцию иммобилайзера из блока несколько сложнее. Если коротко, нужно выпаивать и перепрошивать флеш-память EEPROM, интегрировать отдельные схемы и т.д.
Само собой, иммобилайзер Лада Калина в подобных случаях лучше доверить опытным специалистам, которые обладают определенным навыками и знаниями, а также опытом выполнения подобных работ. В противном случае есть риск повредить электронные устройства со всеми вытекающими последствиями.
Как узнать код иммобилайзера. Калькуляторы кодов
Увы, в реальности мы живем в мире, где и в разы более сложная защита взламывается. Поэтому, чем старше машина, тем больше вероятность, что калькулятор кодов иммобилайзера для нее давно общедоступен или в худшем случае продается за деньги в Интернете. Ради разовой процедуры мало смысла покупать программу, проще обратиться туда, где она гарантированно есть: в частный сервис, предлагающий услуги перепрограммирования иммобилайзеров.
Сами автопроизводители часто упрощали механизм защиты, который мы описали выше. На автомобилях Renault никакой связи пин-кода программирования ключей с VIN самого автомобиля изначально не было. Пин вычислялся из серийного номера, который нанесен внутри самого ключа, и «кода типа автомобиля», указанного на наклейке кузова, с помощью программы Trantir, входившей в состав дилерского программного обеспечения… и очень быстро разошедшейся по Интернету.

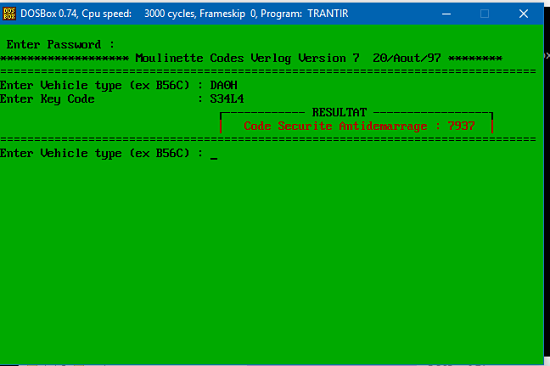

Скачав программу (причем, как и все старое программное обеспечение Renault, написана она исключительно под MS-DOS, так что на современных операционных системах потребуется еще и эмулятор), достаточно ввести запрошенные данные и получить искомый код.

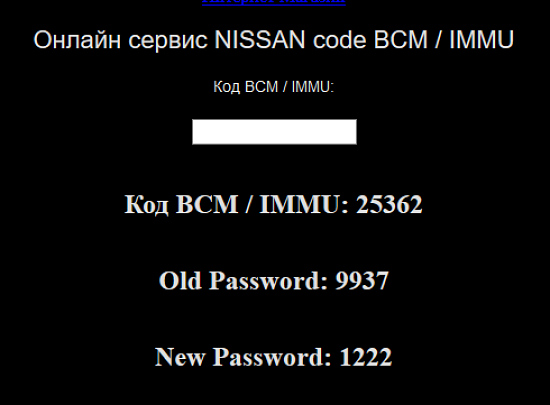

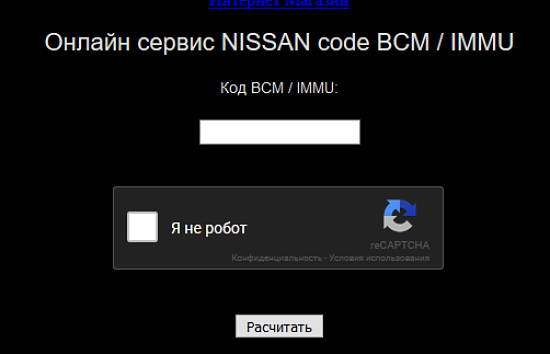

Если у Вас Nissan, то калькулятор кодов есть и вовсе в онлайне.
Здесь найти, где находится код иммобилайзера (точнее – «исходник» для калькулятора), без пояснений тоже не получится. На «Ниссанах» ряда моделей (увы, и этот калькулятор не универсален) пин-код рассчитывается не из VIN, а из номера BCM – бортового коммутационного модуля, который среди прочего отвечает и за считывание ключей. На корпусе блока найдёте наклейку с буквенно-цифровым кодом наподобие 284В2-ХХХХХ, где ХХХХХ – это те пять символов, которые и нужно «скормить» калькулятору. Например:
На «Фордах» (и «Маздах» на общей с ними платформе) реализован принцип incode/outcode – здесь контроллер самостоятельно формирует некоторую последовательность цифр (incode), на которую для запуска процедуры прописки ключей нужно дать корректный ответ (outcode).Принципиальной разницы с описанным выше примером расчета пин-кода через VIN нет.
А вот Kia и Hyundai описанный нами алгоритм иллюстрируют самым лучшим образом. На автомобилях, оборудованных ICM SMARTRA-3 (выпущенных с июня 2007 года), для получения пин-кода используется полный VIN автомобиля, на более старых машинах – только его последние цифры.
Ещё кое-что полезное для Вас:
- Как отключить иммобилайзер?
- Что делать, если иммобилайзер не видит ключ и не дает завести машину?
- Что такое обходчик штатного иммобилайзера?
Общая проверка при неисправностях иммобилайзера
Прежде чем произвести отключение блока и ремонтировать неполадки своими руками, следует разобраться в признаках и причинах поломки.
Для этого следует выполнить проверку и осуществить определенные действия, которые позволят убедиться в том, что сломался именно иммо:
- Зарядите аккумуляторную батарею. Если она разряжена, демонтируйте АКБ и восполните его заряд с помощью ЗУ.
- Если используется неоригинальный ключ для разблокировки иммобилайзера, рекомендуем воспользоваться оригинальным устройством, рекомендованным производителем. Возможно, причина неработоспособности блокиратора заключается в выходе из строя метки. Тогда чинить штатный иммо нет смысла, целесообразно произвести ремонт ключа или поменять его на рабочий.
- Извлеките ключ зажигания из замка, попробуйте найти неполадку с ним.
- Иммобилайзер представляет собой электронное устройство, поэтому любые гаджеты и девайсы могут привести к появлению помех при передаче сигнала между блоком и ключом. Рекомендуем отключить и убрать подальше все устройства, которые могут стать причиной помехи. Если после этого работа иммо стабилизируется, то блокиратор исправен.

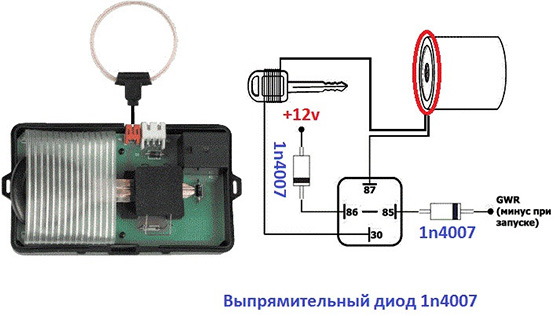

Схема подключения блокиратора
Признаки поломок
По каким признакам можно определить наличие ошибки в работе иммобилайзера автомобиля:
- Стартерное устройство не вращает коленчатый вал при попытке запустить силовой агрегат.
- Стартер вращает коленвал, но не заводит мотор.

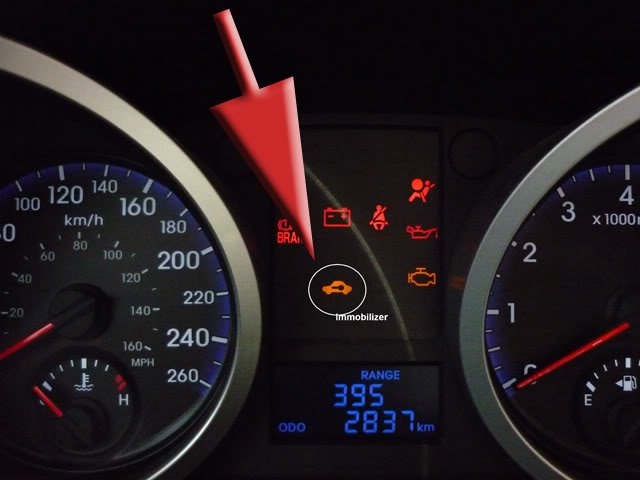

- На контрольном щитке автомобиля появился индикатор в виде неисправного иммобилайзера или значка Чек Энджин.
- Автовладелец пытается открыть либо запереть двери машины посредством пульта, но устройство не реагирует.
При появлении первых признаков надо проверить блокиратор, иначе он откажет в самый неподходящий момент.
Причины неисправностей
Неполадки в работе иммо могут относиться к одному из двух типов:
- Программные неполадки. Такие поломки связаны с неправильной работой программного обеспечения управляющего модуля мотора, блокиратора или чипа в брелке. Неисправность решается путем демонтажа устройства и его перепрошивки. Если причина неполадки связана с ключом, то его чип подлежит ремонту, если неисправность несерьезная.

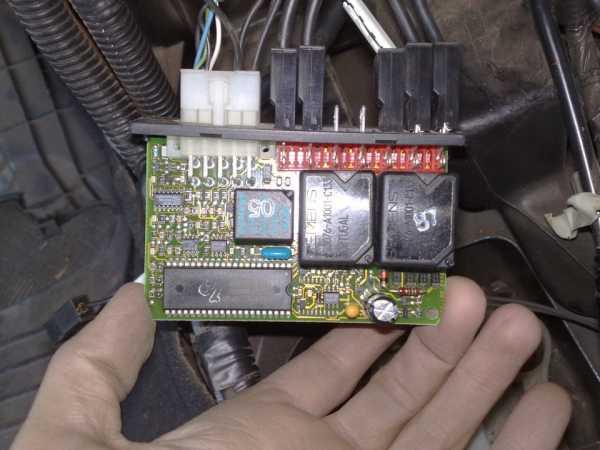

- Неполадки аппаратного характера. При такой проблеме ломаются платы или появляются неполадки в функционировании одного из основных элементов системы. Для определения причины требуется детальная диагностика.
Алексей З в своем ролике рассказал, как произвести ремонт блокиратора силового агрегата.
Какие существуют причины неполадок:
- Аккумуляторная батарея отключалась от бортовой сети при активированном зажигании. Такую ошибку часто допускают неопытные автолюбители. Если транспортное средство обладает жесткой привязкой к ключу, то неисправностей в работе иммобилайзера не возникнет. Но некоторые модели авто Мерседес и БМВ достаточно чувствительно относятся к этому нюансу. Для ликвидации неполадки потребуется помощь специалиста.
- Аккумуляторная батарея разрядилась при запуске двигателя. Если в работе силового агрегата возникли неисправности, но водитель пытался завести двигатель, прокручивая стартер, могут возникнуть проблемы. Особенно это актуально для холодного времени года. В это время автовладельцы часто крутят коленвал стартерным устройством до последнего, пока аккумулятор не разрядится.
- Причина может быть связана с заменой силового агрегата или управляющего модуля. Если мотор не подлежит ремонту или ремонтировать его нецелесообразно с финансовой точки зрения, автовладелец его поменяет. При покупке подержанного силового агрегата рекомендуем приобрести весь комплект для управления ДВС — центральный модуль, иммо, а также чип-метку. В противном случае придется заново привязывать ключ к управляющему модулю, а сделать это самостоятельно сможет не каждый.
- Неполадки в функционировании электрических устройств и оборудования. К примеру, могло перегореть предохранительное устройство, отвечающее за сохранность блокиратора двигателя.
- Выход из строя прошивки. Вся кодировка блокирующих устройств сохраняется на плате eeprom. Эта схема относится к категории постоянных запоминающих устройств. В результате длительной эксплуатации или программных сбоев прошивка «слетит», схему придется программировать заново.

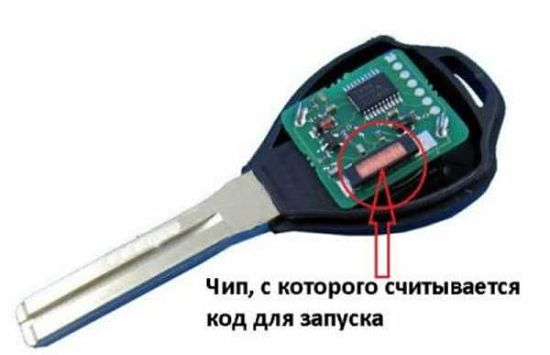

- Поломка непосредственно чипа. Этот элемент устанавливается в ключ управления иммобилайзером. Извлечь элемент из него и продиагностировать непросто, требуется специальное оборудование. В продаже можно найти специальные приспособления, предназначенные для определения неполадок в работе чипов. При их использовании устройство не придется извлекать.
1. Ключ блокиратора
2. Управляющий модуль
Ремонт своими руками
Если вы не знаете, как устранить проблемы в работе иммо, можно установить обходчик.
Плохой контакт антенны с приемником
Если причина заключается в плохом контакте антенны с приемником, то блокиратор двигателя будет часто выдавать неисправности. Иногда запуск силового агрегата возможен после нескольких десятков попыток запуска. Появление этой неисправности связано с воздействием вибраций при движении. Если штекеры антенного адаптера и разъем на приемнике выполнены некачественно, контакты изнашиваются быстрее. Также они могут окислиться, слабый сигнал иногда связан с попаданием грязи и жира на разъем. Проблемы в приеме и передаче сигнала могут возникнуть не сразу, а спустя определенное время, все зависит от внешних факторов. Для устранения неисправности следует отключить приемник от антенного адаптера, выключить питание, после чего обработать контакты на разъеме специальным средством для удаления грязи и окисления. При необходимости контактные элементы антенны поджимаются.
Плохой контакт одного из штекеров электроцепи

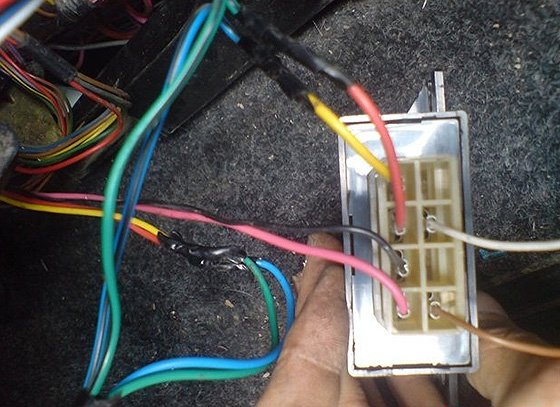

Если причина заключается в некачественном контакте одного из штекеров электроцепи, потребуется снять все провода, подключенные к блокиратору двигателя, и произвести диагностику штекеров. Требуется проверить каждый разъем на электроцепях и управляющем модуле. Чистка контактов осуществляется специальным средством.
Неисправность в работе контроллера при пониженном напряжение в бортовой сети
Неисправность может быть связана с неполадками в работе генераторного устройства или разрядом аккумулятора. Для восстановления рабочего состояния блокиратора следует отключить батарею от питания на 30 минут.
Практика показывает, что подключение заряженного аккумулятора в большинстве случаев позволяет восстановить работу противоугонного устройства. За 30 минут заряд АКБ незначительно увеличится, но если этого не произошло, то батарею надо зарядить. Если после заряда иммобилайзер отказывается работать, требуется произвести диагностику управляющего модуля. По результатам проверки может возникнуть необходимость программирования нового ключа либо перепрошивки блока.
Иммобилайзер не может определить ключ в результате магнитного излучения
Такая проблема актуальна для жителей крупных городов, паркующих свои автомобили в центре города.
Сильное магнитное поле может образовываться вокруг:
- трансформаторных подстанций;
- сварочного оборудования;
- микроволновых печей и т. д.
Воздействие электромагнитных волн может привести к полному выходу из строя чипа. Но обычно проблема проявляется в виде сбоев, которые блокируют систему. Потребуется разблокировать иммобилайзер двигателя, в противном случае автомобиль не сможет ехать. Чтобы отключить питание от блокиратора, можно обратиться к специалистам или выполнить эту задачу самостоятельно.
Для отключения своими руками понадобится:
- компьютер или ноутбук;
- ПАК-загрузчик;
- изолента;
- гаечный ключ на 10.
Процедура выполняется аналогично на всех транспортных средствах, но могут наблюдаться незначительные отличия:
- Если блокиратор силового агрегата находится над управляющим модулем мотора, то отключить устройство несложно. Необходимо демонтировать контроллер, выкрутить четыре винта и гайку, фиксирующие его корпус, после чего произвести разбор устройства.
- После этого девайс отключается и из его памяти удаляются информация, для этого используется компьютер с подключенным ПАК-загрузчиком.
- Вам надо произвести восстановление диагностической линии, после чего установить перемычки, это позволит наладить связь с диагностическим разъемом и управляющим модулем. Иногда при выполнении этой задачи требуется перезаписать Flash.
- Для сохранения всех опций блокирующего устройства надо обрезать входящие электроцепи и заново соединить их друг с другом. После этого разъем монтируется на место.
Проблемы с ключом
Если произошло механическое повреждение устройства и чип вышел из строя, придется обращаться к специалистам за помощью. В зависимости от характера повреждения, чип можно попытаться восстановить, но помогает это не всегда.
Если элемент полностью разрушен и восстановлению не подлежит, его придется заказывать у официального дилера. Иногда причина неработоспособности обусловлена разрядом батарейки, причем симптомы могут аналогичными, как и при плохом контакте антенны. Передача сигнала будет осуществляться со сбоями. Проблема решается путем замены источника питания.
Андрей Кувшинов рассказал, как произвести быстрый ремонт блокиратора силового агрегата.
Отключение иммобилайзера своими руками
Процедура выключения блокиратора выполняется по-разному в зависимости от модели микропроцессора.
Блок Bosch М7 4
Чтобы удалить иммобилайзер, потребуется:
- ПК либо ноутбук, на который заранее устанавливается утилита Winflashecu v.1.14;
- кабель с адаптером K-Line, подойдет универсальный вариант;
- программа, с помощью которой микропроцессор сможет работать с отключенным блокиратором;
- несколько кабелей разной длины.
Процедура отключения выполняется так:
- От АКБ отсоединяются провода с клеммами. Также надо отключить разъемы с кабелями от модуля ЭСУД, который расположен в моторном отсеке машины. Для выполнения этой задачи производится снятие верхней пластиковой крышки, затем извлекается плоский фиксатор колодки. Речь идет о большом разъеме, маленький штекер можно не трогать.
- Затем провод устанавливается в контакты А4 и В2 со стороны колодки. Данные проводники применяются для обеспечения дополнительного питания на 12 вольт. Для выполнения задачи их надо подключить к аккумулятору, используя промежуточный переключатель. Производится монтаж штекера на место, фиксатор закрепляется.
- Адаптер K-Line с проводом устанавливается в диагностический разъем, который находится в салоне. Чтобы получить к нему доступ, надо демонтировать пластмассовую крышку, расположенную на центральной консоли.
- В настройках ПК выставляется скорость передачи информации на 38400 бит/с.
- Запускается установленная ранее программа. В окне настроек надо указать номер порта, выставленную скорость, а также тип микропроцессорного модуля иммо. В нижнем углу должна гореть надпись «Отсутствие связи». Затем на контактные элементы А4 и В2 подается питание. Производится активация зажигания, в результате чего надпись «Отсутствие связи» поменяется на «Связь с ЭБУ». Одновременно клавиша запуска операции станет активной.
- Производится считывание данных с EEPROM, это ПО блока управления. Эту информацию надо сохранить на ПК.
- Затем выбирается новое ПО на компьютере, выполняется его загрузка в память микропроцессора. Для этого кликается клавиша «Запись EEPROM». Начинается процедура загрузки, которую надо завершить. После этого утилита на компьютере закрывается, а зажигание в автомобиле отключается.
- Производится отключение кабелей дополнительного питания к пинам разъема. Надо убедиться в том, что иммоиблайзер удалось убрать. При запуске двигателя без чипа индикатор на контрольном щитке будет загораться на несколько секунд и исчезать.
Блок Bosch 7 9 7
Чтобы отключить иммобилайзер на Калине с таким ЭБУ, его придется доработать. Для этого необходимо выполнить перепайку одного резисторного элемента. Процедуру рекомендуется доверить специалистам. Когда задача будет завершена, выполняется перепрошивка устройства.
Пользователь Vlad V рассказал о самостоятельном отключении блокиратора двигателя в автомобилях, оборудованных блоком 7 9 7.
Блок Январь 7 2
Для осуществления задачи понадобится:
- K-Line адаптер, к примеру, ВМ9213;
- ПК либо ноутбук, на который ставится утилита ЧипЛоудер 1.97.7;
- паяльник, мощность которого составит 25-40 Вт, а также канифоль и олово;
- несколько кабелей с выключателем;
- резисторный элемент, его сопротивление составит 3,6-5 кОм;
- разъемы для соединения кабелей с микропроцессором;
- аккумулятор на 12 вольт.
Процедура отключения осуществляется так:
- Производится выключение питания в электросети машины, для этого от АКБ отсоединяется клемма с зажимом. Выполняется демонтаж микропроцессорного модуля.
- Корпус блока управления оборачивается изолятором. Выполняется сборка схемы в соответствии с фото.
- Затем адаптер подключается к ПК либо ноутбуку.
- Используя переключатель, надо сымитировать работу системы зажигания.
- Производится запуск утилиты на компьютере. После ее старта необходимо установить связь с микропроцессорным модулем.
- Выполняется считывание заводской прошивки с блока управления. Информация сохраняется на жесткий диск ПК. После успешного считывания кликается клавиша «Удалить иммо». Необходимо дождаться, пока на экране компьютера не высветится подтверждающее окошко с текстом «Блокиратор удален».
- Программа закрывается, производится деактивация зажигания с помощью переключателя.
- Прежде чем выполнить монтаж микропроцессора на авто, надо отключить импульс от блокиратора ДВС. При снятом разъеме с помощью куска провода необходимо выполнить замыкание контактных элементов под номерами 9 и 18.
Технические способы разблокирования запуска двигателя
Систему запуска двигателя в автомобиле сигнализации блокируют:
- по CAN-шине комплексным программированием режимов;
- по стартеру (реле-прерыватель цепи втягивающего реле стартера);
- по цепи насоса подкачки топлива;
- по цепям питания форсунок, инжекторов.
Есть более изощренные блокировки: по концевому переключателю режимов АКПП, цепям питания и связи иммобилайзера, в разрыв цепей блока управления двигателя. Такие блокировки производится либо по индивидуальному заказу, либо при самостоятельной установке. Плохо, что в большинстве случаев, они забываются, разблокировать их тогда крайне сложно.
В любом варианте, начинать работы необходимо с получения доступа к головному блоку автомобильной сигнализации. Он обычно расположен под приборной панелью, за блоком предохранителей и реле, слева от педалей в нижнем левом углу салона, за обшивкой. Место обычно выбрано крайне неудобное для работы.
Возле головного блока должны «висеть» дополнительные предохранители и реле. Начинать следует с их проверки. Иногда необходимо приложить немало усилий, чтобы добраться до них. Необходимо трезво оценить свои возможности. Перед глазами может возникнуть приблизительно такая картина.
Необходимо отделить все штатные провода от сигнализации, по возможности, извлечь ее поближе.
Необходимо проверить места соединений проводки сигнализации со штатной электропроводкой автомобиля. Если соединения некачественные, возможно, нарушен контакт.
По качеству изоляции мест соединений можно судить о качестве монтажа сигнализации. Опытные установщики места соединений проводов помещают в термоусадочные кембрики (более механически надежно, в них не проникает влага).
Если установлена сигнализация, работающая по CAN-шине, при отсоединении этой шины, блокировка может сняться автоматически. Следует проверить этот вариант. Для этого необходимо от головного блока сигнализации отсоединить все контакты.
Если и данный вариант не проходит, необходимо искать все реле, которые обслуживает сигнализация. Они могут «висеть» рядом с блоком сигнализации либо быть пристегнуты пластмассовым хомутом. Если сигнализация установлена некачественно, реле может выглядеть как-то так.
Для того, чтобы восстановить блокировки, можно замкнуть блокирующие контакты реле самостоятельно. Для этого необходимо воспользоваться схемой реле, размещенной на ее корпусе. Можно эту операцию провести без схемы, если под рукой есть мультиметр.
В самом крайнем случае, можно вскрыть с помощью отвертки или ножа пластмассовую крышку реле (там есть защелки). Затем следует пальцем надавить на якорь реле, замкнув контакты принудительно. Перед этим, конечно, следует проверить, срабатывает ли реле в момент включения зажигания или старта. Если срабатывает, вскрытие будет бесполезным.
Если в автомобиле установлена сигнализация с автозапуском, возможной причиной отказа запуска может быть неисправность обходчика иммобилайзера. Электрическая схема его включения может быть организована последовательным методом.
В таком случае обрыв проводов, ведущих к ней, может привести к блокированию запуска штатным иммобилайзером. Территориально обходчик расположен обычно под рулевой колонкой, или спрятан за блоком реле и предохранителей. Необходимо его найти и прозвонить проводку. В том случае, если используется бесключевой обходчик, может произойти программный сбой устройства. Тогда необходимо временно отключить функцию автозапуска на сигнализации.
Характеристика иммобилайзера на Калине
На ВАЗ иммо представляет собой штатное противоугонное устройство, которое ставится на все инжекторные Лады, кроме классических моделей. При производстве транспортного средства эти системы находятся в необученном состоянии, соответственно, опция защиты у них отключена. Комплектация иммобилайзера включает в себя три ключа — два рабочий и один так называемый мастер.
Где находится?
В автомобилях Калина, Приора и других моделях устройство, позволяющее блокировать ДВС, располагается внутри центральной консоли. Блок управления можно увидеть за пластиковой облицовкой в салоне машины, в частности, в районе печки, где расположены дефлекторы подачи воздушного потока. Чтобы получить доступ к микропроцессорному модулю, потребуется демонтировать часть приборной панели. Антенный адаптер, который предназначен для связи блока управления с ключом-меткой, устанавливается на рулевой колонке рядом с выключателем зажигания.
Такое место монтажа в отзывах потребители называют неудачным. К нему сложно получить доступ, а штекер на разъеме подключения часто заливается рабочими жидкостями, которые попадают в воздушные каналы. С такой проблемой нередко сталкиваются при выполнении промывки радиаторного устройства системы кондиционирования.
Канал «Полезные советы от Шурани» рассказал о расположении, а также неисправностях штатного иммо на Калине.
Принцип действия

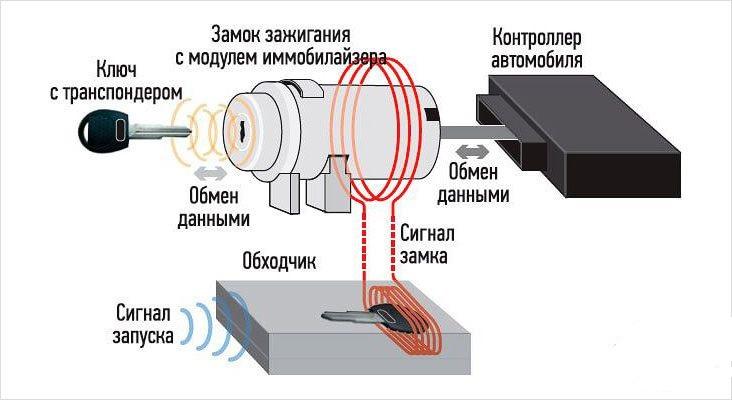

Работа противоугонного средства основана на обмене информацией ключа с микропроцессорным модулем. Последний, идентифицируя метку, дает разрешение или запрещает запуск системы. Независимо от системы дополнительные блокировки ДВС не производятся. Разрешение на пуск силового агрегата дается микропроцессорным модулем исключительно после успешной авторизации ключа. Если произойдет попытка запуска ДВС на автомобиле, где не была отключена охрана, то блок управления заблокирует работу электроцепей зажигания и топливного насоса. Процедура блокирования может производиться несколькими методами, а их реализация зависит от комплектации транспортного средства.
В более продвинутых версиях Калин выключение двигателя происходит через определенное время после его запуска. По истечении этого интервала силовой агрегат заблокируется без видимых причин. Злоумышленник подумает, что мотор неисправный и, вероятнее всего, покинет место преступления.
Для того чтобы иммобилайзер понял, что автомобиль взламывается, есть два способа:
В первом случае происходит распознавание метки, установленной в ключе, который вставляется в замок. В соответствии с полученной информацией микропроцессорный модуль определяет, как активировать защиту.
В бесконтактном случае методика опознавания более сложная, при ее работе применяются сигналы радиопередатчиков. Если автовладелец с ключом находится рядом с машиной, то противоугонное средство будет в отключенном состоянии. Как только ключ отдаляется от радиопередатчика, блокиратор автоматически включает защиту и не дает завести ДВС. Любые попытки запуска расцениваются иммобилайзером как взлом.
Подробно о принципе действия иммо, а также об их разновидностях рассказал автоэлектрик Сергей Зайцев.
Как активировать иммобилайзер на Приоре
На заводе АПС не проходит процедуры активации, ее проводит мастер в салоне продажи по желанию покупателя автомобиля. При строгом соблюдении инструкции ее можно пройти самостоятельно по следующему алгоритму:
- При закрытых дверях машины включить обучающим ключом с красной вставкой зажигание автомобиля.
- После срабатывания 3 звуковых сигналов (писков) вынуть ключ из замка.
- Вставить рабочий черный ключ и активировать зажигание, допустимая длительность процедуры 5 секунд.
- Система просигнализирует 3 писками и через некоторое время — еще 2.
- Вытащить рабочий ключ и также быстро включить зажигание обучающим ключом.
- Услышать серию звуковых сигналов (3+2).
- Отключить зажигание, ключ не вынимать.
- Дождаться одного звукового сигнала.
- Включить зажигание и не выключать до появления одного гудка с клаксона и кратковременного включения аварийной сигнализации.
- Отключить зажигание, не вынимать ключ до гашения индикации значка иммобилайзера на панели приборов.
Если в процедуре были допущены ошибки, активация системы не произойдет, но ее можно повторить. При неоднократном отрицательном результате необходимо обратиться на СТО.
Проверка иммобилайзера
Перед началом поиска причины поломки иммобилайзера следует проверить и исправить по необходимости следующие части автомобиля:
- Аккумулятор, и в случае недостаточного заряда дозарядить.
- Использовать оригинальный ключ зажигания, применяющийся в конкретной модели автомобиля.
- Убрать электронные гаджеты и другие устройства, способные создать помеху сигналу иммобилайзера.
Осуществить проверку работоспособности устройства можно, обернув ключ в пищевую фольгу и вставив его в замок зажигания. Если на приборной панели не засветится индикатор ключа по причине экранирования сигнала, автомобиль не заведется. При снятии фольги двигатель должен запускаться.
Разрешение проблем
Что делать, если иммобилайзер заблокировал запуск двигателя? В первую очередь убедитесь, что сам по себе он функционирует нормально – индикатор на приборной панели (если он есть) указывает на то, что код чипа не распознан. Если же индикатор при включении зажигания «не подает признаков жизни», то скорее стоит начать с проверки электрики – возможно, вылетел предохранитель на участке цепи, где запитан блок иммобилайзера.
Не распознаваемый системой ключ перепропишите – это решает проблемы. Однако существуют два способа программирования иммобилайзера. В первом случае, применяющемся на большинстве иномарок, программирование кодов ключей осуществляется дилерским диагностическим сканером, через внутреннюю сеть (запрос идет на серверы завода-изготовителя). За один раз прописывается весь комплект ключей, так как в начале процедуры обучения данные о ранее прописанных ключах из памяти стираются. Так что сам владелец ничего сделать с иммобилайзером не может:он обращается к официальному дилеру своей марки или в фирму, специализирующуюся на подобных работах. Собственно говоря, существование универсальных приборов для обучения иммобилайзеров и «играет на руку» угонщикам. И к выбору компании, предлагающей услуги по обучению иммобилайзеров, стоит подойти внимательнее – владелец автомобиля не проконтролирует, сколько ключей пропишут на самом деле, может обнаружиться и «лишний» на будущее.
Второй способ обучения иммобилайзера предполагает наличие в комплекте мастер-ключа, используемого для программирования остальных. Это позволяет владельцу самому выполнять обучение иммобилайзера, но только в том случае, если распознается сам мастер-ключ. Подобный механизм обучения имеет, например, прекрасно знакомый владельцам ВАЗов, начиная с «Калины», блок АПС-6.
Вас также заинтересует:
Для программирования «рабочих» ключей с помощью обучающего на блоке АПС-6 надо:
- Закрыв двери, включить зажигание обучающим ключом.
- Выждать не менее 6 секунд, затем выключить зажигание. Индикатор иммобилайзера перейдёт в режим моргания с высокой частотой, указывая на начало процедуры обучения.
- Вставить прописываемый ключ в замок и включить зажигание. Сделайте это, пока индикатор иммобилайзера не погас. Зуммер подаст три звуковых сигнала, указывая, что чип в ключе распознан и считан. Если индикатор гаснет, а звуковых сигналов нет, это означает либо то, что зажигание включено слишком поздно (повторите шаг 1 и далее), либо то, что иммобилайзер неисправен.
- Подождать, пока не прозвучат еще два сигнала. Это подтверждает, что код ключа записан в память контроллера.
- Повторить шаги 3 и 4 для остальных ключей.
- После выключения зажигания последним прописываемым ключом с паузой не более 6 секунд нужно снова вставить в замок обучающий ключ и включить зажигание. Сначала прозвучат три писка зуммера, затем – еще два.
- Выключить зажигание, но не вынимать ключ из замка, пока не раздастся одиночный сигнал. Частота моргания индикатора иммобилайзера увеличивается. Если нет, вернитесь к шагу 1 и попробуйте заново. Вторичная ошибка однозначно укажет на то, что обучение с этим мастер-ключом невозможно. Поэтому обращайтесь в сервис.
- Когда раздастся одиночный сигнал, нужно быстро включить зажигание. Зуммер подаст тройной сигнал, а индикатор иммобилайзера погаснет. Через 2-3 секунды зажигание выключите. Автомобиль отреагирует морганием аварийной сигнализации и звуковым сигналом.
- Вынуть обучающий ключ. Перед тем, как проверить работу прописанного ключа, подождите как минимум 10 секунд.
Процедура выглядит сложно, но зато это гарантирует, что пользователь не сможет случайно запустить переобучение при простом использовании мастер-ключа для включения зажигания.
В некоторых системах без мастер-ключа производитель предусматривает аварийные пин-коды для программирования ключей. На старых Renault пин-код высчитывают через программу Trantir по шифру, который нанесен внутри корпуса ключа, на Kia/Hyundai до 2007 года выпуска определяется по последним цифрам VIN даже без специальных программ (онлайн-сервисы), и так далее. Сам ввод кода выполняется и штатными средствами автомобиля (у Renault внутрисалонной кнопкой блокировки дверей) и через диагностический разъем. В этом случае придется купить адаптер, для старых автомобилей недорогих устройств типа VAG K-Line c Aliexpress. Нужный софт найдёте в Интернете. На уже упомянутых Kia/Hyundai используется программа Cascade, в которой процесс обучения иммобилайзера интерактивен и вынесен в соответствующий пункт меню.
Что в итоге
С учетом приведенной выше информации становится понятно, что иммобилайзер на Лада Калина в случае возникновения сбоев в его работе следует отключить и включить повторно. Такая «перезагрузка» в отдельных случаях позволяет завести мотор и в дальнейшем эксплуатировать машину без проблем.
Если же необходимо полностью удалить иммобилайзер, тогда потребуются определенные манипуляции с блоком, которые самостоятельно выполнять не рекомендуется. В таком случае необходимо обращаться к опытным специалистам, которые специализируются на ремонте подобных устройств.
Напоследок отметим, что кроме штатного иммо, запуск двигателя также может блокировать и автомобильная сигнализация. В этом случае необходимо точно определить источник проблемы, после чего подбирать наиболее подходящие методы для устранения возникших сбоев или неисправностей сигнализации, иммобилайзера (как штатного, так и стороннего) или целого охранного комплекса в автомобиле.
