Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

• регулируемые;
• нерегулируемые.

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

• внешнее;
• внутреннее.

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

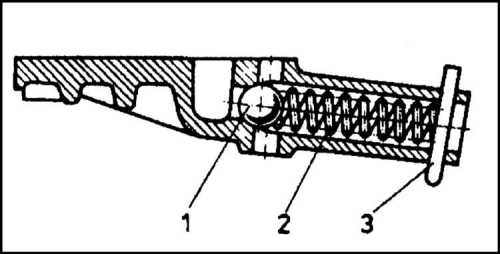

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

• шарик (элемент №1 на рисунке);
• пружина (№2);
• упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.

Строение масляного насоса

Работа масляного насоса двигателя обеспечивается вращающимся валом. Непосредственно вал через зубчатую передачу может быть связан с одним из основных валов двигателя – коленчатым валом, распределительным валом газораспределительного механизма, или используемого в последнее время дополнительного приводного вала.

Во многом технические усовершенствования масляных насосов сегодня ограничиваются изменением формы и количества зубьев шестеренок, но принцип, заложенный в шестереночном насосе, практически не меняется. Такой подход в целом оправдан из-за своей дешевизны и простоты в производстве такого оборудования. Конвейерная сборка двигателей с использованием робототехники дает возможность продолжать использовать этот вариант конструкции насоса.

Несмотря на небольшие габариты, масляный насос все-таки является одни из главных потребителей энергии двигателя, подсчитано, что при работе во время заводки и первых минут прогрева двигателя он потребляет до 8% мощности двигателя, вот почему важно прогревать двигатель перед началом движения. Расположенный в нижней части корпуса двигателя насос в большинстве моделей автомобиля не имеет отдельного корпуса

Приводной вал, вал на котором крепится ведомая шестерня, да и сами рабочие шестерни находятся в одной из камер, размещенных в самом корпуса блока цилиндров. Рациональность такого размещения обусловлена необходимостью максимального уменьшения размеров двигателя и возможностью работы насоса непосредственно в масляной ванне поддона двигателя

Расположенный в нижней части корпуса двигателя насос в большинстве моделей автомобиля не имеет отдельного корпуса. Приводной вал, вал на котором крепится ведомая шестерня, да и сами рабочие шестерни находятся в одной из камер, размещенных в самом корпуса блока цилиндров. Рациональность такого размещения обусловлена необходимостью максимального уменьшения размеров двигателя и возможностью работы насоса непосредственно в масляной ванне поддона двигателя.

Работа двигателя на высоких оборотах обеспечивает большее давление масла, подаваемого в систему, за счет увеличения оборотов шестерен. На холодном двигателе, пока масло не разогрелось до рабочей температуры процесс перекачивания масла несколько затруднен, именно поэтому мощность самого двигателя в первые моменты после запуска несколько ниже от показателей во время работы прогретого агрегата. На показателе работы насоса также сказывается и качество масла. На свежей после замены смазке показатели работы насоса выше, чем на масле, отработавшем даже половину срока эксплуатации. Связано это с тем, что насос перекачивает не очищенную фильтром смазку, в которой находится большое количество осадков в виде продуктов сгорания топлива и самого масла при смазывании поверхности цилиндра и поршня.

В конструкции масляных насосов современных двигателей внутреннего сгорания для предотвращения преждевременного выхода из строя устанавливается дополнительный редукционный клапан. И хотя он не устанавливается непосредственно в камеру с шестернями, но при неконтролируемом увеличении давления в системе, срабатывает как предохранительный клапан, стравливая масло обратно в поддон.
Вместе с этими двумя шестеренчатыми насосами, в двигателях внутреннего сгорания применяются и другие модели оборудования для повышения давления масла:

• 1. Модели роторного типа с ведущим и ведомым ротором;
  2. Насосы с маятниковыми золотниками;
  3. Пластинчатые виды насосов.

Виды и устройство масляных насосов

1. ведущая шестерня 2. корпус насоса 3. всасывающий канал 4. ведомая шестерня 5. ось

6. нагнетательный канал 7. разделительный сектор 8. ведомый ротор 9. ведущий ротор

Существует два типа масляных насосов, которые отличаются по устройству и принципу действия:

— Шестереночного типа;
— Роторного типа.

В свою очередь, шестереночные насосы делятся на два вида:

— С наружным зацеплением шестерен;
— С внутренним зацеплением шестерен.

Шестереночные насосы обычно создают постоянное давление (которое в разных двигателях колеблется от 2 до 16 атмосфер), а роторные насосы бывают как нерегулируемые, так и регулируемые — последние способны изменять подачу масла в зависимости от режимов работы двигателя.

Насос с наружным зацеплением шестерен. Состоит из корпуса, внутри которого находятся две шестерни наружного зацепления: одна — ведущая, приводится в движение коленвалом через ременную или цепную передачу, вторая — ведомая, свободно вращается на запрессованном в корпус вале. С одной стороны насоса находится камера разрежения, здесь при вращении шестерен создается разрежение воздуха, вследствие чего всасывается масло. Это масло попадает между зубьев шестерен и корпусом, и переносится в камеру нагнетания, откуда направляется на масляный фильтр и в двигатель. Для нормальной работы насоса необходимо, чтобы зазоры между зубцами шестерен, а также шестернями и корпусом были минимальными.

Насос с внутренним зацеплением шестерен. Этот насос состоит из корпуса, в котором вращаются две шестерни внутреннего зацепления, то есть — одна внутри другой. Причем оси шестерен не совпадают, а ведомая шестерня имеет меньший диаметр, чем ведущая, поэтому между ними образуется серпообразная полость. В полости находится разделительный сектор, благодаря которому и производится нагнетание: масло через камеру разрежения попадает между зубцов шестерен и разделительным сектором, и переносится в камеру нагнетания.

Насос роторного типа. Принцип действия насоса этого типа аналогичен принципу работы насоса с шестернями внутреннего зацепления, однако здесь используются роторы с небольшим количеством лопастей. Насос состоит из двух роторов — ведущего внутреннего, и ведомого внешнего, они расположены эксцентрично. При вращении между лопастями внутреннего ротора и углублениями внешнего образуются движущиеся полости переменного объема. При прохождении над камерой разрежения такая полость расширяется и в нее всасывается масло. Затем полость уменьшается в объеме, масло сжимается, и при прохождении над камерой нагнетания масло с необходимым давлением подается в систему смазки.

Регулируемый роторный насос. Насос этого типа позволяет регулировать давление масла при изменении режимов работы двигателя. Регулировка осуществляется с помощью подвижного статора, охватывающего внешний ротор. Статор может сдвигаться относительно оси внутреннего ротора, вследствие чего изменяется объем полостей, а значит — и количество нагнетаемого масла.

Независимо от типа и вида, все масляные насосы оснащаются редукционными клапанами, которые предохраняют насос и всю смазочную систему от чрезмерного повышения давления на высоких оборотах двигателя. Редукционный клапан открывается при превышении порогового давления, и пропускает масло либо в полость разрежения насоса, либо в поддон картера. Наиболее часто используются простейшие пружинные клапаны.

1. Проставка масляного насоса 2. Ось ведомой шестерни 3. Шестерня ведомая нагнетающей секции 4. Корпус нагнетающей секции 5. Редукционный клапан 6. Корпус редукционного клапана 7. Пружина редукционного клапана 8. Шайба регулировочная 9. Заглушка 10. Шплинт 11. Шестерня ведомая масляного насоса 12. Втулка ведущего вала 13. Шпонка 14. Фланец упорный 15. Втулка промежуточной шестерни

16. Промежуточная шестерня масляного насоса 17. Болт упорного фланца 18. Ось промежуточной шестерни 19. Болт оси 20. Прокладка регулировочная 21. Шестерня ведущая нагнетающей секции 22. Вал ведущий 23. Шестерня ведущая радиаторной секции 24. Шестерня ведомая радиаторной секции 25. Корпус радиаторной секции 26. Клапан предохранительный 27. Корпус предохранительного клапана 28. Пружина предохранительного клапана 29. Болты

Снятие с двигателя для разборки

На видео продемонстрирован процесс проверки масляного насоса ВАЗ 2104. Но измерение зазора между корпусом и шестернями, оценка выработки ведущей и ведомой шестерни, крышки корпуса маслонасоса и многие другие тонкости актуальны для всех видов масляных помп. Перед разборкой рекомендуем изучить устройство и принцип работы масляного насоса.

Для предварительной проверки снимите трамблер и достаньте шестерню привода маслонасоса. Обнаружив на оси глубокие задиры, вы, скорее всего, столкнетесь со сбитыми шлицами. Подклинивание шестерни привода крайне опасно, так как возможно слизывание шлицов. Последствием поломки станет масляное голодание, что для двигателя заканчивается как минимум провернутыми вкладышами коленчатого вала. Также вы можете визуально оценить люфт штока масляного насоса. На исправном насосе зазор пары шток-корпус не должен превышать 0,1 мм.

Масляный насос на автомобилях ВАЗ классических моделей откручивается с картера. Поэтому для проверки придется слить масло и снять поддон, предварительно ослабив подушки двигателя (мотор нужно немного приподнять).

Чтобы полноценно проверить масляный насос, вооружитесь набором мерных щупов. Не пытайтесь лишь на глаз оценить выработку деталей с претенциозными требованиями к подгонке.

Дефектовка

Открутите крышку маслоприемника с редукционным клапаном. Не потеряйте оригинальную упорную шайбу пружины

Также обратите внимание на то, что один из болтов будет меньшей длины. Поэтому обязательно запомните расположение его посадочного места.

Измерьте штангенциркулем длину пружины в состоянии покоя (должна быть не менее 38 мм).

Снимите крышку, на которой вы уведите следы выработки, оставленные шестернями

Глубокие задиры явный признак того, что маслонасос порядком изношен. Ремонт крышки заключается в выравнивании привалочной плоскости.

Извлеките из корпуса ведущую шестерню масляного насоса. Проверьте состояние зубьев, вала. Задиры, потертости свидетельствуют об износе. В ведомой шестерни дополнительно оцените состояние отверстия оси фиксации.
Проверьте стенки корпуса маслонасоса и ось ведомой шестерни. Борозды, рытвины говорят о попадании в рабочую зону мусора.

Допуски по зазорам

• Зазор между плоскостью корпуса и шестернями. Для измерения приложите штангенциркуль и просуньте в образовавшийся зазор подходящий щуп. Норма – 0,066-0,161 мм. Зазор в 0,2 мм считается критичным.
• Зазор между зубьями шестерен. При предельном износе зазор составляет – 0,25 мм. Если вы получили значения не более 0,15 мм, шестерни еще в удовлетворительном состоянии.
• Зазор между стенками рабочей зоны корпуса масляного насоса и шестернями не должен превышать 0,25 мм; нормальным считается диапазон 0,11-0,18 мм.
• Оптимальный зазор между отверстием в корпусе и валом шестерни – 0,016-0,055 мм. Проверяя маслонасос ВАЗ, не снимая с двигателя, мы говорили, что люфт не должен быть больше 0,1 мм. Что касается зазора между осью и ведомой шестерню, то он должен быть в пределах 0,017-0,057 мм; критическая граница – 0,1 мм.

Весь процесс дефектовки наглядно показан на видео.

Признаки неисправного масляного насоса

Существует много признаков, по которым можно заметить, что масляный насос плохо работает. Среди них такие признаки, как шумы из клапанного механизма, необычные звуки от гидравлических компенсаторов зазоров клапанов, падение давления масла, перегрев двигателя и слишком громко работающий масляный насос. Как правило, масляные насосы не требуют никакого обслуживания вплоть до их поломки. Но когда они выходят из строя, за этим немедленно следует поломка самого двигателя.

1. Загорелась лампочка датчика низкого давления масла и датчика давления масла

Давление масла в двигателе автомобиля регулируется насосом. Когда он начинает работать хуже, давление уменьшается, хотя масло по-прежнему находится внутри двигателя. Первым признаком уменьшившегося давления масла будет включение аварийной лампочки низкого давления на приборной доске. Если это случилось, то необходимо сразу проверить уровень масла в системе. При понижении уровня потребуется его долив до требуемого по инструкции. В случае если после этого давление осталось на том же низком уровне, можно говорить о неисправности масляного насоса

Потребуется срочная замена этого важного агрегата, в противном случае симптомы станут еще хуже

2. Увеличенная температура двигателя

При циркуляции внутри двигателя масло играет роль смазочного материала, который в то же время охлаждает подвижные металлические части двигателя. Если в двигателе недостаточно масла, то его компоненты будут взаимодействовать без необходимого охлаждения и нагреваться выше нормы. Когда этот нагрев превышает норму, предупредительная лампочка на приборной панели оповестит водителя о чрезмерном нагреве двигателя. Если двигатель перегревается, слишком высокая температура может вызвать повреждение как самого двигателя, так и его компонентов. Так как такой ремонт может стоить несколько тысяч долларов, то лучше всего будет доставить автомобиль в ремонтную мастерскую сразу после загорания сигнальной лампочки низкого давления.

3. Шумы из клапанного механизма

В клапанном механизме имеются важные компоненты, обеспечивающие нормальную работу двигателя. Кроме гидравлических толкателей, там находятся гидравлические компенсаторы зазоров, толкатели клапанов, сальники и направляющие втулки клапанов. Все эти компоненты нуждаются в смазке маслом, которое подается к ним при помощи насоса. Если смазка не проводится в должном объеме, компоненты клапанного механизма не смогут выполнять свои функции как следует. При продолжающемся падении уровня масла в системе в клапанном механизме также будет увеличиваться уровень посторонних шумов.

4. Шумящий масляный насос

Шумящий или, иначе говоря, издающий посторонние звуки масляный насос является скорее редким явлением, но иногда с ним можно столкнуться. Такое случается с масляными насосами, когда они только начинают приходить в негодность. Это выражается в виде жужжания или завывания, слышного даже при работе на холостых оборотах. Признаки указывают на изношенность шестерен внутри насоса и на необходимость замены самого агрегата.

5. Шумы в гидравлических компенсаторах зазоров

Гидравлические компенсаторы зазоров имеют важное значение для поддержания работоспособности клапанного механизма. Компенсаторы могут нормально работать, только если смазываются достаточным количеством масла

А при неисправном масляном насосе давление станет падать до тех пор, пока масло не перестанет попадать в компенсаторы. Из-за этого они начнут издавать посторонние звуки. А затем в результате плохой смазки они быстро выйдут из строя.

Советы по уходу и обслуживанию

Масляные насосы предназначены для длительной работы в течение нескольких лет. Но, как и любые другие автомобильные агрегаты, со временем они подвергаются износу. Поэтому необходимо всегда следить за показателями давления масла и температуры двигателя. При этом нельзя забывать о том, что перегрев может быть связан в том числе с плохой работой радиатора. Если же посторонние звуки исходят из двигателя, то это четко указывает на проблемы с масляным насосом. И это, в свою очередь, означает недостаточную смазку узлов и агрегатов двигателя. Но ведь никто не хочет, чтобы из-за этого двигатель вышел из строя? Поэтому всегда при первых признаках, указывающих на проблемы с маслонасосом, необходима его замена.

Шестеренчатый насос с внешним зацеплением

• 1. ведомая шестеренка;
• 2. всасывающий канал;
• 3. ведущая шестеренка;
• 4. приводной вал;
• 5. нагнетательный канал;
• 6. ось ведомой шестерни.

Конструкция маслонасоса с внешним зацеплением состоит из двух шестеренок. Одна шестерня передает вращательное движение второй шестерне через зубья зацепления, которые вынесены за корпус и взаимодействуют друг с другом на внешней стороне.

Одна шестерня ведущая. Ведущая шестерня получает вращательную скорость от коленчатого вала или распредвала. Вторая шестерня вращается за счет первой.

В корпусе имеются 2 канала:

• подающий;
• отводящий.

Подающий канал соединяется с маслозаборник. Один конец маслозаборника находится в поддоне двигателя с маслом.

Отводящий канал соединяется с магистралями, по которым осуществляется нагнетание масла под определенным давлением.

За счет чего осуществляется нагнетание масла, спросите вы? Принцип работы маслонасоса прост. Моторное масло из картера двигателя через маслозаборник попадает на шестеренки насоса и подается в отводящий канал. Скорость вращения шестерен большая, поэтому давление масла хорошее.

Шестеренчатый насос внутреннего зацепления

Одна шестерня в другой — это отличие в конструкции и принципе действия. В конструкции такого вида масляного автонасоса ведущей шестерней является внутренняя.

Шестеренки расположены в разных осях. На чертеже видно, что ось внутренней шестерни выше, чем у нижней, поэтому в нижней части есть зазор, в котором расположен серповидный разделительный сектор. Полость начинается от начала подающего канала, а конец — у отводящего.

Принцип работы маслонасоса с внутренним зацеплением

В момент вращения из подающего канала масло попадает между зубьями ведущей шестерни. Затем масло перетекает в сторону отводящего канала. Разделительный сектор служит для отделения лишней смазки и предотвращает его перетекание между зубьями.

Где начинается зацепление зубьев двух зубчатых колес, масло сжимается зубьями и в выпускной канал масло уже выкидывается под давлением.

Что такое масляный насос в автомобиле

Работа автомобильного двигателя сопряжена с высокими нагрузками. Один из главных факторов, способствующих быстрому износу деталей и узлов – повышенное трение. Полностью его исключить невозможно. Однако можно свести к минимуму, что позволит существенно снизить интенсивность взаимодействующих друг с другом деталей и узлов. Для этого используют масло. Но для того, чтобы его применение было эффективным, необходимо равномерное его распределение.

Под воздействием естественное силы тяжести масло не может достичь элементов двигателя, которые необходимо смазать. Поэтому конструкция автомобиля предусматривает наличие такого узла, как масляный насос. Он создает повышенное давление, благодаря которому масло достигает своей цели.

Таким образом, главная задача устройства – обеспечение прокачки масла под достаточным напором по всей смазочной системе автомобильного двигателя.

Назначение и виды автомобильных маслонасосов

Назначение масляного насоса состоит в том, чтобы создавать необходимое давление в системе смазывания двигателя. Масло под действием высокого давления по специальным каналам поступает ко всем трущимся частям мотора, интенсивно снижает их трение друг о друга, тем самым предотвращая досрочный износ.

Масляный насос автомобиля ВАЗ, регулируемый, с редукционным клапаном

Типы масляных насосов

На автомобилях ВАЗ в разное время применялись различные типы насосов. Перечислим их:

• насосы нерегулируемые. В их конструкции отсутствует редукционный клапан, так что давление в смазывающей системе всегда остаётся постоянным;
• насосы регулируемые. Они оборудованы редукционным клапаном, так что давление в смазывающей системе автомобиля может меняться в зависимости от оборотов мотора;
• насосы роторные. Главный элемент такой конструкции — ротор с небольшими металлическими лопастями, который и перекачивает масло. В регулируемых насосах этого типа помимо ротора всегда имеется статор с пружиной. Это устройство обеспечивает постоянное давление в системе смазывания независимо от скорости вращения коленвала;
• насосы шестеренные. В насосах такого типа ротор с лопастями отсутствует. Его функцию выполняет пара шестерёнок с длинными зубьями. Эти зубья играют роль лопастей при перекачке масла.

Достоинства регулируемых роторных маслонасосов

Практически на всех современных автомобилях ВАЗ (начиная с ВАЗ 2114 и выше), устанавливаются регулируемые масляные насосы роторного типа.

Основные элементы конструкции регулируемого роторного маслонасоса ВАЗ

Вот основные достоинства этих устройств:

• при использовании регулируемого маслонасоса мощность двигателя увеличивается на 30%. Это происходит за счёт снижения коэффициента мощности, отбираемой у мотора сторонними устройствами;
• с регулируемым маслонасосом масло приходится менять реже, так как скорость оборотов коленвала снижается, а значит, снижается и их количество;
• регулируемый маслонасос практически не вспенивает масло. Проблема, актуальная для нерегулируемых шестеренных насосов, была успешно решена в насосах роторных.

Регулировка редукционного клапана

Производится на установленной детали. В процессе регулировки пружина должна сжиматься и разжиматься посредством закручивания-откручивания упорного винта. Также в процессе регулировки необходимо замерять давление в насосе жидкостным манометром. Регулировка редукционного клапана делается при выключенном двигателе, тогда как в процессе замера давления двигатель должен работать.

Советы, которые обеспечат длительную работу редукционного клапана:

• Используйте только высококачественное моторное масло, которое подходит вашему автомобилю по типу и классу вязкости. Рекомендации к выбору смазки, как правило, дает производитель машины.
• Ни в коем случае нельзя смешивать несколько марок масел.
• Замену масла и фильтра в системе должны осуществляться по регламенту, который можно найти в руководстве пользователя.
• В систему смазки не допускается попадание воды, сора, грязи, различных технологических жидкостей.
• Следует контролировать давление масла и рабочую температуру двигателя. Перегрев может повлечь попадание в систему смазки охлаждающей жидкости.
• Для регулировки и замены редукционного клапана масляного насоса следует обращаться к специалисту.

Система смазки есть на любом современном автомобиле. Сбой в ее работе приведет к серьезным последствиям, поэтому необходимо следить за состоянием масляного насоса и редукционного клапана. Редукционный клапан масляного насоса обеспечит необходимый уровень давления в системе и стабильную работу двигателя.

Виды масляных насосов автоматической коробки передач

В автоматических механизмах переключения скоростей применяется три вида масляных насосов:

• кулачковые (трохоидные);
• шестеренчатые;
• лопастные.

Шестеренчатый масляный насос АКПП

Конструкция механизма включает в себя две зубчатые шестерни, смонтированные в кожухе прибора. Ведущим рабочим органом является приводная зубчатая шестеренка, движение которой регулируется другой шестерней, запрессованной на коленчатом валу двигателя.

При пуске приводного устройства шестерни в момент контакта захватывают масляную жидкость, и подают ее в гидросистему коробки передач. Принцип работы шестеренчатого насоса для масла основан на возникновении между зубьями шестерен зон высокого и низкого давления, способствующих непрерывной циркуляции эмульсии.

Для того чтобы жидкость не разбрызгивалась и не выходила из рабочей зоны, в полость разряжения устанавливается металлический элемент – делитель, изготовленный в форме полумесяца. Он предотвращает утечку масла из области низкого давления.

Трохоидный масляный насос коробки автомат

Принцип работы кулачкового насоса аналогичен работе шестеренчатого, только в трохоидных конструкциях вместо зубьев размещаются специальные выступы овальной формы – кулачки.

Профили выступов разработаны таким способом, что исключается присутствие делителя. Внутренняя приводная шестерня входит в сцепление с наружным ротором, и механизм приходит в движение. Между овальными выступами и прорезями в момент контакта образуется полость высокого давления.

При дальнейшем движении, когда впадины выходят из зацепления, увеличивается размер пазухи и формируется зона разряжения. Чередование этих циклов способствует перекачиванию масляной жидкости из поддона в гидросистему коробки передач.

Лопастной масляный насос АКПП

Традиционный лопастной механизм включает в себя корпус из алюминиевого сплава, внутри которого расположена рабочая камера цилиндрической формы. В центре камеры установлен ротор с лопатками. Ротор оборудован радиальными прорезями, в зацепление с которыми входят лопасти насоса.

Принцип работы лопастного насоса: привод рабочего вала осуществляется через гидротрансформатор от шестерни коленчатого вала. При вращении ротора, вдоль его оси, возникает центробежная сила, которая воздействуя на лопатки притягивает их к прорезям устройства или отбрасывает к стенкам цилиндра. В результате между лопастями и впадинами вала образуются зоны повышенного и пониженного давления.

Когда вал ротора расположен на некотором отдалении от стенок цилиндра, в этом промежутке начинает формироваться область разряжения, и происходит захват масляной жидкости. При перемещении лопаток к стенкам кожуха полость уменьшается, и давление увеличивается. Вследствие этого происходит выталкивание эмульсии в магистральные каналы гидросистемы.

В современных устройствах применяются уже усовершенствованные механизмы с возможностью управления производительностью лопастных насосов. В сравнение с приборами постоянной мощности, в конструкциях с изменяемым КПД устанавливаются дополнительные элементы, это:

• наружное подвижное кольцо с шарнирной опорой;
• внутренний профиль фиксирующий положение лопаток;
• возвратная пружина.

Подвижное кольцо может вращаться относительно шарнирной опоры. При перемещении детали вокруг опорного стержня промежуток между ротором и стенками цилиндра может изменяться в большую или меньшую сторону. Соответственно, таким образом можно регулировать величину пазух высокого и низкого давления, а значит контролировать производительность насоса.

Во внутренней части ротора находится опорное кольцо, ограничивающее движение лопаток в прорезях. Кроме того, деталь служит еще для контроля силы прижатия лопастей к основанию впадин. При работе двигателя на холостых оборотах, когда напора масла не хватает для плотного сцепления лопаток, внутреннее кольцо обеспечивает достаточную герметичность в зоне контакта.
