Турбина гонит масло в интеркулер: что делать?

Масло в интеркулере диагностика причины последствия — своевременное обнаружение

Помните, что чем дольше масло будет находиться в интеркулере, тем сложнее его будет вымыть обычными средствами, не прибегая к приобретению дорогостоящей профессиональной автохимии.

Кроме того, игнорирование проблемы приведёт к её усугублению, что заставит вас потратить немалые средства на восстановление нормальной работоспособности двигателя и связанных с ним систем автомобиля.

Поэтому, как только вы обнаружили течь масла в интеркулер, немедленно прекратите эксплуатацию транспортного средства и займитесь его диагностикой.

Если самостоятельно причину обнаружить не удаётся, обратитесь к профессионалу, являющемуся сотрудником автомобильного сервисного предприятия. В любом случае оставлять без внимания проблему нельзя — это обойдётся вам чересчур дорого.

источник https://365cars.ru/remont/turbina-gonit-maslo-v-interkuler.html

1 Принцип работы интеркулера в системе дизельного двигателя

Сегодня в борьбе за экологичность инженеры ведущих компаний производителей автомобилей стараются максимально увеличить мощность при минимальных затратах. Что же представляет собой данное устройство в системе турбонаддува? Воздух в турбированной системе проходит через нагнетатель и нагревается до высоких температур, что ведет к неравномерному расширению топливно-воздушной смеси и, как следствие, к неполному ее сгоранию.

Устройство в системе турбонаддува

Рекомендуем ознакомиться

• Принцип работы турбонаддува
• Что такое интеркулер в автомобиле
• Интеркулер на дизель

В результате стремительно уменьшается мощность дизельного двигателя, и увеличивается расход топлива. Интеркулер – это промежуточный охладитель (радиатор), который устанавливается после турбины и служит для охлаждения воздуха, который проходит в камеру для смешения и сгорания вместе с топливом. Таким образом, интеркулер обеспечивает дизельному двигателю:

• повышение мощности,
• ограничение количества вредных выбросов в атмосферу,
• уменьшение среднего расхода топлива и повышение оборотистости двигателя.

Интеркулер для охлаждения воздуха

Сегодня интеркулер устанавливается не только на дизели, но и на бензиновые моторы, особенно это практикуют различные тюнинг-ателье.  Все интеркулеры на автомобилях делятся на два типа:

• воздух-воздух. В данном случае воздух под давлением проходит через специальные соты (наподобие радиатора),
• воздух-вода. Поток проходит через резервуар с холодной водой. Этот тип требует также установки водяного насоса и блока управления.

ОЧИСТКА

Выявить первичный источник проблемы появления масла в интеркулере и устранить неисправность – это только часть решения задачи. Вам обязательно нужно будет осуществить глубокую чистку самого интеркулера.

Необходимо, чтобы масло не смешивалось с воздухом, который движется по радиатору и не вредило качеству топлива. В противном случае устройство не сможет достойно справляться с возложенными на него функциями, и плюсы от его монтажа буду утеряны.

Для очистки детали можно обратиться в сервисный центр, но это довольно затратная процедура.

Алгоритм самостоятельной очистки интеркулера следующий:

1. Снять деталь.
2. Очистить от загрязнений внутри.
3. Очистить от масла.
4. Высушить.
5. Вернуть в исходное положение.

Весь цикл может занять у вас от двух до трех часов.

Устройство воздушного типа демонтируется просто: нужно извлечь болты, с помощью которых оно закреплено, и разжать хомуты. После этого можно снимать интеркулер. Снятие жидкостных деталей требует больше трудозатрат и нуждается в дополнительных инструментах.

Средство для очистки устройства лучше выбирать согласно инструкции по эксплуатации автомобиля

Такие препараты, как бензин, керосин и уайт-спирит для чистки интеркулера следует применять с осторожностью и только, проконсультировавшись с профессионалами

Дело в том, эти средства могут испортить деталь, поэтому используя их для промывки, вы действуете на свой страх и риск. Однако на профильных форумах есть много информации, подтверждающей применение этих препаратов с положительным результатом и без вреда для охладителя.

Интеркулер с сильными загрязнениями следует очищать в четыре этапа:

1. Сначала удаляем наросты и камни механическим путем, распрямляем деформированные участки.
2. С помощью автомобильной химии чистим от загрязнений. Используем, например, универсальное средство Profoam 2000. Оно хорошо справляется с жиром и прилипшей грязью. Его достаточно распылить на участке, требующем обработки, и смыть через 30 секунд. Работать с Profoam 2000 следует в перчатках.
3. Промываем охладитель от масла средствами для очистки карбюратора, двигателя или радиатора в соответствии с инструкцией для выбранного препарата.
4. Смываем остатки химических очистителей водой.

Для полной очистки детали может потребоваться от пяти до шести промывок.

Если обнаруживается, что на сотах охладителя присутствует большое количество масла, которое не отмывается с помощью универсальной автомобильной химии, то может понадобиться добавить еще один промежуточный этап очистки.

Необходимо залить соты детали керосином, бензином или уайт-спиритом и оставить так на время, пока масло не размокнет. Для этого закрывают нижние отверстия устройства и через верхнее наполняют его очищающей жидкостью, пока ее уровень полностью не покроет соты.

Сигналом к завершению цикла промывки служит чистая вода, выходящая из охладителя. Также в чистом интеркулере сквозь пластины должен хорошо проходить свет (не меньше, чем на 80%).

На последнем этапе можно применить продувание детали теплым воздухом под малым давлением. Следите за тем, чтобы высокая температура и повышенный напор не испортили устройство.

Интеркулер дизельного двигателя нуждается в регулярной профилактической чистке, даже если масла в нем нет. В процессе использования в нем скапливается пыль и различные отложения, которые нарушают теплообмен и снижают эффективность охлаждения воздуха, что влечет за собой потерю мощности двигателя.

О ВАЖНОСТИ СВОЕВРЕМЕННОЙ ДИАГНОСТИКИ

Обратите внимание на то, что приступать к устранению проблемы появления масла в интеркулере дизельного двигателя, следует сразу же после того, как вы ее обнаружили. Затягивание ситуации ведет к тому, что накопившееся масло будет трудно удалить универсальными средствами, и придется пользоваться дорогостоящими химическими препаратами

Также нарушения в работе дизельного двигателя, которые становятся следствием появления масла в охладителе, будут со временем усугубляться, и вам придется приложить немалые усилия, чтобы вернуть двигательную систему к нормальному функционированию.

Если вам не удалось собственными силами найти и устранить неисправность, обратитесь к специалистам автосервиса. Для диагностики некоторых поломок без профессионального оборудования и знаний мастера не обойтись.

Зачем нужен интеркулер

Для водителей, которые не особо разбираются в конструкции автомобилей, может быть сразу не понятно, для чего предназначен интеркулер. Чтобы понять его назначение, нужно вспомнить из школьного курса физики, что при сильном нагреве детали могут расширяться, а при охлаждении уплотняться и сжиматься.

На моделях двигателей с турбонаддувом воздух при движении преодолевает пространство нагнетателя и приводится в движение с помощью горячих выхлопных газов. Поскольку выхлопные газы имеют высокую температуру, соответственно и воздух нагревается. Это приводит к расширению смеси, из-за чего теряются ее характеристики, и если в подобном виде ее подавать на сгорание, она сгорит не полностью. Соответственно, смесь нужно предварительно охладить, что и входит в обязанности интеркулера. За счет установленного интеркулера:

• Снижается в целом расход топлива, поскольку оно расходуется более эффективно;
• Увеличивается мощность двигателя, благодаря тому, что поступает хорошо подготовленное топливо;
• Уменьшается число токсичных газов в выхлопе.

Обратите внимание: Интеркулеры ранее автопроизводители устанавливали исключительно на дизельные двигатели, где крайне важно, чтобы температура используемой смеси была низкой. Но в данный момент интеркулеры начали устанавливаться и на бензиновые моторы, чаще это происходит не на заводе, а в автомобильных тюнинг-салонах, при повышении мощностных характеристик двигателя

Основные причины попадания масла в интеркулер

Вот основные причины, по которым масло гонит в промежуточный охладитель:

• неисправности системы вентиляции картерных газов;
• забит масляный фильтр;
• грязный воздушный фильтр;
• перегрев мотора;
• турбина гонит масло из-за поврежденного сальника;
• изгиб возвратного маслопровода турбины.

Неисправности системы вентиляции картерных газов

Во время резкого разгона, движения по неровным дорогам, а также при работе под большой нагрузкой, давление, которое создает сгорающая топливовоздушная смесь, гораздо выше, чем обычно. Из-за этого количество газов, которые прорываются через поршневые кольца в картер, увеличивается. Если система вентиляции картера работает исправно, то эти газы проходят через интеркулер, затем поступают в цилиндры, где и сгорают вместе с топливом. Со временем эта система начинает работать все хуже. Маслоуловитель перестает справляться со своей функцией, а пружина PCV клапана теряет упругость.

Если система вентиляции работает неэффективно, то давление в картере возрастает, из-за чего вместе с газами в радиатор интеркулера гонит капельки масла. После охлаждения они скапливаются внизу интеркулера. Если масло гонит по этой причине, то вскоре избыточное давление приведет к продавливанию сальников и появляется течь.

Забитый патрубок вентиляции картерных газов

Кроме того, характеристики смазки начнут ухудшаться, турбина будет испытывать масляное голодание, появятся задиры на валу. Еще одна неприятность, к которой приведет плохая работа этой системы – падение мощности мотора и увеличение расхода топлива. Капельки масла, которые поток воздуха кидает в цилиндры, будут менять режим горения топлива.

Забит масляный фильтр

Если масляный фильтр забит, циркуляция смазки ухудшается и одновременно возрастает давление. Из-за этого продавливает сальники силового агрегата, возникает течь, и турбина гонит капельки масла внутрь интеркулера. Установка чистого фильтра снижает течь масла, но не может полностью устранить ее. Поэтому придется менять все сальники.

Грязный воздушный фильтр

Когда впускные клапаны открыты, а поршень идет вниз, в патрубке, к которому подключен выход системы вентиляции картерных газов возникает сильное разряжение. Если воздушный фильтр забит, то из-за перепада давления в патрубке и системе газы выходят гораздо сильней и увлекают за собой капельки масла. В этом случае маслоуловитель не справляется, из-за чего смазка попадает в интеркулер. Кроме того, недостаток воздуха сильно влияет на состав топливовоздушной смеси. Смесь получается переобогащенной, а капельки масла, которые попадают в цилиндры, еще сильней меняют соотношение между воздухом и топливом.

Перегрев мотора

В большинстве случаев мотор закипает при долгой работе на пределе мощности. Если это произошло, то к большому объему картерных газов, которые прорываются из цилиндров, добавляется усиленное испарение масла, вызванное сильным нагревом. Когда охлаждающая жидкость закипает, в головке блока цилиндров (ГБЦ) образуется паровая пробка. Температура ГБЦ сильно увеличивается что приводит к усиленному испарению смазки. Кроме того, перегретое масло становится более жидким, из-за чего изношенные сальники дают течь. Из-за этого турбина гонит воздух с капельками масла, что меняет режим работы двигателя, снижает его ресурс, а также ухудшает эксплуатационные характеристики.

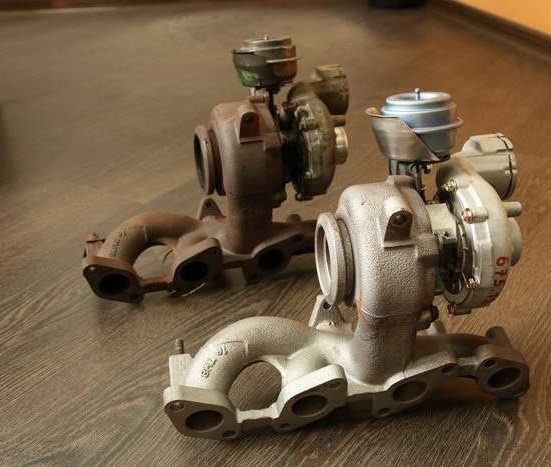

Турбина дает течь из-за поврежденного сальника

Турбина работает 100–150 тысяч километров при использовании качественного масла и нормальном давлении в системе смазки. Ухудшение качества смазки или рост давления приводят к протечке сальника, из-за чего турбина кидает капельки масла в радиатор интеркулера. Какое-то время радиатор может играть роль маслоуловителя, не пуская капельки в цилиндры.

Как только уровень масла достигнет нижних ячеек, возникает карбюрация, из-за которой поток воздуха начнет утягивать капельки смазки за собой, меняя состав топливовоздушной смеси.

Изгиб возвратного маслопровода турбины

Для нормальной работы турбины необходимо отводить масло без задержек. Если маслопровод по каким-то причинам сильно согнуло, то отвод масла будет затруднен. Итог такой неисправности: турбина, давшая течь через сальники, не только подает сжатый очищенный воздух, но и кидает в него капельки смазки.

Что такое интеркулер и для чего он нужен

Создатели автомобилей для повышения мощности силовых агрегатов давно уже не идут по пути увеличения литража. Мощность увеличивают за счет дополнительных технических решений. Одним из них является применение турбонаддува.

Суть его заключается в том, чтобы подать в цилиндры дополнительное количество воздуха, благодаря чему можно добавить больше и топлива, то есть снять с рабочего объема большую мощность (до 80%). Для этой цели двигатели внутреннего сгорания (ДВС), как дизельные, так и бензиновые, оснащают турбинами, приводимыми в действие от выхлопных газов. Однако турбированный воздух при этом нагревается до 200 — 250°C.

Как известно из физики, при нагреве газы расширяются, а значит, объемная плотность их уменьшается. Это приводит к тому, что фактически в единице объема оказывается меньше молекул газа, в частности — кислорода. То есть хотели подать его больше, а за счет уменьшенной плотности прибавка получается недостаточной.

Пришлось устанавливать дополнительное устройство для охлаждения нагнетаемого воздуха — промежуточный охладитель (интеркулер). Этот узел представляет собой охлаждающий радиатор, через который проходит горячий воздух от турбины нагнетателя. Существуют 2 вида кулеров: воздушный («воздух-воздух») и жидкостный («воздух-вода»). Первый охлаждается воздухом и располагается перед радиатором охлаждения двигателя.

В противном случае он будет находиться в теплой среде, что снизит его эффективность. Жидкостный охладитель («воздух-жидкость») представляет собой воздушный радиатор, помещенный в жидкость, охлаждаемую путем циркулирования с помощью дополнительного насоса. Из-за сложной конструкции применяются реже.

Для чего нужен интеркулер

Для начала, как он выглядит? Интеркулер — это, по сути, тот же самый радиатор охлаждения, только с каналами большего диаметра. И если в автомобильном радиаторе охлаждения циркулирует вода или антифриз, то через интеркулер проходит воздух, правда, тоже под давлением. Разделяются они в основном на два вида, отличаясь своим месторасположением:

• фронтальные ставятся обычно в нижней части переднего бампера автомобиля. Часто для его установки приходится ставить специальные бампера либо переделывать штатные. Более спортивный вариант;
• горизонтальные. В основном именно они штатно устанавливаются на автомобили. Ставятся обычно сверху впускного коллектора и как можно ближе к крышке капота.

Для того чтобы понять, зачем нужен интеркулер, необходимо узнать назначение самой турбины. А нужна она для того, чтобы под давлением загонять воздух в камеру сгорания для обогащения топливной смеси, что увеличивает мощность двигателя. Но просто одной турбиной тут не обойтись и поэтому устанавливается топливный насос большей мощности.

Схема работы турбины

И сразу появляется новая проблема в виде неполного сгорания топлива. Почему ж это происходит? Из курса физики ясно, что горящее вещество имеет меньшую плотность по отношению к холодному, так же и воздух. Он, проходя через турбину, разогревается до двухсот градусов, а уже потом попадает во впускную систему мотора. А так как топлива в ней больше, чем обычно, то получается, что смесь недостаточно обогащена. Вот тут и пригодится интеркулер, ведь воздух, проходя через него, охлаждается до температуры около 60 градусов, вследствие чего в камеры сгорания попадёт больше кислорода. Благодаря этому топливо сгорает полностью, а значит, увеличивается мощность, динамика мотора и снижается количество вредных выбросов. Интеркулеры бывают пассивные, они охлаждаются за счёт движения воздуха, создаваемого при езде на автомобиле, и активными, с жидкостной системой охлаждения. Активные в основном и ставятся фронтально, они намного меньше по размеру, но для них нужен отдельный блок управления, а иногда и насос. Раньше интеркулеры ставили только на дизельные двигатели, теперь география их использования достаточно широка и их ставят практически на все виды двигателей, оснащённых турбиной. На обычных же моторах от них не будет никакой пользы, кроме более спортивного вида автомобиля.

Назначение интеркулера

С момента появления двигателей внутреннего сгорания конструкторы работали над повышением их мощности. Они шли двумя путями — увеличением подачи горючего и объёма цилиндров. Сначала появились большие моторы с большой мощностью. Но количественный рост возможен до определённых величин, дальше ДВС будет возить сам себя, а не машину. И в легковое авто не установишь мотор грузовика. Поэтому пробовали не изменяя объём двигателя, увеличить подачу топлива. Топливный насос легко справляется с этой задачей. Но для эффективного сгорания необходим дополнительный воздух. В обычный двигатель он самостоятельно всасывается в цилиндр из атмосферы. Поступление воздуха в этом случае ограничено. Такие двигатели называют атмосферными и увеличение подачи топлива ведёт лишь к незначительному повышению мощности. Изобретение турбонаддува решило эту проблему и мотор получил дополнительный объём воздуха.

Турбина на ДВС появилась еще в начале ХХ века. Инженеры заставили выхлопной газ раскручивать лопасти, вращать компрессор и нагнетать дополнительный воздух в цилиндры. С помощью наддува улучшилось качество сгорания топливо – воздушной смеси. Поэтому при повышении мощности двигателя расход топлива не вырос. Первый турбо двигатель получил мощность на 120% больше атмосферного собрата. Сначала их применение ограничивалось судостроением и авиацией. Так было до начала 1960-х годов.

Турбины и интеркулеры, как впрочем очень многие нововведения, появились в автомобилях благодаря автоспорту. Тяга к скорости и победам привели к установке на автомобили турбонагнетателей. При равном объёме, современный спортивный двигатель с турбонаддувом имеет в три раза большую мощность и крутящий момент.

Но, повысив мощность инженеры получили проблему, связанную теперь уже с качеством воздуха. Он нагревается дважды – горячей турбиной и из-за сильного сжатия. Получается, что чем сильнее давление, тем выше температура воздуха. Двигатель просто начинает «задыхаться» и плюсы турбонаддува превращаются в минусы. Двигатель в таком режиме сильнее греется, перерасходует топливо, теряет мощность и может детонировать.

Охладить воздух и уменьшить нагрев подаваемой в цилиндры топливо — воздушной смеси помог интеркулер. Как и всё гениальнее он прост и похож на обычный радиатор охлаждения. Устанавливается между турбиной и впускным коллектором. Проходя через него горячий воздух от турбины охлаждается и поступает в цилиндры с температурой 50 – 60 °C. Прохладным воздухом двигателю легче «дышится», поэтому установка охладителя может прибавить до 20% мощности.

По типу охлаждения интеркулеры различаются на два вида – воздушного и водяного.

Воздушный — это набор трубок через которые проходит воздух. Отводят тепло медные или алюминиевые пластины которые «нанизаны» на трубки. Конструкция проста и надежна. Но не лишена недостатков. Такой интеркулер имеет достаточно большие габариты и ему постоянно необходим обдув. Поэтому чаще всего располагают в бампере или перед радиатором охлаждения двигателя. В бампере делают отверстия для встречного потока воздуха.

В водяном, трубы заключены в теплообменник и охлаждаются жидкостью. Для него требуется ещё установка радиатора, насоса, труб и устройства управления. Сложная конструкция и специфика эксплуатации сделали его не очень популярным. Жидкостный приходит на помощь только, когда невозможно установить громоздкий воздушный.

Масло в интеркулере — причины

Порою такая, на первый взгляд, сложная поломка как появление масла в интеркулере решается довольно просто. Во-первых, необходимо проверить состояние сливного маслопровода, расположенного между турбиной и картером мотора. В этом маслопроводе не должно быть никаких резких изгибов, способных вызвать ненужное сопротивление и как результат — повышенное давление в турбине. Из-за этого давления масло начинает продавливаться сквозь уплотнительные кольца, а затем непосредственно в интеркулер. Причиной появления заломов и резких изгибов может стать неправильная сборка трубопровода или его деформация в результате банального старения материала трубопровода.

Если турбина гонит масло в интеркулер следует также произвести осмотр воздуховода турбины. Любые повреждения или дефекты — недопустимы и являются отклонением от нормы. Также иногда причина может заключаться в забитом воздушном фильтре, который не пропускает необходимое для нормальной работы количество воздуха. Любое из вышеописанных явлений приводит к образованию зоны разрежения, способной вытягивать масло, постепенно разрушая уплотнительные кольца, тем самым загрязняя интеркулер. Чтобы решить такую проблему достаточно заменить фильтр или воздуховод, после чего произвести очистку загрязненных маслом участков.

Замена масла в авто

13.04.2017

| Комментариев нет

чем промыть интеркулер от масла

КАК ПРОСТО И ЛЕГКО ПРОМЫТЬ РАДИАТОР ИНТЕРКУЛЕР АВТО НЕ СНИМАЯ С МАШИНЫ.ЧЕМ ПРОМЫТЬ. В данном видео показываю на примере авто Фольцваген Пассат Б6 как просто и легко можно быстро и не снимая…

промывка интеркуллер от масла Здравствуйте ! всем подпишитесь пожалуйста на наш канал чтоб поддержать проект, ставьте лайки на понравив…

КАК ПРОМЫТЬ ИНТЕРКУЛЕР( ПРОМЫВКА ИНТЕРКУЛЕРА) Рабочий способ Сразу извиняюсь за посторонние шумы и ветер.

Промывка интеркулера Почта

BMW X5 E70 — Чистка интеркулера (Intercooler cleaning) Потеря мощности BMW X5 3.0d 286 л.с. По вопросам рекламы и сотрудничества обращайтесь и https://vk.com/assassinsn…

Чистка интеркулера

Бюджетная мойка интеркулера без демонтажа на L 494 Range Rover Sport | Технология | LR BRO Привет любителям квадратных черных внедорожников. С вами сервис Ленд Ровер Бразерс. В данном видео механик…

промывка интеркулера не снимая с авто на Mercedes Vito 2.2CDI подпишись не пропусти новые и интересные видео))))

Проверяем интеркулер на L200 Тачка на drive2 https://www.drive2.ru/r/mitsubishi/1225255/

Проверка интеркулера на пригодность Простейшая проверка интеркулера на годность.

Чистка интеркулера VW Passat b5, AUDI, SKODA Чистка интеркулера VW Passat b5, AUDI, SKODA Для доната https://www.donationalerts.ru/r/autoproject.

Фольксваген. Убийца двигателя в интеркулере (масло). На СТО пришел Фольксваген с разносом двигателя. Масло в интеркулере уничтожило мотор Volkswagen. Пострадала…

Как узнать ? Кто гонит масло: сапун или турбина Как узнать ? Кто гонит масло: сапун или турбина.

Чистка радиатора+ итеркуллера ремонт камк(самс) китайский самосвал.

Чистка интеркулера 1-го января https://avto.pro/ — Запчасти без посредников. Сравнение цен на автозапчасти от 2000 продавцов, выбирайте лучшее предл…

Что такое интеркулер? Особенности, принцип работы, строение, типы и для чего нужен Много полезной автоинформации можно найти на сайте AutoBlogCar.ru: https://goo.gl/hstfCo Добрый день, сегодня мы узнаем,…

Как инспектировать и промыть интеркулер. Шарапов механик. Ямеханик Это,бесспорно, самая тяжелая и большая железяка, которую я снимал с такого типа двигателя. Заглян…

Как снять и почистить маслоотделитель на кайроне. Клапан вентиляции картера SsangYong Kyron Разбираем маслоотделитель. Чистим маслоотделитель. Как снять и почистить маслоотделитель на кайроне….

Снятие промывка интеркулера на Опель зафира Промывка интеркулера.

Масло на патрубке турбины. Добавляем маслоотделитель. Nissan Pathfinder 2.5D 2011 г. Масло на патрубке турбины. Добавляем маслоотделитель. Nissan Pathfinder 2.5D 2011 г. Клапан PCV.

Без рубрики

Последствия наличия масла в интеркулере дизельного двигателя

Для начала отметим, что все подержанные дизельные автомобили имеют в интеркулере небольшое количество масла. Обычно его объем не превышает 30-50 грамм. Связано это с высоким давлением, что возникает при сгорании топлива. До тех пор, пока смазка находится ниже ячеек охлаждения радиатора, мотор будет работать без проблем. Однако когда уровень будет больше, произойдет явление, о котором мы говорили выше – карбюрация.

Масло, которое попадает в камеру, не успевает сгорать за один такт, а потому остатки продукта догорают в головке блока, а также в выпускном коллекторе. К каким это может привести последствиям? В результате есть риск прогара клапанов и выпускного коллектора. Температура последнего может достичь 700 градусов Цельсия, что очень существенно. Также увеличивается температура самого блока цилиндров. Даже исправная система охлаждения не справится с отводом такого количества тепла. Повышается риск перегрева двигателя.

Интеркулер, зачем он нужен и где находится

Если в конструкцию вашего автомобиля входит турбонаддув, всасываемый воздух в нем способен сильно сжиматься, что существенно увеличивает плотность и температуру воздушной смеси. В дополнение воздух греет и сам турбокомпрессор посредством отработанных газов.

Во время увеличения температуры происходит противоположный процесс — понижение плотности воздуха, вследствие чего понижается давление при наддуве. Что бы снижать эту температуру и применяют интеркулер. Он может снизить ее на 50 или 60 градусов по Цельсию. Таким образом, цилиндры наполняются воздухом в большем количестве, что повышает мощность транспортного средства. Считают, что во время снижения температуры на десять градусов, мощность автомобиля растет на три процента. Ориентировочно интеркулер может повысить мощность мотора до двадцати процентов и снизить вероятность детонации выхлопных газов.

Интеркулер устанавливают между компрессором и впускным коллектором. Прибор представляет собой некий теплообменник, состоящий из сложной системы пластин и трубок, которые изготовлены из меди и алюминия и имеют хорошую теплоотдачу и теплопроводность. Трубки имеют витиеватую конструкцию, что увеличивает длину, по которой двигается воздух. Пластины способны увеличить площадь поверхности и обеспечить лучшую теплоотдачу. Для хорошего распределения воздуха в трубках, используют конечные резервуары, которые приварены по краям.

Интеркулеры с воздушным охлаждением, обычно, монтируют под капотом транспортного средства в следующих местах:

1.Самым эффективным и распространенным способом является установка интеркулера за передним бампером, при этом, в бампере вырезают воздухозаборник.

2. Над мотором, воздухозаборники располагают в капоте.

3. По бокам крыльев, делают воздухозаборники также в капоте.

Помимо этого, есть интеркулеры с водяным или жидкостным охлаждением. Хотя, на сегодняшний день, существуют и уникальные интеркулеры с охлаждением льдом или жидким азотом. По сравнению с воздушными, они имеют более серьезную и сложную конструкцию. Помимо водяного теплообменника, они имеют следующие элементы — система патрубков, воздушный радиатор, управляющий модуль и водяной насос.

Самостоятельная очистка интеркулера дизельного двигателя

После устранения неисправностей, которые привели к выбросу масла в охладитель, необходимо осуществить очистку интеркулера. Данная процедура нужна для того, чтобы воздух нормально охлаждался, а остатки моторного масла в воздушном радиаторе не смешивались с подаваемым турбиной воздухом.

Попадание смеси масла и воздуха в цилиндры снижает эффективность работы дизельного двигателя, приводит к сильному нагарообразованию и коксованию, изменяются условия сгорания топливно-воздушной смеси и т.д. В критических случаях возможно даже возгорание моторного масла в цилиндрах и перегрев дизельного двигателя.

1. Чтобы почистить интеркулер своими руками потребуется его демонтаж. Очистка от моторного масла предполагает использование специальных клинеров-очистителей, которые широко представлены в продаже. Перед использованием обязательно соберите информацию о том, можно ли использовать выбранное средство для очистки интеркулера конкретного автомобиля.
2. Не рекомендуется промывать интеркулер бензином или керосином, различными растворителями и другими агрессивными составами. Определенные охладители могут состоять из таких материалов, которые легко разрушаются под воздействием агрессивных средств очистки. В подобной ситуации существует риск полностью вывести устройство из строя.
3. Что касается воздушных охладителей, для их снятия нужно выкрутить крепежные болты и снять хомуты. Демонтаж жидкостного охладителя потребует тщательного изучения инструкции.
4. Промывать охладитель необходимо в строгом соответствии с указаниями производителя, которые указаны на упаковке очистителя. После промывки необходимо тщательно смыть остатки химии при помощи проточной воды.
5. Многие автолюбители для очистки подкапотного пространства используют Керхер. В случае с мойкой охладителя можно также использовать данный способ. Необходимо отметить, что подавать воду нужно строго под небольшим давлением. Соты охладителя достаточно хрупкие, вода может повредить устройство при интенсивной подаче.
6. Промывку необходимо повторять до того момента, пока из радиатора не начнет вытекать чистая вода. По окончании необходимо хорошо просушить охладитель, чтобы исключить вероятность присутствия воды. Для ускорения процесса сушки интеркулер внутри аккуратно продувают сжатым воздухом с минимальным давлением.
7. Необходимо также тщательно промыть наружную сторону охладителя от пыли, грязи и остатков моторного масла. Завершающим этапом станет обратная установка очищенного устройства.

Почему масло попадает в интеркулер

Обнаружив масло в интеркулере, нужно в кратчайшие сроки определить причину неисправности. Это могут быть как незначительные поломки, так и серьезные проблемы, способные привести к более серьезным повреждениям рабочих агрегатов двигателя. Рекомендуем действовать по следующему сценарию, чтобы определить, почему масло попало в интеркулер:

1. Первым делом убедитесь, что сливной маслопровод, находящийся между турбиной и картером мотора, не изогнут и не имеет заметных повреждений. Если он излишне изогнут, это приводит к повышению давления, что вытекает в продавливание маслом уплотнительных колец. Как следствие, оно попадает в интеркулер. Если проблема в маслопроводе, его потребуется выпрямить и закрепить, либо заменить, в зависимости от ситуации;
2. Когда проблема связана не с маслопроводом, нужно проверить воздуховод на наличие трещин и отверстий. Если они имеются, его потребуется заменить;
3. Далее обязательно проверьте фильтр, возможно, он сильно загрязнен и не способен пропускать нужно количество воздуха. При сильном загрязнении фильтра его необходимо заменить.

Выше рассмотрены довольно простые проблемы, обнаружить и устранить которые водитель может самостоятельно, чтобы предотвратить попадание масла в интеркулер. Однако причины его там появления могут быть и более серьезные, например, нарушение сообщения с картером мотора. Чаще всего это возникает из-за образования засоров в сливном маслопроводе. При этом засоры могут быть разного характера, например, образованные нагаром. Чтобы решить проблему, потребуется снять с автомобиля сливной маслопровод, тщательно его очистить и установить на место

Важно в процессе очистки не повредить стенки трубки

Еще одна причина, почему масло оказывается в интеркулере – это его высокий уровень. Если масло поднимается выше уровня дренажного патрубка, турбина будет направлять его в интеркулер. Если водитель просто налил много масла, излишки потребуется слить, но гораздо чаще причиной такой проблемы является нарушение вентиляции картера, например, из-за прохудившихся уплотнительных колец в цилиндро-поршневой группе. Когда такая проблема имеет место быть, отработанные газы направляются в картер и выталкивают через сливную трубку масло. В таком случае потребуется ремонт двигателя с заменой уплотнительных колец.

Чистка интеркулера своими руками

Предположим, вы уже разобрались, почему масло в интеркулере появилось столь внезапно, и устранили причину попадания смазочного материала в промежуточный охладитель. Однако вам предстоит ещё выполнить очистку самого интеркулера. Если не сделать этого, масло будет смешиваться с проходящим через радиатор воздухом и попадать в топливную смесь, ухудшая параметры её горения.

Кроме того, существенно снизится эффективность охлаждения воздуха в интеркулере, что приведёт к лишению автомобиля преимуществ, получаемых от его установки. В самом неприятном случае масло может загореться, что обычно происходит в результате перегрева мотора при длительной работе в предельных режимах.

Необходимо провести комплексную очистку этого приспособления — чтобы сделать это, его придётся демонтировать. Большинство интеркулеров, работающих по принципу «воздух-воздух» снять можно максимально просто — для этого достаточно открутить несколько болтов и разжать хомуты, а вот с жидкостными моделями могут возникнуть сложности.

Чтобы узнать, чем промыть интеркулер от масла, внимательно изучите инструкцию по эксплуатации транспортного средства — обычно производитель предоставляет перечень допустимых средств.

Если указания на них отсутствуют, приобрести их не удаётся или они обходятся слишком дорого, можно обратить внимание на универсальную автомобильную химию. В частности, хорошие результаты даёт применение средства Profoam 2000

В сети можно часто встретить рекомендации относительно применения бензина, керосина, Уайт-спирита и прочих веществ, однако применять их без консультации со специалистом нельзя.

Некоторые интеркулеры содержат материалы, которые легко повреждаются растворителями или горючим — соответственно, использование таких средств приведёт к необратимому повреждению детали силового агрегата. Идеальным вариантом является использование услуг сервисного центра, хотя это потребует от вас немалых расходов.

После того как вы промыли интеркулер согласно инструкции, указанной на ёмкости с очистительным средством, смойте остатки автомобильной химии водой. Будьте внимательны — наливать её следует только под малым давлением, так как соты радиатора могут достаточно легко повреждаться большим напором.

Повторяйте цикл очистки до тех пор, пока из интеркулера не начнёт выходить чистая вода — обычно для этого требуется 5–6 промывок. В конце можете продуть устройство тёплым воздухом под небольшим давлением — но помните, что высокая температура и увеличенный напор могут повредить интеркулер.

Когда всё будет завершено, и вы полностью устраните лишнюю воду, приспособление стоит также очистить от внешних загрязнений и установить на автомобильный двигатель.
