Масса это плюс или минус на аккумуляторе

Как проверить массу мультиметром

Отключаем отрицательную клемму АКБ

Берем мультиметр, переводим его в режим измерения сопротивления до 200 Ом. Проверяем сопротивление самих щупов, соединяя их между собой

Видим значение

Сопротивление самих щупов составляет 2.1 Ома.

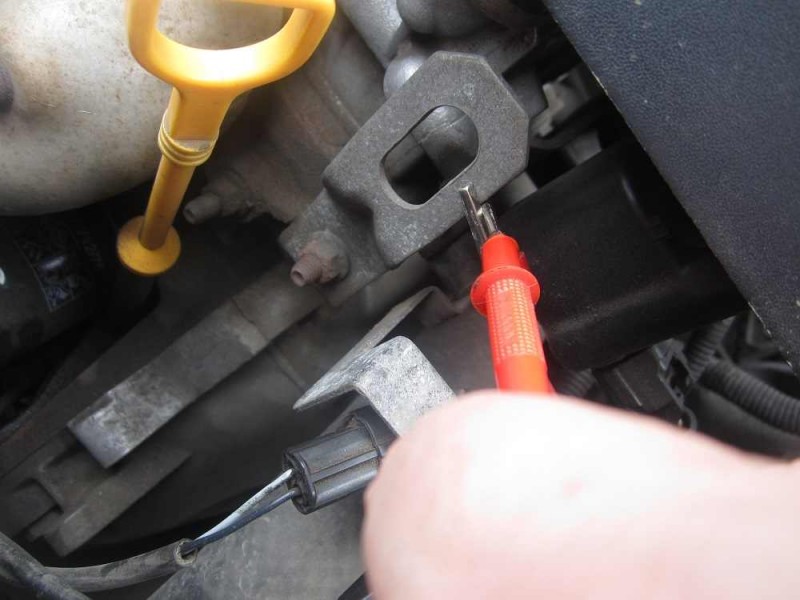

Теперь подключаем один щуп к двигателю. Хоть сюда

Хоть сюда

А второй щуп к блоку управления двигателем, который, в свою очередь, прикручен к кузову

Смотрим показания мультиметра. И что же мы видим? А видим мы обычно всё те же 2.1 Ома

Что же получается — сопротивление массы двигатель — кузов практически не имеет сопротивления? Всё в идеале? Масса двигатель — кузов исправна? В чем же тогда проблема? Стартер бракованный или всё же потусторонние силы одолевают?

Всё дело гораздо проще. Что такое цепь массы в понимании обычного человека? Это просто кусок провода, которым соединен двигатель с кузовом. Просто отрезок провода! Если мы к концам этого провода подключим щупы омметра, тогда мы узнаем его сопротивление. Оно будет минимально — это ж просто кусок медного провода. Верно? Верно.

Если мы подключим к концам этого провода щупы вольтметра, то мы увидим нулевое напряжение. Ведь откуда на цельном куске провода возьмется разность потенциалов? Верно? Верно.

А теперь давайте подключим наш вольтметр к этому проводу массы на автомобиле. То есть, как и при замере сопротивления, один щуп к двигателю, а второй к кузову. Они же соединены этим куском провода. Верно? Верно.

Переводим мультиметр в режим измерения постоянного напряжения до 2 Вольт. Запускаем двигатель и смотрим на дисплей прибора.

Опа!!! А у нас присутствует напряжение!

Как такое может быть — мы подключены к концам одного провода, а у нас напряжение.

Вот я блеснул художественным творчеством и нарисовал картину происходящего

Красным — провод массы, а синим — вольтметр

Эти значения на дисплее мультиметра — ничто иное, как падение напряжения на нашем проводе массы! Несмотря на то, что он выглядит отлично и имеет минимальное сопротивление, на нем всё же падает напряжение. Причем, чем больше будет ток потребителей в цепи, тем больше будет падение напряжения на этом проводе, которое может достигнуть и нескольких вольт!

Вот такая ситуация. И масса двигатель — кузов не такая уж и хорошая, как показалось сразу и проблемы от неё неизбежны.

Как выйти из такой ситуации победителем?

Во-первых, необходимо периодически обслуживать этот участок цепи.

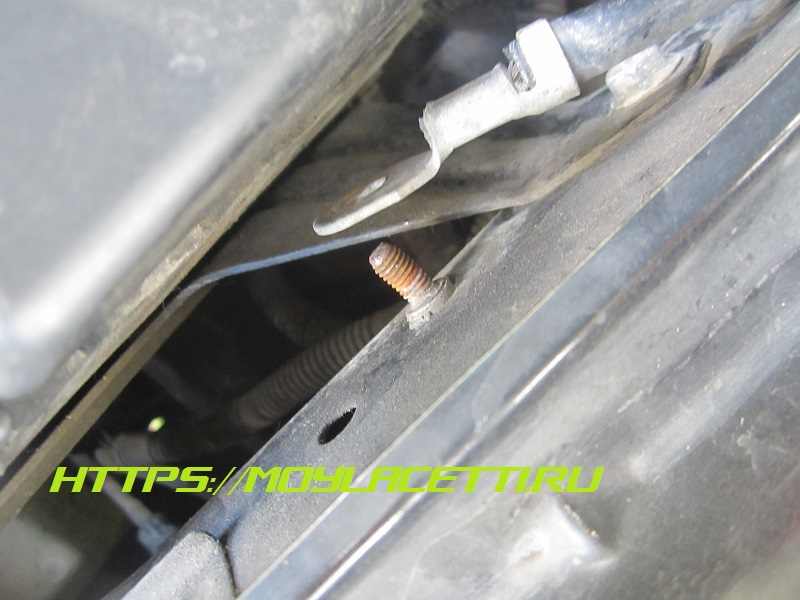

Открутить массу на кузове

Всё зачистить и обработать средством для защиты контактов

Проделать то же самое с массой на двигателе

Но это помогает не всегда. Дело в том, что в этой цепи есть ещё слабые места — обжимки.

Обжим наконечников, обжим на клемме АКБ

Всё это со временем окисляется и не может полноценно выполнять свою функцию.

Необходимо либо переобжимать эти соединения, либо лучше эти провода иногда менять.

Вот видео на тему масса двигатель — кузов

Ну а в идеале можно проложить дополнительные провода массы: Генератор — кузов

Всем Мира и ровных дорог

По теме:

18+

Всё об аккумуляторах

Аккумулятор это химический источник тока, для исправной работы которого должны протекать определенные химические процессы. В процессе разряда аккумулятора, серная кислота «прилипает» к отрицательному электроду, образуя нерастворимый сульфат свинца, оставл

Очень часто от продавцов в автомагазинах можно услышать рекомендации о гибридных аккумуляторах. Так что же такое гибридный аккумулятор? Гибридный аккумулятор для автомобиля внешне не отличим от других кислотных аккумуляторов, не считая обозначения на этик

Каждый автомобилист рано или поздно начинает интересоваться устройством автомобильного аккумулятора и принципом его работы. Автомобильный аккумулятор служит сердцем любого современного автомобиля — благодаря ему мы запускаем двигатель, слушаем музыку в ма

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета

В такой ситуации важно правильно определить полюса проводов или контактов

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Цветное обозначение проводов «плюс» и «минус»

Во избежание короткого замыкания в сети провода, «плюс» и «минус» нельзя путать ни в коем случае. Маркировка электропроводки необходима для быстроты и легкости определения напряжения. Это является одним из требований ПУЭ.

Для точного обозначения голубого или зеленого цвета, а «плюс» – коричневого, красного, черного или белого цвета. Если в кабеле 3 проводника и один желтый с продольными зелеными линиями, то это – заземление.

Маркировка проводов по цвету

Важно! Перед началом работы лучше проверить все провода на наличие напряжения, несмотря на маркировки по цвету, чтобы избежать опасности короткого замыкания или удара током. Прокладывать проводку мог неопытный электрик или человек, не имеющий представление о маркировке, и цвета могут не соответствовать

Вам это будет интересно Формулировка и определение закона Ома

Существует два вида тока в электричестве. Постоянный ток не может быть передан на большое расстояние, поэтому в быту используют переменный ток. Постоянный ток используют в следующих направлениях:

• В промышленности, строительном оборудовании, строительстве, сельском хозяйстве;
• В городских транспортных средствах (трамваи, троллейбусы, метро, поезда);
• На электрических подстанциях, где он трансформируется в переменный ток, и его передают потребителю.

Важно! Только два проводника используется в сетях постоянного тока. Здесь не бывает фазы или ноля, только «плюс» и «минус»

В данном случае, используют «плюс» с красным цветом, а синим обозначают провод с «минусом».

Как узнать полярность с помощью мультиметра

Иногда бывает так, что в новом электроприборе нет отметки полярности или нужно заново включить проводку испорченного устройства, а все провода имеют один цвет. В подобной ситуации необходимо правильно выделить полюса контактов.

Чтобы определить полярность, к прибору должен быть подключен мультиметр для измерения напряжения постоянного тока до 20 Вт. К разъёму с маркировкой COM (минус) присоединяют черный провод, а в разъём с отметкой VmA — красный провод (следовательно, это знак плюса). После этого зонды подключаются к проводам или контактам и активируется устройство, полярность которого необходимо узнать.

Обратите внимание! Если на дисплее отображается значение мультиметра без дополнительных сигналов, полюса будут правильно определены. Контакт, к которому подключен красный электрод, является плюсовым сигналом

У чёрного контакта будет отрицательный заряд.

Если мультиметр отображает отрицательное значение напряжения, это означает, что зонды неверно соединены с устройством, и красный контакт будет отрицательным, а черный — со знаком плюс.

Если измерительный прибор является аналоговым, то при верном подключении полюсов указатель отобразит фактическое значение напряжения, а полюса будут перевернуты, стрелка начнет отклоняться в обратном направлении от нуля, т. е. представлять минусовое напряжение.

Таким образом, для определения плюса и минуса проводов есть несколько способов — на глаз и с помощью специального оборудования. Все они обладают своими плюсами, минусами и нюансами, которыми стоит руководствоваться в проведении тестирования.

Перепад по вертикали

Фраза «неровный участок» может означать практически что угодно. Без просмотра такую землю покупать нельзя. Полбеды, если его площадь испещрена буграми и канавами. Отсыпка скалой, щебнем, отсевом решит проблему. Главное, заранее и правильно посчитать объем необходимого грунта и работу техники. Если участок располагается на склоне горы, рядом с обрывом или имеет на территории скальные образования — это может стать неразрешимой задачей и серьезной помехой для строительства. Нужно взвесить все за и против, визуально вписать выбранный проект дома на местности. Возможно, это ваш вариант, и скала станет частью основания и стены дома, превратив его в уникальный замок. Но все же это исключение из правил и поэтому участок с «нестандартным рельефом» можно покупать с хорошей скидкой.

О чём ещё важно знать

Если вы решились на установку подобной схемы, предварительно стоит учесть несколько важных моментов.

• При наличии в автомобиле устройств и приборов, требующих настройки, в случае отключения массы их потребуется периодически восстанавливать. Обычно это касается настройки времени, даты и пр.
• Размыкание массы не приводит к обнулению одометра, не сбивает настройки ЭБУ, поэтому на этот счёт переживать не стоит.
• Если у вашей сигнализации имеется автономная сирена, в случае размыкания массы она может срабатывать.
• При отсутствии у сигнализации автономного источника питания, отключение АКБ приводит к автоматической деактивации охранной системы. Она просто не будет работать.
• На транспортных средствах с инжекторным типом двигателя в случае размыкания массы отключается и питание контроллера. Это ведёт к удалению всей накопившейся информации.
• Периодически следует проверять состояние контактов и делать замеры сопротивления. Их лучше смазать литолом, а также обновлять смазку.
• Некоторые специалисты сходятся во мнении, что для машин после 2000 года выпуска выключатель лучше не использовать. Если он случайно сработает, когда зажигание включено, иммобилайзер может отвязаться. Автомобилист потеряет возможность доступа к собственной машине. Чтобы восстановить работу, требуется помощь специалистов и внушительная сумма денег.
• Отключение массы приводит к потере ранее внесённых настроек в мультимедийную систему.

Всё это прямо указывает на то, что выключатель массы нужен не всем и не всегда. А если им и пользоваться, то только при острой необходимости.

Подумайте внимательно над целесообразностью и необходимостью использования размыкателя массы автомобильной аккумуляторной батареи. Порой есть смысл сделать устройство своими руками. Но большинство придерживаются мнения, что тут лучше задействовать заводские решения и привлечь опытных автоэлектриков. Выбор за вами.

Дополнительная масса: преимущества

Разминусовка двигателя в целях усовершенствования имеет как сторонников, так и противников данного способа. Скептики считают данное решение бесполезной тратой времени и средств, ссылаются на то, что штатных решений в автомобиле вполне достаточно, сечения заводских проводов хватает, каждый датчик имеет свой отдельный минус-землю (sensor ground) и т.д.

Главным аргументом среди тех, кто уже реализовал процедуру, является стабильность искрообразования и работы всей системы зажигания в результате максимально эффективной и надежной массы в автомобиле. Также утверждается, что масса становится ровной для всех устройств, потребляющих электричество. Такого равномерного распределения невозможно добиться стандартной массой, даже при условии регулярного очисткой клемм. В списке основных плюсов силовой разминусовки двигателя отмечены:

• экономия горючего на минимальной отметке от 5-7% и более достигается благодаря тому, что разгружается генератор, сопротивление уменьшается;
• стартер активнее вращает коленчатый вал при отрицательных температурах в момент запуска;
• двигатель после разминусовки работает более ровно и плавно;
• силовая установка лучше откликается на педаль газа;
• мотор отдает больше мощности;
• аккумулятор служит дольше, эффективнее дозаряжается от генератора;
• исчезают вибрации двигателя при включении мощных потребителей (кондиционер, повышение громкости музыки при использовании внешних усилителей и т.д.);

Такая доработка облегчает пуск автомобиля, повышается стабильность оборотов в режиме холостого хода (обороты не плавают). Также отмечено, что головные фары после разминусовки дизельного или бензинового двигателя начинают светить ярче, повышая комфорт и безопасность передвижения в темное время суток.  Дополнительно стоить отметить, что после разминусовки минимизируются или полностью исключаются помехи и наводки, музыка с носителя и радио в акустической системе автомобиля начинает воспроизводиться чище. Еще одним плюсом является повышенная безопасность для электрооборудования в том случае, если провод штатной массы оборвется или разрушится его крепление к кузову.

Важность значений плотности

Главным параметром, определяющим свойства электролита, является плотность. Части воды и серной кислоты в составе раствора должны содержаться в определенной пропорции: слишком плотный электролит способствует быстрому выходу из строя пластин, активизируется процесс сульфатации.

Если плотность меньше установленной нормы, зимой в мороз аккумулятор может замерзнуть, пониженная концентрация раствора способствует быстрой разрядке АКБ. Чтобы повысить плотность, аккумулятор заряжают, зимой концентрация электролита всегда должно быть выше, а в теплое время ниже, особенно в жару. Замеряют плотность в аккумуляторной батарее ареометром, значения находятся в пределах:

• для летнего сезона – 1,23-1,25 г/см³;
• зимой – 1,26-1,29 г/см³.

Для машин, эксплуатируемых в условиях Крайнего Севера, плотность может достигать и более высоких значений, но все эти показатели относительные, и воспринимать их можно только как общую рекомендацию. Если вы не представляете, какой концентрации должен быть раствор в АКБ, лучше посоветоваться со специалистом, в интернете и других средствах массовой информации сведения противоречивые.

Что собой представляет выключатель массы аккумуляторной батареи

Если мы говорим о любом электрическом устройстве, инструменте или приборе, то понимаем, что оно работает, будучи подключённым к цепи, автономной, локальной или глобальной. Это означает, что любая цепь является замкнутой системой. При её размыкании в любом месте ток перестаёт течь. Обычно для этой цели служат выключатели, способов реализации которых придумано великое множество, от тумблеров, регистров, колёсиков до физических клавиш или виртуальных кнопок. Нажал на кнопу пульта – включился телевизор, пылесос, лампочка, ещё раз нажал – всё перестало работать.

Принцип организации электрической цепи прост: питание подаётся по проводу, именуемому фазой, замыкание цепи происходит по проводу, называемому «нуль». Выключатель, он же размыкатель цепи, обычно встраивается на фазе. Во многих случаях в целях безопасности нулевой провод заземляют, замыкая его на любой глобальный проводник. Обычно «землю» цепляют на металлические предметы, которые непосредственно контактируют с землёй. Показательный пример – домашний водопровод. Делается это для того чтобы обезопасить прибор на случай его закорачивания: огромная площадь поверхности существенно увеличивает токопроводящие возможности проводника, снижая напряжение в нём до безопасных значений.

Подобный отвод нулевого провода на металлическую поверхность большой площади называют массой. Такой принцип используется и в отношении автомобильного аккумулятора.

Разные участки бортовой сети автомобиля могут отключаться и подключаться в зависимости от обстоятельств (действий, спровоцированных реакцией ЭБУ, других электронных систем, водителя или пассажира), но в целом электрическая цепь на каких-то участках всегда замкнута. Для её разрыва и используют выключатель массы автомобиля.

ВМА – это прибор, позволяющий выключать питание бортовой сети транспортного средства, не прибегая к снятию клемм аккумулятора. На рынке представлены различные варианты исполнения таких выключателей, от простейших моделей, предназначенных исключительно для выполнения утилитарной задачи, до устройств, позволяющих организовать противоугонную систему.

Где крепится «масса» двигателя? Почему двигатель работает нестабильно?

Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса». А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое. Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т.д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы. Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Масса аккумулятора

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя).

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

Соединения торпедного жгута, схемы блока монтажного реле и предохранителей, заднего жгута

Масса торпеды (панели приборов)

В данном месте в связке находятся соединения торпедного жгута, схемы блока монтажного реле и предохранителей, заднего жгута. Данное соединение находится под креплением рулевого вала. Если данное соединение ненадёжно, то возможны отклонения показания панели приборов при включении потребителей энергии ( фары, поворотники и др.)

Масса электродвигателя отопителя

Данное соединения массы находится под панелью приборов на левой стороне корпуса отопителя.

В заключении стоит отметить, что абсолютно все шпильки заводского производства никак не обрабатываются помимо краски, поэтому со временем появляется коррозия, окисления, и начинаются просадки в напряжении.

Про разные строения

Конечно, мы сейчас разговариваем про автомобильные батареи, то есть стартерные. Но стоит отметить, что на данный промежуток времени существуют еще и тяговые аккумуляторы, это совершенно другое направление. Они не обладают высокими пусковыми токами, однако могут очень долго отдавать заданный ресурс энергии. Причем не бояться глубоких разрядов. Так вот весить они могут в 2 – 3 раза больше, чем стартерные варианты. Про это стоит запомнить.

Хотя их применение в рядовых авто, практически сведено на нет! Устанавливаются они в электромобилях, гибридах, и спецтехники (погрузчики, краны и т.д.).

Можно ли отключить одну клемму при хранении аккумулятора

При длительной стоянке автомобиля, не предполагающей полного съема аккумуляторной батареи, рекомендуется отключать обе клеммы АКБ. Если оставить их в электроцепи, то произойдет разрядка батареи из-за работающих потребителей энергии (сигнализации, отдельных датчиков, радаров и т. д.). Снимать только одну клемму не рекомендуется из-за следующих причин.

1. Если оставить подключенной минусовую клемму, то в электросети останутся токи утечки, а разрядка АКБ будет происходить быстрее.
2. Если оставить присоединенной плюсовую клемму, то может произойти замыкание цепи, что может грозить порчей проводки и приборов и даже возгоранием автомобиля.

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

1. Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
2. Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Типы и особенности выбора аккумуляторов для автомобиля (АКБ) Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

• Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
• Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Такие батареи маркируются цифрой «4».

Рекомендуем: Сколько ампер имеется в аккумуляторе автомобиля

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.
