Устройство и принцип работы автомобильных стеклоочистителей

Сборка и установка моторчика

Если решено приобрести новый моторчик для стеклоочистителя и установить его на старую конструкцию, то при установке действовать можно в обратной последовательности. При этом желательно еще на стадии разборки маркировать регулировочные элементы. Это позволит на месте определить, как заменить моторчик стеклоочистителя, установив рабочий аналог на то же место и с теми же настройками. Также это правило действует, если прежний электромотор удалось отремонтировать — он собирается и устанавливается в обратном порядке, но следует учитывать, что при монтаже якоря в специальный разъем вала в корпус должен быть встроен упорный шар.

В процессе сборки редуктора желательно смазать его шестеренку и червяк вала. В качестве смазки можно использовать консистентные растворы. Это же относится и к процедуре установки тяги в кронштейне — в данном случае смазываются валики. Кривошипный механизм устанавливается параллельно укороченной тяге с направлением в сторону электромотора.

Вода в качестве летней омывающей жидкости

Многие автолюбители в летнее время не считают нужным использовать специальные средства и заменяют эти спецсоставы обычной водой из-под крана. Но это в корне неправильно. Дело в том, что в воде, пусть даже и чистой, содержится масса элементов, которые могут вступать в реакции с воздухом. Воздух же, в свою очередь, также содержит огромное количество элементов таблицы Менделеева.

Из-за посторонних примесей вода может способствовать образованию различных окислов и солей, которыми забиваются форсунки.

Также вода может вызвать и другие технические неполадки в стеклоомывающей системе. Часто случается, что выходит из строя моторедуктор, система может работать нестабильно. Часто выходят из строя и щетки стеклоочистителя.

Конструкция и разновидности автомобильных стеклоочистителей

Дворники для автомобиля имеют несколько составных элементов на схеме устройства и работают по одному принципу. Главной частью, которая обеспечивает очистку, служит мягкая основа, выполненная из резино-каучуковой смеси. Также есть специальный держатель ленты, который в сочетании с основой образует стеклоочиститель. Сама основа дворника оборудована специальным адаптером, позволяющим подсоединить всю схему к рычагу.

При взгляде на данную основу в разрезе, можно заметить, что ее устройство имеет нетривиальную конструкцию, которая состоит из рабочей части, а также имеет крепежный элемент. Крепежный элемент имеет одну или две прорези по бокам, используемых для схемы фиксирующих пластин. Снизу у них есть другие прорези – для фиксации самого каркаса. Фиксирующая база соединяется с подвижной шейкой. В свою очередь рабочая зона обладает заостренной формой, а ее наконечником служит главная кромка основы.

Неисправности моторчика и способы устранения

Давайте рассмотрим, как действовать, если не работает моторчик стеклоочистителя, и чем могут быть вызваны такие проблемы. Есть несколько вариантов:

1. Электродвигатель не работает, биметаллический предохранитель бездействует, а вставка плавкая, отвечающая за питание дворников, целая. В таком случае нужно проверить исправность проводки, качество соединения всех контактов, определить имеющиеся повреждения и устранить их.

Если с проводкой все в норме, то стоит проверить переключатель стеклоочистителя. Если он барахлит, просто замените его. Может не работать и сам двигатель – такое часто случается при залипании щеток или подгорании контактных соединений.

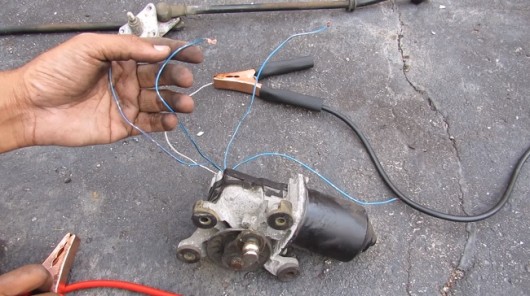

В таком случае нужно сделать ремонт моторчика стеклоочистителя – провести его ревизию, заменить неисправные элементы, выполнить очистку загрязненных узлов

Важно проверить целостность проводки, которая соединяет электродвигатель и колодку

Схема стеклоочистителя работа.

Нулевое положение.

Схема состоит из плавкого предохранителя F, трёхпозиционного переключателя SA, электродвигателя с постоянными магнитами М и концевого переключателя SQ. Нулевое положение переключателя SA соответствует выключенному состоянию стеклоочистителя автомобиля. Если переключатель перевести в это положение после рабочего то остановка электродвигателя произойдёт только после размыкания концевого переключателя SQ, которое происходит в момент нахождения щеток стеклоочистителя в крайнем положении.

Замыкание щётки электродвигателя, переключателем SQ, на массу приводит к динамическому торможению и резкой остановке электродвигателя, что препятствует проскакиванию момента отключения и повторной подачи питания на щётки электродвигателя через SQ, что приведёт к безостановочной работе электродвигателя.

Первое положение.

При переводе переключателя SA в первое положение питание от предохранителя F через контакты переключателя, будет поступать к щётке электродвигателя, и привод будет работать на низкой скорости.

Неисправности подрулевого переключателя

Данный узел зачастую выходит из строя на автомобилях с большим пробегом. Обычно он обслуживается на протяжении всего времени эксплуатации транспортного средства. Со временем контакты отгорают, что и становится основной причиной неисправности подрулевого переключателя.

Его можно как отремонтировать самостоятельно, так и просто заменить на новый. Второй вариант естественно затратный. В зависимости от марки авто, переключатель может обойтись от 2 до 20 тысяч рублей. Вполне логично в этом случае заняться ремонтом, тем более что в этом нет ничего сложного.

Демонтируем переключатель и проводим визуальный осмотр на наличие дефектов. Если есть отгоревшие контакты, то берем в руки паяльник и исправляем ситуацию. Практически всегда подрулевой переключатель можно отремонтировать, исключения составляют только случаи поломки платы, хотя и тут находятся умельцы.

Особенности снятия моторчика на ВАЗ

Если работа ведется на одной из моделей ВАЗ, то придется учитывать некоторые нюансы демонтажа. В целом операция схожа с аналогичными действиями на других автомобилях, но некоторые отличия все же есть.

Итак, вначале отключается штекер питания. Этот элемент отсоединяется в результате аккуратного перемещения его в сторону от места фиксации. Далее следует приподнять уплотнитель, захватив его края. Так поднимается резинка капота. Провода со штекером вынимаются через прорези, после чего отвинчиваются крепежные болты мотора. Чтобы окончательно подготовить моторчик стеклоочистителя ВАЗ для демонтажа, необходимо также приподнять чехол защиты. Затем нужно слегка надавить на шлицевые штыри — это следует делать до момента, пока они не провалятся внутрь. На этом процедура завершается. Моторчик готов к съему.

Полезная информация

Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.

Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше

).

Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.

Заметим

, что для подобных экспериментов нужен изрядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).

Схема стеклоочистителя работа.

Нулевое положение.

Схема состоит из плавкого предохранителя F, трёхпозиционного переключателя SA, электродвигателя с постоянными магнитами М и концевого переключателя SQ. Нулевое положение переключателя SA соответствует выключенному состоянию стеклоочистителя автомобиля. Если переключатель перевести в это положение после рабочего то остановка электродвигателя произойдёт только после размыкания концевого переключателя SQ, которое происходит в момент нахождения щеток стеклоочистителя в крайнем положении.

Замыкание щётки электродвигателя, переключателем SQ, на массу приводит к динамическому торможению и резкой остановке электродвигателя, что препятствует проскакиванию момента отключения и повторной подачи питания на щётки электродвигателя через SQ, что приведёт к безостановочной работе электродвигателя.

Первое положение.

При переводе переключателя SA в первое положение питание от предохранителя F через контакты переключателя, будет поступать к щётке электродвигателя, и привод будет работать на низкой скорости.

Второе положение.

Если включить второе положение, то питание получит дополнительная щётка электродвигателя, смещённая относительно минусовой щётке, что приведёт к изменению магнитного потока якоря и увеличению скорости вращения.

31/08/2011

Стеклоочиститель ВАЗ-2108 неисправности.

Стеклоочиститель ВАЗ-2108 не работает на всех режимах.

Если стеклоочиститель ВАЗ-2108 не работает на всех режимах, необходимо проверить предохранитель №5 и состояние редуктора.

Когда электродвигатель работает, а щётки не двигаются, то  срезало зубья на шестерне и червячный винт вала не входит в зацепление, или срезало шлицы вала шестерни, на которые одевается кривошип. Так же возможно срезало шлицы на обоих поводках стеклоочистителя, хотя такая неисправность бывает очень редко. Если предохранитель исправен, необходимо проверить контрольной лампой наличие напряжения на оранжевом проводе, подходящем к разъёму электродвигателя. Если питание отсутствует, проверьте состояние контактов 10 колодки 11 на монтажном блоке (находится сверху монтажного блока) и целостность проводов. Часто из-за попадания влаги подвержены коррозии контакты 10 и 18 колодки 11.

При отсутствии питания на выводе 18 неисправен тепловой предохранитель или нарушен контакт в штекере электродвигателя стеклоочистителя. Для устранения этой неисправности необходимо заменить неисправный предохранитель или закоротить его, в этом случае необходимо учитывать возможность сгорания электродвигателя при заклинивании или примерзании щёток.

При наличие питания переведите переключатель в режим постоянной работы и проверьте наличие напряжения на синем или сине-оранжевом проводе разъёма электродвигателя. Если питание есть необходимо проверить наличие минуса на разъёме. При исправности цепи скорей всего неисправен якорь электродвигателя.

Если питание отсутствует, следует проверить состояние контактов соединяющих колодок выводов 10,15, 16, 18 и 9 колодки 11и выводов 11, 18, 19 и 20 колодки 3 монтажного блока, целостность проводов и переключателя. Для этого необходимо проверить наличие питания на выводах переключателя согласно схеме приведённой ниже. При отсутствии питания на выводе 53а (провод жёлтый с белым) проверить цепь разъём электродвигателя провод жёлтый с белой полосой, вывод 18 колодки 11, вывод 11 колодки 3, вывод 53а разъёма переключателя. Если питание на 53а есть, а на выводах переключателя отсутствует, смените переключатель. Если схема подключения электродвигателя исправна, а стеклоочиститель не работает, неисправен электродвигатель.

Не работает стеклоочиститель в прерывистом режиме.

В этом случае надо проверить исправности предохранителя №4 и исправность реле стеклоочистителя, которое находится в монтажном блоке и схему подключения. Исправность реле проще проверить заменой на заведомо исправный. Если реле исправно, то необходимо прозвонить провода согласно приведённой ниже схеме. При неисправности реле или электропроводки стеклоочистители не будут возвращаться в крайнее положение автоматически и не будут срабатывать при включении омывателя стекла.

Сгорает предохранитель.

Если перегорает предохранитель сразу после установки при включенном зажигании, то короткое замыкание в жёлто-чёрном проводе, идущем к электродвигателям стеклоочистителя и омывателя. Если перегорает после включения стеклоочистителя то короткое в проводах, идущих от переключателя к электродвигателю или сгорел якорь электродвигателя. Когда стеклоочиститель не работает в прерывистом режиме скорей всего неисправно реле стеклоочистителя. Если в прерывистом режиме щётки останавливаются и двигаются рывками, подгорели контакты в редукторе. Если стеклоочиститель не работает на низких оборотах и в прерывистом режиме то есть обрыв в цепи от вывода 18 колодки Ш9 до электродвигателя. Так же возможен износ щёток электродвигателя. Схема стеклоочистителя ВАЗ-2108 (2109).

Стеклоочистители не останавливаются.

Такая неисправность достаточно часто случается в эксплуатации и ставит в тупик водителей. А причина этой неисправности достаточно простая. В этом случае просто плохой контакт между минусовым проводом в разъёме стеклоочистителя и корпусом автомобиля. Дело в том, сто этот провод крепится под болты крепления привода, который имеет резиновые подушки. Для устранения этой неисправности достаточно добавить ещё один провод который соединит место крепления провода с надёжной массой.

Как определить, что трапеции «кирдык»

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
2. При работе слышится непривычный шум.
3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

https://youtube.com/watch?v=39uCQCpeF8s

Ремкомплект для ВАЗ-2110

При приобретении ремкомплекта обращаем внимание на артикул деталей. Если повреждены металлические детали, то придётся менять всю трапецию целиком

Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Устройство приборов

Схема стеклоочистителя

Для начала попробуем понять, как же устроена схема дворников на ВАЗ 2110 и какие компоненты образуют цельный агрегат, именуемый стеклоочистителем.

Устройство
Характеристика
Электромотор
Он отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2110 всего две
Электрические компоненты
Это подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель

Важно заметить, что оба реле и предохранитель F5 находятся в монтажном блоке, а биметаллический предохранитель и выключатель — в редукторе электродвигателя
Стеклоочистители
При этом размер дворников на ВАЗ 2110 может быть разным, о чем мы еще поговорим. Они отличаются по форме, материалу изготовления, устройству
Механический привод
Важная составляющая, которая, увы, не редко ломается на «десятке»

Рекомендуем: Пошаговая установка фаркопа на Ниву Шевроле своими руками

Различные жидкости

Существует всего один способ решить все эти проблемы для своего автомобиля:

• Выбрать правильные щетки.
• Своевременно заливать хороший и нужный стеклоочиститель.

Жидкость для омывателя лобового стекла может быть разной, но, имеет и кое-что общее. В состав всех их входят два компонента, которые обязательны всегда. Это растворители и поверхностно-активные вещества.

Отдельно могут быть еще и нейтрализаторы, ингибиторы, ароматизаторы и куча всего прочего, зависит все от того сколько стоит стеклоочиститель, что вы выбираете для своего автомобиля. Растворители, как правило, являются спиртами, они служат для удаления разных масляных отложений, которые просто так водой не смываются. А в зимних смесях именно они обеспечивают то, что стеклоочиститель не замерзает в бачке автомобиля. Поверхностные вещества нужны для того, чтобы убрать следы от растворителя и иные жиры, которые он убрать не сможет.

Ремонт стеклоочистителя

На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

Откручиваем фиксирующую гайку

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

1. Снимите приборную панель.
2. С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
3. Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
4. Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
5. Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
6. Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
7. Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.

Что такое стеклоомыватель лобового стекла

Стеклоомыватель — функциональное устройство, которое предназначено для подачи омывающей жидкости на лобовое стекло. Это делается с целью смочить очищаемую поверхность и смыть с нее грязь или пыль. В противном случае дворники будут просто размазывать грязь по стеклу, тем самым ухудшая видимость. Как правило, стеклоомыватель используют в следующих случаях:

• в дождь или снег, когда без омывающей жидкости щетки просто увеличивают количество разводов на стекле;
• при сильной загрязненности лобового стекла, чтобы смыть слой пыли или налипших насекомых.

Веерные форсунки Renault Duster

Большое влияние на результат работы устройства оказывает используемая омывающая жидкость. Качественный омыватель гарантирует значительное увеличение видимости и легкое удаление пятен от насекомых.

Управление очистителями

Система очистки ветрового стекла может управляться двумя способами — электронным и электрическим. Последний вариант подразумевает ручное изменение режимов работы. Под рулем находится специальный рычаг управления, позволяющий включать устройство, регулировать паузу в работе стеклоочистителей и изменять режимы очистки. Но подобный вариант требует постоянного участия водителя.

Подрулевой переключатель

Электронная система управления является полностью автономной и не требует человеческого вмешательства. В автомобиле устанавливается специальный электронный блок и датчик дождя, который анализирует чистоту стекла и погодные условия. С помощью электронного управления обеспечивается целый ряд функций:

• автоматическое включение и выключение;
• изменение параметров работы очистителя;
• блокировка моторчика при наличии препятствий на ветровом стекле;
• дополнительная очистка с помощью стеклоомывателя;
• предотвращение замерзания щеток при выключенном двигателе.

Контроль качества и тесты: обязательная составляющая производства дворников Masuma на нашем заводе

На заводе имеется собственная испытательная лаборатория, где проводится тестирование выпускаемой продукции на предмет соответствия широкому спектру показателей.

Качество деталей и её соответствие заявленным характеристикам проверяется на базе собственной лаборатории. Здесь проводятся тесты, позволяющие:

• определить показатели устойчивости полотен дворников Masuma к истиранию, температурным перепадам и другим факторам;
• убедиться в качестве прилегания к поверхности и отсутствии вероятности повреждения стекла при работе;
• оценить качество ЛКП каркасов и их устойчивость к внешним факторам;
• проверить, насколько эффективно происходит очистка поверхности стекла щетками.

По результатам тестов в лаборатории, при необходимости, принимаются решения о внесении изменений в технологии производства конкретных моделей щеток. Эти процессы идут на предприятии непрерывно, обеспечивая качество продукции.

Перейти в каталог дворников Masuma

Привод стеклоочистителя и принцип его работы

Чаще всего, усилие на щетки поступает от электродвигателя посредством серии механических компонентов, соединенных последовательно или же параллельно. Реже можно встретить и пневматические стеклоочистители, которые находятся в контуре определенного объема воздуха от тормозной системы. В этом случае они устанавливаются несколько выше, чем ветровое стекло, и приводятся в движение посредством открытия клапана.

Принцип работы очистительного механизма достаточно прост. Лезвия щетки, передвигаясь вперед и назад, очищают поверхность стекла. Кроме того, имеется возможность регулировать скорость их передвижения в зависимости от погодных условий. На некоторых авто установлены «скрытые» стеклоочистители, то есть, когда они отключены, специальный механизм передвигает их вниз так, что они становились незаметными. Но это можно встретить только на крупных автомобилях.

Система автомобильного стеклоочистителя состоит из следующих элементов:

1. 1. Двигатель стеклоочистителя (электромотор) находится в подкапотном пространстве. Он инициирует движение щеток с разной скоростью работы.

На 48 секунде видео показана полностью разобранная система очистки лобового стекла.

1. 2. Электромотор по своему внутреннему устройству ничем не отличается от других типов этих двигателей: щетки, обмотка, магниты, выходной шток, все стандартно. Но вот сама система передачи крутящего момента достаточно самобытна, в нее входит спиральная шестерня передающая вращение на движение остальных частей схемы (внутренне устройство можно увидеть с 1.57 по 3.41 минуту видео) стеклоочистителей, и крупная шестерня которая приводится в движение первой.

3. Но каким образом приводной мотор способен двигать стеклоочистители в разных направлениях, ведь вращается он только в одну? Это становится возможным при помощи специального сочлененного шатунного механизма, который преобразует вращательное движение мотора в поступательные движения щеток (4 минута видео)

4. Щетки стеклоочистителя. Для них главное хорошо прилегать к площади стекла. Это становится возможным за счет пружины, обозначена на 5 минуте видео и множеству сочленений непосредственно на самой щетке, которые находясь ближе к непосредственной щетке уменьшаются в размерах и более точечно прижимают полотно щетки к изогнутой поверхности стекла.

5. Переключатель. Устройств простейшее и почти безотказное. На двигающейся части со стороны переключателя установлены два контакта, на неподвижной части стоят другие множественные контакты, при замыкании которых щетки увеличивают темп скорости очистки стекла. Управляется это микросхемой, в которой прописана программа прерывания и интенсивности взмахов щеток.

6. Бачок омывателя. На 6.10 минуте продемонстрирован измеритель уровня жидкости, а на 6.30 минуте извлечен моторчик омывателя лобового стекла, который создает давление в тот момент, когда вам нужно помыть стекло.

Так, что, простая и тривиальная конструкция? Или все же на нее стоило обратить внимание?

Правильный выбор

Подбор лучше осуществлять по времени года, в котором чаще всего ездите, автомобилю хуже от этого не будет. Сейчас подделывать разные автомобильные детали — это просто мега доходный бизнес, не минуло это и нашу тему, подделывают даже щетку для дворников. Здесь подбор перед покупкой надо делать тщательно очень. В идеальном варианте надо ознакомиться в интернете с самыми распространенными фирмами и посмотреть, как отличить каждую от подделки, по каким маркерам. Если судить, в общем, то любая нормальная и качественная автохимия обязаны быть с качественной полиграфией, с аккуратно и в и нужном месте наклеенной этикеткой, все реквизиты и дата выпуска должны быть четко пропечатаны на обертке. Подбор для себя начинайте именно с проверки этих моментов.

Если продумывать все это для вас лень, то можно просто приехать в хороший дорогой магазин, где вам порекомендуют лучшее, что может быть на сегодняшний день.

Способы решения проблем с замерзанием омывающей жидкости

Водители регулярно сталкиваются с проблемой замерзания жидкости в зимний сезон. Даже наиболее стойкие вещества могут не сохранить свойства при сильных морозах. В результате одни водители отключают работу системы до потепления, а другие — используют альтернативные варианты решения проблемы. Что делать, если замерз стеклоомыватель:

1. Переместить машину в теплый отапливаемый гараж или паркинг, пока жидкость не восстановить прежние свойства. Вариант подходит только тем, у кого есть свободное время и доступ к утепленным помещениям.
2. Временно снять резервуар с водой, если есть возможность, и отогреть его в помещении. После размораживания бачок нужно установить обратно.
3. Залить в бачок антиобледенительную омывающую жидкость, которая предназначена для работы в экстремальных условиях, включая промежуток от -70 до -50 градусов.
