Метки грм ваз 2107 инжектор

Установка цепи ГРМ

Первым делом наденьте новую цепь на шестерню коленвала.

Затем на верхнюю звездочку, которую сразу закрепите болтом.

Захватите цепочку крючком, подняв туда, где должна находиться звездочка распредвала.

Аккуратно наденьте на нее цепь и только после этого поставьте на место.

Уточнив еще раз, совпадают ли все необходимые метки, можно смело закручивать звездочку распредвала.

Установите назад успокоитель цепи, башмак натяжителя и ограничительный болт. Поставив машину на нейтральную передачу, поверните коленвал на 3 полных оборота. Если все отметки совпадут, то закрутите натяжитель цепи гайкой. Включив любую передачу, завинтите шестерни до конца, поставьте на место другие детали.

Таким образом, всего за 500 рублей на ВАЗ 2107 вами была самостоятельно произведена замена цепи ГРМ.

Цепь ГРМ на ВАЗ 2107 является одной из важнейших деталей, которая требует контроля ее состояния. При пробеге автомобилей семейства Лада более 60 тысяч км, требуется обязательно выполнить проверку данного элемента. Ресурс цепи зависит не только от пробега автомобиля, но еще и от такого фактора, как характер эксплуатации транспортного средства. Повреждение изделия может привести к ее обрыву во время работы мотора, что повлечет за собой возникновение серьезных и дорогостоящих последствий. В случае обнаружения неравномерной работы мотора или посторонних звуков во время работы требуется продиагностировать газораспределительный механизм, и при необходимости выполнить замену цепи ГРМ на ВАЗ 2107 своими руками. Как это сделать, узнаем далее.

Как выставить зажигание на ВАЗ 2107

Для начала, требуется установка метки зажигания. Для этого на шкиве коленчатого вала имеется насечка, которую необходимо совместить с одним из отливов на лобовой крышке. Всего их три, каждый из них соответствует марке бензина, который используется.

Метки зажигания ВАЗ 2107

• Первая по ходу метка, длинная. Она соответствует углу опережения зажигания в 10 градусов. Он нужен для того, чтобы компенсировать время горения топлива, то есть, пока оно хорошо разгорится. Чем выше октановое число бензина, тем быстрее оно горит. Поэтому зажигать его надо немного раньше, чем в ВМТ. Такой момент нужен для 76 бензина.
• Вторая метка – средняя. Она для 80 бензина и соответствует углу в 5 градусов.
• Третья метка зажигания – это 0 градусов, то есть, зажигание происходит точно в верхней мертвой точке. Эта метка подойдет при использовании 92 или 95 бензина.

Интересная статья о биотопливе производимого из обычных опилок, подробнее читайте здесь.

Установка зазора в контактах прерывателя

После того, как установлена метка (делать это проще с выкрученными свечами), важно выставить правильный зазор в контактах прерывателя распределителя зажигания ( если установлено контактное зажигание). Для этого проделываем следующее:

Для этого проделываем следующее:

• Снимаем крышку трамблера.
• Снимаем бегунок.
• Зачищаем контакты прерывателя распределителя зажигания при помощи наждачной бумаги с зернистостью 600-800. Крупнее использовать нежелательно, потому что на рабочей поверхности останутся канавки, которые способствуют нестабильному искрообразованию.
• Ослабляем немного фиксирующий винт, после чего регулирующим винтом выставляем зазор 0,4 мм. Контролируем плоским щупом. Затягиваем фиксирующий винт и ставим бегунок.

Установка трамблера

Далее установка зажигания на ВАЗ 2107 подразумевает правильную установку трамблера на свое место.

Для этого:

• Открутите фиксирующую гайку на 13, вытяните трамблер.
• Установите бегунок внешним контактом на то место, где находится контакт первого цилиндра. Это нужно для того, чтобы в установленном положении искра появлялась именно в нем конкретно в этот момент.
• Вставьте трамблер в посадочное место так, чтобы воображаемая линия, проведенная между фиксирующими скобами, встала параллельно линии двигателя. Скорее всего, точно так выставить не получится. Удерживая бегунок том положении, в котором вы его выставили, аккуратно вращайте на 2-3 мм в каждую сторону трамблер так, чтобы шлицы вошли на место.
• Затяните гайку.

Последовательность работ

Имея все необходимое, можно приступать к работам.

На карбюраторном автомобиле.

Далее разберем, как производится замена цепного привода на ВАЗ-2107, с карбюраторной системой питания.

ВАЗ-2107 устанавливается на ровную площадку или в гараж, и обездвиживается при помощи противооткатных опор и ручника.

Чтобы обеспечить хороший доступ ко всем необходимым элементам, желательно снять радиаторную решетку, слить жидкость и демонтировать сам радиатор.

Можно этого и не делать, но удобство выполнения работ при этом значительно ухудшится. Если имеется защита поддона – ее тоже придется демонтировать.

Затем послабляется и снимается ремень привода генератора. Далее потребуется демонтаж приводного шкива помпы.

Также с двигателя демонтируется клапанная крышка, обеспечивая доступ к звездочке распределительного вала.

Далее производится установка всех регулировочных меток. Для этого нужно проворачивать коленчатый вал, пока не совпадут метки на звездочке распредвала с отливом на головке.

При этом метка на шкиве коленвала должна совпасть с нижней из трех нанесенных меток на крышке привода. Нужная метка является самой длинной.

После этого специальным ключом отворачивается гайка крепления шкива коленчатого вала, и этот шкив снимается.

Также отворачивается болт крепления звездочки распредвала, предварительно отогнув лепестки стопорной шайбы этого болта отверткой.

Чтобы легко отвернуть этот болт, коробку передач нужно установить на 4 передачу. Перед снятием звездочки нужно еще раз проверить совпадение меток. Сняв звездочку цепь лучше держать натянутой. Для этого из проволоки делается крючок и цепь им подвешивается.

Далее с двигателя демонтируется натяжитель.

Более подробно об этом читайте здесь.

После этого можно приступать к снятию крышки. Для этого нужно отвернуть три болта крепления поддона к крышке, а также гайки и болты ее крепления в передней части мотора.

Аккуратно поддев ее отверткой, отделяем ее от картера и снимаем, после чего появиться доступ к ко всем звездочкам, которые приводит в движение цепь.

Перед снятием остальных звездочек желательно нанести метки на них и картер, что позволит при сборке не нарушить их положение.

Ключом на 17 отворачивается болт крепления звездочки вала вспомогательных агрегатов, после чего она снимается.

Затем тем же ключом отворачивается болт крепления башмака натяжителя, после чего он извлекается.

Чтобы снять цепь со звездочки коленчатого вала нужно будет открутить ограничительный палец, установленный внизу. После этого появится возможность полного извлечения цепи.

Установка новой цепи и сборка производятся в полной обратной последовательности. При этом нужно внимательно следить за совпадением всех меток.

Особенно это касается звездочки вала вспомогательных агрегатов, если нарушить его положение, после сборки понадобится устанавливать зажигание.

После окончательной сборки нужно будет провести натяжку цепи, а также сверку совпадения всех меток путем проворота коленчатого вала несколько раз, до следующего совпадения меток.

Особенности замены на инжекторном двигателе.

Это описана последовательность замены на карбюраторном авто. Но последние версии ВАЗ-2107 уже шли с инжекторной системой питания.

Однако разницы в последовательности работ по замене на этом двигателе не отличается от карбюраторной за исключением надобности снятия датчика положения коленчатого вала в процессе подготовительных работ.

Как видно, вся сложность работ по замене цепи привода ГРМ на ВАЗ-2107 заключается в надобности снятия многих элементов силовой установки и соблюдения совпадения меток.

И все же данную операцию выполнить самостоятельно вполне возможно, главное быть внимательным.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

• Осуществляется натяжка цепи ГРМ ваз-2107.
• Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
• Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Аннотация по настройке системы зажигания ВАЗ 2107 своими руками

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, изготовленным по последнему слову техники и нафаршированным сложной электроникой. В этом её красота — не надо по всякому поводу обращаться к спецам автосервиса, большая часть работ по обслуживанию авто способен сделать сам владелец. Сюда относится и процедура опции зажигания, которую в состоянии выполнить каждый желающий, за ранее исследовав подробную аннотацию.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
• контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Установив вместо цепного привода ГРМ ременную передачу, инженеры ВАЗ уменьшили металлоёмкость двигателя и снизили его шумность. Вместе с тем, появилась необходимость в периодической замене ремня газораспределительного механизма, который пришёл на смену более надёжной и долговечной двухрядной цепи. Эта процедура не занимает много времени и вполне по силам начинающим автолюбителям, которые приняли решение самостоятельно заменить ремень ГРМ на отечественной «классике» ВАЗ 2107.

Настройка угла опережения зажигания

Существует два способа выставления зажигания. Отличаются они способом диагностики. Также можно отметить различие в простоте исполнения. Перед настройкой зажигания убедитесь в правильности работы карбюратора. После этого можно переходить к настройке:

Многие водители выставляют зажигание на слух. Плюсом такого способа является отсутствие дополнительных диагностических приспособлений. Недостаток метода в не слишком большой точности. Заведите и прогрейте автомобиль. После ослабьте гайку крепления трамблера и аккуратно поворачивайте его в разные стороны, добиваясь наиболее оптимального звучания двигателя. Он должен работать стабильно. Не глохнуть, но и не рычать на повышенных оборотах;
Более точным способом является установка по искре. Для этого вам потребуется снять центральный провод с трамблера и расположить его контакт в 5 мм от мотора (масса)

Поворачивая трамблер, обратите внимание на появление искры с контакта. Когда она исчезнет можно в этот момент закрепить положение трамблера

Точно также можно проверить УОЗ с помощью стробоскопа, на бесконтактном зажигании. Для этого прибор подключается к трамблеру вместо центрального провода.

Заключение. Перебои в работе карбюраторных двигателей не редкость

Важно уметь правильно оценивать причину неисправности и своевременно ее устранять. Перед тем как выставить и отрегулировать угол опережения зажигания, нужно проверить все сопутствующие системы

Сбой в их настройках заметно усложнит работу по установке УОЗ.

Замена цепи ГРМ ВАЗ 2107: основные методы выполнения ремонта

Вот этот элемент

При эксплуатации транспортного средства цепь ГРМ вытягивается. Связано это с увеличением шага между звеньями. Удлинение цепи на ВАЗ 2107 необходимо контролировать, проверяя возможность ее натяжения

Автомеханики в этом случае советуют уделить внимание фазам. При совпадении метки звездочки газораспределительного механизма с отметкой корпуса подшипника, когда при этом данный показатель на шкиве коленчатого вала расположен ниже метки на передней крышке мотора на 10 мм, потребуется поменять своими руками цепь ГРМ

Проводится данная работа также при сколе втулок и наличии трещин на щетках. Замена башмака натяжителя цепи ВАЗ 2107 осуществляется при выявлении дефектов данной детали.

Чем грозит неисправность цепи

Из-за увеличения шага цепи мотора ВАЗ 2107 инжектор работает неровно на холостом ходу. Объясняется это тем, что каждое звено изнашивается по-разному. В некоторых случаях может отломиться успокоитель, ограничительный палец либо уголок башмака. Замена цепи ГРМ ВАЗ 2107 осуществляется с учетом данных нюансов.

При перескоках на несколько зубьев мотор автомобиля может заглохнуть или выйти из строя. Для предотвращения таких последствий автомеханики рекомендуют тщательнее и чаще регулировать натяжитель. Иногда проводится замена башмака натяжителя цепи.

Прежде чем установить своими руками цепь ГРМ ВАЗ 2107, рекомендуется ее тщательно осмотреть. Звенья и втулки должны быть закаленными. При обнаружении сырого металла данная запчасть не устанавливается. Проверять натяжитель можно руками. Если прогиб равняется 7-10 мм, она считается новой и пригодной к использованию. Оригинальными изделиями данного типа является продукция производителя Sachs.

Замена натяжителя цепи ГРМ ВАЗ 2107 проводится своими руками с учетом длины основной детали. При необходимости выполняется монтаж башмака натяжителя. При выборе данного изделия следует помнить такой нюанс:

• 2101 и 21011 имеют 114 звеньев;
• 2103 и 2106 имеют 116 звеньев.

Различают цепи следующим образом: при их растяжении изучают крайние звенья справа и слева. Если звенья расположены одинаково, снаружи или внутри, значит, цепь состоит из 116 элементов. При разных звеньях их количество равняется 114.

Основные методы замены детали

Как установить цепь на ВАЗ 2107, знают опытные автомеханики. Они выделяют 2 метода.

1. Неправильный и ненадежный, но быстрый. Данный способ не требует от автовладельца особых познаний о работе двигателей. Он предусматривает самостоятельный демонтаж клапанной крышки. Для этого потребуется рассоединить цепь, установленную на моторе. Аналогичным образом поступают с новой деталью. Далее две цепи соединяются в одну. Кривым стартером новая деталь прокручивается до полного ее прохождения через двигатель. Затем они соединяются и затягиваются. При этом следует учитывать, что нижняя звездочка не заменяется. Невозможна и замена башмака натяжителя цепи ВАЗ 2107.
2. Правильный. Этот метод предусматривает частичную разборку двигателя, включая демонтаж переднего щита, радиатора и прочих деталей. В данном случае можно установить новую последнюю звездочку. Допустима и замена башмака натяжителя цепи ВАЗ.

Для установки цепи ГРМ ВАЗ 2107 потребуется следующий инвентарь: ключи, тиски, карандаш (мел), линейка.

Мастер снимает цепь

Первым этапом второго метода является слив охлаждающей жидкости из системы. Рекомендуется при этом снять крышу капота. После ослабления и снятия с мотора ремня генератора демонтируется крышка ГБЦ. При необходимости проводится замена натяжителя. Для этого потребуется совместить метки на коленвале и звездочке распредвала. Далее откручивается гайка и снимается шкив. В данном случае потребуется демонтировать радиатор. Если отогнуть штопорную шайбу, можно будет открутить и снять звездочку с распредвала.

Замена цепи предусматривает демонтаж переднего щита мотора. Нужно помнить о 3 болтах снизу, они фиксируют поддон. После снятия крышки рекомендуется сделать отметку положения звездочки дополнительных элементов. Этот шаг исключает серьезную регулировку зажигания, которая выполняется после монтажа новой цепи на ВАЗ 2107.

При установке новых звездочек старые следует снять. Замена башмака натяжителя цепи ВАЗ предусматривает аналогичные действия

При покупке этой детали большое внимание следует уделять ее качеству

Замена цепи ГРМ ВАЗ 2107 требует выполнения монтажных работ, при этом учитывается расположение меток. Если не обращать на них внимания, произойдет встреча поршня с клапанами, в результате чего возникнет необходимость проведения капитального ремонта двигателя.

как установить (фото и видео)

Газораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой питания типа инжектор приводит:

• затруднению при запуске двигателя;
• нестабильной работе во всех режимах особенно на холостом ходу;
• резкому увеличению потребления топлива;
• образованию нагара на посадочных местах клапанов;
• возможно повреждение датчиков системы управления впрыском и каталитического нейтрализатора.

Во избежание негативных последствий ослабления или вытяжки цепного привода двигателя автомобиля ВАЗ 2107 необходимо своевременно проводить регламентные работы. Перечень операций по техническому обслуживанию силового агрегата с системой питания инжектор определяется сервисной книжкой. Контроль состояния цепи ГРМ и зазоров между кулачками распредвала и рычагами клапанов осуществляется через каждые 30 тысяч км пробег.

На гарантийных ВАЗ 2107 с системой питания типа инжектор такие работы лучше проводить в авторизованном автотехцентре. В случае возникновения неисправностей по вине автозавода устранение их будет производиться за счет производителя. По окончании этого срока обслуживание ГРМ и других систем автомобиля может выполняться и самостоятельно.

Подготовка к проведению сервисных операций

Контроль натяжения цепного привода механизма газораспределения начинается на двигателе с системой питания типа инжектор или карбюратор схожи между собой. Операция выполняется в установленной производителем последовательности:

Выставляем автомобиль на ровной площадке с твердым покрытием и фиксируем его самопроизвольного перемещения путем установки упоров под колеса и включения стояночного тормоза. Рычаг переключения передач выставляем в нейтральное положение.
С головки блока цилиндров снимаем крышку, отвернув по ее контуру все гайки при помощи трубчатого ключа. Старую прокладку рекомендуется при этом заменить, применение герметиков не допускается.
При помощи ключа на «38» проворачиваем коленчатый вал двигателя ВАЗ 2107 для того чтобы совместить метки на подвижных деталях и стационарных

При выполнении данного действия необходимо проявлять осторожность, а места расположения контрольных точек следует подсвечивать фонариком или переноской.
Совмещаем две метки: первая — на шкиве ремня привода генератора со специальным выступом на корпусе крышки, вторая на верхней звездочке механизма газораспределения силового агрегата ВАЗ 2107 с системой питания инжектор.

При таком взаимном расположении деталей поршень четвертого цилиндра находиться в мертвой точке вверху. Теперь можно приступать к выполнению сервисных работ на системах двигателя, в частности, ГРМ и некоторых других.

Выполнение технического обслуживания силового агрегата

На подготовленном таким образом автомобиле проводится ряд операций и ремонтных работ, и в том числе следующие:

• Натяжка цепи привода ГРМ, а также замена его узлов и деталей как на силовых агрегатах с системой питания типа карбюратор, так и инжектор.
• Регулировка клапаном, вернее, теплового зазора между кулачками распредвала и коромыслом. В таком случае метки на деталях ГРМ выставляются в начале процедуры и в конце ее.
• Настройке системы зажигания силового агрегата, в этом случае для достижения наилучшего результата рекомендуется применять специальный прибор – тестер.

Автомобиля ВАЗ 2107 с инжекторным двигателем выпускаются до сих пор на предприятиях в нашей стране. Они отличаются высокой надежностью и экономичностью при доступной цене, этим собственно и определяется их высокая популярность у потребителя.

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

• отвёртка плоская;
• металлический щуп толщиной 0,35 мм;
• ключ рожковый размером 13 мм;
• автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
• ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
• ключ для откручивания свечей.

Инструмент для настройки зажигания

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

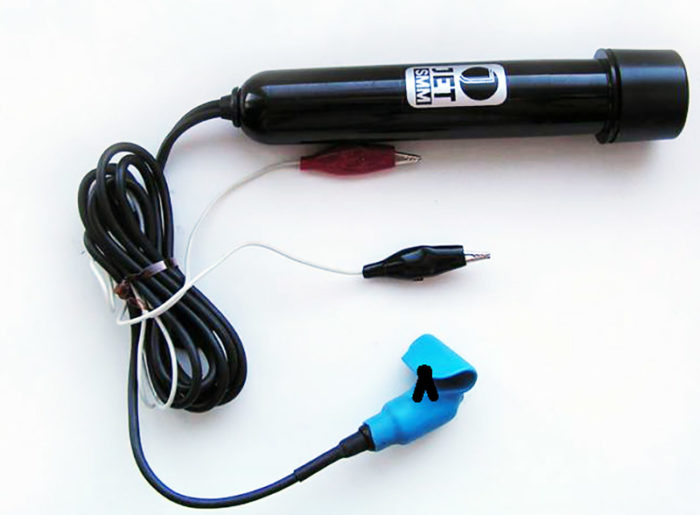

Так выглядит стробоскоп, которым удобно настраивать опережение зажигания

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Разновидности систем

В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

• механическая с контактами — прерывателями;
• бесконтактная;
• управляемая электронным блоком (ЭБУ).

Примечание. Первые 2 разновидности ставились на «семёрки» с карбюратором, последняя внедрена вместе с инжектором.

Смотрите:

В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
2. Люфт в трамблере.
3. Эллипсность звездочек ГРМ.

К сведению. Использование разрезной звезды помогает добиться идеального расположения меток. Она устанавливается взамен штатной зубчатой шестерни распределительного вала.
