Как проверить модуль зажигания ваз 2114 инжектор: причины выхода из строя и способы их устранения

Проверка выполненных действий

Чтобы произвести диагностику выполненных действий, вам потребуются пассатижи, стандартный инструмент и тестер (мультиметр). Высоковольтные провода можно проверить мультиметром. Нормальное сопротивление провода — от 5 кОм до 12 кОм.

На данном этапе мы будем выполнять диагностику именно цепей, а не микропроцессорных элементов. Чтобы проверить последние, потребуется специализированное оборудование и опыт, которых у нас с вами нет.

Итак, как производится проверка:

1. Сначала необходимо отключить зажигание и произвести диагностику контактов на всех штекерах и колодках. Также необходимо продиагностировать плотность посадки, а также контакт высоковольтников в модуле.
2. Далее, демонтируйте колодку с модуля и произведите диагностику напряжения на выводах С и В. Тестер при этом необходимо настроить в режим замера низкого переменного тока.
3. Проверьте высоковольтники. Для этого необходимо установить в колпачок работоспособную свечку и приложить ее к головке блока. В этот момент ваш помощник должен попытаться завести двигатель, покрутив стартером. Если провод рабочий, то между свечой и головкой блока проскочит искра. Таким образом необходимо продиагностировать все провода.
4. В том случае, если искра отсутствует только на одном кабеле, необходимо произвести тщательную диагностику самого модуля, но в большинстве случае устройство подлежит замене. Если же все работает правильно, свечи исправны, но в работе двигателя все равно имеются проблемы, необходимо проверять систему питания.

Возможные причины выхода из строя модуля зажигания

Прежде чем выполнять ремонт основной детали в системе зажигания автомобиля, надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.

Основные причины поломки устройства

Причины появления неполадок:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
2. Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
3. Модуль зажигания в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
4. Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
5. Внутри штекера с низковольтными кабелями нарушился контакт.
6. Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
7. Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

1. При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
2. При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
3. Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
4. Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
5. На приборной панели появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» на примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются в работе модулей зажигания.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) Сперва скиньте клему «-» с аккумулятора, тем самым обесточив его. (Как скинуть клему «минус», для того что бы обесточить аккумулятор, смотрите в статье: «Замена аккумулятора »).

2) Затем в двигателе разыщите местонахождение модуля зажигания, а после его нахождения, отсоедините от него четыре высоковольтных провода, которые подсоединены к нему.

3) Далее отсоедините колодку проводов, отжав для этого удерживающий фиксатор, который её крепит на модуле.

4) Следом выверните три гайки, которые этот модуль крепят к кронштейну.

Примечание! Что бы вам было легче визуально определится, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После чего снимите модуль с трех длинных шпилек, которые присутствуют на кронштейне.

Установка: Модуль зажигания устанавливается в обратном порядке снятию, но при обратной установке, вы обязательно должны знать две вещи:

1. После того как модуль зажигания будет установлен, посмотрите на его поверхность, видите там изображены цифры: 1, 2, 3, 4. Так вот, эти цифры обозначают номера соответствующих цилиндров.

2. А вы заметили что еще и на кончиках высоковольтных проводов присутствуют те же цифры: 1, 2, 3, 4. Все это было сделано для того, что бы вам было легче определить, какой из высоковольтных проводов куда нужно именно подсоединять к модулю.

Примечание! Все высоковольтные провода при обратной установке модуля, подсоединяйте строго по номерам к примеру: «первый провод — к первому выводу», «второй провод — к второму выводу» и.т.д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля, вам понадобится «высоковольтный разрядник », который можно приобрести в автомагазине за цену в районе 900-1500 руб. При помощи этого разрядника, вам можно будет проверить на исправность: модуль зажигания, катушку зажигания, и сами высоковольтные провода на наличие искрообразования.

Примечание! На видео отчетливо видно то что модуль зажигания исправен, потому что при подсоединении к нему поочередно всех проводов, на разряднике постоянно появляется искра, но при последней проверки видно то что искра немного обрывается, но все же модуль себя хорошо проявляет, и его замена не требуется!

Важно! При работе с модулем зажигания будьте осторожны, а так же не в коем случае не проводите с ней каких либо действий, не обесточив при этом аккумулятор!

Здравствуйте Тимур! Я так понимаю у вас на самом модуле зажигания присутствуют сквозные трещины, раз вы написали то что из самой крышки при работе двигателя исходят искры? Или вы имели ввиду то что искрят выводы модуля зажигания? Ну все равно и в первом и во втором случае нужно заменять модуль зажигания на новый, потому что при небольшом попадании на него различного рода воспламеняющейся жидкости, бензина например, может произойти возгорание! Во втором случае еще могут быть виноваты сами высоковольтные провода, в таком случае попробуйте поменять провода на новые, или просто снимите с какой либо другой машины и посмотрите что из этого получится!

Примечание! Выводы модуля зажигания — Это то место куда подсоединяются высоковольтные провода!

Может ли из за модуля не заводится машина

Здравствуйте Роман! Конечно!

Может ли из-за модуля то работает ровно то начинает троить, заглушить заведёшь снова нормально работает потом на холостых поработает и снова троить начинает?

Здравствуйте, Алексей! Троить после длительной работы на холостых может по двум причинам: богатая смесь на ХХ (возможно, засорён воздушный фильтр или неисправен датчик массового расхода воздуха) или старые свечи зажигания (или просто неподходящие по калильному числу). Я бы начал с замены свечей на подходящие.

Добрый день! На холодную через

20 сек. после запуска начинает сильно троить и одновременно моргает чек, БК выдает пропуски зажигания. За диагностику не хочу переплачивать СТО, обнадежте меня, что это именно модуль!). И еще, при перезапуске двигатель работает ровно. Свечи новые, провода тоже недавно менял (пробивали)

Здравствуйте, Иван! Модуль обычно или работает, или нет. Ну, в сырую погоду может глючить. В вашем же случае больше похоже на отсутствие коррекции обогащения смеси по мере прогрева двигателя. Попробуйте через 10 секунд после запуска снять фишку с датчика температуры (который с двумя проводами), должен сработать вентилятор радиатора и снизиться обороты. Если при этом троения не будет, значит, виноват датчик или тосола мало (и до датчика не доходит). Ну, или свечи бракованные…

Soljery › Блог › Как свечи могут повлиять на работу двигателя…

Всем доброго времени суток, сегодня я с полезной информацией, которая позаимствована с ресурса ВК:

Чтобы инфа была всегда под рукой, ну или для пользы читателя данного блога, дублирую все это дело в свой блог^^

Очень часто проблемы с двигателем автомобиля возникают из-за того, что в свечах зажигания между электродами неправильно выставлен зазор. Такая ситуация нередко провоцируется и тем, что производители этих деталей в большинстве случаев заявляют, что нет необходимости регулировать в свечах зажигания зазор. Но это утверждение совершено неправильное и необоснованное, потому каждому автовладельцу не лишним будет знать, как можно проверить и отрегулировать зазор в свечах зажигания.

Понятно, что если, например, нет искры на катушке зажигания, то зазор в свечах тут совершенно ни при чем

Но все равно эта величина оказывает важное влияние на работу двигателя. Для того чтобы лучше это понять, следует рассмотреть процессы, которые происходят в камере сгорания, когда от искры воспламеняется воздушно-топливная смесь

В этот момент происходит сжатие наполнения цилиндра при помощи поршня. Углеводородно-воздушная смесь при этом до предела уплотняется и чтобы искра прошла успешно через такую плотную субстанцию, нужна разница потенциалов.

Почему важна регулировка зазора в свечах зажигания?

В стандартных бензиновых двигателях система зажигания устроена так, что она может нормально работать, только если все элементы механизма исправны. В частности, вам не помешает знать, как проверить катушку, как провести диагностику генератора, ведь каждый из этих узлов оказывает влияние на работоспособность двигателя.

И даже небольшое нарушение во всем этом сложном механизме, к примеру, нагар на свечах, может стать причиной не только ухудшения работы двигателя, но и его поломки. Что касается зазора в свечах зажигания, то например, если произошло его естественное увеличение, искре может попросту не хватить мощности, чтобы пробить плотную смесь воздуха и углеводорода. Естественно, придется тратить больше энергии на пробитие и как следствие, запал искры уменьшается, что в свою очередь в большинстве случаев снижает мощность двигателя.

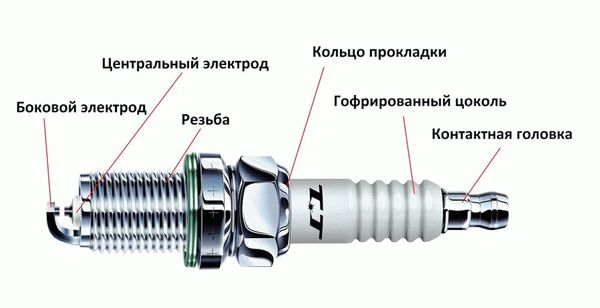

При изучении процесса работы автомобильных свечей зажигания, нередко приходится столкнуться еще с некоторыми не до конца исследованными факторами. Именно поэтому если возникает вопрос «какие свечи следует поставить на свой автомобиль», ответ должен быть однозначный – оригинальные, которые рекомендует завод-производитель

Немаловажной является и периодическая проверка свечей, которая подразумевает определение величины зазора и ее корректировку в случае необходимости. Как правило, каждым производителем двигателя даются рекомендации по требуемому зазору и их лучше соблюдать, только так можно гарантировать качественную работу и полную исправность двигателя

Водители со стажем, которые уже имеют четкое представление об устройстве свечей зажигания, меняя зазор в свечах, могут влиять на мощность и работу двигателя. Но следует помнить, что неправильно выставленный зазор может и негативно отразиться на мощности двигателя и на расходе топлива, а также посредственно будет причиной увеличенной нагрузки на коленвал и поршневую систему.

Также следует заметить, что в старых моделях двигателей свечной зазор не так важен, как в современных. В работе двигателей последних модификаций используются максимально сжатые смеси, а потому и требования к точности зазоров очень высоки. Например, если нарушить величину зазора свечи на четырехтактном двухлитровом четырехцилиндровом восьмиклапанном двигателе всего на 1/5 миллиметра, это увеличит расход топлива на 4% и приведет к потере двигателем мощности примерно на столько же.

Проверить и отрегулировать зазор в свечах зажигания можно как в сервисном центре, так и самостоятельно. Для правильного выставления зазора лучше всего следовать рекомендациям производителя или советам опытных автомобилистов. Не забывайте, что хотя бы через каждый 15 тыс. километров эту процедуру нужно повторять. Только так ваш автомобиль всегда будет в порядке и порадует максимумом скорости и мощи.

Это интересно: Обязан ли водитель садиться в машину ДПС?

Надеюсь инфа будет полезной) Всем Peace

Модуль зажигания (Катушка зажигания)

Модуль зажигания – представляет сложный электротехнический прибор, предназначенный для генерирования тока высокого напряжения (до 30000 В) и передачи его на свечи зажигания. Связующим компонентом между модулем зажигания и свечами являются высоковольтные провода. Стоит отметить, что многие автовладельцы модуль зажигания так же называют катушкой зажигания, что не есть совсем правильно т.к

катушка входит в состав модуля зажигания, но в данном случае это не важно

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. ЭБУ контролирует работу модуля, подавая на его обмотки катушки постоянный ток.
2. По закону индукции генерируется высокое напряжение и в нужный момент подаётся на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух коммутаторов, а так же пластикового корпуса и выходов на высоковольтные провода. Каждая катушка связана на 2 цилиндра: 1 катушка – 1 и 4 цилиндр, 2 катушка – 2 и 3 цилиндр.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неправильной работы катушки зажигания являются:

1. провалы при ускорении;
2. потеря мощности;
3. нестабильный холостой ход;
4. не работают 2-3 или 1-4 цилиндры.

Если вы столкнулись с данными признаками неисправности, то помимо модуля зажигания рекомендуется проверить следующие датчики: ДМРВ. РХХ. ДМРВ. ДС .

Где находится модуль зажигания?

Модуль зажигания находится в подкапотном пространстве. Самый простой способ найти его — найти высоковольтные провода. Один конец высоковольтных проводов идёт к свечам зажигания, другой конец проводов идёт к модулю зажигания.

Схема подключения ВВ проводов к модулю зажигания

Подключать высоковольтные провода к модулю нужно строго в определённом порядке:

Провода 1 и 4 цилиндра идут на одну обмотку, 2 и 3 на другую. Нумерация цилиндров обозначена на модуле зажигания

Обратите внимание на рисунок

Если держать модуль строго перед собой, то подключать нужно следующим образом:

• 1 цилиндр – левый нижний высоковольтный вывод;
• 2 цилиндр – левый верхний высоковольтный вывод;
• 3 цилиндр – правый верхний высоковольтный вывод;
• 4 цилиндр – правый нижний высоковольтный вывод.

Но данная распиновка характерна в том случае, когда модуль вы держите перед собой. Если же вы хотите установить высоковольтные провода на уже установленный на машину модуль, то распиновка немного другая, т.к. модуль установлен под углом (ромбом):

• 1 цилиндр – центральный нижний вывод;
• 2 цилиндр – левый вывод;
• 3 цилиндр – верхний вывод;
• 4 цилиндр – правый вывод. Но для удобства и наглядности лучше снять модуль, и только потом установить на него высоковольтные провода.

Как проверить модуль (катушку) зажигания?

Для проверки модуля нужно измерить сопротивление между выводами (1 и 4 цилиндром; и между 2 и 3 цилиндром). Сопротивление на омметре должно быть примерно 5,4 кОм. Для более подробного описания действий по проверке, читайте статью: Как проверить модуль зажигания?

Ошибки модуля зажигания

С неисправной работой модуля зажигания связаны следующие ошибки:

1. Р0351 – обрыв катушки 1-4 цилиндра.
2. Р0352 – обрыв катушки 2-3 цилиндра.
3. Р3000 (Р3001 Р3002 Р3003 Р3004) – множественные пропуски зажигания.

Частой причиной возникновения данной ошибки могут быть как свечи зажигания, так и высоковольтные провода – их нужно заменить (Как заменить высоковольтные провода? Как заменить свечи зажигания? ).

Acura Audi BMW Cadillac Chevrolet Chrysler Citroen Daewoo Dodge Fiat Ford GMC Honda Hummer Hyundai Infiniti Isuzu Jaguar Jeep Kia Land Rover Lexus Mazda Mercedes Mitsubishi Nissan Opel Peugeot Porsche Renault Rover Saab Seat Skoda Ssang Yong Subaru Suzuki Toyota Volvo VW

Ремонт модуля зажигания

Если не работает модуль зажигания, его можно попытаться реабилитировать:

• Возьмите ключи торцом на 10, 13 и 17, шестигранный ключ на 5, обычную отвертку, паяльник, флюс на алюминий, лак для ногтей, провода-многожилы.
• Чаще всего в системе зажигания портится соединение – те самые контакты.
• Поворачиваем ключ в зажигании, заводимся, шевелим контакты, получаем исчерпывающий ответ в отсутствии их качественного соединения.
• Теперь двигатель глушим и вынимаем модуль зажигания наружу.
• Нужно открыть его, подденьте его корпус отверткой.
• Внутри плата, покрытая силиконовой пленкой – убираем ее.
• Убираем весь алюминий от ВВ контактов.
• Теперь самое сложное: нам нужно припаять к плане новые провода, откуда мы только что сняли старые.
• Сначала, нужно очистить поверхность коллектора от налета, потом кладем плату на плиту и греем до 200 градусов (примерно на глаз, естественно), она начнет немного пахнуть, когда дойдет до нужной температуры и паять на ней станет в разы проще.
• Теперь, собственно, паяем: концы проводков присоединяем к модулю.
• Лаком для ногтей замазываем все контакты проводов с модулем и платой.
• Сейчас нужно собрать все как было, поставить устройство зажигания на место и завести двигатель. Только после этого, когда вы убедились, что все нормально работает, можете брать герметик и заклеивать его намертво.
• Отдельные элементы, вышедшие из строя. Ремонтировать не получится, они только под замену. Благо, цена на них адекватная: коммутатор в пределах 200 рублей, транзистор от 200 до 300 рублей.

Очень важный момент: в просторечии, как и здесь, катушка зажигания и модуль зажигания – это синонимы. Но в плане технической конструкции – нет. На четырнадцатые с разным объемом двигателя ставятся разные запасные части: на 1,5-литровые самары старого поколения идет именно модуль зажигания, а на 1,5 и 1,6 литров нового поколения самар – катушка зажигания. Коммутатор машин нового образца спрятан в электронном блоке управления, получается, что модуль разбили, и стали называть по имени главной его части — катушки. Будьте внимательны при выборе зап. частей с разборки: не перепутайте их, учитывая этот факт.

Если говорить об обслуживании в сервисе, то цена на него не стоит таких затрат. Проще самому во всем разобраться, тем более. Что есть уйма ресурсов, где вам подскажут и помогут. Главное, помнить о схеме постановки высоковольтных проводов и их хорошем контакте. Бывает так, что неверно состыкованные провода способствуют неправильному возгоранию, искра бьет в реле. И модуль зажигания полностью перегорает.

Процедура снятия

1. Освобождаем фиксатор, отсоединяем провода от выводов катушки зажигания.
2. Включаем зажигание и вольтметром замеряем напряжение между выводом 15 и “массой” в случае с катушкой зажигания или между выводами C и D в случае с модулем зажигания на колодке жгута проводов. Напряжение должно быть не меньше 12 вольт. Если напряжения нет или оно меньше чем нужно, то нужно проверить заряд аккумулятора, ЭБУ или цепь питания.  Для проверки катушки зажигания можно заменить ее на заведомо исправную.
3. После проведения измерений выключаем зажигание.
4. Отсоединяем высоковольтные провода от свечей зажигания.
5. при помощи ключа на 13 откручиваем 2 болта верхнего крепления кронштейна катушки.
6. При помощи ключа на 17 ослабляем затяжку нижнего болта крепления кронштейна и снимаем его вместе с катушкой.
7. Отсоединяем высоковольтные провода от катушки зажигания
8. При помощи мультиметра в режиме омметра измеряем сопротивление между центральным выводом 15 и корпусом. Мультиметр должен показывать отсутствие короткого замыкания первичной обмотки катушки на “массу”. Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами – 1а и 1b. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом. При измерениях нужно учитывать собственное сопротивление прибора.
9. Омметром измеряем сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.
10. При помощи шестигранного ключа на 5мм откручиваем 4 винта крепления катушки к кронштейну и снимаем катушку.

Проверяем модуль 2114 доступными способами

Самый эффективный способ выяснить, что модуль зажигания не работает, взять заведомо рабочий прибор и попробовать запустить двигатель на нём. Понятно, что не каждый модуль от восьмёрок, девяток и Самар второго поколения может подойти.

В зависимости от типа системы зажигания, на Самарах может быть установлена катушка вместо модуля, а нам необходим именно модуль от впрысковой 8-клапанной 2114. Здесь все просто — двигатель заработал, значит модуль своё отжил, меняем на новый. Тем не менее есть большая вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

Проверяем целостность высоковольтных проводов

Поэтому перед проверкой непосредственно модуля надо убедиться в том, что высоковольтные провода в порядке, не пробивают на массу и пропускают ток.

Алгоритм действия для последующей проверки такой:

1. Проверка модуля зажигания по высоковольтной цепи на обрыв. Для этого пригодится мультиметр, который выставлен в режим измерения сопротивления. В модуле катушки зажигания соединяются параллельно — первая и четвёртая, вторая и третья. Для проверки берём щупы мультиметра и устанавливаем их (при выключенном зажигании) в разъёмы для высоковольтных проводов на модуле. Сначала 2 и 3-го, потом 1 и 4-го цилиндров. Сопротивление между параллельными катушками должно быть на уровне 5,1-5,5 Ом. Если сопротивления бесконечно, в сети обрыв и модуль подлежит замене.

2. Последний, традиционный способ проверки любого устройства — постучать, подёргать, пошевелить. Как бы это нелепо не звучало, иногда после такой просьбы модуль оживает. По крайней мере, его хватит, чтобы доехать до ближайшего автомагазина и купить новый модуль, который стоит в пределах 2-2,2 тысячи рублей.

Как проверить модуль зажигания самостоятельно?

Допустим, вы явно определили, что двигатель троит (может быть, другая неисправность) по причине модуля зажигания. Вы знаете, где он располагается, известна распиновка входной колодки. Чтобы принять решение, отремонтировать модуль, или поменять на новый (это ваши затраты), протестируем его как минимум мультиметром.

Самый простой способ – замена блока на заведомо исправный. Это возможно лишь при наличии хорошего знакомого с аналогичным автомобилем. При такой проверке исключается т.н. «группа обеспечения» — кабели, электронный коммутатор.
Работоспособность контактной группы

Во время работы мотора следует понажимать на штекеры высоковольтных проводов (Осторожно!) и колодку управления. Если характер работы мотора изменился (не троит, обороты стали устойчивыми) – проверьте состояние контактов.
Меряем сопротивление на контактах катушек

Гарантировано тестируются вторичные обмотки. Между контактами на выход 1,4 и 2,3 свечей, сопротивление должно быть одинаковым, и лежать в пределах 5 Ом.
Осматриваем разобранный модуль. Разумеется, необходимо иметь элементарные навыки в электротехнике (уровень несколько выше, чем «лампочку в подъезде вкрутить»). Обрывы проводов или подгоревшие контакты видно сразу, а исправность транзисторов можно проверить мультиметром. Становится доступной первичная обмотка катушек.

Если детали заменяемы – производим ремонт. Проводка и контакты восстанавливаются элементарно.

Как произвести диагностику катушки зажигания на ВАЗ-2114

Как уже говорилось, при появлении первых признаков неисправностей в модуле зажигания ВАЗ-2114, владельцу транспортного средства следует провести его диагностирование. Самостоятельно в домашних условиях можно подобную процедуру произвести по следующему алгоритму:

1. Проверить свечи.
2. Проверить датчик положения коленчатого вала.
3. Проверить катушку зажигания.

В домашних условиях все этапы проверок можно выполнить самостоятельно. Первый этап – это проверка свечей. Она проводиться в следующей последовательности:

1. Извлекаем свечи из их гнезд – снимаем наконечники высоковольтных проводов (для этого подойдет специальный свечной ключ).
2. Осматриваем свечи.
3. Очищаем их от возможного нагара.
4. Выставляем правильное расстояние между электродами.
5. Проверяем свечи в работе с помощью подручных средств (например, из приспособления, изготовленного из пьезозажигалки) либо на автомобильном двигателе с рабочей системой зажигания.

Если свечи находятся в исправном состоянии, можно переходить к следующему этапу проверки на неисправности модуля зажигания.

Второй этап – это проверка датчика коленчатого вала. Такая проверка осуществляется с помощью мультиметра, благодаря которому проверяются две характеристики – напряжение и сопротивление. Для этого поступают следующим образом:

1. Демонтируют датчик коленчатого вала.
2. Измеряют сопротивление:
   • на приборе устанавливается специальный режим омметра;
   • клеммы прибора подсоединяются к концам обмотки, что выводится на поверхность;
   • при оптимальной работе датчика цифровые показатели будут в пределах от 500 Ом до 700 Ом.
3. Измеряют напряжение:
   • переводят прибор в режим для измерения переменного напряжения;
   • клеммы подключаются к концам обмотки;
   • по корпусу датчика коленвала следует провести любым подручным предметом, изготовленным из металла;
   • при оптимальной работе датчика прибор покажет увеличенные показатели напряжения, потому что рядом будет металлический предмет.

В противных случаях неисправный датчик придется заменить на новый, потому что он оказывает влияние и на работу модуля зажигания ВАЗ-2114. Если и после этого будут отмечаться признаки неисправности катушки, то следует перейти к третьему этапу проверки.

Третий этап – это проверка самой катушки зажигания. Эту деталь проверяют следующим образом:

• проще всего заменить катушку на новую;
• в момент работы автомобильного двигателя можно пошевелить катушку и постучать по ней (при видимых изменениях в функционировании впору судить о неисправном контакте в самой катушке);
• провести измерения мультиметром на показания сопротивления, такие показатели снимаются с парных катушек – они должны быть идентичными, приблизительно равны 5,4 кОм.

Что делать, если мультиметра нет, а необходимо произвести проверку замыкания электрической цепи? Специалисты рекомендуют воспользоваться двенадцативольтной лампочкой. Для этого следует один из проводов, идущих от нее, подключить к выводу, а второй провод замкнуть на корпусе мотора. Если при запуске стартера контрольная лампочка будет мерцать, то все находится в рабочем состоянии.

Если владельцу автомобиля самому проблематично выполнить подобную диагностику, то он всегда сможет обратиться к квалифицированным специалистам на СТО.

Выводы

Таким образом можно быстро и эффективно проверить или выставить метки зажигания на инжекторном ВАЗ 2114. Удачной всем работы!

• Home
• Автогараж
• Как Выставить Зажигание На Ваз 2115 Инжектор

Хоть какой инжекторный движок, включая и 8-ми клапанный ВАЗ-2114, полнстью управляется электроникой и даже не просит регулировок в процессе использования. Все же возникает необходимость в четком выставлении меток на шкивах и маховике в нескольких случаях — когда рвётся приводной ремень газораспределительного механизма, в добавок после ремонта головки блока. С причинами и следствиями разберёмся позднее, а пока верно установим зажигание по меткам.

Выставление меток на инжекторном движке корректирует не столько угол опережения зажигания, да и согласовывает работу газораспределительного механизма и бухгалтерской системы впрыска.

Потому верно выставляя метки на движке ВАЗ-2114, мы стопроцентно регулируем работу всех его систем.

Начать регулировку стоит с подготовки — установки автомобиля на ровненькой площадке и затяжке ручника. Воспользуйтесь несколькими методиками, однако мы предложим одну из хороших, без особенных акробатических трюков, которые не особо желательны, тем паче зимой.

Работа проводится в последующем порядке:

1. Для удобства выполнения работы рекомендуется снять правое фронтальное колесо. Оно откроет полный доступ к механизму привода газораспределительного механизма, а так конечно выставить метки поточнее и резвее. Помимо этого за ранее необходимо снять пластмассовый кожух приводного ремня ГРМ из-под капота.

Сняли колесо и пластиковую защиту

1. Загодя до того как выставить зажигание по меткам либо сменять ремень привода ГРМ, нужно ослабить либо совсем снять ремень привода генератора. Если ремень привода ГРМ в норме, то поменять его нет нужды, тогда отпадает необходимость в демонтаже и генераторного ремня.
2. Чтоб точно выставить и проверить положение коленвала, нужно снять сам шкив привода генератора. Это делается головкой на 19. Если с первого раза вы не сможете, конечно упереть вороток в нижний рычаг фронтальной подвески, и прокрутить коленвал стартером. Болт сорвётся непременно.

1. Проверяем соответствие метки на маховике с меткой на картере коробки. Для этой цели снимаем люк в КПП, обязана стать видна метка на маховике, которая в таком положении вала должна совпадать с меткой на картере.

Таким макаром можно стремительно и отлично проверить или выставить метки зажигания на инжекторном ВАЗ 2114. Успешной всем работы!

Первые машины данной серии выпускались с бесконтактной системой зажигания, а электронное появилось лишь позже. В связи с тем, что на протяжении своей истории машина комплектовалась по-разному, до того как выставить зажигание на ваз 2114 необходимо узнать какое оно.
