Цилиндропоршневая группа трактора мтз-82

Моменты затяжки основных резьбовых соединений

Крепеж головки цилиндров

Порядок затяжки болтов крепления головки блока цилиндров.

На рисунке приведен порядок затяжки болтов крепления головки цилиндров. Предварительно установленные болты подтянуть от руки. В дальнейшем болты крепления головки блока цилиндров затягиваются за три приема:

1 прием – болты затянуть моментом 100±10 Н·м (10±1 кгс·м).

2 прием – болты довернуть на 180º±5º.

3 прием – болты довернуть на 90º±5º.

Внимание:
После затяжки болтов крепления головки блока цилиндров, выполненной в три приема, дальнейшего контроля затяжки болтов в эксплуатации не требуется

Резьбовое соединение

Момент затяжки, Н·м (кгс·м)

Крепеж коленчатого вала и шатунно-поршневой группы

Болты крепления крышки коренных подшипников коленчатого вала

Предварительный момент затяжки: 135±15 (13,5±1,5)
Окончательный момент: довернуть болты на 120º±2º

Болты крепления маховика.

Внимание:
Болты используются только 1 раз. Установка болтов второй раз недопустима.

Предварительный момент затяжки: 85 ± 5 (8,5 ± 0,5)
Окончательный момент: довернуть болты на 90º±2º

Болты крепления гасителя крутильных колебаний.
Внимание:
Болты используются только 1 раз

Установка болтов второй раз недопустима.

Предварительный момент затяжки: 85 ± 5 (8,5 ± 0,5)
Окончательный момент: довернуть болты на 90º±2º

Болты крепления крышки шатуна

Предварительный момент затяжки: 70 ± 5 (7 ± 0,5)
Окончательный момент: довернуть болты 115º±2º

Болты крепления форсунок охлаждения поршней

8 – 10 (0,8 – 1,0)

Крепеж внутри картера маховика

Болты крепления корпуса шестерен

80 — 100 (8,0 – 10,0) с нанесением анаэробного герметика Loctite 518 на фланец

Болты крепления масляного насоса

22 — 25 (2,2 – 2,5)

Болты крепления подшипника распределительного вала

50 – 55 (5 – 5,5)

Болты крепления промежуточной шестерни привода пневмокомпрессора

50 – 55 (5 – 5,5)

Болты крепления картера маховика

Ø10мм: 43 — 55 (4,4 – 5,6)
Ø12мм: 80 — 100 (8,0 – 10,0)
с нанесением герметика Loctite 518 на фланец

Крепеж механизма газораспределения

Болты стоек и оси коромысел

Затяжку производить в три приёма:
1. Завернуть на 2 — 3 оборота;
2. Начиная с середины, последовательно перемещаясь в обе стороны, затянуть моментом 20 — 30 (2,0 — 3,0);
3. Начиная слева, последовательно перемещаясь вправо дотянуть моментом 73,54 ± 4,9 (7,5 ± 0,5)

Регулировочные гайки коромысел

50 – 55 (5 – 5,5)

Крепеж топливной аппаратуры

Гайка крепления шестерни привода топливного насоса

195 ± 5 (19,5 ± 0,5)

Болты крепления топливного насоса высокого давления

50 — 55 (5,0 – 5,5)

Болты крепления рампы

45 ± 2 (4,5 ± 0,2)

Болты крепления скоб форсунок в головке цилиндров

Предварительный момент затяжки: 16±1 (1,6± 0,1)
Окончательный момент: довернуть болты на 95º±2º

Гайка штуцера форсунки в головке блока цилиндров

Предварительный момент затяжки: 5 (0,5)
Окончательный момент затяжки: 55 ± 1 (5,5 ±0,1)

Гайки крепления топливопроводов к рампе и штуцеру форсунки

25+8 (2,5+0,8)
При течи топлива затянуть максимальным моментом 50 (5,0)

Болты крепления фильтра тонкой очистки топлива

22 – 25 (2,2 – 2,5)

Болты крепления блока электронного управления

8 – 10 (0,8 – 1,0)

Крепеж крышки головки цилиндров и масляного картера

Болты крепления крышки головки цилиндров

8 – 10 (0,8 – 1,0)

Болты крепления картера масляного

22 — 25 (2,2 ± 2,5) с нанесением герметика Loctite 518 на фланец

Пробка сливного отверстия масляного картера

70 ± 14 (7,0 ± 1,4)

Крепеж навесных агрегатов

Болты крепления кронштейна генератора

50 – 55 (5,0 -5,5)

Болты крепления генератора на кронштейне

50 – 55 (5,0 -5,5)

Болты крепления кронштейна компрессора кондиционера

50 – 55 (5,0 -5,5)

Болты крепления компрессора кондиционера на кронштейне

22 – 25 (2,2 – 2,5)

Болты крепления натяжных роликов

50 – 55 (5,0 -5,5)

Болты крепления пневмокомпрессора

Ø10мм: 50 — 55 (5,0 – 5,5)
Ø14мм: 140 — 160 (14 – 16)

Болты крепления насоса гидроусилителя руля

50 – 55 (5,0 -5,5)

Гайки крепления стартера

80 – 100 (8 – 10)

Болты крепления распределительной водяной трубы на головке

22 – 25 (2,2 – 2,5)

Болты крепления сервисного модуля

22 – 25 (2,2 – 2,5)

Болты корпуса привода вентилятора

Ø 8мм: 22 — 25 (2,2 – 2,5)
Ø10мм: 50 — 55 (5,0 – 5,5)

Болты крепления предпускового электроподогревателя воздуха

22 – 25 (2,2 – 2,5)

Болты рымов двигателя

140 – 160 (14 – 16)

Крепеж выпускного тракта

Болты крепления выпускного коллектора

Предварительный момент затяжки: 20 (2,0)
Окончательный момент затяжки: 50- 55 (5,0 – 5,5)

Гайки крепления турбокомпрессора на выпускном коллекторе

50 — 55 (5,0 – 5,5)

Гайки крепления заслонки моторного тормоза

50 — 55 (5,0 – 5,5)

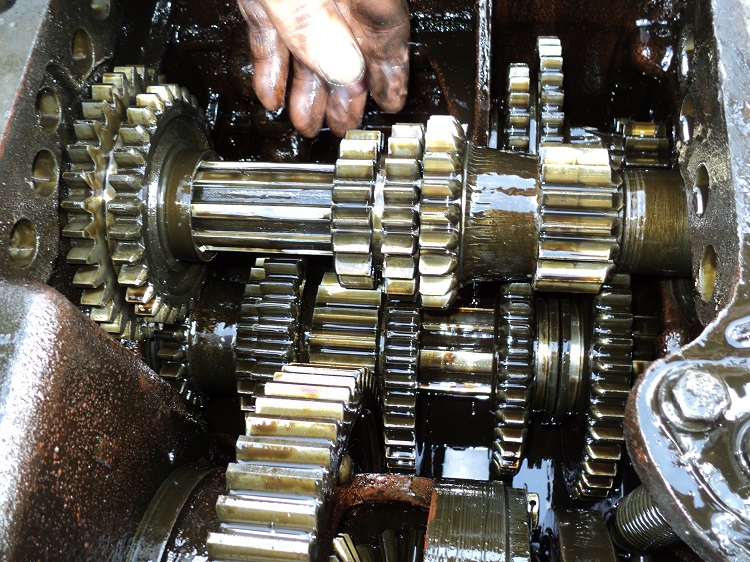

Устройство заднего ВОМ МТЗ 80.

Механизм ВОМ входит состав трансмиссии трактора, вращение которого осуществляется от маховика двигателя или от КПП машины.

Планетарный редуктор ВОМ.

В конструкцию ВОМ входит планетарный механизм включения, функция которого заключается во включении и передачи вращения на соединительный шлицевой вал. Редуктор находится в задней части картера заднего моста трактора. В заказных конструкциях планетарного редуктора вал 23 делают универсальным, составным со сменными хвостовиками с 8-ю для скорости вращения 540 об./мин. или 21-м шлицом со скоростью 1 тыс. об./мин. вращения ВОМ.

Редуктор управляется двумя фрикционными лентами 12 и 10 (на рис.). Одна тормозная лента стоит на барабане водила, другая на барабане связанным с солнечной шестернёй через шлицевую муфту. Рычаг включения находится по правую сторону водителя и имеет два положения: рычаг вперёд — «ВОМ выключен», рычаг назад — «ВОМ включён». Движение от рычага передаётся тягами к пружинному усилителю, связанному через рычаг с осью управления фрикционными лентами

В процессе работы нужно обращать внимание, чтобы не было упора рычага включения в пол кабины. Это позволит избежать буксования механизма

 Режимы работы заднего ВОМ и переключение скорости вращения

Кулачковая муфта 20 выполняет функцию переключения режимов работы ВОМ (синхронный — независимый) и передачи вращения на редуктор включения.

Независимый режим

В независимом режиме муфта получает вращение от вала, проходящего через пустотелый промежуточный вал КПП, который передаёт вращение маховика двигателя через двухскоростной редуктор, размещённый в картере промежутки. Включение независимого режима осуществляют на малых холостых оборотах или при заглушённом двигателе рычагом управления кулачковой муфты. При переключении на заглушённом двигателе для совпадения шлицов муфты, проворачивают шлицевой приводной вал заднего ВОМ от руки.

Синхронный режим

В синхронном режиме муфта работает с ведущей шестернёй второй ступени КПП трактора при работающей трансмиссии. Частота вращения зависит от скорости движения и составляет 3,5 оборота вала на метр пути. Режим включают при работающем дизеле, после включения передачи и плавном соединении сцепления.

Рычаг переключения режимов работы ВОМа находится у основания сидения водителя. При повороте рычага в крайнее левое положение включается — «синхронный», в правую — «независимый» режим работы. Среднее положение — «нейтральное». Выбранная позиция рычага удерживается фиксатором.

Изменение скорости независимого режима ВОМ осуществляется при заглушённом двигателе, через поводок, установленный в нижней части корпуса промежутки трактора связанный тягой со скользящим блоком шестерней. Поворот поводка по часовой стрелке включает скорость 540 об./мин. в обратную сторону — 1 тыс. об./мин. Положение поводка фиксируется пружинно-шариковым замком, установленным на вилке переключения.

Регулировка клапанов МТЗ 80

Регулировка клапанов МТЗ 80 проводится на тракторе МТЗ 80 после того, как он пройдет обкатку, а в дальнейшем, в процессе работы, после 500 часов его “наезда”. Двигатель на тракторе очень хороший и удачный, но как всякая техника требует регламентного обслуживания. Регулировка входит в перечень работ, проводимого при ТО-2. Регулировка клапанов МТЗ 80 проводится в целях установки необходимых рабочих зазоров между “ножками” клапанов и коромыслами. Регулируемый зазор клапанов МТЗ-80 должен соответствовать техническому стандарту, и составлять – 0,25 мм. Чтобы отрегулировать клапана на МТЗ 80, Вам необходимо проделать следующие действия.

Регулируя клапана, выставьте поршень первого цилиндра двигателя МТЗ 80 в ВМТ. Оба клапана должны быть закрыты. Немного отпустите контргайку на штыре регулировки коромысла, и вставьте щуп между коромыслом и торцом “ножки” клапана. Выставьте отверткой, или плоскогубцами, положение регулировочного штыря, относительно щупа. Он должен умещаться в зазоре, и выходить из него, с небольшим затруднением.

Когда необходимый зазор на одном из клапанов «восьмидесятки» будет отрегулирован, затяните до упора контргайку, и перейдите к следующему. Очередность регулировки МТЗ, должна соответствовать очередности работы цилиндров его двигателя, то есть 1-3-4-2. По мере регулировки клапанов не забудьте прокручивать коленный вал двигателя на 180 градусов вправо, находясь лицом к двигателю. По окончании работы по регулировке клапанов, установите на штатное место колпак крышки, и заведите мотор для проверки его работы.

Если Вы следовали всем нашим рекомендациям, двигатель трактора будет работать тише. Сама работа по себе несложна. Однако делать ее необходимо, если вы полностью уверены в своих действиях, или у вас есть опытный «советчик». Вовремя проведенные работы повысят надежность работы двигателя и срок его службы.

1. Регулировка клапанов УАЗ
2. Порядок регулировки клапанов ВАЗ 2101
3. Регулировка фар своими руками
4. Регулировка зажигания ВАЗ 2109
5. Ваз 2110 регулировка фар

Нет связанных постов

Проверка и регулировка установочного угла опережения впрыска топлива на дизеле

Техобслуживание » Проверка и регулировка установочного угла опережения впрыска топлива на дизеле При затрудненном пуске дизеля, дымном выпуске, а также при замене, установке топливного насоса после проверки на стенде через каждые 120 тыс. км пробега или ремонте дизеля обязательно проверьте установочный угол опережения впрыска топлива на дизеле.

Значения установочного угла опережения впрыска топлива приведены в таблице 13. Таблица 13

Топливный насос высокого давления	Дизель
Д-245.7Е2	Д-245.9Е2	Д-245.30Е2
Установочный угол опережения впрыска топлива, градусов поворота коленчатого вала
773.1111005-20.05	2,5±0,5
773.1111005-20.06	3,0±0,5
773.1111005-20.07	4,0±0,5

Рисунок 24. Эскиз контрольного приспособления

1. нажимная гайка
2. трубка высокого давления

Проверку установочного угла опережения впрыска топлива с топливными насосами, 773 (ОАО «ЯЗДА») производите в следующей последовательности:

• установите поршень первого цилиндра на такте сжатия за 40–50° до ВМТ;
• установите рычаг управления регулятором в положение, соответствующее максимальной подаче топлива;
• отсоедините трубку высокого давления от штуцера первой секции насоса и вместо неё подсоедините контрольное приспособление, представляющее собой отрезок трубки высокого давления длиной 100…120 мм с нажимной гайкой на одном конце и вторым концом, отогнутым в сторону на 150…170° в соответствии с рисунком 24;
• заполните топливный насос топливом, удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи топлива из трубки контрольного приспособления;
• медленно вращая коленчатый вал дизеля по часовой стрелке и поддерживая избыточное давление в головке насоса (прокачивающим насосом), следите за истечением топлива из контрольного приспособления. В момент прекращения истечения топлива (допускается каплепадение до 1 капли за 10 секунд) вращение коленчатого вала прекратить;
• выверните в соответствии с рисунком 25 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик, при этом фиксатор должен совпадать с отверстием в маховике (это значит, что поршень первого цилиндра установлен в положение, соответствующее установочному углу опережения впрыска топлива, указанному в таблице 13).

Рисунок 25. Установка фиксатора в отверстие заднего листа и маховика

При несовпадении фиксатора с отверстием в маховике произведите регулировку, для чего проделайте следующее:

• снимите в соответствии с рисунком 26 крышку люка;
• совместите фиксатор с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал;
• отпустите на 1…1,5 оборота гайки крепления шестерни привода топливного насоса;
• при помощи ключа поверните за гайку валик топливного насоса против часовой стрелки до упора шпилек в край паза шестерни привода топливного насоса;
• создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления;
• поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление, следите за истечением топлива из контрольного приспособления;
• в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его, зажав гайки крепления полумуфты привода к шестерне привода.

Произведите повторную проверку момента начала подачи топлива.

Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка. Заверните в отверстие заднего листа фиксатор.

Привод топливного насоса

Рисунок 26. Привод топливного насоса

Порядок затяжки болтов ГБЦ

Стандартная схема затяжки начинается от центральных винтов к краям. Этому правилу требуется неуклонно придерживаться во избежание перекоса или растрескивания алюминиевой «головы мотора».

Обычно последовательность действий для четырехцилиндровой модели выглядит так:

К стандартным рядникам можно отнести следующие моторы:

• ЗМЗ 406/402;
• ГАЗ 53;
• Д 260;
• K24Z3;
• ЯМЗ 236;
• Д 240.

Так как данные агрегаты являются аналогичными по конструкции, к ним применима общая система. К данной категории можно отнести и Лада Приора на 8/16 клапанов Чери Тигго, и ВАЗ 2108. Сомнения вызывают лишь японские моторы автомобилей Мазда, некоторые Тойоты, Хонда и Mitsubishi. Ввиду высокотехнологичной, сложной конструкции, последовательность действий может отличаться.

Работа с динамометрическим ключом

Во время использования ДМК следует соблюдать повышенную осторожность. Инструмент отличается чувствительностью к механическим повреждениям – калибровку сбить просто и инструмент придет в негодность

В зависимости от разновидности ключа, принцип и последовательность работы отличается.

Проверка и регулировка деталей механизма газораспределения

Обслуживание механизма газораспределения заключается в обеспечении надлежащих зазоров между бойками коромысел и торцами стержней клапанов, подтяжке гаек крепления головки цилиндров.

Зазоры между клапанами и коромыслами проверяйте и регулируйте после обкатки нового трактора и через каждые 480 часов (через одно ТО №2), а также после снятия головки цилиндров, подтяжки гаек крепления головки цилиндров и при появлении стука клапанов.

Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеле регулируйте на величину 0,25-0,30 мм. для впускных и выпускных клапанов.

Регулировку проводите в следующем порядке:

• а) снимите колпак крышки головки цилиндров.
• б) проверьте затяжку крепления стоек валика коромысел.
• в) установите поршень первого цилиндра в ВМТ (оба клапана должны быть закрыты).
• г) отпустите контргайку винта на коромысле регулируемого клапана и, вворачивая или выворачивая винт, установите между бойком коромысла и торцом стержня необходимый зазор по щупу. После установки зазора затяните контргайку и снова проверьте зазор щупом, проворачивая штангу. Клапана регулируйте в последовательности, соответствующей порядку работы цилиндров дизеля (1-3-4-2), проворачивая коленчатый вал на пол-оборота по ходу часовой стрелки.

Допускается регулировка клапанов другим способом:

• а) снимите колпак крышки головки цилиндров.
• б) проверьте затяжку крепления стоек валика коромысел.
• в) проверните коленчатый вал до момента перекрытия клапанов в первом цилиндре (всасывающий клапан первого цилиндра открывается, выхлопной закрывается) и отрегулируйте зазор в 4-, 6-, 7- и 8-м клапанах (отсчет клапанов от вентилятора).
• г) проверните коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулируйте зазор в 1-, 2-, 3- и 5-м клапанах.

После регулировки зазоров поставьте на место колпак крышки.

При перепроверке на холодном дизеле допускаются зазоры 0,25+-(0,05-0,10) для впускных и выпускных клапанов.

Проверку затяжки гаек крепления головки цилиндров проводите после обкатки нового трактора и через 960 часов (при ТО №3) на прогретом дизеле в следующем порядке:

• а) снимите колпак и крышку головки цилиндров.
• б) снимите валик коромысел с коромыслами и стойками.
• в) динамометрическим ключом проверьте затяжку всех гаек крепления головки цилиндров в последовательности, указанной на рисунке ниже. Момент затяжки должен быть 16-18 кгс*м (160-180 Н*м).
• г) после проверки затяжки гаек крепления головки цилиндров установите на место валик коромысел и отрегулируйте зазор между коромыслами и клапанами. Установите на место крышку головки и колпак крышки.

Последовательность затяжки гаек головки блока

Установку шестерен распределения производите по имеющимся на них меткам (см. рис. ниже). Метки на промежуточной шестерне 4 должны совмещаться с соответствующими метками шестерен коленчатого 1 и распределительного 3 валов и шестерни привода топливного насоса 5.

Шестерни механизма газораспределения

1. распределительная шестерня коленчатого вала
2. шестерня привода шестеренчатого насоса гидроусилителя рулевого управления
3. шестерня распределительного вала
4. промежуточная шестерня
5. шестерня привода топливного насоса
6. шестерня привода масляного насоса

Интересно почитать:

Регулировка клапанов МТЗ-82

Такая процедура необходима в тех случаях, когда происходит сбой в системе трактора: при стуке в двигателе, нарушении теплового режима в моторе, после проведения работ по капитальному ремонту транспортного средства и т.д.

Многих пользователей интересует вопрос о том, как клапанные элементы регулируются: последовательность (порядок) на машине регулировки клапанов осуществляется в порядке функционирования цилиндрических элементов.

Процедура проводится следующим образом:

1. Перед установкой необходимых зазоров между клапанными деталями необходимо прогреть силовой агрегат трактора. Температура рабочей жидкости в двигателе не должна быть ниже +75°С.
2. После того как двигатель прогреется, следует открутить верхнюю крышку с клапана.
3. Затем необходимо открутить ось коромысел и масляного подвода.
4. Когда все колпаки будут откручены, нужно проверить затяжку крепления стоек блока при помощи динамометрического ключа. Сначала проверяют поршень первого цилиндрического элемента, затем второго и т.д.
5. После этого следует вернуть на место осевой элемент и протянуть стойки, а затем провести регулировку промежутков между клапанами.
6. После установки зазора нужно надежно зафиксировать все крепежные гайки силового механизма.

Регулировка клапанов МТЗ-80 и МТЗ-82

Регулировка клапанов трактора МТЗ-80 и его аналогов (МТЗ-82) — составная и важная задача при техническом обслуживании системы газораспределения дизеля и после его ремонта. Эти действия позволяют улучшить работу двигателя, сократить расход топлива, повысить мощность и КПД. Многое зависит от режима и условий эксплуатации трактора. Качественная работа дизеля отражается на его долговечности и надёжности. При интенсивной эксплуатации двигатель и его составные части получают существенную нагрузку. Она отражается на геометрии многих деталей. Клапана и прочие элементы газораспределительного механизма подвергаются термической нагрузке (сильному нагреву), механическим и динамическим перегрузкам. Вибрация, постоянное движение, перепады температуры.

Содержание работ

Весь смысл операции состоит в получении нужных зазоров между бойками коромысел и торцами стержней регулируемых клапанов. При этом следует точно подтянуть болты крепления цилиндров. Следует помнить, что регулировка клапанов трактора МТЗ-82 (и предшественника МТЗ-80) обязана выполняться в чёткие промежутки времени. Сначала, непосредственно после процедуры обкатки, а потом последующие 480 часов конкретной эксплуатации. Любая разборка цилиндров в последующее время подразумевает аналогичные действия. Явным признаком экстренной настройки может служить стук клапанов. Тогда производят внеплановую регулировку. При ухудшении качества работы двигателя, появления задымлённости медлить с проверкой клапанов не стоит!

Очерёдность работ

При наличии элементарных технических навыков, знания устройства двигателя, умения обращаться с простым слесарным инструментом, эту регулировку можно выполнить самостоятельно. Но главное — строго соблюдать очерёдность действий. Начинать регулировку надо с приготовления доступности к крышке головки блока цилиндров. Потом снимают с крышки цилиндров защитный кожух. После следует контролировать силу затяжки креплений у стоек вала коромысел. При этом поршень первого цилиндра обязан быть в положении ВМТ (верхняя мёртвая точка), а его клапаны плотно прижаты (другими словами — закрыты).

На винте для регулировки необходимо ослаблять контргайку нужного клапана, а после, вкручивая или выкручивая винт, выставляют требуемый по щупу зазор между бойком и торцом. Щуп — это мерка, шаблон с определённым значением величины. Ведь измерить зазор другим, примитивным способом в данных условиях нереально. Выполнив регулировку зазора, надо очень крепко закрутить контргайку и сделать контрольную проверку щупом величины зазора. При этом необходимо прокручивать штангу.

Разумеется, клапаны надо подвергать регулировке в строгой очерёдности по формуле работы цилиндров в двигателе. Первый, третий, четвёртый, второй. Это делают при помощи вращения коленчатого вала на половину оборота, причём по часовой стрелке!

Дополнительные наставления

Запрещается закручивать гайки быстро, туго и резкими движениями. Это делается спокойно и равномерно, в несколько заходов

Важно давать возможность и свободу для перемещения закручиваемых элементов. Так проще правильно выставить их положение

Закручивать крепёж важно на тёплом двигателе. Существует схема очерёдности затяжки болтов головки блока цилиндров. Её можно посмотреть в руководстве по регулировке газораспределительного механизма. Эта схема позволяет произвести затяжку качественно, обеспечив идеальную герметичность двигателю.

Приведённый выше пример описывает самый простой способ регулировки клапанов двигателя. Существуют и альтернативные методы. Например, двукратный метод. Вам понадобится помощник, так как будет необходимо нажимать педаль сцепления и проворачивать маховик, сверяя положение меток, сделанных специально для этой цели.

Помните главное — техника любит уход, заботу, интеллектуальный подход и бережное отношение!

Сборка

Головку цилиндров собирайте в последовательности, обратной разборке. Перед сборкой головку цилиндров и клапаны обдуйте сжатым воздухом. Тарелки и седла клапанов протрите салфеткой, смоченной в керосине. Клапаны устанавливайте в те седла, к которым они были притерты. Стержни клапанов перед сборкой смажьте дизельным маслом. Стержни должны перемещаться в направляющих втулках без заеданий и заметного поперечного покачивания. Сухари клапанов должны выступать над плоскостью тарелки пружины клапана на 1±0,5 мм. Допускается утопание до 1 мм.

Герметичность сопряжения «клапан – гнездо тарелки клапана» проверьте одним из следующих способов: залейте во впускные и выпускные каналы головки цилиндров керосин. В течение 2…3 мин после этого течь керосина не допускается; на тарелки клапана налейте водную эмульсию или дизельное топливо, подведите сжатый воздух под давлением 0,3…0,5 кгс/см 2 во впускные и выпускные каналы головки цилиндров с помощью приспособления КИ–16311. Появление воздушных пузырьков из-под тарелки клапана не допускается.

Тракторные двигатели МТЗ оснащаются съемной головкой, которая устанавливается на блоке цилиндров и крепится болтами. От корректности установки деталей и соблюдения момента затяжки ГБЦ МТЗ зависит надежность работы силового агрегата. При прорыве выхлопных газов или охлаждающей жидкости снижается мощность, разрушаются компоненты поршневой группы и газораспределительного механизма мотора.

Как выкрутить болт с сорванными гранями из головки блока цилиндров

Выкрутить болт можно с помощью экстрактора

Грани болтов ГБЦ иногда срываются, что существенно осложняет процесс снятия головки блока цилиндров. Решить проблему выкручивания болта с сорванными гранями можно разными способами:

1. Усадка (подходит для классической линейки ВАЗ). По болту ударяют тяжелым инструментом, в результате чего он усаживается. Предварительно рекомендуется попробовать выкрутить его с помощью головки на 11, которая набивается на него. Если способ не привел к положительному результату, то нужно действовать с помощью двух молотков, один из которых плоским основанием устанавливается на болт, а другим ударяют по первому. Расплющив шляпку, набивают на нее головку, а затем, используя в качестве рычага длинную трубу, выкручивают. Чтобы исключить повреждение ГБЦ, остальные крепления должны быть затянуты.
2. Высверливание и применение зубила. Сверлом на 10 высверливают по центру крепежного элемента углубление ниже граней шляпки болта. Затем, установив зубило перпендикулярно шляпке, ударяют по нему молотком, чтобы сделать шлиц глубиной в пару-тройку миллиметров. Разместив зубило под углом 45, ударяют по нему по направлению против часовой стрелки.
3. Наваривание гайки/головки. На крепежный элемент со слизанными гранями нужно наварить подходящую гайку или, что лучше, головку. Дождавшись остывания металла, ключом выкручивают болт. Рычаг можно и нужно удлинить.
4. Экстрактор. Этот инструмент специально предназначен для выкручивания болтов с сорванными гранями. Нужно подобрать экстрактор подходящего размера, насадить его посредством молотка на шляпку болта и выкрутить ключом с квадратом 3/8 дюйма. При необходимости используют рычаг.
5. Высверливание отверстия под ключ. Суть метода состоит в подготовке отверстия в крепеже перфоратором, в который вставлено сверло по бетону. Высверлив в отверстие, необходимо вставить в него торекс на 25, а затем, воспользовавшись рычагом, выкрутить.

Таковы основные особенности затяжки болтов ГБЦ

Самое важное, что требования изменчивы и зависят от марки и модели автомобиля, а в схему можно вносить небольшие изменения. Однако в любом случае крепежи закручиваются от середины к краям

Порядок затяжки ГБЦ и усилие затяжки

Крепежные болты затягиваются динамометрическим инструментом в соответствии со схемой, приведенной в технической документации. Алгоритм затягивания болтов головки идентичен для атмосферных моторов и агрегатов, оснащенных наддувом. Предварительно крепления закручиваются с усилием 70-90 Н/м, а затем проводится второй этап фиксации с моментом 170-190 Н/м (поэтапное закручивание применяется только для версии дизеля с турбокомпрессором). Между шагами выдерживается пауза 5-6 минут, необходимая для равномерной деформации прокладки.

Порядок затяжки головки цилиндров двигателей Д-240, Д-243, Д-245

Окончательная фиксация деталей производится усилием 190-210 Н/м (атмосферная модель) или 230-250 Н/м (версии с наддувом), прилагать большее усилие категорически запрещено.

Если хотя бы 1 крепежный элемент прокручивается в теле блока или произошел обрыв стержня (или срыв головки), то потребуется демонтировать головку и восстановить резьбу. Эксплуатация мотора с поврежденным элементом крепления головки не допускается.
