Затяжка гбц нива шевроле

Пошаговая инструкция по замене прокладки ГБЦ

Особенности конструкции автомобиля Нива Шевроле позволяют снять ГБЦ без хорошего доступа снизу. Тем не менее, наличие смотровой ямы или подъемника существенно облегчает доступ к некоторым гайкам и сливному крану ОЖ. Снимать двигатель не потребуется, но пространство под капотом желательно освободить от мешающих шлангов и проводов.

Для ремонта понадобятся следующие инструменты:

• набор ключей и торцевых головок;
• мощный вороток, трещотки, удлинители;
• молоток;
• плоская отвертка;
• головка или специальный ключ на 38 для проворачивания коленчатого вала;
• динамометрический ключ;
• ключ для тормозных трубок (подходит для масляной магистрали).

Условно все работы по замене прокладки ГБЦ на Ниве можно разделить на 2 этапа: снятие всего навесного оборудования и всех электрических датчиков с головки блока, снятие механизма ГРМ и крепления головки к блоку цилиндров.

Порядок действий при снятии ГБЦ Шеви Нива

Алгоритм работ следующий:

1. Сливаем антифриз из радиатора охлаждения и блока двигателя. Для этого на блоке выкручивают заглушку ключом на 13. Масло в этом случае сливать с картера не нужно. С аккумулятора снимаем клемму. КПП переводим в нейтральное положение.
2. Пока ОЖ сливается, начинаем разбирать двигатель со стороны капота. Откручиваем дроссельную заслонку, убираем трос газа, снимаем провода со свечей, отсоединяем электрические разъемы форсунок, ДПДЗ, РХХ, датчика давления масла и температуры ОЖ.
3. Теперь можно отсоединить все шланги системы охлаждения, идущие на термостат, радиатор отопителя и подогрев дроссельного узла. С впускного коллектора снимают шланг вакуумного усилителя тормозов.
4. Моторный жгут проводов и все снятые шланги отводим в сторону, при необходимости закрепляем.
5. Откручиваем защитный экран выпускного коллектора, ослабляем 4 гайки крепления приемной трубы к выпускному коллектору. Для удобства дальнейших действий приемную трубу можно снять с нижних креплений и полностью опустить под автомобиль.
6. На Шеви Ниве с ГУРом нам будет мешать кронштейн крепления насоса. Полностью его убирать не обязательно – достаточно открутить болты крепления и аккуратно подвесить на проволоку.
7. Теперь можно приступать к вскрытию двигателя. Снимаем клапанную крышку. Откручиваем специальным ключом масляную магистраль к гидрокомпенсаторам и натяжителю цепи.
8. Устанавливаем поршень первого цилиндра в ВМТ до совмещения меток путем проворачивания коленвала. Ослабляем натяжитель цепи и откручиваем верхнюю звездочку. Сразу фиксируем ее в этом положении проволокой, чтобы исключить перескакивание цепи и нарушение фаз.
9. Откручиваем 10 гаек крепления корпуса распределительного вала с подшипниками. Отворачивать нужно равномерно по всему периметру (согласно порядку затяжки в инструкции). Снимаем узел с двигателя.
10. Теперь открыт доступ к 10 болтам крепления ГБЦ. Срывать их нужно воротком, начиная с середины и передвигаясь к крайним болтам. Болты извлекаются со своих мест и проверяются на состояние резьбы и возможное удлинение (не более 117 мм).
11. Аккуратно постукивая и поддевая снизу отверткой, сдергивают ГБЦ со своего места. После чего можно снимать ее с двигателя вместе с коллекторами. Масса этого узла позволяет выполнить операцию самостоятельно.

После извлечения старой прокладки оцениваются возможные повреждения и износ поверхностей. Если ремонт не требуется, клапана не имеют нагара, а все размеры находятся в допуске, то можно сразу приступать к замене прокладки ГБЦ и сборке двигателя.

Как разобрать ГБЦ Шевроле

Чтобы выяснить, по какой причине ГБЦ, которой оснащена Нива, не функционирует должным образом, названный узел необходимо разобрать.

Для этого потребуются:

• наборы накидных и торцевых ключей, а также динамометрический;
• комплект отверток;
• герметик;
• канистра ОЖ;
• тонкозернистый наждак.

Работы на Шевроле проводятся в следующем порядке:

• машина ставится на рампу или яму (если вы ТС только что пользовались, то дайте мотору остыть);
• не забудьте Ниву поставить на ручник и подпереть с обеих сторон;
• отсоедините минусовый провод от батареи;
• слейте ОЖ из радиатора и остальной системы;
• отключите от клапанов приводные рычаги и уберите гидроопоры;
• снимите с держателей трос, приводящий в движение дроссельную заслонку;
• демонтируйте распределительный вал вместе с подшипниками;
• отключите шланги, подающие к гидроопорам Шевроле смазку;
• разъедините колодки коммутирующие провода, ведущие к форсункам, датчикам температуры, дроссельной задвижки, холостого хода и детонации;
• разрежьте пластмассовые стяжки, крепящие упомянутые кабели Нивы, и отодвиньте последние;
• обесточьте свечи и дополнительно – температурный датчик;
• отсоедините все трубки от ГБЦ Шевроле – впускающую и выходную, дроссельную, системы охлаждения, адсорбера и т. д.;
• лишь после этого отключите подачу горючего.

Далее необходимо демонтировать кронштейн, с помощью которого крепится насос гидравлического усилителя, еще уберите кожух стартера.

Наступил черед натяжителя – открутите его, зафиксировав цепь проволокой, и снимите ее со звездочкой. Теперь доступ к головке открыт – в произвольном порядке отвинтите болты, ее удерживающие. Аккуратно извлеките элемент из подкапотного пространства. Остается выяснить – что именно нарушило работу блока цилиндров Шевроле. Если на ГБЦ обнаруживаются трещины, то ее придется менять, аналогичным образом поступают, когда прохудилась прокладка. В последнем случае старую снимают. Поверхность под ней старательно очищают от прилипших кусочков уплотнительного элемента – для этого используется наждак. Перед закручиванием непременно устраните из отверстий для болтов масло и тщательно обезжирьте их. Делать это лучше до установки ГБЦ.

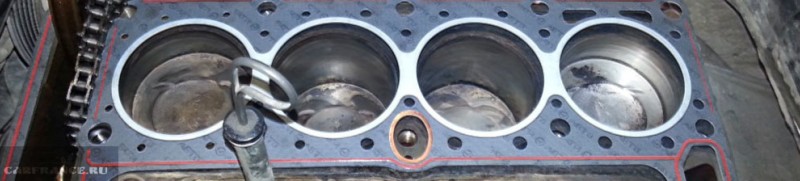

Новая металлоармированная прокладка смазывается герметизирующим составом и аккуратно кладется на место. На нее помещается головка.

Затем сборка мотора Шевроле осуществляется в обратном порядке. Проверьте, работает ли двигатель надлежащим образом, и если никаких проблем не обнаружилось, то залейте новый тосол.

Болты гбц нива, установка

Для работы с болтами требуется специальный инструмент. Головка Е16, которая не всегда есть в универсальных наборах инструмента и динамометрический ключ. Чтобы процесс был логически завершен, в прайсе присутствуют головка Е16 (Sata или Force) и динамометрический ключ (JTK).

По технологии установки ничего придумывать не буду, просто полное следование заводскому руководству.

• Утопить болты в емкости с моторным маслом
• Дать ему стечь. Выдержка не менее 30 мин.
• Завернуть и затянуть согласно схеме.

1 этап – затяжка моментом (12…20) Н.м ;

2 этап – затяжка моментом (50…70) Н.м ;

3 этап – доворот болтов на 90-110 градусов;

4 этап – доворот болтов на 90-110градусов .

Момент затяжки болта 11(на хвосте ГБЦ): предварительный – (14…16) Н.м ; окончательный – (32…40) Н.м .

Что такое ГБЦ и ее функции в моторе машины

Для того чтобы соединение головки и самого блока цилиндров было достаточно плотным и герметичным, применяют прокладку. Она выполняет три функции:

• уплотняет канал охладительной системы;
• препятствует вытеканию масла;
• распределительную – цилиндр нормально функционирует, в результате чего смесь бензина с воздухом не вытекает.

Уплотнитель применяется только единожды и меняется при любом ремонте мотора. Можно использовать такие виды – асбестовый, безасбестовый, стальной. Каждая прокладка по-своему хороша: металлическая неплохо распределяет механическое напряжение, асбестовые более упругие и выдерживают высокие температуры.

Вам понадобится такое оборудование: ключ на 10, пассатижи и отвертка плоская. Разные автомобили имеют свои особенности конструкции, модели двигателей и крепление болтов. Создать одинаковый алгоритм для всех машин невозможно. Рассмотрим, как именно это сделать своими руками.

Подвеска Шевроле Нива, диагностика и ремонт

Отличным отечественным внедорожником является нива шевроле, передняя подвеска так же, как и на любом другом автомобиле, требует своевременного обслуживания, чтобы она служила долго.

Проверти чтобы на деталях всех резиновых отсутствовали признаки износа, старения и не было механических повреждений

Также проверти чтобы на резинометаллических шарнирах, не встречались различных трещин, признаков старения, либо чтобы от арматуры не было отрывалась резина. Если вы обнаружите такие элементы их следует в срочном порядке на новые поменять.
Проверти в каком состояние находятся защитные чехлы шаровых опор, а также шарниров

Если они кажутся изношены их придётся менять весь шарнир в полном сборе.

Обратите внимание в каком состояние находятся втулки резиновых нижних и верхних шарниров.
Проверти у нижнего и верхнего шарнира в какое состояние резинометаллические втулки рычагов.
Произведите осмотр резиновых втулок у стабилизатора поперечной устойчивости, проверти в каком состояние находится крепление скобы стабилизатора, которые крепятся к рычагам и лонжеронам.

А еще интересно: Нива 4х4 или Шевроле нива: что лучше, сравнение чем отличается от простой Лады, какую выбрать 2121 или 2231, отзывы автовладельцев

Задняя подвеска

Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:

• Снижение ударных нагрузок на кузов, колеса, подшипники.
• Обеспечение сцепления с дорогой.
• Уменьшение колебаний кузова во время движения по неровностям.

Подвеска делится на две части:

• Передняя представлена на схеме ниже. Включает четыре рычага (по два с каждой стороны), шаровые опоры, телескопические амортизаторы, витые пружины и стабилизатор поперечной устойчивости. Передняя подвеска независимая — колебания одного из рычагов не влияют на положение другого.

• Задняя представлена на схеме ниже. Включает балку заднего моста, реактивные тяги, телескопические амортизаторы и витые пружины. Балка жестко связывает колеса. Они не могут независимо колебаться. Соответственно, задняя подвеска — зависимая. Это немного уменьшает комфорт и проходимость. Зато балка увеличивает жесткость и надежность конструкции.

Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.

Момент затяжки гбц шеви нива

Яндекс отменили уже?

Для обеспечения надежного уплотнения и исключения необходимости подтяжки болтов при техническом обслуживании автомобиля болты затягиваем в четыре приема:

1-й прием – затягиваем болты 1–10 моментом 20 Н.м (2,0 кгс.м); 2-й прием – болты 1–10 затягиваем моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м), а болт 11 – моментом 31,4–39,1 Н.м (3,2–4,60 кгс.м). Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием).

Что значит без доворотов ? Это не копеечный мотор 1200 см3 с калеными болтами, и не москвич с волгой.

Тут тянуть по любому по мануалу

А чего там проверять то. По сути ты уже осаживаешь головку двумя проходами

а дальше просто тянешь до удури.

Болты кстати – не забываем вымачивать в масле. Хрен его знает, он вроде железный и промокать насквозь не должен, но без него (ну или слегка смазанные) болты рвутся на ура. и потом – сееееееееекссссс

Мастера меня учившие тыкали в мануалы где было написано вымачивать хорошо, а потом дать стечь :)))

Один раз ослушался. ох и заи я потом болт из блока извлекать

* При практическом применении допускается округление значений моментов затяжки до десятых значений Н·м (кгс·м) в пределах допуска ** При несовпадении выреза гайки с отверстием для шплинта произведите дозатяжку гайки (на угол меньше 60°) для обеспечения шплинтовки

Любой мотор рано или поздно требует ремонта, особенно когда автомобиль приходится эксплуатировать в тяжёлых условиях, что актуально для джипов, коим и является Нива Шевроле.

Пошаговая инструкция по замене прокладки ГБЦ

Особенности конструкции автомобиля Нива Шевроле позволяют снять ГБЦ без хорошего доступа снизу. Тем не менее, наличие смотровой ямы или подъемника существенно облегчает доступ к некоторым гайкам и сливному крану ОЖ. Снимать двигатель не потребуется, но пространство под капотом желательно освободить от мешающих шлангов и проводов.

Для ремонта понадобятся следующие инструменты:

• набор ключей и торцевых головок;
• мощный вороток, трещотки, удлинители;
• молоток;
• плоская отвертка;
• головка или специальный ключ на 38 для проворачивания коленчатого вала;
• динамометрический ключ;
• ключ для тормозных трубок (подходит для масляной магистрали).

Совет. Кроме стандартных инструментов может пригодиться проволока для крепления снятых деталей, ветошь, уайт-спирит или растворитель для очистки поверхностей.

Условно все работы по замене прокладки ГБЦ на Ниве можно разделить на 2 этапа: снятие всего навесного оборудования и всех электрических датчиков с головки блока, снятие механизма ГРМ и крепления головки к блоку цилиндров.

Порядок действий при снятии ГБЦ Шеви Нива

Алгоритм работ следующий:

1. Сливаем антифриз из радиатора охлаждения и блока двигателя. Для этого на блоке выкручивают заглушку ключом на 13. Масло в этом случае сливать с картера не нужно. С аккумулятора снимаем клемму. КПП переводим в нейтральное положение.
2. Пока ОЖ сливается, начинаем разбирать двигатель со стороны капота. Откручиваем дроссельную заслонку, убираем трос газа, снимаем провода со свечей, отсоединяем электрические разъемы форсунок, ДПДЗ, РХХ, датчика давления масла и температуры ОЖ.
3. Теперь можно отсоединить все шланги системы охлаждения, идущие на термостат, радиатор отопителя и подогрев дроссельного узла. С впускного коллектора снимают шланг вакуумного усилителя тормозов.
4. Моторный жгут проводов и все снятые шланги отводим в сторону, при необходимости закрепляем.
5. Откручиваем защитный экран выпускного коллектора, ослабляем 4 гайки крепления приемной трубы к выпускному коллектору. Для удобства дальнейших действий приемную трубу можно снять с нижних креплений и полностью опустить под автомобиль.
6. На Шеви Ниве с ГУРом нам будет мешать кронштейн крепления насоса. Полностью его убирать не обязательно – достаточно открутить болты крепления и аккуратно подвесить на проволоку.
7. Теперь можно приступать к вскрытию двигателя. Снимаем клапанную крышку. Откручиваем специальным ключом масляную магистраль к гидрокомпенсаторам и натяжителю цепи.
8. Устанавливаем поршень первого цилиндра в ВМТ до совмещения меток путем проворачивания коленвала. Ослабляем натяжитель цепи и откручиваем верхнюю звездочку. Сразу фиксируем ее в этом положении проволокой, чтобы исключить перескакивание цепи и нарушение фаз.
9. Откручиваем 10 гаек крепления корпуса распределительного вала с подшипниками. Отворачивать нужно равномерно по всему периметру (согласно порядку затяжки в инструкции). Снимаем узел с двигателя.
10. Теперь открыт доступ к 10 болтам крепления ГБЦ. Срывать их нужно воротком, начиная с середины и передвигаясь к крайним болтам. Болты извлекаются со своих мест и проверяются на состояние резьбы и возможное удлинение (не более 117 мм).
11. Аккуратно постукивая и поддевая снизу отверткой, сдергивают ГБЦ со своего места. После чего можно снимать ее с двигателя вместе с коллекторами. Масса этого узла позволяет выполнить операцию самостоятельно.

Теперь о моменте затяжки

До того, как заняться фиксацией ГБЦ, внимательно осмотрите болты. Их тип – М12×1,25. Обязательно измерьте стержни с резьбой – будьте готовы заменить каждый элемент, чья длина больше 11,7 сантиметра. Дело в том, что они в процессе эксплуатации растягиваются, а значит, и перестают нормально держать.

Затяжку болтов рекомендуется проводить в пять этапов. Это позволит избавить себя от необходимости в ходе профилактических осмотров каждый раз дополнительно их подкручивать.

В первый прием все десять болтов затяните руками, а после докрутите в правильной последовательности динамометрическим ключом, с моментом в 20 Н·м.

В следующий заход повысьте показатель минимум до 70, а максимум – до 85 Н·м. Здесь желательно стремится к тому, чтобы момент был ближе к последней цифре.

Далее затяните 11-й болт – тут необходимо усилие от 31 до 39 Н·м.

В конце закрепите болты, повернув их поочередно ключом ровно на 90 градусов. Потом эту процедуру повторите еще раз.

Ничего сложного в описанном процессе нет, но сил, конечно, необходимо приложить немало. Чтобы работа продвигалась быстрее, привлеките помощника – в этом случае вы сможете уложиться в 3-4 часа.

Признаки, что пробило прокладку гбц

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. https://www.youtube.com/embed/ZKAemYCIkwI

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Передняя подвеска

• Гайка нижних болтов крепления поперечины к лонжеронам кузова М 12×1,25 66,6-82,3 (6,8-8,4)
• Гайка верхних болтов крепления поперечины к лонжеронам кузова М 12×1,25 66,6-82,3 (6,8-8,4)
• Гайка болта крепления кронштейна буфера отбоя к поперечине М8 15,1-18,6(1,53-1,90)
• Гайка болта крепления оси верхнего рычага М 12×1,25 66,6-82,3 (6,8-8,4)
• Гайка крепления верхнего конца амортизатора М10×1,25 27,4-34,0 (2,80-3,46)
• Гайка крепления нижнего конца амортизатора М10×1,25 50,0-61,7 (5,1-6,3)
• Гайка подшипников ступицы переднего колеса М 18×1,5 см,«Ходовая часть», с, 169
• Болт крепления суппорта к поворотному кулаку М10×1,25 29,1-36,0 (2,97-3,67)
• Гайка крепления штанги стабилизатора поперечной устойчивости М8 15,0-18,6(1,53-1,90)
• Гайка крепления шаровых пальцев к поворотному кулаку М 14×1,5 83,3-102,9 (8,5-10,5)
• Гайка крепления растяжки к поперечине подвески М 12×1,25 66,6-82,3 (6,8-8,4)
• Гайка крепления растяжки к кузову М 16×1,5 104,9-169,5(10,7-17,3)
• Гайка соединения оси нижнего рычага с поперечиной М 16×1,5 114,7-185,2(11,7-18,9)
• Гайка крепления шаровых опор к рычагам подвески М8 20,60-25,75(2,10-2,63)
• Гайка болта крепления колеса М 12×1,25 62,4-77,1 (6,37-7,87)
• Гайка оси верхнего рычага подвески М 14×1,5 63,7-102,9 (6,5-10,5)
• Гайка болтов крепления поворотного рычага М 12×1,25 66,6-82,3 (6,8-8,4)

Слив тосола в Шевроле

Это первый этап, который выполняется при замене испорченной прокладки Нивы. Первоначально необходимо снять брызговик и кожух картера смазки – они располагаются в подкапотном пространстве.

• снизьте давление в системе подачи охлаждающей жидкости путем открытия крышки распределительного бака (непременно ее после закройте – так напор тосола будет меньше);
• установите емкость не менее 9 литров под слив (он под радиатором слева);
• открутите заглушку и дождитесь, пока жидкость не выльется;
• осмотрите прокладку пробки сточного отверстия – если она изношена, то замените и ее;
• снова снимите крышку с расширительного бачка.

Теперь необходимо избавиться от тосола, оставшегося в системе охлаждения самого двигателя. Левее ГБЦ, возле узла зажигания, имеется отдельное сливное отверстие. Подставьте под него тару и отвинтите заглушку ключом на 13.

Когда жидкость вытечет – закрутите пробку радиатора и ГБЦ. В последнем случае потребуется усилие не менее 25 Н∙м.

Процесс замены и момент затяжки

Необходимые инструменты

Для осуществления данных работ по замене прокладки головки блока цилиндров Нива Шевроле и затяжке болтов ГБЦ следует подготовить:

• крестовую и шлицевую отвертку;
• набор рожковых ключей;
• динамометрический ключ.

Без последнего элемента затяжка шкивов головки блока будет невозможной.

Пошаговая инструкция

1. Первоначально, разумеется, нужно демонтировать саму крышку ГБЦ.
2. Затем подставьте под днище авто емкость для сбора отработанного хладагента. Открутите пробку слива и слейте антифриз.
3. Затем следует отключить тросик привода дроссельной заслонки от ресивера и узла.
4. После этого следует демонтировать распределительный шкив вместе с корпусом подшипников.
5. Далее, демонтируем рычаг клапанов, а затем выверните сами опоры рычагов. Также демонтируйте рампу подвода моторной жидкости к гидравлическим опорам.
6. Теперь нужно отключить жгут с кабелями от ДПДЗ. Таким же образом отключите проводки от датчика холостого хода и антифриза.
7. Вам нужно сжать пластиковый фиксатор, а затем отсоединить разъем с проводками, которые предназначены для питания форсунок. Здесь же нужно не забыть отключить жгут с проводками от датчика детонации.
8. Теперь отключите высоковольтные кабеля от свечей зажигания. Также отключите кабель, который питает устройство контроля температуры двигателя.
9. Немного сожмите и отключите приемную трубу от впускного коллектора. Затем верхний винт крепежа распорки впускной трубки и, незначительно ослабив нижний винт, распорку следует отвести в сторону.
10. Стяжной хомут следует немного ослабить, затем от дроссельного узла следует отключить патрубок продувки адсорбера.
11. Стяжные хомуты нужно ослабить и отключить от ГБЦ патрубки охладительной системы.
12. При помощи рожковых ключей теперь нужно отсоединить топливные магистрали. Для этого открутите гайки топливных шлангов, предназначенных для слива и подачи бензина.
13. Теперь при помощи ключа отверните верхний винт, который крепит заднюю распорку впускной трубки. Нижний винт также следует немного ослабить. После этих действий распорку необходимо убрать в сторону.
14. Когда все указанные выше действия выполнены, следует демонтировать натяжитель цепочки привода распределительного шкива.
15. Затем произведите демонтаж кронштейнов, при помощи которых крепится устройство ГУР.
16. Теперь можно снять цепочку со звездой распределительного шкива.
17. После этого, используя торцевую головку с удлинителем, вам потребуется отвинтить винты крепления ГБЦ, а затем — осуществить ее демонтаж.
18. Теперь можно снять прокладку головки блока цилиндров. Смонтируйте на ее место новый компонент, предварительно смазав его по периметру герметичным клеем. Собственно, на этом работы по замене уплотнительной прокладки головки блока цилиндров в Ниве Шевроле можно считать законченными. Все дальнейшие работы по сбору силового агрегата нужно выполнять в обратной последовательности. Но это еще не все. Чтобы обеспечить надежное прилегание головки блока цилиндров к самому блоку, нужно правильно выполнить затяжку винтов и соблюсти момент протяжки.
19. Сама процедура состоит из нескольких этапов. В первую очередь используя динамометрический ключ и соблюдая порядок, указанный на схеме, нужно затянуть винты с первого по десятый. При этом момент затяжки головки блока цилиндров Нива Шевроле должен составлять 20 Нм.
20. Далее, когда все по очереди болты затянуты, необходимо еще раз затянуть все винты ГБЦ. Теперь момент затяжки должен составлять 69,4–85,7 Нм. Последний, одиннадцатый шкив нужно затянуть моментов 31,4–39,1 Нм.
21. После этих действий винты, отмеченные номерами с первого по десятый, нужно довернуть на 90 градусов, а затем, когда они все прокручены, следует повторить процедуру и опять довернуть их на 90 градусов. На этом процедуру затяжки винтов можно считать законченной.

Если все действия были выполнены правильно, то после замены компонента у вас пропадет проблема попадания моторной жидкости в антифриз и наоборот. Но учтите: все нужно делать согласно действиям, указанным в данном мануале.

Если, к примеру, вы неправильно закрутите болты ГБЦ, то есть не дотяните их или перетяните, то это может обернуться более серьезными проблемами.

В том случае, если винт не дотянут, ГБЦ не будет плотно прилегать к блоку. Это чревато утечкой моторной жидкости. Если же наоборот, вы слишком перетянули шкивы, то это может спровоцировать образование трещин на силовом агрегате. Если появились микротрещины, то вам придется заняться либо сваркой ГБЦ, либо ее заменой. Поэтому перед тем как приступить к такому ремонту, тщательно подумайте — сможете ли вы все сделать правильно?
