Схема и момент затяжки гбц в автомобилях lada priora

Эксплуатация и обслуживание двигателя

Для надежной и долговременной эксплуатации двигателя 21126 необходимо соблюдать правила эксплуатации. Среди основных моментов следует выделить такие:

• следить за показателями температуры и не допускать перегрева, поддерживать во время движения рекомендуемую рабочую температуру мотора 90-95 градусов;
• при возникновении перегрева не осуществлять резкого охлаждения во избежание деформации элементов и узлов;
• в условиях низких температур заводить мотор с выжатой педалью сцепления;
• регулярно проверять наличие рабочих жидкостей, а в случае необходимости оперативно выполнять доливку;
• не допускать превышения уровня масла и охлаждающей жидкости, так как это приведет к деформации уплотняющих элементов;
• осуществлять своевременную замену моторного масла, фильтров (топливного, воздушного, масляного) и ремня ГРМ;
• в случае возникновения неполадок и проведения ремонтных работ использовать только оригинальные запасные части;
• при выполнении обслуживания использовать технологические жидкости и расходные материалы, рекомендованные заводом.

Для автомобилей ВАЗ интервал ТО установлен в 15000 км, при эксплуатации автомобиля постоянно в городских условиях или на грунтовых дорогах требуется сократить период замены до 10000 км. При замене масла в двигателе 21126 использовать следующие типы смазки по вязкости:

• 5W-30;
• 5W-40;
• 10W-40;
• 15W-40.

По типу масла необходимо использовать зимой синтетическую моторную смазку, летом — полусинтетическую.

Соблюдение указанных правил позволяет осуществлять надежную эксплуатацию двигателя ВАЗ-21126.

Процесс замены

Сам процесс замены на агрегате Калины 8 кл несложен и может быть реализован в обычных условиях, в самом обычном гараже с хорошим освещением. При демонтаже все снятые детали складывайте в какую-нибудь заранее подготовленную емкость, чтобы ничего не потерять. Если автомобиль с большим пробегом, то возможно, вам понадобиться приобрести новые болты для затяжки. Но более определенно можно будет сказать после демонтажа головки.

Необходимые инструменты

• ключ динамометрический;

  Один из типов динамометрического ключа

• набор ключей;
• набор головок;
• шестигранник;
• прочная отвертка.

Этапы

Установите транспортное средство на ровной поверхности.
Дайте двигателю остыть. Силовая установка

Первым делом необходимо снять кожух силового агрегата 8 кл.
Поршень цилиндра номер один нужно установить в положение верхней мертвой точки.
Обесточьте систему, отключив минусовый провод аккумулятора.
Слейте ОЖ.
Отсоедините и уберите в сторону воздушный фильтрующий элемент.
Отсоедините шланги подогрева, другие трубы и разъемы.
Не забудьте от свечей отсоединить все провода.
Далее снимаем крышку ГБЦ.
Демонтируйте крышку привода распредвала находящуюся спереди.
Вставьте в отверстие ступицы шкива отвертку, чтобы распредвал не прокручивался, и ослабьте затяжку болта закрепляющий зубчатый шкив.
Далее необходимо снять ремень ГРМ.
Полностью выкрутите болт, на котором крепится шкив распредвала.
Снимите шкив.
Далее необходимо снять крышку привода распредвала, которая находится сзади.
Снимаем оставшиеся патрубки и провода.
После отсоединения всех проводов и патрубков нужно ослабить затяжку болтов, которыми закреплена ГБЦ калины 8 кл. Делается это строго по схеме. Обязательно строго придеживайтесь этой схемы когда ослабляете болты

Далее необходимо полностью выкрутить болты крепления ГБЦ.
Вынимаются они вместе с шайбами.
Снимаем ГБЦ.
Стоит знать, что в ходе длительной эксплуатации болты, с помощью которых закреплена ГБЦ увеличиваются по длине. Поэтому лучше не экономить, а установить новые.
Перед тем как устанавливать новые болты их необходимо смазать маслом.
Убираем прокладку головки блока цилиндров Калины.
Место, на котором она была установлено необходимо очистить. Делается это не механическим путем, а при помощи специальной жидкости. В случае если вы примените напильник или металлическую щетку, то возникает большой риск поцарапать поверхности. Как следствие утрата герметичности со всеми вытекающими последствиями. Поверхность шлифовалась абразивным инструментом. Заметны царапины.

Устанавливаем новую прокладку. Установленная новая деталь

Ставим головку блока цилиндров. Проследите, чтобы коленвал и распредвал были в положении верхней мертвой точки

Это очень важное условие.
Вставляем во все отверстия болты и производим затяжку в определенной последовательности: Схема по которой происходит затяжка болтов.

Сначала по первому кругу идем и тянем, прилагая усилие 20 Н•м (2 кгс•м);
Затем идем по второму кругу и тянем, прилагая усилие 69,4-85,7 Н•м (7,1-8,7 кгс•м);
Далее с помощью ключа проворачиваем болты на 90 градусов;
Еще раз проходим и проворачиваем опять же на 90 градусов.
Далее необходимо подсоединить вся снятые провода и патрубки. Многие автолюбители, выполняя эту работу в первый раз, маркируют детали, или снимают на фото.

Отсоединение наконечников

Отсоединение датчика лампы

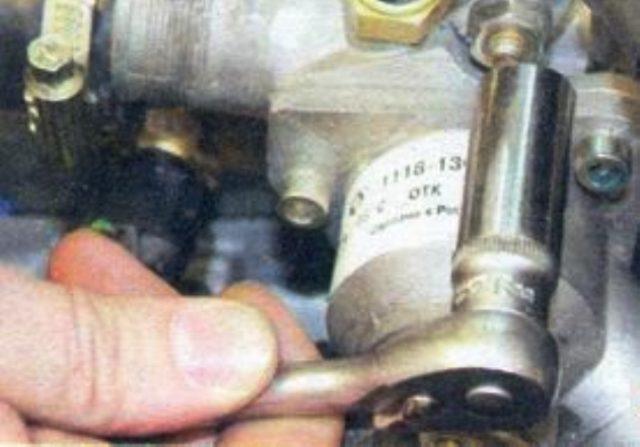

Ослабление затяжки

Ослабление хомутиков

Откручивание крепления провода

Отсоединение провода от датчика

Снятие трубки

Схема ослабления болтов

Выкручивание болтов

Установочные втулки

Схема затяжки болтов

Шкив распределительного вала

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Процесс и схема затяжки (на 16 клапанном авто)

16 клапанный двигатель автомобиля ВАЗ 2112

Но пока вы еще не начали процедуру затяжки штифтов головки блока цилиндров, нужно подчеркнуть, что у каждого мотора свой собственный момент и схема затяжки. Как вы могли догадаться, для каждого транспортного средства этот момент будет разным. Кроме того, на показатель момента напрямую влияют несколько факторов, и если вы приняли решение самостоятельно заняться этим процессом, то вам полезно будет узнать о них:

• На момент затяжки головки влияет смазывание отверстий для штифтов, а также их состояние, ну и, разумеется, качество непосредственно болтов. Чтобы момент был установлен правильно, и штифты, и отверстия для них должны быть смазаны, а для этого подойдет обычное моторное масло.
• Если резьба отверстия или сам штифт деформированы, то от процедуры натяжения лучше воздержаться. Так или иначе, но со временем это приведет негативным последствиям.

Занимались ли вы когда-нибудь затяжкой болтов ГБЦ?

Опрос

• Да
• Нет

 Загрузка …

Необходимые инструменты

И, хотя данная процедура требует определенного подхода, ее подготовка много времени не займет. Суть в том, что непосредственно для затяжки штифтов головки большой набор инструментария не требуется. Единственное, что понадобится — это немного моторной жидкости и специальный динамометрический ключ.

Динамометрический ключ для выполнения работ на 16-клапанном двигателе

Если такого ключа у вас нет, то его нужно купить заранее или одолжить в автосервисе. Нужен именно такой инструмент, поскольку он позволяет определить именно момент натяжки. В настоящее время более бюджетный вариант данного инструмента стоит около 200-250 гривен (600-800 рублей).

Этапы

Если вы снимали головку блока 16-клапанного мотора ВАЗ 2112, то в первую очередь ее нужно установить на место.

1. Перед непосредственным процессом затяжки штифтов головки блока 16-клапанного двигателя следует измерить их длину. Стандартная длина винта составляет 135.5 мм. Обязательно проверьте это. Если длина штифта отличается от вышеуказанной, то есть либо больше, либо меньше, то штифт нужно заменить новым.
2. Возьмите моторную жидкость и нанесите ее на резьбу болта. Это можно сделать при помощи кисточки.
3. После этого можно приступать к установке винтов на 16-клапанный двигатель. Сначала закрутите их руками, после чего используйте динамометрический ключ. Момент натяжения должен составлять 20 Нм + (69,4 — 85,7 Нм) + 90°+ 90°. То есть закрутите штифты, соблюдая показатели 20 Нм + (69,4 — 85,7 Нм) в соответствии с данными на динамометрическом ключе, после чего проверните каждый винт два раза на 90 градусов. Что касается порядка затяжки, то он следующий. Сначала необходимо затянуть два средних штифта начиная с нижнего. Затем по порядку следует затянуть два винта, которые находятся по бокам от нижнего штифта. После этого затягиваются винты, находящиеся по бокам от верхнего среднего штифта. А затем уже по порядку нужно закрутить болты, расположенные по углам головки блока цилиндров. Более подробно порядок затяжки момента указан на фото.

1. После установки ГБЦ на место смажьте резьбовую часть винтов моторным маслом.

2. Затем при помощи динамометрического ключа вам необходимо затянуть все болты ГБЦ…

3…соблюдая при этом порядок момента натяжения болтов.

Помните о том, что данный узел транспортного средства ВАЗ 2112 является одним из основных механизмов, определяющих работу двигателя. Поэтому к такому вопросу ремонта блока цилиндров следует подойти с особой внимательностью. Если вы не имеете опыта в проведении подобных работ, то дело лучше доверить квалифицированному профессионалу. Ведь очень часто неопытные автомобилисты пытаются сэкономить деньги на ремонте, что в результате приводит к еще более плачевным последствиям.

К примеру, если винты будут не дотянуты, то это чревато утечкой моторного масла и как следствие, появлением конденсата. А возникновение влаги в ДВС ни к чему хорошему не приведет. Если же винты будут перетянуты, то это может стать причиной появления трещин, а это вызовет необходимость ремонта агрегата.

Регулировка момента затяжки болтов для 16 клапанного авто

Регулировка момента затягивания — несложный процесс, и ознакомившись с материалом и видео в этой статье, вы справитесь с ним сами. Достаточно раз провести затягивание и далее вы сами сможете выполнять ее и еще при этом сможете помочь свои друзьям в случае необходимости

Важно придерживаться схемы для автомобилей с 19-ти клапанным мотором и соблюдать момент

Необходимые инструменты

• набор ключей;
• динамометрический ключ (покупать не нужно, лучше одолжить на день-два);

  Динамометрический ключ

• вороток;
• штенгель циркуль;

  Штенгель циркуль

• торцовые головки.

Схема

Схема, по которой проходит затяжка на 16 клапанном моторе отличается от схемы для 8-ми поэтому мы представим и одну и вторую, чтобы вы могли их сравнить.

Схема для 16-ти клапанных Схема для 8-и клапанных

Только не перепутайте когда будете устанавливать. В любом случае перед началом работ сверьтесь с инструкцией, идущей вместе с авто. Затягивание с разным моментом на 16 клапанном агрегате происходит в 2 круга с разным моментом, а потом еще 2 круга с поворотом на 90 градусов. Сложно ничего нет, а значит справиться можно своими силами.

Этапы

Для того чтобы самостоятельное затягивание болтов завершилась успешно и держалась длительное время следует соблюдать ряд нехитрых правил:

1. Лучше использовать новые болты, так как во время эксплуатации они находятся под постоянным напряжением и со временем утрачивают свои свойства. Нет гарантии, что старый болт не выдержит напряжения и лопнет.

   Длина не должна быть более 9,5 см

2. Нежелательно повторно ставить прокладку, даже если она находится в сносном состоянии.
3. Строго соблюдайте вращающие моменты во время затяжки.
4. Очередность затягивания доворота болтов должна быть точно такая же, как на схеме для 16-ти клапанных силовых установок.
5. Перед установкой ГБЦ внимательно просмотрите все детали на наличие повреждений и деформаций. В случае обнаружения таковых не оставляйте их без внимания, а обязательно замените. Зачастую небольшие поломки приводят к большим повреждениям, а иногда даже к полному разрушению систем и механизмов.
6. Не пользуйтесь инструментом сомнительного качества и производства. В особенности это касается динамометрического ключа.

Соблюдая эти нехитрые правила, вы сможете гарантировать наилучшую затяжку и надежное герметичное соединение.

Поставьте ГБЦ на блок, предварительно удостоверившись, что колен и распредвалы выставлены в положение верхней мертвой точки (ВМТ).

Правильное закручивание

Непосредственно сам процесс затягивания происходит в 4-е круга:

• 1-й круг — момент 20 Н·м (2 кгс/м);
• 2-й круг — момент 69,4–85,7 Н·м (7,1–8,7 кгс·м);
• 3-й круг — доворот болты на 90 градусов;
• 4-й круг — еще один поворот на 90 градусов.

Как видите, все просто если остались вопросы, то посмотрите видео. По времени эта работа не занимает больше двадцати минут, но позволяет сэкономить приличную сумму, которую возьмут с вас на станции технического обслуживания.

Начинаем разбирать

Для начала сливаем масло и антифриз. Снимаем защитную крышку, воздушный фильтр с патрубками, отсоединяем разъемы катушек зажигания, тросик газа и дроссельный узел.

Снимаем корпус термостата и попутно отсоединяем все попавшиеся разъемы и патрубки. Всю мешавшею нам проводку убираем в сторону аккумулятора.

Снимаем генератор. Откручиваем восемь гаек на тринадцать держащих впускной коллектор и снимаем его. Отворачиваем все болты крепящие клапанную крышку, а так же боковую опору двигателя.

Откручиваем восемь гаек и снимаем выпускной коллектор.

Снимаем ремень ГРМ, шкивы распредвалов и помпу.

В три прохода, чтобы не деформировать деталь, сначала ослабляем, а потом откручиваем двадцать болтов корпуса подшипников распредвалов, головка на восемь. Обязательно в последовательности указанной на фотографии.

Снимаем корпус подшипников. Снимаем распредвалы, на распредвале впускных клапанов есть отличительный бортик.

Так же в несколько проходов сначала ослабляем, а за тем откручиваем десять болтов крепления ГБЦ. Обязательно в последовательности указанной на фотографии.

Снимаем головку блока цилиндров. Все шестнадцать клапанов в замену.

Момент затяжки ГБЦ ВАЗ 21126

Многие владельцы Лада Приора с двигателем 21126 16 клапанов в процессе обслуживания и ремонта автомобиля проводят самостоятельную замену прокладки головки блока или притирку клапанов

В ходе выполнения таких работ важно соблюдать последовательность и момент затяжки ГБЦ на Приоре. В процессе эксплуатации любого автомобиля, в том числе и ВАЗ 2170 Приора, на головку двигателя оказывается долговременное циклическое воздействие газов, находящихся в цилиндрах мотора

На старых силовых агрегатах затяжка винтов ГБЦ могла ослабевать от таких нагрузок и ее периодически требовалось доводить до нормального уровня. Сегодня на всех моторах ВАЗ Приора применяются болты из специальной стали, которые затягиваются один раз на весь срок своей службы. При появлении утечки охлаждающей жидкости и масла дополнительно подтягивать и протягивать эти болты не имеет смысла, поскольку это не улучшит герметичность стыка. Единственным правильным способом борьбы с течью является снятие головки, проверка ровности сопрягаемых поверхностей и замена прокладки. После выполнения любых ремонтных работ, связанных со снятием головки с двигателя, требуется ее обтяжка с соблюдением всех необходимых условий. Здесь также нужно знать, что последовательность затягивания на 16 кл и 8 кл агрегатах отличается, поэтому нужно быть внимательным. Момент на 16 и 8 клапанном силовом агрегате одинаков и проходит в четыре круга.

Как поменять прокладку ГБЦ на «Приоре»

Часто можно услышать от старых водителей: «Ну, пошла вода в хату!» Неопытный автолюбитель в удивлении начнёт осматривать коврики, с подозрением косясь на район печки, или просто будет недоуменно смотреть на сказавшего.

В чём тут дело? В том, что так говорят, когда произошло попадание охлаждающей жидкости в масляный поддон. Причиной этого, чаще всего, становится прогорание прокладки головки блока цилиндров (ГБЦ).

Что это такое, и как исправить этакую напасть у «Приоры» написано ниже.

Признаки прогорания прокладки ГБЦ

Обычно это происходит на участках между цилиндрами. Это самое тонкое место прокладки. И степень повреждения бывает различной. Также признаки того, что прокладка требует замены, зависят от того, какой из каналов в стенке блока оказался повреждённым:

1. Масляный.
2. Системы охлаждения.
3. Оба сразу.

Если пострадал масляный канал, в рабочий цилиндр начнёт попадать машинное масло. Это вызовет быстрое замасливание, и выход свечи из строя. Появляются пропуски воспламенения. Двигатель «троит». Этот признак, в общем-то, общий для всех вариантов. Повышается расход масла.

Если пробой в систему охлаждения, то при минимальном нагреве двигателя, охлаждающая жидкость в расширительном бачке идёт пузырями. Впечатление такое, что мотор «кипит», хотя температура нормальная.

Из выхлопной обильное течение конденсата, с запахом охлаждающей жидкости.Ну а повреждение двух каналов на «Приоре» приводит к попаданию жидкости в масляный поддон. Масло становится серым и пузырчатым. Это сразу видно на щупе уровня масла.

Так же падает компрессия в цилиндрах двигателя «Приоры».

Прокладка ГБЦ «Приоры» выполнена из специального паронита и металла. При покупке в магазине для замены, стоит тщательно проверить деталь на отсутствие трещин и изломов. К сожалению, подобные дефекты не редкость.

Как заменить

Эта работа относится к серьёзным видам ремонта. Поэтому подходить к ней нужно аккуратно. Ведь придётся снимать головку блока цилиндров на «Приоре». Проходит она в несколько этапов:

1. Подготовка «Приоры»
2. Отключение электрики.
3. Снятие ресивера впуска.
4. Снятие ремня газораспределительного механизма (ГРМ)
5. Демонтаж крышки клапанов.
6. Снятие непосредственно ГБЦ.
7. Проверка состояния головки.
8. Замена прокладки.
9. Сборка в обратном порядке.

Подготовка заключается в проверке всего необходимого для этой операции, ключей, прокладок для замены, герметика. Снятие декоративной крышки с двигателя. Слить жидкость охлаждения. Снять привод дросселя и воздушный патрубок.

https://www.youtube.com/watch?v=-94pE82qGY0

Потом отключается аккумулятор, и начинается отсоединение разъёмов датчиков и исполнительных механизмов.

Это Датчик дроссельной заслонки, положения распредвала, давления масла, регулятора холостого хода, катушек зажигания и форсунок.

Ресивер отделяется после откручивания 2 гаек на 10 в верхней части и 5 гаек и болтов на 13, крепящих его к ГБЦ. Отсоединение и установка ремня ГРМ достаточно описано во многих статьях.

Сняв крышку, шестигранником вывернуть 10 болтов крепления ГБЦ и снять её.

Важно! Проверить состояние головки на искривление, с помощью металлической линейки. Если есть малейшее подозрение на то, что головку «повело», отдать её на шлифовку токарю. Заменить прокладку

Перед установкой новой, нанести на неё тонкий слой специального герметика. Установить на место и собрать всё в обратном порядке

Заменить прокладку. Перед установкой новой, нанести на неё тонкий слой специального герметика. Установить на место и собрать всё в обратном порядке

Особое внимание во время замены прокладки, необходимо уделять порядку затяжки болтов крепления головки

От правильной затяжки зависит долговечность установленной взамен, новой прокладки «Приоры». Затягивать нужно начиная от центра, и крест-накрест двигаться к краям. В разные стороны. Тогда поставленная на замену прогоревшей прокладка, прослужит долго.

Далее, полезное видео о замене прокладки ГБЦ «Приоры»:

Особенности детали

Головка блока цилиндров – конструктивно достаточно сложная деталь. Представляет она собой массивную плиту, в которой проделаны каналы для циркуляции жидкостей системы смазки и охлаждения, и технологические отверстия – свечные, для форсунок (в дизелях), крепежные.

Также сверху на ГБЦ имеется так называемая «постель» распределительного вала – посадочное место под его установку.

Несмотря на свою массивность, головка блока является хрупкой деталью из-за пустот внутри, поэтому чрезмерное усилие при затяжке часто приводит к трещинам в стенках и перемычках.

Для изготовления ГБЦ используется два вида металлов – алюминий (наиболее распространенный) и чугун.

Для закрепления последней применяются стальные болты или шпильки с гайками. К примеру, головка блока УАЗ 31519 крепится шпильками.

Разница в материалах изготовления головки и ее крепежных элементов имеет один негативный фактор – разное температурное расширение компонентов при нагреве, особенно это касается ГБЦ из алюминия.

Неравномерная затяжка крепежных элементов (гайки, шпильки и т.д.) при тепловом расширении приводит к появлению излишних напряжений в структуре металла, вследствие чего происходит коробление головки.

Замена прокладки головки блока ВАЗ-2170 Приора часть 2

7                                          30. …снимите шкивы…31. …и извлеките шпонки из пазов хвостовиков валов. Полезный совет

Для удерживания от проворачивания распределительных валов при выворачивании болтов крепления зубчатых шкивов распределительных валов рекомендуем пользоваться приспособлением, показанным на фото.

Примечание

У шкивов впускного и выпускного распределительных валов одинаковые посадочные размеры, но на шкиве впускного распределительного вала закреплен диск, обеспечивающий работу датчика фаз.32. Вывернув ключом «на 15» болт крепления, снимите натяжной ролик. Примечание

Обратите внимание на то, что под роликом установлено дистанционное кольцо.33. Вывернув ключом «на 15» болт крепления, снимите опорный ролик.34

Выверните ключом «на 10» пять болтов крепления задней защитной крышки ремня привода газораспределительного механизма…35. …и снимите крышку.                       Рис. 5.6. Порядок затяжки болтов крепления головки блока цилиндров 36

Вывернув ключом «на 15» болт крепления, снимите опорный ролик.34. Выверните ключом «на 10» пять болтов крепления задней защитной крышки ремня привода газораспределительного механизма…35. …и снимите крышку.                       Рис. 5.6. Порядок затяжки болтов крепления головки блока цилиндров 36.

Выверните шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров в порядке, обратном затяжке (рис. 5.6)…37. …и снимите головку блока с двигателя. Предупреждение Не забивайте отвертку или другие инструменты между головкой и блоком цилиндров. Полезные советы Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.38.

Снимите прокладку головки блока. Примечание

Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Болты, длина которых (без учета высоты головки) превышает 98 мм, замените новыми. Перед установкой головки блока смажьте болты тонким слоем моторного масла.39.

Проверьте наличие двух установочных втулок в гнездах крайних отверстий блока цилиндров под болты крепления головки. Если при снятии головки втулки остались в головке или вышли из гнезд блока, запрессуйте их в блок до упора.42. Установите на блок новую прокладку головки. Использование бывшей в употреблении прокладки не допускается.

Перед установкой прокладки необходимо удалить масло с привалочных поверхностей блока и его головки. Прокладка должна быть чистой и сухой. Попадание масла на поверхность прокладки не допускается. 43. Установите головку на блок, предварительно убедившись, что коленчатый и распределительные валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты).

Затяните болты крепления головки блока в последовательности, указанной на рис. 5.6, в четыре этапа: 1-й — моментом 20 Н·м (2 кгс·м); 2-й — моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м); 3-й — доверните болты на 90°; 4-й — окончательно доверните болты на 90°.44. Установите на головку блока снятые детали и подсоедините к ней шланги и провода в порядке, обратном снятию.

«Проверка натяжения ремня привода генератора»). Примечание

Перед установкой крышки головки блока цилиндров нанесите на корпус подшипников распределительного вала герметик «Локтайт-574». Пускать двигатель разрешается не ранее чем через 1 ч после нанесения герметика.

  Следующая страница»»»»»»

  Идёт загрузка…

Начинаем разбирать

Для начала сливаем масло и антифриз. Снимаем защитную крышку, воздушный фильтр с патрубками, отсоединяем разъемы катушек зажигания, тросик газа и дроссельный узел.

Снимаем корпус термостата и попутно отсоединяем все попавшиеся разъемы и патрубки. Всю мешавшею нам проводку убираем в сторону аккумулятора.

Снимаем генератор. Откручиваем восемь гаек на тринадцать держащих впускной коллектор и снимаем его. Отворачиваем все болты крепящие клапанную крышку, а так же боковую опору двигателя.

Откручиваем восемь гаек и снимаем выпускной коллектор.

Снимаем ремень ГРМ, шкивы распредвалов и помпу.

В три прохода, чтобы не деформировать деталь, сначала ослабляем, а потом откручиваем двадцать болтов корпуса подшипников распредвалов, головка на восемь.

Снимаем корпус подшипников. Снимаем распредвалы, на распредвале впускных клапанов есть отличительный бортик.

Так же в несколько проходов сначала ослабляем, а за тем откручиваем десять болтов крепления ГБЦ.

Снимаем головку блока цилиндров. Все шестнадцать клапанов в замену.

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

1. Болты согласно порядка заворачиваются с усилием 2 кг/м;
2. Доворачивание на 90 град.;
3. Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

1. 10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
2. Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
3. Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

1. Затяжка с усилием 2,0 кг/м;
2. Дотягивание с моментом 7,5-8,5 кг/м;
3. Доворот на 90 град.;
4. Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

1. С усилием 4,0-6,0 кг/м;
2. С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

1. 4,0-4,3 кг/м;
2. 7,5 кг/м;
3. 11,0 кг/м;
4. 14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.
