- Затяжка болтов головки блока цилиндров
Применяемый инструментарий
Производители предлагают различные типы ключей, помогающих лимитировать усилие затягивания резьбовых соединений. Наиболее часто встречаются три типа динамометрических ключей:
- щелчковые (механические);
- стрелочные (аналоговые);
- электронные (цифровые).
Автомобилисты подбирают оптимальные по характеристикам модели. Иной раз, сделать правильный выбор помогают советы знакомых или статьи в интернете.
Щелчковый
Свое название ключ получил благодаря издаваемому специфическому звуку. Такая трещетка является востребованной в небольших автомастерских или у водителей, предпочитающих проводить ремонт самостоятельно.
Процесс и порядок затяжки болтов головки блока цилиндров на ВАЗ 2108
Чтобы автомобиль всегда работал правильно, все его узлы должны функционировать должным образом. Особенно это касается силового агрегата. Если вы хотите узнать, как происходит затяжка болтов головки блока цилиндров ВАЗ 2108, зачем это необходимо и что для этого нужно? Наш ресурс поможет вам разобраться в этих вопросах.
Большинство отечественных водителей не понимают, для каких целей нужно выполнять эту процедуру, какой при этом нужно соблюдать порядок и какой должен быть момент затяжки. Тем не менее каждый водитель должен знать, что некорректные действия в ходе этого процесса могут навредить блоку цилиндров. Соответственно, к этой процедуре следует отнестись со всей внимательностью и ответственностью.
Еще несколько лет назад производители транспортных средств обязывали делать затяжку болтов головки блока цилиндров еще при первом техническом обслуживании машины. Но сейчас эта необходимость отпала и теперь она полностью легла на плечи водителей. Если вы являетесь владельцем ВАЗ 2108, то время от времени следует проводить такую процедуру. В каких случаях она нужна:
- Если в том месте, где ГБЦ соединяется с самим блоком появилось масляное пятно. Это говорит об утечке расходной жидкости, что может стать следствием как износа самой прокладки, так и ослабления штифтов.
- Если вы делали ремонт двигателя. Иногда подобные ошибки могут допускать даже квалифицированные специалисты. Поэтому владельцу ВАЗ 2108 может пригодиться данная информация.
- В целях проверки. Бывалые автолюбители рекомендуют подтягивать болты не реже, чем каждые 2 тысячи километров пробега. На практике встречаются случаи, когда в ходе эксплуатации ВАЗ 2108 штифты ослабляются сами по себе.
Таким образом, если вы заметили утечку моторной жидкости в том месте, где головка соединяется с блоком цилиндров, в первую очередь нужно проверить момент затяжки штифтов.
Процедура и схема
Мы советуем вам проводить затяжку момента винтов в том случае, если вы когда-либо сталкивались с подобным процессом. Далее будет описана общая процедура для Лады 2108, но следует учесть, что каждый двигатель имеет свои нюансы в работе, которые нужно учитывать.
Необходимый инструментарий
Для данной процедуры вам понадобится динамометрический ключ. Этот инструмент необходим специально для затяжки винтов и определения момента. Его можно приобрести в любом специализированном магазине, а его цена колеблется в районе 1 300 рублей (примерно 400 гривен).
Иногда так называемые «мастера» говорят, что для этой процедуры не обязательно использовать динамометрический ключ. Мол, отлично подойдет и обычный гаечный ключ, да и вообще, закрутить винты можно «на глаз». Естественно, закрутить-то винты получится, но это будет неправильно, а впоследствии это может стать причиной других проблем.
Этапы

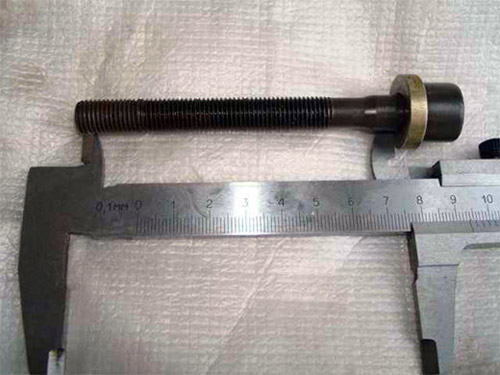

Если вам кажется, что качество винта головки низкое, то даже не пытайтесь его натянуть. Сразу же замените его, чтобы обезопасить себя от возможных проблем. Кроме того, перед непосредственной процедурой вам следует проверить качество резьбы. Также ее желательно смазать. Не забывайте о том, что повторное использование пружинных деталей недопустимо, поскольку нормальной натяжки вы в этом случае не добьетесь.
Этапы натяжения штифтов на Лада 2108 схожи с теми, которые производятся на классических моделях авто. Схема предоставлена ниже. Сам процесс следует начинать с центральных болтов. Он проходит в четыре приема.
- Используя вышеуказанный инструмент все болты ГБЦ нужно затянуть сначала моментом 2,0 кгс*м. Сначала натягиваются два средних элемента, потом — два нижних и два верхних, которые находятся по бокам от средних болтов. Затем нужно натянуть два крайних левых и два крайних правых винта, начиная с нижних. Порядок должен быть именно такой. На схеме цифрами отмечен порядок компонентов.
- Затем в таком же порядке, используя тот же инструмент, нужно натянуть компоненты моментом 7,5 — 8,5 кгс*м.
- После этого все штифты необходимо закрутить на 90 градусов.
- Затем их следует довернуть еще раз, опять на 90 градусов.
В этом видео рассказывается о том, как нужно правильно проводить процесс натяжки винтов головки блока.
Обычными ключами
В некоторых источниках рекомендуется тянуть болты до начала текучести. Я не сторонник такого метода. Обычными ключами можно легко почувствовать эту самую текучесть болта (Вы не увеличиваете усилие, а головка болта продолжает поворачиваться за счет деформации). Попробую перечислить достоинства и недостатки метода:
+ Доступно. Рожковые, накидные ключи, или набор головок с воротком может найти каждый.
+ Не требуется особых навыков.
— На первых этапах протяжки не обеспечить равномерное усилие болтов.
— Можно оборвать резьбу или болт. Пытаться определить начало текучести материала – сомнительное занятие.
Что такое подшипники скольжения
Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом. Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.
Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.
Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя
При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя
Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.
Добавим, что низкий показатель давления масла (в случае отсутствия других причин) является признаком того, что нужно шлифовать коленвал, а сами вкладыши двигателя необходимо менять с учетом ремонтного размера. Для ремонтных вкладышей предусмотрено увеличение толщины на величину 0.25 мм. Как правило, ремонтных размеров 4. Это значит, что диаметр ремонтного вкладыша в последнем размере будет на 1 мм. меньше по сравнению со стандартным.
Сами подшипники скольжения состоят из двух половин, в которых выполнены специальные замки для правильной установки. Главной задачей является то, чтобы между шейкой вала и вкладышем образовался зазор, который рекомендуется изготовителем двигателя.
Как правило, для замеров шейки используется микрометр, внутренний диаметр шатунных вкладышей промеряется нутромером после сборки на шатуне. Также для замеров можно использовать контрольные полосы бумаги, используется медная фольга или контрольная пластиковая проволока. Зазор на минимальной отметке для трущихся пар должен быть 0. 025 мм. Увеличение зазора до показателя 0.08 мм является поводом к тому, чтобы расточить коленвал до следующего ремонтного размера
Отметим, что в некоторых случаях вкладыши просто меняются на новые без расточки шеек коленвала. Другими словами, удается обойтись только заменой вкладышей и получить нужный зазор без шлифовки
Обратите внимание, опытные специалисты не рекомендуют такой вид ремонта. Дело в том, что ресурс деталей в месте сопряжения сильно сокращается даже при учете того, что зазор в трущейся паре соответствует норме
Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки.
Способ 5 – сломался болт ГБЦ
Метод подходит для тех случаев, когда болт лопнул и часть его в виде шпильки осталась внутри блока цилиндров. Используем сварку, трубку, гайку.
- нет необходимости разбирать двигатель;
- экономит время.
Возьмите трубку с такими диаметрами:
- Внешний – чуть меньше диаметра болта ГБЦ.
- Внутренний – такой, чтобы в трубку свободно заходил электрод 2 – 3 мм.
Наварите на одну сторону трубки гайку на 17 – 19.
- Вставьте трубку в отверстие, так, чтобы она касалась обломанной шпильки.
- Вставьте в отверстие трубки электрод немного под углом, так чтобы его конец был расположен в мести соприкосновения края трубки со шпилькой.
- Приварите трубку к шпильке.
- Ключом выкрутите шпильку.
Другой способ если сломался болт ГБЦ.
Подходит для тех случаях, когда обломанная шпилька находится не глубоко, не более 5 см.
Для того, чтобы выкрутить шпильку из блока сначала используйте дрель и длинное сверло на 10 мм. Этим вы сможете выровнять и отцентровать ее поверхность. Далее с помощью сверла на 4 мм просверливаем в шпильке отверстие глубиною не менее 1 см.
Аккуратно вбиваем в шпильку ключ торекс на 25 и с помощью трубки-рычага откручиваем ее. Выкручивать нужно без рывков, постепенно увеличивая усилие на рычаг.
Затягиваем болты на двигателе правильно
The following two tabs change content below.
Об эксперте:
Fan-avto
Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.
В приведённой ниже таблице мы обозначили моменты затяжки всех резьбовых соединений на двигателе ВАЗ-2112.
Момент затяжки резьбовых соединений (таблица)
Деталь | Резьба |
Момент затяжки, Н·м (кгс·м) |
---|---|---|
Двигатель | ||
Болт крепления головки цилиндров | М12х1,25 | Болты крепления ГБЦ необходимо затягивать в четыре приема: 1 – моментом 20 Н·м (2 кгс); 2 – моментом 69,4–85,7 (7,1–8,7 кгс); 3 – довернуть на 90°; 4 – снова довернуть на 90°. |
Гайка шпильки крепления впускной трубы и выпускного коллектора | М8 | 20,87–25,77 (2,13–2,63) |
Гайка крепления натяжного ролика | М10×1,25 | 33,23–41,16 (3,4–4,2) |
Гайка шпильки крепления корпуса подшипников распределительного вала | М8 | 18,38–22,64 (1,87–2,31) |
Болт крепления шкива распределительного вала | М10 | 67,42–83,3 (6,88–8,5) |
Болт крепления корпуса вспомогательных агрегатов | М6 | 6,66–8,23 (0,68–0,84) |
Гайка шпильки крепления выпускного патрубка рубашки охлаждения | М8 | 15,97–22,64 (1,63–2,31) |
Болт крепления крышек коренных подшипников | М10х1,25 | 68,31–84,38 (6,97–8,61) |
Болт крепления масляного картера | М6 | 5,15–8,23 (0,52–0,84) |
Гайка болта крышки шатуна | М9х1 | 43,32–53,51 (4,42–5,46) |
Болт крепления маховика | М10х1,25 | 60,96–87,42 (6,22–8,92) |
Болт крепления насоса охлаждающей жидкости | М6 | 7,64–8,01 (0,78–0,82) |
Болт крепления шкива коленчатого вала | M12х1,25 | 97,9–108,78 (9,9–11,1) |
Болт крепления подводящей трубы насоса охлаждающей жидкости | М6 | 4,17–5,15 (0,425–0,525) |
Гайка крепления приемной трубы глушителя | М8×1,25 | 20,87–25,77 (2,13–2,63) |
Гайка крепления фланца дополнительного глушителя | М8×1,25 | 15,97–22,64 (1,63–2,31) |
Гайка крепления троса сцепления к кронштейну двигателя | М12х1 | 14,7–19,6 (1,5–2,0) |
Болт крепления кронштейна передней опоры подвески двигателя | М10х1,25 | 32,2–51,9 (3,3–5,5) |
Гайка болта крепления передней опоры подвески двигателя | М10 | 41,65–51,45 (4,25–5,25) |
Гайка болта крепления левой опоры подвески силового агрегата | М10 | 41,65–51,45 (4,25–5,25) |
Гайка крепления кронштейна левой опоры подвески силового агрегата | М10 | 31,85–51,45 (3,25–5,25) |
Болт крепления задней опоры подвески силового агрегата | М10х1,25 | 27,44–34 (2,8–3,47) |
Гайка болта крепления кронштейна задней опоры подвески силового агрегата | М12 | 60,7–98 (6,2–10) |
Болт крепления маслоприемника к крышке коренного подшипника | М6 | 8,33–10,29 (0,85–1,05) |
Болт крепления маслоприемника к насосу | М6 | 6,86–8,23 (0,7–0,84) |
Болт крепления масляного насоса | М6 | 8,33–10,29 (0,85–1,05) |
Болт крепления корпуса масляного насоса | М6 | 7,2–9,2 (0,735–0,94) |
Пробка редукционного клапана масляного насоса | М16х1,5 | 45,5–73,5 (4,64–7,5) |
Штуцер масляного фильтра | М20×1,5 | 37,48–87,47 (3,8–8,9) |
Датчик контрольной лампы давления масла | М14х1,5 | 24–27 (2,45–2,75) |
Гайка крепления карбюратора | М8 | 12,8–15,9 (1,3–1,6) |
Гайка крепления крышки головки цилиндров | М6 | 1,96–4,6 (0,2–0,47) |
Инструмент для замеров
Несмотря на то, что выполнение работ по правилам затяжки требует специального подхода, однако большого количества времени подобная процедура не займёт.
Единственное, что потребуется для выполнения подобных работ – это динамометрический ключ.
Такой ключ используют для производства замера момента затяжки.
Видео.
В предыдущих статьях объяснил, как можно снять двигатель с ВАЗ 2109 не снимая коробки передач и разобрать самому в домашних условиях. Теперь объясню как его собрать.
Двигатель разбирался для ремонта, причина ремонта, движок ВАЗ 21083 жрал масло. После разборки выяснилось что расход масла был из-за большого износа поршневой группы, блок растачивался под поршни первого ремонта 82,4. Коленвал оказался совсем новый его не шлифовали заменил только вкладыши новыми. Также притер клапана и заменил сальники клапанов, притирка головки описана в статье Притирка клапанов головки ВАЗ-2108 до 15
Устанавливаем шатунно-поршневую группу
Шатунно-поршневую группу (ШПГ) необходимо устанавливать в сборе. Запрессовывать поршневой палец в головку шатуна без специальных инструментов не рекомендуется. Эту процедуру лучше доверить профессионалам.
Для установки ШПГ нужна стальная оправка в форме кольца. Высота кольца — 2-3 см, диаметр отверстия — чуть больше диаметра цилиндра. Монтировать поршни нужно таким образом, чтобы стрелка на их днище (части, примыкающей к клапанам) была повернута в сторону маслонасоса. Номер шатуна и поршня должен соответствовать номеру цилиндра. Перед установкой нужно развести замки маслосъемного и компрессионных колец под углом в 120 градусов.
- Переворачиваем блок.
- Протираем сухой тканью стенки цилиндров и шатунные шейки коленвала.
- Тщательно смазываем маслом стенки цилиндров, боковые поверхности поршней и внутреннюю часть оправки.
- Ставим оправку на цилиндр и вставляем через нее поршень в сборе с шатуном. Проталкиваем поршень в цилиндр с помощью круглой деревянной палки (ручки молотка).
- Кладем вкладыш в крышку шатуна, смазываем его маслом.
- Укладываем блок на бок и устанавливаем шатунную крышку таким образом, чтобы номер цилиндра на ней и на шатуне были на одной стороне. Прихватываем крышку гайками.
- Таким же образом монтируем остальные поршни в сборе с шатунами. После этого переворачиваем блок цилиндров вверх тормашками и затягиваем все 8 гаек, крепящих крышки шатунов.
Замена прокладки ГБЦ на ВАЗ 2109
По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.
Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.
Уплотнители ГБЦ
Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.
https://youtube.com/watch?v=pW9OyNFXEcU
- Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
- Снимите термостат, только не забудьте перед этим слить ОЖ.
- Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
- Отключите приемную трубу глушителя от выпускного коллектора.
- Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
- Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
- Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
- Аналогичным образом отключите центральный высоковольтник.
- Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
- Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
- Отключите питающую проводку от электромагнитного клапана.
- Снимите шланг вакуумного усилителя с патрубка впускной трубы.
- Отключите трубку от вакуумного корректора зажигания.
- Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.
- Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
- Немного раскачайте головку рывками, после чего снимите элемент.
- Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
- Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.
Процедура замены
Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.
Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.
Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.
Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:
- Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
- Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
- Вращайте держатель, следите за показателями;
- Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
- Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.
Золотые правила затяжки
Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:
- Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
- Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
- Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
- Перед работой убедитесь, что держатели находятся в исправном состоянии.
Проверка болтов
Схема затяжки
Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.
Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.
Последовательность затяжения
Далее выполняйте работу согласно таблице, и вы все сделаете верно.
Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.
TalisWoMan › Блог › Затяжка без использования динамометрического ключа
Способ затяжки без использования динамометрического ключа (почерпнуто с просторов инета, с небольшой моей редакторской правкой) Задалась вопросом: «Как затянуть без динамометрического ключа болтовое соединения необходимым моментом, если нет в хозяйстве ключа»? Это можно сделать, вчера опробовано лично. Понадобится: 1) ключ рожково-накидной или накидной двусторонний, в моем случае это была сгибающаяся отвёртка для бит с полостью в ручке, куда вставлялся метровый отрезок трубы;
2) пружинный кантер(весы) с пределом до 20 кг. Я взяла электронные, купленные на Али. Теперь вспоминаем школьные знания. Момент затяжки это определенное усилие, приложенное к рычагу длиною в 1 метр. К примеру нам нужно затянуть гайку с моментом 2 кгс*м. Для этого нам нужно измерить длину накидного ключа в метрах. К примеру, длина ключа составила 0,25 метра. Делим 1 на 0,25. Получаем цифру 4. Четыре умножаем на требуемое усилие затяжки(2 кгс*м) и получаем цифру 8 кг. Так как я филолог, а не математик, свои расчеты и прилагаемые усилия я упростила метровым отрезком трубы: девочке и считать легче, и крутить) Далее устанавливаем отвёртку/ключ на болт или гайку, на другой конец ключа цепляемся крючком пружинных весов и тянем за кольцо весов до достижения требуемых кг. Тем самым, простым способом без наличия динамометрического ключа затягивается болтовое соединение необходимым моментом. Да, выглядит непрофессионально, когда ты в отвертку вставила трубу, к концу трубы подцепила весы и тянешь, посматривая на циферблат (я бы даже сказала дурковато), но ценник минимум в 2500 р за динамометрический ключ оправдывает минуту позора В=).
На многих запчастях для велосипеда и не только часто указывается момент затяжки винтов/ болтов/ гаек и прочего, чтобы не навредить резьбе и не испортить запчасть. Статья будет полезна тем, кто хочет закручивать гайки по мануалу без траты средств на динамометрические ключи, ибо сто́ят они не бюджетно. В принципе, при наличии большого опыта кручения гаек и умении перевести в уме Ньютоно-метры в «усилие на руку», можно обходится без ключа, хотя понятно что погрешность будет в пару ньютоно-метров, но сейчас поговорим о том, как все-таки закручивать с наименьшей погрешностью. Итак речь идет о установке заднего переключателя. Гайка переключателя прикручивается к петуху велосипеда с усилием 10Нм. Делим на 10 и получаем 1 кг*м (килограмм силы на метр). Это означает, что максимальное рекомендуемое усилие при затягивании гайки должно быть равно силе, с которой действует груз весом в 1 кг, подвешенный к ключу длиной 1 метр, причем сила груза должна действовать перпендикулярно к ключу! Понятно, что искать метровый ключ, крайне неблагодарное занятие, но есть выход! Общая формула: М=0.1*F*L где L-длина плеча (в см), M-момент силы, F- сила воздействия (вес в кг) Т.е
нам нужен ключ на 10 (удобнее всего рожковый-накидной), весы (электронные или механические, не важно)

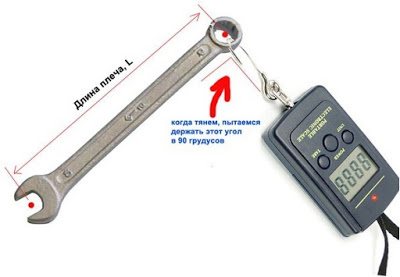

Итак: 1. Отмеряем линейкой длину ключа, согласно рисунка. 2. По формуле посчитали F (в нашем случае=вес в кг.) F=M/(0.1*L). Пример: у меня был ключ рожковый-накидной и длина его согласно рисунка получилась 12см. Подставив в формулу я получил: F=10/(0.1*12)=8,33 H , т.е. 8.3 кг. 3. Вешаем весы на сторону, где ключ у нас накидной (крючок весов не будет соскальзывать, вот почему такой ключ немного удобней чем рожковый с обеих сторон ) .Тянем за шнурок/ухо весов и смотрим на шкалу, чтобы не превысить наши xx кг, посчитанные ранее по формуле. P.S. Не забываем перед всеми этими манипуляциями, взвесить на весах 1 литровую пластиковую бутылку воды и убедиться, что весы показывают ровно 1 кг (с погрешностью +-30 грамм). Возможные погрешности: 1) тянуть идеально под углом 90 градусов, 2) точность измерения длины L 3) погрешность весов. И да, лучше чуть недокрутить, то есть чтобы погрешность была в меньшую сторону, ибо срыв резьбы на резьбовом соединении — неприятная штука (уже срывал в вилке, с тех пор закручиваю с весами
Как контролировать момент затяжки
Есть специальные методы контроля правильной затяжки болтов, чтобы не переусердствовать в этом деле и не затянуть их недостаточно. Прикладывайте к болту момент, который равен моменту страгивания болта, а именно при начале поворота контролируйте момент страгивания болтов. Когда момент не увеличивается, вы выполняете все правильно, болт начал растяжку.
Когда вы прикладываете неправильный момент, растяжка болтов может не получаться, поэтому и стоит четко следовать инстукции, где сказано, какие моменты на какие болты нужно прикладывать. Эти требования объясняются работой блока цилиндров, каждый из цилиндров работает в постоянном режиме нагрева и охлаждения.
Это лишь общие рекомендации к затяжке моментов блока циллиндров, повторюсь, всё остальное обязательно прочтите в руководстве по ремонту вашей марки и модели автомобиля.
В заключении хочется пожелать решившим самостоятельно проводить ремонт ГБЦ, терпения и удачи в этом сложном деле. Помните обо всех нюансах процедуры, не пренебрегайте важными правилами по ремонту собственного автомобиля.
Когда необходимо снимать ГБЦ
На автомашинах, сошедших с конвейера Волжского автозавода, вне зависимости от того, сколько клапанов имеет силовой агрегат и какой привод (задний или передний) используется, затяжку осуществляют после разборки блока цилиндров. Как отмечалось выше, обычно демонтаж головки нужен для замены прокладки, ресурс которой составляет 60 000 или максимум 80 000 километрам пробега. Приход в негодность уплотняющего элемента серьезно влияет на работу двигателя, и потому машиной до ремонта лучше не пользоваться.
Нередко прокладка изнашивается в промежутке между коммуникациями, по которым циркулирует смазка и охлаждающая жидкость (ОЖ). В результате происходит смешивание столь разных составов и их обоюдное загрязнение. Как следствие – оба они в заметной мере утрачивают эксплуатационную пригодность. Для данной поломки характерны следующие признаки:
- масло становится жиже (иногда происходит падение или повышение уровня);
- тосол приобретает буроватый оттенок.
Ремонт в этой ситуации нужен безотлагательный.
Еще одна проблема, часто встречаемая на 8-клапанных ВАЗ-2108, – протечка на участке между системой подачи ОЖ и камерой сгорания. Это происходит в таких случаях:
- недостаточный момент затяжки;
- неравномерная закрутка болтов;
- заводской брак прокладки.
Независимо от причины, в охладительный контур направляется воздух, что приводит к разогреву тосола. Очевидным признаком неприятности является сильное бурление жидкости в распределительном бачке.
Крайне редко наблюдается повреждение прокладки на участке между цилиндрами. Если это произошло, то происходит снижение компрессии, что ведет к нестабильной работе мотора.
Часто подобные проблемы возникают через непродолжительное время после замены прокладки ГБЦ. Автовладельцы в этом случае тратят немало сил, пытаясь отыскать причину, и даже подумать не могут, что виноват именно названный уплотнительный элемент либо неправильно сделанная затяжка болтов головки. Потому знающие мастера рекомендуют в первую очередь проверить, герметичен ли стык между ГБЦ и блоком. Если на корпусе мотора появляются характерные потеки в районе головки, то дальше искать не имеет смысла.
Схема строения двигателя ВАЗ-2114

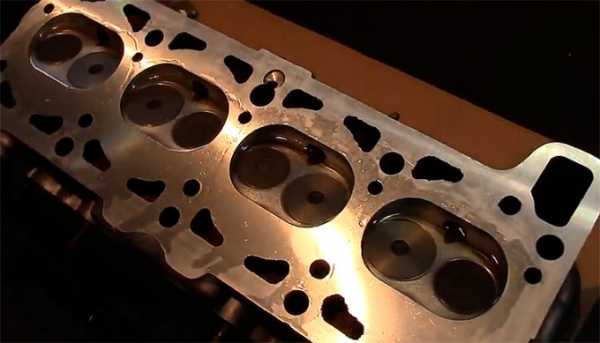

Прокладка ГБЦ вблизи (двигатель снят)
Для того, чтобы понять процесс и принцип замены прокладок двигателя, необходимо знать строение и последовательность деталей в главном силовом агрегате.
Итак, рассмотрим, устройство мотора ВАЗ-2114:
Схема и устройство двигателя
Процесс замены
Итак, когда понятно основное устройство двигателя, можно перейти непосредственно к процессу замены прокладки. Но сначала необходимо определиться с инструментарием. Итак, что же понадобиться для совершения процедуры: динамометрический ключ, комплект рожковых и накидных ключей, набор головок и трещотка, насадки с набора Torx, отвертки, охлаждающая жидкость для долива, новая прокладка, ветоши, емкости для слива жидкостей.
Теперь, когда всем обзавелись можно приступить непосредственно к процедуре замены:
Обесточиваем автомобиль сняв минус-клемму с АКБ
Проводим снятие кожуха ГРМ
Выставляем точки ВТМ согласно схеме
Сливаем ОЖ с ДВС
Проводим сброс давления топливной открутив трубки
Отсоединяем приемную трубу от коллектора
Демонтируем клапанную крышку
Проводим демонтаж дроссельного узла
Демонтируем воздушный фильтр
Снимаем топливную рампу с форсунками в сборе
Демонтируем ремень ГРМ
Открутив крепежную гайку, проводим демонтаж шестерни распредвала
Снимаем заднюю крышку
Проводим демонтаж термостата
Проводим демонтаж ГБЦ вместе с прокладкой
Очистка поверхности от остатков прокладки
Примечание! Попутно, можно осмотреть состояние поршней и камер сгорания на наличие нагара и копоти. При необходимости «подкинуть» маслосъемные кольца.
- Устанавливаем новую прокладку.
Устанавливаем новую прокладку
Схема затяжки болтов ГБЦ
Не забудьте, что ремень ГРМ надо натягивать с определённым усилием, подробно об этом в материале: «натягиваем правильно ремень ГРМ на ВАЗ-2114 своими руками«.
Выбор прокладки
Кроме оригинальной запасной части существует набор аналогов, который можно устанавливать на ВАЗ-2114. Некоторые из них отличаются высоким качеством, и срок эксплуатации имеют намного выше, чем оригинал. Итак, рассмотрим, какие варианты прокладок существуют на 14-ю серию автомобилей Лада.
Оригинал
21083-1003020 – каталожный номер оригинальной прокладки головки блока. Она идеально садиться по посадочным местам, и рекомендована для установки заводом изготовителем. Производится она на заводе АвтоВАЗ и розничная стоимость составляет 600 рублей.
Аналоги
Кроме оригинальной детали имеется достаточное количество аналогов, которые сертифицированные, и как показывает практика, устанавливаются на автомобили. Итак, рассмотрим, какие прокладки ГБЦ можно установить вместо оригинала:
Затяжка болтов головки блока цилиндров
Затяжку болтов головки блока цилиндров необходимо делать в строго определенном порядке – это нужно для ее правильной состыковки с блоком цилиндров, чтобы не возникало излишнее напряжение металла и перекосы.
Схема затяжки головки блока цилиндров на автомобилях ВАЗ (классика)
Затягивать в 2 захода.
ПЕРВЫЙ: затянуть болты с 1 по 10 – момент затяжки 3,5 — 4,1 кГсм.
ВТОРОЙ: опять затянуть эти же болты – момент затяжки 10,5 — 11,5 кГсм.
ПОСЛЕ ДВУХ ЗАХОДОВ затянуть болт под номером 11 – момент затяжки 3,5 — 4,0 кГсм.
Схема затяжки головки блока цилиндров на автомобилях ВАЗ 2108 | ВАЗ 2109
Затягивать в 4 захода.
ПЕРВЫЙ: затянуть болты с 1 по 10 – момент затяжки 2,0 кГсм.
ВТОРОЙ: опять затянуть эти же болты – момент затяжки 7,5 — 8,5 кГсм.
ТРЕТИЙ: все болты довернуть на 90°.
ЧЕТВЕРТЫЙ: повторно довернуть все болты на 90°.
Схема затяжки ГБЦ на 16 клапанных двигателях ВАЗ
Затягивать в 3 захода.
ПЕРВЫЙ: затянуть все болты, используя момент затяжки 2,0 кГсм.
ВТОРОЙ: все болты довернуть на 90°.
ТРЕТИЙ: повторно довернуть все болты на 90°.
Важно! На 16 клапанных двигателях допустимо использовать второй раз болты крепления ГБЦ, но только при условии, что их длина без головки НЕ более 95 мм, иначе – болт нужно обязательно заменить. Замерять длину нужно с помощью шайбы
Как убедиться в том, что болт затянут качественно?
Во время затяжки болта, как только металл достиг своего «предела текучести», момент затяжки будет оставаться неизменным. Это покажет динаметрический ключ.
Когда болт нужно менять?
Если момент затяжки увеличен уже до 20 кГсм, а болт, при этом, невозможно затянуть, – значит, он слишком прочный, и этот болт нужно менять. Если болт не проворачивается, и момент затяжки постоянно уменьшается, то этот болт также подлежит замене.
