Порядок затяжки ГБЦ на ВАЗ модели 2108

Наконец, расскажем о тонкостях правильной затяжки. Когда головка блока поставлена на место, заверните все болты пальцами и непременно до отказа

Делать это позволительно в любом удобном порядке – важно не сместить ГБЦ и прокладку

Для следующего этапа работы понадобится динамометрический ключ.

Станьте сбоку от машины так, чтобы кабина оказалась по левую руку от вас, и действуйте в указанной последовательности.

Правильный момент затяжки на первом этапе составляет от 3,5 до 4,1 кгс·м. По второму кругу показатель повышается до 10,5-11,5 кгс·м. Теперь остается затянуть 11-й болт. Для него нормативным усилием будет от 3,5 кгс·м до 4.

Далее обождите минут 20 и, соблюдая порядок, поверните все крепежи на 90 градусов, а потом повторите это действие еще раз. После соберите двигатель и проверьте его работоспособность.

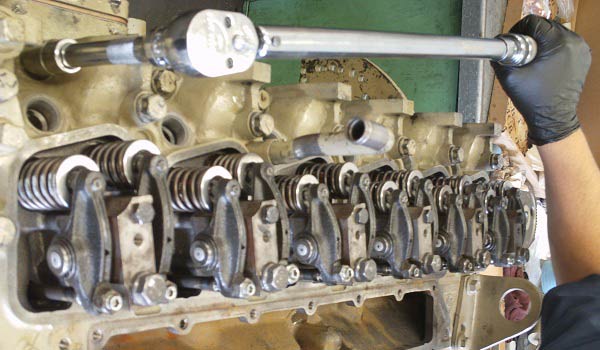

Закручиваем болты правильно

Любое резьбовое соединение рассчитано на определённый момент затяжки. Он регламентирован отраслевыми стандартами качества, например, «ОСТ 37.001.050–73 Затяжка резьбовых соединений. Нормы затяжки» и руководящими документами заводов-изготовителей транспортных средств.

Иностранные производители используют другие стандарты, но в основном они сходны с отечественными. Приведённая ниже информация будет излагаться, опираясь на российские стандарты.

До какой степени?

Почему важно выдерживать правильный момент затяжки? Только грамотное затягивание обеспечит надёжную фиксацию детали, с одной стороны, и предотвратит повреждение резьбы и/или самой детали — с другой стороны. Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:

Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:

1. Немедленная деформация резьбы. Из-за слишком большого прилагаемого усилия происходит деформация и срыв резьбы на детали. Болт или гайка не подлежит дальнейшей эксплуатации, кроме того, возникнут определённые сложности при попытке открутить гайку для замены. Скорее всего, придётся воспользоваться дрелью или пилой по металлу, чтобы срезать гайку.
2. Повреждение металла, скрытое от глаз. Может показаться, что гайка затянута правильно, однако из-за превышения предела текучести в болте или гайке происходят необратимые изменения: деформация, нарушения кристаллической решётки металла. Такой случай особенно опасен, так незаметен сразу, но через какое-то время трещина болта может привести к печальным последствиям.

После прохождения предела текучести в металле образца начинают происходить необратимые изменения, перестраивается кристаллическая решётка металла, появляются значительные пластические деформации.

• Пределом текучести называют механическую характеристику материала, характеризующую напряжение, при котором деформации продолжают расти без увеличения нагрузки. Обозначение σт.
• Единица измерения — Паскаль либо кратные .
• Это важный параметр, с помощью которого рассчитываются допустимые напряжения для пластичных материалов.

Если же, напротив, недотянуть гайку с соответствующим моментом, через некоторое время она просто открутиться, что также может привести к нежелательным последствиям. Поэтому настоятельно рекомендуется затягивать резьбовые соединения не «со всей силы», не от руки, а с умом, используя специальное оборудование.

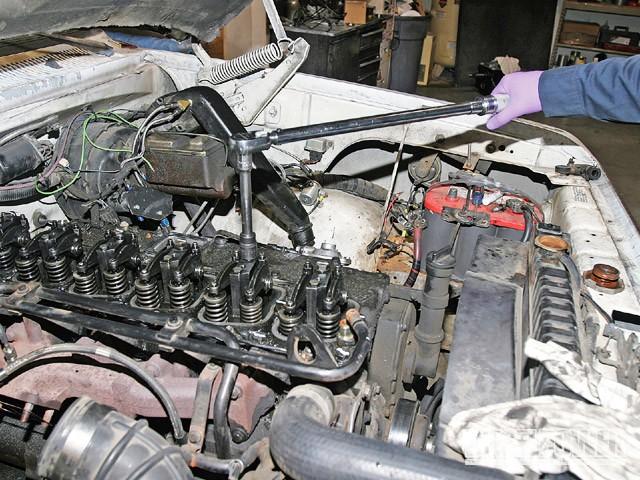

Момент затяжки болтов головки блока цилиндров

Зависит от версии вашего автомобиля, на старых отечественных машинах их только два, на более современных версиях уже 4. Решившись на самостоятельную затяжку болтов ГБЦ приготовьте достаточно теплое помещение, или если вы собираетесь делать ремонт в теплое время года выберите день с погодными условиями, когда температура достигает более 20 градусов тепла. Если же проводите ремонт в холодное время года, подготовьте обогреваемое помещение, в котором будет удобно работать.

При ремонтных работах не забывайте очищать все болты, соединения от грязи, излишков масла, особенно, если в конструкции протекла прокладка. После каждой манипуляции затяжки желательно ждать 20 минут, пока металл придёт в изначальную форму, чтобы избежать перегрева и деформации металлического корпуса.

Желательно посмотреть момент затяжки на гбц вашего автомобиля в оригинальном справочнике вашей машины или узнать у опытного механика, компетентного в этих вопросах. Обязательно утоните модель и год выпуска своего автомобиля, чтобы не ошибиться.

Соблюдайте правильный порядок затяжки болтов гбц, иначе работу придётся переделывать, ваши старания окажутся напрасны.

Как поменять головку блока цилиндров на ВАЗ 2114 своими руками

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку. В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому. И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Процесс

1. Первым делом нужно отсоединить минусовые АКБ.
2. Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
3. Затем нужно слить тосол.
4. Снижаем давление топлива.
5. Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
6. Демонтируем крышку ГБЦ.
7. Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница. Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
8. Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
9. Убираем крышку.
10. Снимаем ремень газораспределительного механизма.
11. В обязательном порядке необходимо провести фиксацию валов от прокручивания.

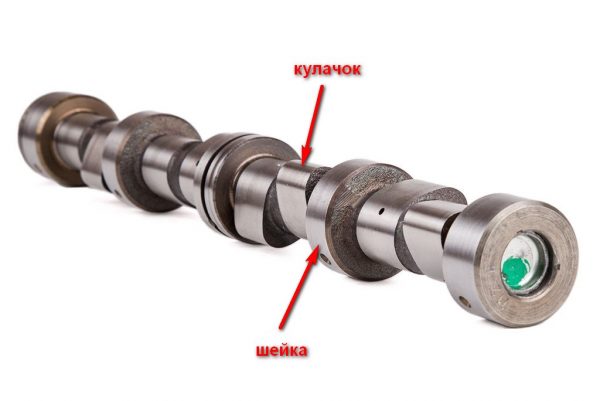

12. Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
13. Убираем шкив с распредвала.
14. Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
15. Выкручиваем оставшиеся болты и снимаем ее.
16. Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке. Порядок в котором должно проходить ослабление болтов
17. Потом полностью выкручиваем болты и вынимаем их с шайбами.
18. Полностью снимаем головку.
19. В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
20. Снимаем полностью ГБЦ.
21. Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
22. После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
23. В первую очередь ставим новую прокладку.
24. Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
25. Вставляем болты.
26. Начинаем их затяжку с помощью динамометрического ключа.
27. Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов. Порядок затяжки
28. Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
29. После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

avtozam.com

Замена прокладки ГБЦ на ВАЗ 2109

По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.

Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.

Уплотнители ГБЦ

Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.

https://youtube.com/watch?v=pW9OyNFXEcU

1. Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
2. Снимите термостат, только не забудьте перед этим слить ОЖ.
3. Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
4. Отключите приемную трубу глушителя от выпускного коллектора.
5. Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
6. Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
7. Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
8. Аналогичным образом отключите центральный высоковольтник.
9. Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
10. Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
11. Отключите питающую проводку от электромагнитного клапана.
12. Снимите шланг вакуумного усилителя с патрубка впускной трубы.
13. Отключите трубку от вакуумного корректора зажигания.
14. Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.
15. Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
16. Немного раскачайте головку рывками, после чего снимите элемент.
17. Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
18. Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.

Процедура замены

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

• Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
• Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
• Вращайте держатель, следите за показателями;
• Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
• Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

• Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
• Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
• Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
• Перед работой убедитесь, что держатели находятся в исправном состоянии.

Проверка болтов

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Последовательность затяжения

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Порядок выполнения работ

До того, как осуществить затяжку, придется добраться до головки блока. Сделать это удастся не ранее, чем после разбора доброй половины мотора.

Сначала разомкните колодки, коммутирующие провода, ведущие к датчикам температуры тосола и контролирующего уровень масла. Покончив с этим, слейте охлаждающую жидкость

На данном важном моменте необходимо остановиться отдельно. Будьте внимательны – упомянутый выше состав довольно токсичен, потому лучше работать в перчатках

Для сбора ОЖ приготовьте тару объемом не менее 9 литров.

Чтобы слить жидкость, откройте распределительный бак, а затем свинтите заглушку, находящуюся непосредственно на блоке цилиндров. Когда течь перестанет, перенесите тару к радиатору – здесь есть отдельный сток. Удалив весь тосол, завинтите крышки.

• снимите термостат, а за ним и воздушный фильтр;
• отключите от коллектора выхлопную трубу;
• с распределительного вала ВАЗ уберите защитный корпус, а также ремень;
• от карбюратора надлежит отделить приводные тросы дроссельных заслонок;
• снимите все кабели, ведущие к ГБЦ, а также трубки, шланги и пр. (обязательно ослабьте фиксирующие их хомуты, иначе сдвинуть в сторону не получится).

Теперь вы получили прямой доступ к головке. Отвинтите все удерживающие ее болты, и, воспользовавшись помощью напарника, демонтируйте ГБЦ. После этого оторвите старую прокладку.

Заднюю поверхность блока 8-клапанного мотора ВАЗ осторожно очистите от грязи и прилипших фрагментов материала уплотнительного элемента. Отшлифуйте ее мелким наждаком – должна остаться совершенно ровная, матовая основа

Попутно проверьте все клапаны и сальники.

Непременно уберите из отверстий для болтов попавшее туда масло и мусор. Смазка способствует снижению силы трения, что в данном случае чревато множеством неприятностей, а посторонние фрагменты не дадут обеспечить надежное крепление.

Остается поставить новую прокладку и произвести обратный монтаж ГБЦ ВАЗ-2114. Вот здесь и наступает время рассказать о том, каков требуется момент затяжки.

Как производится регулировка момента протяжки болтов ВАЗ 2109?

При необходимости проведения обтяжки ГБЦ двигателя «Девятки» важно соблюдать не только силу и степень затягивания болтов, но и другие условия. Ниже рассмотрим, как правильно протянуть ГБЦ на ВАЗ 2109

Что понадобится?

Процедура протяжки креплений после снятия и ремонта, а также при установке ГБЦ производится исключительно динамометрическим ключом.

Динамометр — инструмент, разработанный для осуществления затяжки винтов ГБЦ различных двигателей.

Помимо ключа, также потребуется штангенциркуль либо обычная линейка.

Пользователь Марат Ибатуллин снял видео, в котором наглядно показал, как выполняется задача по натяжке винтов.

Схема работы

Порядок закручивания болтов на автомобилях с двигателем инжектор или карбюратор определяется производителем и указывается в сервисной книжке к машине. По схеме процедура протягивания начинается с центральных двух болтов ГБЦ.

Закручивать болты ГБЦ нужно следующим образом:

1. Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
2. Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
3. После этого все винты надо подтянуть на 90 градусов.
4. В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

1. Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
2. Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
3. Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
4. Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
5. На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
6. В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109.
Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра.
Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата.
Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные.
Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене.
Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ

Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом.
При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок

Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы .
В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

Общие правила выполнения работ, используемые методы

Есть ряд общих правил, которые необходимо соблюдать при установке головки блока:

Важно строго соблюдать усилие затяжки. Для этих целей используется специальный инструмент – динамометрический ключ

Выполнять эту операцию обычными ключами не рекомендуется;
Болты головки необходимо тянуть плавно, рывки не допускаются. Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой; Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно. Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи.

Несмотря на то, что у каждого двигателя имеются свои особенности затяжки головки блока, общая технология этой операции – одинакова. В целом, для затягивания крепежей применяется два метода:

• В несколько подходов доведением усилия затяжки до требуемого значения;
• Затягивание крепежей до определенного усилия (в один или несколько подходов), а затем – двойное доворачивание болтов на определенный угол.

Метод затягивания выбирается исходя из типа болтов.

Первый способ применяется при использовании не растягивающихся болтов (сейчас такие не используются, но их можно встретить на старых авто). Но нередко этот тип крепежей требует дотяжки после определенного периода эксплуатации двигателя, чтобы компенсировать усадку прокладки ГБЦ. Зато такие крепежные элементы допускаются для повторного использования, причем неоднократно.

Второй метод затяжки блока является актуальным для большинства современных авто. И все из-за использования растягивающихся болтов (так называемый тип TTY).

Такие крепежи за счет упругой деформации способны компенсировать тепловые расширения головки и усадку прокладки, но для этого их необходимо вывести в режим деформации (по сути, просто немного растянуть).

Для этого и необходимо двойное доворачивание болтов на определенный угол. На одних авто этот угол составляет 45 град., на других – 90 град.

Но после вывода элементов в режим упругой деформации, они уже будут не способны вернуться в исходное состояние, поэтому и не допускается их повторное использование из-за высокой вероятности разрушения.

Регулировка момента затяжки болтов

Для того чтобы выполнить все правильно и избежать ошибок нужно строго придерживаться определенных правил и соблюдать порядок выполнения.

Сначала, при помощи динамометрического ключа, ставим держатель в нулевое положение. Это означает, что данные устройства, равны моменту исходной позиции. Затем, нужно посмотреть на показатель прибора при старте крепежа. Вращая держатель, следим за показателями. Если момент не изменился, то это означает, что крепеж может поддаваться растяжению и это нормально, так и должно быть. Если момент быстро возрос, необходимо достичь движения болта. Этот говорит о малом растяжении держателя. Значит, нужна стабилизация.

Во время работы автомобиля, болты, которыми закреплена головка блока цилиндров, все время испытывают различные воздействия. Постоянно происходит их нагрев и остывание, что со временем приводит к разрушению структуры крепежей.

Для всех силовых агрегатов имеются конкретные правила, которых необходимо придерживаться при работе:

1. Строго следуйте тем данным, которые указаны в практическом руководстве к ВАЗ 2109.
2. Регулировка проводится только динамометрическим ключом. Применение иного приспособления не позволит выполнить правильно эту работу.
3. Используйте, лишь исправные болты.

Комплект болтов для замены

Начиная работать, обязательно проверьте, в каком состоянии находятся держатели.
Строго придерживайтесь показателей момента затяжки, рекомендованных изготовителем.

Наиважнейшие данные касающиеся регулировки, есть в аннотации к каждому конкретному авто. Вследствие этого, надо внимательно изучить и придерживаться того, что в нем написано. Во время эксплуатации транспортного средства, нужно строго соблюдать все требования производителя и систематически диагностировать авто. Правильная и отлаженная работа силового агрегата ВАЗ 2109, предотвращает надобность в регулировании держателей головки блоков цилиндров.

Так как, головка блока цилиндров ВАЗ 2109 непростой узел, то необходимо проводить ремонтные работы лишь при абсолютной уверенности в своих действиях. Строго соблюдая порядок выполнения работ. В случае обнаружения отклонения в работе мотора, немедленно проведите его диагностику. Это позволит избежать более дорогостоящих ремонтных работ.

Схема затяжки

Схема затяжки ГБЦ такая же, как и на традиционных моделях и начинать нужно с центра. Проходит в четыре приёма.

Схема по которой должна проходить протяжка ВАЗ 2109

• затяжка моментом 2,0 кгс/м
• затяжка моментом 7,5 — 8,5 кгс/м
• доворачиваем на 90 градусов.
• повторно доворачиваем на 90 градусов.

Чтобы было понятней опишем подробней этой процесс:

1. С помощью динамометрического ключа затягиваем болты в указанной на рисунке последовательности до 2,0 кг/см.
2. Потом проходимся по второму кругу и дотягиваем до 8 кгс*м.
3. Далее докручиваем на 90 градусов.
4. Проходим по второму кругу, докручивая еще на 90 градусов.

Правильная подтяжка

В ином случае он меняется. Длина меряется вместе с шайбой. Не пытайтесь заменить динамометрический ключ иным приспособлением иначе, последствия могут быть непредсказуемыми.

Как производится регулировка момента протяжки болтов ВАЗ 2109?

При необходимости проведения обтяжки ГБЦ двигателя «Девятки» важно соблюдать не только силу и степень затягивания болтов, но и другие условия. Ниже рассмотрим, как правильно протянуть ГБЦ на ВАЗ 2109

Что понадобится?

Процедура протяжки креплений после снятия и ремонта, а также при установке ГБЦ производится исключительно динамометрическим ключом.

Помимо ключа, также потребуется штангенциркуль либо обычная линейка.

Пользователь Марат Ибатуллин снял видео, в котором наглядно показал, как выполняется задача по натяжке винтов.

Схема работы

Порядок закручивания болтов на автомобилях с двигателем инжектор или карбюратор определяется производителем и указывается в сервисной книжке к машине.
По схеме процедура протягивания начинается с центральных двух болтов ГБЦ.

Закручивать болты ГБЦ нужно следующим образом:

1. Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
2. Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
3. После этого все винты надо подтянуть на 90 градусов.
4. В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

1. Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
2. Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
3. Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
4. Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
5. На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
6. В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109.
Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра.
Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата.
Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные.
Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене.
Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ

Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом.
При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок

Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы.
В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

Любой двигатель внутреннего сгорания имеет несколько основных составляющих. Это поддон, основной блок, головка, а также навесное оборудование. Обязательно необходимо четко соблюдать момент затяжки болтов головки блока цилиндров, так как это влияет на работу всего двигателя в целом и механизма газораспределения.

Во время работы двигателя происходит выделение очень большого количества тепла, поэтому в конструкции блока имеется рубашка, по которой поступает жидкость для охлаждения. Смазка, которая тоже необходима двигателю, по каналам поступает к элементам мотора. Чтобы охлаждающая жидкость и смазка не смешивались, предусмотрено конструкцией наличие прокладки между головкой и основным блоком.
