Вкладыши коренные 2108 (0,00; 0,05; 0,25; 0,50; 0,75; 1,00)

Что такое подшипники скольжения

Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом. Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.

Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.

Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя

При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя

Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.

Добавим, что низкий показатель давления масла (в случае отсутствия других причин) является признаком того, что нужно шлифовать коленвал, а сами вкладыши двигателя необходимо менять с учетом ремонтного размера. Для ремонтных вкладышей предусмотрено увеличение толщины на величину 0.25 мм. Как правило, ремонтных размеров 4. Это значит, что диаметр ремонтного вкладыша в последнем размере будет на 1 мм. меньше по сравнению со стандартным.

Сами подшипники скольжения состоят из двух половин, в которых выполнены специальные замки для правильной установки. Главной задачей является то, чтобы между шейкой вала и вкладышем образовался зазор, который рекомендуется изготовителем двигателя.

Как правило, для замеров шейки используется микрометр, внутренний диаметр шатунных вкладышей промеряется нутромером после сборки на шатуне. Также для замеров можно использовать контрольные полосы бумаги, используется медная фольга или контрольная пластиковая проволока. Зазор на минимальной отметке для трущихся пар должен быть 0. 025 мм. Увеличение зазора до показателя 0.08 мм является поводом к тому, чтобы расточить коленвал до следующего ремонтного размера

Отметим, что в некоторых случаях вкладыши просто меняются на новые без расточки шеек коленвала. Другими словами, удается обойтись только заменой вкладышей и получить нужный зазор без шлифовки

Обратите внимание, опытные специалисты не рекомендуют такой вид ремонта. Дело в том, что ресурс деталей в месте сопряжения сильно сокращается даже при учете того, что зазор в трущейся паре соответствует норме

Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки.

Момент затяжки ГБЦ на ВАЗ 2109, замена прокладки своими руками, необходимый инструмент

По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.

Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.

Уплотнители ГБЦ

Замена

Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.

Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
Снимите термостат, только не забудьте перед этим слить ОЖ.
Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
Отключите приемную трубу глушителя от выпускного коллектора.
Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
Аналогичным образом отключите центральный высоковольтник.
Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
Отключите питающую проводку от электромагнитного клапана.
Снимите шланг вакуумного усилителя с патрубка впускной трубы.
Отключите трубку от вакуумного корректора зажигания.
Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.
Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
Немного раскачайте головку рывками, после чего снимите элемент.
Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.

Процедура замены

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

• Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
• Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
• Вращайте держатель, следите за показателями;
• Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
• Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

• Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
• Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
• Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
• Перед работой убедитесь, что держатели находятся в исправном состоянии.

Проверка болтов

Как правильно затягивать ГБЦ?

Головка крепится на десяти болтах и центрируется на блоке цилиндров ВАЗ 2112 16V двумя втулками. По книге, на «двенадцатую» модель опционально мог устанавливаться более простой мотор с 8-клапанной головкой (8V). При установке и затяжке болтов головок обоих типов существуют одни и те же правила. Однако момент затяжки ГБЦ ВАЗ 2112, измеряемый в Ньютонах на метр, зависит от типа установленного на машине двигателя.

Фото ниже демонстрируют визуальную разницу между моторами.

Правила затяжки

При проведении затяжки следует обращать внимание на длину старых болтов для головки 16V — она не должна превышать 95 мм. При слишком большом удлинении деталей их следует заменить новыми

Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния. На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм. Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями.

При затяжке необходимо строго соблюдать порядок обжатия болтов, поскольку эта процедура обеспечивает равномерное прилегание деталей по всей поверхности. Вторым непременным условием является соблюдение степени усилия при затяжке, поскольку излишняя сила при этом деформирует прокладку и головку и может вызвать разрушение болта или резьбы.

В видеоролике (автор Марат Ибатуллин) кратко изложен процесс затягивания ГБЦ на моторе 8V.

Необходимые инструменты

Список инструментов и материалов для установки головки на место будет небольшим:

• головка с размером 10 мм и вороток для наживления болтов;
• динамометрический ключ до 50 Н/м (для 16V) или до 100 Н/м (для 8V) и головка 10 мм для окончательной затяжки;
• ветошь для протирки поверхностей;
• новая прокладка между ГБЦ и блоком;
• новые болты, необходимые для монтажа головки.

Пошаговая инструкция

При установке головки следует придерживаться последовательности шагов:

1. Очистить контактные поверхности на блоке и головке от грязи, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или следов применения герметика.
2. Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
3. Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
4. Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
5. Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.
6. Затянуть все болты по схеме (см. в фотогалерее). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
7. Протянуть болты в той же последовательности доворотом на 90 град.
8. Повторить протяжку по аналогии с предыдущим шагом.

При размещении головки блока на более простой двигатель последовательность несколько иная:

1. Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
2. Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
3. По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
4. Доворот болтов на 90 градусов в той же последовательности.
5. Повторный доворот еще на 90 градусов.

Видео «Устранение стука»

В этом видео (канал Автовладелец) показана работа двигателя ВАЗ 2114 8 кл со стуком. И какой выход из данного положения.

Распредвал на автомобилях ВАЗ 2109-2108 приходится менять довольно редко, и делать это нужно только в том случае, если на шейках и кулачках есть ощутимый износ. Проверить его без специального оборудования можно даже руками: проведя ногтем по шайкам и кулачкам поперек палец не должен не за что цепляться, то есть канавок и неровностей быть не должно. Если даже пальцем чувствуется выработка, то распределительный вал необходимо заменить новым.

Вся работа по снятию и установке выполняется без каких-либо проблем даже в домашних условиях, ведь даже для такой, казалось бы, сложной работы, инструмента надо совсем немного. Список необходимого приведен ниже:

• Шестигранник на 5 или аналогичная бита с держателем
• Ключ на 13 рожковый или накидной
• Головка торцевая на 10 глубокая
• Удлинитель
• Трещоточная рукоятка

Прежде чем приступать к выполнению этого ремонта, нам необходимо будет выполнить следующие действия:

1. Снять воздушный фильтр
2. Снять топливный насос
3. Демонтировать трамблер
4. Снять звезду распредвала, предварительно скинув ремень ГРМ с нее. Об это читайте подробнее здесь.

Также, нужно отсоединить корпус привода вспомогательных агрегатов, на который, кстати, устанавливается трамблер. Для этого как раз-таки и понадобится шестигранник, где им откручиваем болтик крепления корпуса:

И затем отсоединяем его, при необходимости поддев тонкой плоской отверткой на стыке с головкой блока цилиндров:

Затем можно приступать к отворачиванию гаек крепления корпуса распредвала на ВАЗ 2109-2108, и всего придется открутить 10 штук. Ниже на фото все они промаркированы:

Если в корпус планируется менять на новый, то из старого необходимо выкрутить шпильки крепления клапанной крышки, вывернув их при помощи глубокой головки и трещотки. После чего можно снимать корпуса, короткий и длинный, так как больше их ничего не держит:

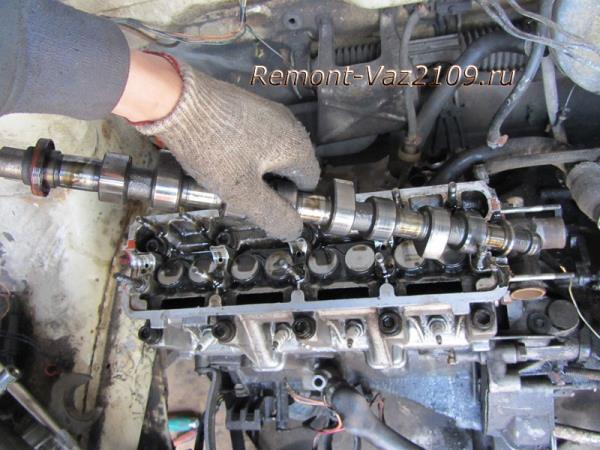

Ну и остается извлечь сам распредвал из постели, подняв его вверх:

Если вал нуждается в замене, то новый можно купить практически в любом магазине автозапчастей, цена которого составляет на ВАЗ 2109-2108 в пределах 800-900 рублей

Установка производится в обратном снятию порядке и стоит обратить внимание, что при замене распределительного вала придется после сборки регулировать клапана — соответственно покупать новые регулировочные шайбы подходящего размера

Инструкция по замене подшипника

Чтобы быстро и безошибочно выполнить работу, следуйте таким рекомендациям:

Для начала снимите защитный колпачок и расконтрите ступицу заднего колеса (сделать это можно с помощью молотка и зубила).

Послабьте протяжку болтов на ступице и колесе. Учтите, что момент затяжки гайки ступицы весьма серьезный, поэтому нелишним будет увеличить «плечо» ключа дополнительной трубой.

Поставьте авто на первую скорость и зафиксируйте автомобиль (сделать это можно с помощью установки специальных «башмаков» под передние колеса). На ручной тормоз не ставьте.

Окончательно откручиваем все болты и снимаем заднее колесо.

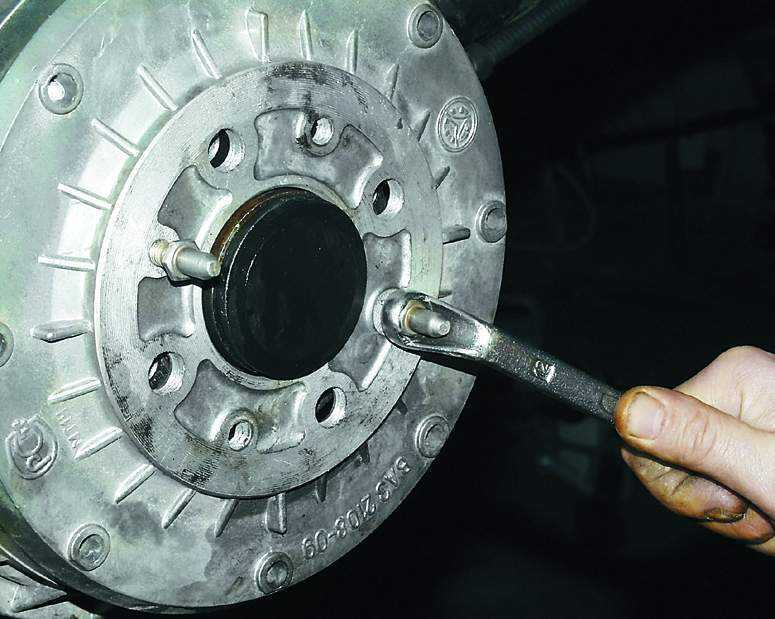

Откручивайте направляющие штифты.

И демонтируйте тормозной барабан.

Если он не снимается, можно воспользоваться бруском (в роли прокладки) и молотком. Путем постукивания по нему, или прокручивая барабан можно с легкостью подорвать с «насиженного» места.

Теперь переходите к основной части. Полностью откручивайте гайку ступицы и снимайте ее с цапфы.

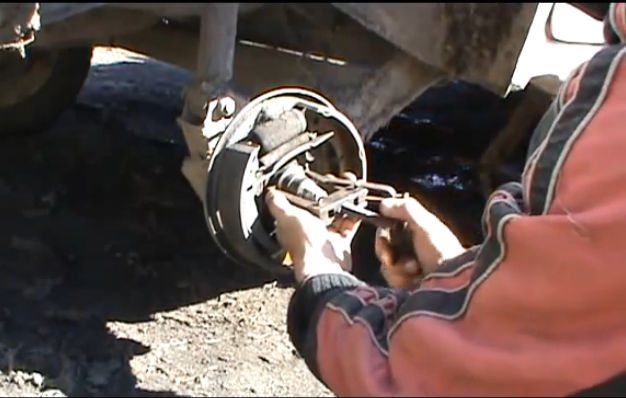

Если есть съемник, то используйте его.

Если же нет, то можно воспользоваться более простым методом.

Или использовать монтировку.

Верните колесо на месте, прикрутите его к ступице болтами (можно до конца не затягивать). После этого резко переместите его на себя (ступица должна сняться).

Учтите, что данная работа не всегда проходит гладко. В частности, на цапфе может остаться внутреннее кольцо подшипника. Если вам не повезло, то придется убирать его с помощью зубила и монтировки.

Или можно применить съемник.

Подшипник в ступице будет фиксировать специальное стопорное кольцо – снимайте его. Для этого можно использовать специальные пассатижи-съемники или обычную отвертку.

Теперь выдавливайте с помощью съемника подшипник из ступицы. Если съемника под рукой нет, то необходимо найти трубу с подходящим диаметром, поставить ее и бить до «победного».

Или так.

Очистите внутреннюю поверхность ступицы и хорошо смажьте ее.

Запрессовывайте новый подшипник. Здесь есть несколько вариантов – сделать работу с помощью съемника, тисков или же молотка и деревянной или металлической, как в нашем случае, проставки.

Возвращаем на место стопорное кольцо с помощью отвертки и пассатижей.

Производим монтаж ступицы на ось. Если не получается посадить деталь на место вручную, можно аккуратно подбивать подшипник с внутренней стороны.

Для этого используйте трубу соответствующего диаметра или свечной ключ.

Далее возвращаем на место шайбу и гайку. Затягивайте гайку и запрессовывайте ступицу до упора.

Возвращайте тормозной барабан и колесо на место.

Протягивайте гайку ступицы. Здесь учтите, что момент затяжки должен быть 19-23 кгс*м.

Если динамометрического ключа под рукой нет, необходимо закрутить гайку с тем же усилием, с которым она была закручена до этого. Не забудьте накернить гайку.

Подбираем правильный размер

Состоят подшипники скольжения из двух половин, имеющих замки для фиксации на своем месте. Между шейками вала и вкладышами должен быть зазор, который рекомендуется производителем мотора.

Когда ремонт двигателя производится без обработки шеек коленвала, нужно проверить зазор, имеющийся в трущейся паре. Шейки коленвала меряют микрометром, в шатунах внутренний диаметр измеряют нутромером.

Более точные замеры выполняют контрольными полосками из медной фольги либо бумаги. Кроме того, есть в продаже наборы контрольных пластмассовых прутиков.

Изначально установленный зазор, для трущихся частей от 0,025 миллиметра, если зазор превышает 0,08 миллиметра, вал требует шлифовки под следующий размер, вкладыши тогда соответственно берутся под протачиваемы размер тоже. Если же зазор допустимый, проточка не нужна и вкладыши нужны номинального размера.

Подшипник задней ступицы ВАЗ 2108: цена, артикулы, размеры — какой лучше

К тому же товар обязан иметь сертификат соответствия ГОСТ 520-2002 или ISO 15:1998, защитные голограммы и быть хорошо упакованным.

• Номер подшипника задней ступицы ВАЗ 2108 в международной системе – ВА2В633313С.
• Маркировка (номер) по ГОСТу: 6-256706АС17.

Примечание:

Следует избегать некачественных китайских подделок, отдав предпочтение оригинальным деталям «Саратовского подшипникового (VBF) или «Самарского производств» (СПЗ-4). В выборе подходящей запчасти поможет представленная ниже таблица.

Таблица рекомендуемых производителей

№ п/п	Производитель	Номер каталожный	Цена 2020 год, руб	Комплектация
Кольцо стопорное	Грязезащитный колпак	Контргайка	Инструкция
1	VBF Россия	2108-3104020	500	—	—	—	—
2	SPZ Россия	2108-3104020	520	—	—	—	—
3	SKF Швеция	VKBA1307	1900	2	—	+	+
4	FAG Германия	545312A	600	—	—	—	—

Таблица — Размеры шарикоподшипника ступицы 6-256706АС17

Параметр	Единица измерения	Значение по ГОСТ (ТУ)
Диаметр отверстие	mm	30
Наружный диаметр	mm	60
Ширина	mm	37
Грузоподъемность динамическая	kH	30,1
Грузоподъемность статическая	kH	25,9
Частота оборотов	об/мин	6500
Осевой зазор	mm	0,06-0,09
Тип стали	—	ШХ-15
Твердость колец и шаров	HRC	61-65
Вид смазки	—	Литол-24 (С17)
Момент затяжки	H*M	220
Шероховатость колец	Ra	0.32
Вес	г.	435

Видео.

В предыдущих статьях объяснил, как можно снять двигатель с ВАЗ 2109 не снимая коробки передач и разобрать самому в домашних условиях. Теперь объясню как его собрать.

Двигатель разбирался для ремонта, причина ремонта, движок ВАЗ 21083 жрал масло. После разборки выяснилось что расход масла был из-за большого износа поршневой группы, блок растачивался под поршни первого ремонта 82,4. Коленвал оказался совсем новый его не шлифовали заменил только вкладыши новыми. Также притер клапана и заменил сальники клапанов, притирка головки описана в статье Притирка клапанов головки ВАЗ-2108 до 15

Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Стучит распредвал, что делать

Очень важно предварительно просмотреть требования к показателям работы двигателя. Значения его зазоров и прочих показателей взаимодействия деталей газораспределительного механизма ВАЗ 2109, 2108. На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом

Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом. Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров.

В том случае, если в отверстие проходит максимальный щуп, значит, потребуется подобрать соответствующую шайбу несколько толще по размеру, после чего заменить ее.

В том же случае когда значение зазора будет меньше, клапан может запросто закрываться на предварительно прогретом двигателе. На деле это весьма опасно, ведь подобное значение может привести к тому, что клапан и седла прогорают. Следовательно, наблюдается резкая потеря давления, возникновение компрессии и падению уровня мощности.

В конечном счете, это обязательно приводит к тому, что необходимо будет выполнять полный ремонт ГБЦ, который будет слишком высокий по стоимости. Диагностировать это можно без проблем. Ведь в том случае, когда зазор будет увеличенным, отмечается соответствующий стук в двигателе.

Как говорят многочисленные мастера, это указывает на то, что имеется ситуация, с повышенным износом распределительного вала. На него оказываются лишние ударные нагрузки. Это уже само по себе не является приятным моментом

Именно в данном случае важно своевременно выполнить процесс регулировки зазоров в строго определенное время

Особенно актуальным будет такое решение в том случае, когда транспортное средство ездит на газу, тем самым устанавливается повышенный износ шайб. Следовательно, величина зазора будет постоянно меняться.

Когда пора менять распредвал

Экстренное вмешательство в работу распредвала ВАЗ 2114 8 кл необходимо в случае возникновения, каких-то явных неисправностей. Признаки могут быть разные, к примеру, слышится стук при работе двигателя или проблемы с сальниками. Проверить в чем дело в такой ситуации нужно немедленно или самостоятельно или на СТО.

В случае если вы определили, что проблема заключается в сальниках, то вам хватит и 10 минут чтобы произвести замену. Сальники расположены в близкодоступным местах и чтобы поставить новый, не требуется демонтаж больших систем и узлов. Если вы не знаете, какой именно нужен для замены, то это проверить можно просто посмотрев какой уже установлен.

Более сложная неисправность может быть, если вы услышали стук в двигателе. Данная неисправность может не прогрессировать, то есть стук не увеличивается, при этом показания всех датчиков находятся в норме

Некоторые водители к этому относятся спокойно их не беспокоит такое положение вещей и продолжают использовать транспортное средство, не обращая на это внимание. Но выход простой, если ваш двигатель стучит, значит, увеличился осевой люфт распределительного вала

В данном случае можно поставить шайбу между распределительным валом и крышкой и большая доля вероятности в том, что стук прекратится. Достаточно простой выход из такого положения.

Некоторые автомобили оборудуются датчиками фаз положения распредвала, задача которых сигнализировать в случае неисправности или сбоев в работе системы. Но иногда датчики выходят из строя, и может понадобиться их замена. Он стоит недорого и на рынке цена подобного датчика не превышает 10 долларов, а кой именно приобретать вы можете узнать из инструкции к автомобилю. Устанавливается такой датчик просто, поэтому останавливаться на этом нет смысла.

https://youtube.com/watch?v=5ziFr024vv0

Подведем итоги

Хотя момент затяжки крышек коренных и шатунных подшипников является важным параметром, достаточно часто в общем техническом руководстве по эксплуатации конкретного ТС величина момента не указывается. По этой причине следует отдельно искать необходимые данные в спецлитературе по ремонту и обслуживанию того или иного типа ДВС. Это нужно сделать перед установкой, что позволит выполнить ремонтные работы правильно, а также избежать возможных последствий.

По этой причине затяжка производится при помощи динамометрического ключа и с учетом точно определенного усилия. Не стоит забывать и о том, что момент затяжки болтов крышек шатунных и коренных вкладышей несколько отличается.

Почему проворачивает вкладыши коленвала: основные причины. Что делать, если провернуло шатунный влкадыш, как правильно менять вкладыши шатунов.

Появление стуков на разных режимах работы дизеля. Диагностика неисправностей. Характер стуков кривошипно-шатунного механизма, ГРМ, топливной аппаратуры.

Когда необходимо растачивать коленчатый вал двигателя, для чего нужна расточка коленвала. Как растачивается коленвал, особенности подбора вкладышей.

Что следует понимать под определением «стуканул двигатель». Почему мотор начинает стучать. В каких случаях стук в двигателе указывает на поломку ДВС.

Стоит ли делать чип-тюнинг двигателя серийного автомобиля: преимущества и недостатки таких доработок. Ресурс и обслуживание двигателя после чиповки, советы.

Назначение и устройство коленчатого вала двигателя внутреннего сгорания.

Установку распределительного вала производим в порядке обратном снятию.

Особенности установки распредвала на двигатели 2108, 21081, 21083:

— очищаем сопрягаемые поверхности корпуса подшипников распределительного вала и головки блока от загрязнений и старого герметика;

— перед установкой половинок корпуса подшипника наносим тонкий слой герметика на место контакта передней и задней половинок корпуса и привалочной поверхности головки блока, в районе сальника распредвала трамблера;

красным обозначены места нанесения герметика на головку блока

— перед укладкой распредвала в постели смазываем моторным маслом его кулачки и и опорные шейки;

— устанавливаем распределительный вал так, чтобы кулачки на первом цилиндре смотрели вверх;

— затяжку гаек крепления корпуса подшипников распредвала производим в несколько проходов в определенной последовательности (от середины к краям), момент затяжки 18,4-22,6 Н.м (1,9-2,3 кгс.м);

— после затяжки удаляем выдавленный герметик.
