Как правильно затягивать ступичный подшипник

Момент затяжки ступичного подшипника

Справочник конструктораполезный сайт для инженера-машиностроителя

В автомобиле ступичные подшипники подвержены экстремальным нагрузкам: высокие перепады температур, разные действия окружающей сферы, а также, в эффекте восприятия ударов со стороны неровностей дорожки, привода, тормозов и рулевого управления – разные динамические нагрузки. Включая данные обстоятельства подшипники ступиц должны осматриваться регулярно

При этом необходимо уделять внимание на то, что колесо должно вращаться без люфтов, с допустимым шумом, и минимальным трением

Некоторые современные ступичные подшипники оснащены многополюсным магнитным кольцом, поэтому при хранении и монтаже таких подшипников необходимо избегать магнитных Полей. В противоположном случае они могут стать не годными.

Компания СХ поставляет такие подшипники с металлической защитной покрышкой из специальной легированной стали.

Она защищает многополюсное кольцо от нежелательного размагничивания и необходима быть освобождена непосредственно перед установкой.

Также при работе с такими подшипниках необходимо осматривать за правильностью установки.

Подшипник должен монтироваться таким типом, чтобы полюсное кольцо было направлено к сенсору датчика оборотов.

Тенденция интеграции приведет к тому, что в будущем, подобные конструктивные элементы автомобиля, как например датчик количества выражений и части приводного вала станут составными частями подшипника ступицы. Еще пару лет назад SKF и GKN показали близкую общий разработку, где ступичный подшипник и корпус шарнира полуоси представляют собой одно полное. Преимущество этого высоко встроенного модуля заключается в облегчении монтажа, сокращению числа элементов не подвешенной массы, что позволяет повысить комфорт, безопасность и опустить необходимое тормозное усилие. Но это еще дальше не все.

На FAG намерены привести ступичный подшипник к промежуточному звену между колесом и шасси с элементами изменения тягового усилия двигателя.

Весьма любопытна также разработка SKF, которая позволяет подвод воздуха к колесикам, что дает возможность применения регулировки давления в покрышках.

Подобным типом, в подшипники ступиц закладывается большой потенциал задач, объединенных, прежде всего с повышением безопасности автомобиля.

На приводных осях применяются шариковые так называемые диагональные подшипники. Из их наименования видно, что шарики размещены не в половине туловища, а сняты в страну. Посредством этого они добро принимают боковые нагрузки, однако при этом необходимо рассчитывать на больший износ.

Решающим фактором для долговечности шариковых диагональных подшипников является напряжение вечной затяжки, которая в близкую очередь зависит от геометрии и точности составных доль, также как от момента затяжки центральной гайки.

В заключение цикла статей, посвященных подшипникам, встанем на методиках и особенностях замены сих подробностей. Это одна из самых распространенных операций на сервисе, тут, казалось бы, все давно известно. Но именно тут чаще всего и происходит нарушение технологий, призванных как неведением этих самых технологий и пробелом эксперимента, так и отсутствием соответствующего инструмента. Прежний лозунг «Без кувалды и зубила ты не слесарь, а …» уже не делает.

А потому заведем с азов.

Люфт должен быть принят в соответствии с требованиями производителя. Последним является, который нельзя отменить непосредственное отношение к безопасности.

Это — предписанный производителем момент для затягивания ступичной гайки.

Немаловажно: при накручивании ступичной гайки колесная ступица должна обращаться. При этом конические ролики должны занять подобающее положение в близких ведущих дорогах

Если не предъявляются никакие требования к величине люфта, производители подшипников рекомендуют ступичную гайку зажать (ослабить) подобным типом, чтобы стопорную шайбу можно было радиально сдвинуть с помощью отвертки.

Но при этом необходимо избегать подрезания составных доль (принцип рычага).

Необходимо так же помнить, что правильная установка люфта подшипника важна для функционирования датчика ABS, так как по этой причине не не часто встречаются нарушения в тормозной системе.

Подводя некоторый результат, необходимо увидеть, что даже если нынешнее развитие ступичных подшипников предполагают для СТО меньшую занятость мастерских, данная тема остается для свободных мастерских чрезвычайно хорошим источником доходов. Прежде всего потому, что в сигменте автомобилей 2 и 3 (5 — 15 лет) имеется высочайший потенциал ремонтов по износу.

Справочник конструктора — Все что нужно любому конструктору! 2008-2017

SpravConstr.ru

Алгоритм действий

Хендай Солярис поставить на ровную поверхность и под колеса установить башмаки.

Поднять машину при помощи домкрата и снять колесо. Ослаблять гайки можно только, когда авто стоит на земле.

Взять ключ на 32 и с его помощью открутить ступичную гайку, зафиксировав тормозной диск плоской отверткой.

Демонтировать датчик вращения колеса.

Снять тормозной диск.

Выполнить демонтаж наконечников рулевой тяги и снять шаровую опору.

Открутить от стойки крепления поворотного кулака и снять последний.

Как правило, остается внутреннее кольцо, а подшипник разбивается. Кольцо сбивается зубилом.

Теперь можно снимать кольцо подшипника, используя те самые монтажные лопатки

Отверткой поддеть и вытащить стопорное кольцо.

Съемником выдавить подшипник.

Приступая к замене детали, посадочную поверхность нужно качественно подготовить, зачистив ее. После зачистки наносится моторное масло или же ранее упомянутая жидкость.

Ставится новый подшипник в кулак. Запрессовать его съемником и поставить стопорный элемент.

Последний шаг – установить поворотный кулак на свое место. Остается правильно все затянуть, чтобы машина ездила тихо и дарила истинный комфорт водителю.

Согласно руководству по эксплуатации, момент затяжки переднего ступичного подшипника должен составлять 88,3 — 107,9 Нм. Это официальная информация, которую дает завод-изготовитель, а потому не стоит импровизировать, так как от приложенного усилия зависит многое.
Можно сделать вывод, что процедура не из простых, но и ничего сверхъестественного в ней нет, а потому получится даже сэкономить собственные средства.

Момент затяжки переднего ступичного подшипника – это усилие, с которым затягивается гайка ступицы. Единицы измерения – Н*М (или кгс*м).
Передние подшипники имеют внутренний осевой зазор, который необходим для правильной работы подшипника, а именно:

• предотвращение углового смещения колец;
• снижение трения тел качения и дорожек качения;
• правильное распределение внутренних напряжений на сепараторы и обоймы.
• компенсация теплового расширения.
• увеличение угла контакта для осевых нагрузок.

В свою очередь, осевой внутренний зазор двухрядного шарикоподшипника — это величина, на которую перемещается внутренние кольца относительного наружного.
Для того чтобы осевой зазор был допуске, производится регулировка шарикоподшипника (или роликового), делается это при помощи правильной затяжки гайки ступицы.

Ознакомьтесь с устройством крепления и компоновки подшипника с передней ступицей, а так же с конструкцией ступичного шарикоподшипника.

Так же на видео представлен процесс регулировки люфта уровнем натяжения контргайки:

Особенности затягивания ступичной гайки

Ни понимая, с каким усилием затягивать колесные гайки, лучше не браться за эту работу. Если их перетянуть, то произойдет поломка, а если не дотянуть, то в таком случае может произойти прокручивание, посадочное место под подшипником испортится. Все, кто не уверен в своих познаниях, могут использовать пружинный кантор, но можно обойтись и более простым способом. Воротки с трещоткой чаще всего не могут обеспечить достаточное усилие, а предназначенные для этого инструменты стоят дорого.

Чтобы не допустить поломки и правильно выполнить работу, для протяжки рекомендуется использовать рычаг длиной метр или чуть больше. Если на ступице автомобиля мелкий шаг резьбы может хватить усилия в 20 Нм плюс к этому необходимо будет сделать поворот ключа еще на 90°, в сумме такие усилия дадут очень приличный момент затяжки.

Кто помнит физику может произвести простой расчет. Для этого необходимо знать свой вес и длину рычага. Значение в 20 Нм равно усилию два килограмма при длине рычага в метр.

Усилие, то с каким моментом затягивать ступичную гайку, зависит от индивидуальных особенностей транспортного средства. Рекомендации по затяжке даже одного и того же подшипника часто различаются. Они зависят от качества металла ступиц, прочности гаек, цапф, резьбы. Обычно 19-23 кгс/м достаточно. Если произойдет ослабление подшипника и зазор достигнет значения 0,06-0,08 миллиметров, это значительно повлияет на снижение ресурса всего механизма.

Полезно будет в таком случае их немного расслабить на один два оборота. Лучше всего чтобы автомобиль был приподнят домкратом при этом. Для осуществления данного процесса многие советуют применить трубчатый ключ, накидной, потому что у него толстые стенки и есть место под вороток, и он более мощный. Благодаря специальному переходнику получиться применить трубу.

Современные автомобили оборудованы обжимными гайками, которые не нужно контрить. На них есть пояски и они сами вдавятся в пазы цапфы. Не надо давить на ключ всем своим весом в сто килограмм, это фактически в два раза сильнее, чем необходимо. Зная точно какой момент затяжки ступичной гайки можно избежать потери колеса в пути, перед этим произойдет образование стука при поворотах, машина при этом может вылететь в кювет.

После проведения замены ступичного подшипника наступает важный момент – затяжка. Зажимать необходимо не «голыми» руками, а с использованием специального приспособления – динамометрического ключа. Так как от полноты затяжки напрямую зависит срок эксплуатации оборудования и качество управления техническим средством.

Для каждого автомобиля разработан свой момент затяжки ступичного подшипника. Он четко описан в инструкции по эксплуатации. Если по каким-то причинам руководство утеряно, то необходимо воспользоваться сетью интернет или обратиться за разъяснением в ближайшую автомастерскую.

Установка подшипника

Произвести установку можно несколькими различными способами. Во-первых, можно нагреть сам подшипник, а ступицу охладить. Но следует с этим быть аккуратным, так как можно повредить резиновый сальник, под которым находится смазка подшипника. Во-вторых, можно проводить работы по установке при помощи того инструмента, которым производился демонтаж.

Это универсальное средство, которое вам поможет как при разборке, так и при сборке узла. Без него невозможна замена подшипника задней ступицы ВАЗ 2110. Во время работы нет необходимости использовать дополнительную смазку. Единственное, что вам потребуется – это нанести литол на резьбовое соединение внешнего ШРУСа. Кроме того, гайка, используемая для фиксации внешнего ШРУСа, нужна новая.

Всю работу по замене подшипника можно произвести самостоятельно в течение двух часов, а то и меньше. При этом из специальных инструментов потребуется съемник и ключ на 30 с длинным рычагом

Обратите внимание на то, что гайка должна затягиваться с максимальным усилием. Это основное отличие от ступиц передних колес автомобилей классической серии, у которых подшипник конической формы и момент затяжки небольшой

По сути, снятие и замена переднего ступичного подшипника ВАЗ 2110 займет у вас немного времени – около получаса на каждую сторону. Всего вы потратите как минимум час, при условии, что имеются все необходимые инструменты.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Диагностика состояния подшипника

Нередко неисправность подшипника передней ступицы проявляется в виде шума при движении автомобиля. Убедиться в исправности (или удостовериться в неисправности) ступичных подшипников, можно следующим образом:

• установить автомобиль на ровной площадке, поднять рычаг ручного тормоза;
• поставить противооткатные башмаки;
• поднять автомобиль, вывесив переднее колесо;
• установить упор под нижнюю шаровую;
• установить страховочную опору под кузов;
• опустить домкрат;
• покачать колесо руками, взявшись за верх и низ;
• прокрутить колесо.

Если во время покачивания колеса ощущается люфт, то может помочь регулировка затяжки подшипника. Но обычно при возникновении гула, скрежета, стука, люфта в подшипнике необходима замена подшипника ступицы ВАЗ 2107.

Общие правила по использованию инструмента

Сам инструмент представляет собой стержень с рукояткой на одном конце, и с индикаторным механизмом на другом. На рабочем конце рукоятки устанавливается торцевая головка или присоединительное гнездо для рожковой насадки (гаечной либо накидной насадки).

В ключах предусмотрены индикаторные механизмы и регулировочные, как с предохранителем от перетяжки, так и без них.

Далее рассмотрим разновидности динамометрических ключей, которые чаще всего используются в работе.

Щелчкового типа

Часто автомобилисты приобретают именно такой ключ из-за высокой точности измерения, прочности и наличием удобной шкалы с настройкой. Таким ключом невозможно перетянуть резьбу, так как предусмотрен предохранитель.

Главное знать, как правильно работать с изделием данного типа. Суть заключается в необходимости заранее выставить нужное значение максимального усилия (момента затяжки).

Далее производится обычное затягивание соединения (болта или гайки) до тех пор, пока не появится хорошо слышимый щелчок. Данный звук сигнализирует о достижении требуемого параметра. Примечательно, что дальше прибор перейдет в режим «проскальзывания» и перетянуть соединение не получится.

Видео: «Как пользоваться ключом щелчкового типа»

Как пользоваться шкалой:

Торсионного типа со стрелкой-указателем

Такие ключи имеют характерную особенность – крупные габаритные размеры. Непосредственно у самой рукоятки имеется шкала, по которой и производятся необходимые измерения. Предварительно настроить данный ключ не получится, результат затяжки достигается по факту.

Рекомендуется использовать только в машинах и механизмах, где предусмотрен средний уровень точности затяжки.

При использовании стрелочного инструмента рукоятка перемещается относительно шкалы в направлении приложения усилия. Стрелка остается неподвижной.

Чтобы максимально точно произвести замер, необходимо выполнить пошагово следующие действия:

1. Заранее найти на шкале место, которое должна достичь стрелка в момент прикладывания максимального усилия;
2. Осуществлять затяжку плавно и последовательно, достигая заданного положения на шкале;
3. Если необходимо применение дополнительного усилия, инструмент снимается, производится затягивание обычным ключом и повторная проверка.

Видео: «Как пользоваться ключом стрелочного типа»

vazoved

Я езжу на LADA VESTA CROSS г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор.

Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч тут >>>> ПОДРОБНЕЕ…

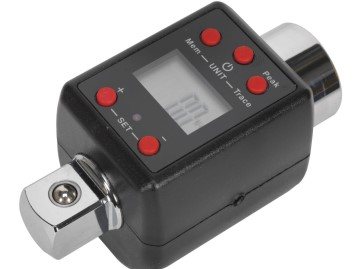

Динамометрический электронный прибор

Применение данного инструмента обосновано при сборке оборудования, требующего высокой точности затяжки. На ЖК-дисплей выводится информация (момент затяжки в Н·м). Преимущество моделей – в возможности сохранения настроек при работе.

Установка данных осуществляется по инструкции при помощи специальных кнопок. Удобно и достаточно просто, а экономия времени – огромная. Выгодно использовать такие девайсы на конвейерной сборке, когда необходимо выполнять повторяющуюся операцию многократно.

Сигнализирует при достижении заданного момента затяжки с высокой точностью. Существуют так же специальные электронные адаптеры, которые устанавливаются на ключ-трещотку.

Колпачки на колесные болты

Отличным решением для облагораживания внешнего вида авто будут колпачки на болты.

Такие приспособления выполняют 2 важные функции:

• эстетическую;
• защитную.

Прежде всего, съемные колпачки позволяют украсить колесный диск как отечественного авто, так и иномарки. Внешне машина кажется ухоженной, что является показателем бережного отношения владельца.

Вторая функция – защита метизов от коррозии. Болты постоянно эксплуатируются в пыльных и грязных условиях. С течением времени на метизах появляется ржавчина. Причем коррозия проявляется не только на внешней части крепежей, но и на резьбе шпильки.

Для эффективного использования подобных изделий применяют съемники колпачков колесных болтов. Устройство выглядит в виде простой скобы со специальными зубьями. Съемник значительно упрощает процесс снятия колпачков. Поэтому каждому водителю следует всегда иметь его при себе.

Как затянуть ступичную гайку без динамометрического ключа

Многие автолюбители при ремонте своего автомобиля считают не целесообразным приобретать динамометрические ключи или другие специализированные приспособления (съемники и прочее). Имеется хороший способ, чтобы затянуть крепление с нужной силой, без применения динамометра. Потребуются следующие приспособления: 1. Трещотка с головкой под контргайку; 2. Труба для удлинения трещотки для создания требуемого «плеча» ; 3. Рулетка; 4. Маркер; 5. Груз, с возможностью подвесить на «плечо» (например, гиря 32 кг).

Суть метода заключается в расчете момента по формуле из начальных классов физики:

P — прикладываемая сила, Н; l — расстояние от ступицы до точки приложения силы – «плечо», м. Готовая формула для нашего случая будет следующей:

P1 = (M2•100)/(M1•10) ( • 10 (или • 9,8) — в переводе на Ньютоны), где

P1 — расстояние, на которое крепится грузило на «плечо» относительно точки кручения, см; M1 — масса груза, кг; M2 — требуемый момент, Н•м.

Химичим

Сейчас рассмотрим способы для тех, кто не полагается на помощь физики, а хочет решить проблему с помощью химии. В вашей лаборатории должно быть: керосин, уайт-спирит, подкисленная серная кислота, цинк, пластилин, молоток, вода, наждачная бумага, гаечный ключ, зубило.

Атрибуты химспособа откручивания гайки

Керосином (бывалые рекомендуют сделать смесь из Уайт-Спирита и керосина) смачиваем гайку и болт, прикладывая к ним тампон, без разницы, ватный или марлевый. Спустя некоторое время — от часа до суток, и при повторных попытках, вы можете обнаружить, что ступичную гайку удается легко открутить. Но и тут без силы не обойтись: как минимум, вам наверняка придется поработать наждачной бумагой, чтобы очистить детали от ржавчины. Если же и после этого дело не идет, следует помочь молотком: постучите им по граням гайки ступицы.

Если же и в этом случае вы не добились успеха, сделайте небольшую емкость из пластилина, закрепите сверху ступичной гайки, налейте туда воды с серной кислотой, положите в емкость цинк. Начинается химическая реакция, которая очень хорошо справляется с ржавчиной. Обычно хватает суток, чтобы даже запущенная коррозия отпустила деталь. Довершите дело гаечным ключом. Но такой метод справедлив лишь в том случае, когда причина того, что гайка намертво прикипела и/или приржавела, а если же элементарно её перетянули, пренебрегая требуемым моментом затяжки (дабы «наверняка»), то нужно лишь курочить её.

Каков итог..

Как видите, откручивание ступичной гайки — дело непростое, но вполне решаемое

Обратите внимание на то, что для начала стоит попытаться сохранить ступичную гайку, применяя проникающие жидкости типа вэдешки. Физические усилия по скручиванию ступицы должны быть умеренными

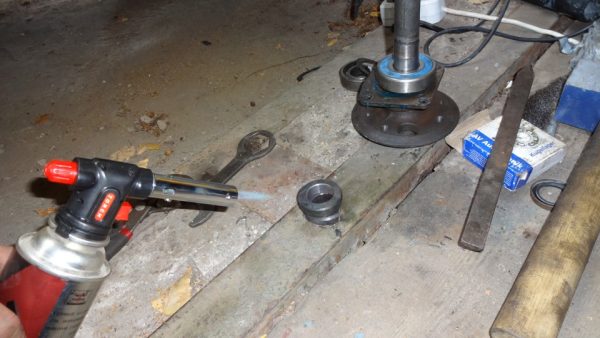

И, конечно, стоит воздержаться от сильных ударов и раскаления горелкой, как способов, способных привести в негодность не только гайку, но и подшипник.

Усилие затяжки ступичного подшипника

• ВАЗы, НИВА: от 19,6 до 24,6;
• марка Форд модели Фокус, Фьюжн, Мондео, Транзит: от 45 до 53;
• все модели Шевроле: 18,9 – 19,5 или 25,0 – 30,1;
• Рено модели Дастер, Меган, Сандеро, Логан: 175 и 280;
• Опель различных моделей: 150.

Для проведения профилактических и ремонтных работ принято использовать динамометрический ключ. Такая практика существует в СТО. В конструкцию ключа вмонтирован прибор со шкалой. Зная нужный показатель, можно с легкостью затянуть гайку. Главное не переусердствовать, так как можно сорвать резьбу на крепежном элементе. В зависимости от модификации ключа, установлены различные ограничители:

• нерегулируемый;
• с регулировкой;
• с показателем затяжки;
• с установленным цифровым дисплеем.

В зависимости от выбранного типа динамометрического ключа проводится регулировка ступичных подшипников.

Часто владельцы задают вопрос: можно ли подтягивать ступичные подшипники без фактического наличия динамометрического ключа. Запретить нельзя, но и не рекомендовано. Так как можно не рассчитать усилие. Последствия такой затяжки очевидны: люфт и преждевременный выход из строя.

Теперь Вы знаете, как отрегулировать ступичный подшипник своими силами. Несмотря на всю простоту действий и конструкцию механизма, рекомендовано обслуживать свое техническое средство в специализированных автомастерских во избежание негативных последствий и повреждения смежных деталей.

Перед тем, как проводить профилактические мероприятия, не забывайте приобретать только качественные и оригинальные комплектующие, рекомендованные или одобренные самым изготовителем. Это позволит увеличить срок эксплуатации технического средства и сократить до минимума количество поломок.

Правильно определив с каким усилием затягивать ступичную гайку

и вовремя остановившись можно избежать срыва резьбы и необходимости выполнять дорогостоящий ремонт, учитывая сегодняшние цены на гайки . Мастера выполняют эту работу с использованием специального динамометрического ключа

Поскольку ступичный подшипник изделие достаточно капризное и не всегда есть под рукой дополнительное оборудование, то знать ответ на этот вопрос очень важно. Перед работой не мешает определить какой его вид установлен, например, он бывает конусный или роликовый

Как определить момент затяжки

Этот инструмент должен быть подобран таким образом, чтобы момент затяжки крепежного элемента был на 20−30% меньше, чем максимальный момент на вашем ключе. При попытке превысить предел, ключ быстро выйдет из строя.

Усилие на затяжку и тип стали указывается на каждом болте, как расшифровывать маркировку описывалось выше. Для вторичной протяжки болтов нужно учитывать несколько правил:

1. Всегда знать точное необходимое усилие для затяжки.
2. При контрольной проверке затяжки стоит выставить усилие и проверить в круговом порядке все крепежные элементы.
3. Запрещено использовать динамометрический ключ как обычный, им нельзя производить закрутку деталей, гайку или закручивать болт до примерного усилия, контрольная протяжка производится динамометрическим ключом.
4. Динамометрический ключ должен быть с запасом.

Без динамометрического ключа.

Для этого потребуется:

• Ключ накидной или рожковый.
• Пружинный кантер или весы, с пределом в 30 кг.
• Таблица, в которой указывается усилие затяжки болтов и момент затяжки гаек.

Момент затяжки — это усилие, приложенное на рычаг размерами в 1 метр. Например, нам требуется затянуть гайку с усилием 2 кГс/м:

1. Измеряем длину нашего накидного ключа, она, к примеру, составила 0,20 метра.
2. Делим 1 на 0,20 получаем цифру 5.
3. Умножаем полученные результаты, 5 на 2кГс/м и получаем в итоге 10 кг.

Переходя к практике, берем наш ключ и весы, прикрепляем крючок к ключу и производим затяжку до нужного веса, согласно описанного выше расчета. Но даже такой способ в итоге окажется лучше, чем тянуть от «руки — на глаз», с погрешностью, чем выше усилие, тем она меньше. Это будет зависеть от качества весов, но лучше все-таки приобрести специальный ключ.

Установить диски на авто – не такое уж и легкое дело, как может показаться на первый взгляд. Чтобы закрепить литье правильно, необходимо обязательно знать, какой момент затяжки колесных болтов у вашей машины, поскольку у разных марок этот показатель разный. К примеру, в Ауди момент затяжки болтов составляет 110-120 Нм, у BMW в зависимости от модели от 90 до 149 Нм, у Лады 70-78, 88-91 Нм. Чтобы определить его наверняка, рекомендуем детально изучить инструкцию по эксплуатации автомобиля.

Пренебрегать такой информацией нельзя, ведь, если верить статистике, многие дорожные аварии не случились и вовсе, если бы водители больше внимания уделяли колесным крепежам.

Изменять параметры болтовых креплений также не советуем – подобные самовольные вмешательства чреваты негативными последствиями (и ДТП – не исключение).

К примеру, если колеса к оси прикрутить с моментом затяжки ниже положенного, во время движения машины они могут отворачиваться, вследствие чего появляется неприятный эффект биения. Если подобное случилось с передней парой, не страшно. Биение ощущается на рулевом колесе, поэтому неисправность заметить легче, а значит, сделать аварийную остановку и разрешить проблему. А вот с задним колесом иная ситуация. Отворачиваясь, оно может соскочить с оси. В итоге, не обнаружив поломку во время, скорее всего вы не досчитаетесь колеса, потеряв его по дороге. А это грозит, в первую очередь, вашей безопасности.

Замена подшипника полуоси

Полуось — неотъемлемая часть заднего моста ВАЗ 2107. Сама полуось практически не ломается, но подшипник, посредством которого она крепится к чулку моста, иногда выходит из строя. Его назначение — плавно и равномерно вращать полуось во время движения автомобиля. Признаки неисправности подшипника такие же, как и у ступичных элементов. При возникновении неполадок необходимо демонтировать полуось и заменить неисправную деталь.

Снятие подшипника

Перед началом работ нужно подготовить следующий перечень инструментов:

• комплект торцевых ключей с воротком;
• молоток;
• плоскую отвёртку;
• зубило;
• болгарку;
• новый подшипник полуоси со стопорным кольцом.

Для замены выполняют следующие шаги:

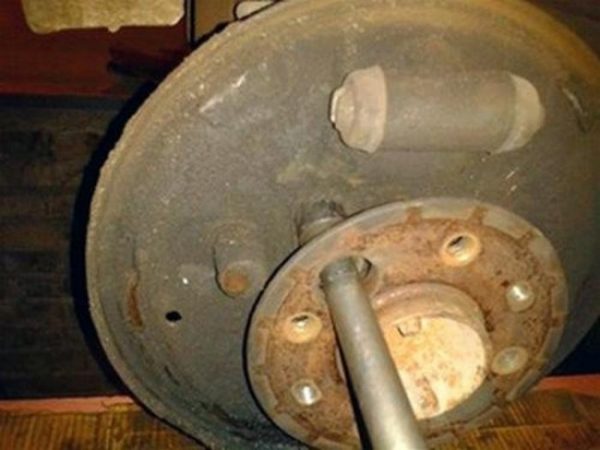

1. Вывешивают заднее колесо при помощи домкрата, после чего снимают его, не забывая установить упоры под передние колёса.
2. Демонтируют тормозной барабан.

Установка новой детали

После снятия подшипника можно тут же приступать к обратной сборке:

1. Очищают полуось от загрязнений и протирают ветошью.
2. Напрессовывают новый подшипник на полуось, после чего насаживают стопорное кольцо. Для монтажа последнего его желательно разогреть при помощи паяльной лампы, что обеспечит более лёгкую посадку и надёжное удержание после остывания.

Видео: замена подшипника полуоси на «классике»

Замена ступичного подшипника на ВАЗовской «семёрке» не является сложной процедурой. Для её проведения потребуется подготовить необходимый инструмент и материалы, а также ознакомиться с пошаговой инструкцией. При выборе качественного изделия и правильном проведении ремонтных работ подшипник будет работать длительное время без каких-либо проблем.

Особенности затягивания ступичной гайки

Ни понимая с каким усилием затягивать колесные гайки

лучше не браться за эту работу. Если их перетянуть, то произойдет поломка, а если не дотянуть, то в таком случае может произойти прокручивание, посадочное место под подшипником испортится. Все, кто не уверен в своих познаниях, могут использовать пружинный кантор, но можно обойтись и более простым способом. Воротки с трещоткой чаще всего не могут обеспечить достаточное усилие, а предназначенные для этого инструменты стоят дорого.

Чтобы не допустить поломки и правильно выполнить работу, для протяжки

рекомендуется использовать рычаг длиной метр или чуть больше. Если на ступице автомобиля мелкий шаг резьбы может хватить усилия в 20 Нм плюс к этому необходимо будет сделать поворот ключа еще на 90°, в сумме такие усилия дадут очень приличный момент затяжки. Кто помнит физику может произвести простой расчет. Для этого необходимо знать свой вес и длину рычага. Значение в 20 Нм равно усилию два килограмма при длине рычага в метр.

Усилие, то с каким моментом затягивать ступичную гайку

, зависит от индивидуальных особенностей транспортного средства. Рекомендации по затяжке даже одного и того же подшипника часто различаются. Они зависят от качества металла ступиц, прочности гаек, цапф, резьбы. Обычно 19-23 кгс/м достаточно. Если произойдет ослабление подшипника и зазор достигнет значения 0,06-0,08 миллиметров, это значительно повлияет на снижение ресурса всего механизма.

Специалисты много лет проработавшие в автосервисе рекомендуют через каждые 15-20 тысяч километров пробега подтягивать гайки ступиц. Полезно будет в таком случае их немного расслабить на один два оборота. Лучше всего чтобы автомобиль был приподнят домкратом при этом. Для осуществления данного процесса многие советуют применить трубчатый ключ, накидной, потому что у него толстые стенки и есть место под вороток, и он более мощный. Благодаря специальному переходнику получиться применить трубу.

Современные автомобили оборудованы обжимными гайками, которые не нужно контрить. На них есть пояски и они сами вдавятся в пазы цапфы. Не надо давить на ключ всем своим весом в сто килограмм, это фактически в два раза сильнее, чем необходимо. Зная точно какой момент затяжки ступичной гайки

можно избежать потери колеса в пути, перед этим произойдет образование стука при поворотах, машина при этом может вылететь в кювет.

Момент затяжки переднего ступичного подшипника – это усилие, с которым затягивается гайка ступицы. Единицы измерения – Н*М (или кгс*м). Передние подшипники имеют внутренний осевой зазор, который необходим для правильной работы подшипника, а именно:

• предотвращение углового смещения колец;
• снижение трения тел качения и дорожек качения;
• правильное распределение внутренних напряжений на сепараторы и обоймы.
• компенсация теплового расширения.
• увеличение угла контакта для осевых нагрузок.

В свою очередь, осевой внутренний зазор двухрядного шарикоподшипника — это величина, на которую перемещается внутренние кольца относительного наружного. Для того чтобы осевой зазор был допуске, производится регулировка шарикоподшипника (или роликового), делается это при помощи правильной затяжки гайки ступицы.

Ознакомьтесь с устройством крепления и компоновки подшипника с передней ступицей, а так же с конструкцией ступичного шарикоподшипника.

Так же на видео представлен процесс регулировки люфта уровнем натяжения контргайки:

Дэу Матиз — какой подшипник передней ступицы купить?

Номер (артикул) подшипника передней ступицы Дэу Матиз, которые рекомендуется приобретать представлены в таблице. В каждом комплекте два роликоподшипника.

Таблица рекомендуемых производителей

№ п/п	Производитель	Артикул производителя	Цена 2016 год, руб	Комплектация
Распорное колечко	Защитный кожух	Гайка	Сальники	Инструкция
1	NTN-SNR Аналог Франция	R184.53	2210	+	+	+	2	+
2	Deawoo Оригинал	96285525	1200	—	—	+	2	—
3	SKF Аналог Швеция	VKBA3901	2500	+	+	+	2	+
4	FAG Аналог Германия	713 6251 40	1740	—	+	+	2	+

ТАБЛИЦА РАЗМЕРОВ СТУПИЧНЫХ ПОДШИПНИКОВ И ТЕХНИЧЕСКИХ ПАРАМЕТРОВ

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Диаметр отверстия	mm	35
Наружный диаметр	mm	60
Монтажная высота	mm	16
Грузоподъемность динам-ая	kH	45,0
Грузоподъемность статич-ая	kH	42,2
Номинальные обороты	об/мин	6500
Осевой зазор	mm	—
Тип стали	—	ШХ-15
Твердость стали и роликов	HRC	61-65
Угол контакта	град.	13
Момент затяжки	kN*M	190
Шероховатость колец	Ra	0.32
Количество роликов	шт.	28
Вес	г.	295

Общий порядок работ

Затяжка головки блока хоть и имеет множество нюансов и особенностей, но общая технология операции – не сложная, важно лишь соблюдать условия. Общий алгоритм работ такой:

Общий алгоритм работ такой:

• Изучаем документацию (порядок затяжки и усилие);
• Подготавливаем инструмент;
• Осматриваем и протираем поверхности блока и головки, прочищаем крепежные отверстия (ветошью или сжатым воздухом);
• Укладываем прокладку;
• Садим на место головку блока (правильное размещение прокладки и головки обеспечивается направляющими втулками);
• Смазываем резьбу крепежных элементов;
• Устанавливаем последние в отверстия и затягиваем их от руки;
• Уточняем схему протяжки, количество подходов и усилие каждого из них, а также время перерывов между подходами (все это указывается в документации);
• Делаем первый подход, соблюдая порядок затяжки (для удобства можно маркером пометить болты согласно порядку). На фото ВАЗ 2103;
• Осуществляем все последующие подходы.

На некоторых автомобилях дополнительно требуется повторная дотяжка крепежей после определенного периода эксплуатации автомобиля. Эта информация обязательно указывается в технической документации.
