Как без динамометрического ключа определить момент затяжки

Каким должен быть момент затяжки свечей зажигания?

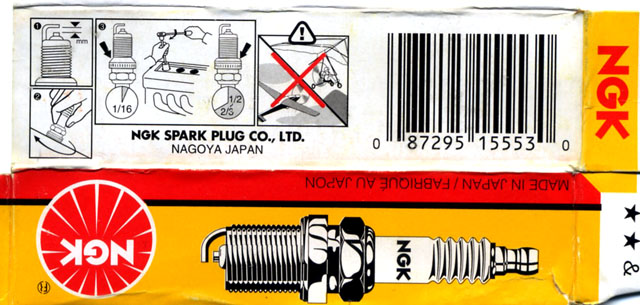

Схемы и иллюстрации, указанные на упаковках с комплектом свечей зажигания, не стоит игнорировать. На резьбовой части свечи имеется шайба, выполняющая важную функцию отвода тепла от свечи. При слабой затяжке ставится под угрозу работоспособность свечи. 90 % неисправностей происходят из-за некорректного монтажа.

Невысокое значение момента затяжки может привести к пропаже компрессии двигателя и к перегреву свечи. Слишком сильно крутить шайбу тоже не стоит, так как кольцевой зазор между стальным корпусом и калильной трубкой может сузиться. В таком случае свеча перегреется и выйдет из строя.

Как правильно затягивать свечи зажигания?

Итак, для регулировки момента затяжки свечей зажигания понадобятся два инструмента: свечной и динамометрический ключи. Далее необходимо выполнить ряд действий:

Убедитесь в чистоте наружной части свечи зажигания. В противном случае инородные тела могут оказаться внутри двигателя.
Убедитесь в наличии уплотнительной шайбы.
Вертикально установите свечу и затяните её до предела свечным ключом от руки.
Используйте динамометрический ключ. С его помощью корректируются момент затяжки свечей и угол поворота. Зависимость показателей от размера резьбы представлена в таблице.

Таблица 1. Рекомендуемые параметры моментов затяжки при установке свечей.

Размер резьбы
Рекомендуемая величина момента затяжки
Рекомендуемое число оборотов у новой свечи зажигания
Рекомендуемое число оборотов у использованной свечи зажигания

M8 Тип Y
8-10 Нм
± 1 оборот
± 1/12 оборота

M10 Тип U,N
10-15 Нм
± 2/3 оборота
± 1/12 оборота

M10 прокладка из нержавеющей стали
10-15 Нм
± 3/4 оборота
± 1/12 оборота

M12 Тип SXU, X, XE, XU, ZXE, ZXU
15-20 Нм
± 1/3 оборота
± 1/12 оборота

M14 Тип FK, J, K, KJ, P, PK, PKJ, PQ, Q, QL, S, SF, SK, SKJ, SV, SVK, VK, VKJ, W, ZT
20-25 Нм
± 1/2 оборота
± 1/12 оборота

M14 прокладка из нержавеющей стали
20-25 Нм
± 2/3 оборота
± 1/12 оборота

M18 Тип L, M, MA, MW
30-40 Нм± 1/4 оборота
± 1/4 оборота
± 1/12 оборота

M14 Тип PT, PTJ, T
20-30 Нм
± 1/16 оборота
± 1/16 оборота

M18 Тип MA
30-40 Нм
± 1/4 оборота
± 1/12 оборота

Таких параметров и правил установки необходимо придерживаться вне зависимости от модели свечи. Если говорить о смазке резьбы, то здесь подход индивидуальный. По некоторым причинам производители не рекомендуют её проводить, объясняя это тем, что смазанная деталь сильнее затягивается. Однако графитовой смазкой воспользоваться всё же можно и полезно.

Производители свечей зажигания и их комплекты

При покупке свечей зажигания ознакомьтесь с кратким руководством по их монтажу. У разных производителей различные инструкции

Также стоит уделить внимание таблице рекомендуемых параметров. Коробка от комплекта также зачастую содержит полезную информацию

Основные бренды свечей зажигания на авторынке в России — это Bosch, Denso и NGK. При приобретении комплекта Bosch вы должны быть готовы к тому, что никакой полезной информации по монтажу в упаковке вы не найдёте.

Комплект Denso содержит полную схему монтажа, но разочаровывает отсутствием значения момента затяжки для конкретной свечи. Со значением можно ознакомиться в интернет-каталоге. Фирма NGK вместе с комплектом предоставляет информацию о моменте затяжки свечей зажигания и количестве их оборотов. Недостатком являются некоторые несостыковки в количестве оборотов.

Перед приобретением комплекта с новыми свечами зажигания необходимо удостовериться в неработоспособности старых. Сделать это можно с помощью устройства для проверки свечей (спрашивайте в специализированных магазинах). Довольно часто бывает, что после прокаливания свечи ещё некоторое время сохраняют работоспособность. Удачи и лёгких дорог!

Момент затяжки свечей зажигания

Момент затяжки свечей зажигания

Всегда, когда усилие воздействует на рычаг, закрепленный в центре вращения, говорят о крутящем моменте. Так обстоит дело и при монтаже свечей зажигания. Однако здесь говорят о крутящем моменте затягивания.

Он указывает, насколько прочно затягивается винт. При этом крутящий момент затягивания выбирается таким образом, чтобы соединение не раскрутилось при любых условиях эксплуатации.

Поэтому важно при замене свечи зажигания соблюдать крутящий момент затягивания и указания по монтажу. https://www.youtube.com/embed/yPbJaOfVCtI

Они подробно указаны в основном каталоге фирмы NGK. Как показывает опыт, многие из тепловых или вибрационных повреждений, правда очень редко встречающихся, вызваны неправильным крутящим моментом затягивания, то есть ошибками при монтаже. Современные двигатели особенно чувствительны к этому.

Можно ли правильно затянуть резьбовые соединения ГБЦ без динамометрического ключа

Затягивать резьбовые соединения при отсутствии соответствующего оборудования категорически не стоит автолюбителям, которые решили самостоятельно поменять прокладку головки блока или притереть клапаны.

Но даже специалисты с большим стажем болты крепления головки блока цилиндров на дорогих марках легковых автомобилей затягивают динамометрическим ключом, потому что эта операция напрямую влияет на долговечность работы силового агрегата. В экстренной ситуации, когда нет возможности воспользоваться динамометрическим ключом, можно применить вариант с механическим или электронным кантором. В приведённом ниже видео опытный слесарь объясняет зрителям, как можно правильно затянуть головку блока цилиндров без ключа. При этом стоит иметь в виду, что правильность выполнения работ стоит проверить с помощью угломера.

Видео: как проверить затяжку головки блока цилиндров

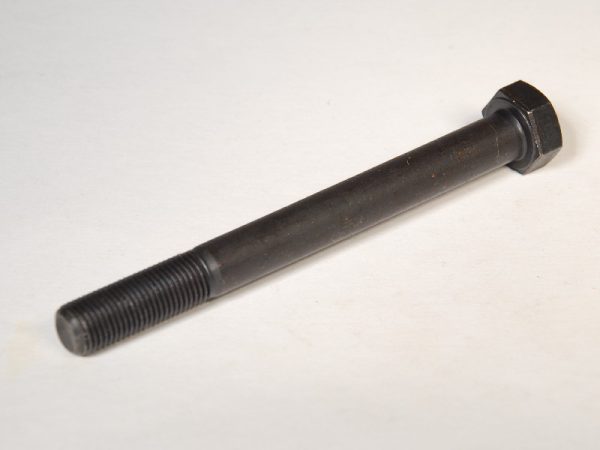

Затяжка болтов крепления ГБЦ на автомобилях с пробегом — дело ответственное, трудное, специфическое. Ответственное, потому что от правильной затяжки зависит нормальная и долговечная работа двигателя. Трудное, поскольку эту работу выполнять не совсем удобно из-за тесноты и недостаточной обзорности. Специфическое — потому что нужно болты подтягивать в несколько заходов, по определённой схеме, с помощью специального динамометрического инструмента.

Инструкция по затягиванию болтов головки блока цилиндров (ГБЦ)

Очередная затяжка ГБЦ должна осуществляться при каждом текущем ремонте или обслуживании силового агрегата (смена масла или расходников). Обязательно выполнение процедуры после вмешательства в конструкцию ДВС, и дополнительная обтяжка спустя 500-700 километров пробега. Больше лазить в механизм не рекомендуется и незачем. После полной подтяжки, болты прочно сидят в гнездах и не раскручиваются при вибрации. В противном случае возможно появление протечек или прогорания прокладки ГБЦ, что чревато капитальным ремонтом.

Современные моторы, произведенные после 2010 года, не требуют периодической подтяжки шпилек по причине обновления устройства и механизма.

Важность правильной затяжки болтов или гаек ГБЦ

Головка блока цилиндров (ГБЦ) — один из важнейших узлов автомобиля. Она закрывает блок цилиндров. В ней расположены распределительные валы, клапанные крышки и другие детали газораспределительного механизма. На ГБЦ постоянно воздействуют огромные переменные силы давления и температуры. Поэтому к её резьбовому креплению предъявляются особые требования.

Читать также: Фрезы для оцилиндровки бревен

Головка блока постоянно должна испытывать силу сжатия, которая задаётся определённым моментом затяжки резьбового крепления. Для того чтобы сила сжатия была равномерно распределена по поверхностям стыка головки с блоком цилиндров предусмотрено большое количество стяжных болтов или шпилек с гайками. Равномерность прижатия ГБЦ к блоку цилиндров обеспечивается определённой схемой порядка затяжки резьбовых соединений. Для уплотнения стыка используется прокладка головки блока, сделанная из особого материала, устойчивого к высокой температуре. При затяжке крепления головки она даёт усадку в тысячные доли миллиметра, что обеспечивает надёжную герметизацию стыка.

Соблюдения правильного порядка затяжки болтов ГБК гарантирует правильность её прижатия к блоку цилиндров

Последствия от перетяжки болтов крепления ГБЦ

Если затяжка резьбовых соединений головки блока ведётся с превышением усилия от номинального, то сила растяжения, которая воздействует на болт или шпильку, начнёт разрушать резьбу в блоке или вытягивать тело крепёжного элемента. Наступает так называемый момент текучести, когда при дальнейшем увеличении силы затяжки сила прижатия начнёт уменьшаться. Итог: быстрое прогорание прокладки в месте наихудшего сжатия.

Если же резьба в отверстиях блока будет сильно повреждена, то она уже не сможет обеспечить необходимое прижатие головки при правильном моменте затяжки. Её потребуется восстанавливать, а это дополнительные затраты. Опытные ремонтники мотористы на практике чувствуют предельную силу затяжки, которую может выдержать резьбовое соединение. Они никогда не допустят дефектов от перетяжки болтов или гаек.

Работа динамометрическим ключом

Что будет, если недостаточно затягивать болты крепления ГБЦ

Если крепление головки выполняется с минимальным усилием, то это приведёт к слабому прижатию её к поверхности блока цилиндров. Между прокладкой и прилегающими к ней плоскостями блока и головки образуются микроскопические зазоры, которые обязательно приведут к прогоранию уплотняющего материала.

Проверка плосткости головки блока специальной линейкой

Правильный монтаж свечи зажигания

В одной из своих прошлых публикаций я уже рассказал вам все о замене свечей зажигания, но о том какое усилие нужно прилагать при их закрутке, скажу честно, умолчал. Исправлю этот не до чет прямо сейчас, вооружившись всего двумя инструментами (обычный свечной и динамометрический ключ), можно приступать.

1. Убедитесь, что наружная часть свечи чистая, дабы избежать попадания мусора внутрь двигателя.
2. Проверьте на месте ли уплотнительная шайба!
3. Установите свечу вертикально и свечным ключом от руки затяните ее до предела.
4. После, в дело вступает специальное оборудование, то есть динамометрический ключ, с его помощью момент затяжки и угол поворота корректируются согласно таблице, которая расположена немного ниже.

Свечи зажигания Денсо, устанавливаются именно таким образом, в принципе тех же правил нужно придерживаться в случае с любой аналогичной деталью не зависимо от марки производства! Единственное исключения касается вопроса смазки резьбы, некоторые компании ее рекомендуют, в Denso напротив противники подобной профилактики. Объясняют выбор просто – наличие смазки приводит к излишней затяжке, а это крайне нежелательно!

На вопрос чем все-таки можно смазывать перед установкой свечи, я ответил графитовой смазкой, естественно покрывать тоненьким слоем. Как видите, все достаточно просто, главное иметь динамометрический ключ и собственно таблицу рекомендуемых величин. Схему я предоставил, вам же остается раздобыть инструмент!

Момент затяжки коренных и шатунных вкладышей

Перед тем, как устанавливать вкладыши необходимо в первую очередь произвести удаление с них смазки консерванта и нанести на них небольшой слой масла. После этого устанавливаются коренные подшипники. Они устанавливаются в постели кореных шеек, не забудьте при этом, что средний вкладыш имеет отличие от других.

Далее следует постановка и затягивание крышек постелей. При этом момент затяжки должен быть применен согласно нормам. Нормы чаще всего указываются в правилах по эксплуатации ТС. Однако бывает, что в эксплуатации об этих нормах нет ни слова, в таком случае следует поискать соответствующую информацию по ремонтным работам с конкретным двигателем. К примеру, для машин марки «Лада Приора» момент затяжки составит от 64 до 81 Н/м.

После следует приступить к установке так называемых шатунных вкладышей

Не забудьте при этом обратить свое внимание на правильность установки крышек. Каждая крышка имеет маркировку, поэтому обращайте на это внимание и не путайте крышки местами

Обратите внимание, что данные, которые мы указали для примера верны лишь в случае, если для ремонта применяются новые вкладыши, для б/у деталей данные показатели будут другими. Если используются уже бывшие в употреблении вкладыши, то следует отталкиваться от максимального значения указанного в документации

Это делается потому, что на деталях в данном случае может иметься выработка. Игнорирование данного факта может привести к значительным отклонениям от нормы.

После затяжки всех болтов желательно будет произвести прокрутку вала. На коленвале есть с боку специальное место под ключ для закручивания гаек, следует спокойно прокрутить его по часовой стрелке. В том случае, если имеется некая неисправность или к примеру, лопнуло кольцо, то вы это увидите. После того, как вы проверите все и убедитесь, что проблем нет следует еще раз проверить все болты при помощи специального ключа на момент затяжки. Не забывайте, что от того на сколько правильно будет произведен весь данный процесс напрямую зависит плотность с которой будут прилегать подшипники скольжения непосредственно к коленчатому валу, а это напрямую влияет на работу двигателя авто. В том случае, если болты будут затянуты не до конца, то может нарушиться весь цикл смазки, что в свою очередь может привести к разбиванию вкладыша. В том случае, если болты будут перетянуты, то смазки может не хватить из-за перегрева вкладыша.

Маркировка деталей

Этот параметр указывается на головке болта. Для деталей, выполненных на основе углеродистой стали с классом прочности — 2, указываются цифры через точку, например: 3.5, 4.8 и т. д.

Первая цифра указывает 1/100 номинального размера прочностного предела на разрыв, измеряется в МПа. Например, если на головке болта, указано — 10.1, то первое число означает 10*100 = 1000 МПа.

Вторая цифра — отношение пределов текучести к прочности, умножается на 10, по вышеуказанному примеру — 1*10*10= 100 МПа.

Предел текучести — это максимальная нагрузка на болт. Для элементов, выполненных из нержавеющей стали, наносится тип стали А2 или А4, и далее предел прочности. Например: А4—40. Число в данной маркировке характеризует 1/10 предела прочности углеродистой стали.

Основные резьбовые соединения в двигателе

Перечень основных резьбовых соединений двигателя и особенности их затягивания:

Головка блока цилиндров (ГБЦ)
Очень важный узел, поэтому при её креплении к блоку важно соблюдать не только момент затяжки, но и порядок затягивания болтов. Как правило, ГБЦ затягивается довольно большим моментом, начиная от центра блока к краям в несколько заходов
Обязательно уточняйте эту информацию в руководстве по эксплуатации автомобиля (для каждой модели двигателя цифры и порядок могут быть различны)!
Клапанная крышка

Из-за того, что шпильки креплений клапанной крышки имеют маленький диаметр, при их затягивании следует соблюдать особую осторожность и не превышать необходимый момент. Порядок затягивания и момент также уточняйте в руководстве.
Свечи зажигания и свечи накаливания

Они затягиваются в произвольном порядке, но очень внимательно, так как в случае повреждения резьбы в двигателе потребуется дорогостоящий ремонт.
При затягивании форсунок также соблюдайте осторожность: из-за их небольшого диаметра легко повредить резьбу.
Затягивать подушки двигателя следует после полной установки двигателя, когда уже он своим весом держится на них. Если затянуть подушки до того, как двигатель полностью ляжет на них и будет убран домкрат, подушки быстро порвутся при эксплуатации.

Такой порядок затяжки ГБЦ чаще всего используется для рядных четырехцилиндровых двигателей

Итак, теперь вам известны основные правила при работе с резьбовыми соединениями. Если нет динамометрического ключа, но необходимо затянуть что-либо в двигателе, лучше приобретите или одолжите такой ключ у кого-нибудь. В крайнем случае, воспользуйтесь самодельным, но не затягивайте гайки «на глазок», этим вы скорее навредите и двигателю и своему кошельку, ремонт ДВС у автомобилей с пробегом — недешёвое удовольствие.

Момент затяжки свечей зажигания: 4 этапа установки детали + таблица

Соблюдение момента затяжки свечи зажигания по динамометрическому ключу необходимо. При перетягивании свечей может лопнуть резьба. Момент затяжки свечей зажигания очень важен, поскольку его неправильное значение может привести к тому, что выйдут из строя они или даже сам двигатель. Поэтому затягивать свечи «на глаз» категорически не стоит.

Почему важен момент затяжки свечей зажигания

Схемы и иллюстрации, указанные на упаковках с комплектом свечей зажигания, не стоит игнорировать. На резьбовой части свечи имеется шайба, выполняющая важную функцию отвода тепла от свечи. При слабой затяжке ставится под угрозу работоспособность свечи. 90 % неисправностей происходят из-за некорректного монтажа.

Невысокое значение момента затяжки может привести к пропаже компрессии двигателя и к перегреву свечи. Слишком сильно крутить шайбу тоже не стоит, так как кольцевой зазор между стальным корпусом и калильной трубкой может сузиться. В таком случае свеча перегреется и выйдет из строя.

Как правильно затягивать свечи зажигания

Итак, для регулировки момента затяжки свечей зажигания понадобятся два инструмента: свечной и динамометрический ключи. Далее необходимо выполнить ряд действий.

1. Убедитесь в чистоте наружной части свечи зажигания. В противном случае инородные тела могут оказаться внутри двигателя.
2. Убедитесь в наличии уплотнительной шайбы.
3. Вертикально установите свечу и затяните её до предела свечным ключом от руки.
4. Используйте динамометрический ключ. С его помощью корректируются момент затяжки свечей и угол поворота. Зависимость показателей от размера резьбы представлена в таблице.

Таблица 1. Рекомендуемые параметры моментов затяжки при установке свечей.

Размер резьбы	Рекомендуемая величина момента затяжки	Рекомендуемое число оборотов у новой свечи зажигания	Рекомендуемое число оборотов у использованной свечи зажигания
M8 Тип Y	8-10 Нм	± 1 оборот	± 1/12 оборота
M10 Тип U,N	10-15 Нм	± 2/3 оборота	± 1/12 оборота
M10 прокладка из нержавеющей стали	10-15 Нм	± 3/4 оборота	± 1/12 оборота
M12 Тип SXU, X, XE, XU, ZXE, ZXU	15-20 Нм	± 1/3 оборота	± 1/12 оборота
M14 Тип FK, J, K, KJ, P, PK, PKJ, PQ, Q, QL, S, SF, SK, SKJ, SV, S, , J, W, ZT	20-25 Нм	± 1/2 оборота	± 1/12 оборота
M14 прокладка из нержавеющей стали	20-25 Нм	± 2/3 оборота	± 1/12 оборота
M18 Тип L, M, MA, MW	30-40 Нм± 1/4 оборота	± 1/4 оборота	± 1/12 оборота
M14 Тип PT, PTJ, T	20-30 Нм	± 1/16 оборота	± 1/16 оборота
M18 Тип MA	30-40 Нм	± 1/4 оборота	± 1/12 оборота

Таких параметров и правил установки необходимо придерживаться вне зависимости от модели свечи. Если говорить о смазке резьбы, то здесь подход индивидуальный. По некоторым причинам производители не рекомендуют её проводить, объясняя это тем, что смазанная деталь сильнее затягивается. Однако графитовой смазкой воспользоваться всё же можно и полезно.

Смазка должна наноситься тонким слоем.

Рекомендуемый момент затяжки

28 Н/м – это рекомендуемая производителем Бош сила затяжки свечи. Существует также целый ряд других правил:

• Если свеча имеет коническое седло без прокладки, после ввертывания её от руки, необходимо добавочно затянуть элемент ключом на 1/16;
• Если свеча обычная, с шайбой, то ключом нужно дополнительно затянуть 1/2 оборота.

Примечание. Вышеприведённая информация касается только новых СЗ, прокладка которых ещё не сработана.

Ясно, что вся ценная информация остаётся на заводской упаковке. Редкий продавец третьей руки будет копировать её на свои упаковки.

Мы в таблице привели рекомендованные величины затягивания для свечей с определённым диаметром резьбы. Следуйте всегда этой информации, если не хотите, чтобы свеча перегревалась.

Для чугунной головки цилиндра	Свеча зажигания с плоской посадкой (с шайбой)	Свеча зажигания с конической посадкой	Диаметр резьбы	Рекомендуемое число оборотов на новой свече	Рекомендуемое число оборотов на старой свече
8-10 Нм	8-9 Нм	8 мм	1 оборот (плюс/минус)	1/12 оборота (плюс/минус)
10-15 Нм	10-12 Нм	10 мм	2/3 оборота (плюс/минус)	1/12 оборота (плюс/минус)
15-25 Нм	15-20 Нм	12 мм	1/3 оборота (плюс/минус)	1/12 оборота (плюс/минус)
25-35 Нм/15-25 Нм	25-30 Нм	10-20 Нм	14 мм	1/2 оборота (плюс/минус)	1/12 оборота (плюс/минус)
35-45 Нм	35-40 Нм	20-30 Нм	18 мм	1/4 оборота (плюс/минус)	1/12 оборота (плюс/минус)

Оценить момент затяжки, его значение поможет использование ключа со встроенным динамометром. Провести это на глаз даже для специалиста будет очень сложно.

Инструменты для самостоятельной замены свечей и особенности процедуры

Демонтируем декоративную накладку, снимаем патрубок

Поменять свечи на Ниссан Кашкай можно своими силами, при этом понадобиться демонтировать ряд узлов. Для этого потребуется подготовить следующий инструмент и материалы:

• накидные ключи и торцевые головки на 8, 10 с трещоткой и удлинителем;
• отвертка с плоским жалом;
• свечной ключ на 14;
• динамометрический ключ;
• новые свечи зажигания;
• прокладка дроссельного узла и впускного коллектора;
• чистая ветошь.

Для удобства замены на силовом агрегате Ниссан Кашкай лучше пользоваться свечным ключом с магнитом. При его отсутствии, для извлечения и установки свечей можно использовать катушки зажигания. Замену элементов рекомендуется осуществлять поочередно. Это позволит минимизировать вероятность попадания в цилиндры посторонних предметов.

Откручиваем болты крепления коллектора, отсоединяем разъем с клапана продувки, откручиваем дроссельнуюзаслонку

Подробное описание смены свечей Nissan Qashqai своими руками

В случае если замена свечей Qashqai производится собственными силами, рекомендуется использовать фотокамеру для поэтапной фиксации действий. Это позволит упростить процесс обратной сборки демонтированных ранее узлов с силового агрегата.

Замена элементов зажигания на силовых агрегатах Ниссан Кашкай объемом 1.6 и 2 литра выполняется по идентичной схеме, независимо от поколения автомобиля.

За дроссельной заслонкой прячется 7 болт крепления коллектора

Процесс замены

• Перед началом работ необходимо дать остыть силовому агрегату;
• Демонтируем с ДВС декоративную пластиковую крышку, закрепленную двумя болтами;
• Далее снимается воздуховод, который смонтирован между корпусом воздушного фильтра и дроссельным узлом. Для этого с обеих сторон ослабляются хомуты, которые удерживают патрубки воздушного фильтра и вентиляции картера;
• На следующем этапе осуществляется демонтаж ДЗ. Для этого откручиваются фиксирующие болты в количестве четырех штук, один из них расположен непосредственно под заслонкой. В дальнейшем весь узел отводится в сторону, без отключения питающих проводов и системы охлаждения;
• Изымаем из посадочного места масляный щуп, закрыв отверстие ветошью. Это позволит избежать попадания мусора в ДВС;

Отверстия головки блока лучше чем-то прикрыть, снимаем катушки, вынимаем свечи, ставим новые, закручивая динамометрическим ключом

• Демонтируется впускной коллектор, который закреплен семью болтами. Начинать рекомендуется с выкручивания центрального болта, расположенного на передней части коллектора, с последующим выкручиванием еще четырех крепежей. Задняя часть пластика закреплена двум болтами. Один находится в месте установки дроссельного агрегата, а второй – с левой стороны и закреплен через кронштейн. После изъятия всех крепежных элементов, впускной коллектор аккуратно поднимается вверх и выводится в сторону без отключения патрубков;
• Тщательно протирается от грязи и пыли место установки впускного коллектора, с предварительно прикрытыми ветошью отверстиями в ГБЦ;
• Далее отсоединяются питающие провода и выкручиваются крепежные болты катушек зажигания, что дает возможность извлечь устройства;
• При помощи свечника срываются свечи. После этого ветошью протираются все посадочные колодцы, при наличии компрессора лучше продуть сжатым воздухом;
• В дальнейшем поочередно изымаются и устанавливаются новые сечи зажигания. При этом требуется аккуратно, во избежание нарушения зазора на электроде, вставлять их в посадочное гнездо. Сила затяжки новых элементов должна находиться в пределах от 19 до 20 Н*м;
• В дальнейшем осуществляется установка демонтированных узлов в обратном порядке, с применением новых прокладок. При этом должны выдерживаться следующие усилия при затяжке болтов крепления: впускного коллектора – 27 Н*м, дроссельного узла – 10 Н*м.

Qashqai J10 до обновления сверху, после снизу

Особенности замены по маркам

Выше в целом мыл описан стандартизированный порядок замены свечей зажигания, характерны для все без исключения автомобилей, работающих на двигателях внутреннего сгорания. Зная основные принципы не составит труда произвести замену на любой марке автомобиля. Трудности могут возникать лишь при поиске самих непосредственно свечей (на некоторых машинах чтобы добраться до свечей необходимо снять и разобрать множество препятствующих элементов), а также в случает неудобного их расположения.

Для каждого авто, в зависимости от марки, года выпуска и типа двигателя, требуются строго определенные сечи. Конкретные маркировки следует искать в руководстве по эксплуатации. Не допустимо использовать на автомобиле не походящие свечи. Это несет за собой крупные поломки сопутствующих элементов.

Замена свечей зажигания Фольксваген Поло, Джетта, Пассат, Тигуан

Особенности двигателей из серии TSI, которые устанавливаются на автомобили Volkswagen, требуют наиболее аккуратного подхода. Случается повреждения резиновых наконечников катушки зажигания.

Производитель предусмотрел возможность подобных поломок, поэтому наконечники катушек продаются отдельно и замена обойдется не так дорого.

Для замены свечей необходимо снять патрубок. Для этого надо щипцами сжать хомут и сдвинуть его. Проделать это с обоих концов патрубка, тогда можно будет его снять. Для предотвращения загрязнения, лучше закрыть салфеткой отверстие открытого воздушного патрубка. Тогда доступ ко всем 4 катушкам будет открыт.

Далее следует отсоединить штекер катушки зажигания. Тут тоже есть особенности, замок тугой, если руками его начать не получается, можно помочь плоской отверткой. Теперь можно будет открутить болт крепления катушки и вынуть ее. Достать ее не так легко, поскольку резиновый наконечник прикипает. Если катушка не достается, нужно немного расшатать ее. Кроме того, можно воспользоваться закругленными щипцами – подсунуть их под катушку, приподнять ее, зажать и тянуть вверх, проворачивая влево-вправо.

Дальше процесс замены свечей мало отличается от стандартного варианта. Но прежде чем устанавливать катушки на место, необходимо их смазать консистентной высокотемпературной смазкой, чтобы не было в дальнейшем проблем с их снятием.

В случае с двигателем MPI Свечи зажигания следует искать под крышкой воздушного фильтра.

Замена свечей зажигания Рено Дастер, Логан, Сандеро

На автомобиле Рено Дастер 2,0 л F4R есть небольшая особенность, которая касается крайней слева катушки. К ней близко крепится клапан фазорегулятора, так образом, чтобы это катушку достать, необходимо развернуть фазорегулятор отверткой. На свечном ключе должна стоять магнитная или резиновая головка, поскольку свечи находятся в углублении и достать их обычной головкой не представляется возможным.

Проблема большинства Рено – слабая резьба болтов катушек, поэтому откручивать нужно аккуратно.

На двигателе K7M при снятии проводов необходимо запомнить их расположение, чтобы впоследствии не перепутать.

Замена свечей зажигания Киа Рио, Сид, Спортейдж, Серато

На автомобилях марки Киа, как правило, замена свечей зажигания происходит без затруднений и проблем, поскольку свечи имеют удобное расположение, а катушки легко снимаются.

Таким образом, свечи являются важнейшим элементом устройства автомобиля, который может много сказать о его состоянии. Рекомендуется менять свечи каждые 15 тыс. км. пробега. Лучше не дожидаться перебоев в работе двигателя и менять свечи профилактически.

Главными правилами замены свечей являются: чистота рабочих цилиндров и правильная затяжка свечи.

За что отвечают свечи?

В конструкции двигателя свечи отвечают за воспламенение воздушно-топливной смести. Но их состояние станет хорошим индикатором состояния двигателя и качества его работы. Диагностику лучше проводить после поездки в 250-300 км по спокойной дороге.

• двигатель работает без нареканий, свечи имеют минимальный нагар, светло-коричневый цвет юбки электрода подтвердит нормальную, штатную работу;
• богатая воздушно-топливная смесь, возникшая в результате неисправности топливного фильтра, даст о себе знать угольно-черным налетом на юбке;
• обедненная смесь проявит себя серым цветом электрода. Такой признак потребует немедленной регулировки настроек или камера сгорания перегреется;
• низкое качество топлива, содержащего множество присадок или иных включений, проявиться в красном цвете свечи;
• следы масла скажут об его утечке, в силовой установке может потребоваться замена маслоотражательных колпачков.

Инструменты для контроля момента затяжки

Основным инструментом контроля момента затяжки является динамометрический ключ. Так называется гаечный ключ, в который встроен динамометр (прибор для измерения момента силы). Существуют следующие виды устройств:

• Индикаторный — при затягивании отображает прилагаемую силу в цифровом виде или с помощью стрелки. Погрешность — 6–8%.

  Индикаторный динамометрический ключ недорог, но обладает самой большой погрешностью

• Цифровой — подвид индикаторного, но для отображения момента использует ЖК-дисплей. Поддерживает возможности оповещения звуком, выгрузки данных на компьютер и прочее. Погрешность — до 1%.

  Цифровой динамометрический ключ — самый точный

• Предельный — при достижении заданного момента прекращает затяжку, используя щелчковый механизм. Погрешность — до 4%.

Предельный (щелчковый) динамометрический ключ отличается удобством в использовании

Для непрофессионального использования или небольшого автосервиса подойдут индикаторный или предельный ключ, как самые доступные. Цифровой будет востребован в крупном автосервисе.

Как выбрать усилие, чтобы затянуть соединение правильно

При работе с ключом предельного вида для того, чтобы достичь необходимого момента, следует:

1. Перед началом затяжки подобрать необходимое усилие при закручивании, например, 50 Нм. Усилие выставляется на основной шкале устройства, но не 50, а 48 Нм.
2. На вспомогательной шкале выставляется усилие в 2 Нм, что в сумме даст нам требуем 50 Нм.
3. Используя торцевую головку необходимого размера, затягиваем гайку. При достижении усилия в 50 Нм раздастся щелчок и затягивание прекратится.

Контроль за усилием при работе с ключом индикаторного типа осуществляется визуально.

Помимо динамометрического ключа, в продаже можно найти динамометрические отвёртки и шуруповёрты, работают они по такому же принципу. При выборе динамометрического ключа помните, что нужный вам момент затяжки должен быть на 25% меньше максимально допустимого для ключа. Используя ключ «на пределе», вы довольно быстро выведите его из строя. И также обязательно изучите инструкцию по его использованию.

Ну а проверить правильность затяжки соединения можно угломером.

Порядок работы с самодельным динамометрическим ключом

Как правило, динамометрический ключ — довольно дорогой инструмент. Его покупка вряд ли будет оправдана для частного использования. Однако простейшее приспособление несложно изготовить самому. Для этого понадобятся:

• обычные пружинные весы с крючком и круглой шкалой, позволяющие взвесить до 20 кг (так называемый безмен);
• отрезок довольно толстой трубы (2,5 см) длиною около полуметра.

Закрепив на конце трубы крючок весов, вставляем в другой конец гаечный ключ и тянем за весы, закручивая гайку. При этом для создания момента в 10 Нм потребуется приложить усилие в 2 кг. По этой схеме можно заранее посчитать, какое усилие в килограммах вам потребуется приложить для затягивания.

Безусловно, самодельный ключ будет иметь довольно большую погрешность, но это всё же лучше, чем ничего.
