Самостоятельно ремонтируем моновпрыск на volkswagen passat b3

Регулируем холостой ход и содержание СО

Вообще процедура регулировки холостого хода не является обязательной для автомобилей с топливной системой mono jetronic, так как эта функция автоматически осуществляется блоком управления. Проверить обороты холостого хода стоит, только если возникли сомнения или СО не совпадают с номинальным значением. Тогда необходимо произвести осмотр вакуумных шлангов, системы распыления топлива и обратиться к системе диагностики. Топливная система mono jetronic довольно сложная и, если самостоятельно не удается произвести диагностику или регулировку системы, лучше обратиться к специалистам.

Принципы работы моновпрыска

Автовладельцев часто интересует настройка моновпрыска, поэтому следует изучить его схему функционирования.

• Импульсными движениями форсунка, представляющая собой электромагнитный клапан, отдает в камеру горючее. Та, в свою очередь, контролируется блоком управления.
• Топливно-воздушная структура перемещается в первый открывающийся цилиндр. Объем воздуха, параметры давления регулируют датчики.
• Излишки топлива проходят путь в обратном направлении по встроенной магистрали.

Вам будет интересно:Шины «Амтел»: виды покрышек их особенности и отзывы владельцев

Перед настройкой моновпрыска с нуля необходимо осмотреть целостность измерителей, заодно не помешает проверить тестер — важный элемент в работе. Не все понимают, чем отличается это приспособление от инжекторов.

Советы по настройке

Настройка моновпрыска наиболее часто требуется когда плавают обороты мотора. Наблюдаться это может как на холостом ходу так и во время движения. Наиболее сильно заметно сбои в работе двигателя при переключении передач. Все эти симптомы говорят, что регулировка моновпрыска потребуется в ближайшее время.

Описание последовательности действий:

1. Мультиметром проверить сопротивление датчика температуры всасываемого воздуха и сверить с табличными значениями;

По завершению регулировки требуется завести автомобиль. Пробная поездка должна показать отсутствие плавающих оборотов. В противном случае необходимо дополнительно проверить сопутствующие системы.

Поддержание моновпрыска в исправном состоянии возможно только при качественной диагностике

Необходимо обращать внимание на любые изменения в поведении автомобиля. Чем раньше будет замечена неисправность, тем дешевле обойдется ее устранение

Необходимо регулярно уделять внимание впрыску.

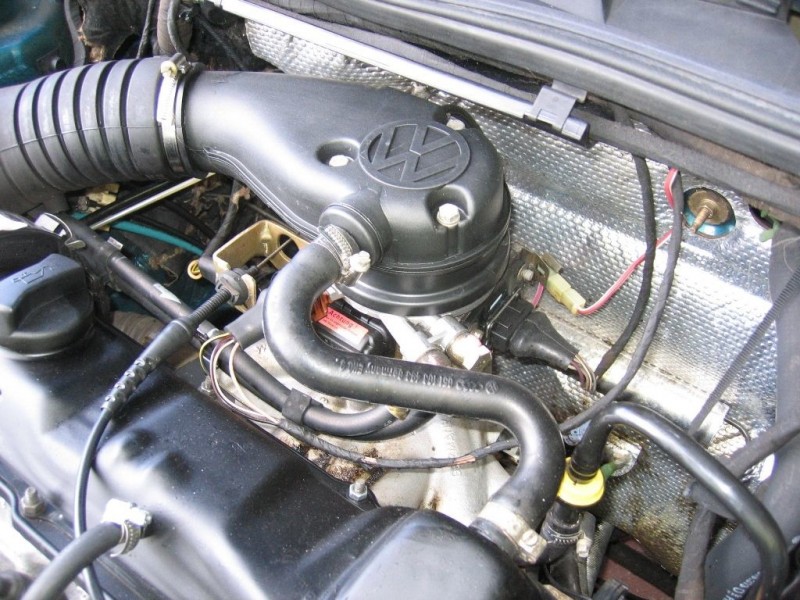

Многие автолюбители даже не знают, как выглядит моновпрыск, ведь сейчас используются карбюраторные и инжекторные двигатели. Но и эта система подачи топлива в цилиндры существовала, и даже сейчас может встречаться на автомобилях старого выпуска. Она была переходной между карбюраторными и инжекторными двигателями. Её еще называют моноинжектором.

Такая система применялась на немецких автомобилях 80-х годов выпуска, а также на многих японских. Встретить их сейчас сложно, но возможно.

Как и всякое устройство, двигатель с такой подачей топлива имеет свои преимущества и недостатки, но современные конструкции его вытеснили. Причина в основном в экологических требованиях, которые стали гораздо строже.

Нюансы монтажа на «Фольксваген»

Авто полюбили за надежность, импозантный внешний вид, престижные технические характеристики. Вначале в настройке моновпрыска «Пассат» производятся замеры следующего характера: сопротивление должно равняться 1800 Ом, температура должна равняться 20 градусам.

Дальнейшим шагом будет коррекция зазора под ХХ. Измерительный прибор — вольтметр — поможет распознать, нет ли короткого замыкания в цепи. Меняя положение винта под моновпрыском, регулируют зазор.

Затем в настройке моновпрыска «Пассат Б3» идет подключение дроссельной заслонки. Когда разъемы форсунки подключены, установлен моновпрыск, подача топлива, необходимо выключить АКБ, включив двигатель для сброса настроек интересующей нас модели. Аккумулятор присоединяется вновь, производится проверка напряжения между 1-м и 5-м контактами разъема, отвечающего за управление дросселем. Между 1-м и 2-м контактами значение должно составить 0,186В. В иной ситуации с показателями нужно настроить правильно систему. Как дело обстоит с другими марками?

Схема системы моновпрыска – описание ключевых моментов

В принципе, схема системы вкратце уже описана выше. В процессе чтения этого достаточно – для более детального изучения вопроса лучше использовать наглядный пример.

Однако мы все же рассмотрим схему работы этой системы, рассмотрев ключевые моменты.

Конструкция включает в себя следующие детали:

1. Центральная форсунка. Именно она и производит впрыск.
2. Дроссельная заслонка. Обеспечивает нужное количество воздуха для образования смеси.
3. Сервопривод. Задача детали – следить за стабильностью холостого хода посредством принудительного открытия дроссельной заслонки.
4. Датчики входа. Применяются для забора данных о работе всех компонентов двигателя.
5. Управляющий блок (электронный, естественно). Производит управление системой. Состоит из процессора и блока памяти (содержащего данные о режиме работы при различном количестве оборотов).
6. Регулятор давления. Обеспечивает поддержку нужного давления (0.1 МПа) и предотвращает появление воздушных «пробок».

Теперь – о схеме работы системы.

Управляющий блок, получающий данные со всех датчиков, сравнивает их с данными, заложенными в память производителем. Рассчитывая разницу, получается результат: требуемое количество топлива и воздуха, которое нужно для создания топливной смеси, которая должна использоваться при текущем режиме работы.

Вычисленные данные используются для расчета момента и длительности открытия форсунки и угла открытия дроссельной заслонки.

После всех расчетов команда от блока управления поступает непосредственно к «исполнителю»: форсунке, которая и открывается на уже определенное время, впрыскивая топливо.

Volkswagen Passat В3 В4 и VR6 запчасти б/у. | Автор темы: Фольксваген

Подскажите, как уменьшить расход топлива.У меня 15 литров по городу.

Сергей (Hubrecht) Сделай диагностику, скорее всего покажет лямбда зонд.

Дмитрий (Vicari) Поставил недавно новый хороший, диагностику сделал всё работает.Сказали в карбюраторе датчик два контакта то работают, то не работают, может из-за этого быть?

Сергей (Hubrecht) Так у тебя карбюратор? Диагностика прокатывает при моновпрыске. А так нужно смотреть насыщенность смеси.

Дмитрий (Vicari) Карбюратор с моновпрыском.А как смотрят насыщенность смеси?

Сергей (Hubrecht) Посмотри по нагару свечей, если они в саже – значит смесь богатая, после этого обнуляешь мозги при температуре +90 и троекратном включении вентилятора, через 15 минут заводишь 3 раза по 5 минут без перегазовок. Если не поможет – нужно смотреть моновпрыск.

Дмитрий (Vicari) А как их обнуляют?

Сергей (Hubrecht) Отключаешь фишку – она рядом с салонным фильтром под капотом, можно скинуть клеммы с АКБ, но фишку надежнее.

Дмитрий (Vicari) Спасибо, пойду попробую.

Дмитрий (Vicari) а заводить три раза по пять минут, заглушил и снова завёл или надо какое время выдержать.

Сергей (Hubrecht) Пауза практически не нужна, главное не подгазовывай, не мешай мозгам работать.

Дмитрий (Vicari) А где стоит расходометр, написали над воздушным фильтром над ним ничего не нашёл.Может из-за него что-то быть?

Сергей (Hubrecht) Там мозги стоят, их обнулять нужно. Расходометр, как таковой отсутствует, все дела по впрыску, смеси и ХХ делают мозги.

Дмитрий (Vicari) Если акамулятор сдохнет сниму на зарядку, надо снова обнулять?

Георги (Quashaun) конечно!

Багдат (Kakubha) у меня 12 по городу зимой но я считаю это норм

Как переделать на 80-тки моновпрыск в карбюратор Keynih1 | Audi .

Как переделать на 80-тки моновпрыск в карбюратор Keynih1 . у нас в городе еще не было, один знакомый мужик так же раскурочил Пассат 1.8 90г.

ФОЛЬЦВАГЕН В3 4Ц 1,8 МОНОВПРЫСК ПЕРЕДЕЛКУ НА КАРБ .

ФОЛЬЦВАГЕН В3 4Ц 1,8 МОНОВПРЫСК ПЕРЕДЕЛКУ НА КАРБ. . замена моновпрыска на карбюратор 21073 в WV B3 Passat RP 1989г.

Как выгнать воздух из системы охлаждения ВАЗ 2112

Как завести машину в мороз Ниссан Санни

Как заменить ремень на Форд фокус видео

Диагностика неисправностей системы

Автомобиль стал потреблять больше топлива? Беспокоит черный выхлоп? Появилась отсечка? Затруднения при пуске двигателя? Перебои при разгоне? Нестабильные обороты и тряска на холостом ходу?

Вот самые явные признаки того, что моновпрыск пришло время менять. Хотя, конечно, проблема может быть и в другом (в свечах, масле, форсунках к примеру), как показывает практика именно управляющий блок системы дает сбои.

Причиной проблем могут быть следующие факторы:

• естественный износ деталей;
• технические дефекты (допущенные при производстве);
• неправильная эксплуатация транспортного средства (к примеру – езда на некачественном бензине, что случается довольно-таки часто, ибо на некоторых заправках его попросту могут разбавлять);
• повреждение исполнительных элементов (попадание влаги в электронику, механическое повреждение).

Самым эффективным способом выявления проблемы является применение компьютерной диагностики. Для этого к специальному разъему подключается компьютер или специальный сканер, считывающий информацию из памяти управляющего блока.

Полученный код легко расшифровывается с помощью указанных значений, которые устанавливаются для каждой системы и указываются в списке неисправностей.

Ремонт и регулировка (с фото)

1. Открывается капот, с помощью торцовой головки на 10 откручивается моновпрыск, прокладка под ним заменяется новой.

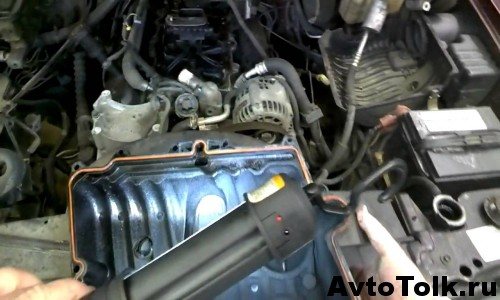

   Моновпрыск снимается торцовой головкой

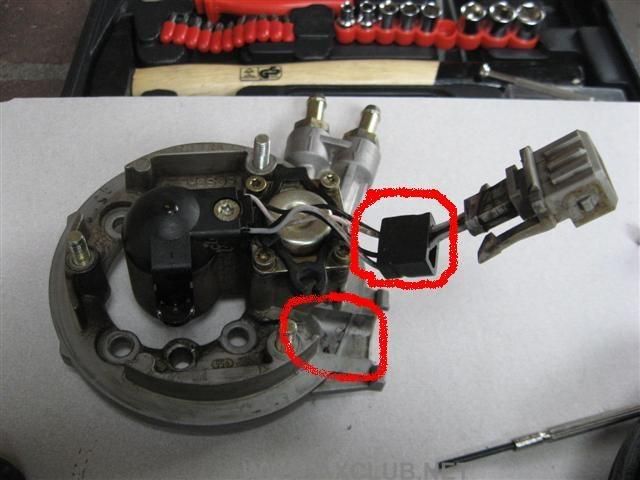

2. Тщательно проверяются контакты датчика моновпрыска. Если они окислились — зачищаются наждачной бумагой.
3. Если проблемы наблюдаются после замены свечей зажигания, в двигатель возвращаются старые свечи и он вновь проверяется на стабильность работы. Если выясняется, что проблема именно в свечах, в двигатель устанавливается другой комплект новых свечей (лучше, если они будут от другого производителя) и снова проводится проверка.
4. Крышка трамблёра заменяется новой.

5. Откручивается бензонасос, дроссельная заслонка очищается от копоти.

   Бензонасос снят, можно осматривать провода и датчик

6. Проводится визуальный анализ проводов на датчике заслонки и оценивается целостность их изоляции и плотность контактов. В повреждённых местах провода датчика обматываются изолентой.

7. Как правило, после какого-то из вышеперечисленных действий проблема неравномерного впрыска решается. Но перед установкой на автомобиль моновпрыск обязательно настраивается. С помощью мультиметра измеряется сопротивление на выходах датчика температуры поступающего воздуха. Результат замера сравнивается со значением, указанным в инструкции по эксплуатации автомобиля (ориентировочно: если температура воздуха в момент замера комнатная и составляет 25°С, то сопротивление должно составлять 1.8 кОм).

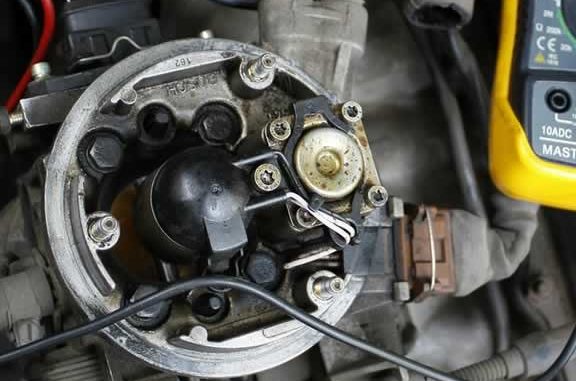

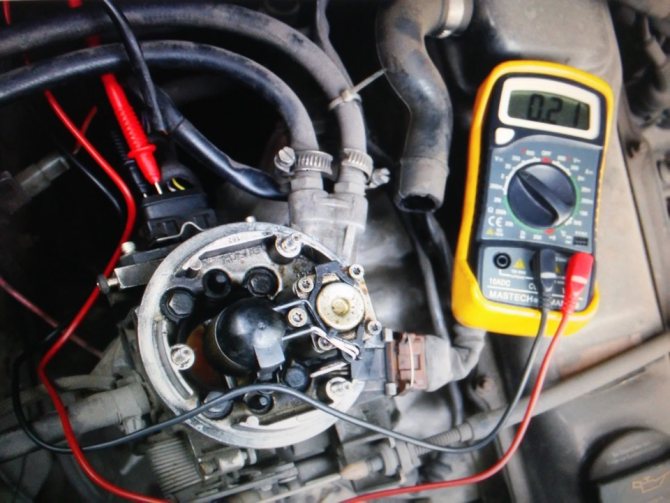

   Сопротивление на выходах датчика измеряется мультиметром

8. Далее датчик поступающего воздуха немного нагревается с помощью обычной зажигалки, при этом отслеживается изменение его сопротивления. Если оно при нагреве датчика снижается, а при охлаждении увеличивается, значит, датчик исправен и проблем с ним после установки не будет.
9. Тем же мультиметром измеряется сопротивление форсунки (на этой модели Volkswagen оно варьируется в пределах от 1,3 до 1,6 Ом).
10. Теперь в моновпрыске выставляется точный зазор холостого хода. С автомобильного аккумулятора на контакты регулятора впрыска подаётся напряжение в 12 В. Акселератор при этом устанавливается в крайнее положение. Мультиметр переключается в режим «короткого замыкания» и его контакты подключаются к регулятору на акселераторе. Необходимо добиться того, чтобы между концевиком акселератора и штоком появился небольшой зазор, ширина которого не должна превышать 0.5 мм (это расстояние проверяется плоским щупом, который вставляется в образовавшийся зазор). На мультиметре при этом должно отобразиться короткое замыкание. Если его нет, значит, зазор слишком велик и он уменьшается с помощью регулировочного болта (он находится под моновпрыском).

11. Теперь регулируется дроссельная заслонка. Блок моновпрыска устанавливается на двигатель, разъём подключается к форсунке. Также подключаются датчики положения заслонки и поступающего воздуха. Подключаются топливные трубки. После этого с аккумулятора снимается отрицательная клемма, а ключ в замке зажигания поворачивается. При этом происходит сброс всех настроек в бортовом устройстве, в том числе и настроек положения заслонки. Они автоматически устанавливаются на значения, установленные производителем по умолчанию. После сброса отрицательная клемма снова подключается.

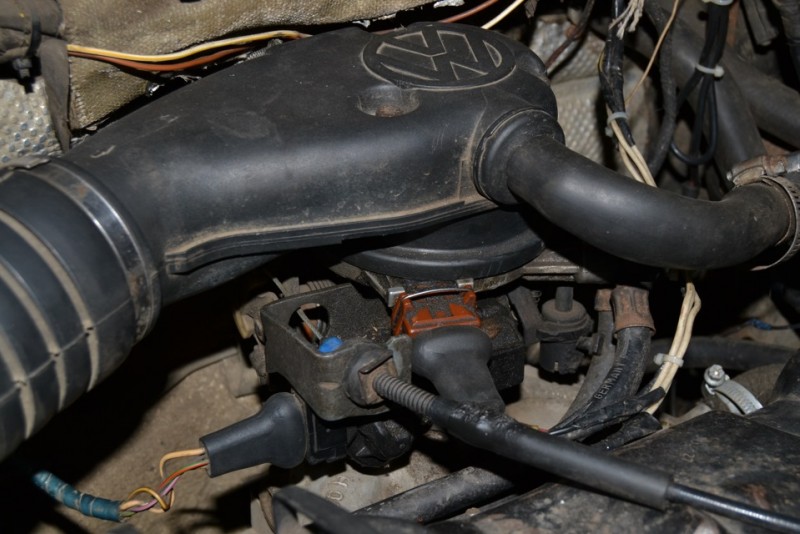

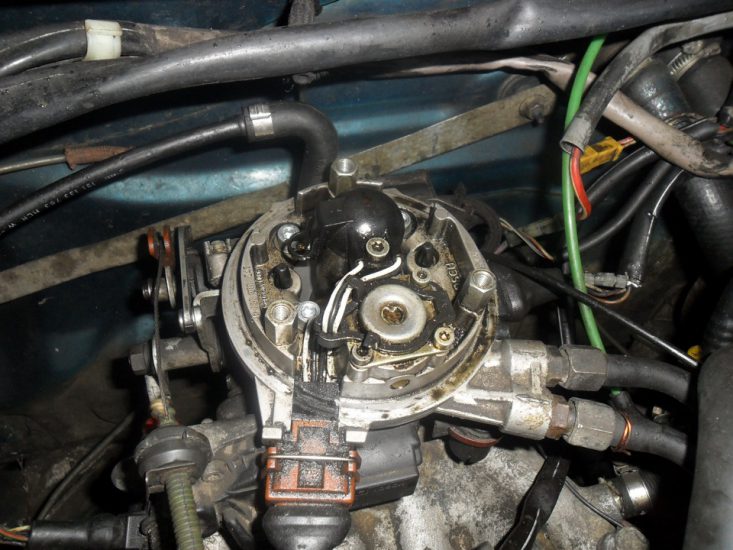

    Моновпрыск установлен, проверяются контакты заслонки

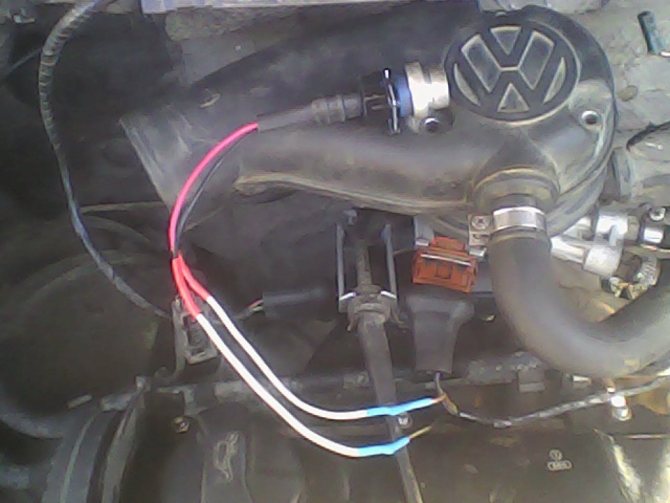

12. Мультиметром измеряется напряжение на пятом и первом контактах в разъёме заслонки (зажигание при этом включено). Оно не должно превышать 6 В. Затем мультиметр переключается на первый и второй контакты разъёма заслонки. Напряжение там должно составлять 0.184 В.

    Так контакты располагаются в разъёме дроссельной заслонки Volkswagen Passat B3

13. Если этих значений напряжения не наблюдается, то производится настройка: 4 винта на крышке заслонки ослабляются, мультиметр подключается к первому и второму контакту разъёма, крышка при этом поворачивается либо в одну, либо в другую сторону. Напряжение, фиксируемое мультиметром, при этом меняется. Как только будет найдено положение крышки с оптимальным напряжением, болты затягиваются. На этом регулировка завершается.

Видео о работе с системой

Как видно из этой статьи, при ремонте моновпрыска на Volkswagen Passat B3 автомобилисту придётся действовать методом исключения, раз за разом проверяя и отбрасывая возможные причины неравномерной подачи топлива до тех пор, пока не будет установлен настоящий «виновник». Это занимает много времени, но это единственный способ точно выявить причину неполадок. А дальше всё зависит от показаний мультиметра, который обязательно должен быть качественным (пользоваться дешёвыми китайскими приборами при выполнении этой работы категорически не рекомендуется).

Неисправности системы впрыска

К основным неисправностям наиболее часто встречаемым на автомобилях с моновпрыском относя:

• проблемы с форсункой, ее засорение или износ;
• неправильная работа электроники.

Причинами, вызывающими неисправность, могут быть:

• естественный износ элементов топливной системы;
• заводской дефект, который может проявится как сразу, так и через определенный промежуток времени;
• неблагоприятные условия эксплуатации, например, заправка некачественным бензином, в лучшем случае вызовет засорение форсунки;
• сбоящий регулятор;
• спортивный стиль вождения, вызывающий критические нагрузки на двигатель и впрыск в частности.

Для проведения диагностики необходимо подключить ноутбук с установленным специальным программным обеспечением. Автомобиль с мозгами хорош тем, что при наличии подходящего ПО для считывания информации подойдет и планшет со смартфоном. Полученная характеристика работы двигателя позволяет сузить круг поиска неисправности.

Многие автовладельцы при отсутствии возможности воспользоваться персональным компьютером, действуют по принципу «проверю внешним осмотром». Производить любые манипуляции с моновпрыском можно только при уверенности в работоспособности всех остальных систем авто. Некоторые поломки, например, если датчики имеют окислившиеся контакты, можно определить при визуальном осмотре. Окисления и загрязнения чистим без чрезмерных усилий.

После того как автолюбитель почистил форсунку и контакты датчиков требуется произвести пробный запуск. Вмешиваться в работу ЭБУ не следует. При невозможности устранить проблему желательно обратиться к профессионалам с сервисного центра.

Принцип работы

Главная функция

Основной задачей любой системы подачи топлива в камеры сгорания является его приготовление в нужных пропорциях и дозирование в необходимом объёме

При этом важно учитывать все режимы работы двигателя

Система впрыска Mono Jetronic

Среди них можно выделить следующие:

• На холостом ходу (холодный двигатель);
• Холостой ход (горячий);
• Режим малой нагрузки;
• Средней;
• Высокой;
• Торможение двигателем.

Оптимальный процесс сгорания напрямую зависит от соотношения количества молекул кислорода и бензина.

Точно приготовить смесь и учесть все параметры, меняющиеся во времени, представляется очень сложной задачей. Наиболее важные и значимые данные измеряются датчиками и принимают участие в вычислениях программы ЭБУ.

Работа системы

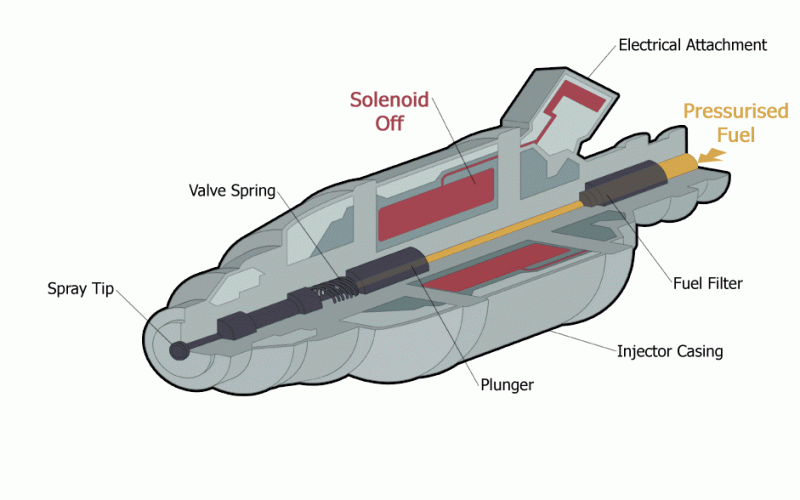

Главным элементом системы является центральная форсунка (инжектор), установленная перед дроссельной заслонкой. Подача бензина происходит импульсами, длительность которых влияет на массу горючего. Поскольку дроссельная заслонка является препятствием, то впрыск нужно выполнить точно в промежуток между ней и стенками патрубка. С этой целью сопло форсунки mono jetronic выполняют с игольчатым клапаном или шариком, прикрывающим мелкие отверстия по окружности. Оба варианта обеспечивают правильное направление потока бензина.

Отличием системы моновпрыска от распределённого является расположение форсунки относительно дроссельной заслонки и их количество. Расход воздуха у mono jetronic вычисляется по его температуре, положению дроссельной заслонки и оборотам двигателя. Причём температура косвенно показывает плотность воздуха. Чем он холоднее, тем плотнее. Температура и содержание в выхлопе кислорода, формируют динамический коэффициент или поправку.

Дозирование бензина выполняется в зависимости от массы воздуха и других параметров так, чтобы мотор работал уверенно.

Пуск холодного мотора ЭБУ воспринимает по температуре охлаждающей жидкости, измеряемой соответствующим датчиком.

Mono Jetronic

Для того чтобы через сечение открытого клапана форсунки в единицу времени проходило одно и то же количество бензина, давление должно быть постоянным. Это реализовано с помощью мембранного клапана-регулятора, установленного на блоке впрыска mono jetronic.

Работа на холостом ходу регулируется сервоприводом дроссельной заслонки, полностью открытое и закрытое положение которой определяется ЭБУ по сигналу с соответствующих конечных выключателей (контактов).

Настройка моновпрыска в гаражных условиях

Необходимые инструменты

Перед тем, как делать ремонт моновпрыска Passat B3, необходимо предварительно подготовить необходимые инструменты и дополнительные приспособления. Среди них в процессе работы могут понадобиться такие:

• отвертка;
• рожковые ключи;
• новые свечи зажигания соответствующего типа;
• торцовые головки с воротником;
• мультиметр для выполнения измерений;
• наждачная бумага для зачистки контактов;
• изолента для работы с проводами;
• плоские щипцы;
• прокладка под моновпрыск (при ее повреждении);
• крышка трамблера (при наличии трещин).

Пошаговое руководство

Процесс ремонта должен происходить в несколько этапов:

1. Необходимо сделать проверку сопротивления датчика температуры воздуха, который поступает в систему. Для этого необходимо использовать мультиметр. Полученные с его помощью значения следует сравнить с нормальными показателями, которые указаны в руководстве по использованию авто. Если температурный режим находится в диапазоне от 20 до 25 градусов, то сопротивление должно быть в пределах 1800-1900 Ом. Нагрев датчик, вы должны увидеть снижение сопротивления. Охладив — его повышение. Это нужно проверить посредством мультиметр, самостоятельно повышая и снижая температуру.
2. Следующий этап ремонта — проверка сопротивления на форсунке моно инжектора. В рабочем положении оно может составлять от 1,2 до 1,6 Ом. Вследствие того, что мультиметр не очень точно осуществляет измерения, небольшие погрешности в этих показателях все же допускаются.
3. Далее необходимо выполнить настройку холостого хода. Для этого от аккумуляторной батареи необходимо направить на контакты регулятора напряжение, составляющее 12 В. Одновременно с этим следует выставить акселератор в его крайнее положение. Затем мы проверяем наличие короткого замыкания (КЗ). Для этого щуп прибор необходимость поставить в зазор, образованный между концевиком акселератора и непосредственно самим штоком. При этом стоит понимать, если зазор будет слишком значительным. мультиметр не сможет показать наличие КЗ. В такой ситуации требуется регулировка или настройка устройства впрыска на (VW) Volkswagen Пасат Б три. Для этого нужно воспользоваться специальным винтом, расположенным в нижней части узла. С его помощью можно управлять положением концевика.
4. Как только водитель успешно отрегулировал моновпрыск, ему нужно его зачистить и провести другие работы такого же плана. Только после этого можно приступать к настраиванию положения дроссельной заслонки узла. Для того чтобы это сделать следует подключить моноинжектор. К нему следует подключить разъем форсунки. Затем нужно осуществить подсоединение разъема датчиков положения и температуры. Далее необходимо перейти к монтажу магистралей для топлива в правильном их положении. От аккумуляторной батареи водителю следует отсоединить клеммы. Как только это будет сделано, в замке зажигания необходимо повернуть ключ. Таким образом можно обнулить все предыдущие настройки. В конце остается лишь подсоединить АКБ.

Значительно упростить процесс может видео по ремонту Фольксваген Пассат Б3

Стоит обратить внимание также и на то, что после сброса системы моноинжектора нужно осуществить проверку напряжения на разъеме заслонки. Замеры необходимо провести на двух контактах — №1 и №5

При этом зажигание в машине должно быть включено. Показания мультиметра, как правило, в таком случае следующие: от 5 до 6 Вольт. Если перейти на другие контакты — №1 и №2 — прибор должен показать 0,186 Вольт. В противном случае необходимо заняться новыми корректировками системы. Вполне возможно, первая настройка узла не удалась.

Для исправления проблемы нужно открыть винт №4 на крышке дроссельной заслонки. Затем стоит к контактам №1 и №2 подключить мультиметр. После этого крышку в течение некоторого времени необходимо поворачивать, определяя напряжение в разных ее положениях. Остановиться необходимо в том случае, когда показатели на приборе совпадут с необходимыми. В итоге проблемы с оборотами должны уйти.

Что такое моновпрыск, принцип работы, отличия от инжектора

66Всем наверно известно, что существует два типа бензиновых двигателей-это инжектор и карбюратор. Но есть ещё один, который попадается не часто, это моновпрыск, принцип его работы похож как на инжектор так и карбюратор.Моновпрыск – это один из вариантов инжекторной подачи топлива в двигатель внутреннего сгорания. Его характерной особенностью является подача топлива в общую для всех цилиндров камеру. В ней смешивается воздушно-топливная смесь и направляется в тот цилиндр, который находится в открытом состоянии.

В настоящий момент выпуска автомобилей с одной топливной форсункой не ведётся, однако можно встретить относительного много машин старого производства, работающих по такому принципу.

Моновпрыск был разработан и введён в эксплуатацию в процессе ухода автопроизводителей от карбюраторов. Сначала изобрели систему с одной форсункой, а позднее – распределённый впрыск для каждого цилиндра, используемый сейчас.

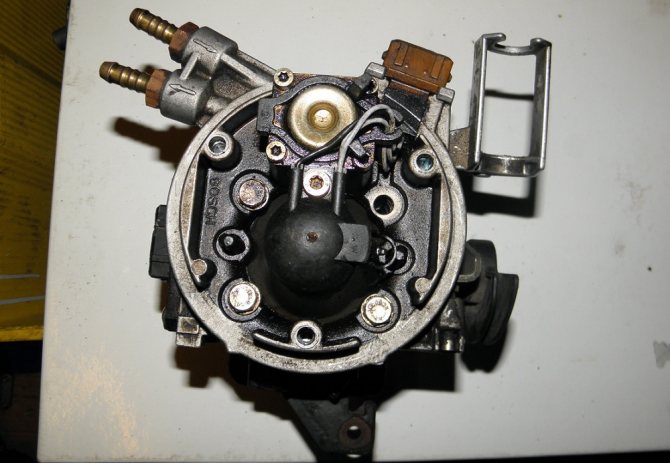

Конструкция прибора включает в себя непосредственно форсунку, работающую под давлением, датчик температуры воздуха, регулятор давления топлива и возвратную топливную магистраль. По современным рамкам давление топлива для работы моновпрыска довольно низкое. Для управления открытием и закрытием форсунки применяется электронный контроллер. За дозирование топлива отвечает электромагнитный клапан, а воздуха – дроссельная заслонка.

Регулятор давления в моновпрыске выполняет задачу стабилизации давления и предотвращения пропуска воздушных пробок после выключения двигателя (это облегчает пуск двигателя в дальнейшем).

Ключевое отличие моновпрыска от распределённого инжектора заключается в том, что здесь используется одна форсунка для всех цилиндров. У распределённого инжектора форсунки стоят на каждом цилиндре отдельно. Благодаря этому при его использовании топливо расходуется экономичнее. Кроме того, использование общей форсунки снижает срок эксплуатации двигателя.

Дело в следующем. Если форсунка начинает работать неправильно, создаётся плохая топливно-воздушная смесь, ухудшается работа двигателя, появляется дополнительный нагар, внутрь камер сгорания попадает влага и т.д. Таким образом, ухудшение состояния форсунки сказывается на всём блоке цилиндров. В случае с распределённой подачей горючего износ одной из форсунок сказывается на работе только одного цилиндра.

По сравнению с карбюраторными системами, моновпрыск позволяет быстро запустить двигатель за счёт специального клапана, запускающего все необходимые процессы.

Инжекторные системы подачи топлива (включая моновпрыск) не «страдают» таким типичными для карбюраторов болезнями, как частое засорение, забивание жиклёров, залипание иглы, необходимость регулировки в соответствии с пробегом.

Источник

Слово экспертному мнению

Почему сбрасываются настройки? Сложности, острая необходимость в «перезагрузке» блока возникает у любителей ездить на короткие расстояния. Эта проблема присуща собственникам транспорта, предпочитающим регулярно запускать мотор с одновременным нажатием на педаль газа. Как поступить?

• Двигатель заводится, прогревается. Вентилятор охлаждения должен сработать два раза. Оптимальная температура масла +80 градусов.
• Глушим силовой агрегат, отключая зажигание.
• Разъем от блока управления необходимо отключить для очистки оперативной памяти.
• Снова включается вышеуказанный разъем.

Совет подойдет для любой модификации моновпрыска.

Источник

Основные неисправности системы подачи топлива Mono Jetronic

Что это такое и как это работает

Mono jetronic это система подачи топлива, используемая в бензиновых двигателях, в повседневности, называемая моновпрыск. Разработана она была в 1975 году компанией Bosh для автомобилей Audi и Folkswagen. Управляется Моно впрыск при помощи электронного блока. Принцип работы топливной системы заключается во впрысках топлива посредством единственной форсунки, которая располагается на впускном коллекторе.

Моновпрыск

Устройство системы

Моно впрыск представляет собой устройство, состоящее из:

• Регулятора давления;
• Центральной форсунки впрыска;
• Механически приводной дроссельной заслонки;
• Электросервопривода заслонки;
• Электронного блока управления и датчиков.

Особенности топливной системы

В связи с близостью топливной форсунки жиклеру карбюратора, уровень давления в системе не превышает одного кгс/см2. Mono jetronic не определяет точного соотношения воздушной массы и топлива. Поэтому ориентироваться можно только по положению дроссельной заслонки и еще нескольким параметрам. Узнать о положении заслонки можно, при помощи устройства потенциометра, сообщающего необходимую информацию электронному блоку управления.

В результате дозировка топлива рассчитывается по нескольким параметрам:

• Положение дроссельной заслонки;
• Температура всасываемых воздушных масс;
• Частота вращения коленчатого вала.

Корректирует дозировку электронный блок управления, считывая информацию по датчикам температуры всасываемых воздушных масс и потенциометра. Дозировка меняется при увеличении или уменьшении времени впрыска.

Проверка системы

Моновпрыск система надежная, во многом, превосходящая карбюраторные, но и она порой может выйти из строя. Неисправности моновпрыска могут обернуться неприятным сюрпризом

Поэтому важно и нужно знать, как проверить систему и к чему быть готовым. К сожалению, оценить состояние электронного блока управления в домашних условиях не выйдет

При обнаружении неисправности системы нужно действовать по следующему алгоритму:

1. Убедиться в работоспособности зажигания.
2. Проверить подачу топлива.
3. Внимательно осмотреть все детали моновпрыска и убедиться в целостности предохранителя.
4. Если после предпринятых действий неисправности не обнаружено, обратитесь к памяти системы диагностики.
5. Лампочка системы диагностики расположена на приборной панели, будет загораться в своеобразном ритме, в зависимости от характера нарушения.

Данные о неисправности будут сохраняться на протяжении восьми запусков двигателя, после чего просто сотрутся. Тестирование таким способом позволит каждый раз выявлять не более одного нарушения функционирования системы. То есть для каждой неисправности необходима отдельная диагностика. В тех автомобилях где нет лампы диагностики, информацию считывает измеритель напряжения.

Как выявить код неисправности

Для того чтобы определить код неисправности системы тоже существует определенный алгоритм действий:

1. Двигатель необходимо запустить и позволить поработать на холостом ходу.
2. Вставьте предохранитель не менее чем на пять секунд.
3. Извлеките предохранитель, не прекращая наблюдение за индикатором лампочкой.
4. Запишите код неисправности (мигающие сигналы с промежутками/паузами).
5. Выключите зажигание.
6. Приступайте к устранению проблемы.
7. Сбросьте память.
8. После сброса повторите эти действия снова, чтобы выявить новые неисправности.

Если в системе больше нет нарушений, вы будете наблюдать код 4-4-4-4.

Как сбросить память

Для того чтобы осуществить сброс памяти необходимо следовать четкой инструкции:

1. Включить зажигание.
2. Подключить предохранитель, чтобы он перемкнул контакты на реле топливного насоса.
3. Не менее чем через пять секунд извлечь предохранитель.

Благодаря этим нехитрым действиям память будет стерта, за исключением тех моментов, когда вы получаете коды 2-3-4-1, 2-3-4-2. В этом случае штекер отсоединяется от блока электронного управления не менее чем на полминуты при отключенном зажигании.

Регулируем холостой ход и содержание СО

Вообще процедура регулировки холостого хода не является обязательной для автомобилей с топливной системой mono jetronic, так как эта функция автоматически осуществляется блоком управления. Проверить обороты холостого хода стоит, только если возникли сомнения или СО не совпадают с номинальным значением. Тогда необходимо произвести осмотр вакуумных шлангов, системы распыления топлива и обратиться к системе диагностики. Топливная система mono jetronic довольно сложная и, если самостоятельно не удается произвести диагностику или регулировку системы, лучше обратиться к специалистам.

autodont.ru

Выводы

В результате обзора можно выделить основные решения при выборе подержанного авто с системой впрыска топлива:

• При производстве таких двигателей не было устойчиво качественных инжекторов. Поэтому эти системы выбираются теми автолюбителями, у которых рядом есть СТО с соответствующими специалистами. Следовательно, жителю загородных мест лучше приобрести авто с моновпрыском.
• Разницы в работе моновпрыска и инжектора, с одновременным или попарным включением форсунок, практически нет. Но вторые более чаще будут требовать ремонта. Соответственно в этом варианте также лучше моновпрыск, имеющий более простую конструкцию.
• Инжектор с фазированным включением по своим характеристикам предпочтительней моновпрыска и его ремонт обойдется немного дешевле.
• Для тех автолюбителей, которые привыкли почти все работы выполнять самостоятельно, предпочтительней будет вариант с моновпрыском.
• Если владельцу не сложно будет проходить техническое обслуживание в специализированном СТО, то лучше выбирать инжектор.

Авто и мотоКомментировать
