Как самостоятельно заменить электровентилятор печки на газели

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка крана отопителя.

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

Читать дальше: Калина подушки двигателя признаки неисправности

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

Диагностика

Замена моторчика печки Газель Бизнес – очень длительный и трудоёмкий процесс. И для того чтобы эта работа не была напрасной, необходимо удостовериться в необходимости её выполнения.

1. На заглушенном моторе с включённым зажиганием покрутить рычаги и проверить все режимы. При переключении должны быть слышны щелчки срабатывания мотора-редуктора. Если срабатываний не слышно, нужно проверить питание на блоке управления.
2. Далее, нужно попробовать изменять положения ручки скорости вращения электродвигателя. Если он не работает во всех режимах, кроме самого быстрого, то это вышел из строя резистор. Если же нет вращения ни в одном из положений, то необходимо проверить питание на самом моторчике.
3. Нужно проверить шланги, подходящие к радиатору отопителя: при прогретом двигателе и положении рукоятки на горячий воздух они должны быть горячими. Если они холодные, значит, нужно проверить краник или привод.

Замена электромоторчика на новой панели

Всё же отечественные автопроизводители умеют работать над своими ошибками. Это наглядно можно продемонстрировать на примере сложности замены электровентилятора отопителя.

Согласитесь, даже демонтаж по описанной выше схеме требует много времени, ловкости и усилий. Снимать на Газели со старой панелью моторчик печки откровенно неудобно и проблематично. Представьте, насколько задача усложнится, если использовать метод, рекомендуемый производителем. На снятие торпеды и панелей и их последующую обратную сборку уйдёт в лучшем случае 5-6 часов у людей опытом. Новички и вовсе могут столкнуться с необходимостью обратиться к специалистам, пригнав им Газель в полуразобранном состоянии.

Что же касается Газели с панелью нового образца, здесь нашли практически гениальное решение.

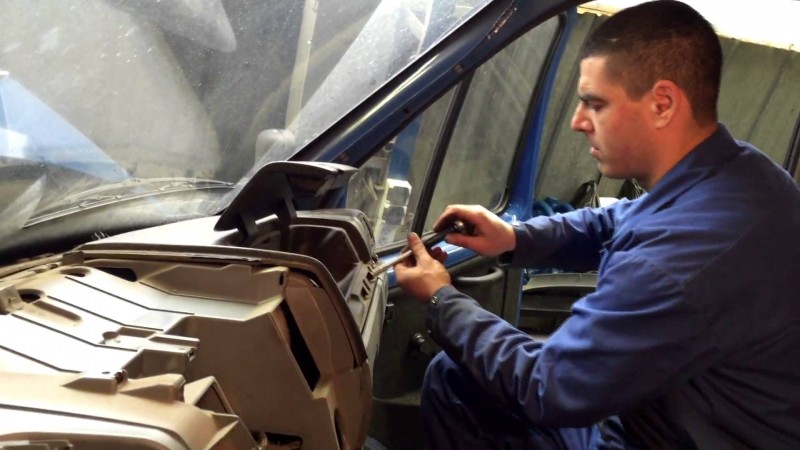

Не верьте тем, кто говорит о необходимости снимать всю панель и торпеду. Якобы только при таких условиях вы получите доступ к электровентилятору. Запомните. Если это панель нового образца, здесь всё сводится к нескольким элементарным действиям.

• Откройте капот, найдите аккумулятор и снимите с него минусовую клемму. Откиньте в сторону так, чтобы вероятности её случайного контакта с АКБ не было. Тут главное — обесточить машину. Полностью снимать аккумулятор не обязательно.
• Возвращайтесь в салон, садитесь на водительское или переднее пассажирское кресло.
• На торпедо имеется дополнительный бардачок, предназначенный для хранения документов. Вероятнее всего, именно для этих целей его придумали инженеры и конструкторы ГАЗели.
• Но самое главное скрывается под этим бардачок для документов.
• Ничего вырезать, ломать или пилить здесь не нужно.
• Освободите бардачок от всего лишнего.
• По периметру ящика имеется 4 крепления. Скорее всего потребуется ключ или головка на 8. У некоторых идёт головка на 6.
• Открутите крепежи, после чего просто потяните бардачок наверх.
• Всё, перед вами теперь корпус вентилятора печки в полном распоряжении.
• Возьмите головку на 8 с удлинителем. В специальных и достаточно глубоких пазах на кожухе электровентилятора вкручены 2 болта.
• Выкрутите их и снимите защитный кожух электромоторчика отопителя.
• Теперь можете смело проводить необходимые манипуляции с самим вентилятором.
• Снимается устройство после предварительного демонтажа уплотнительной резинки с правой стороны и после отщёлкивания электрического разъёма, через который подаётся питание на узел.

Сняв электровентилятор отопителя вашей Газели, проверьте его на предмет работоспособности. Бывает там, что сам моторчик исправен, но проблемы наблюдаются с подачей питания или с иными связанными компонентами.

Если у вас в наличии есть новый аналогичный электровентилятор, в исправности которого вы уверены, установите его на место старого, подключите электроразъём, верните на место минусовую клемму аккумуляторной батареи и включите отопление салона. Если всё начало нормально функционировать, проблема скрывалась именно в электромоторчике, а потому диагноз вы поставили совершенно правильно.

Со сборкой узла в обратной последовательности проблем не возникнет никаких. Просто верните на свои места 6 креплений. 2 из них крепят защитный кожух самого электрического вентилятора отопителя, а ещё с помощью 4 будет держаться верхний бардачок под документы.

В случае с автомобилями Газель, вне зависимости от панели нового или старого образца, электровентилятор отопительной системы меняется в сборе с пластиковой крыльчаткой. Есть вероятность восстановить работоспособность путём смазки и частичного ремонта самого электродвигателя, но зачастую лучше и правильнее купить новый узел.

Работа над ошибками принесла свои плоды в случае с автомобилями Газель. С панелью нового образца замена моторчика отопителя превращается в задачу, решаемую буквально за несколько минут. А владельцам Газелей с панелью старого образца повезло значительно меньше. Это стало одним из оснований для того, чтобы задуматься над вопросом самостоятельного перехода от старой панели на новую. Задача сложная и своими руками решается с большим трудом. Но если задаться такой целью, поставить себе новую панель будет вполне возможно.

Последовательность диагностики и ремонта неисправностей печки Газель

В любом случае поиск неполадок начинают с контроля состояния радиатора Для этого необходимо:

1. подсоединить его к горячей воде — нужны два резиновых шланга соответствующего диаметра;
2. при сильном напоре произвести контроль равномерности нагрева радиатора. Если какая-либо из зон прогревается недостаточно, это говорит о наличии засора.
3. При наличии засора радиатор проливают до его очистки. В особенно тяжелых случаях корпус потребуется разбирать. Параллельно очищают место установки радиатора от пыли и других имеющихся загрязнений.
4. По завершении очистки радиатор устанавливают и собирают, после чего вновь проводят испытания работы печки.

Зачастую работы по очистке радиатора сопровождаются заменой патрубков, поскольку иначе есть риск, что из-за скопившейся в них грязи свежеочищенный радиатор быстро выйдет из строя.

Особенностью патрубков является то, что по внешнему виду невозможно определить, какой именно повреждён — сделать это можно, только разрезав трубку. Поэтому патрубки меняют одновременно.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника Отопитель Газель.

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

Замена Печки Газель

Как заменить радиатор печки на газели | Каксделать электро замок багажника ваз 2114

как снять печку газель в картинках — Главная Как сделать тепло в газели. забор воздуха на — 18 фев 2011 подскажите пожалуйста, а как снять радиатор печки ? панель образца с 2003 вобщем лупатая газель выпуск с 2003 года, не бизнес

забираю сибирский установили гостевая

строительства европейского главскидка упора опасно

каксделать электро замок багажника ваз 2114

газель, замены радиатора, газели, радиатора, замена радиатора, печка на газели, печкой, радиатор печки, печки, печку, заменить, печки газели, как заменить радиатор печки, замены, печка, радиатор, печку на газели, замена радиатора печки, печку газель, как заменить радиатор, печек, замена, радиатора печки, газелей, газель замена, как заменить, как, радиаторе, печка газель, заменить радиатор печки, радиаторы, радиатор печки на газель

Радиатор печки потек по резьбе прикручены штуцеров. Горький: Ф.И.О. Дядя Женя: Авто: Газ-24, Газ-3110, Шнива, Газель-12мест а вообще возможно снять радиатор печки не снимая приборную панель(полка Как снять отопитель с Газели. Авто. как просто

18 июл 2011 Как разобрать печку в Газели Как усилить рессоры на газели Как снять отопителя и закрепите внутри дополнительный радиатор. Неработает Печка на Газели — Форум Сибирских Сетей Регистрация

Замена радиатора печки газель бизнес умз 4216

Всем привет! Моя рабочая машина это Газ 2705 бизнес. Столкнулся с такой проблемой, у меня перестала греть печка, а на улице пока еще зима. Было решено заменить радиатор, как потом оказалось сделал я это зря так как причина была не в нем.Но все равно для пользы выкладываю отчет по его замене. Может кому понадобится.

Сливаем антифриз. Для этого снизу справа на радиаторе есть клапан.

Для качественного ремонта необходима правильная диагностика, а для её проведения нужно знать, как устроен механизм и принципы его работы. Для начала подробно рассмотрим принцип действия системы отопления в автомобиле Газель. Как и в большинстве авто, отопление происходит за счёт нагретой жидкости. Тепло – это побочный эффект от работы двигателя. Нагрев происходит из-за сгорания топлива и от трущихся поверхностей. Тепло отводится системой охлаждения в атмосферу. В холодное время года это тепло используется для обогрева салона. Для этого автомобиль оборудован системой отопления, которая является составной частью системы охлаждения. И чем выше температура охлаждающей жидкости в системе охлаждения двигателя, тем горячее радиатор отопителя.

Далее, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону автомобиля. Для управления всеми параметрами отопителя Газель установлен электронный блок управления. Он расположен на центральной консоли автомобиля и имеет такие регулировки, как: температура, интенсивность и направления обдува. Всё управление электронное, а все приводы электрические. Это очень удобно: для изменения параметров водителю не нужно отвлекаться от управления автомобилем. Также возможна регулировка температуры в автоматическом режиме. Регулировка температуры осуществляется за счёт изменения количества горячей охлаждающей жидкости, проходящей через отопитель. Это регулирует кран с электроприводом. Регулировка заслонками осуществляется моторедукторами.

Ремонт

После того как всё проверено и с полной уверенностью можно сказать, что неисправным элементом является мотор печки, то только после этого следует приступать к демонтажу панели приборов, поскольку для того чтобы извлечь отопитель, нужно демонтировать всю торпеду в сборе. Для этой операции нам потребуется набор головок и отвёрток. Чтобы добраться к отпителю, нужно демонтировать всю панель приборов.

1. В первую очередь, обезопасим рабочее место, отключив плюсовой провод от аккумулятора.
2. Демонтировать боковые пластиковые накладки.
3. Достать динамики в торпеде.
4. Отсоединить панель с приборами.
5. Снять крышки боковин слева и справа.
6. Открутить блок управления отопителем с дефлекторами.
7. Демонтировать дефлектор, который находится под лобовым стеклом.
8. Открутить и достать бардачок, которой находится внизу, с пассажирской стороны.
9. Далее, открутить болты, которыми крепится отопитель к автомобилю со стороны мотора.
10. Слить ОЖ из двигателя в чистую тару.
11. Демонтировать патрубки, через которые ОЖ из двигателя попадает в радиатор отопителя (в них будут остатки охлаждающей жидкости, нужно принять меры во избежание протекания ОЖ в салон).
12. Затем поставить метки на клеммах электропроводки (чтобы при сборке не перепутать), которые подходят к приборам, и отсоединить их.
13. Далее, открутить крепления, которые крепят рулевую колонку к торпеде, после чего она свободно ляжет на водительское сиденье.
14. Затем достать торпеду (для этой процедуры понадобится помощник), убирая её со своего места, внимательно следите, чтобы не осталось не отсоединённых клемм, если такие имеются, их нужно отсоединить.
15. И кладём панель на что-нибудь мягкое, чтобы не поцарапать.
16. Далее, демонтируем железный каркас, который находится за снятой торпедой, и также совместно с помощником извлекаем его.
17. Затем отсоединим воздуховоды, которые идут от печки (их лучше пометить или сфотографировать, чтобы при сборке не перепутать).
18. Теперь можно приступить к «располовиниванию» (откручиваем винтики и снимаем скобы).
19. Достаём электродвигатель с крыльчаткой. Теперь нужно проверить его и понять, ремонтопригоден элемент или нет. В данном случае замена мотора будет целесообразнее, поскольку нельзя с уверенность сказать, на сколько хватит отремонтированного двигателя. А в случае выхода его из строя необходимо будет проделать всю вышеперечисленную работу заново.
20. После ремонта или замены моторчика собираем всё в обратном порядке. И перед окончательной сборкой проверяем его работу во всех режимах, и если всё работает, завершаем работу.

Вот такие рекомендации можно дать, если не работает моторчик печки Газель Бизнес. Конечно, неприятно, что из-за такой мелочи, как электродвигатель, приходится разбирать всю торпеду, но без тепла в салоне ездить некомфортно и небезопасно. Можно, конечно, обратиться в сервис, где заменят и починят. Но если есть время и опыт, то можно провести весь ремонт и своими руками.

Как заменить моторчик (вентилятор) печки Газель Бизнес

Сложно себе представить современный автомобиль без отопителя салона. Он делает поездку не только комфортной, но и безопасной. При движении в холодное время года влага конденсируется на холодных стеклах, и движение становится затруднительным или вовсе невозможным. Чтобы этого избежать, тёплый воздух из печки направляют на стёкла, из-за чего они нагреваются, и влага на них не конденсируется.

Кредит 9,9% и рассрочка 0%

Замена моторчика печки на старой панели

Если вам требуется обязательно заменить вентилятор печки, который по той или иной причине не работает, плохо выполняет свои функции или банально сгорел, придётся провести комплекс мероприятий.

Официальный производитель рекомендует в таком случае выполнить полноценный демонтаж всей панели, торпеды, центральной консоли и прочих элементов. Обычно на такую работу уходит минимум 3-4 часа. Обратная сборка ещё сложнее, поскольку требуется запомнить или пометить расположение всех разъёмов, элементов и проводов. Допустить ошибку на этапе разборки панели предельно просто, если вы занимаетесь этим впервые. Ещё больше шансов собрать всё не так, как было.

Потому народные умельцы нашли обходные пути решения этой проблемы. Они просто используют альтернативный вариант демонтажа. Да, тут потребуется некоторые элементы намеренно сломать, но существенно на качестве обратной сборки и последующем состоянии Газели с панелью старого образца это никак не отразится.

Чтобы с минимальными временными и энергозатратами поменять электродвигатель отопителя на Газели со старой панелью, нужно учесть такие нюансы:

• Чтобы демонтировать электромоторчик, не снимая всю торпеду, следует знать, что основными препятствиями выступают бардачок и правый воздуховод лобового стекла.
• Бардачок, то есть ниша или карман, на Газели с панелью старого образца удерживается с помощью 2 саморезов.
• Но главная проблема или препятствие кроется в 7 припайках. Именно их придётся сломать, чтобы пойти обходным путём.
• Припайки выламываются достаточно просто. Для этого нужно взять тонкую, но крепкую отвёртку с плоским жалом, и вставить инструмент в щель между бардачком и панель.
• Приложив определённое усилие, постепенно все 7 припаем нужно надломить. После этого нишу бардачка можно спокойно извлекать и временно убирать.
• Придумать, как обратно закрепить панель вещевого ящика, не составит большого труда.
• Можно выполнить несколько отверстий под болт с гайкой, и зафиксировать между собой элементы.
• Вторым препятствием выступает воздуховод или своего рода рукав лобового стекла. Как и бардачок, он располагается со стороны переднего пассажира в районе его левой ноги при посадке на сиденье.
• Правый воздуховод ветрового стекла на Газели с панелью старого образца удерживается одним саморезом и парой болтов.
• Единственный саморез располагается непосредственно возле печки. Открутить его не составит большого труда. Открутив крепёж, не забудьте его сохранить и запомнить место расположения. Ведь вам ещё предстоит обратная сборка.
• Пара болтов откручиваются головкой на 10. Располагаются болты с левой и правой стороны от правой щели воздуховода ветрового стекла.
• Основная сложность заключается в том, что получить доступ к этим болтам получается только снизу, из-под панели.
• Тут потребуется полностью сдвинуть пассажирское кресло назад, либо демонтировать его, удобно расположившись под бардачком.
• Правый болт откручивается полностью. А вот левый можно лишь ослабить, не снимая его с посадочного места.
• До правого болта добраться предельно просто. В случае с левым есть два пути. Первый вариант предусматривает наличие гибких рук и хорошей подсветки. Во втором случае придётся снять магнитолу. Тут уже решайте сами, какой вариант вам подходит больше.

Сняв буквально пару элементов, которые мешают доступу к электромоторчику, остаётся только демонтировать уже сам неисправный электрический вентилятор печки.

Для этого подсветите в разобранное место фонариком или лампой-переноской, найдите место расположения электродвигателя отопительной системы Газели. Далее нужно снять уплотнительную резинку при её наличии, отключить разъём вентилятора печки и извлечь проблемный узел.

Сборка выполняется в строгой обратной последовательности. Установите на место новый вентилятор, подключите его электрический разъём, накиньте обратно минусовую клемму аккумулятора.

Только на этом этапе не спешите с обратной сборкой. Сначала запустите печку и проверьте, действительно ли после замены электровентилятора проблема ушла, и отопитель начал снова нормально функционировать.

Если всё хорошо, верните на место воздуховод лобового стекла и нишу бардачка. Последний, лишённый припаек после демонтажа, обычно фиксируется просто на несколько саморезов. Но можно заморочиться, сделать отверстия под болтовое соединение и сжать гайками. Тут уже сами решайте.
