Замена электродвигателя вентилятора отопителя с крыльчаткой

Введение

Невозможно самостоятельно произвести ремонт собственного авто без знаний, касающихся устройства всех узлов. Не менее ценным считается навык читать любые чертежи. Подобные умения можно приобрести, только имея определённый опыт, который приходит с годами в процессе эксплуатации и обслуживания своего автомобиля. В нижеприведённой статье рассмотрим устройство отопителя ВАЗ-2110.

Не секрет, что исправно функционирующее устройство отопителя в «десятке» отечественного автопрома позволяет водителю и пассажирам чувствовать себя во время езды максимально комфортно. В статье рассмотрена схема подключения агрегата, представлено описание составляющих печку элементов. Информация может быть полезна не только начинающим механикам-любителям, но и опытным мастерам, у которых возникли сложности с ремонтом отопителя.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке

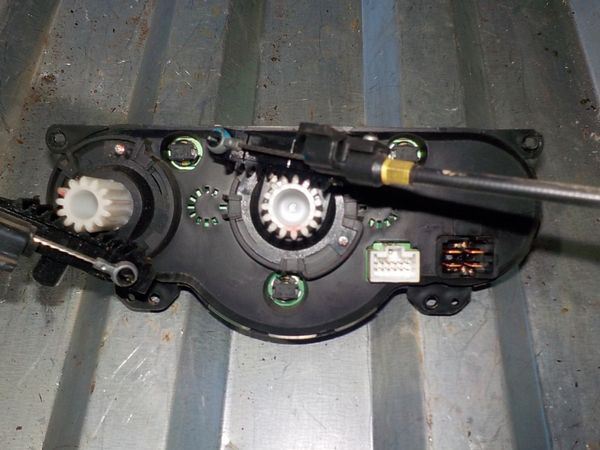

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

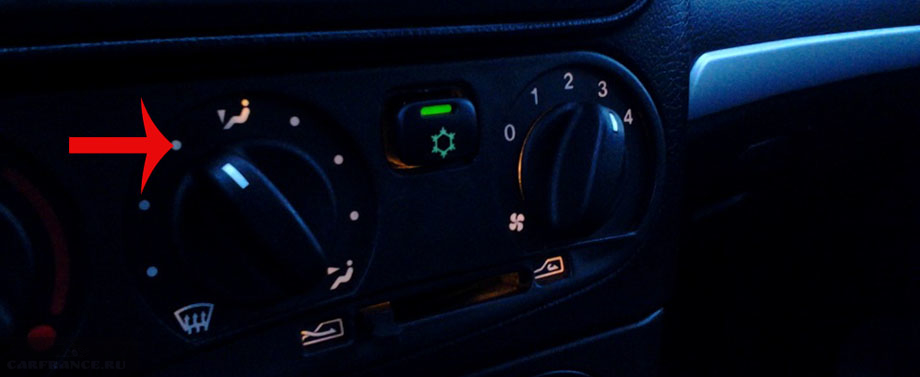

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

• радиатор;
• устройство, распределяющее воздушные потоки;
• блок СУАО;
• потолочный датчик;
• рукоятка;
• заслонка;
• моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Лада 2110 Бандитская 10 — ка › Бортжурнал › Замена мотора отопителя Ваз 2110 нового образца

К сожалению, это был быстрый ремонт, нужно было успеть сделать всё самому за 2 выходных дня, учитывая, что на улице — 15 — 18, и в гараже не слишком уж тепло, до — 10.В общем пойдем пошагово.Поломка:Ехал я ехал себе, по работе. И вдруг после одной из остановок, я завел свой автомобиль, и понял, что поворачивая регулятор мотора печки, ничего не происходит, сначала подумал ну мало ли, бывает, попробовал еще несколько раз, тишина, проверил предохранитель, всё хорошо.Поняв, что шумел мотор не от того, что его не смазывали долго а от того, что он умирает, поставил авто в гараж и было принято решение о самостоятельном ремонте, т.к стоимость мотора составляла от 1000 до 1800 рублей, а за ремонт отдал бы еще около 1000 рублей, переходим к главному:— Первое что нужно, это отключить клемму минусовую! во избежании каких — либо замыканий— Далее нужно открутить все шурупы удерживающие обшивку а именно как показано на фото желтыми стрелочками.

Далее мы снимаем жабо и видим вот такую картинку

далее для более удобного снятия вам понадобится или отогнуть обшивку или снять её, снимать трудновато т.к снизу она крепится в труднодоступных местах, но я это смог, я думаю найди и нащупать будет не трудно рукой где именно она держится поэтому пропустим этот момент.

Далее снимаем салонный фильтр, это штука слева с сеткой, там 4 крепления.В общем я обозначу все места крепления где нужно открутить, чтобы мотор отделился от радиатора

далее нужно отсоеденить естественно все фишки и аккуратно, пытаться сдвинуть часть печки влево, чтобы она вышла из пазов в правой части, особенное внимание уделите креплению слева к кузову, т.к я его к сожалению отломил, но оно не особо влияет на крепление и установку. Далее мы видим следующий кадр:. Далее мы видим следующий кадр:

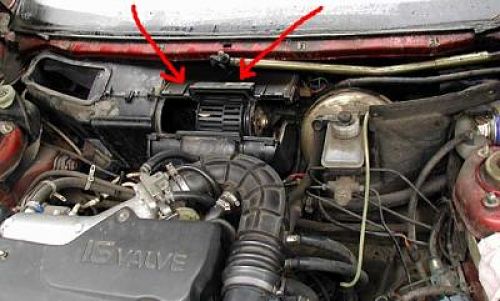

Далее мы видим следующий кадр:

Откручиваем 3 болта крепления мотора от корпуса и вынимаем)

Сборка в обратном порядке! НЕ ЗАБУДЬТЕ! ПЕРЕД СБОРКОЙ, УБЕДИТЬСЯ В РАБОТОСПОСОБНОСТИ НОВОЙ ЗАПЧАСТИ!

Надеюсь кому то хоть чуть — чуть это поможет, т.к я не нашёл для себя нормального описания как снять мотор нового образца!И в итоге пошел мучиться в минусовую погоду сам))Всем меньше поломок!

Цена вопроса: 1 430 ₽ Пробег: 134700 км

Ранее Оформление страховки ВСК Далее Установка ГБО «LOVATO» 3 Поколения

Лада 2110 Бандитская 10 — ка › Бортжурнал › Замена мотора отопителя Ваз 2110 нового образца

К сожалению, это был быстрый ремонт, нужно было успеть сделать всё самому за 2 выходных дня, учитывая, что на улице — 15 — 18, и в гараже не слишком уж тепло, до — 10.В общем пойдем пошагово.Поломка:Ехал я ехал себе, по работе. И вдруг после одной из остановок, я завел свой автомобиль, и понял, что поворачивая регулятор мотора печки, ничего не происходит, сначала подумал ну мало ли, бывает, попробовал еще несколько раз, тишина, проверил предохранитель, всё хорошо.Поняв, что шумел мотор не от того, что его не смазывали долго а от того, что он умирает, поставил авто в гараж и было принято решение о самостоятельном ремонте, т.к стоимость мотора составляла от 1000 до 1800 рублей, а за ремонт отдал бы еще около 1000 рублей, переходим к главному:— Первое что нужно, это отключить клемму минусовую! во избежании каких — либо замыканий— Далее нужно открутить все шурупы удерживающие обшивку а именно как показано на фото желтыми стрелочками.

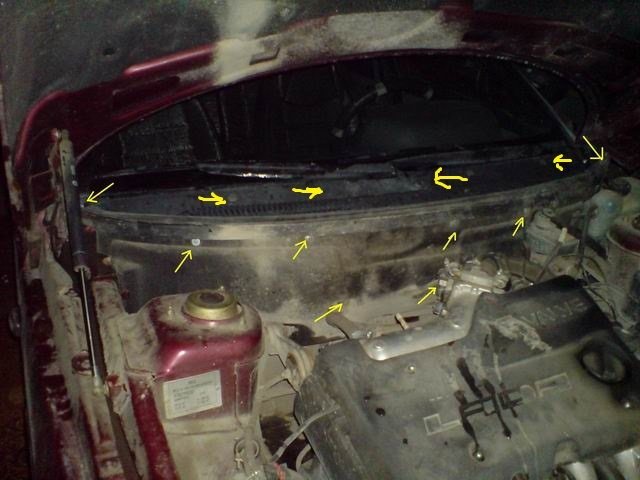

Далее мы снимаем жабо и видим вот такую картинку

далее для более удобного снятия вам понадобится или отогнуть обшивку или снять её, снимать трудновато т.к снизу она крепится в труднодоступных местах, но я это смог, я думаю найди и нащупать будет не трудно рукой где именно она держится поэтому пропустим этот момент.

Далее снимаем салонный фильтр, это штука слева с сеткой, там 4 крепления.В общем я обозначу все места крепления где нужно открутить, чтобы мотор отделился от радиатора

далее нужно отсоеденить естественно все фишки и аккуратно, пытаться сдвинуть часть печки влево, чтобы она вышла из пазов в правой части, особенное внимание уделите креплению слева к кузову, т.к я его к сожалению отломил, но оно не особо влияет на крепление и установку. Далее мы видим следующий кадр:

Далее мы видим следующий кадр:

Откручиваем 3 болта крепления мотора от корпуса и вынимаем)

Сборка в обратном порядке! НЕ ЗАБУДЬТЕ! ПЕРЕД СБОРКОЙ, УБЕДИТЬСЯ В РАБОТОСПОСОБНОСТИ НОВОЙ ЗАПЧАСТИ!

Надеюсь кому то хоть чуть — чуть это поможет, т.к я не нашёл для себя нормального описания как снять мотор нового образца!И в итоге пошел мучиться в минусовую погоду сам))Всем меньше поломок!

Цена вопроса: 1 430 ₽ Пробег: 134700 км

Ранее Оформление страховки ВСК Далее Установка ГБО «LOVATO» 3 Поколения

Ремонт вентилятора (по шагам)

Технология разборки очень проста, но действуйте аккуратно. Поскольку поломка электродвигателя кроется в износе подшипников и графитных щеток, рассмотрим, как заменить эти элементы:

1. Разбираем электродвигатель. Для этого сначала снимаем крыльчатку, а затем два пружинных фиксатора опоры моторчика.
2. Снимаем опору.
3. Выкручиваем винты крепления щеточного узла и снимаем его.
4. Аккуратно выбиваем ротор.
5. Очищаем элементы от пыли и грязи.
6. С внутренней стороны статора аккуратно отгибаем края пластины, удерживающей подшипник.
7. Выбиваем подшипник и на его место устанавливаем новый (для замены нужен подшипник №609).
8. Загибаем обратно края пластины.
9. Осматриваем состояние пластин коллектора на роторе, при необходимости их шлифуем наждачной бумагой (мелкозернистой).
10. Заменяем изношенные щетки на новые (провода изношенных выпаиваем, а на их место припаиваем провода новых элементов).
11. Отгибаем упоры пружин щеток (это позволит без проблем установить щеточный узел на место).
12. Ставим на место ротор.
13. Устанавливаем и фиксируем щеточный узел, предварительно посадив щетки в посадочные места.
14. В отверстия, которые закрывали упоры, устанавливаем пружины щетки и загибаем обратно упоры.
15. Устанавливаем опору вентилятора и крыльчатку.
16. Отремонтированный вентилятор устанавливаем на авто.

Как видно, отремонтировать вентилятор печки ВАЗ-2110 несложно, и с этой задачей вполне можно управиться в гаражных условиях, даже не имея особых навыков в ремонте авто.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

В данном случае рассматривается демонтаж нагнетателя воздуха печки нового образца, которые устанавливались на автомобили выпускавшиеся после сентября 2003 года. Такая процедура была произведена по причине отказа в работе моторчика. Как происходит замена мотора отопителя на ВАЗ 2110 листайте фотоотчет.

Дабы добраться к нему и заменить вам понадобится:

• Ключ на 10.
• Отвёртки крестообразная и шлицевая.
• Моторчик отопителя ВАЗ-2110.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора.  Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

1. Повышенная шумность, скрежет при работе.
2. Сильное снижение эффективности нагнетания воздуха.
3. Вентилятор не включается в работу.
4. Самопроизвольное изменение скорости вращения электродвигателя.
5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

• предохранителя (перегорание – причина полного отказа работы электромотора);
• резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
• контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
• клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

1. Демонтировать «жабо».
2. Снять переднюю стенку ниши, в которой размещен отопитель.
3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
4. Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

• демонтируем «жабо» и переднюю стенку;
• извлекаем воздушный фильтр;
• откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
• отсоединяем проводку;
• извлекаем корпус фильтра вместе с вентилятором;
• демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Причины неисправности

Нюансов того, что мотор отопителя стал работать плохо, может быть много. Среди них — две основные, которым может помочь небольшой ремонт, а не полная замена вентилятора. Вполне могут износиться щетки коллектора. Сами же щетки, в свою очередь, могут «прогрызать» у коллектора медные ламели, из-за чего тот не желает работать, моторчик отопителя «замолкает».

Хоть это бывает довольно редко, но могут поскрипывать или посвистывать латунные втулки подшипников скольжения. Ремонт производится путем обычного смазывания, хотя обычно это помогает ненадолго, рано или поздно электродвигатель нужно будет поменять. Так что, если уж вам все равно придется добираться до вентилятора печки, возможно, полная его замена будет лучшим выходом. К тому же — экономией вашего времени.

Замена моторедуктора печки ВАЗ 2110 старого образца

Порядок работ:

Сначала необходимо снять рычаги дворников, для чего на каждом рычаге открутите крепежную гайку.

Теперь приподнимите рычаг дворника и подденьте его отверткой, чтобы он вышел со шлицев.
Далее снимаем утеплитель капота и жабо — это пластиковая накладка, защищающая ветровое стекло от повреждений. Чтоб добраться до требуемого элемента, демонтируйте трапецию с электромотором стеклоочистителя. Трапецию нужно снимать так, чтобы не повредилась металлическая рамка. Приподняв вверх данный компонент, отсоедините штекер питания, а затем крепежный элемент.

Когда доступ к требуемому узлу будет получен, отсоедините два штекера, отвечающие за питание.

Затем открутите три винта заслонки

При откручивании соблюдайте осторожность, конструкция должна быть у вас в руках. Когда вы выкрутите все винты, аккуратно достаньте моторедуктор, его необходимо тянуть в сторону, чтоб он сошел с крепежных мест.

Устройство освобождено, можете его снимать.
Далее приступаем к установке нового моторедуктора.
При монтаже штифт рычага моторедуктора введите в прорезь рукоятки привода заслонки.
Но если рычаг моторедуктора повернут так, что не удается выполнить вышеуказанное действие, следует двумя проводами подать напряжение 12 Вольт на контакты разъема электромотора (два желтых провода), чтоб рычаг принял требуемое положение.
Установив микродвигатель, проверьте движение рукоятки привода заслонки от крайнего нижнего до крайнего верхнего положений при повороте рычага регулировки температуры в салоне.
