Меняем моторедуктор заслонки отопителя ваз 2110 на новый своими руками

Проверка нового устройства

Чтобы проверить работоспособность нового электродвигателя заслонки, следует установить позицию печки на синей точке на левой ручке. Подождав около 20 секунд, нужно запустить двигатель. Проверку нельзя провести без мультиметра. Необходимо замерить сопротивление между Х1.1 и X1.4. Если новый электродвигатель заслонки функционирует правильно, то напряжение будет составлять 800-1200 Ом (контроллеры 1333.3854, 1303.3854, 1313.3854), 3600-5000 Ом (модели 1323.3854).

Теперь необходимо проверить работу заслонки на красной отметке. В первом случае сопротивление должно быть на уровне 3200-5000 Ом, а во втором – на уровне 1200-1600. В некоторых случаях отсутствие нужного показателя говорит о неисправной работе датчика. Из-за конструкционных особенностей этот элемент в отдельности поменять нельзя, как результат, требуется замена всего моторедуктора.

Что чаще всего ломается в системе отопления ВАЗ-2110?

Если отопитель вышел из строя, то к решению проблемы необходимо подходить комплексно. Как правило, если печка перестала правильно функционировать – это свидетельство того, что вышел из строя один из компонентов системы.

Наиболее распространённые неисправности системы отопления салона автомобиля:

1. Неисправность блока САУО.
2. Поломка привода.
3. Выход из строя датчика температуры.
4. Течь в радиаторе печки.
5. Некачественная герметизация воздуховодов.

Большинство поломок отопителя в силах решить даже начинающий автомобилист. Конечно, существует ряд проблем, связанных с системой отопления, когда новичок ничего практически самостоятельно сделать не сможет. В таком случае лучше всего обращаться в сервисный центр.

Печка перестала греть? Необходимо сразу проверить качество герметизации воздуховодов, по которым движется поток воздуха. Образовавшиеся щели, через которые уходит тепло, необходимо обработать силиконом. Устранение щелей поспособствует тому, что воздух будет быстрей нагреваться и попадать в салон с достаточным количеством тепла. Еще одна проблема, которая приносит головную боль владельцам ВАЗ-2110 – течь в радиаторе. Способов устранения данного недуга не так много: либо паять и продлевать жизнь устройства, либо заменять новым.

Если после тщательного осмотра и проверки всех компонентов на работоспособность печка всё равно отказывается правильно функционировать, то убедитесь в том, что в системе не образовалась воздушная пробка, а сам радиатор не забился пылью и грязью. Это также весьма популярные проблемы, которые начинающие водители зачастую игнорируют.

Опытные автолюбители проводят комплексную проверку системы отопления дважды в год. Начинающим водителям необходимо понять устройство системы, чтобы быстро, эффективно и самостоятельно устранять любые возникшие проблемы. Это не только экономия денежных средств, но и собственного времени. Желательно иметь всегда под рукой схему, не откладывать на потом устранение возникших неисправностей. Своевременный уход и ремонт печки ВАЗ-2110 станет гарантом того, что в салоне вашего автомобиля будут комфортные условия в любую погоду.

Важные практические моменты

Некоторые сложности могут быть связаны с установкой заслонки микроредуктора. Для этой работы необходимо привлечь помощника. Для начала потребуется выполнить подключение контактов на новый мотор. Если заслонка отопителя проворачивается против хода часов, то осуществляется подача холодного воздуха. Значит, необходимо включить зажигание автомобиля и переключить датчик на системе управления отопителем таким образом, чтобы он располагался напротив синей точки. Проверка микромоторедуктора может осуществляться по противоположной схеме, которая предусматривает поворот заслонки по ходу часового механизма и установку датчика возле красной отметки. Микромоторедуктор должен провернуться больше, чем это происходит в обычном режиме. Квадрат можно обработать специальным смазочным веществом, что облегчит установку.

Во время установки мотора необходимо уделить внимание совпадению отверстий для саморезов. Приглашённый помощник должен прокручивать регулятор температуры и надавливать на электромотор

При совпадении квадратов можно говорить об удачной замене редуктора, эксплуатация которого будет осуществляться на высоком уровне.

В некоторых случаях можно наблюдать неполное вхождение квадрата по длине заслонки. Не стоит раньше времени расстраиваться, поскольку даже при вхождении микромоторедуктора всего на треть его функционирование всё равно будет находиться на высоком уровне. Редуктор потребуется ещё несколько раз прокрутить от одной отметки до другой, чтобы отопительная система зафиксировала рабочий диапазон.

https://youtube.com/watch?v=KGmGdQtoXco

Популярные проблемы

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

Схема

Причины поломки заслонки бывают разные

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Снятие и разборка отопителя на автомобиле с двигателем ВАЗ-21124

При демонтаже электродвигателя отопителя в сборе с крыльчаткой снимаем крышку фильтра очистки воздуха, поступающего в систему вентиляции и отопления салона.

Демонтировать электродвигатель отопителя можно и на автомобиле, однако для этого придется проделать все операции, необходимые для снятия корпуса отопителя в сборе. Можно лишь не вынимать корпус из моторного отсека, а только выдвинуть на достаточное расстояние.

Дальнейшей разборке узлы отопителя не подлежат. При выходе из строя лучше заменить их новыми. Детали корпуса разъединять нет смысла, т. к. обычно они не выходят из строя до конца срока службы автомобиля.

Устанавливаем снятые узлы и детали в обратной последовательности.

При установке корпуса отопителя в сборе на автомобиль следует быть готовым к тому, что корпус отопителя входит на свое место с трудом. Начинать установку корпуса следует от середины моторного щита, направляя правую (по ходу автомобиля) часть корпуса вначале в сторону правого борта и вниз, а затем вверх. Лучше проводить установку с помощником.

Ремонт моторедуктора

Если же всё-таки у вас имеется желание выполнить ремонт моторедуктора, а не просто заменить его на новый, то следующая часть нашей статьи будет вам интересна. Сразу стоит оговориться, что детали нового образца существенно отличаются от своих предшественников.

Деталь старого образца

В первую очередь рассмотрим принцип ремонта моторедукторов на ВАЗ-2110 старого образца. Такая деталь может иметь пластмассовый корпус или металлический. С первым вариантом работать намного легче, а вот моторедуктор в металлическом корпусе будет сложно снять и при этом не помять его.

Как демонтировать подобный элемент нам уже известно, так что приступим непосредственно к его разборке и выявлению неисправностей. Снимаем с вала адаптер, который вставляется в заслонку и служит для передачи вращательной энергии. Можно смело тянуть на себя, поскольку клея и стопоров здесь нет.

По всему периметру корпуса располагаются защёлки. Чтобы с ними справиться, необходимо воспользоваться плоскими отвёртками, которые нужно вогнать между язычком защёлки и корпусом. Приподнимаем проушину совсем немного и вставляем вторую отвёртку рядом с защёлкой. Половинки разомкнутся от поворотного движения. Подобные действия потребуется выполнить несколько раз по всему корпусу.

Нужно следить, чтобы не выпадали мелкие детали, которые могут затеряться. Полностью снимаем вторую половину корпуса, стягиваем вверх с оси и снимаем три шестерни. На второй половине корпуса должен остаться электродвигатель с шестернёй и валом.

Во время снятия электромотора нужно обратить внимание на червячную шестерню, на конце которой располагается сегмент, отвечающий за центровку вала и удерживающий пару шестерён в зацеплении. Деталь мелкая и может легко затеряться

В корпусе мотора имеется стопорный винт, который препятствует проворачиванию мотора внутри корпуса.

Извлекаем мотор, снимаем с вала шестерни и сегмент. Тщательно осматриваем все детали на предмет поломки и дефекта. Если ничего такого не обнаружилось, то исследуем моторедуктор дальше. В том месте, где подключаются провода, части мотора имеют фиксацию. Разгибаем подручными инструментами и освобождаем донную часть.

Опять действуем аккуратно и осторожно, чтобы ничего не сломать и не растерять. Внутри располагается постоянный магнит, который за счёт магнитного поля удерживает якорь мотора на своём месте

Чтобы не натворить беды, нужно взять агрегат в руку и нажатием пальца на вал утапливаем его. Пальцами другой руки захватываем якорь и разделяем мотор на части. Не стоит хвататься за обмотки, поскольку они легко повреждаются. Видим две щётки, которые крепятся к донной части. При помощи отвёртки оттягиваем щётки за их держатели. На конце якоря располагается шайба, которая препятствует лёгкому демонтажу щёток. Снимать шайбу нет резона.

У якоря имеется три обмотки, которые подлежат тщательному осмотру и прозвону тестером. А также осматриваем все демонтированные элементы на предмет критичных потёртостей, оплавлений, налёта копоти

Сборка моторедуктора осуществляется в обратном порядке, аккуратно и предельно осторожно

Деталь нового образца

Демонтаж моторедуктора нового образца осуществляется по аналогичной схеме, которая была описана выше. Когда деталь окажется в руках, необходимо разобрать корпус, который удерживается за счёт фиксаторов. Их нужно аккуратно поддеть плоской отвёрткой. В первую очередь нужно рассмотреть мотор на предмет наличия неисправностей. Для этого нужно подключить его к разъёму, который имеется в моторном отсеке. Микромотор подлежит разбору, для чего необходимо будет отогнуть отпрессованный бортик

Важно отметить положение, в котором находится крышка относительно корпуса. Это поможет во время сборки сохранить у электромотора правильную полярность

При нахождении неисправности в моторе потребуется заняться поисками обрыва. При работающей детали необходимо смазать её и шестерёнки на редукторе. Идеально подходит смазка на силиконовой основе, которую можно использовать при большом диапазоне температур

Возможно, потребуется осуществить замену датчика положения заслонки, на него стоит обратить внимание. Сборка детали осуществляется в строго обратной последовательности

Ремонт и замена моторедуктора печки — не самая лёгкая работа, с которой может столкнуться автовладелец. Но и ничего сверхсложного в этом также нет. При наличии желания, минимального опыта и фантазии можно успешно устранить проблему с автомобильной системой отопления и создать комфортный климат в салоне своей «десятки».

Общие сведения о заслонке отопителя и моторедукторе

Замена моторедуктора в Ваз 2110

Как известно, автомобильный отопитель салона способен заполнять салон не только тёплым, но также и холодным воздухом. Заслонка отопителя регулирует скорость установления заданного температурного режима автомобильного салона.

Перечень основных функций моторедуктора отопительной заслонки:

• поддержание оптимального температурного режима;
• моторедуктор заслонки отопителя также отвечает и за скорость создания должного температурного режима;
• определяет эффективность функционирования непосредственно самого отопителя.

Объективные причины, которые непосредственным образом свидетельствуют о наличии неисправности отопительной заслонки и моторедуктора:

• отопитель перестал заполнять салон автомобиля холодным или горячим воздухом;
• после 15-20-ти минутного функционирования отопителя, изменения температурного режима не наблюдается;

Замена моторедуктора Ваз 2110

скорость заполнения соответствующим воздухом автомобильного салона слишком низка и практический эффект функционирования отопителя почти незаметен.

Алгоритм проведения самостоятельной замены моторедуктора

Итак:

первостепенно необходимо подготовить соответствующий инструментарий: отвёртка крестообразной формы длинная и короткая, гаечный ключ «десяточка» рожкового типа;

Замена моторедуктора на Ваз 2110

• стеклоочистители(см.Замена стеклоочистителей ваз 2110 собственными силами) заключены в специальный предохранитель — резиновый колпачок (их из него нужно вынуть);
• вначале необходимо отвинтить ключом на десять контактную гайку;
• жабо заключено в четырёх декоративных заглушках, от которых его необходимо освободить, это откроет прямой доступ к саморезам;

Замена моторедуктора отопителя Ваз 2110

• на боковых плоскостях жабо располагаются две гайки, которые необходимо отвинтить;
• в отсеке электродвигателя располагается резиновый уплотнитель, его оттуда необходимо вынуть;

Ваз 2110 моторедуктор заслонки

• пришло время выполнить демонтаж жабо, для этого вначале нужно выполнить отсоединение трубопровода;
• саморезы удерживают термические радиаторы электродвигателя, поэтому их нужно открутить;

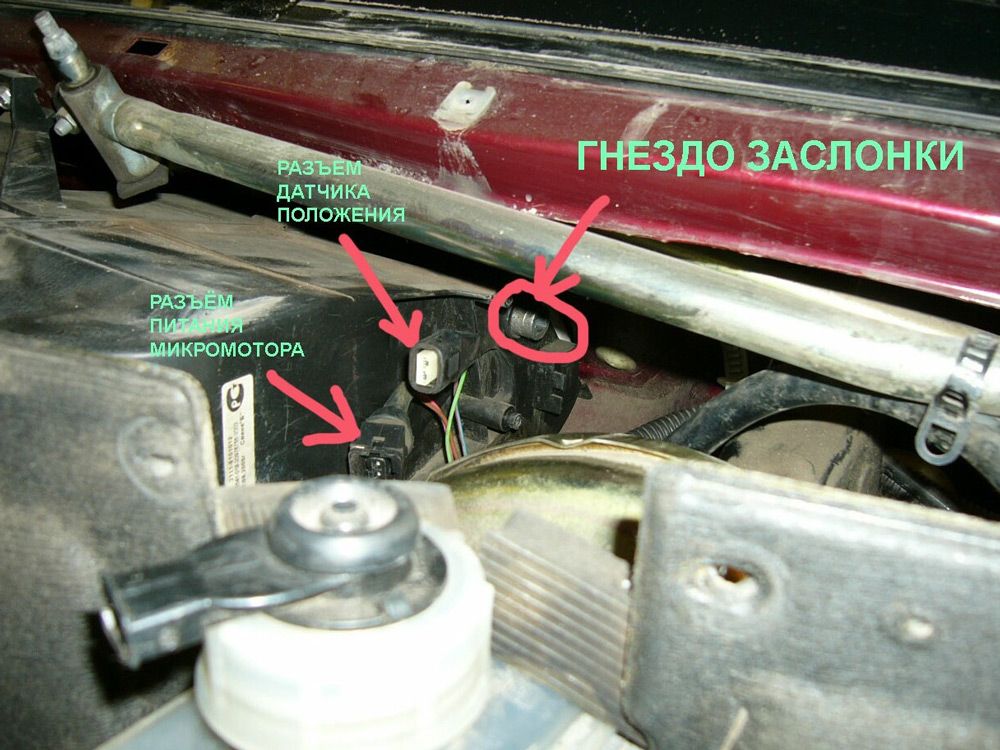

• сам же мотор заслонки расположен в левой части отопителя, практически рядом с тормозным вакуумным усилителем;
• удерживают мотор заслонки три крепёжных винта;
• отвёрткой крестообразной формы необходимо отвинтить два винта, которые расположены на верхней плоскости;

Ваз 2110 моторедуктор нового образца

• после чего необходимо снять винт снизу, предварительно его отвинтив отвёрткой, но только крестообразной формы;
• теперь представилась полноценная практическая возможность выполнить демонтаж электрического мотора;
• вначале необходимо снять колодку, именно наименьшего размера;
• вторая колодка, которая имеет больший размер, удерживается проволочным креплением (его необходимо разомкнуть);

Ваз 2110 моторедуктор отопителя

сборка отопительной заслонки выполняется после установки нового моторедуктора, строго в обратной последовательности.

Неэффективное функционирование отопителя далеко не всегда связано непосредственно с моторедуктором отопительной заслонки, и об этом всегда следует помнить.Иногда могут быть вовсе иные причины, в частности:

• электродвигатель отопителя не получает должную степень напряжения и вследствие разрыва электроцепи;
• автономная система управления имеет программный и функциональный дефект и т.п.

Наиболее объективным практическим показателем неисправности моторедуктора заключается именно в скорости наполнения автомобильного салона воздухом заданной температурой. Если вообще соответствующая вентиляционная регуляция не происходит, то скорее всего, причина заключена именно в проводке отопителя.
Для каждого функционального элемента отопителя необходим определённый уровень напряжения. Об этом всегда следует помнить, как только наблюдается сбой в работе моторедуктора или отопителя.

Ваз 2110 снятие моторедуктора

Цена самостоятельной замены моторедуктора отопительной заслонки невелика, в отличие от соответствующей услуги в автосервисе. Главное, выработать точное представление функционирования отопителя в целом и чётко понимать роль в процессе функционирования моторедуктора отопительной заслонки.
Представленная выше инструкция специально напечатана здесь для выполнения замены своими руками

Однако, дополнительное изучение фото и видео — материалов является обязательным условием проведения успешной замены.
Главное обращать особое внимание на строение основных функциональных элементов отопителя, тогда трудностей в ходе самостоятельной замены не возникнет

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

 Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

 Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

 Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.  В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана. Управление отопителем осуществляется по командам от электронного блока управления.

Назначение и конструкция моторедуктора

Моторедуктор печки ВАЗ 2110 (или сервопривод) служит для автоматизированного управления заслонкой отопителя салона. Заслонка отопителя регулирует температуру подаваемого в салон автомобиля воздуха. Это нововведение компании АвтоВАЗ пришло на смену устаревшей тросовой системе, применявшейся для управления заслонкой печки в классических моделях.

Мотор редуктор ВАЗ-2110 выпускается в двух вариантах: нового и старого образца. Моторчик старого образца – металлический, с тягой для соединения с приводом заслонки. Моторедуктор нового образца – пластиковый, с хвостовиком вала, соединяющимся непосредственно с механизмом заслонки.

Устройство моторедуктора простое. Моторчик, уложенный в пластиковый или металлический корпус, с номинальным напряжением 12 вольт, вращает систему из зубчатых пластиковых шестерен. Цель этой системы – понизить частоту вращения выходного вала и увеличить на нем крутящий момент. Выходной вал воздействует на тягу или на привод заслонки.

Управляется привод отопителя от электронного блока управления, который расположен на торпеде под рукоятками регулирования отопителя. Реверс мотора осуществляется за счет изменения полярности подаваемого напряжения. Обратную связь с блоком управления обеспечивает датчик положения.

Моторедуктор печки ВАЗ-2110 находится с левой по ходу движения стороны подкапотного пространства под верхней пластиковой защитой. Крепится к корпусу печки тремя винтами.

Замена моторедуктора печки на ВАЗ 2110: правила установки

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается

Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену

Как снять и заменить моторчик печки на ВАЗ-2110, 2111 и 2112

Всем привет. Сегодня мы вам расскажем как добраться к моторчику печки ВАЗ-2110 и снять его для ремонта или замены. Процедура относительно несложная, сам отопитель разбирать не придется и это большой плюс, ибо разобрать его действительно не так просто как кажется. Итак, поехали для начала следуя инструкции снимаем накладку и облицовку лобового стекла, правую шумоизоляционную обивку и сам стеклоочиститель.

Первым делом отключаем аккумулятор. Затем отключяем разъем плюсовой моторчика печки:

Затем, получив доступ откручиваем гайку крепления массы моторчика печки:

Берем крепкую плоскую отвертку и аккуратно отщелкиваем защелки корпуса печки, осторожно, они пружинят, не потеряйте их из вида
