Устройство, принцип работы и выбор мультиклапана для гбо автомобиля

Правильная установка DGI Digitronic Maxi 2

Монтаж блока сводится к выбору места установки в подкапотном пространстве кузова автомобиля, прокладке жгута проводки и подключению разъёма к компьютеру.

При этом важно отметить несколько условий:

• монтировать устройство необходимо вдали от потенциально нагреваемых элементов двигателя
• обходить подвижные детали
• избегать набегающего потока воздуха и возможные попадания загрязнений
• ставить ЭБУ нужно разъёмом вниз (согласно схеме)

Распиновка разъема digitronic maxi 2

A1	Инжектор _1_бензина _ECU	A2	Инжектор _2_бензина _ECU	A3	Инжектор _3_бензина _ECU	A4	Инжектор _4_бензина _ECU
B1	Инжектор _1_бензина	B2	Инжектор _2_бензина	B3	Инжектор _3_бензина	B4	Инжектор _4_бензина
C1	Инжектор _1_Газ	C2	Инжектор _2_Газ	C3	Инжектор _3_Газ	C4	Инжектор _4_Газ
D1	Сигнал замка зажигания	D2	Давление Газ	D3	Вакуум- метрическое давление	D4	Лямбда-зонд
E1	Температура Газ	E2	Температура редуктора	E3	Уровень Газ	E4	Светодиодная панель данные
F1	Питание светодиодной панели	F2	Питание датчика давления	F3	RXD диагностические разъёмы	F4	TXD диагности-ческие разъёмы
G1	+12 Форсунки	G2	Заземление «земля» (выход)	G3	+12 Аккумулятор	G4	Заземление
H1	+12 Форсунки	H2	+12 Клапан Газ	H3	+12 Аккумулятор	H4	Заземление

Возможные неисправности и поломки

Как и любой элемент системы, газовый клапан ГБО подвержен поломкам, а поскольку, как мы выяснили выше, этот элемент системы выполняет запорную функцию, без его исправной работы, автомобиль, скорее всего, на газ не переключится. И хотя стоимость этого узла системы не велика, не всегда есть возможность приобрести новый клапан ГБО, поэтому, чтобы отремонтировать поломанный нужно иметь представление о наиболее часто встречающихся поломок этого элемента.

Загрязнение механизма

Электромагнитный клапан ГБО работает в подкапотном пространстве, это значит он подвергается воздействию пыли, грязи, ржавчины, окалинам и прочего мусора, который может попасть во внутрь устройства не давая тем самым открыться клапану. В этом случае поможет разборка и простая чистка устройства от посторонних предметов.

Засорение фильтра

Большинство клапанов, которые устанавливаются перед редуктором имеют фильтр грубой очистки, который хоть и не имеет отношения непосредственно к поломке клапана, но может провоцировать нестабильную работы всей системы ГБО или вовсе не давать возможности переключиться на газ. В этом случае фильтр следует заменить. Делать это рекомендуется не реже чем 2 раза в год или каждый 10 000 км пробега (в зависимости от того, что наступит раньше).

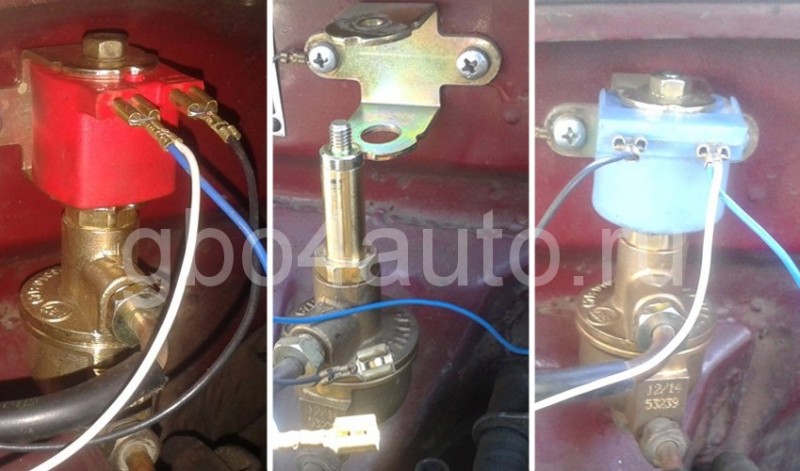

Поломка катушки

Неисправность электромагнитной катушки можно отпределить измерив сопротивление катушки мультиметром. В этом случае клапан работать не будет, а автомобиль не будет переключаться на газ. Катушку можно заменить на аналогичную, подобрав новую по подходящим параметрам.

Окисление контактов клапана или обрыв провода

Еще одной довольно распространенной поломкой являются окисление контактов. Особенно часто эта неисправность проявляется с началом сезона дождей. В этом случае следует проверить исправность проводки и аккуратно зачистить все контакты, чтобы убрать их окисление. Также довольно часто встерчается обрыв проводки, которая подает +12v на катушку клапана ГБО. Проверить обрыв провода можно с помощью тестера или автомобильной лампы.

Плюсы и минусы

ГБО 5-го поколения имеет больше плюсов, чем системы предыдущего поколения:

1. Слабое место 4-го варианта — газовые инжекторы, которые быстро закоксовываются из-за того, что установка оборудования производится в камеру сгорания. В более новейшей системе совместно с газом в инжекторы поступает малое количество бензина. Закоксовки исключается.
2. Чтобы прогреть редуктор в 4-й генерации, систему нужно было подключать к печке. Это предполагает вмешательство в систему трубопровода, где идёт охлаждающий антифриз. При малейшей разгерметизации оборудование выходит из строя. В пятой генерации редуктор не предусматривается. В охладительную систему вмешиваться нет необходимости.
3. ГБО 4 или 5 поколения имеют отличия в техническом обслуживании. Сравнение в пользу последней версии, где не нужно делать такие обязательные профилактические мероприятия, как ремонт газовых форсунок и редуктора. Регулировка подачи смеси полностью компьютеризирована. Поменять фильтр одновременно с заменой масла не составит труда. Любые мусорные фракции задерживают насосный и магистральный фильтры.
4. Мощность двигателя (например, турбированного TFSI) остается такая же, как и на бензине. Этот показатель абсолютно не страдает, чего не скажешь о всех предыдущих версиях ГБО.
5. ДВС авто, который работает с жидкой фазой топлива, находится в более щадящих условиях, чем при паровой фазе подачи газового топлива. Это значит, что межремонтный пробег мотора продлевается.
6. Автомобиль переходит со штатного топлива на жидкий газ за пару минут независимо от того, мороз на улице или жара.
7. Работа рампы с инжекторами у пятого поколения происходит в том же режиме, что и на бензине, двигатель разницы не ощущает.
8. Качество трубопроводов на порядок лучше в пятом поколении. Они долговечнее и выдерживают более высокое давление, потому что изготовлены из армированного пластика.

ГБО 4 поколения плюсы имеет, тоже, например более демократичная цена и адаптированные комплектующие к низкому качеству газа. Это относится к таким производителям, как Альфа, Lovato. Несколько дороже Zavoli и Omvl. Что касается Стаг, есть бюджетные и премиум-модели.

Минусы газового оборудования 5-го поколения:

1. Более технологичное оборудование всегда дороже. Однако в данном случае это отличие довольно существенно. Пятая генерация может стоить в два или три раза выше. Это одна из причин, почему жидкая подача газа в двигатель пока не нашла своего большого распространения.
2. Высокая требовательность оборудования 5-го поколения к качественным характеристикам газа, из-за которого есть вероятность выхода из строя газового насоса и форсунки.

ГБО с жидким впрыском газа отличается тем, что не сможет функционировать на метане. Используется только пропан-бутан. Это является минусом, так как метановое топливо более экологичное и дешевое.

Перед тем, как выбрать газобаллонное оборудование для своей машины, нужно тщательно разобраться, в чем разница ГБО 4 и 5 поколения, рассмотреть преимущества и недостатки. И только потом принять окончательное решение, какое оборудование приобретать. Если нет доступа к качественному газу, лучше остановить выбор на 4-м поколении. Если машина имеет сложную топливную систему с электронной начинкой, установить на неё можно только высокотехнологичное ГБО пятой генерации. Придётся искать АЗС, заслуживающую доверия.

Читайте далее:

Газовое оборудование 3 поколения: принцип работы, установка, плюсы и минусы

В чем заключается принцип работы ГБО 6 поколения

ГБО 5-ГО поколения

ГБО на непосредственный впрыск: в чём отличие, как установить?

ГБО 2-го поколения

Схема подключения гбо политрон

Очень часто установив на автомобиль газовое оборудование 4 поколения, пользователи не довольны расходом топлива или динамическими характеристиками автомобиля. Это заставляет ездить в сервисный центр для дополнительной регулировки ГБО. Хорошо если мастера понимают, как решить проблему. Бывают же ситуации когда ездить на регулировку ГБО смысла нет. Это происходит если сотрудники фирмы установщика плохо разобрались в принципе настройки, а не редко встречается вообще абсурдное мнение – автонастройка итальянских систем решает все проблемы. Нет автонастройка сделает минимум – чтобы машина хотябы не глохла. Остальные настройки необходимо проводить вручную используя диагностическое оборудование.

Что значит правильная настройка ГБО?

Много раз говорилось, писалось и самое главное есть во всех инструкциях к автомобильному газовому оборудованию – при правильно настроенном ГБО 4 поколения время бензинового впрыска остается одинаковым при работе на бензине и газе. Сделать так, чтобы время впрыска не менялось – это и есть задача настройщика ГБО. Обратимся например к инструкции для газового оборудования 4 поколения OMVL – Настройка топливной карты. Читаем с пункта 4.4.1 Modify the map (Коррекция топливной карты). И остальные системы ничем не отличаются. Это главное.

Установка и принцип работы

Установка

Следует отметить тот факт, что разные установщики систем газобаллонного оборудования устанавливают на автомобиль разное количество электромагнитных газовых клапанов.

1. Наиболее дешевая и распространенная схема – это установка одного ЭГК непосредственно на редукторе-испарителе.
2. Более дорогая схема подразумевает наличие уже двух запаралеленных клапанов ГБО: один устанавливается на редукторе, второй на расходной магистрали  мультиклапана или после мультиклапана и перекрывает подачу газа в магистраль.
3. Последний, наиболее надежный и дорогой вариант насчитывает три, запаралеленных между собой, устройства: первый по прежнему находится на редукторе, второй (резервный или страхующий) устанавливается перед редуктором, и третий – на/после мультиклапана, около баллона.

Принцип работы

Принцип работы клапана ГБО заключается в следующем:

• Изначально клапан ГБО находится в закрытом состоянии.
• После того, как автомобиль готов переключиться на газ, ЭБУ (или водитель нажимая кнопку «газ-бензин») подает сигнал (+12 v) на катушку ЭГК, срабатывает магнитная катушка, поднимая запорный клапан (при этом слышен характерный щелчок).
• После открытия электромагнитного клапана ГБО газ поступает в фильтр грубой очистки, а дальше в редуктор-испаритель.

Рейтинг гбо 4 поколения и цена оборудования

Прежде чем покупать устройство, необходимо решить какое гбо лучше. По отзывам потребителей, газобаллонное оборудование 4 поколения, несмотря на цену и специфичность установки, выигрывает по всем показателям

Прежде, чем гбо выбрать, следует обратить внимание на производителя

Итальянское гбо Lovato

Приспособлено к изменчивым погодным условиям. Изготовлено из алюминия, имеет защиту от влаги и помех. Ресурс форсунок рассчитан на 100 км. Цена за комплект – от 11 тыс. руб.

Stag

Польский производитель дает гарантию 3 года на свое оборудование. Виды гбо 4 поколения представлены тремя блоками управления для 4-цилиндровых двигателей. Газовый клапан – выносной. Стоимость – от 27 тыс. руб. за комплект.

OMVL

Изготовлено из алюминия, присутствует защита от воды, но защищенности от помех нет. Ресурс форсунок рассчитан до 300 тыс. км пробега. Цена на оборудование польского бренда – от 15 тыс. руб.

Tartarini

ПОСМОТРЕТЬ ВИДЕО

Несмотря на несомненное качество итальянской продукции, нельзя не учитывать, что электромагнитные клапаны и полимерные мембраны быстро выходят из строя. Если в устройстве появится примесь газа, оборудование вообще выходит из строя. Стоимость за комплект достаточно высокая.

Классы безопасности

Существует три категории мультиклапанов:

• класс «А»;
• класс «B»;
• класс «Евро».

Класс «А» активно используется на территории нашей страны. Такие мультиклапаны имеют ограничитель наполнения баллона и клапан сброса слишком высокого давления. Такое может произойти, например, при полной заправке баллона на улице в холодное время года и последующем перемещении автомобиля в теплый гараж.

Скоростной клапан задействуется, если газ из баллона начинает выходить со слишком большой скоростью. Обычно это происходит при повреждении трубопровода. После его срабатывания газ подаваться не будет. Для возврата шарика в штатное положение, необходимо закрутить винт, расположенный на мультиклапане.

Важно!
На текущий момент законодательство многих стран, среди которых и Россия, запрещает устанавливать мультиклапан класса «А».

Класс «B» – один из самых простых видов мультиклапанов. Он оснащается клапаном отсечки и поплавком, ограничивающим возможность наполнения резервуара с газом на уровне 80% от полного объема.

Некоторые народные умельцы удаляют этот ограничитель с целью увеличения пробега на одной заправке, но это делать категорически запрещено! Отсутствие клапана сброса давления приведёт к тому, что при росте давления внутри резервуара лишний газ не будет сброшен и случится разрыв емкости.

Класс «Евро» – оптимальное решение. Это наиболее безопасная разновидность мультиклапанов. В отличие от устройств класса «A» оснащается пожарным клапаном, который задействуется при росте температуры. В результате разрушения плавкой вставки происходит снижение давления, поэтому удаётся предотвратить разрыв баллона. В России разрешено устанавливать только мультиклапана класса «Евро».

Обзор мультиклапанов от основных производителей

Все известные основные производители ГБО занимаются выпуском различно укомплектованной продукции. Все компании предоставляют гарантию и возможность технического обслуживания. Самыми востребованными являются изделия таких фирм:

1) Tomasetto (Томасетто).

Мультиклапан Томасетто изготовляет итальянская компания. Они отличаются безопасностью, надежностью и простотой в обслуживании.

Компания выпускает клапаны трех видов.

— Tomasetto AT₀₀ состоит из клапана с поплавком для выброса газа, вентилей, чтобы перекрывать заправочный и расходный каналы и штуцеров. Его относят к классу «В».

— Tomasetto AT₀₁ имеет пружинные и скоростные клапаны, относится к классу «А».

— Tomasetto AT₀₂ — современное устройство, которое имеет электроклапан, встроенный в изделие. Отличается наличием пожарного клапана.

Весь ассортимент клапанов от Tomasetto различают согласно вида баллона (тороидальный, цилиндрический), угла установки (0⁰, 30⁰, 90⁰), типа работы (электрический, механический), размера.

В тоже время существуют разные комплектации: с/без контрольной стрелки, наличие катушки, наличие заправочного устройства и т.д.

Производитель дает гарантию на 12 месяцев.

2) Lovato (Ловато).

Мультиклапан Ловато – достаточно бюджетный вариант, который легко настроить. Передняя часть состоит из отверстий, через которые входит и выходит газ, индикаторной стрелки и вентиля для перекрытия расходного и заправочного каналов.

Задняя панель состоит из топливнозапорной трубки, резинового уплотнительного кольца, привода датчика уровня, заглушенного технологического отверстия под клапан сброса паровой фазы, скоростного клапана и механизма для отсекания газовой смеси.

Из-за распространённости мультиклапанов Lovato, их часто подделывают. Поэтому безопаснее установить сразу всю систему газового оборудования, в которой все детали подобраны друг под друга.

3) BRC (БРС).

Мультиклапан БРС является частью элитных и дорогих систем газобаллонного оборудования.

Фирма выпускает в основном системы четвертого поколения ГБО. Компания является новатором и постоянно внедряет новые технологии при производстве своих изделий, поэтому занимает лидирующие позиции на мировом рынке газобаллонного оборудования.

Производитель «BRC» зачастую пользуется системами 4 видов:

— BRC Sequent Alba

— BRC Sequent 32

— BRC Sequent Plug and Drive

— BRC Sequent Direct Injection

4) Atiker (Атикер)

Мультиклапан Атикер – многофункциональный электромагнитный клапан последней модификации. Мультиклапаны Atiker имеют предохранительный клапан, что является основным их отличием среди других типичных товаров. Наличие этого клапана способствует перекрытию газа если обнаружена его утечка, которая может произойти через обрыв газовой трубки под днищем автомобиля или под капотом.

Гарантия от компании Atiker будет действовать на весь товарный ассортимент в течении 2 лет.

Мультиклапан ГБО – очень важный элемент в конструкции газобаллонного оборудования, благодаря которой обеспечивается безопасность как автомобиля, так и водителя. Поэтому стоит выбирать только качественные и надежные клапаны от проверенных производителей. На сегодняшний день лучшим вариантом будет установка мультиклапана «EURO» класса.

Комплектация баллона

После выбора с типом, размером, и производителем баллона смотрим что входит в комплектацию баллона

Тор

Для баллона типа «Тор» должны быть:

• вентиляционная трубка (сапун), которая выводится под автомобиль;
• крышка с уплотнителем для создания герметичной камеры, которая при аварийных ситуациях не пропустит поток газа в салон, а разрешит ему выходить через вентиляционную трубку наружу за пределы автомобиля;
• хомуты;
• болты крепления с гайками и шайбами;
• оригинальные болты крышки которые можно быстро открутить без инструмента и вручную перекрыть запорный клапан на мультиклапане;
• паспорт на баллон.

Цилиндрический баллон («Сигара»)

Для «сигары» должна быть:

• вентиляционная коробка с прокладкой и крышкой;
• ленты крепления;
• две вентиляционные трубки(сапуны);
• гофра соединяющая вентиляционную коробку с вентиляционными трубками;
• хомуты для затяжки гофры;
• ленты для крепления баллона;
• паспорт на баллон.

ВАЖНО чтобы сама крышка и уплотнитель крышки торового баллона были целыми, точно так же и у вентиляционной коробке сигары, уплотнительная резинка должна быть целой ровно как и корпус и крышка коробки. Все вентиляционные шланги должны быть без повреждений и обжаты хомутами

Подключение и магистраль

После установки редуктор подключают к расходной газовой магистрали проходящей под кузовом автомобиля. Выбор материала для расходной магистрали на усмотрение заказчика, но преимущественно за термопластиковой трубкой(обычно на карбюраторный легковой автомобиль используют 6 мм магистраль).

Магистраль прокладывают вдали от горячих и подверженных постоянному движению частей. Для монтажа используются скобы с саморезами и пластиковые одноразовые стяжки (скобы и саморезы желательно чтоб были оцинкованные, а лучше нержавеющими, а стяжки устойчивыми к атмосферным влияниям и озоностойкими).

Способы монтажа

Классификация мультиклапана связана и монтажными особенностями. Они заключаются в типах баллонов, которые бывают цилиндрическими, тороидальными внешними и внутренними.

Для любых баллонов мультиклапан размещается внутри коробки для вентиляции с выходящими наружу шлангами. Такая конструкция вызвана тем, что при разгерметизации мультиклапана нужно предотвращать проникновение газа в салон машины.

Монтаж с цилиндрическими баллонными емкостями подразумевает три варианта:

• Использование колпака (материал — силикон);
• Использование цилиндра со съемной крышкой, который приваривают к газовому баллону;
• Использование специального корпуса с крышкой из пластмассы, а так же с двумя фланцами, из которых выходят шланги вентиляции.

Баллон в виде тора, имеющий внешнюю горловину, допускает вентиляционный блок из пластмассы или силикона. Вентиляция осуществляется через отверстия в кузове, куда подводятся трубки для заправки и расхода.

Внутренние баллоны в виде тора устанавливаются под запасным колесом в багажнике. Для них используются блоки вентиляции из силикона или пластмассы.

Как установить – выбор угла и размера

Для выбора оптимального угла расположения и размера мультиклапана ГБО придерживайтесь рекомендаций из таблицы, опубликованной ниже.

Мультиклапан	Тип баллона
Цилиндрический	Тороидальный
Угол установки горловины	Расположение горловины
30	90	внешняя	внутренняя
Угол установки мультиклапана	30	90	30
Размер мультиклапана	Размер мультиклапана должен соответствовать диаметру или высоте баллона

При установке газобаллонного оборудования на автомобили с высокопроизводительными двигателями большого рабочего объема обычно используются мультиклапаны с маркировкой EXTRA. Они отличаются заборной трубкой, входными и выходными отверстиями большего диаметра.

Помните о том, что мультиклапаны классов «А» и «В» являются небезопасными, поэтому их нельзя устанавливать и эксплуатировать. Отличить устройства класса «В» можно по отсутствию крупной пружины, не допускайте их применения на своём транспортном средстве.

Согласно действующим на текущий момент нормам, в РФ разрешено устанавливать только баллоны, на которых присутствует электрический газовый клапан. Он сможет прервать подачу топлива в том случае, когда двигатель остановится. Положение ключа в замке зажигания при этом значения не имеет.

Плюсы и минусы

Основными преимуществами являются:

• доступная цена;
• универсальность – возможность установки на ДВС с карбюраторами и инжекторами;
• несложная конструкция;
• простота монтажа;
• возможность самостоятельной настройки;
• возможность запуска ДВС на газу.

Недостатки второго поколения ГБО:

• низкая эффективность работы двигателя в некоторых режимах из-за отсутствия обратной связи;
• повышенный износ отдельных компонентов мотора по вышеупомянутой причине;
• увеличенное потребление топлива;
• риск «хлопков» в системе подачи воздуха, которые приводят к её повреждениям и выходу из строя ДМРВ.

Устройство и работа в авто на 4 поколении

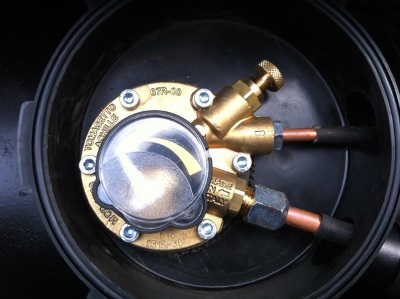

Устройство мультиклапана Томасетто предусматривает наличие корпуса, выполненного из латуни. К нему крепятся разные клапаны, трубка для забора газа и поплавок. Это достаточно сложная и продуманная конструкция, в которой важны все мелочи. Для лучшего понимания – резиновый уплотнитель в соединении должен выдержать давление свыше 27 атмосфер.

1. Поплавок. Этот элемент изготавливается из пластика либо вспененного материала.
2. Указатель уровня топлива. Встречаются механические (стрелочные) элементы и стрелочно-электронные с функцией отображения информации в салоне транспортного средства. Сенсоры бывают резистивными (с двумя проводами) и датчиками на эффекте Холла (с тремя проводами). Датчик нуждается в питании (5 или 12 вольт). Датчики Холла отличаются увеличенным сроком службы и более точными показаниями.
3. Клапаны – скоростной, обратный, клапан сброса давления, плавкий (пожарный), электромагнитный.
4. Механический запорный клапан или кран используется при выполнении ремонта газобаллонного оборудования. В старых мультиклапанах также применялся механический кран, расположенный на входе в емкость с газом.

Вентиляционная камера

Иногда может возникать вопрос о том, куда происходит сброс лишнего газа при возникновении аварийной ситуации. Если баллон расположен в багажнике автомобиля, сброс произойдёт в багажный отсек. Последствия будут весьма неприятными.

Во избежание этого газовое топливо в случае аварийного сброса улавливается вентиляционной камерой и отводится под транспортное средство. Если же баллон расположен под машиной, обеспечивается надёжная защита от внешнего вмешательства и грязи специальной коробкой.

При установке тороидального баллона в нишу для запасного колеса в нижней части грузового отсека необходимо сделать отверстие и смонтировать трубку для отвода газа под машину. Верхняя часть ниши для мультиклапана закрывается с помощью герметичной крышки.

Lovato

Мультиклапан ГБО Ловато – это бюджетное изделие, достаточно простое в настройке.
Передняя панель представляет собой отверстия для входа и выхода газа, стрелку индикатора и вентили для перекрытия расходного и заправочного каналов.
Задняя часть имеет топливнозаборную трубку, уплотнительное кольцо из резины, привод датчика уровня, заглушенное технологическое отверстие под клапан сброса паровой фазы, механизм для отсекания газовой смеси и скоростной клапан.

Принцип действия заключается в следующем:

1. Газовая смесь оказывает давление на клапан
2. Шток клапана соприкасается с втулкой с вращающимся поплавком
3. При поднятии поплавка, шток входит в прорез на втулке и перекрывает доступ топливной смеси
4. Как только осуществлена заправка, клапан в результате действия давления перемещается к входному отверстию, закрывая выход.

В виду распространённости изделий Lovato, часто изготавливают подделки. Рекомендуется устанавливать всю систему газового оборудования от Lovato, а не только один мультиклапан – на каждой детали будет логотип компании и все комплектующие подобраны друг под друга.

Эффективность применения

ГБО 4 поколения не свойственна склонность к хлопкам, рывкам и прочим признакам некорректно настроенной подачи газа, которые неизбежно присутствовали в отрегулированных грубой механической настройкой систем ГБО 1-2 поколениq для карбюраторных двигателей (путем вращения винтов на корпусе, примеряясь к холостым оборотам).

Вследствие этого, отсутствуют ограничения на монтаж в моторах с коллекторами, выполненными из пластика, и управлением геометрией впрыска газовоздушной смеси. За установкой ГБО следующим важным шагом станет настройка опережения угла и момента зажигания, так как из-за разницы в процессах сгорания и октанового числа газа и бензина стандартные настройки зажигания неэффективны и чреваты негативными последствиями для ходовой системы. Исправит ситуацию выставление более раннего зажигания (большего значения угла опережения).

Еще разновидностью дополнительного рекомендуемого оборудования может стать электронный вариатор угла опережения зажигания, производящий автоматическое выравнивание параметров зажигания и корректирующий их. Для надежной эксплуатации мотора, увеличения ресурса дополнительных деталей (форсунок и редуктора) советуют устанавливать дополнительные фильтры тонкой очистки.

Советы по эксплуатации авто с газовой установкой

Для максимально эффективного использования этого вида газовых установок, советуем придерживаться таких рекомендаций:

• В холодное время года рекомендуется выполнять запуск и прогрев двигателя на бензине. Переходить на газ лучше только после того, как охлаждающая жидкость ДВС прогреется до 35-40°C.
• Не отключайте бензонасос, так как это может повлечь за собой выход из строя дорогостоящих компонентов системы подачи топлива. Нужно понимать, что для продления срока службы топливного насоса, магистралей, форсунок и регулятора давления их необходимо регулярно использовать. Иначе произойдет банальное пересыхание.

Плюсы и минусы

Основными преимуществами являются:

• доступная цена;
• универсальность – возможность установки на ДВС с карбюраторами и инжекторами;
• несложная конструкция;
• простота монтажа;
• возможность самостоятельной настройки;
• возможность запуска ДВС на газу.

Недостатки второго поколения ГБО:

• низкая эффективность работы двигателя в некоторых режимах из-за отсутствия обратной связи;
• повышенный износ отдельных компонентов мотора по вышеупомянутой причине;
• увеличенное потребление топлива;
• риск «хлопков» в системе подачи воздуха, которые приводят к её повреждениям и выходу из строя ДМРВ.

Политрон гбо схема подключения

Основным отличием комплектации газобаллонного оборудования Политрон является раздельный впрыск газовоздушной смеси через каждую форсунку.

Ключевой особенностью газобаллонного оборудования принято считать способность комбинировать тип подаваемого топлива в цилиндры автомобильного двигателя. При этом сохраняется и стандартная заводская система подачи топлива. Смену подаваемого топлива производит электронный блок управления. Сама схема комбинирования подачи воспламеняющейся смеси происходит автоматически, в зависимости от текущих параметров работы двигателя. При этом у водителя остается возможность принудительно переключить тип топлива всего одним нажатием кнопки переключателя.

Что входит в комплект (на карбюратор и на инжектор)?

ГБО 2 поколения может применяться на двигателях внутреннего сгорания, оснащенных карбюратором или инжектором (системой впрыска топлива). Газовая установка 2 поколения отличается от предшественника применением электронного редуктора, который заменил устаревший вакуумный компонент. Также комплект газового оборудования 2-го поколения для инжектора содержит эмулятор бензиновых форсунок и антихлопковый клапан («хлопушку»). Ещё одно отличие от ГБО-1 заключается в использовании электронной кнопки переключения вида топлива.

Карбюраторный вариант

Газовая установка второго поколения, предназначенная для использования в карбюраторных ДВС, состоит из следующих компонентов:

• баллон;
• мультиклапан;
• редуктор;
• бензиновый клапан;
• смеситель газа;
• дозатор (регистр мощности);
• кнопка для переключения «газ-бензин»;
• магистрали.

Инжекторный вариант

Комплектация установки для двигателей с системой впрыска топлива:

• баллон;
• мультиклапан;
• редуктор;
• смеситель газа;
• регистр мощности;
• кнопка для переключения «газ-бензин»;
• эмулятор форсунок;
• эмулятор кислородного датчика (лямбда-зонда);
• магистрали.

ГБО 2 на инжектор отличается от версии для карбюратора отсутствием электромагнитного клапана для отключения подачи бензина. Вместо него применяется эмулятор топливных форсунок, благодаря которому ЭБУ двигателя получает сигнал об их нормальной «работе».

На некоторых автомобилях также нужен эмулятор лямбда-зонда, который считывает и корректирует данные этого датчика. В результате этого блок управления двигателем не выдает ошибки во время работы ДВС на газу.

Ещё одна особенность газовой установки 2 поколения на двигателе с инжектором – использование антихлопкового клапана, который в народе называют «хлопушкой». Он защищает систему подачи воздуха двигателя от разрушения в результате самопроизвольного воспламенения газа во впускном коллекторе.

Как правило, его устанавливают между дроссельной заслонкой и корпусом воздушного фильтра.

Важно!
Без «антихлопка» в результате значительного повышения давления во впускном тракте может выйти из строя датчик массового расхода воздуха, поэтому не экономьте!

Основные функции

У каждого клапана есть своя функция:

1. Обратный клапан. Предотвращает утечку газа через магистраль для заправки.
2. Скоростной клапан. Прекращает подачу газа в случае повреждения магистрали.
3. Механический запорный клапан. Прекращает выход газового топлива (обычно задействуется при ремонте ГБО для страховки).
4. Электрический клапан. В нём установлен соленоид, перекрывающий подачу газа из резервуара. Механизм срабатывает, когда двигатель останавливается или переходит на работу на бензине.
5. Клапан сброса давления. Когда давление в резервуаре достигает 27 бар, клапан на непродолжительное время откроется для сброса газа в паровой фазе под автомобиль.
6. Плавкий клапан (аварийный). Он срабатывает только в крайних случаях. Обычно это случается при пожаре, когда появляется вероятность разрыва емкости с газом. Клапан плавится, что приводит к разгерметизации для предотвращения разрыва баллона.

Некоторые грузовики до сих пор ездят с баллонами старого типа, у которых вообще нет мультиклапана. Вместо этого компонента они оснащены клапанами и штуцерами, вваренными прямо в резервуар.

Что входит в комплект

Новшество газового баллонного оборудования 2 поколения — электронный редуктор-испаритель и переключатель топлива электронного типа. Комплектация для карбюраторных и инжекторных авто различались.

Гбо 2 поколения на карбюратор включает следующие элементы:

• баллон с клапаном для заправки;
• мультиклапан;
• газовые магистрали;
• грубый фильтр для очистки газа;
• редуктор-испаритель с электросхемой;
• пульт переключения горючего с кнопкой и электропроводка;
• дозатор механического типа;
• смеситель газа и воздуха;
• бензиновый электроклапан для перекрытия подачи бензина.

Гбо 2 поколения на инжектор имеет небольшое отличие от карбюраторной версии. Бензинового электроклапана нет, добавились эмуляторы работы форсунок и лямбда-зонда. Когда автомобиль переходит на газ, устройства выполняют эмуляцию, «обманывая» бензиновый контроллер, сообщая ему о работе бензиновых форсунок.

Типы сигналов для каждого ЭБУ могут отличаться. На эмуляторах Yota есть возможность настроек выходного сигнала.

В двигателях с моноинжектором устанавливают впускные коллекторы большого объема с ресиверами запаса воздуха, при эксплуатации на газовом топливе они заполняются газо-воздушной смесью, и есть опасность её воспламенения. Поэтому при установке второй генерации на инжектор, необходимо предусмотреть защиту от взрывов (обратные хлопки).

С этой целью на инжектор монтируют «антихлоп ». Пластиковый клапан раскрывается при повышении допустимых границ давления во впускном коллекторе автомобиля. При снижении показателей антихлопок самостоятельно закрывается. Анти хлопковый клапан чаще всего ставят на корпус воздушного фильтра.

Эту проблему предусмотрели известные производители газового оборудования Торелли, Ловато, Томасетто, Атикер. Недорогое, но надёжное ГБО выпускает компания Диджитроник.

Описание и комплектация

ГБО 2 предназначалось для перевода на газовое топливо как карбюраторных так и двигателей с впрыском топлива (моно инжекторов и других инжекторных двигателей). Следует отметить, что по европейской классификации поколений наше ГБО 2 – это тоже первое поколение у европейцев.

В отличии от первого поколения в состав комплекта ГБО 2 входит электронный редуктор испаритель вместо вакуумного, а так же вместо обычной кнопки переключателя вида топлива появляется кнопка выбора топлива оснащенная электроникой.

Карбюратор

Комплект ГБО 2 поколения на карбюратор теперь выглядит следующим образом.

• Газовый баллон;
• заправочный клапан;
• мультиклапан;
• заправочная и расходная магистраль;
• фильтр грубой очистки (зачастую встроен в редуктор-испаритель);
• редуктор-испаритель (электронный);
• кнопка переключения вида топлива «Газ»-«Бензин»с проводкой. Соответственно для каждого типа двигателя (карбюраторный или инжектор) своя кнопка;
• механический дозатор (с одним или двумя винтами «жадности» для регулировки количества пропан-бутановой смеси, подаваемой в двигатель автомобиля);
• смеситель (для смешивания пропан-бутановой смеси с воздухом);
• бензинового электро клапана (который перекрывает подачу бензина в карбюратор при работе двигателя на газе).

Инжектор

ГБО 2 на инжектор имеет схожий с карбюратором комплект оборудования, за исключением нескольких изменений. В комплектации для инжекторного мотора в вышеизложенном перечне вместо бензинового электроклапана используется эмулятор работы форсунок и эмулятор лямбда-зонда.

При работе двигателя на газу, эмулятор форсунок сообщает бензиновому контроллеру о, якобы, работе бензиновых форсунок. Это помогает избежать появления сообщений об ошибках в работе «check engine».

Помимо эмуляторов ГБО 2 поколения на инжекторе устанавливают так называемую «хлопушку». Это анти хлопковый клапан предупреждающий разрушение впускного коллектора. В отличии от алюминиевых карбюраторных версий, он зачастую выполнен из пластика. Клапан открывается при излишнем давлении во впускном коллекторе, а после нормализации давления опять закрывается. В основном он монтируется на корпусе воздушного фильтра.

Преимущества и недостатки

К плюсам ГБО 2 поколения можно отнести:

• Возможность использования как в двигателях с впрыском топлива, так и в карбюраторных двигателях.
• Сохранилась простота конструкции.
• Легкость установки и монтажа.
• Простота регулировки.
• Возможность штатного пуска двигателя на газовой смеси при положительных температурах.

Но остались и минусы, которые были присущи ГБО 1 поколения:

• Основной из них — отсутствие обратной связи с двигателем. Это приводит к неэффективной работе автомобиля в некоторых его режимах работы. А также к преждевременному выходу из строя элементов двигателя, при неправильных регулировках качества смеси или угла опережения зажигания.
• Повышенный расход топлива.
• Сохранении возможности возникновения обратных вспышек газа во впускном коллекторе.
• Не возможность обеспечения выбросов в соответствии с нормами Евро-3 и выше.
• Запоздалая реакция на нажатие педали акселератора.

Все это факторы дали толчок появлению нового поколения  — ГБО 3 .
