Регулировка гбо на карбюраторном двигателе

Точная настройка(Online-настройка)

После удачного завершения самонастройки можно переходить к точному конфигурированию топливной карты.

Коррекция топлива:

Установите ODB адаптер в диагностическую колодку автомобиля, подключитесь к нему через Bluetooth с вашего телефона, используя Torque(или аналогичную программу). Выведите на дисплей информацию в виде графика о долгосрочной и краткосрочной коррекции. Суть этих параметров заключается в корректировке топлива. Если возникает какая-то ситуация, когда в двигатель подается слишком бедная или слишком богатая смесь, то время открытия форсунок компенсируется этим коэффициентом. Например забитые форсунки, обеднят смесь и коэффициент коррекции вырастет. Как правило этот параметр не может выходить за пределы ± 25%. Если проблема смеси наблюдается слишком долго, краткосрочная коррекция заносится в долгосрочную.

Во время настройки ГБО нам будет необходимо сверяться с коэффициентами коррекции топлива на бензине и газе и «прижимать» газовую корректировку к бензиновой на разных режимах работы.

Алгоритм настройки:

Настройку лучше всего производить вдвоем. Водитель и настройщик. Выбирается более-менее ровный участок дороги, на котором продолжительное время можно поддерживать одинаковые обороты двигателя.

Каждая из ячеек в топливной карте соответствует времени открытия форсунки за 20 мс. Каждая форсунка 8-ибитная, а значит имеет 256 временных уровней. 0-минимальное значение, означает, что форсунка закрыта, 255 максимальное значение, означает, что форсунка открыта полное время.

Имеет смысл производить настройку только на рабочих режимах, скажем если вы не «крутите» двигатель более 4500, то нет смысла настраивать карту выше. Настройка осуществляется поэтапно, на каждом этапе увеличиваются обороты двигателя на 500 об/мин. Автомобиль движется продолжительное время на настраиваемых оборотах.

Приступаем к настройке:

В программе Lovato Easy Fast перейдите в раздел «Конфигурация» во вкладку «Карта».

1. Включается подача бензина(кнопкой в программе)
2. Водитель устанавливает постоянные обороты двигателя и точно держит их во время настройки.
3. На этих оборотах через ODB считываются коэффициенты коррекции.
4. Включается газ(кнопкой в программе)
5. Снова считываются коэффициенты коррекции.
6. Настраивается ячейка под точкой на топливной карте. Если коэффициент коррекции слишком большой, значение ячейки уменьшается, если маленький увеличивается. Рекомендую выделять весь столбик и изменять его разом на несколько единиц. (После выделения нажимается клавиша Enter).

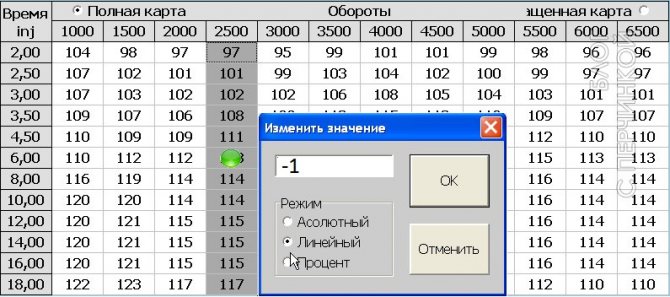

ГБО lovato карта топливной коррекции

После настройки карта осматривается на наличие резких перепадов в режимах. Хорошо настроенная карта плавная, т.е. соседние ячейки не сильно отличаются по значению. Если есть неравномерные выпады, рекомендую «выпрямить» область вокруг них вручную.

Если все настроено правильно, вы получите минимальный расход газа и максимальную тягу.

Суть правильной настройки

Четвертое поколение газовых мозгов, в отличие от всех предыдущих, использует родной сигнал с бензиновых форсунок и адаптирует его в сигнал для газовых форсунок с учетом специальных коэффициентов, которые хранятся в топливной карте. Это позволяет учитывать все индивидуальные особенности любых двигателей и без особых усилий, устанавливать на них ГБО. Вся суть хорошей настройки сводится к тому, что необходимо заставить бензиновые мозги работать на газе и продолжать считать, что они работают на нормальном бензине.

Многие считают, что с помощью топливной газовой карты можно «задушить» двигатель и тем самым сэкономить топливо, либо добавить газа и сделать его мощнее. Нужно понять одну простую связь.

Бензиновый мозг считывает показания кислородного датчика и на основе этих данных, формирует топливную смесь. Газовые форсунки жестко связаны с бензиновыми и если бензиновый мозг почувствует недолив или перелив топлива, то скорректирует подачу до нормальных показаний датчика кислорода.

Проблемы, как в случае с автонастройкой, возникают из-за разных корректировок по всей топливной карте. Где-то двигатель переливает, где-то недоливает, а в итого это вытекает в плохую тягу, высокий расход и бензиновый мозг постепенно забывает как правильно работать с бензином и когда вы на него переключаетесь происходят рывки, провалы, взрывы в выхлопной системе. Из этого следует, что существует всего одна настройка газа правильная. Хотите тюнинговать авто — прошивайте бензиновый мозг.

Как я делал шнур для ГБО

Решился я на установку газового оборудования на свой авто, обратился в специализированную конторку. Мне поставили оборудование ловато, но правильно настроить так и не смогли. Город у меня не большой и другие фирмы, которые я смог найти, не занимались установкой и обслуживанием Lovato.

Безысходность — двигатель прогресса, пришлось разбираться в вопросе самостоятельно. Внешний осмотр показал, что оборудование установлено правильно. Это означало только одно — проблема была в неверной настройке блока ГБО.

Наша цель конфигурирование блока ГБО, для этого производитель предлагает специальное ПО Lovato Easy Fast, с официального сайта его не скачать, но можно найти в сети. Немного погуглив, я понял, что кабель ГБО это не что иное как преобразователь USB→UART. А это значит, легко найти готовые варианты или даже собрать самому.

Необходимые материалы и инструменты

Чтобы правильно подойти к делу, нужно заранее запастись необходимыми деталями:

• USB адаптер/микросхема;
• кабель;
• разъём (колодка для подключения);
• паяльник и материалы для пайки;
• термоусадочная трубка разного диаметра;
• изолента;
• мультиметр или контрольная лампочка;
• бокорезы (кусачки).

Если в наличии имеется ненужный шнур, например от старого мобильного телефона, на котором присутствует плата с маркировкой PL2303, можно из него соорудить данный шнурок.

Но мы сделаем проще, в интернет магазинах уже есть практически готовое решение за приемлемую цену. В частности на Aliexpress (Алиэкспресс), можно купить адаптер для ГБО 4 поколения (TTL модуль PL2303) и все необходимые элементы для сборки шнура.

Здесь стоит отметить, что такой провод (китайского производства) не предусмотрен для слишком частого применения. К тому же из-за длинны (1 метр) не на всех автомобилях его будет удобно использовать. Но в частном пользовании он будет неплохо работать.

Лучше всего докупить медный с тремя жилами, мягкий, экранированный провод в любом электротехническом магазине. Длинны в 2-2,5 м. вполне хватит для удобной настройки ГБО прямо из салона авто.

Фишка подойдёт от бензонасоса ВАЗ-2110.

Как откалибровать вакуумный редуктор

Если установленное газобаллонное оборудование с вакуумным редуктором-испарителем, то нужно определить – какого типа элемент. Есть 2 вида – с совмещенным регулятором (холостой ход и «чувствительность») и раздельным. В случае последнего типа конструкции, его калибровка совпадает с отладкой, требуемой электронному элементу. В варианте объединенного регулятора, его калибруют так:

• запускают мотор и подсосом выставляют 1700-2000 об./мин.;
• постепенно снижают подсос и крутят регулятор холостого хода, находя пиковое значение вращений мотора;
• повторяют манипуляцию, до того, как подсос не окажется в стартовой позиции, а мотор станет стабильно функционировать вхолостую;
• регулятором холостого хода устанавливают пиковое значение – 1000-1100 об./мин.;
• затягивают винт холостого хода, понижая вращающий момент до того, как он не будет меньше номинала;
• откручивают регулятор холостого хода и выставляют 950-1000 об./мин.

По завершении такой настройки проводят проверку. Рекомендуют замерить показатели выхлопа, которые в норме по параметру углекислого газа должны соответствовать 0,35%-0,45%. Такой способ – один из лучших в случае установления правильности собственноручной калибровки газобаллонного оборудования. Аналогично проводят и определение верности настройки в случае профессиональной регулировки редуктора-испарителя. Если в автомобиле установлен эмулятор лямбда зонда, то на нем можно посмотреть показатель сгорания смеси, который и будет отображать правильность настроек.

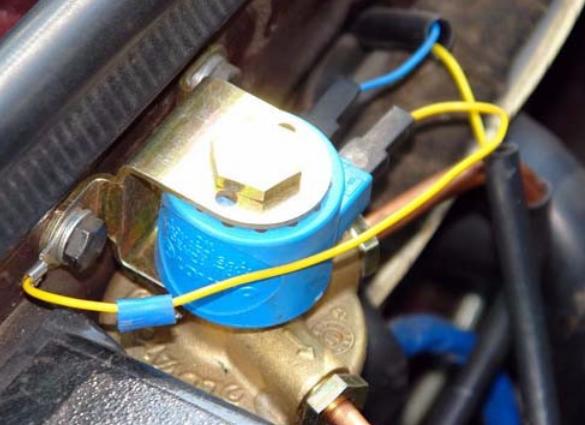

Как производится регулировка редуктора своими руками?

Вот и все, немного разобрались с тем, как установить на автомобиль с карбюраторной системой впрыска газовое оборудование своими руками. А теперь бы его настроить правильно, чтобы и расход был поменьше, и приемистость осталась такой же, как на бензине. Для этого вам нужно воспользоваться следующим руководством. Первым делом регулируете зажигание, его нужно установить немного раньше – провернуть корпус трамблера на два деления (это соответствует 10 градусам).

Чтобы производить тонкую настройку, лучше всего использовать электронные октан-корректоры. Но для их нормального функционирования потребуется БСЗ. Причина для корректировки зажигания – газовое топливо имеет октановое число свыше 100. И если не произвести настройку, выпускные клапаны прогорят, а цена их ремонта окажется весьма существенной.

Регулируете обогащение топливной смеси, винт находится на редукторе-испарителе. Добиваетесь того, чтобы количество оборотов коленвала было в интервале 800..900. Теперь необходимо произвести регулировку подачи газового топлива. Для этого потребуется вкрутить на клапане болт до упора. Затем на два оборота выкрутите его. Делать это следует на заглушенном моторе, после выкручивания на два оборота клапана можно завести его. Прислушайтесь к тому, как работает двигатель. Если резко и кратковременно выжать педаль акселератора, то обороты мгновенно должны достигнуть значения 3000.

При этом никаких запозданий не должно наблюдаться. В том случае, если мотор начинает «захлебываться», необходимо вращать винт против часовой стрелки до тех пор, покуда не исчезнет этот симптом. Всю настройку своими руками сделать можно буквально за несколько минут, так как регулировка только лишь трех винтов предусмотрена. Второй винт вкручиваете до упора и совершаете им один оборот против часовой стрелки. Заведите мотор и резко выжмите педаль акселератора.

До 6500 оборотов коленвал должен раскручиваться моментально

Обратите внимание на то, что вторая камера на автомобиле ВАЗ 2106 не должна открываться точно так же, как и первая. Если она будет открываться слишком сильно, то прибавится мощность, но расход увеличится в разы

И никакой экономии вы не почувствуете. В завершении производится установка нормальной частоты вращения путем регулировки винта ХХ.

Установка блока управления ГБО

Работа оборудования управляется электронным блоком управления, который идет в комплекте ГБО 4 поколения.

Проводка к блоку управления.

Для начала нужно определиться с местом положения блока. Доступ к нему должен быть свободным, но при этом нужно минимизировать длину проводки, чтобы после подключения его под капотом не образовался ворох запутанных проводов.

Вся проводка, идущая от контроллера, делится на несколько частей, каждая из которых выполняет свои функции.

Главное, иметь под рукой схему с цветовым определением, к какой части относится тот или иной провод. Или хотя бы такую.

Перед подключением проводки нужно бортовую сеть отключить от аккумулятора.

Первое, нужно определить, какие провода отвечают за запитывание электроэнергией блока. Их должно быть три – к плюсовой клемме, к массе, и к плюсовой клемме замка зажигания. Отделив их, лучше сразу произвести подключение.

Проводка к форсункам.

Далее, переходим к проводке, отвечающей за работу форсунок – топливной части. Данная проводка подключается к проводам, идущим к бензиновым форсункам.

После определения, какие провода подключаются к каждой определенной форсунке, производится их врезка.

По цветовой схеме определяется, какой провод нужно подключить к тому или иному, затем производится подсоединение.

Можно воспользоваться обычной скруткой с последующей изоляцией, но такое соединение не надежно, все же лучше провода от блока управления в местах соединения припаивать с последующей изоляцией.

По топливной части проводки остается только подключить обратно разъемы к бензиновым форсункам, а также соединить разъемы электромагнитных газовых форсунок.

С топливной частью проводки закончено, переходим к следующей.

Сигнальная проводка.

Переходим к подключению следующей части проводки – сигнальной.

Данная проводка предназначена для передачи сигналов с датчиков, идущих с оборудованием – температуры и давления газа.

В сопровождающей инструкции указывается, в каких местах должны быть размещены датчики. После установки датчиков к ним подключается проводка от блока управления.

Проводка для блока переключения режимов работы.

Последней частью является управление работой блока управления, то есть блок переключения работы газобаллонного оборудования.

Блок управления устанавливается в салоне, в доступном для обозрения и управления им месте.

После чего к нему проводиться проводка и подключается.

Все провода желательно собрать в жгуты и закрепить их, чтобы исключить возможность их случайного повреждения.

У блока управления имеется еще один выход, для подключения компьютера, которым производится регулировка работы оборудования.

Этот выход должен иметь свободный доступ для облегчения выполнения регулировочных и диагностических работ.

На этом работы по установке на автомобиль газобаллонного оборудования 4 поколения закончены.

Но осталась еще проверка герметичности системы, а после уж – проверка и регулировка работы оборудования.

Что может кабель

С помощью данного переходника возможно:

1. Считывать коды ошибок неисправностей ГБО (стирать их).
2. Корректировать (программировать) параметры ЭБУ.
3. Калибровка датчика уровня газа.
4. Настройка параметров вариатора угла опережения зажигания (ВУОЗ) и многое другое, всё зависит от модели контроллера.

Самодельный кабель для диагностики – универсальный, для многих блоков придётся лишь поменять расположение клемм в колодке шнурка.

Таблица распиновки и совместимости диагностического кабеля:

Производитель	Модель контроллера
AG CENTRUM	JZ-2005 ZENIT
ZENIT PRO
JZ-2009 ZENIT
COMPACT
SIROCCO
AUTOGAS ITALIA	EASY JET
DREAM JET
POWER JET
AUTRONIC	MISTRAL I
MISTRAL II
CARGAS	BARDOLINI
ECU-07 ICS-03
ECU-07
MIMGAS	S2000U
MIMGAS_V1.20

Производитель	Модель контроллера
AGIS	AGISM 210
AGISM P13
AS	STAG 200
STAG 300
STAG 400
STAG PLUS
STAG PREMIUM
STAG 4
STAG ISA 2
STAG 400 DPI
STAG Q-BOX
DIGITRONIC	DIGITRONIC 3D POWER
DIGITRONIC (ВСЕ)
KME	AKME
BINGO
BINGO M
BINGO S
DIEGO
DIEGO G3
NEVO
LOVATO	FAST
SMART
EASY LPGTECH
EASY TECH 100
EASY TECH 200
EASY TECH 300
ATIKER	FAST
MULTIFAST
SAFEFAST
ESGI	ESGI
MILANO	MILANO
TAMONA	TGSTREAM NEW

Производитель	Модель контроллера
A-MAX	KING
AEB	KING
BIGAS	SGISN
SGISN OBD
AEB GREEN
ELPIGAZ	LEONARDO
MILENIUM
NICOLAUS
STELLA/ELIZA
VIOLA PLUS
LANDI-RENZO	IGS
LES PLUS
LSI NSI
LSI
IGSYSTEM
LCS/2
LCSA1/05
LCSE
LCS04
OMEGAS
OMEGAS PLUS
OMEGAS PLUS MAX
MINT-XI ULTRAGAS
NMINT-XI-N P EOBD
OMVL	DREAM XXI-N P
DREAM XXI-N P EOBD
ROMANO	RISN
RISN EOBD
ENERGY REFORM	ENERGY REFORM
TARTARINI	TEC 99 EVO
ULTRA-GAS	ULTRA-GAS
RSI+
VOGEL	VGI

Производитель	Модель контроллера
EUROPEGAS	OSCAR-N

Техническое обслуживание ГБО. Нюансы

Водители должны знать: чтобы газобаллонное оборудование функционировало непрерывно, потребуется его периодическое обслуживание, иначе можно столкнуться со многими проблемами. Стоит принять к сведению, что нет необходимости часто производить текущее обслуживание, но при этом такая процедура сможет обеспечить эффективную и успешную работу двигателя транспортного средства.

Например, впервые это нужно делать через десять тысяч километров пробега, он отсчитывается с момента установки газобаллонного оборудования. На процедуру уходит около двух часов, и в перечень необходимых мероприятий можно отнести следующие действия:

протяжка креплений баллонов, сюда относится и соединительная система;
специалист проверит оборудование на герметичность;
внимательно осматриваются фильтры, и если возникает потребность, то их следует заменить на новые;
важно грамотно выполнить чистку внутренних полостей редуктора. Такая процедура необходима для того, чтобы можно было избавиться от смолистых отложений.. В любом случае, если владелец «железного коня», желает установить ГБО, то однозначно доверить проведение данной работы следует опытным специалистам

Тогда диагностика газового оборудования автомобиля будет выполнена эффективно и качественно

В любом случае, если владелец «железного коня», желает установить ГБО, то однозначно доверить проведение данной работы следует опытным специалистам. Тогда диагностика газового оборудования автомобиля будет выполнена эффективно и качественно.

Калибровка

На холостых оборотах газ отключается. Газовый ЭБУ замеряет и запоминает параметры работы бензиновых форсунок. Потом работа одной бензиновой форсунки сменяется на функционирование газовой. Постепенно включаются все газовые форсунки.

Попеременным увеличением и уменьшением времени впрыска газовых форсунок необходимо довести показатель выхлопа до нормы (коэффициент пересчёта). Для получения значения времени впрыска газа этот коэффициент умножается на время бензинового впрыска.

После калибровки машина автоматически переключается на бензин. Необходимо проехать на ней для проверки настроек.

Установка баллона, магистралей и заправочного оборудования

Начинать установку ГБО следует с баллона. Если автомобиль имеет кузов седан, а багажник внушительных размеров, то лучше воспользоваться цилиндрическим баллоном с большей вместительностью. Крепить его нужно к задней части багажного отделения машины.

У хэтчбека багажники небольшого размера, поэтому лучше применять тороидальный баллон. Чтобы крепление баллона было надежным, необходимо использовать прорезиненные ленты. Для правильного закрепления баллона следует сделать замеры и обозначить точки для будущих отверстий. Также необходимо отметить места, в которых будет проходить магистраль высокого давления. Сделав разметку, следует в кузове просверлить отверстия в соответствующих местах и нанести антикоррозийную грунтовку.

При установке баллона нужно следить, чтобы специальный клапан размещался на верхней части баллона. После этого необходимо установить устройство для заправки. Его можно разместить в любом удобном месте, которое не слишком загрязняется при эксплуатации машины. Основное требование – это размещение магистрали от заправочного устройства к баллону в таком месте, которое недоступно для повреждений.

Магистраль изготовляется из латунных трубок. Для исключения повреждений следует размещать магистраль рядом с бензиновым трубопроводом.

Суть правильной настройки

Четвертое поколение газовых мозгов, в отличие от всех предыдущих, использует родной сигнал с бензиновых форсунок и адаптирует его в сигнал для газовых форсунок с учетом специальных коэффициентов, которые хранятся в топливной карте. Это позволяет учитывать все индивидуальные особенности любых двигателей и без особых усилий, устанавливать на них ГБО. Вся суть хорошей настройки сводится к тому, что необходимо заставить бензиновые мозги работать на газе и продолжать считать, что они работают на нормальном бензине.

Многие считают, что с помощью топливной газовой карты можно «задушить» двигатель и тем самым сэкономить топливо, либо добавить газа и сделать его мощнее. Нужно понять одну простую связь.

Проблемы, как в случае с автонастройкой, возникают из-за разных корректировок по всей топливной карте. Где-то двигатель переливает, где-то недоливает, а в итого это вытекает в плохую тягу, высокий расход и бензиновый мозг постепенно забывает как правильно работать с бензином и когда вы на него переключаетесь происходят рывки, провалы, взрывы в выхлопной системе. Из этого следует, что существует всего одна настройка газа правильная. Хотите тюнинговать авто — прошивайте бензиновый мозг.

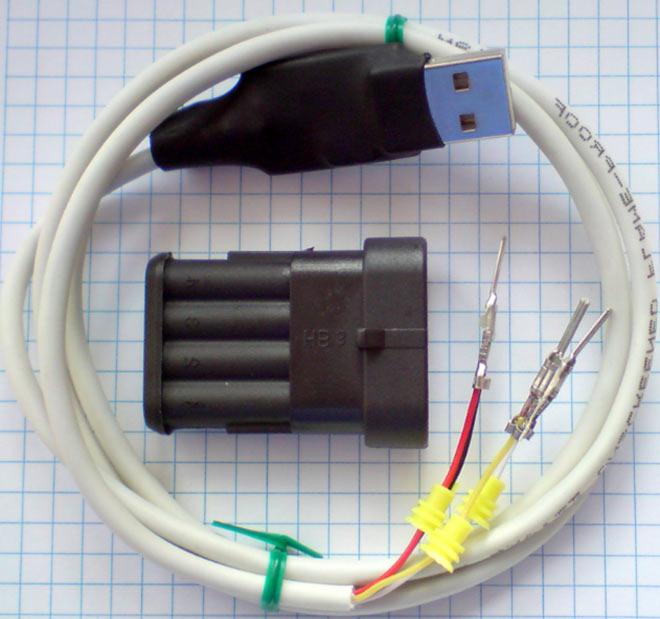

Сборка кабеля

Рассмотрим изготовление кабеля диагностики ГБО своими руками для подключения ноутбука к газовым «мозгам» на примере шнура ГБО для одной из популярных моделей мозгов польской фирмы Stag.

Составляющие элементы

Собственно сам диагностический кабель для ГБО состоит из:

Разъема для подключения к колодки «газовых» мозгов (в нашем случае это стандартный ) 4-х пиновый влагозащищенный автомобильный разъем который можно купить в авто/радиомагазине или заказать с Aliexpress, как это сделали мы. Цена одного разъема составила около 60 центов.

Далее нам потребуется еще разъем USB тип А для последующего подключения готового кабеля для ГБО к ноутбуку. Этот разъем тоже можно купить в радиомагазине или же заказать с Aliexpress. Нам такой разъем обошелся в 1.10$.

Также потребуется 3-х или 4-х жильный медный кабель длиной 3-3,5 метра. Желательно использовать многожильный провод (чтоб каждая жила кабеля была навита из нескольких) – это в дальнейшем сильно продлит срок службы готового кабеля, за счет того что жилы будут ломаться значительно меньше.

Также в радиомагазине лучше купить термоусадку (для изоляции кабеля).

«Сердцем» нашего кабеля для согласования сигналов ноутбука и «мозгов» будет служить микросхема PL2303. Лучше всего купить не «голую» микросхему, а готовый модуль USB to TTL (в нем будет необходимая микросхема с запаянными необходимыми доп. элементами) в том же радиомагазине или же заказываем с Aliexpress. У нас этот модуль шел вместе с USB разъемом, лучше всего выбирать именно такой вариант, он прое в сборке, да и в последствии такой кабель для ГБО будет смотреться намного эстетичнее.

Собираем кабель

Подготовив все составляющие осталось собрать их в единое целое. Делать это нужно согласно схеме, приведенной ниже.

В нашем случае все получается намного проще. Китайский производитель указал в документации к модулю описание разъема и соответствующий ему цвет провода:

• черный кабель — GND;
• зеленый — TXD;
• белый — RXD;
• красный — VCC.

Поэтому у нас все свелось к обжиму и подпайке проводов к 4 пиновому разъему. Мы задействовали 3 провода:

• черный кабель — GND
• зеленый — TXD
• белый — RXD

Обжали и пропаяли их в соответствии со схемой разъема для наших «мозгов». Красный провод мы не использовали.

Если шнур для настройки ГБО задумывается сделать для нескольких типов газовых «мозгов» то желательно сделать несколько переходников которые можно вставлять в 4-х пиновый разъем.

Далее подключаем соответствующие разъемы к «мозгам» и ноутбуку, запускаем программу и включаем зажигание. Как работать с программой и какую лучше всего использовать мы расскажем в следующих статьях.

Последнее обновление — 2 апреля 2020 в 12:33

После установки газобаллонного оборудования на автомобиль, для настройки его контроллера потребуется специальный шнур. К тому же в дальнейшей эксплуатации машины, обязательно понадобится регулировка топливной системы.

Поэтому для любителей самостоятельной диагностики своего авто, в данной статье мы расскажем, как изготовить универсальный кабель для ГБО 4 поколения своими руками.

Установка и настройка газ оборудования своими руками на ВАЗ

Установка гбо 4 поколения своими руками вполне возможна. Однако сначала необходимо определить местоположение редуктора, поскольку он занимает немало места. Кроме того, к нему должен быть постоянный доступ, чтобы можно было легко заменить фильтры.

Крепления располагаются только на основной раме машины, но ни в коем случае не на двигателе.

1. Редуктор устанавливается подальше от места вибрации.
2. При подключении шлангов расположить их таким образом, чтобы они не были закручены.
3. Шланги тосола подключить параллельно системе.
4. После установки баллона и шлангов подключаются форсунки и электрическая часть.

Конечно, эта работа не только кропотливая, но и достаточно серьезная, поскольку неправильное подключение может вызвать серьезные проблемы с газовым оборудованием на авто: поступление газа в салон, большое расходование топлива, появление хлопков и другие.

Поэтому лучше эту работу доверить профессионалам. Чаще всего устанавливают ГБО Ловато или Диджитроник. В комплектации к оборудованию идет инструкция к гбо ловато 4 поколения по монтажу баллона, электронной части, мультиклапана и расходной части. Установка и подключение производится согласно схемам.

Схема подключения гбо ловато 4 поколения

После установки ГБО необходимо периодически проводить профилактические работы. Если этого не делать, эффективность работы устройства снижается. Существует несколько видов настройки:

• автокалибровка;
• по топливной коррекции;
• во время движения;
• на стенде.

Настройка гбо 4 поколения своими руками проводится после 10 тыс. пробега, а «нулевой» осмотр следует проводить уже после 2 тыс. км.

Установка ГБО 4 поколения

На специализированной станции автовладельцу предложат весть спектр услуг «под ключ»: от подбора ГБО до установки и полной настройки. Дадут гарантию и проконсультируют. Цена вопроса варьируется от 30 000 до 70 000 рублей.

Специалисты по опыту знают, где лучше разместить редуктор, как подключить магистраль тосола и аккуратно провести трубки подачи и заправки газа.

Можно установить и провести настройку ГБО 4 поколения своими руками.

Где проводить работы?

Газовое оборудование устанавливается на эстакаде или в боксе с ямой. Необходимо иметь набор инструментов, защитные перчатки и хорошее освещение.

Выбор места для крепления редуктора

Необходимые условия монтажа:

• место установки редуктора должно быть легкодоступным для его снятия и замены фильтров;
• крепить редуктор нужно на раму машины, а не на двигатель, во избежание вибраций;
• подведённые шланги и трубки не должны перекручиваться и заламываться.

Оценив длину шлангов и возможности для доступа, можно прикрепить редуктор.

Особенности подключения шлангов для тосола:

они подключаются строго параллельно системе;
важно определить, где в печке находятся «вход» и «выход» тосола;
шланги подключаются (врезаются) до запорного клапана с помощью тройника.

Оборудование места под баллон

Если выбран тороидальный (под запаску) баллон, важно разместить его так, чтобы трубки подачи газа и заправки были расположены правильно: они не должны соприкасаться с горячим глушителем или вибрирующими деталями кузова. Баллон ГБО крепится жёстко, мультиклапан располагается в его верхней части

Баллон ГБО крепится жёстко, мультиклапан располагается в его верхней части.

Прокладывание магистральной трубки

Магистральная трубка необходима для того, чтобы газ попадал из баллона в редуктор. Начинать монтаж следует от редуктора, по днищу автомобиля (желательно вдоль бензинового провода) и затем подключать к мультиклапану.

Установка форсунок

Сначала необходимо врезать штуцеры как можно ближе к бензиновой форсунке, после чего устанавливаются форсунки газовые. Затем подключаются шланги для подачи газа. Они должны быть одинаковой длины, но не больше 18 см.

Размещение блока управления и датчиков

Вся электроника устанавливается под капотом. Для правильного подключения в комплекте с ГБО идёт инструкция, в которой описаны все провода и контакты.

После завершения установки заводим автомобиль. Первые три раза проворачиваем ключ в замке зажигания, не заводя двигатель. Это нужно для того, чтобы бензонасос создал необходимое давление в рампе. После этого автомобиль можно завести. Если всё сделано правильно, то следующим этапом будет настройка ГБО 4 поколения своими руками.

Суть правильной настройки

Четвертое поколение газовых мозгов, в отличие от всех предыдущих, использует родной сигнал с бензиновых форсунок и адаптирует его в сигнал для газовых форсунок с учетом специальных коэффициентов, которые хранятся в топливной карте. Это позволяет учитывать все индивидуальные особенности любых двигателей и без особых усилий, устанавливать на них ГБО.

Многие считают, что с помощью топливной газовой карты можно «задушить» двигатель и тем самым сэкономить топливо, либо добавить газа и сделать его мощнее. Нужно понять одну простую связь.

Бензиновый мозг считывает показания кислородного датчика и на основе этих данных, формирует топливную смесь. Газовые форсунки жестко связаны с бензиновыми и если бензиновый мозг почувствует недолив или перелив топлива, то скорректирует подачу до нормальных показаний датчика кислорода.

Необходимые материалы и инструменты

Чтобы правильно подойти к делу, нужно заранее запастись необходимыми деталями:

• USB адаптер/микросхема;
• кабель;
• разъём (колодка для подключения);
• паяльник и материалы для пайки;
• термоусадочная трубка разного диаметра;
• изолента;
• мультиметр или контрольная лампочка;
• бокорезы (кусачки).

Если в наличии имеется ненужный шнур, например от старого мобильного телефона, на котором присутствует плата с маркировкой PL2303, можно из него соорудить данный шнурок.

Но мы сделаем проще, в интернет магазинах уже есть практически готовое решение за приемлемую цену. В частности на Aliexpress (Алиэкспресс), можно купить адаптер для ГБО 4 поколения (TTL модуль PL2303) и все необходимые элементы для сборки шнура.

Здесь стоит отметить, что такой провод (китайского производства) не предусмотрен для слишком частого применения. К тому же из-за длинны (1 метр) не на всех автомобилях его будет удобно использовать. Но в частном пользовании он будет неплохо работать.

Лучше всего докупить медный с тремя жилами, мягкий, экранированный провод в любом электротехническом магазине. Длинны в 2-2,5 м. вполне хватит для удобной настройки ГБО прямо из салона авто.

Фишка подойдёт от бензонасоса ВАЗ-2110.
