Проверка и профилактика

Предотвратить разрыв ремня генератора Лада Гранта можно. Следует взять за правило проверку состояния натяжения ремня перед началом пути. Он не должен провисать и быть перетянут. При нажатии на ремень пальцем он должен немного продавливаться, а при попытке его перевернуть без усилий поворачиваться на ребро.

Он не должен быть искривлен, его зубцы должны быть целыми. Нужно осмотреть сальники. Подтекающее масло негативно сказывается на износостойкости резины. Пользователям Гранты придется прислушаться, чтобы не пропустить момент, когда потребуется замена ремня генератора. Определить, что ремень генератора скоро порвется, можно: в сырую погоду или на холодном двигателе он начинает свистеть.

Если неприятность начала проявляться в середине пути и возможности заехать на СТО нет, нужно проверить, в каком состоянии натяжка ремня. Скорее всего, ремень можно будет немного подтянуть и возобновить движение. После этого обязательно нужно произвести его замену. Дополнительными сигналами в отношении надвигающейся проблемы послужат:

• тускловатый свет фар и приборной панели;
• нестабильно функционирует обогрев салона;
• звук сигналов автомобиля стал более низким;
• интервалы в работе сигнала поворота и стеклоочистителей увеличились.

Как выбрать ремень генератора на Ладу Гранту

• Клиновидный: форма зубьев клинообразная, очертание трапеции. Ремешок предназначен для передачи повышенного усилия между двумя близлежащими валами. Клиновидная форма не предназначена для обратного перегиба. То есть, устанавливать на модель Люкс запрещено.
• Поликлиновый — универсальный тип: по форме напоминает несколько клееных между собой ремней.
• Зубчатый: на внутренней стороне расположены поперечные канавки. Данный тип РПМ предназначен для передачи максимального числа вращения, тягового усилия. Устанавливают на Ладу Гранту для обеспечения работоспособности газораспределительного механизма.

Как понять, что нужно менять ремень

Чтобы понимать что в автомобиле не исправно, нужно анализировать функции каждого устройства. Аккумулятор в машине нужен для того, чтобы сохранять небольшой запас так необходимого электричества. А когда авто уже работает – тогда аккумулятор может только перенимать небольшой заряд от генератора, но отдавать энергию уже не будет. Основная задача потом уже стоит именно за другим создателем энергии, который задействует механическую энергию коленчатого вала во время вращения. В процессе создания электрического заряда берут участие несколько валов, которые соединяются ремнем. Чтобы понять, когда правильнее будет сменить ремень – необходимо прислушиваться к работе автомобиля постоянно.

В том случае, если автомобиль оборудован генераторным датчиком – он может автоматически показывать, что деталь понижает свою производительность и это будет важным сигналом для автовладельца. Разрыв ремня может повлечь за собой много последствий, поэтому лучше при появлении указанных проблем сразу посмотреть вовнутрь авто.

Почему может износиться ремень ?

• по причине смещения шкива генератора от линии коленвала;
• была установлена плохая или некачественная деталь;
• выработан ресурс детали (при пробеге более 100 000 км);
• слабое натяжение или поломка натяжного агрегата.

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Срезало все пазы, такой ремень на грани разрыва

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений
, которые случаются вследствие длительной эксплуатации резиновых изделий.

Такой ремень уже никуда не годится

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично .

Также не лишним проверить и внешнее , так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

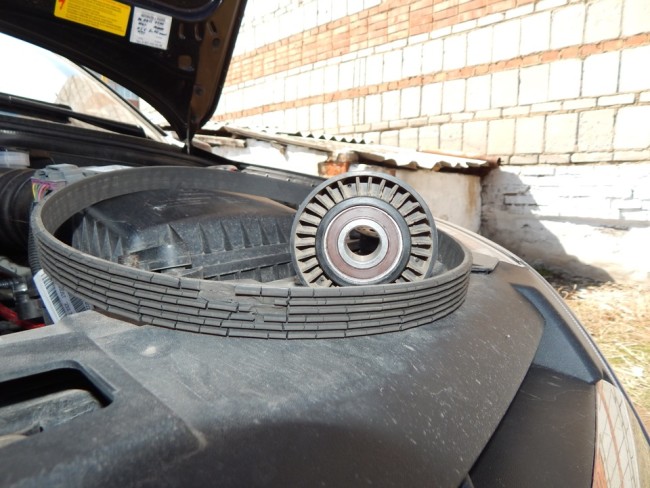

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

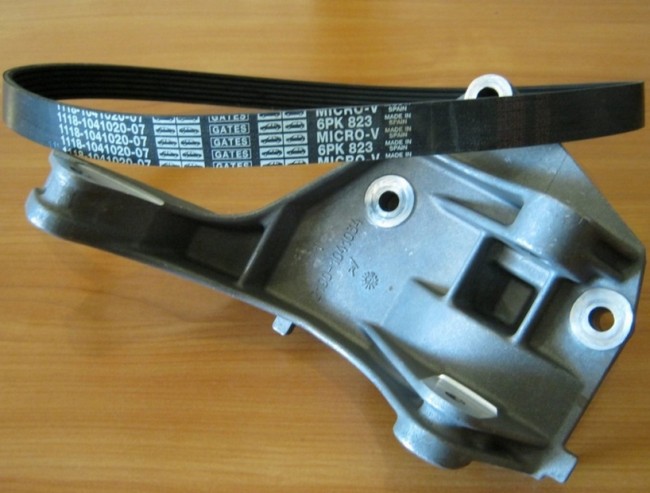

Стандартный артикул для ремня генератора: 1118-1041020-07

• Длина такого ремня составляет 823 миллиметра.
• Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
• Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

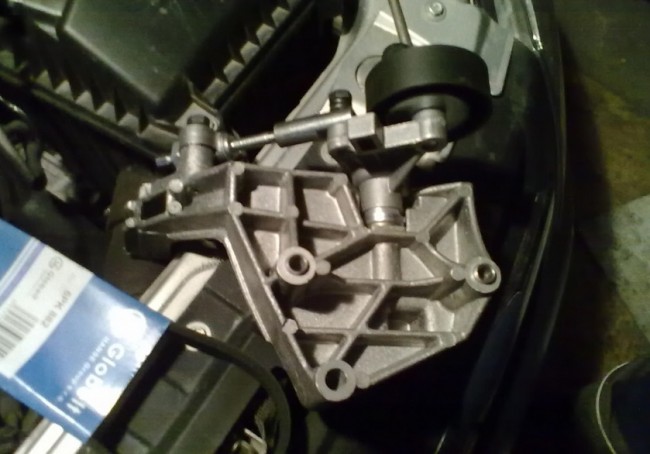

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только (стандарт и ), которые поставляются .

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

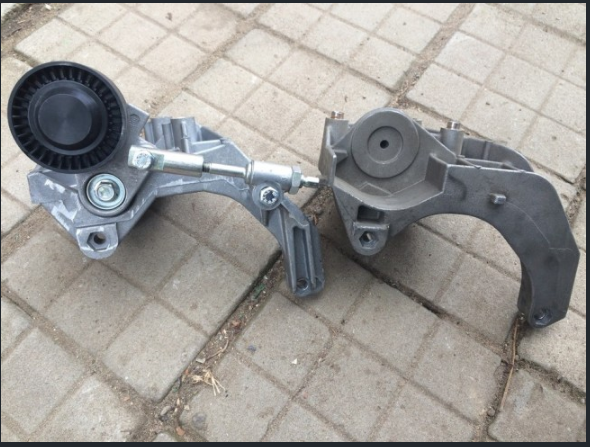

Слева кронштейн с натяжителем с Калины, справа стандартная версия с Гранты

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

1. сам кронштейн от указанного автомобиля,
2. натяжной ролик,
3. кронштейн ролика натяжителя,
4. а также сам ремень генератора всё от той же Лады Калины первого поколения.
5. К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

Замена ремня генератора на Ладе Гранте 8 клапанной

1. Помещаем машину на ровную платформу (площадку), открываем капот.

1. Снимаем расширительный бачок системы охлаждения для удобства, отводим его в сторону.
2. Ключом на «13» отпускаем верхнее, нижнее крепление генератора, но гайки при этом не скручиваем.
3. Подаем корпус генератора вперед, к стенке блока цилиндров до упора.
4. Сбрасываем старый РПМ.

Сбрасываем старый ремень

1. Проводим дефектовку шлицов генератора, вала коленвала. При отсутствии замечаний, деформации канавок укладываем новый РПМ.
2. Монтировкой отводим корпус в исходное положение, привинчиваем гайку нижнего и верхнего крепления.
3. Завершаем сборку.

Закрепляем гайки 1 — нижняя, 2 — верхняя

Замена ремня генератора без натяжителя на Ладе Гранте окончена.

Выставить точное натяжение РПМ в домашних условиях достаточно сложно, т.к. для этого необходимо специальное оборудование. Воспользуйтесь обычным тестером (мультиметром), прибор имеется у каждого второго автомобилиста.

Выставляем натяжение следующим способом:

1. После того, как надели ремень, запускаем двигатель.
2. Надеваем две клеммы мультиметра на аккумуляторную батарею.
3. Смотрим напряжение на «выходе», его величина должна быть близка к 14.00 В. Если меньше, то увеличиваем натяжение, если больше — отпускаем.

Признаки слабого натяжения привода генератора

Определить недостаточный уровень натяга автомобилист сумеет по косвенным признакам, которые быстро проявляются у любых марок машин. Чаще всего насторожиться следует в таких случаях:

• из-под капота во время работы ДВС слышатся свистящие звуки, поэтому стоит заглянуть в данную область и подтвердить/опровергнуть сомнения;
• некоторые (или все) электроприборы функционируют с перебоями или в нештатном режиме;
• на панели приборов непрерывно во время поездок горит лампочка уровня заряда аккумулятора.

Индикатор на приборной панели может быть в виде иконки АКБ или соответствующей аббревиатуры

Стоит обращать внимание на ее поведение

Конструкционные особенности натяжителя ремня генератора

Такая составная часть, как натяжитель ремня генератора, обладает очень простым конструкционным устройством, легко поддаётся ремонту, выполнить монтаж натяжителя сможет даже не очень искусный водитель.

Известно, что каждый из производителей автомобилей создаёт натяжители согласно собственным разработкам, но большая часть натяжителей имеет такие составные элементы:

– кронштейн для закрепления на двигателе;

– ролик натяжителя ремня;

– тяга натяжителя;

– болт ролика.

Закрепление кронштейна на двигателе выполняют с использованием 3-4 болтов либо шпилек. Считается, что наиболее уязвимым местом натяжителя является подшипник. Опытным путем было доказано, что подшипник, находясь постоянно в движении и совершая просто таки несметное количество оборотов, вырабатывает собственный ресурс и ему требуется замена.

После выполнения процедуры снятия ремня генератора диагностика подшипника происходит очень легко. Исправно работающий подшипник не должен иметь люфта.

Не меньше неприятностей может предоставить и кронштейн. По прошествии некоторого времени кронштейн имеет свойство незначительно изгибаться, смещая ролик с плоскости вращения ремня. Такой дефект можно наблюдать не только у машин, которые имеют солидный пробег.

Подчас искривленный натяжитель ремня генератора встречается и на полностью новых машинах, что бросает тень на недочеты заводской выработки.

Выходит из строя и ролик натяжителя ремня генератора Гранта. Такой дефект приводит к ослаблению натяжения ремня, что в свою очередь может повлиять на работу генератора.

Диагностировать такую проблему очень легко, ведь он диагностируется так же, как и ролик натяжителя ремня ГРМ Гранта, – нужно только ослабить натяжение ролика и повращать его. Вращение должно происходить без затруднений и люфта, в противном случае потребуется его замена.

Как подтянуть ремень генератора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

Регулировочная планка

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

1. Открутить или ослабить саму регулировочную гайку;
2. При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
3. Далее на планке затягивается ранее ослабленная гайка.
4. После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Важно: Рекомендуется провести также тестирование натяжения после 2-5 минут работы мотора. Запустите двигатель на некоторое время, после чего заглушите его и проверьте натяжение ремня генератора

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

1. Ослабить верхнюю или нижнюю затяжку генератора;
2. Далее произвести один поворот регулировочного винта по часовой стрелки;
3. Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
4. Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу

Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

У Гранты с кондиционером для установки нужно будет вывешивать колесо и снимать одно крепление ДВС.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

• нож, если надо просто срезать старую деталь;
• вороток или трещотка с головкой 13;
• длинная крепкая проволока;
• плоская отвертка;
• напарник – можно заменить самому, но с помощником легче.

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

Замена нужна длиной 8223мм, шестиклиновой. Называется 6РК 823. ФОТО: www.zr.ru

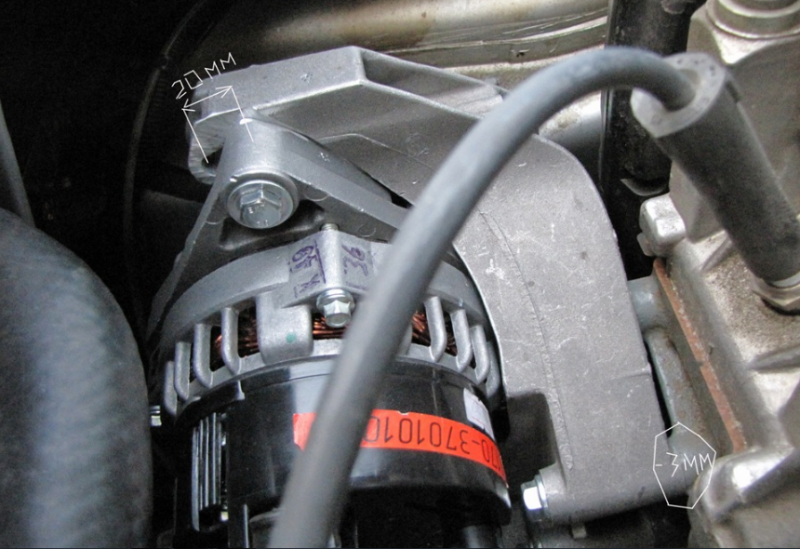

Шаг 2. Убираем крепление генератора

Подбираемся к креплению генератора с головкой 13:

1. страгиваем на 2-3 витка нижний болт;
2. ей же полностью выкручиваем верхний болт.

В таком положении переходим к установке. ФОТО: www.zr.ru

Шаг 3. Поднимаем деталь

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

В таком положении переходим к установке. ФОТО: www.zr.ru

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Установка проходит в положении генератора, когда он прижат к двигателю. ФОТО: www.zr.ru

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

• отвязываем генератор;
• отжимаем его в рабочее положение;
• возвращаем верхний болт крепления, затягиваем нижний.

Замена ремня генератора на Гранте с кондиционером

Здесь сложнее. Пошагово:

1. загоняем авто на подъемник или эстакаду;
2. снимаем натяжитель;
3. скидываем переднее правое колесо;
4. подпираем ДВС и демонтируем подушку;
5. меняем нужную деталь.

Вся проблема в пунктах 5 (муфта компрессора кондиционера) и 7 (правая опора двигателя) – через них проходит наш ремень (номер 6). Остальное: 1-привод вспомогательных устройств, 2/3-натяжитель, 4-генератор. ФОТО: www.zr.ru

Что потребуется

• новый ремень маркировки 6РК 995;
• накидные ключи 8, 19;
• торцевые ключи 8, 10;
• ключи Torx T20, T27;
• трещотка с удлинителем и головками Е14, 17.

Шаг 1. Натяжитель

Машина на подъемнике или эстакаде.

Открываем капот. Снимаем клеммы с АКБ.

Находим натяжитель, достаем накидные ключи 19 и 8:

1. 19 накидываем на ходовой винт;
2. 8 держим контргайку;
3. страгиваем;
4. крутим ходовой винт по часовой стрелке – ослабляем натяжение.

Страгиваем контргайку, ослабляем натяжение. ФОТО взяты с: www.zr.ru

Нужны ключи 8, 10. Снимаем:

• центральный щиток (номера 1, 5, 7);
• правый щиток (номер 2).

Шаг 3. Колесо

Снимаем переднее правое колесо. Ключами 8, Torx t20, t27 демонтируем подкрылок по схеме.

Для работы с подкрылком нужны три разных ключа. Сняв, получаем доступ к опоре ДВС. ФОТО: www.zr.ru

Шаг 4. Опора двигателя

Готовимся снимать опору движка.

Воротком или трещоткой с головкой Е14 откручиваем винты крепления опоры к двигателю.

Головкой 17 откручиваем винты фиксации опоры к кузову.

Снимаем опору. Убедитесь, что вес двигателя надежно перемещен на упор в картер. ФОТО: www.zr.ru

Шаг 5. Демонтаж и установка

Снимаем ремень со шкивов и роликов, вытаскиваем.

Установку нового проводим в обратной последовательности.

Итоговое натяжение регулировать настройкой натяжителя.

Варианты натяжения приводных ремней

В зависимости от конструкционных особенностей автомобиля производители монтируют под капот различные варианты натяжителей. Подобные узлы оказываются востребованными, если водители выявляют провисание ремней или чрезмерное перетягивание, которое возможно допустили на станции после ТО. Чаще всего корректировать нагрузку на ремень, соединяющий генератор и коленвал, можно с помощью регуляторов, в которых усилие передается через один из типов элемента:

Все конструкции имеют свои позитивные и негативные характеристики.

Натяжение с помощью регулировочной планки

Методика актуальна в большей степени для машин старшего поколения, например, «классика» от ВАЗ. Способ заключается в том, чтобы фиксировать генератор на корпусе при помощи дугообразной планки, зажатой болтовым соединением через паз. Попуская резьбу, удастся перемещать генератор для регулировки усилия. Используется следующий алгоритм:

• крепежную гайку отвинчиваем на оборот или пол-оборота, чтобы ослабить планку, работающую как натяжитель ремня;
• поддеваем монтировкой корпус электроприбора, который должен быть натянут ремень генератора до приемлемого уровня, чтобы обеспечить требуемый натяг;
• затягиваем крепеж, фиксируя генератор в новом положении.

Так как процесс относительно нетрудоемкий, то его можно повторять по потребности.

Натяжение при помощи регулировочного болта

Более прогрессивной является методика, при которой проводится регулировка и фиксация натяжения ремня генератора за счет регулировочного болта. Перемещая его по резьбе, удастся добиться желаемого результата. Пошаговый алгоритм включает позиции:

• в первую очередь послабляем крепление генератора;
• далее ключом отвинчиваем/закручиваем регулировочный болт;
• закручиваем верхние и нижние болты крепления генератора.

Преимущества способа заключается в том, что автовладелец имеет возможность контролировать степень усилия непосредственно в процессе регулировки

Важно учитывать погрешность, возникающую при затягивании крепежа

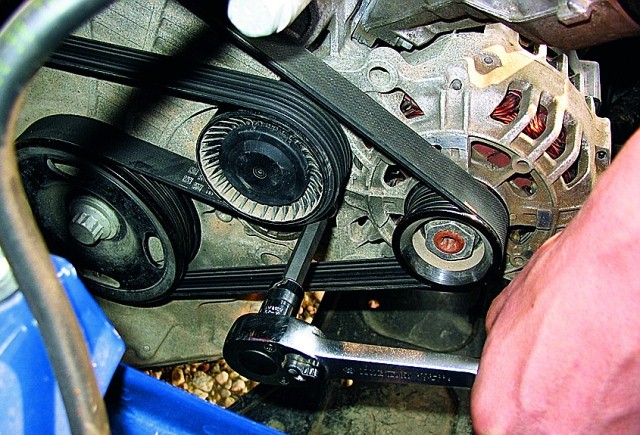

Оптимальная регулировка натяжения с помощью ролика

На определенных моделях современных авто чтобы ослабить комфортно ремень, вмонтирована конструкция с роликом. Например, так организовано ослабление генератора у «Приоры». При этом нужно учитывать, что установленный ремень используется также для обеспечения вращения кондиционера и гидроусилителя. Специальный ролик является неотъемлемой частью конструкции. Автомеханику для работы с «Приорой» потребуется рожковый ключ на 17. Он поможет ослаблять и затягивать резьбовую систему. Кроме этого потребуется спецключ, применяемый для проворота ролика. Выглядит спецприспособление в виде ключа с ручкой, рабочий конец которого имеет два стержня диаметром 4 мм, длиной 25 мм, расположенных на расстоянии 18 мм перпендикулярно ручке.

Стоимость спецключа не превышает обычно 80-100 руб. Ищут его по кодировке 67.7812-9573. Подобрав оптимальное усилие, ключом на 17 затягиваем регулировочные ролики. Доступ к настройкам простой, открывается он сверху из-под капота. Проконтролировать степень натяга можно после запуска двигателя и включения электроприборов. Они должны работать в штатном режиме. Во время вращения коленвала ДВС не должна гореть лампочка приборной панели «АКБ», а также не должен проявляться свист ремня. Производители рекомендуют контролировать усилие на ремне не реже, чем через 15 тыс. км. Обязательная замена расходника проводится не позднее 60 тыс. км пробега. Так как изделие имеет возможность растягиваться со временем работы, то рекомендуем периодически несколько раз в сезон проверять его работоспособность.

Замена ремня генератора на Ладе Гранте 16 клапанов (Лада Гранта с кондиционером)

1. Домкратим правую сторону машины, снимаем колесо.
2. Отвинчиваем пять винтов в колесной арке, снимаем нижнюю часть «защиты». Это необходимо для обеспечения беспрепятственного доступа к подушке двигателя, она подлежит снятию.
3. Отвинчиваем 8 болтов по периметру защиты поддона картера, снимаем ее.

Места крепления брызговика и подкрылка: 1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса; 2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу; 3 — саморез под ключ Torx T-20 крепления подкрылка к крылу; 4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса; 5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

1. По центру поддона картера устанавливаем деревянную колодку, опускаем машину на колодку.
2. Отвинчиваем подушку двигателя, она крепится на двух болтах и одной гайке (на «17»).

Ослабляем регулировочный винт

1. Снимаем РПМ.
2. Проводим дефектовку шлицов, при отсутствии деформации укладываем новый ремень. Проверяем, чтобы он лег ровно в канавки валов.

Ремень уже плох, а ролик генератора еще подходит

1. Включаем пятую передачу, проворачиваем колесо до тех пор, пока ремень полностью не ляжет на валы.
2. Домкратим машину, собираем конструкцию в обратной последовательности.

Далее переходим в моторный отсек для регулировки РПМ.

Если ремень разорвался в пути

Когда разрыв ремня генератора все же застал водителя на середине пути, существует возможность исправить на время ситуацию. Разумным будет, если вам известна такая проблема у автомобиля, возить с собой запасной ремень. При замене ремня на СТО задействуют специальные устройства. Но, конечно, в пути у обычного водителя быть таковых не может

А потому проводить процедуру необходимо тщательно и осторожно

Надо подождать остывания машины. Далее снимают правую часть брызговика. Затем удаляются обрывки ремня. После этого надевают новый ремень поэтапно, сначала на шкив коленного вала, затем другую часть ремня заводят за шкив, прижимая к нему, начинают вращение коленвала по часовой стрелке. Но если запасного ремня ГРМ под рукой нет, его можно заменить подручными материалами.

Отлично подойдут капроновые женские колготки. Как правило, они продаются практически в любом магазине, даже продуктовом. Плюс этой детали гардероба в том, что колготки имеют предел натяжения, перетянуть их не получится. Они завязываются на тугой надежный узел. После того как конструкция прилажена, излишки отрезаются как можно ближе к узлу, чтобы нигде ничего не цепляло.

В случае, когда с колготками не сложилось, отлично подойдут элементы из мужского гардероба. Кожаный ремень брюк или сумки либо галстук. В этом случае длина будущего изделия вымеряется соразмерно пришедшему в негодность ремню. Такой подход обусловлен тем, что изделия из кожи и ткани можно перетянуть, чем причинить вред механизму. В этом случае будет грозить ремонт гораздо серьезнее, чем ремня генератора.

Важность уровня натяжки ремней

Степень натяжения ремня в данной ременной передачи является ответственным параметром, который желательно регулярно контролировать автовладельцам. При значительном ослаблении возникает риск проскальзывания по профилю шкива, ведь вращение передаётся благодаря силе трения. Из-за малого натяга коэффициент трения снижается, а выработка напряжения оказывается ниже установленной производителем авто нормы. Вследствие малого вольтажа возникают негативные факторы:

• недостаток зарядки аккумуляторной батареи;
• бортовая электросистема испытывает дефицит напряжения;
• включенные в цепь электроприборы функционируют с повышенной нагрузкой, что негативно сказывается на их эксплуатационном ресурсе.

Автомобилистам также не стоит сильно натягивать ремешок. Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс.

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Срезало все пазы, такой ремень на грани разрыва

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Такой ремень уже никуда не годится

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

Стандартный артикул для ремня генератора: 1118-1041020-07

• Длина такого ремня составляет 823 миллиметра.
• Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
• Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

1. Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.

2. Теперь находим болт нижнего крепления генератора. Постарайтесь отвернуть его буквально на несколько оборотов, в чём поможет ключ «на 13».
3. Тем же ключом отворачивается гайка, после чего полностью вытаскивается болт верхнего крепления генератора.
4. Теперь нужно быть очень осторожным. Необходимо постараться провернуть генератор таким образом, чтобы верхняя проушина точно зашла за поверхность выступа, находящегося на кронштейне. Уверенно прижимаем генератор к данному кронштейну, и фиксируем его там обычной проволокой. Привязать лучше всего его к гайке крепления крышки ГБЦ.
5. Теперь аккуратно надеваем ремень на шкив генератора, а также на поверхностную часть шкива привода генератора.
6. Снова включаем пятую передачу, одновременно прижимая ремень к шкиву. В таком положении стараемся подтолкнуть автомобиль назад, пока ремень полностью не станет на своё место.
7. Теперь уже можно отвязывать проволоку, и начать отжимать отвёрткой генератор в том месте, где он соприкасался с кронштейном. Не забудьте вставить верхний болт крепления генератора.

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

Слева кронштейн с натяжителем с Калины, справа стандартная версия с Гранты

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

1. сам кронштейн от указанного автомобиля,
2. натяжной ролик,
3. кронштейн ролика натяжителя,
4. а также сам ремень генератора всё от той же Лады Калины первого поколения.
5. К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

Что нужно, чтобы заменить на Ладе Гранте

Инструмент

Для работы нам понадобится:

• острый нож (удалить старый ремень);
• плоская отвёртка подлиннее;
• гаечный ключ на «13»;
• новый ремень. Номер по каталогу 1118–1041020–07, размер — 823 мм.

Инструкция по замене

Ремень заменяется так:

Убираем дефектный ремень.
С помощью ключа на «13» ослабляем болт, крепящий генератор снизу

Надо слегка ослабить, не вывинчивая до конца.

Раскручиваем верхнее крепление и убираем гайку с болтом.
Соблюдайте особую осторожность. Поворачивая генератор, пока верхняя проушина окажется точно за поверхностью выступа на кронштейне, обычной проволокой зафиксируем их в таком положении.
Надеваем ремень на шкив генератора (на фото 2), и на верхнюю часть шкива привода (на фото 1).
Включив пятую передачу, толкаем машину назад

Нам нужно провернуть шкив привода таким образом, чтобы ремень лёг на своё место.
Убираем проволоку и осторожно отвёрткой отодвигаем генератор на исходную позицию.
Возвращаем на место верхние болт и гайку, закручиваем их, затем подтягиваем нижний.

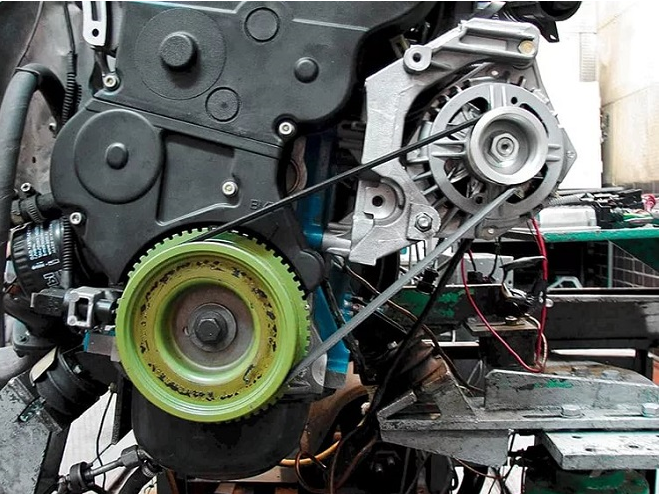

Надеваем новый ремень на шкивы

Так заменяется ремень на 8-клапанном моторе в машине без кондиционера. Дальше можно завести мотор и для проверки нагрузить генератор — включить отопление, дальний свет, другие приборы.

Последовательность действий при доработке кронштейна генератора своими руками на Ладе Гранте

1. Стачиваем 2 – 3 см с каждой из сторон крепления генератора. Делать это лучше в стационарных тисках с использованием сверлильного оборудования. За неимением оснастки пользуемся шлифовальной машиной, которая известна как «болгарка».

Стачиваем 2-3см с каждой стороны

1. Дрелью со сверлом по металлу (на «8») рассверливаем штатное отверстие на креплении, делая длину хода для болта 1.5 — 2.0 см.

Рассверливаем штатное кольцо

1. «Болгаркой» частично подтачиваем ребро жесткости на креплении, чтобы оно не препятствовало свободному ходу преобразователя.

1. Вырезаем уголок металла длиной 40 мм и толщиной 30 – 40 мм, загибаем край. Получилось некое подобие буквы «Г». Один конец крепится к кронштейну, на другой навариваем гайку на «10».

Уголок буквой Г

1. Собираем элементы конструкции, вкручиваем болт для натяжения ремня привода генератора.
2. Устанавливаем преобразователь, кронштейн без натяжителя на штатное место.
3. Переводим кулису в положение третьей передачи, надеваем ремень привода, рукой проворачиваем шкив коленвала.
4. Проверяем степень натяжения ремня.

Степень натяжения ремня

В домашних условиях степень натяжения ремня привода генератора проверяем следующим образом. Пальцем нажимаем на участок ремня между шкивом коленвала и натяжителем. Ремень прогибается на 10 – 12 мм, не более. Подтяните крепление (натяжение) по мере необходимости.

В завершение запускаем двигатель, проверяем работоспособность системы.

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Срезало все пазы, такой ремень на грани разрыва

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Такой ремень уже никуда не годится

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

Стандартный артикул для ремня генератора: 1118-1041020-07

• Длина такого ремня составляет 823 миллиметра.
• Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
• Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

1. Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.

Снимаем ремень путём простого отрезания, удобнее всего канцелярским ножом

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

Слева кронштейн с натяжителем с Калины, справа стандартная версия с Гранты

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

1. сам кронштейн от указанного автомобиля,
2. натяжной ролик,
3. кронштейн ролика натяжителя,
4. а также сам ремень генератора всё от той же Лады Калины первого поколения.
5. К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.
