Навесное оборудование для трактора мтз 82(80) беларус

Схемы установки агрегируемого оборудования

При агрегировании тракторных машин с навесными устройствами используется трехточечный и двухточечный вариант навески.

В зависимости от тяговой группы трактора используются следующие схемы соединения рабочих устройств с тракторной навеской:

Вариант навески	Тяговый уровень тракторной техники
Трехточечная навеска	0,6, 0,4, 0,9 и 4
Трехточечные навесные механизмы с возможностью перенастройки на двухточечные	3, 4, 5, 6, 8

При использовании двухточечного варианта навески передние концы нижних тяг соединяются в одной точке и агрегируемое оборудование опирается на трактор в двух точках. При таком типе соединения кинематика агрегируемого навесного оборудования полностью совпадает с траекторией движения прицепного устройства.

Двухточечное навесное соединение используется для агрегирования плугов, работа которых сопровождается криволинейным перемещением находящихся глубоко в земле рабочих элементов.

Обеспечивающая большую устойчивость агрегируемого оборудования в горизонтальной плоскости трехточечная схема соединения применяется для агрегирования широкозахватных сельскохозяйственных механизмов, землеройных, снегоочистительных и щеточных устройств и т. д.

Подключение гидрораспределителя

На МТЗ 82 (80) узел расположен на передней стенке внутри кабины под приборной панелью управления. Рычаги управления связанны с золотниками через ось и тяги с шарнирными соединениями выведены на правую сторону панели. Конструкция распределителя позволяет, при переносе узла в другое место или установке на другие модели тракторов, модифицировать расположение рычагов, переустанавливая крышку с выходами под рычаги на другую сторону корпуса распределителя. Для удобного подключения к гидросистеме и гидравлическому оборудованию крайние секции узла имеют фронтальные и дублирующие боковые выходы подъёма и опускания. Кроме этого, одновременное подключение к двум выходам золотника позволяет управлять одновременно двумя гидроцилиндрами. В конструктивно удобные отверстия подключают трубопроводы, остальные закрываются заглушками.

Для герметического соединения трубопроводов штуцера уплотняются медными шайбами и резиновыми кольцами — сальниками. Стандартно один золотник распределителя подсоединен к силовому гидроцилиндру задней навески трактора и два золотника используют для гидропривода выносного гидрооборудования.

При нехватке трех секций распределителя для гидропривода и управления оборудованием на трактор устанавливают дополнительный распределитель. Существует два способа подключения: последовательное подключение и параллельное.

В первом случае второй гидрораспределитель запитывают от одной из секций основного распределителя подключая выход подъема к нагнетательному каналу второго распределителя. Выход обратного хода рабочей жидкости, используемого золотника основного узла для запитки  доп. распределителя, закрывают заглушкой. Сливную полость второго распределителя, так же соединяют с гидробаком системы. Активируют распределитель, фиксируя подключенный золотник в положении «подъем». Таким образом, получают пять рабочих управляемых потоков для привода гидрооборудования. Недостатком является потеря одной рабочей секции и зависимость производительности работы второго распределителя от технического состояния первого узла.

Параллельное подключение осуществляют, устанавливая на магистраль высокого давления, идущего от насоса, гидравлический трёхходовой кран-тройник. Кран разделяет общий поток рабочей жидкости на два потока для подсоединения двух узлов и позволяет переключать поток масла. При переходе работы  с одного распределителя на другой соответственно переключают краном поток масла. Патрубки для слива, идущие от распределителей, соединяют  тройником. Если на тракторе используется силовой регулятор, один распределитель подключяют к регулятору. Второй канал управления перепускным клапаном дополнительного распределителя глушат пробкой. Таким образом, система получает шесть рабочих потоков, три из которых работают с силовым регулятором. Недостатком такого подключения является, невозможность  одновременной работы секциями на разных распределителях не переключая кран.

В зависимости от размещения гидровлического оборудования дополнительный распределитель размещают на задней стенке кабины или на правой передней стенке, вместо нижнего смотрового обзорного окна. Узел выносится наружу кабины, рычаги выводятся внутрь.

Так же стоить отметить, что данный тип распределителя и его модификации может быть использован в комплектации гидросистем тракторов ЮМЗ -6, ДТ-75, Т-40, Т-150 и их модификаций.

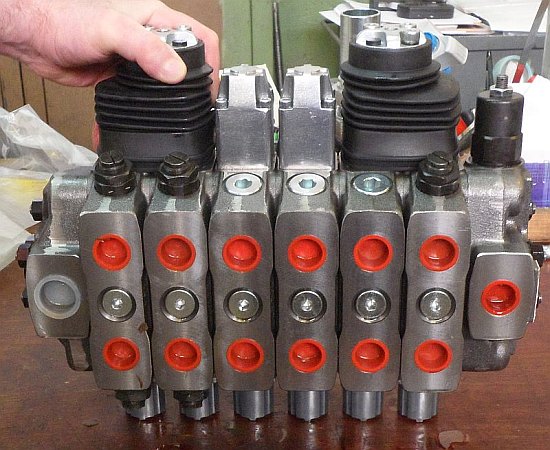

многосекционный распределитель с джостиками

Другие марки и конструкции распределителей подбирают при комплектации дополнительных гидросистем трактора, учитывая вид выполняемых работ, назначение и количество приводных гидроузлов навесного оборудования. Так при использовании гидроприводного оборудования с большим количеством гидроузлов используют многосекционные распределители. В конструктивном исполнении управления золотниками используют рычаги-джойстики, позволяющие одновременно управлять двумя золотниками распределителя, что повышает производительность и эргономику рабочего места водителя.

Как завести трактор МТЗ-82?

Запуск нового или давно не работавшего двигателя МТЗ-82 – ответственное мероприятие. Эта информация обычно прописана в руководстве по эксплуатации.

В случае его потери представляем Вам алгоритм, по которому следует заводить двигатель трактора МТЗ-82:

1. Перед началом запуска проведите осмотр топливной системы трактора на наличие неисправностей.
2. Убедитесь, что в баках для топлива пускового и основного двигателя есть горючее.
3. Откройте краны топливных баков.
4. Проверьте положение рычага КПП (он должен быть в нейтральном положении), а также убедитесь в том, что задний и боковой ВОМ не включены.
5. Шторка радиатора должна быть закрыта.
6. Прокачайте топливную систему агрегата. Для этого открутите вентиль на фильтре тонкой очистки и рукоятку ручной подкачки горючего. С помощью ручного насоса подкачайте топливо, пока из крана фильтра тонкой очистки не появится струя горючего без пузырьков воздуха.
7. Закрутите рукоятку ручной подкачки топлива и закройте вентиль.

После данных манипуляций можете безопасно проводить запуск мотора Вашего трактора.

Ремонт и регулировка

При выявлении нарушения в работе опоры рекомендуется отключить привод переднего моста.  С соблюдением правил техники безопасности произвести осмотр узла и проверить уровень смазки в корпусе. При наличии рабочего уровня масла и отсутствии недопустимых люфтов на  посадочных местах соединительных фланцев узла производят подтяжку регулировочной гайки 2 с усилием 40 Н.м (4 кгс.м.) добиваясь увеличения усилия срабатывания муфты до 400-800 Н.м (40-80 кгс.м).

Регулировочная гайка муфты опоры

Если регулировка не даёт положительного эффекта в работе узла — производят демонтаж для ревизии узла с устранением неполадок. Осуществляя ревизию, при нормальном состоянии деталей узла, причиной отсутствия установленного усилия срабатывания муфты является износ фрикционных дисков. Устраняют неполадку дополнительной установкой пары рабочих дисков и при необходимости меняют пружинные тарельчатые шайбы. Таким образом, компенсируется толщина износа дисков и восстанавливается требуемое усилие при затяжке регулировочной гайки.

Также при последующем ремонте нужно учитывать, что вследствие нагрева масла резиновые сальники теряют эластичность и при визуальной целостности не выполняют своей уплотняющей функции.

Порядок сборки промежуточной опоры

Перед началом сборки убедитесь в отсутствии недопустимой выработки на посадочных местах деталей. Наличие эллипсности в местах посадки промежуточной втулки, опорной втулки, скользящего и соединительного фланцев будет причиной дисбаланса при вращении и не даст плотному прилеганию сальников в конструкции узла.

Сборка промежуточной опоры МТЗ 82

Сборку узла осуществляют в следующем порядке:

• посадка сальника в корпус опоры
• посадка подшипников на промежуточную втулку
• посадка в промежуточную втулку опорной втулки соединительного фланца
• посадка втулки с подшипниками в корпус узла, сборка деталей муфты на вал
• установка муфты на внутренние шлицы промежуточной втулки
• установка скользящего фланца на шлицы промежуточной втулки
• установка сальников со стороны соединительного фланца
• установка уплотнительных прокладок под крышки узла и их затяжка
• регулировочная затяжка стяжной шплинтовочной гайки муфты с усилием от 40 Н.м

Осуществляя сборку убедитесь, что установленные детали заняли своё посадочное место без перекосов.

Порядок сборки муфты промопоры

Поочерёдный монтаж деталей на вал муфты осуществляется в следующем порядке:

• установка распорной втулки на вал
• за ней устанавливают усиленный ведущий диск муфты и полную наборку дисков муфты (поочерёдно ведущий — ведомый)
• в конце наборки устанавливают также усиленный диск
• затем устанавливают пары пружинных тарельчатых шайб

Правильность наборки деталей муфты проверяется наличием эффекта сжимания дисков при затяжке стяжной гайки сверху установленного соединительного фланца.

Количество дисков в муфте может быть разное и зависит от рабочей толщины дисков в комплектации узла. Наборка дисков должна соответствовать размеру, позволяющему в собранном состоянии обеспечить запас резьбовой части хвостовика вала для осуществления нужного усилия затяжкой.

1 Устройство и принцип действия навески

Гидравлическая навесная система на трактор предназначена не только для сцепления с дополнительными агрегатами, но и для передачи мощности от двигателя к оборудованию. Также с ее помощью поднимается и опускается назад в землю плуг или другие устройства. Поэтому навеска напрямую соединена с гидравлической системой и ведущим мостом трактора.

Схема укладки первого яруса навески

1.1 Типы навесок на МТЗ

По типу размещения навесного механизма относительно сельскохозяйственной машины, выделяются четыре типа механизмов:

1. Универсальный задний навесной механизм. С его помощью машина агрегатируется большей частью экскаваторного оборудования, такого как косилки, посевные машины, отвалы и устройства для уборки улиц.
2. Передняя (фронтальная) навеска. Имеет такую же конструкцию, как механизм, установленный на задней части трактора. Фронтальный навесной механизм рассчитан на сцепку с жатками, фронтальными грейдерными ковшами, косилками, опрыскивателями и машинами для очистки от снега.
3. Боковой навесной механизм. Используется для работы с кусторезным оборудованием и косилками однобрусного типа. Соединение проводится с помощью универсальных сцепок, которыми комплектуется машина.
4. Индивидуальные навесные системы. Используется такой механизм в том случае, когда универсальные навески не подходят. Например, если будет навешиваться оборудование, изначально рассчитанное на другие модели тракторов.

1.2 Из чего состоит задняя навеска МТЗ?

Конструкция навески МТЗ 82 достаточно простая. Состоит устройство из:

• двух горизонтальных тяг, соединенных металлическим стержнем;
• сверху к тягам с помощью специальных вилок крепятся раскосы;
• с помощью подъемного рычага раскосы фиксируются на валу подъемного рычага;
• подъемный рычаг одной стороной фиксируется на шток гидроцилиндра, а второй стороной соединен с верхней центральной тягой, которая обеспечивает передачу мощности на агрегаты.

Отдельные варианты навески на МТЗ 82 оснащены продольными тягами с удлинителями. Удлинители посредством шарниров соединяются с задним мостом. Навесное оборудование для трактора мтз фиксируется на шарнирах в конце продольных тяг устройства и на шарнире центральной тяги. Это называется трехточечной сцепкой.

Комплектация задней навески на МТЗ 82

Используется также и вариант с двухточечной сцепкой. Она используется в случае использования плугов, которые двигаются по кривой линии в толще грунта. В соответствии с этим отпадает необходимость в жесткой фиксации устройства. А значит центральная тяга не используется.

При активации гидравлической системы, шток цилиндра втягивается. Он воздействует на поворотный рычаг, и через него на вал подъемного рычага. Данная манипуляция задействует раскосы навески, которые поднимают тяги вверх, а вместе с ними и подсоединенный агрегат. Чтобы тяги не перемещались в горизонтальной плоскости во время подъема, они внатяжку фиксируются цепями, которые укреплены на стальном стержне, соединяющем тяги между собой.

Агрегаты, соединенные с тракторами МТЗ посредством сцепки, как правило, работают на неровных участках поля. Чтобы обеспечить стабильность работы устройствам в этом случае увеличивается диапазон вертикально-поперечного движения подсоединенной машины относительно остова трактора. Осуществляется это путем соединения раскосов с тягами через пазы вилок. Вилки раскосов фиксируются на тягах отверстием вперед, так, чтобы раскосы свободно двигались внутри пазов, а пальцы в конце тяг не мешали им.

Виды навесок

По месту расположения устройств для установки навесного агрегируемого оборудования тракторные навески разделяются на:

• Установленные в задней части трактора задние универсальные навесные устройства с использованием которых агрегируются посевные и культиваторные комплексы, косилки, жатки отвальное и экскаваторное оборудование, щеточные механизмы и т.д;
• Имеющие одинаковую с задним навесным устройством конструкцию фронтальные механизмы, с использованием которых устанавливаются жатки, фронтальные косилки и погрузчики, опрыскиватели, передние отвалы, снегоочистительные комплексы и т. д.;
• Боковую навеску, применяемую для соединения с трактором механизмов, расположенных во время работы с боков базового шасси. Боковое агрегирование производится с применением специальных механизмов, входящих в комплект поставки агрегируемых устройств. Таким способом агрегируются однобрусные косилки и кусторезы;
• Индивидуальные навески, используемые для установки оборудования, которое невозможно агрегировать с использованием универсальных навесных устройств. Для закрепления таких видов механизмов используют подмоторную раму трактора.

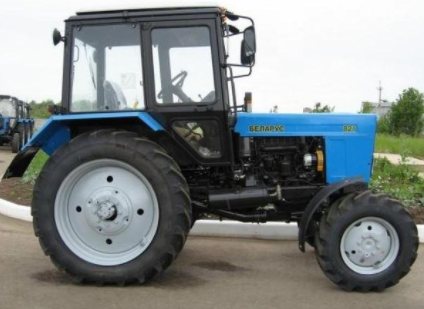

Устройство трактора МТЗ-82

Кабина

Конструктивное исполнение агрегата неоднородное – передняя часть состоит из полурамы, основой задней несущей части является трансмиссия. Снаружи трактор выглядит очень компактно, все внутренние элементы защищены мощным капотом. Сзади находятся устройства для навесных механизмов, гидросистема для подключения некоторых навесных и прицепных оборудований, ВОМ.

Кабина трактора полностью герметична, защищена от попадания влаги, грязи и пыли. Каркас цельный, усиленный, устойчив к излишним вибрациям. Поскольку установлена кабина над трансмиссионной системой, для большего удобства перед дверью установлена подножка.

Внутри кабины есть одно сиденье, печка, органы управления и аптечка.

Двигатель

Мотор трактора 4-тактный, четырехцилиндровый, дизельный, имеет мощность 81 л. с. Обычно это двигатели маркировки Д-243 и Д-240. Расположение цилиндров в один ряд, система впрыска топлива работает отдельно для каждого цилиндра. Охлаждение жидкостное. Некоторые модификации оснащены системой подогрева мотора перед запуском в холода – ПЖБ-200Б.

Сцепление

Трансмиссия соединена с двигателем однодисковым сцеплением сухого типа с механическим приводом. Сцепление замкнутое. Трансмиссия включает в себя 3 узла – коробку передач, задний мост, передний мост.

Задний и передний мост

Задний мост оснащен конической шестеренчатой передачей и блокировкой дифференциала, которая активируется автоматически и вручную. Для автоматического включения задействуется руль. Передний мост ведущий, силовой момент передается на него от трансмиссии через карданные валы. Передний мост можно синхронизировать с задним, а можно вообще отключать.

Управление

Управление трактором рулевое. Оно расположено под капотом в передней части двигателя. Руль дополнительно оснащен гидроусилителем с автоматической системой блокировки дифференциала (включается исходя из положения колес агрегата).

Независимо от встроенной системы запуска (стартер или пусковое), трактора МТЗ-82 оборудованы 12-вольтовым аккумулятором, который питает все электрооборудование агрегата.

Устройство заднего ВОМ МТЗ 80.

Механизм ВОМ входит состав трансмиссии трактора, вращение которого осуществляется от маховика двигателя или от КПП машины.

Планетарный редуктор ВОМ.

В конструкцию ВОМ входит планетарный механизм включения, функция которого заключается во включении и передачи вращения на соединительный шлицевой вал. Редуктор находится в задней части картера заднего моста трактора. В заказных конструкциях планетарного редуктора вал 23 делают универсальным, составным со сменными хвостовиками с 8-ю для скорости вращения 540 об./мин. или 21-м шлицом со скоростью 1 тыс. об./мин. вращения ВОМ.

Редуктор управляется двумя фрикционными лентами 12 и 10 (на рис.). Одна тормозная лента стоит на барабане водила, другая на барабане связанным с солнечной шестернёй через шлицевую муфту. Рычаг включения находится по правую сторону водителя и имеет два положения: рычаг вперёд — «ВОМ выключен», рычаг назад — «ВОМ включён». Движение от рычага передаётся тягами к пружинному усилителю, связанному через рычаг с осью управления фрикционными лентами

В процессе работы нужно обращать внимание, чтобы не было упора рычага включения в пол кабины. Это позволит избежать буксования механизма

 Режимы работы заднего ВОМ и переключение скорости вращения

Кулачковая муфта 20 выполняет функцию переключения режимов работы ВОМ (синхронный — независимый) и передачи вращения на редуктор включения.

Независимый режим

В независимом режиме муфта получает вращение от вала, проходящего через пустотелый промежуточный вал КПП, который передаёт вращение маховика двигателя через двухскоростной редуктор, размещённый в картере промежутки. Включение независимого режима осуществляют на малых холостых оборотах или при заглушённом двигателе рычагом управления кулачковой муфты. При переключении на заглушённом двигателе для совпадения шлицов муфты, проворачивают шлицевой приводной вал заднего ВОМ от руки.

Синхронный режим

В синхронном режиме муфта работает с ведущей шестернёй второй ступени КПП трактора при работающей трансмиссии. Частота вращения зависит от скорости движения и составляет 3,5 оборота вала на метр пути. Режим включают при работающем дизеле, после включения передачи и плавном соединении сцепления.

Рычаг переключения режимов работы ВОМа находится у основания сидения водителя. При повороте рычага в крайнее левое положение включается — «синхронный», в правую — «независимый» режим работы. Среднее положение — «нейтральное». Выбранная позиция рычага удерживается фиксатором.

Изменение скорости независимого режима ВОМ осуществляется при заглушённом двигателе, через поводок, установленный в нижней части корпуса промежутки трактора связанный тягой со скользящим блоком шестерней. Поворот поводка по часовой стрелке включает скорость 540 об./мин. в обратную сторону — 1 тыс. об./мин. Положение поводка фиксируется пружинно-шариковым замком, установленным на вилке переключения.

Неисправности и ремонт промежутки

Основной перечень неисправностей, приводящий к остановке работы трактора и последующей разборке и ремонту механизмов промежутки:

1. Иногда пробуксовка накладок сцепления происходит при износе коренного сальника на первичном вале промежутки. Масло затекает между маховиком и ведомым подвижным диском.
2. Отсутствует торможение первичного вала коробки передач. Переключение скоростей затруднено или выполняется со скрежетом. Отрегулировать или заменить тормозок сцепления.
3. Самопроизвольное выключение скорости вращения независимого ВОМ
4. Течь трансмиссионного масла из корпуса промежутки.

Общая  работа узла зависит от состояния опорных подшипников ведущего силового и ведомого вала ВОМ. Вследствие увеличения люфта в опорах увеличиваются зазоры в зацеплении зубчатых блоков редуктора и шлицевых соединений, что приводит к повышенному износу деталей, появлению гула, биения при работе, и самопроизвольному выбиванию положения скорости ВОМ.

Для замены опорных подшипников, валов и шестерёнок промежутки необходим полный демонтаж узла  с последующей разборкой и заменой изношенных деталей.

Замена сальников в промежутке

Для замены сальников на опорах валов в передней перегородке корпуса промежутки на силовом, ведомом вале ВОМ и оси привода насоса гидросистемы необходимо выполнить следующие действия:

1. Снимаем капот.
2. Отсоединяем кардан раздаточной коробки.
3. Откручиваем гайки крепления агрегата с мотором.
4. За передние колеса откатываем двигатель от промежутки.
5. Снимаем механизм отводки с кронштейном.
6. Меняем сальники.
7. Собираем отводку.
8. Скатываем трактор.
9. Крепим промежутку.
10. Устанавливаем капот.

В верхней передней опоре оси привода насоса меняется резиновое уплотнительное кольцо. Выкручивается фиксирующий болт из оси. Затем демонтируют втулку и меняют уплотнительное кольцо. В случае, если втулка и посадочное место разбито — вытачивают новую большего размера.

В средней передней опоре между силовым и приводным валом ВОМ меняется сальник, зажимаемый стаканом и втулкой.

Нижняя опора уплотняется сальником и закрывается чашевидной крышкой на четырёх болтах.

Герметичность сальников между сухим отсеком сцепления и смазываемой частью промежутки обеспечивает герметичность общей системы смазки трансмиссии трактора и изоляцию фрикционных дисков муфты от попадания масла, провоцирующего пробуксовку.

Ремонт привода и редуктора переключения скорости независимого ВОМ

К неполадкам работы узла относят выбивание включенного положения скорости вращения ВОМ. Одной из причин является неисправность пружинно-шарикового фиксатора вилки на оси переключения установленной в нижней крышке корпуса промежутки.

• Демонтируют крышку с приводом переключения
• Производят отсоединение вилки переключения и оси, получая  доступ к пружинно-шариковому фиксатору
• Производят ревизию или замену частей фиксатора
• Собирают ось с вилкой в обратном порядке

Ремонт тормозка сцепления

Рабочий механизм тормозка состоит из подвижного и неподвижного дисков и системы тяг, соединенных с педалью. Поверхность дисков защищают фрикционные накладки, при сжатии которых останавливаются муфта и первичный вал агрегата.

Основные неисправности устройства возникают в случае неправильной регулировки рычагов или при преждевременном истирании кольцевых накладок. Рекомендуемая толщина фрикционных пластин — 5 мм, величина износа — не более 3 мм. Работу по восстановлению тормозка проводят одновременно со сменой сальника.

Чтобы добраться до дисков механизма, в дополнение к перечисленным работам нужно снять кронштейн отводки и среднюю верхнюю крышку на корпусе промежутки. Накладки в заводском исполнении соединены с поверхностью диска при помощи специального клея. Процедура ремонта в этом случае заключается в замене неподвижного и мобильного дисков на новые изделия в сборе.

Коррекцию длины штока проводят с помощью резьбовой муфты, расположенной на тяге устройства. Чуть ниже находится рабочая пружина, размер которой необходимо тоже регулировать (≤ 35 мм).

Техническое состояние механизмов промежутки влияет на работу всей трансмиссии трактора. В случае неполадок при эксплуатации КПП трактора и затруднительном включении передач в первую очередь причины нужно искать в механизмах описываемого узла.

Необходимые материалы и инструменты

Потребуются следующие материалы:

• листовой металл толщиной 8 мм – основной материал, нужен для создания рабочей части (лопаты), а также рамы;
• металлические толстые балки (2 шт.), шарнирные соединения (6 шт.), гидроцилиндр (1 шт.) – для полурамы;
• металлические трубы Ø 100 мм (2 шт.), шарнирные соединения (4 шт.) – для установки неподвижной конструкции;
• чтобы сделать поворотный отвал, потребуется два гидравлических цилиндра.

Минимальный перечень инструментов:

• ручная электродрель;
• сварочный аппарат;
• измерительные инструменты;
• набор гаечных ключей;
• свёрла (комплект);
• амортизаторы;
• болты;
• болгарка;
• резак по металлу;
• резиновая полоса (для снегоуборочного).

Устройство и принцип работы раздаточной коробки

Распределение крутящего момента между деталями внутри, передача момента к приводным механизмам от двигателя – вот за что отвечает узел раздаточной коробки. Конкретно в тракторах МТ3 механизм выполняет сразу несколько задач:

1. Сохранение устойчивости во время передвижения, в том числе, при небольших скоростях. Даже если вращающий момент сохраняется очень высокий.
2. Увеличение крутящего момента на каждом из ведущих колёс. Благодаря этому становится легче преодолевать особенно крутые подъёмы. При движении по бездорожью можно без проблем сопротивляться качению.
3. Распределение момента силы между ведущими мостами. Это позволяет достичь наилучшей проходимости транспортного средства. При этом в трансмиссии не формируется негативный момент, который ещё называют «циркуляцией мощности».

О конструкции раздаточной коробки

Узел состоит из следующих нескольких компонентов:

• Ведущий вал.
• Передачи зубчатого понижающего типа.
• Межосевой дифференциал с блокировочным механизмом.
• Вал привода задней и передней оси.

Вращающий момент направляется непосредственно на раздатку с помощью ведущего вала. Далее в действие вступает межосевой дифференциал. Он распределяет вращающий момент по нескольким осям. При разных угловых скоростных режимах он обеспечивает сохранение непрерывного вращения.

Межосевые дифференциалы бывают симметричными, либо несимметричными. Симметричные нужны для равномерного распределения крутящего момента между несколькими осями. А вторая разновидность отвечает за раздачу в определённом соотношении.

Блокировочный механизм помогает реализовать все возможности полноприводного трактора. Он может выключать дифференциал частично либо полностью. Благодаря чему передняя и задняя ось соединяются друг с другом достаточно жёстко.

Блокировка проводится в автоматическом либо в ручном режиме.

В форме редуктора планетарного типа выполняется цепная передача. Она нужна для того, чтобы вертящий момент увеличивался во время езды по пересечённой местности. Цепные передачи состоят из ведомого и ведущего колеса, приводной цепи. Некоторые коробки снабжаются и передачами зубчатыми. Они отвечают за то, чтобы вращательный момент попадал на переднюю ось.

Соосно по отношению к ведущему валу устанавливают вал задней оси. Переднюю ось можно принудительно включать или выключать, активировать в автоматическом режиме.

Навесное оборудование для трактора МЗ-82

Благодаря правильно продуманной и сбалансированной конструкции, выносливости и хорошим техническим характеристикам трактор МТЗ-82 получил практически неограниченные возможности по использованию любых навесных орудий.

Чаще всего для работы с агрегатом используются следующие приспособления:

• погрузчики ПКУ-0,8 с ковшами, шириной 60 и 80 м;
• ковш, шириной 60 и 80 см;
• вилы типа ПКУ-0,8 для заготовки рулонов и леса, шириной 60 и 80 см;
• передний прямой и задний отвал типа ОБН-1 и ОБН-2П;
• грабли типа ГВВ-6;
• ковши, шириной 60 см и 1 м;
• штабелер типа ПФ-1;
• лопата, шириной от 60 см до 1 м;
• щетка, диаметром 50 и шириной каркаса 1 м;
• универсальный двухкорпусный плуг;
• роторная косилка;
• борона;
• универсальный опрыскиватель;
• фреза для обработки почвы;
• универсальная сеялка.

При необходимости трактор МТЗ-82 можно оборудовать самодельными навесным оборудованием. Для этого подойдут самодельные плуги, сеялки, бороны, окучники и прицепы, весом до 1,5 т.

Кун для трактора МТЗ-82

В число наиболее распространенных и простых по своей конструкции навесных орудий специального назначения входит кун. По своей сути, это приспособление представляет собой фронтальный погрузчик, основная задача которого заключается в погрузке грузовых автомобилей, перемещении и складировании тюков с сеном, а также расчистке мусора.

В большинстве случаев для оборудования трактора МТЗ-82 используется кун типа ПКУ-0,8.

В этом случае трактор показывает такие эксплуатационные параметры:

• максимальная грузоподъемность – 800 кг;
• максимальная высота подъема – 3,5 м;
• максимальный вес навесного погрузчика – 700 кг;
• максимальная скорость передвижения вместе с грузом –20 км/ч.

Неплохие характеристики трактора с используемым для него куном позволяют интенсивно использовать агрегат для расчистки больших снежных сугробов с последующей погрузкой снега на грузовые транспортные средства. Нередко трактор в паре с куном применяется для ликвидации небольших непригодных для проживания зданий, а также расчистки и погрузки строительного мусора с целью его дальнейшей перевозки.

Инструкция по эксплуатации

Эксплуатация узлов не вызывает каких-либо сложностей, что обусловлено простотой использования гидравлического механизма трактора. В некоторых случаях может потребоваться правильная регулировка узла, что позволит сделать его использование эффективным и безопасным.

Регулировка осуществляется посредством изменения длины раскосов, а также тяги. С помощью первых удается отрегулировать поперечное расположение оборудования, а с помощью центральной тяги — продольное. Поскольку масса большинства разновидностей навесного оборудования, используемого с тракторами данной серии, является внушительной, механизм периодически провисает. Исправить подобную ситуацию можно посредством специального механизма фиксации, который монтируется непосредственно на кронштейн цилиндра и позволяет надежно закрепить его положение.

История модификаций длиной более полувека

Первоначально мощность двигателя составляла 14,6 л.с. При том, что тогда вес самого спецтранспорта составлял 1780 кг, этого было недостаточно для выполнения поставленных задач. Начиная с Т – 25А мощность дизеля увеличилась до 26,6 л.с. Он раскручивал маховик до 1800 оборотов/минуту, что обеспечивало передвижение и работу с гидравлическим навесным или прицепным оборудованием.

Новые технические характеристики на Т-25 обеспечивались моделью Д-21А. В отличие от Д-21 он оборудовался топливным насосом распределительного типа НД -21/2.

Плунжер совершал в 2 раза больше ходов за один оборот приводного вала. Это позволило повысить мощность транспортного средства.

Сегодня Д-21 выпускается под обновленной маркой Д-120. В результате модернизации эксплуатационная мощность мотора поднялась до 30 л.с.

Но главным достижением новой модели ВМТЗ стало не улучшение мощностных характеристик. В этом дизеле впервые применен уравновешивающий механизм оригинальной конструкции.

Он устранил давнюю «беду» двухцилиндровых двигателей – вибрацию мотора и, как следствие, самого трактора.
