Предохранители и реле ваз 2114, 2115, 2113

Перегорели предохранители стоп сигналов, как определить и как заменить

Частой причиной неисправностей электроцепи авто становятся вышедшие из строя предохранители. Методов их проверки имеется несколько, сделать это можно при помощи мультимера или при визуальном просмотре.

Существует еще один довольно простой способ проверки предохранителя стоп сигнала. Надо завести авто и нажать клаксон. Отсутствие звука будет означать, что причина определена правильно. Потребуется, используя схему блока предохранителей, разыскать тот, который отвечает за работу стоп сигнала и клаксона, затем — выполнить замену.

Если-же клаксон работает, то неисправность вызвана какими-то иными причинами.

Почему по мнению автовладельцев может не гореть лампочка стоп-сигнала

1. Просто почистил контакты
   Самостоятельно снимаем торпедо с ваз 2113, 2114 и 2115

   «Столкнулся с проблемой, когда перестали гореть лампочки стоп-сигналов. Интересно, что я некоторое время и не знал об этом – просто не срабатывал тормоз при включенном автозапуске или при остановке с турбо-таймером…Когда мне стали говорить, что езжу, как «урод», подумал, что дело в сигнализации, которую я как-то не так запрограммировал. Еще заметил, что при таком «глюке» не срабатывает индикатор ECO (он тухнет, и все, а через некоторое время загорается сам по себе). Иногда после того, как проезжал определенное расстояние, стоп-сигналы загорались, и индикатор ECO работал. Убрал проблему путем снятия и чистки «лягушки». Все работает как надо».

2. Подсказали на форуме

   «Пропал дополнительный стоп-сигнал. Стал искать информацию, что может быть причиной такой неисправности, и нашел на форуме. Оказалось, что провод на лампочку дополнительного стопа в моей модели идет не от основных стопарей, а отдельно. Обнаружил, что под правой подножкой (на форуме писали, что это больное место) от влаги проводка просто сгнила. Устранить проблему не составило труда».

3. Одновременно и просто, и сложно

   «Я не силен в электрике, но было интересно самостоятельно разобраться с неработающими стоп-сигналами. Когда снял левую боковину багажника, нашел проводку, которая идет от заднего фонаря, и у нее был свободный разъем. При этом не обнаружил проводов, которые идут сверху от стоп-сигнала.

   После этого с помощью отвертки снял клипсы обшивки вокруг маленьких окон багажного отдела и вытащил фиксаторы потолочной обивки. Когда боковины отстегнуты, потолочная обивка отходит вниз, а под ней я нашел проводку, идущую к дополнительному стоп-сигналу. Провода идут от верхнего спойлера через его опору и под потолок. Сам жгут к фонарям проходит под потолком и прикреплен фишками к ребрам жесткости. Оказалось, что не были соединены штекеры.

   Японские сборщики все жестко закрепили, поэтому, чтобы соединить штекеры, нужно или демонтировать пол потолочной обивки, или оторвать клипсу, которой крепится шлейф подводящего жгута (второй вариант проще, поэтому я так и сделал). После этого был виден штекер, который сделан в виде клипсы, установленной в кузовное отверстие. Когда я его соединил, лампочка стоп-сигнала заработала. Получилось простое решение, но реализация его была сложной!».

4. Только замена провода

   «Иногда причина того, что не горят стоп-сигналы, находится в месте припайки провода к фишке. Влага, которая попадает в проводку на срезе изоляции, разрушает провод, и контакт пропадает. Решить проблему можно только после замены провода».

5. Потребуется 10 минут

   «Проблему со стопами решил сам, действуя по инструкции. Приведу ее здесь полностью. Чтобы устранить неисправность в работе стоп-сигналов, следует взять фонарик и лечь на пол в салоне с водительской стороны так, чтобы была видна ось тормозной педали. Свет от фонарика нужно направить вверх, чтобы найти концевой выключатель. Он выглядит как длинная черная штанга, на конце которой есть выдвижной шток. Когда водитель нажимает на педаль тормоза, шток выдвигается и происходит замыкание контактов. В результате загораются лампочки стоп-сигналов. Нужно взять гаечный ключ и открутить контргайку. Выворачивая концевой выключатель, следует добиться, чтобы лампочки стопов загорались при несильном нажатии на педаль тормоза. Если есть необходимость, снимите и установите обратно провода, которые подходят к концевику. Эта несложная процедура занимает всего около 10 минут и позволяет избежать серьезной аварии на дороге».

Принцип поиска

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Электрическая схема

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

• 6 – монтажный блок предохранителей;
• 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
• 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

• 3 – монтажный блок;
• 8 – лампы габаритного света и стоп-сигналов;
• 11 – концевик тормозных огней;
• К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Демонтаж и замена фонарей сзади

Процедура замены задних фар осуществляется так:

Сначала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумуляторной батареи.
Затем откройте багажник авто и демонтируйте защитную накладку на фаре, отсоедините крепление и отключите разъем с проводкой от контактов на плате. Будьте осторожны, чтобы не повредить их.
Используя торцевой ключ на 8, необходимо выкрутить четыре гайки, которые фиксируют заднюю фару

Сделав это, под гайкам шпилек вы сможете увидеть наконечники кабеля массы.
Далее, необходимо осторожно извлечь заднюю фару из посадочного места. Чтобы поменять рассеиватель, его нужно извлечь из корпуса оптики.
Процедура установки и сборки оптических элементов производится в обратном порядке.

Как используются штатные огни?

При плохой видимости фары помогают различать транспортное средство другим участникам движения, и в свою очередь позволяют различать их водителю. А это означает, что световые приборы автомобиля являются одной из важнейших его частей, и если они выходят из строя, то повышают вероятность аварийных ситуаций. И при всем этом фары могут использоваться не только в темное время суток.

Особенности эксплуатации противотуманок

В основном это касается противотуманных фар. На сегодня они устанавливаются практически в каждом автомобиле. Они будут полезны не только при сильном тумане, но и при снегопаде, или сильном дожде.

Многие люди думают, что цвет противотуманных фар обязательно должен быть желтым. Некоторые считают, что желтый свет дальше проходит сквозь туман.

Обратите внимание! Никакой разницы в оттенке света нет, и поэтому большинство производителей устанавливают в автомобили противотуманные фары белого цвета. А основное отличие этих фар не цвет, а направление светового потока

Световой поток от фар является горизонтальным и плоским, и направлен почти параллельно дороге, чтобы не светить на завесу из тумана

А основное отличие этих фар не цвет, а направление светового потока. Световой поток от фар является горизонтальным и плоским, и направлен почти параллельно дороге, чтобы не светить на завесу из тумана.

Дело в том, что туман не достает до земли, так как влага в тумане конденсируется если земля оказывается гораздо теплее чем воздух. И при правильной регулировке свет стелется по дороге на расстояние десять метров — при низкой скорости движения в условиях тумана этого более чем достаточно.

Также свет от фар должен распространяться и по сторонам, чтобы можно было рассмотреть дорожную разметку и обочину.

Бывают автомобили, имеющие в своей оснастке задний красный фонарь — он светит ярче чем габаритные огни или тормозные сигналы. При тумане он горит круглые сутки и позволяет различить машину владельца с приличного расстояния.

При дневной езде необходимо включать фары ближнего света — так водителя лучше будут видеть участники дорожного движения, которые едут навстречу, при необходимости они используются вместе с противотуманными фарами.

Противотуманные фары полезны не только в условиях тумана. Их уже давно рекомендуют включать, когда есть необходимость ехать в темноте, на узкой дороге с большим количество поворотов (особенно внезапных).

На современных автомобилях свет от фар может поворачивать за движением руля — это может сильно помочь при движении по узким лесным дорогам или тесным дворам, когда перед машиной внезапно могут оказаться человек или животное. Из-за этого в подобных ситуациях кроме ближних или дальних огней стоит включать и противотуманные.

В каком случае можно ездить?

Важно! Одна неработающая фара является поводом для штрафа, так как с подобной ситуацией запрещается езда на автомобиле. Но есть исключение — пункт 2.3.1 раздела 2 ПДД

Он гласит, что в подобной ситуации движение разрешено, но только если транспортное средство направляется к месту ремонта (станции технического обслуживания или стоянке) и если устранить поломку на месте не представляется возможным

И при этом нужно соблюдать максимально возможные меры предосторожности, чтобы не создать аварийную ситуацию. Но есть исключение — пункт 2.3.1 раздела 2 ПДД

Он гласит, что в подобной ситуации движение разрешено, но только если транспортное средство направляется к месту ремонта (станции технического обслуживания или стоянке) и если устранить поломку на месте не представляется возможным. И при этом нужно соблюдать максимально возможные меры предосторожности, чтобы не создать аварийную ситуацию

Но есть исключение — пункт 2.3.1 раздела 2 ПДД. Он гласит, что в подобной ситуации движение разрешено, но только если транспортное средство направляется к месту ремонта (станции технического обслуживания или стоянке) и если устранить поломку на месте не представляется возможным

И при этом нужно соблюдать максимально возможные меры предосторожности, чтобы не создать аварийную ситуацию

Основные причины неисправности стоп-сигналов

В отличие от габаритов и аварийной сигнализации, на автомобиле обязательно должны быть исправными стоп-сигналы. Они сигнализируют автомобили, двигающиеся позади о том, что водитель снижает скорость. Уведомление о торможении водителей, едущих позади, позволяет предотвратить столкновение и создание аварийной ситуации. Обнаружить самому неисправность стопа на автомобиле ВАЗ 2107 достаточно трудно, так как эти сигналы расположены сзади. Для того чтобы увидеть работу стоп-сигналов понадобится два человека, один из которых должен нажимать на педаль тормоза, а второй контролировать эффект.

При нажатии на педаль тормоза могут быть следующие эффекты:

• Лампы стопа горят — неисправности нет, и автомобиль может продолжать эксплуатироваться.
• Не горят — требуется искать проблему. Причем сигнал о том, что не горят обе лампы на автомобиле, свидетельствует о необходимости проведения глобальной проверки, так как парно световые элементы перегорают в редких случаях.
• Горят наполовину — если горит только один стоп-сигнал, значит надо разобрать вторую фару и проверить исправность лампы. С большей вероятностью из строя вышел осветительный элемент(лампочка), и реже причиной может быть нарушение контакта.

Причинами неисправности стопа на ВАЗ 2107 являются:

1. Из строя вышел предохранитель F11(10А). Предохранитель состоит из плавкой вставки, которая перегорает при прохождении по цепи тока большой величины. Предохранитель рассчитан на соответствующую величину тока, поэтому его перегорание может быть связано с возникновением короткого замыкания или установкой ламп большой мощности.
2. Замыкание в проводке или ее повреждение. Такая неисправность часто встречается после проведения работ в салоне или багажном отсеке.
3. Окисление контактов. В месте соединения ламп с цоколем, или в месте подключения проводов к фарам со временем может сформироваться окисление, причинами которого является плохой контакт и попадание влаги внутрь блок фары задних фонарей.
4. Перегорание ламп накаливания — лампы имеют свой ресурс, поэтому часто неработоспособность стоп-сигнала связана с их перегоранием.
5. Неисправность жабки или лягушки — это датчик, который расположен в конструкции педали тормоза. Датчик замыкает контакт при нажатии педали тормоза, в результате чего загорается стоп-сигнал.

Это все виды неисправностей, которые связаны с неработоспособностью стопа на автомобиле ВАЗ 2107 и других автомобилей. Выявить поломку и устранить ее можно самостоятельно, не обращаясь к электрику. Для выявления поломки понадобится тестер или мультиметр. Более подробно о том, как найти и устранить неисправности стопа на ВАЗ 2107, рассмотрим подробно.

Отсутствует масса

Лампа накаливания работает при подаче на нее постоянного напряжения 12В. Плюсовой провод подается от аккумулятора через лягушку. Минус или масса берется с кузова автомобиля. Если от блок-фары отсоединить минусовой провод, то стопы работать не будут. Если недавно проводились работы с задней оптикой, и при этом обнаруживается неисправность работы стоп-сигналов, то необходимо перепроверить подключение провода «массы».

Перегорание лампы

Выяснить такую поломку можно только после демонтажа патрона с лампой. Определить неисправность лампы можно визуально, если на ней наблюдается обрыв спирали. Лампочки не ремонтируются, и меняются на новые. Лампа стоп-сигнала на ВАЗ 2107 — это обычный спиральный элемент, мощность которого оставляет 21 Ватт. Вкручивать элемент большей мощности не рекомендуется, так как создастся дополнительная нагрузка на бортовую сеть.

Окислились контакты

Выявить такую неисправность не трудно, для чего следует выкрутить лампу из патрона, и осмотреть внутренность. Окислы и ржавчину выявить можно визуально, а для устранения неисправности, понадобится очистить контакты наждачной бумагой. После этого перед установкой светоизлучающего элемента, следует обработать место патрона силиконовой смазкой.

Обрыв проводки

При проведении каких-либо работ в салоне, можно случайно задеть проводку, посредством которой запитываются задние фары. Хотя она и проложена в специальных шахтах и закрыта защитными элементами, однако исключать такую вероятность не следует. К тому же повредиться провод может не только от физического воздействия человека, но и посредством возникновения короткого замыкания. Чтобы исключить или подтвердить эту причину, понадобится прозвонить провод, который идет от датчика возле педали к цоколю блок фары.

Статьи по теме

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Штраф за езду без страховки: будет ли увеличение

Уходит антифриз из расширительного бачка: причины и диагностика

Направление протектора: правила зимней езды

Можно ли доливать антифриз или разбавлять его водой

Какой антифриз залить в «Пежо»: цвет, марки, производители

От чего зависит ремонт повторителя стопов?

Если этот тип оптики перестал работать, то при необходимости можно отремонтировать стоп-сигналы своими руками.

Процедура ремонта будет зависеть от типа неисправности:

1. Если оптика перестала гореть либо работает с перебоями, то загораясь, то отключаясь, то в первую очередь снимает стопы и проверяем качество их контакта, а также проводки. Если контакты окислились, то их следует очистить, при обнаружении поврежденных участком цепи провода следует поменять. После замены их также следует дополнительно обмотать изолентой, это позволит предотвратить их повреждение в дальнейшем.
2. В том случае, если причина кроется в перегорании светодиодных элементов, то выгоревшие лампочки нужно будет заменить. Для этого вам потребуется снять дополнительный стоп-сигнал и выпаять перегоревшие диоды, после чего установить вместо них новые источники освещения. Помните о том, что вышедшие из строя элементы следует менять парами.
3. При повреждении или поломке выключателя, устройство меняется на новое, поскольку ремонту оно обычно не подлежит. Для замены следует обесточить транспортное средство, для этого отключается аккумулятор. Сам переключатель нужно отключить от цепи питания, затем ослабить его фиксатор (обычно это контргайка) и снять вышедший из строя датчик.

Где Находится Предохранитель На Печку Ваз 2115

Где находится предохранитель печки ВАЗ-2115

Трудно не увидеть, когда в ВАЗ-2115 не работает печка, в особенности если поломка отопителя приходится на зиму. Какие неисправности можно представить, если в салон автомобиля просачивается прохладный воздушный поток либо поступление нагретого воздуха вообщем отсутствует?

Существует несколько обстоятельств, которые могут приостановить работу печки ВАЗ-2115, в том числе неисправность предохранителя вентилятора. Чтоб починить предохранитель, необходимо точно знать, где он находится. Об этом речь пойдет ниже.

Причины неисправности вентилятора печки ВАЗ-2115

Печка ВАЗ-2115 – непростой механизм, где неисправность хотя бы одной детали может повлечь за собой полное отсутствие прогрева салона машины. Чтоб найти корректность работы вентилятора, заведите ВАЗ-2115 и переключите положение скорости в формат от 1 до 3 включительно.

Обратите внимание на возникновение шумов. При адекватном функционировании вентилятора шум должен быть

Но если вентилятор не работоспособен при скорости 1, 2, а на 3 врубается, тогда дело в резисторе либо переключателе, отвечающем за контроль и установку режима интенсивности подогрева печки.

Состояние вентилятора печки ВАЗ-2115 оставляет вожделеть наилучшего по таким причинам:

1. В монтажном блоке находится нехороший контакт. Таковой контакт нужно кропотливо очистить от следов окисления либо вполне поменять новейшей проводкой. Чтоб выявить эту причину поломки отопителя, довольно своими руками пошевелить колодку жгутиков, подходящих к монтажному блоку.
2. Может барахлить реле зажигания.
3. Отопитель работает исключительно в 3 режиме переключателя. На 1-ый взор может казаться, что виной неисправности переключатель, но по сути плохо работает дополнительный резистор. Чтоб починить предохранитель печки ВАЗ-2115, следует знать, где он находится. Для этого загляните под стеклоочистители слева и увидите темный ящик. Крышка раскрывается если отодвинуть 2 защелки. Снимите крышку и предохранители будут в свободном доступе.
4. Сгорел предохранитель. Берясь за подмену предохранителя, не запамятовывайте, что для вас еще предстоит найти, по какой причине перегорела деталь. Для этого с целью отыскать источник недлинного замыкания водители ВАЗ-2115 перебирают всю цепь.

РЕМКОМПЛЕКТ ДЛЯ ЛОБОВОГО СТЕКЛА Не работает печка

, омыватель и подогревзаднего стекла .

ВАЗ 2114 ПЕРЕГОРАЕТ ГОРИТ ПРЕДОХРАНИТЕЛЬ F-7 30 АМПЕРНЫЙ НА ВЕНТИЛЯТОРА ПЕЧКИ

перегорает предохранитель на печку

ф-7.

К печке примыкает предохранитель F7, ток в каком составляет 30А.

Этот предохранитель также регулирует работу прикуривателя, электронного мотора, отвечающего за омывание фар, подсветки бардачка, обогрев заднего стекла ВАЗ-2115. Вот почему сгорание предохранителя отопителя нереально перепутать с другими дефектами вентилятора.

1. Поломаться может и переключатель положения работы печки. Переключатель находится прямо под центральной консолью панели устройств.
2. Вышел из строя моторчик вентилятора печки автомобиля. Если напряжение находится, но вентилятор остается в прежнем неподвижном положении, означает его пора поменять либо залипли щетки моторчика.

Делаем своими руками

Опыт показывает, что мигающий стоп сигнал чаще всего ставится прерогативой для отечественных автомобилей, которые активно используются для тюнинга. Это машины типа ВАЗ 2110, Лада Калина, Лада Приора и пр.

А вот представить себе владельца свежей иномарки с подобным тюнингом достаточно сложно. Хотя ситуации бывают разными.

Есть несколько вариантов, как реализовать мигающие стопы на авто. Рассмотрим 2 из них.

С помощью реле

Проще всего воплотить в жизнь идею с мигающими стоп сигналами с помощью реле поворотных сигналов.

Только тут сразу стоит сделать акцент на том, что такая схема не всегда отличается повышенной надежности. Не исключен сценарий, при котором произойдет отказ реле. Это во многом зависит от качества сборки. Потому автомобилистам рекомендуют выбирать изначально качественные реле. А лучшим вариантом станет поворотное реле от того автомобиля, на котором производится тюнинг.

Теперь к вопросу о том, как правильно подсоединить релюшку. Делается это через штатную проводку. Просто нужно к стопу подвести поворотное реле. Перед изоляцией и сборкой рекомендуется проверить систему на работоспособность.

Именно из-за этого наибольшую популярность завоевали альтернативные схемы.

С помощью микросхемы

Существуют различные микросхемы. К числу востребованных для реализации мигающего стопа относится схема типа К561ТЛ1.

На ее основе создается блок управления стопами. Если правильно все сделать, схему работы удастся реализовать на свой вкус и собственные потребности. Чтобы изменить число миганий, достаточно просто изменить емкость конденсатора С1, входящего в состав микросхемы. Также меняются параметры сопротивления резистора.

Цепь С2-R2 в микросхеме будет отвечать за периодичность возникающих вспышек. Чтобы на дороге проблем не возникало, бывалые умельцы советуют добавить сюда кнопку мгновенного отключения. Так сотрудники ГИБДД попросту не увидят у вас мигающий фонарь, а потому и наказать за такой тюнинг не смогут.

Реализовать быстрое отключение можно 2 способами:

• Установить непосредственно в салоне специальную кнопку с резистором. Параметры последнего должны составлять 1 кОм. Нажимая на эту кнопку, ток будет подаваться в обход используемой микросхемы, и тогда стопы смогут функционировать в стандартном режиме;
• Использовать обычный переключатель. Так стоп-сигнал сможет коммутироваться и переходить на обычное питание. Эта схема считается более простой.

Какой подходит в большей степени именно вам, решайте сами.

Не работают стопы ВАЗ 2114 (2113)

Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.

Перегорела лампа стоп-сигнала в заднем фонаре

Чаще всего перегорает всего одна лампа, но бывает, что и две.

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

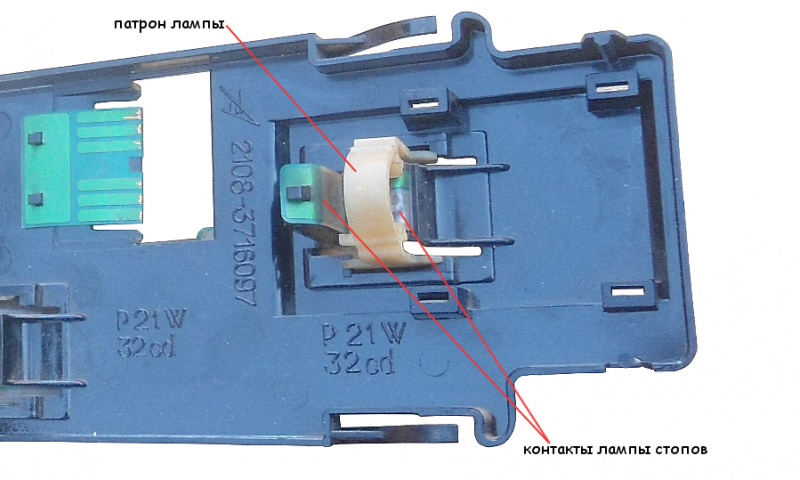

Окислились контакты в патроне лампы стопа

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

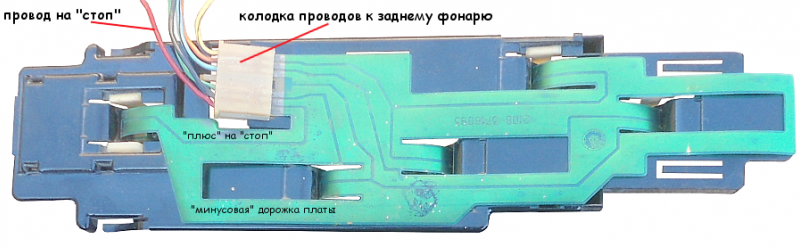

Неисправна колодка проводов на задний фонарь (фишка)

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

Сгорел предохранитель в монтажном блоке

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

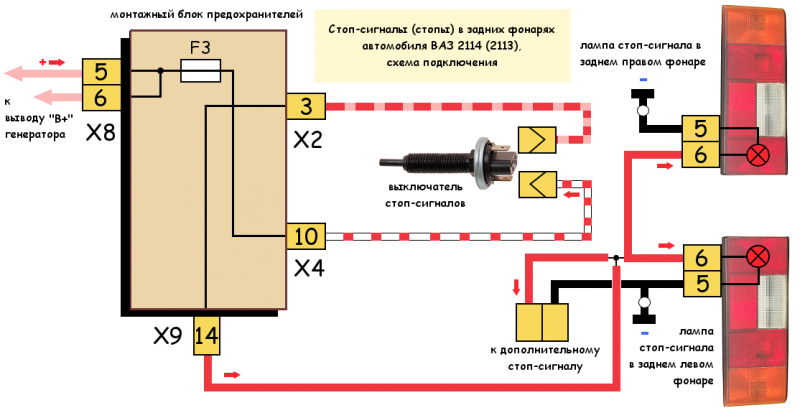

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

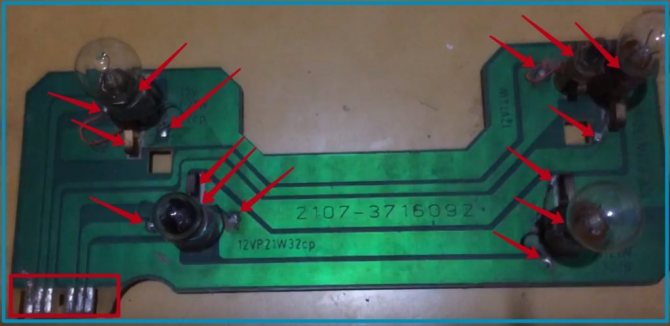

Осыпалась дорожка в плате заднего фонаря

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Пропала «масса» заднего фонаря

При этом может не работать или один или два фонаря. Минусовой провод лампы каждого из задних фонарей выходит из его соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Со временем это соединение окисляется и контакт пропадает (цепь размыкается).

Необходимо отвернуть гайку крепления наконечника минусового провода к кузову. Зачистить шпильку и наконечник. После чего контакт восстановится и стоп загорится.

Неисправен выключатель стоп-сигналов

В случае его неисправности не будут гореть оба стоп-сигнала. Выключатель расположен под педалью тормоза и после ее нажатия замыкает контакты электрической цепи стопов.

Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

«Обрыв» в электрической цепи ламп стопов

Причиной «обрыва» могут быть ненадежно закрепленные фишки жгутов проводов, окисление контактов в них, переламывание проводов цепи или их повреждение в результате ремонта.

При помощи мультиметра в режиме вольтметра можно проверить наличие напряжения на различных участках электрической цепи и определить поврежденный участок. Для этого лучше всего использовать схему.

В первую очередь проверяем наличие напряжения на наконечнике красного провода в колодках задних фонарей чтобы понять неисправность в фонарях или цепи. После чего проверяем наличие напряжение на наконечнике бело-красного провода выключателя стоп-сигналов под педалью тормоза.

Примечания и дополнения

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Что говорится в законах и правилах

Измененная схема, при которой постоянно горящий стоп-сигнал превращается в мигающий, вызывает множество вопросов.

Казалось бы, если можно купить уже готовый контроллер с Алиэкспресс или заказать в других магазинах, то ничего противозаконного в этом нет. Даже стробоскоп на машину повесить потенциально можно. Вопрос лишь в том, какими последствиями это обернется.

Первым делом стоит заглянуть в ПДД. Как ни странно, здесь ни слова не сказано о запрете на использовании таких устройство. Ведь при мигающих стопах сам цвет фонаря не меняется. Потому, состава преступления как такового нет. Все законно. Но фонарь мигает. А это повод наложить запрет.

Хотя в ПДД ничего не сказано, существует еще Технический регламент. А здесь как раз и прописано, что мигающий стоп сигнал является запрещенным видом тюнинга. В 8 приложении четко сказано, что ни одни фонари авто, кроме поворотников и аварийки, не должны мигать.
