Не горит правая сторона габаритов ваз 2114

Другие неисправности и их устранение (задние и передние габариты ваз 2114)

Довольно часто причиной неработающего габаритного огня становится сгоревший предохранитель. Устранить проблему можно, заменив на новый тот предохранитель, который кажется подозрительным. Если ситуация исправлена, то причина поломки заключалась именно в этом элементе, а если нет – то потребуется исключить такой момент, как обрыв цепи.

Питание к габаритным огням ваз 2114 идет совместно с фарами. Если фары (передние или задние) не горят, то вероятнее всего, что произошел обрыв цепи. Для выявления и устранения подобных неисправностей понадобится обращаться к специалисту, который имеет специальное оборудование и соответствующие навыки.

Отдельно стоит остановиться на том, как проверять кнопку включения габаритных огней. Чтобы понять, не она ли явилась причиной неисправности, следует вынуть из панели кнопку, а затем замкнуть провода. В случае, когда лампы загорелись, именно кнопка является причиной поломки и потребуется ее замена.

Из приведенной выше информации видно, что практически любые причины поломки габаритов на ваз 2114 устранять довольно просто

Важно делать это своевременно, поскольку от исправности этих огней зависит не только безопасность водителя и пассажиров, но и общая обстановка на дороге во время движения. Отсутствие габарита может ввести в заблуждение водителей других транспортных средств и, как следствие, создать аварийную ситуацию

Схема и расположение блока предохранителей ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112

Предлагаем вашему вниманию ознакомиться со схемой и расположением блока предохранителей на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Блок предохранителей и реле в ВАЗ-2110 находится в салоне автомобиля чуть левее и выше педалей.

За что отвечают реле блока предохранителей:

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

За что отвечают предохранители на ВАЗ-2110:

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта F2 — 7,5А — Левая фара (ближний свет) F3 — 10А — Левая фара (дальний свет) F4 — 10А — Правая противотуманная фара F5 — 30А — Электродвигатели стеклоподъемников дверей F6 — 15А — Переносная лампа F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла F10 — 20А — Резервный F11 — 5А — Лампы габаритного света правого борта F12 — 7,5А — Правая фара (ближний свет) F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света. F14 — 10А — Левая противотуманная фара F15 — 20А — Электрообогрев сидений. Блокировка замка багажника F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) F20 — 7,5А — Лампы задних противотуманных фонарей

Схема соединений монтажного блока

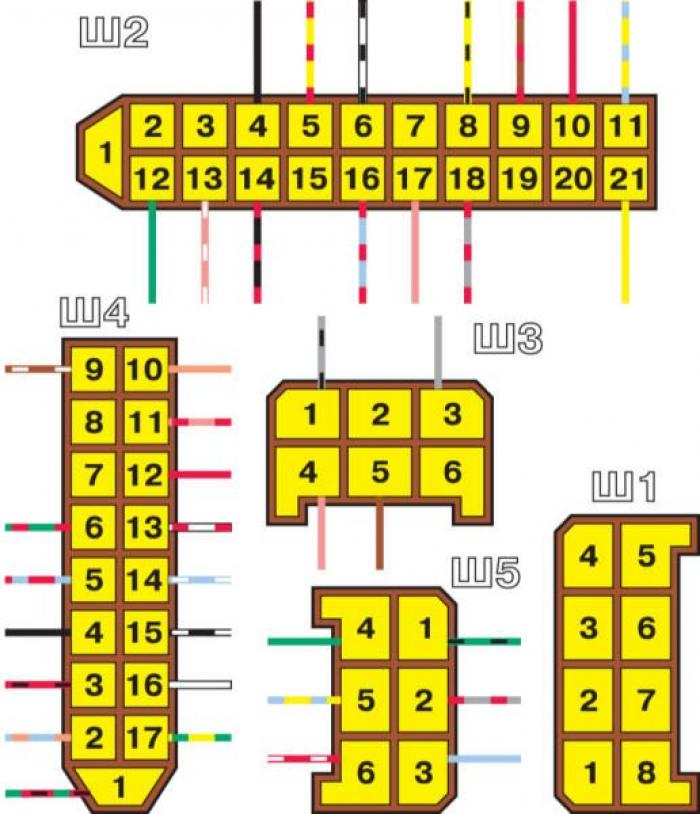

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и присоединяемые к ним провода

Надеемся что материал оказался вам полезен, будем рады видеть вас у нас в клубе ВАЗ-2110

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

• поставить автомобиль на эстакаду;
• установить ручник;
• снять защиту;
• удалить контакты ос старого датчика;
• подставить емкость и снять лягушку;
• выкрутить неисправный прибор и заменить его новым.

Дальше даем ему немного отстояться и проверяем масло в коробке передач. Подливаем до нужного уровня и собираем все конструкцию обратно.

Внимание цена на новый датчик в пределах 250 рублей. Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке

Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон – снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно – зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку – целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет – прибор неисправен.

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

Основные выводы и рекомендации профессионалов

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения.



Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Как выполнить поиск неисправности?

Наиболее частыми причинами того, что стоп сигнал на ваз 2114 не работает, являются следующие факторы:

1. Выход из строя предохранителя.
2. Обрыв проводов на одном из участков цепи.
3. Неисправность концевого выключателя.
4. Перегорание лампочек.
5. Окисление контактов в патронах ламп.
6. Повреждения на контактной плате.

Самой частой и одновременно — самой легко устранимой из указанных выше причин является перегорание предохранителя. Чтобы выявить подобную неисправность — нужно исследовать блок предохранителей. За стоп-сигналы отвечает 10 амперный предохранитель F3, защищающий, кроме того, замок зажигания, компьютер и подсветку салона.

Неполадки в работе последних также могут указывать на неисправность предохранителя стопов (и в этом случае поиск неисправностей следует начать именно с блока). Если оказалось, что предохранитель перегорел, то следует заменить его на новый, аналогичный.

Блок предохранителей ваз 2114

Проблема может быть и в самом блоке предохранителей — порой перегорают дорожки на его печатных платах или окисляются контактные ножки. Для того, чтобы проверить его исправность, достаточно измерить напряжение на контактах вновь установленного предохранителя.

Еще одной частой причиной, по которой не горят стопы ваз 2114, является неисправность концевого выключателя, осуществляющего включение сигналов. Располагается он на кронштейне педали тормоза и всегда находится в рабочем состоянии, в не зависимости от того, включен ли двигатель автомашины или нет.

Срабатывает он автоматически при нажатии на педаль. Для того, чтобы проверить его исправность — достаточно посмотреть, подходит ли питание к его контактам (на одном из контактов наличие питания должно быть постоянным). Кроме этого, если нажать педаль и включить таким образом концевик, то на его разъемах можно будет измерить напряжение.

Концевой выключатель

В случае, если на контактах выключателя ток отсутствует, то следует проверить провод, идущий к концевику от блока предохранителей. Если прозвонка показала, что провод неисправен (есть разрыв), то его следует заменить на новый и повторить проверку.

В противном случае (если с проводом все в порядке) следует отсоединить его (а также другой провод, подходящий ко второму разъему) от выключателя и соединить напрямую. Если после такой операции стоп-сигнал заработал, значит вышел из строя сам концевик, и его следует заменить.

Провода стоп сигналов

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей

Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

• она перегорела;
• плохой контакт;
• пробой в проводке, ведущей к этой лампе.

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Замена испорченной лампы в заднем блоке фар проводится по инструкции:

• отключите освещение и откройте багажник;
• удалите декоративную обивку;
• сожмите фиксаторы и вытащите контактную панель фонаря;
• нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
• проверьте лампочку на тестере и при необходимости установите новую.

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе

Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала

Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на фирму «Освар». Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции

Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением. Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

— выключить все наружное освещение и открыть капот

— отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

— вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

— установить патрон и кожух на место

Передние габаритные огни

б) при замене лампочки габаритного света в заднем блоке фонарей:

— отключить освещение и открыть багажник

— снять декоративную обивку и вытащить колодку с проводами из контактной группы

— сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой

— вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки

— поставить новый осветительный прибор и установить панель в обратном порядке

Задние габаритные огни ваз 2114

• Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
• Промаргивание при включенных габаритах или слабое свечение ламп. Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
• Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

Причиной постоянного перегорания вставки (предохранителя) может быть короткое замыкание в общей автомобильной цепи. В этом случае обязательно надо обращаться к автоэлектрикам, потому что последствия могут быть самыми серьезными, вплоть до возгорания.

Причины неисправности задних габаритов

Устранение неисправности в ситуации с неработающими габаритными огнями – первостепенная задача автовладельца, так как это не только создает опасную ситуацию на дороге, но и, в конце концов, чревато штрафом со стороны дорожной полиции.

Чтобы выяснить, почему не горят габариты ВАЗ 2114, нужно ориентироваться на три основных фактора:

1. Перегоревшая лампа.
2. Неплотный контакт питающего провода.
3. Пробитая проводка, ведущая к габариту.

Рабочие задние габариты

Первый случай – самый распространенный, и решается проблема элементарной заменой лампочки, благо, продаются они повсеместно и стоят небольших денег.

Подтвердить вторую причину, не разбирая прибор, можно с помощью простого постукивания по габариту: в момент прижатия его к контакту лампа будет загораться, и наоборот – гаснуть в свободном положении. Если же разборка прибора не выявила ни окисления с нагаром, ни перегоревшей лампы или отошедшей клеммы, но задний габарит ВАЗ 2114 не горит по-прежнему, можно говорить о неисправной проводке.

Замена подсветки панели

Для того, чтобы улучшить состояние светового излучения, понизить широкое цветовое разнообразие, нужно поместить в панель новые светодиоды, которые отвечают пожеланиям автовладельца и создадут оптимальные условия для улучшения освещения прибора. Обозначение значков на панели приборов ВАЗ 2114 вы можете прочитать в другой нашей статье.

Перед тем, как поменять подсветку панели приборов на ВАЗ 2114 необходимо купить новый комплект светодиодных ламп и рассчитать правильное количество диодов для каждого датчика, например, для тормозного — нужно 3 шт. и т.д.

После снятия блока, сопротивление и лампочки в приборную панель ВАЗ 2114 крепятся в заранее отведенные места, патроны, согласно строгой полярности расположения головок светодиодов, которые аккуратно стачиваются. После завершения работы подводится питание и проверяется работоспособность и качество подсветки.

Далее проводится полная сборка, все проводки от диодов выводятся к плате и аккуратно крепятся, чтобы они не мешали при выполнении монтажа панели.

Важно внимательно контролировать расположение приборных стрелок, дабы приводы не подгибались и не деформировались. Вся конструкция, подсветка приборной панели ВАЗ 2114 фиксируется шурупами

Питание светодиодов соединяется с ламповым, стрелки одеваются, выставляется нулевой показатель.

Теперь можно провести контроль всех датчиков и приборов бортовым компьютером. Если все контрольные идентификаторы в норме, панель благополучно возвращается на свое штатное место.

Проверка и замена контактной панели и ДЗХ

Для того, чтобы извлечь панель нужно проделать следующие операции:

1. Открыть багажник.
2. Удалить из него все содержимое, которое может помешать ремонту.
3. Демонтировать декоративную обшивку.
4. Демонтировать пластмассовый кожух.
5. Извлечь заднюю панель.
6. Отсоединить шпильки, крепящие датчик заднего хода.

Плата фонарей заднего хода ваз 2114

Чтобы извлечь сам датчик и заменить его, нужно действовать в таком порядке:

• отсоединить минус от аккумулятора;
• снять защиту датчика;
• отсоединить контакты подходящих к ДЗХ проводов;
• поставить емкость для масла под датчик;
• выкрутить датчик, используя ключ на 22;
• вынуть старый датчик и вставить новый;
• протереть коробку от следов вытекшего масла;
• выполнить сборку в такой же последовательности и в обратном порядке;
• в случае, если вытекло слишком много масла, следует дополнить его до требуемого уровня (сам уровень следует проверить сразу же после замены датчика, дабы избежать работы КПП при низком уровне масла).

Датчик заднего хода ваз 2114

Проверить датчик можно довольно просто — нужно лишь замкнуть его контакты и включить зажигание. Если при этом загорится задний белый свет, значит датчик исправен, и проблема кроется в электрической сети. Если же свет не загорится — значит ДЗХ сломан и его нужно заменить на новый (о том, как это сделать — рассказывалось выше)

Если лягушка оказалась исправной, то следует провести прозвонку всех подходящих к датчику и фарам проводов, а также проверить состояние контактов ламп и патронов (в случае, если они окислены, необходимо их зачистить или протереть жидкостью WD-40). Необходимо проверить и исправность предохранителей фонарей заднего хода, расположенных в общей колодке предохранителей.

Расположение ДХЗ ваз 2114

Если при исправном датчике, лампочках и проводке все равно не горит задний ход ваз 2114, причина может крыться в перегорании контакта, располагающегося на пленке фары. Подобная неисправность очень распространена именно на ВАЗовских машинах. Для того, чтобы ее решить, можно либо самостоятельно доработать контактную группу на плате, либо просто заменить плату на новую.

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Тоже самое возможно и на контактах передних блок-фар. Тем не менее из практики известны случаи, когда при проверке работоспособности лампочек оказывалось, что они перегорели с обеих сторон одновременно (может и поочередно, только водитель вовремя этого не заметил). При этом самодеятельный мастер проверяет все что угодно, только не лампочки, утверждая, что вероятность одновременного отказа ламп совсем минимальная. А вот мастера автоэлектрики первым делом проверяют лампу и контакт.

При движении легкового автомобиля ВАЗ-2115, независимо от времени суток, габаритные огни, также как и свет фар, должны быть обязательно включены. Это предписание российских Правил дорожного движения, которое обязан выполнять каждый водитель. Поэтому, электрические схемы габаритных огней и стоп сигналов, работают через реле контроля ламп К4, в задачу которого входит предупреждение водителя при помощи светового и звукового сигнала о не включении хотя бы одной из ламп выше перечисленных электрических цепей. Это заставит водителя выйти из автомобиля и определить, какая лампа габаритного света не горит, и заняться поиском возникшей неисправности.

На автомобиле ВАЗ-2115 чаще прекращают работать лампы габаритных огней в задних фонарях. Связано это с возникновением не герметичности фонарей, в результате чего, внутрь попадает влага, что приводит к окислению штекера колодки или дорожки на гибкой плате, через которые подаётся напряжение на контакты лампы.

Бывают случаи, когда после перевода выключателя наружного освещения в первое положение, не загорается ни одна лампа габаритных огней. Поиск такой неисправности придётся начинать с проверки наличия напряжения на клемме 1 этого выключателя. Оно должно быть равно +12 вольт, даже с выключенным зажиганием.

Если на эта клемма обесточена, тогда нужно будет последовательно проверить напряжение на клемме 6 разъёма Х8, а затем на клемме 6 разъёма Х1 монтажного блока. При наличии на этих клеммах напряжения, виновником отсутствия питания на клемме 1 выключателя наружного освещения будет розовый провод соединяющий её с клеммой 6 разъёма Х1 монтажного блока.

Ну, а при наличии напряжения на клемме 1 выключателя наружного освещения, виновником не включившихся ламп габаритных огней может стать сам выключатель или реле контроля ламп К4. Чтобы убедиться, что выключатель вышел из строя, нужно перевести его в первое включенное положение и проверить наличие напряжения на его клемме 2. Если напряжения на этой клемме нет, то выключатель наружного освещения придётся заменить.

При перегорании предохранителя F10 (7,5 А) не будут гореть передняя и задняя лампы габаритных огней с левой стороны автомобиля ВАЗ-2115, а при выходе из строя предохранителя F11 (7,5 А), не горят обе лампы габаритов с правой стороны этого автомобиля. Перегорание предохранителя F10 можно определить моментально, даже не заглядывая в монтажный блок, так как сразу же отключаться лампы подсветки выключателей, рычагов управления отопителем, прикуривателя, пепельницы, ведь он защищает и эти электрические цепи.

При передвижении в темное время суток или в тумане габаритные огни незаменимы, особенно если они находятся сзади. При перемещении или во время стоянки они показывают другим автолюбителям, где находится ваш транспорт. Если не горят задние габариты на автомобиле ВАЗ-2114, то несложно будет сделать ремонт своими руками. Для этого достаточно выяснить причину и придерживаться инструкции, приведенной ниже, или просмотреть видео.

Не горят «габариты» на автомобиле ВАЗ 2108, 2109, 21099

Рассмотрим как быстро найти причину отказа «габаритов» на автомобилях ВАЗ 2108, 2109, 21099. Габаритные огни входят в систему наружного освещения автомобиля и его эксплуатация с не работающими «габаритами» затруднительна, особенно в темное время суток. Ищем причину неработающих габаритов как принято в таких ситуациях от простого к сложному.

Причины неисправности

Перегорела лампочка габаритного света в патроне

Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

Окислились контакты в патроне лампочки габаритного света

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

Окислились контакты в соединительных колодках блок фар или задних фонарей

Несколько раз снимаем-надеваем соединительные колодки для удаления окисленного слоя и восстановления контакта. Более радикально – снимаем колодки и зачищаем контакты.

Нет «массы»

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2108, 2109, 21099,  крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

Масса передней фары, место крепления к кузову автомобиля ВАЗ 2108, 2109, 21099

Перегорел предохранитель

Если перегорел предохранитель 10 (F11), не будут работать габаритные огни правой блок-фары и правого заднего фонаря. Если перегорел предохранитель 9 (F10), не будут работать фонари левой блок-фары и левого заднего фонаря автомобиля. Заменяем их новыми, а потом ищем причину перегорания (возможно где-то короткое замыкание).

Неисправно реле К4 (контроля исправности ламп)

Неисправное реле контроля ламп К4 можно заменить перемычками. Соединяем отверстия под выводы реле 1-7-8, 9-10-11, 4-5. На некоторых автомобилях ВАЗ 2108, 2109, 21099 уже установлены перемычки вместо реле контроля исправности ламп.

Осыпались дорожки в платах задних фонарей

Визуально осматриваем дорожки в платах задних фонарей на предмет осыпания, ржавчины, прогорания. При необходимости проверяем их целостность при помощи контрольной лампы или тестера. Неисправную дорожку можно отремонтировать, припаяв на ее осыпавшиеся края провод.

Соскочили колодки в монтажном блоке или в них окислились наконечники проводов

Необходимо проверить надежность посадки соединительных колодок в монтажном блоке предохранителей. Для электрической цепи «габаритов» это штекеры Ш4 (Х4), Ш6 (Х6), Ш9 (Х9), Ш11 (х11).  При необходимости следует зачистить от окисления имеющиеся в них наконечники проводов.

Неисправен выключатель наружного освещения на панели приборов

Следует снять выключатель наружного освещения и замкнуть между собой черный и желто-красный провод. По черному ток приходит на выключатель, по желто-красному уходит. Если габариты загорелись, меняем выключатель на новый. Если нет ищем неисправность в электрической цепи дальше.

«Обрыв» или короткое замыкание в проводке

Необходимо проверить наличие электрического тока на выключателе наружного освещения (цепь от замка зажигания до выключателя), предохранителях (цепь выключатель – монтажный блок) и на реле контроля ламп (исправность монтажного блока).

Примечания и дополнения

• Лампы габаритного света расположены в передних блок-фарах и задних фонарях автомобиля. В передних фонарях применяется лампочка А12-4-1, в задних А12-5.
• Электрическая схема включения наружного освещения («габаритов») для всех этих автомобилей одинакова. Различие лишь в применяемых монтажных блоках предохранителей: на старых «самарах», до 1999 г.в. это 17.3722 с пальчиковыми предохранителями, на автомобилях после 1999 г.в. модификации монтажного блока 2114 с флажковыми предохранителями. Соответственно в цепи наружного освещения со старым монтажным блоком используются предохранители 9 и 10, с новым F10, F11.
• «Габариты» правой стороны автомобилей ВАЗ 2108, 2109, 21099 на 10-м (F11) предохранителе. «Габариты» левой стороны на 9-м (F10) предохранителе.

Дополнительные советы

Иногда владельцы ВАЗ 2114 сталкиваются с обратной ситуацией, когда сами задние габариты работают, а вот индикатор на кнопке включения – нет: почти всегда это признак неисправности проводки в салонной панели. Справиться с неполадкой можно путем извлечения всего блока клавиш и тщательной протирки его контактов.

В целом, габаритные огни на этой модели ВАЗ не должны часто выходить из строя, так как для их предохранителей были специально увеличены по ширине контактные площадки с целью обеспечения плотного примыкания.

Кроме того, специалисты советуют усматривать в частых поломках габаритов наличие неисправности в самом монтажном блоке или его электрической цепи. Подобную проблему необходимо устранить в короткие сроки, чтобы исключить риск возникновения возгорания проводки.

Наконец, стоит обращать внимание на герметичность всего блока задних фонарей и не допускать попадания внутрь влаги, из-за которой легко могут закиснуть контакты ламп
