Не горит подсветка панели приборов приора

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф

сайта).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приорасвоими руками.

Ключевые слова: монтажный блок лада приора | торпедо лада приора

111

6

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Почему не работает подсветка приборов на Приоре

На автомобиле ВАЗ 2170 Приора, для подсветки щитка приборов, , используются без цокольные лампы. Каждая лампа устанавливаются в специальный патрон, при помощи которого их можно извлечь из гнезда и установить обратно на место. Чтобы патрон с лампой, во время движения автомобиля не выскакивал из гнезда, его при установке в гнездо, фиксируют путём поворота, по часовой стрелке.

Если не освещается только часть щитка приборов, значит одна из ламп подсветки либо перегорела, либо потеряла контакт с дорожкой, по которой к ней подводится электрический ток. Для устранения этой неисправности щиток приборов придётся снимать.

В случае потери освещения всего щитка и одновременного отказа в работе приборов, расположенных, на нём, необходимо проверить в монтажном блоке предохранитель F10 (7,5А) и крепление массового провода.

Если полностью не горит только освещение щитка на Ладе Приоре, а остальные приборы и контрольные лампы работают, то необходимо добраться до штекерного разъёма и проверить, не окислился ли, контакт № 18, через который поступает питание для ламп освещения. Если с контактом всё нормально, значит, перегорела дорожка на плато, от которой запитываются лампы.

Тот водитель, который сможет разобрать щиток приборов, может эту неисправность устранить самостоятельно, путём приклеивания скотчем кусочка фольги к перегоревшему месту, предварительно зачистив кончики дорожки для обеспечения контакта.

Снятие панели приборов

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления и вентиляции. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем подрулевые пере- ключатели (см. «Снятие подрулевых переключателей, соединителя переключателей и барабанного устройства спирального кабеля»). Снимаем крышку блока предохранителей (см. «Замена предохранителей и реле»). Отсоединяем колодки проводов от выключателя зажигания (см. «Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера»). Отсоединяем колодки проводов от блока управления электроусилителем руля (см. «Снятие рулевой колонки»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). Преодолевая сопротивление пластмассовых защелок… …снимаем обивку левой передней стойки. Аналогично снимаем обивку правой передней стойки.

Лезвием шлицевой отвертки, подложив под него мягкий материал, поддеваем сопло обдува стекла левой двери. Аналогично снимаем сопло обдува с правой стороны.

Головкой «на 10» отворачиваем гайку верхнего крепления панели приборов, расположенную в полости под соплом обдува стекла двери. Аналогично отворачиваем гайку с правой стороны.

Головкой «на 10» отворачиваем болт крепления наконечников проводов «массы» панели приборов.

Отсоединяем колодки проводов жгута панели приборов от колодок жгутов проводов, расположенных на кронштейне, над монтажным блоком предохранителей…

…и колодку проводов, расположенную на правом торце кронштейна.

Отсоединяем колодку жгута проводов управления двигателем от колодки жгута проводов панели приборов…

…и головкой «на 10» отворачиваем гайку крепления наконечника провода «массы». Отсоединяем среднюю колодку жгута проводов панели приборов от блока управления электропакетом, (см. «Снятие контроллера системы дистанционного управления электропакетом»).

Отсоединяем колодку проводов от блока управления подушкой безопасности.

Крестообразной отверткой отворачиваем четыре самореза крепления накладки панели приборов… …и снимаем накладку.

Пассатижами с узкими губками сжимаем фиксаторы и отсоединяем хомут крепления жгута проводов от кронштейна на рулевой колонке.

Крестообразной отверткой отворачиваем саморез бокового крепления панели приборов. Аналогично отворачиваем саморез с правой стороны панели приборов. Открываем вещевой ящик…

…и в полости за ним отворачиваем крестообразной отверткой саморез крепления панели приборов.

Крестообразной отверткой отворачиваем саморез крепления консоли слева, аналогично — справа.

Извлекаем панель приборов из салона автомобиля. Установку панели приборов осуществляем в обратном порядке.

Лада Приора Хэтчбек Турбо › Бортжурнал › Установка контроллера ламп дневного движения

Распиновка приборной панелиПодключение VDO на автомобиле «Приора» 1 Розово-белый К электроусилителю руля 2 Голубой с белым К контрольному сигнализатору аварийной сигнализации 3 Серо-голубой К датчику аварийного давления масла 4 Коричнево-голубой К выключателю стояночного тормоза 5 Желто-голубой К блоку управления иммобилизатора 6 Черный К блоку управления подушкой безопасности 7 Желтый К выключателю наружного освещения 8 Голубой К переключателю указателя поворота правому 9 Голубой с черным К переключателю указателя поворота левому 10 Бело-голубой К ЭБУ 11. К датчику износа тормозных колодок 12. К датчику ремней безопасности 13 Черный К блоку управления противобуксовочной системы 14 Красно-голубой Клавиша «RESET» на подрулевом переключателе 15 Розово-голубой К датчику уровня тормозной жидкости 16 Черный К ABS 17 Зеленый К выключателю дальнего света фар 18 Белый К регулятору освещения комбинации приборов 19 Коричневый Масса панели 20 Бело-красный Клемма «30» 21 Оранжевый Клемма «15» 22 Желто-красный К датчику расхода топлива 23 Оранжево-белый Клавиша МК «вперед» 24 Бело-черный Клавиша МК «назад» 25 Черно-белый Датчик наружной температуры (-) 26 Желто-зеленый Датчик наружной температуры (+) 27 Розовый Датчик уровня топлива 28 Серый Датчик скорости 29 Зелено-белый Датчик температуры ОЖ 30 Коричнево-красный Тахометр (низковольтный) 31. Служебный. Диагностика панели. 32 Коричнево-белый Клемма «L» реле-регулятора генератора

Здесь мы подключаем: 1) Контроль скорости белый провод подключаем к серому (28 контакт колодки приборной панели) 2) Зажигание желтый провод подключаем к оранжевому (21 контакт колодки приборной панели) 3) Габариты голубой провод подключаем к желтому (7 контакт колодки приборной панели)

Дальше нас интересует монтажный блок, слева под панелью, а именно К7 – реле срабатывания фар дальнего свечения.

Над монтажным блоком болтиком прикреплена масса.

Откручиваем винт с низу и достаем монтажный блок из панели, необходимое нам реле слева снизу.

1) Красный провод постоянный плюс подключаем к розовому идущему к реле дальнего света. 2) Зеленый провод в нашем случае к бело-зеленому проводу, идущего непосредственно через предохранители к лампам

Что мы в итоге имеем: 1) При автозапуске лампы не загораются. 2) Лампы загораются плавно, при начале движения. 3) При длительной стоянке фары сначала тускнеют на 50%, потом выключаются. 4) При включении габаритов, освещение переходит в обычный режим, ДХО выключается.

На щитке имеются следующие детали, без которых авто не функционировало бы:

• регулятор внешнего освещения;
• включатель поворотных и осветительных фар;
• регулятор сигнала;
• комбинация приборов;
• регулятор дворников.

Штраф за неисправную подсветку номера

Первым нормативным актом, к которому следует обратиться, является пункт 2.3.1 Правил дорожного движения. Согласно нему, передвижение до места ремонта с неисправной подсветкой регистрационного знака возможно, если водитель не может устранить неисправность на месте. Правонарушением это не является, так как такая неисправность не указана прямо как обязательное условие запрета эксплуатации.

Однако, при передвижении в темное время или в условиях недостаточной видимости, независимо от причины, почему не горит подсветка номера, отсутствие освещения ГРЗ (государственного регистрационного знака) однозначно превращает задний номерной знак в «нечитаемый» по трактовке закона. В этом случае уже вступает в силу Кодекс об административных правонарушениях, в редакции от 29 декабря 2015 года, утверждающий:

«. Статья 12.2. Управление транспортным средством с нарушением правил установки на нем государственных регистрационных знаков

1. Управление транспортным средством с нечитаемыми, нестандартными или установленными с нарушением требований государственного стандарта государственными регистрационными знаками, за исключением случаев, предусмотренных частью 2 настоящей статьи, влечет предупреждение или наложение административного штрафа в размере пятисот рублей. »

Таким образом, езда с полностью неработающей подсветкой заднего номерного знака в светлое время для сотрудника ГИБДД может быть лишь основанием для предупреждения об этой неисправности водителя, в то время как в темное время – это уже является поводом для составления протокола об административном правонарушении.

Важно! Речь о нечитаемости номерного знака может идти только в том случае, если не горят все лампы подсветки номерного знака. Если горит одна из них, сотрудник ГИБДД не вправе привлекать водителя к административной ответственности

Под трактовку закона подпадает и сильное загрязнение плафонов подсветки номера.

Горит восклицательный знак на приборной панели: что делать водителю

С учетом того, что причин может быть несколько, при этом самой серьезной являются тормоза, остановимся на этой проблеме более подробно. Если горит восклицательный знак на панели, на начальном этапе нужно проверить уровень тормозной жидкости в бачке. Для этого достаточно поставить машину на ровную площадку, открутить крышку бачка и убедиться в том, что уровень находится между о и «макс». Если уровень ниже минимальной отметки, тогда восклицательный знак на панели загорается по сигналу от датчика.

В случае, когда недавно водитель проверял уровень, а теперь произошло его резкое снижение, важно найти причину утечки ТЖ из системы. Это могут быть тормозные шланги, гидропривод сцепления, тормозные цилиндры и т.д

Бывает и так, что во время проезда неровностей индикатор горит, а потом тухнет на ровной дороге. Это значит, что жидкости в бачке мало, но уровень еще не опустился до критической отметки. Когда машина раскачивается, срабатывает датчик, тогда как на ровной поверхности уровня тормозной жидкости еще достаточно, чтобы индикатор погас.

Следует помнить, что в процессе эксплуатации важно периодически контролировать уровень ТЖ, использовать только рекомендуемые жидкости для долива, а также своевременно менять жидкость и прокачивать тормоза. Идем далее

Может случиться так, что выставив уровень, проблема не исчезает. В такой ситуации нужно проверять сам датчик уровня ТЖ. Датчик находится в бачке главного тормозного цилиндра. Чтобы проверить датчик, нужно выполнить следующие действия:

Идем далее. Может случиться так, что выставив уровень, проблема не исчезает. В такой ситуации нужно проверять сам датчик уровня ТЖ. Датчик находится в бачке главного тормозного цилиндра. Чтобы проверить датчик, нужно выполнить следующие действия:

• Включаем зажигание, восклицательный знак загорается, что указывает на низкий уровень ТЖ. В норме значок должен гаснуть, если уровень нормальный и датчик работает в штатном режиме. Если этого не происходит, причем уровень жидкости в бачке нормальный, тогда нужно «скинуть» питание с датчика. Если индикатор погас, проблема зачастую в датчике. Часто ломается поплавок и лежит на дне, хотя жидкости в бачке достаточно.
• В случае, когда восклицательный знак горит, а питание на датчик не подается, такая ситуация может указывать на проблемы с проводкой, причем датчик скорее всего в рабочем состоянии. Проводка может замыкать, возникают повреждения, обрывы и т.д.

Почему не работает подсветка приборов на Приоре

На автомобиле ВАЗ 2170 Приора, для подсветки щитка приборов, , используются без цокольные лампы. Каждая лампа устанавливаются в специальный патрон, при помощи которого их можно извлечь из гнезда и установить обратно на место. Чтобы патрон с лампой, во время движения автомобиля не выскакивал из гнезда, его при установке в гнездо, фиксируют путём поворота, по часовой стрелке.

Если не освещается только часть щитка приборов, значит одна из ламп подсветки либо перегорела, либо потеряла контакт с дорожкой, по которой к ней подводится электрический ток. Для устранения этой неисправности щиток приборов придётся снимать.

В случае потери освещения всего щитка и одновременного отказа в работе приборов, расположенных, на нём, необходимо проверить в монтажном блоке предохранитель F10 (7,5А) и крепление массового провода.

Если полностью не горит только освещение щитка на Ладе Приоре, а остальные приборы и контрольные лампы работают, то необходимо добраться до штекерного разъёма и проверить, не окислился ли, контакт № 18, через который поступает питание для ламп освещения. Если с контактом всё нормально, значит, перегорела дорожка на плато, от которой запитываются лампы.

Тот водитель, который сможет разобрать щиток приборов, может эту неисправность устранить самостоятельно, путём приклеивания скотчем кусочка фольги к перегоревшему месту, предварительно зачистив кончики дорожки для обеспечения контакта.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

• предохранитель;
• печатная плата щитка приборов;
• контакты;
• проводка;
• выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Советы для автомобилистов

На автомобиле ВАЗ 2170 Приора, для подсветки щитка приборов, , используются без цокольные лампы. Каждая лампа устанавливаются в специальный патрон, при помощи которого их можно извлечь из гнезда и установить обратно на место. Чтобы патрон с лампой, во время движения автомобиля не выскакивал из гнезда, его при установке в гнездо, фиксируют путём поворота, по часовой стрелке.

Если не освещается только часть щитка приборов, значит одна из ламп подсветки либо перегорела, либо потеряла контакт с дорожкой, по которой к ней подводится электрический ток. Для устранения этой неисправности щиток приборов придётся снимать.

В случае потери освещения всего щитка и одновременного отказа в работе приборов, расположенных, на нём, необходимо проверить в монтажном блоке предохранитель F10 (7,5А) и крепление массового провода.

Если полностью не горит только освещение щитка на Ладе Приоре, а остальные приборы и контрольные лампы работают, то необходимо добраться до штекерного разъёма и проверить, не окислился ли, контакт № 18, через который поступает питание для ламп освещения. Если с контактом всё нормально, значит, перегорела дорожка на плато, от которой запитываются лампы.

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

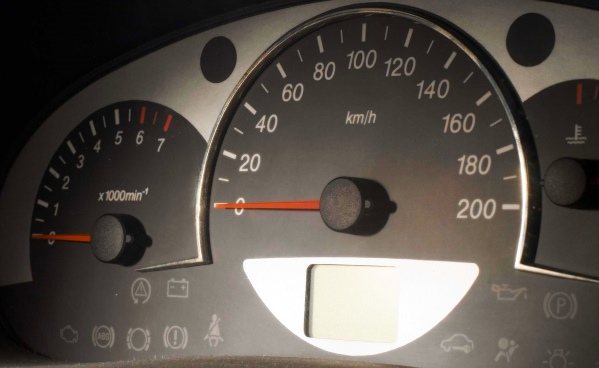

Индикаторы приборной панели Приора с расшифровкой

Отдельная категория указателей отвечает в основном за индикацию состояния бортовых систем и механизмов. Подобные символы не говорят о серьезных поломках, просто уведомляя водителя.

Описание и полная расшифровка индикаторов выглядит так.

Визуальное обозначение	Расшифровка
Стрелочный указатель уровня топлива	Указывает на остаток бензина в топливном баке. При исчерпывании запаса загорается следующий знак.
	Подобный указатель говорит о том, что в бензобаке осталось менее 10 литров топлива и требуется срочно заправить автомобиль. Изначально красный символ бензоколонки мигает, при выработке горючего до 5-6 литров – горит постоянно.
	На моделях ВАЗ указывает на разряд аккумулятора или сильное падение напряжения в сети. Обычно появляется после длительных попыток завести машину на морозе. Для устранения достаточно заменить или зарядить батарею.
	Ключик на фоне красной машины говорит, что включен иммобилайзер. Опция отсутствует у моделей 2008 года. В зависимости от комплектации на приборке машины может вспыхивать зеленый ключ. Если лампа мигает – система неисправна.
	Стандартные индикаторы активации поворотников. Световые указатели загораются соответственно для левого или правого поворота. Если световые индикаторы моргают одновременно – включена аварийная сигнализация (параллельно загорается красный треугольник).
	Подобный индикатор горит, когда машина стоит на ручнике. Также может свидетельствовать о серьезном нарушении работы двигателя.
	Система ABS работает некорректно или пробито колесо. Система присутствует в машинах опционально и не имеет прямого отношения к тормозной системе.
	Красная лейка имеет соответствующее обозначение. Лампочка показывает критическое падение давления масла в двигателе. Если индикатор гаснет после прогрева машины и выравнивания оборотов силовой установки – все в порядке.
	Зеленый символ говорит об активации габаритных огней.
	Головное освещение автомобиля находится в режиме дальнего режима. Загорается только при активации режима.
Стрелочный указатель температуры антифриза	Индикатор устанавливается на всех машинах без исключения и отображает фактическую температуру антифриза.

Какой штраф, если не горит подсветка номера

Часто распространенная неисправность приборов внешнего освещения автомобиля – это отказ подсветки заднего номерного знака. Причин тому достаточно много:

перегорание ламп или повреждение их нитей от вибрации и тряски. Одновременное перегорание всех ламп подсветки, если их, как на большинстве автомобилей больше одной, может быть косвенным свидетельством некорректной работы генератора – повышенного напряжения в бортовой сети. Рекомендуется сравнить его с нормальным для данной модели автомобиля. Но надо учитывать, что свойственное для многих марок автомобилей относительно высокое напряжение в бортовой сети (14,6-14,7 В) не является неисправностью, но значительно снижает ресурс низкокачественных ламп накаливания, и перегорать они могут часто;
просчеты в аэродинамике автомобиля, приводящие к обильному загрязнению зоны установки фонарей подсветки номерного знака. Жидкость рано или поздно начнет просачиваться через уплотнения плафона, приводя к коррозии контактов. Подобные дефекты для многих моделей автомобилей, например, VW Transporter T5, являются настолько частыми, что из статуса «детских болезней» конструкции могут быть перенесены в «хронические»;
не горит подсветка номера из-за перелома проводов в месте их перегиба при движении элемента кузова, на котором закреплен номерной знак, крышки багажника, пятой двери и так далее. Как правило, данная неисправность свойственна достаточно старым автомобилям с затвердевшей изоляцией проводки, более склонной к переломам. Поврежден может быть, как провод питания, так и заземляющий («масса»);
при коротком замыкании в какой-либо цепи, запитанной с подсветкой номера через один предохранитель, погаснет и абсолютно исправный плафон. Искать неисправность в этом направлении придется, если все вышеперечисленные причины не выявились

На автомобилях, оснащенных фаркопом, следует обратить внимание на контактную группу розетки и состояние проводки самого прицепа.

Замена лампочек своими руками

Итак, на твоей Приоре не подсвечиваются стрелочные указатели или информация на ЖК дисплее едва просматривается. Однозначно сгорела одна или несколько лампочек подсветки, и сейчас мы попытаемся их самостоятельно заменить. Для того чтобы добраться до этих лампочек, нужно снять панель приборов.

Демонтаж приборного щитка

Для работы тебе понадобится крестовая отвертка длиной около 10 см. Подойдет и более длинная, но ей будет неудобно работать в стесненных условиях. Для начала необходимо снять декоративную накладку приборной панели. Она крепится на 4 винта, причем два нижних закрыты декоративной накладкой под рулевой колонкой. Накладка крепится двумя защелками сверху и тремя поворотными креплениями. Если ты хоть раз заглядывал в монтажный блок, скажем, для замены предохранителей, то справишься с демонтажом накладки в несколько секунд.

Сняв декоративную накладку, ты доберешься до двух нижних винтов, крепящих еще одну пластиковую накладку – накладку приборной панели. Отвинчивай их.

Теперь найди два верхних винта – они утоплены в панель. Залезть туда длинной отверткой довольно сложно (хотя и реально), поэтому я и предлагал запастись коротким инструментом.

Отворачивай эти винты, и накладка легко снимется.

Для того чтобы снять эту накладку, не нужно демонтировать руль! Достаточно установить его в нижнее положение.

Осталось снять саму панель указателей Приоры. Она крепится на двух винтах, которые ты легко увидишь, сняв накладку.

Отворачиваем их и осторожно выдвигаем щиток, к которому идет жгут проводов, подключенных через зеленую колодку – разъем. Разъем очень удобный: чтобы отключить его, достаточно нажать отверткой на фиксатор и повернуть рычаг

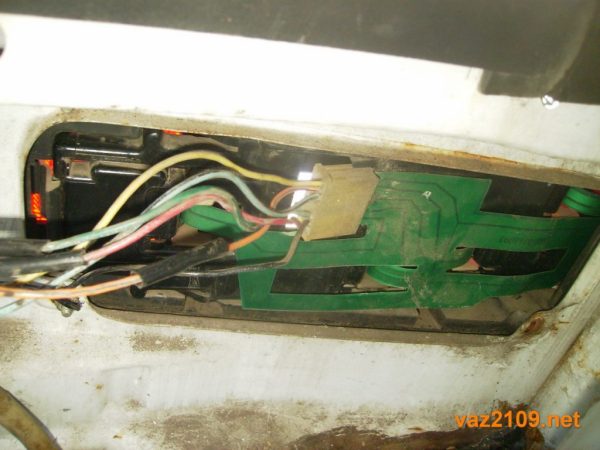

Отсоединение разъема питающего ПП кабеля

Отключаем разъем и снимаем щиток приборов. Кладем его лицевой стороной вниз и видим заднюю часть пяти лампочек – это и есть лампочки подсветки.

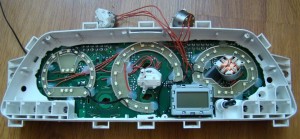

Тыловая сторона щитка приборов Приоры
