Подсветка панели приборов ваз 2114 не горит

Какие лампочки подойдут для 2114-й модели

В целом действующее законодательство предусматривает довольно серьезные санкции в отношении автолюбителей, отважившихся на свое усмотрение вносить какие-либо изменения в конструкцию транспортного средства. В соответствии с правилами, они обязаны заменять узлы и агрегаты только на аналоги тех, что выбрал производитель. Несоблюдение этого требования дает основание для наказания водителя.

Таким образом, все больше хозяев ставят на свои 2114-е Лады светодиодные лампы вместо штатных галогеновых. Такой выбор легко обосновать. В частности, они:

• потребляют примерно в 8-9 раз меньше электричества, а значит, нагрузка на бортовую энергосистему снижается;
• служат в 5-10 раз дольше;
• дают более яркий свет;
• практически не нагреваются.

Наконец, приборная панель выглядит гораздо привлекательнее, ведь лампочки могут быть самых разных оттенков – голубые, красные, зеленые и т. д.

Проблема в том, что светодиоды стоят примерно вдвое дороже, но этот недостаток с лихвой компенсируется более длительным сроком эксплуатации. К тому же ЛЕД-лампы с каждым годом дешевеют.

Ваз 2114 – почему не работает приборная панель?

Почему не работает приборная панель Ваз 2114? Причин на самом деле может быть много, вот некоторые из них:

1. Перегоревший предохранитель
2. Сгоревшие дорожки на плате являются не ремонт пригодными. В данной ситуации всё решается установкой новой схемы. Пугаться этого не стоит, её стоимость не велика, а замену можно выполнить самостоятельно.
3. Обрыв в электропроводке можно назвать наиболее сложным, неприятным и трудно определяемым вариантом поломки. В этом случае, питание на панель приборов или один из индикаторов не подаётся, и он перестаёт работать. Определение неисправности происходит с помощью мульти метра. Нужный провод перезванивается, определяется место разрыва или плохого контакта и при необходимости заменяется или зачищается.

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

• поставить автомобиль на эстакаду;
• установить ручник;
• снять защиту;
• удалить контакты ос старого датчика;
• подставить емкость и снять лягушку;
• выкрутить неисправный прибор и заменить его новым.

Внимание цена на новый датчик в пределах 250 рублей.

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон – снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно – зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку – целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет – прибор неисправен.

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения. Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Датчик заднего хода
(ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.

Сразу отмечу, что неработающие фонари заднего хода — не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например — отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений — убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.

Как провести замену подсветки

Иногда необходимо разбирать приборную панель возникает, если автолюбитель решил модифицировать ее. Подсветка может просто не устраивать автолюбителя цветом ламп и интенсивностью их работы. Для того чтобы обновить подсветку полностью, вам потребуется рассчитать количество ламп для каждого датчика и приобрести их.

При установке светодиодов в патроны важно соблюдать их полярность. Вам, возможно, потребуется аккуратно сточить патроны, чтобы лампы встали на свои места

После того как вы соберете новую подсветку, проверьте ее работоспособность, подключив к питанию. Можно проверить качество сборки специальным прибором.

Следующим этапом будет подключение новой подсветки к основной плате и к ламповой цепи. Аккуратно закрепите светодиоды, чтобы они не мешали вам монтировать панель. При сборке контролируйте положение стрелок приборов, их нужно при сборке выставлять на ноль. Стрелки при этом не должны изгибаться и деформироваться.

Далее вам останется только зафиксировать шурупами всю конструкцию и провести окончательную обратную сборку

Важно не стремиться сразу собрать панель полностью, не крепите декоративные части, чтобы не пришлось снимать их снова. После подключения панели приборов к электроцепи проверьте качество сборки и работу датчиков при помощи бортового компьютера

Если все в норме, то окончательно закрепите панель и завершите сборку.

Приборная панель на ВАЗ 2114 позволяет водителю контролировать данные мотора, следить за оставшимся количеством топлива, своей скоростью, и прочими данными. Панель следует поддерживаться в рабочем состоянии, чтобы неработающая подсветка не доставляла дискомфорт, а датчики показывали реальные значения.

Яркая подсветкаНо достаточно часто владельцы ВАЗ 2114 обнаруживают, что не горит подсветка панели приборов. Если подобная ситуация возникла, следует незамедлительно предпринимать соответствующие действия для ее устранения.

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

• Загнать автомобиль на подъемник или яму.
• Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
6. Доставайте вышедший из строя прибор, вставьте на его место новый.
7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
8. Верните на места все контакты, наденьте обратно защиту.
9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

• Поверните ключ зажигания, но не заводите сам двигатель;
• Включите заднюю передачу на вашей КПП;
• Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно – произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Почему-не горит подсветка панели приборов

Приведу пример из своей жизни. Поехал летом на рыбалку со своим другом на автомобиле ВАЗ 2115. В пути следования перед прибытием на место, перестала светиться подсветка панели приборов

Неисправность казалось бы незначительная для дневного времени, но в вечернее и в ночное время водителю в этой ситуации невозможно сконцентрировать свое внимание на показании приборов, а значит, необходимо было устранить неисправность

Как поступить в данной ситуации, где нужно искать причину неисправности? Запасные лампочки имелись в наличии, предохранители отсутствовали. А может быть причина и не в предохранителях, а в разрыве либо в отсутствии контакта? Сразу в общем-то и не сообразить, — с чего нужно начинать. То-есть, мы задались единственной мыслью: Как же в этом случае определить неисправность?

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

Алгоритм работы таков:

• Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
• Отсоедините штекер питания, который прикрепляется к плате.
• Отворачивайте 4 гайки при помощи ключа.
• При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
• После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

В таких случаях езда становится тихой, спокойной и непринужденной, но как все меняется, когда перегорает хотя бы одна лампочка. Сколько это доставляет неудобств и аварийных ситуаций, к тому же еще можно нарваться штраф от работника дорожной службы.

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

Задние фонари(фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.

Снимаем разъем с платы заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

Естественно надо понимать, что если машина Ваз 2108, Ваз 2109, Ваз 21099 старая и много кто занимался проводкой, то цветовое соответствие провода его назначению может быть нарушено. То есть красный провод может быть переделан не на стоп-сигналы, а к примеру на габариты. Но вообще это очень важный момент: разработчики Ваз 2108, Ваз 2109, Ваз 21099 специально функциональное назначение провода помечали определенным цветом, чтобы было легче при эксплуатации.

Плата фонаря Ваз 2108, Ваз 2109, Ваз 21099

Если не работает какой-то световой сигнал в задней фаре Ваз 2108, Ваз 2109, Ваз 21099,то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу Ваз 2108, Ваз 2109, Ваз 21099. 2)

Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой.

Как сказал один умный человек: «Электрика — наука о контактах». Чтобы разобрать задний фонарь Ваз 2108, Ваз 2109, Ваз 21099 сначала снимаем защитную пластмассовую крышку. Затем отсоединяем черный провод фонаря от массы. Затем снимаем разъем с платы фонаря и вынимаем саму плату с лампочками из корпуса фары. Если необходима замена самой фары, то откручиваем оставшиеся болты крепления фары к раме автомобиля и вынимаем ее.

Корпус фонаря Ваз 2108, Ваз 2109, Ваз 21099

Есть один важный момент, который многие владельцы Ваз 2108, Ваз 2109, Ваз 21099 не знают. Это задний противотуманный фонарь. Включается он кнопочкой между кнопкой аварийной сигнализации и обогревом заднего стекла. Работать задний противотуманный фонарь будет только если: 1) Включено зажигание. 2) Включен ближний свет фар. 3) Нажата кнопка включения фонаря. Лампа противотуманного фонаря Ваз 2108, Ваз 2109, Ваз 21099 — единственная, которая имеет отражатель внутри фары. Благодаря этому отражателю свечение фонаря становится более ярким.

Включен габарит Ваз 2108, Ваз 2109, Ваз 21099

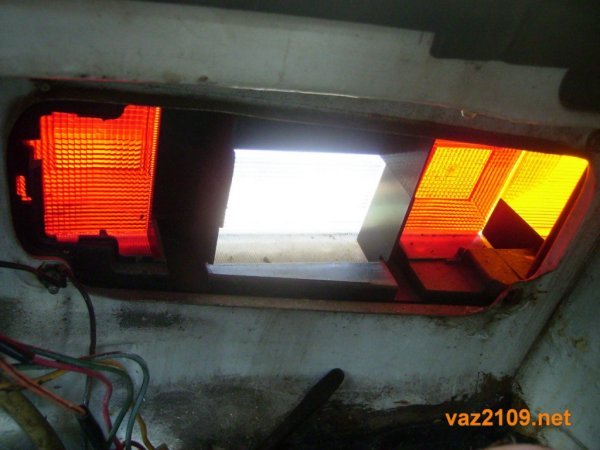

Включен задний противотуманный фонарь Ваз 2108, Ваз 2109, Ваз 21099

Мощности лампочек заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099: Габариты 5 Ватт Противотуманный фонарь 21 Ватт Задний ход 21 Ватт Стоп сигнал 21 Ватт Поворотник 21 Ватт

Приборная панель Ваз 2114 вышла из строя что делать?

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

Если не горят все лампочки

Иногда на 2114 перестаёт полностью гореть подсветка приборной панели. Обычно, чтобы восстановить её работоспособность, требуется поменять предохранитель. В монтажном блоке нового образца – это F10 на 7,5 А. Деталь имеет зелёный цвет. Её местоположение представлено на рисунке ниже: Замена плавкого элемента, как правило, не вызывает трудностей у автолюбителей. Поменять его можно самостоятельно. Поэтому, когда панель приборов перестала гореть, нужно достать предохранитель и установить исправный. Если всё заработало, значит, неисправность определена правильно. В случае сомнений деталь можно проверить мультиметром. Но иногда приборка может не гореть и по иным причинам. Это:

• Перегорание контактной платы;
• Обрыв проводки;
• Окисление контактов.

Диагностировать их можно с помощью мультиметра и при визуальном осмотре. Обычно определить и устранить эти неисправности можно самостоятельно. Но в некоторых случаях может потребоваться помощь автоэлектрика.

Не горит подсветка панели приборов ВАЗ 2114: ремонт своими руками

Приборная панель на ВАЗ 2114 позволяет водителю контролировать данные мотора, следить за оставшимся количеством топлива, своей скоростью, и прочими данными. Панель следует поддерживаться в рабочем состоянии, чтобы неработающая подсветка не доставляла дискомфорт, а датчики показывали реальные значения.

Яркая подсветка

Но достаточно часто владельцы ВАЗ 2114 обнаруживают, что не горит подсветка панели приборов. Если подобная ситуация возникла, следует незамедлительно предпринимать соответствующие действия для ее устранения.

Почему не работает панель приборов

Разобранная приборная панель

Первым делом нужно разобраться, почему не работает панель приборов на ВАЗ 2114. Если подсветка погасла, причин тому может быть несколько:

• Лампы накаливания перегорели, перестали работать светодиодные группы подсветки;
• Разъемы окислились;
• Электропроводка имеет неисправности, в цепи возникли дефекты;
• Блок предохранителей перестал работать;
• На общей контактной плате появились повреждения;
• Система габаритов повреждена;
• Нет минуса на кузов (массы).

Демонтаж приборной панели

Чтобы выполнить замену лампочек в приборной панели ВАЗ 2114, ее сперва придется демонтировать. Без этого мероприятия вы никак не сможете получить доступ к проблемному устройству.

Схема разбора панели

Потому сейчас разберемся, как разобрать панель приборов на ВАЗ 2114:

• Открутите три самореза, демонтируйте накладку и выступ снизу. Он выводится из кронштейна кузова вашего автомобиля;
• Теперь демонтируйте еще пять саморезов, расположенных на правой накладке консоли;
• Снимите экран;Отключите минусовую клемму с аккумуляторной батареи;
• Отключите колодку жгута проводов от прикуривателя;
• С рычага снимите рукоятку;
• Крепеж электрического вентилятора системы отопления, то есть печки, также предстоит снять;
• Открутите болты фиксации кронштейна колодки руля;
• Демонтируйте светодиоды, лампочные патроны и декоративные вставки на панели;
• Открутите лампу подсветки гидрокорректора. Для этого вам пригодится ключ на 21;
• Теперь остается снять саморезы сверху и снизу.

Таким образом, мы разобрались, как снять приборную панель на вашем ВАЗ 2114. Обязательно после проведенных мероприятий накройте чем-нибудь электросхему проводки, чтобы не допустить попадание туда влаги, пыли и всевозможных загрязнений.

Приступайте к замене ламп, которые оказались неисправными. При этом многих интересует, сколько лампочек в приборной панели ВАЗ 2114. Их там 13, но заменить можно только 8. Не забудьте очистить контакты, если на них есть следы окисления. В некоторых случаях приходится менять не саму лампу, а патрон для нее.

Выбор лампочек

Прозвон проводки

Сегодня рынок предлагает обширный ассортимент ламп, которые можно использовать для приборной панели ВАЗ 2114. Среди наиболее хорошо зарекомендовавших себя устройств, отметим несколько. Их название и стоимость представлены в таблице.

Производитель	Цена
Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные (Корея)	80 рублей — пара
Светодиодный модуль повышенной яркости SMD	20 рублей
Светодиод Sho-me SM-T5-cap-super (белый)	50 рублей
Галогеновые лампы Osram и Philips	Около 40-80 рублей за единицу

Замена подсветки

В разборе

Чтобы качество подсветки вашей приборной панели было выше, желательно установить на место старых новые светодиоды. Они обеспечивают отменное свечение, потребляют минимум энергии, гарантируют высокий уровень считывания данных.

1. Купите комплект светодиодных ламп, предварительно рассчитав количество устройств, необходимых для каждого датчика.
2. Сняв блок, установите сопротивления и лампы в специально отведенные для этого места на ВАЗ 2114 — в патроны. Для демонтажа патронов их аккуратно выкручивают против часовой стрелки. На их место устанавливаются новые патроны, вставляются лампочки. Соблюдая полярность, расположите головки светодиодов. Их придется аккуратно сточить.
3. Подключите питание и проверьте, как работает новая подсветка.
4. Выполните обратную поэтапную сборку. Обязательно выводите проводку к плате и аккуратно закрепите на ней. Так компоненты подсветки не будут мешать в процессе обратной сборки.
5. Следите за правильностью расположения стрелок приборной панели. При попытке быстро завершить работу, они часто деформируются, перегибаются.
6. Конструкция подсветки фиксируется при помощи шурупов.
7. Питание для светодиодов соединяют с питанием лампочек, надеваются стрелки и выставляются в нулевой показатель.
8. С помощью бортового компьютера проверьте работу каждого датчика и прибора. Если идентификаторы функционируют правильно, верните приборную панель в ее изначальное состояние. То есть соберите полностью узел.

Лада 2114 2005 — поломка

Комментарии 7

Участвовать в обсуждениях могут только зарегистрированные пользователи.

такая же беда уже с неделю — сжег уже два преда. Первое подозрение было на левую фару, вчера разобрал нашел две проблемы — вывалилось крепление лампы ближнего света и оплавился диод габаритов, не уверен в этом ли проблема но после устранения пока вроде держится, преды на 10А. Погода уже неделю сухая и жара. Вся сложность в том что пред горит не сразу а может день два продержатся поэтому искать или отключать что то бессмысленно в моем случае.

привет, нашел проблему.

Такая же проблема. На F10 все работает, кроме подсветки панели приборов. Что может быть?

привет всем у меня таз 2114 2004 года.проблема с электрикой вчера перестала светить понель приборов и передний левый габорит сегодня зделал поменял предохранитель габарит заработал а панель подсветки приборов не работает подумал регулятор прибавил сразу с горел предохранитель гдето замыкание

посмотри лампу на прикуривателе…из за нее скорее всего

Привет.предохранитель F10 на 7,5 А.Он отвечает за следующие сети: приборку, левые габариты(перед, зад), подсветку номера и подсветку кнопок салона.Надо искать короткое замыкание.Часто бывает горит или перетирается плата задней блок-фары.

Пробуй методом исключения: отключаешь поэтапно и смотришь, горит ли предохранитель:убираешь лампочки габаритов, если перегорает,отключаешь подсветку кнопок салона(откл. белый провод от крутилки яркости подсветки)отключаешь подсветку номерного знака, потом отключаешь панель.

Либо второй вариант: берешь тестер и прозваниваешь все эти сети.В этом случае тебе нужны будут схемы электрооборудования. Могу скинуть ссылки или выслать их.

У меня была подобная проблема. Выяснилось, что перетерся провод подсветки кнопки стеклоподъемника в водительской двери. (белый провод)

Один в один как у тебя ситуация была! Тоже белый провод подсветки кнопок стеклоподъемника перетерся и лег на массу.Сейчас с другой проблемой мучаюсь. Левые габариты пропали. Всё остальное, что через F10 идёт, всё работает. Ума не приложу, что может быть.

Полная версия сайта

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Замена ламп – нюансы

Иногда сказать, какая именно лампочка на модели 2114 утратила работоспособность, затруднительно. В этом случае вытаскиваются все и проверяются мультиметром. Для этого:

• установите тестер на омы;
• один щуп прижмите к боковине цоколя, а второй к нашлепке, установленной в нижнем его торце;
• если стрелка сдвинется, то спираль накаливания исправна.

Важно помнить, что описанная процедура в случае с диодными лампами не подходит. Здесь используется иной принцип работы

Мультиметр необходимо переключить в режим проверки диодов. Щупы присоединяются так же, но в процессе тестирования меняются местами – в одну сторону ток идет без ограничений, а в другую – не пропускается вовсе.

Тестер требуется по одной причине – лампочка очень невелика и чисто на глаз определить исправность нитки накаливания практически невозможно. Измерительный же прибор помогает быстро справиться с задачей.

Опытные автолюбители советуют после разборки панели приборов заменить сразу все лампы, ведь они недорогие. В противном случае есть риск, что одна или несколько старых вскорости сгорят, и все работы придется выполнять заново.

Когда новые лампы установлены, верните приборный щиток в салон, подключите к нему провода, но не фиксируйте. Далее:

• включите зажигание;
• проверьте, как функционирует подсветка и индикаторы (ручного тормоза, поворотников и т. д.).

Если все оказывается в порядке, то прикрутите панель шурупами.

Устройство панели приборов

На панели приборов ВАЗ-2112 есть:

1. Спидометр.
2. Тахометр.
3. Указатель уровня топлива.
4. Указатель поворотов.
5. Указатель температуры жидкости в охладительной системе.
6. Контрольные лампочки.
7. Колодки для подключения проводов.

Перед тем, как начать производить какие-то работы с приборной панелью, рекомендуется ознакомиться с ее распиновкой. Говоря другими словами, изначально надо понять, куда какой провод идёт и для чего он предназначается.

Распиновка и схема панели приборов

Распиновка панели приборов

1 — контрольная лампа резерва топлива; 2 — лампы освещения комбинации приборов; 3 — контрольная лампа правого поворота; 4 — контрольная лампа левого поворота; 5 — резервная контрольная лампа; 6 — указатель температуры охлаждающей жидкости; 7 — контрольная лампа наружного освещения; 8 — контрольная лампа воздушной заслонки карбюратора; 9 — контрольная лампа давления масла; 10 — контрольная лампа стояночного тормоза; 11 — контрольная лампа заряда аккумуляторной батареи; 12 — тахометр; 13 — контрольная лампа «CHECK ENGINE»; 14 — спидометр; 15 — контрольная лампа уровня тормозной жидкости; 16 — контрольная лампа аварийной сигнализации; 17 — контрольная лампа дальнего света фар; 18 — указатель уровня топлива.

Устранение проблем

Есть несколько самых распространенных проблем, по которым может не работать панель приборов на ВАЗ-2112. Это такие:

1. Не горит подсветка. Тут потребуется проверить все контакты, проводку и её состояние. Могут также просто перегореть предохранители или лампочки. Тут причин может быть много, а потому быстро решить проблему не получится. Надо детально во всем разбираться. У нас был случай, когда перегорали сразу все диоды подсветки панели приборов. Пришлось менять все лампочки.

   Проверка и замена лампочек подсветки

2. Отказ узла. Это проблема самая серьезная из всех. В данной ситуации перестают функционировать все приборы. Для того чтобы устранить проблему изначально надо проверить предохранитель №1 (5 ампер изначально, но у нас стоит 7.5, 5 амперный выбивало).

   Расположение предохранителя подсветки панели приборов на редакционной машине. У нас лёгкий тюнинг, стоит предохранитель 7.5 Ампер, 5 Ампер выбивало. Это не есть хорошо.

   Найти его можно на монтажном блоке. Если он перегорел, потребуется просто его поменять. Также надо обнаружить и причину, по которой он вышел из строя. Обычно к таким последствиям приводит короткое замыкание в проводке.

3. Прыгают стрелки. Тут в основном причина заключается в том, что плохая масса на щитке. Чтобы добраться до массового провода потребуется вытянуть автомагнитолу. Может такой провод быть смещен в сторону при установке, например, сигнализации. Поэтому, если в машине есть сигнализация, а провода под магнитолой не окажется, искать его надо в другом месте. Он может быть за обивкой салона в районе левой ноги водителя. Также провод массы может быть испорчен в процессе установки новой магнитолы. Такой провод надо не полениться и качественно прикрутить к кузову авто.
4. Проблемы с щитком приборов. Тут потребуется проверить, всё ли с ним хорошо. Для этого его надо вытянуть с посадочного места, но не отсоединять провода. В проводке надо проверить напряжение. Обязательно также следует посмотреть на обратную сторону прибора, чтобы удостовериться, что токопроводящие дорожки не повреждены.
5. Прикуриватель. Часто панель приборов может выйти из строя по причине прикуривателя (о замене прикуривателя см. «выполняем замену прикуривателя на ВАЗ-2112 своими руками«). Водители через такой разъем могут использовать разные дополнительные устройства, например, зарядки для телефона. В результате потребляется большое количество энергии, что и вызывает перегорание предохранителей. По этой причине может также некорректно работать и панель приборов. В данном случае надо проверить предохранитель F18 и заменить его при необходимости.

   Предохранитель прикуривателя — F18

Месторасположение и устройство датчика уровня масла

Лампочка низкого уровня масла в двигателе на панели приборов (отмечена красной стрелкой)

Лампочка низкого давления масла в двигателе на панели приборов (отмечена красной стрелкой), не стоит путать с низким уровнем масла

Итак, становится понятным, что загорание лампочки уровня масла неразрывно связано непосредственно с датчиком. Перед тем, как определиться с неисправностью, необходимо разобраться с местоположением датчика под капотом.

Датчик имеет трубку, которая доходит почти до дня картера. Контактная группа отправляет сигнал на соответствующие индикаторы. У ВАЗ-2114 до 2004 года выпуска, электрические соединения шли напрямую к приборной панели, как у «девятки». Но, после модернизации автомобиля, с 2004 года, контактные соединения электроцепи проложили через электронный блок управления, который должен контролировать работу датчиков и двигателя в целом.

Причины неисправности

Датчик уровня масла

Когда стало понятным устройство работы и схемы датчика уровня масла, можно рассмотреть причины загорания лампочки на приборной панели. Итак, рассмотрим, все возможные причины, которые могут послужить загоранию индикатора на приборной панели ВАЗ-2114:

• Низкий уровень масла.
• Неисправность датчика.
• Проблема в цепи контактов.
• Замыкание внутри панели приборов.
• Неисправности в ЭБУ.

Методы устранения

Теперь можно перейти непосредственно к методам устранения. Для начала необходимо разобраться, какой инструментарий может понадобиться для совершения процесса: ключ на 10, мультиметр, набор отверток. Теперь, когда все собрано, можно перейти непосредственно к решению проблем.

Низкий уровень масла на щупе

Также, причиной потери масла в двигателе может стать неисправность прокладок или пробой в картере двигателя. Для того, чтобы устранить потерю масла стоил устранить неисправности, которые стали причиной появления эффекта, а затем долить масло до необходимого уровня.

Для измерения показателя уровня масла, существует специальный инструмент, который называется – масляный щуп. Расположен он на передней части двигателя. Уровень масла в моторе должен быть посредине между показателями минимум и максимум. При падении показателя ниже отметки MIN, на приборной панели загорается индикатор уровня масла.
