Признаки поломки насоса и поиск неисправностей

Где находится реле бензонасоса нива шевроле

Указанием на то, что не качает бензонасос ваз 2114, могут являться следующие признаки:

Двигатель не заводится.
Проработав короткое время, мотор глохнет.
Двигатель троит.
Мотор часто дергается на малых оборотах.
Упало давление в топливной рейке (рампе). В норме оно составляет: для объема 1,5 л — около 300 кПа (+/-20 кПа), для объема 1,6 л — 380 кПа (+/-10 кПа).
После поворота ключа зажигания не слышно вибрации бензонасоса.

Если у вашей машины появились приведенные выше «симптомы», то не следует сразу же спешить с выводами. Многие из них являются достаточно общими, характерными для целого ряда неполадок, и лишь три последних признака явно указывают на неисправность бензонасоса.

Причин же того, почему именно данное устройство вышло из строя, может быть несколько, в том числе:

сгорел предохранитель;
сломалось реле бензонасоса 2114;
отошел или окислился контакт массы;
окислились контакты бензонасоса;
сгорел электромоторчик;
вышел из строя сам насос.

Начинать поиск, как и в большинстве других случаев, следует с проверки предохранителя. Находится предохранитель бензонасоса ваз 2114 в небольшом черном ящичке, расположенном на корпусе электронного блока управления. Он рассчитан на максимальную силу тока в 15 А, а его гнездо имеет маркировку fuel pump. Предохранитель следует аккуратно вынуть и проверить. Если он окажется перегоревшим, его нужно просто заменить на новый, рассчитанный на такой же ток.

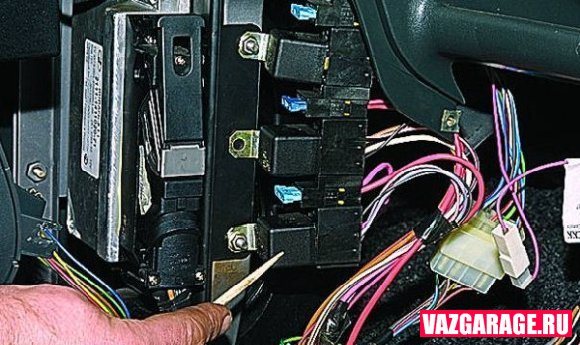

Предохранитель бензонасоса ваз 2114

Если же причина окажется не в предохранителе, то следующим шагом стоит проверить состояние реле. Правда, здесь многие автомобилисты могут задать логичный вопрос — а где находится реле бензонасоса на ваз 2114, ведь его нет в общем блоке? Найти это электронное устройство можно рядом с рычагом ручного тормоза, под торпедой. Чтобы открыть к нему доступ, придется убрать пластик вокруг ручника.

Чтобы проверить исправность реле, достаточно просто повернуть в замке ключ зажигания и внимательно прислушаться. Если реле работает исправно, то будет слышен характерный щелчок. Если же оно вышло из строя, то никакого звука прибор не издаст. Сломанное реле следует заменить на новое, поскольку данное устройство не является ремонтопригодным, да и стоит оно немного.

После проверки реле следует проверить и контакт массы, находящийся неподалеку от него (при манипуляциях с реле он будет хорошо виден). Контакт следует зачистить и подтянуть его крепление к стальному корпусу авто.

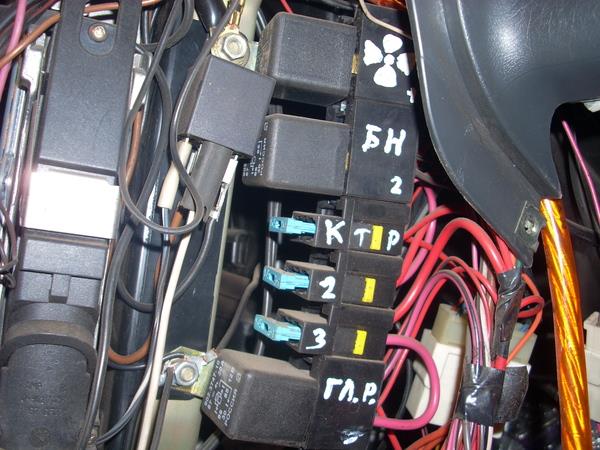

Реле бензонасоса ваз 2114

Если после всех перечисленных выше действий неисправность так и не удалось найти, стоит проверить состояние контактов в проводке бензонасоса и саму проводку. Последнее сделать можно обычной прозвонкой при помощи мультиметра. В случае, если обнаружится обрыв проводов, следует его устранить — здесь нет ничего сложного. Если же окажется, что проводка исправна, и напряжение поступает на насос, но он не работает, следует проверить его контакты.

На корпусе бензонасоса расположены не два, а целых три разъема — положительный, отрицательный и контрольный (для уровня топлива). К плюсовому и минусовому разъему следует подключить 12 вольтовую лампочку и повернуть ключ зажигания. При исправных контактах лампочка загорится.

Если же этого не произойдет, следует хорошенько зачистить контакты мелкой шкуркой или тряпочкой с керосином, после чего вновь провести эксперимент. Если лампочка вновь не загорится, значит причина кроется глубже.

Следующим этапом в поиске неисправностей насоса должна стать проверка работоспособности его моторчика. Выполнить ее можно при помощи все той же лампы — подключив контакты лампы к включенному в бортовую сеть моторчику, следует повернуть ключ зажигания.

Если лампочка не реагирует — нужно хорошенько зачистить контакты электродвигателя, после чего повторить опыт. Если же лампочка моргнула, а моторчик никак не реагирует на поступающее напряжение, значит он вышел из строя и пора покупать новый.

Устройство и работа топливоподачи

Функции реле бензонасоса калина и его замена

Система, обеспечивающая двигатель нужным количеством бензина, функционирует по такому алгоритму:

После включения зажигания запускается электробензонасос, поднимающий давление в магистрали после себя до определенного уровня. Электрическая цепь питания агрегата защищена предохранителем.
Регулятор давления топлива (общепринятая аббревиатура – РДТ) стоит на магистрали после насоса и ограничивает верхний порог напора, сбрасывая лишнее топливо обратно в бак посредством отдельного трубопровода.
При вращении коленчатого вала стартером и дальнейшей работе двигателя горючее поступает в топливную рампу, смешивается с воздухом и направляется к форсункам, встроенным в каждый цилиндр. Количество подаваемой в камеры сгорания смеси регулируется электронным блоком.
На пути к топливной рампе бензин проходит 2 ступени фильтрации. Первая – сетка, установленная в баке на всасывающем патрубке насоса, вторая – фильтр тонкой очистки на подающем бензопроводе.

Распространенная ошибка несведущих автолюбителей: если горючая смесь не поступает в цилиндры, то однозначно не работает бензонасос. Зная конструкцию топливоподачи, можно предположить и другие неполадки:

перегорел защитный предохранитель в электрической цепи, насос вполне исправен, но не получает напряжение питания;
засорился первичный или вторичный фильтр (иногда – оба сразу), топливо проходит в малых количествах либо не поступает вовсе;
пришел в негодность регулятор давления, сбрасывающий львиную долю горючего обратно в бак, мотору ничего не достается;
вышла из строя одна либо несколько форсунок.

Чтобы точно определить источник проблемы, нужно выполнить проверку работы электробензонасоса и остальных элементов. Ехать на станцию технического обслуживания необязательно – диагностические работы можно провести в собственном гараже.

Советы для автомобилистов

Распиновка бензонасоса ваз 2110

Электрический бензонасос на легковом автомобиле ВАЗ-2114, расположен в топливном баке, а после включения зажигания, напряжение на его клеммы подаётся через 15 амперный предохранитель F3 и реле R2, расположенные под панелью со стороны пассажира в салоне автомобиля.

Первое, что делает водитель «четырнадцатой», после отказа бензонасоса, откручивает два самореза, которые крепят крышку с правой стороны консоли под панелью, закрывающую три реле и три предохранителя и проверяет целостность предохранителя F3, стоящего рядом с двумя, расположенными друг за другом реле и состояние контактов, куда предохранитель вставляется. Если он цел, нужно проверить реле бензонасоса (можно методом замены), которое стоит рядом с предохранителем (оно среднее среди имеющихся там реле).

Если с предохранителем и реле всё в порядке, то дальнейшим действием водителя будет добраться до клемм бензонасоса. Для чего придётся поднять подушку заднего сиденья и снять крышку в днище кузова автомобиля, открутив саморезы её крепления. В открывшемся лючке Вы увидите три клеммы, одна из них минусовая, а две плюсовые (серый и чёрный провода), которые подают напряжение на бензонасос и указатель уровня топлива. Вам предстоит проверить, подаётся ли напряжение на плюсовую клемму электродвигателя бензонасоса. Сделать это можно при помощи контрольной лампы. При включении зажигания она должна загореться на 3-5 секунд (это время подкачки бензина из бака в топливную рампу, перед включением стартера).

Если лампочка загорелась, а бензонасос не заработал, это значит, напряжение подаётся и необходимо проверить его величину при помощи тестера, так при напряжении ниже 10 вольт электродвигатель бензонасоса не запуститься. Падение напряжения происходит из-за окисления контактов, поэтому придётся проверять состояние контактов как минусового, так и плюсового проводов. Можно также для проверки исправности бензонасоса подать напряжение на его клеммы напрямую с аккумуляторной батареи при помощи двух длинных проводов. Если, выше указанные, действия не помогают, то бензонасос придётся вынимать из топливного бака и либо менять на новый, либо разбирать и искать неисправность внутри него (например: зависли или износились щётки).

Кроме выше указанных причин исправный бензонасос может перестать работать в результате неисправности связанной с установленной охранной сигнализацией, которая блокирует работу бензонасоса при запуске двигателя.

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

плохо качает бензонасос и не создает нужного давления;
бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Читайте в этой статье

Предохранители ВАЗ 2115 (Монтажный блок)

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

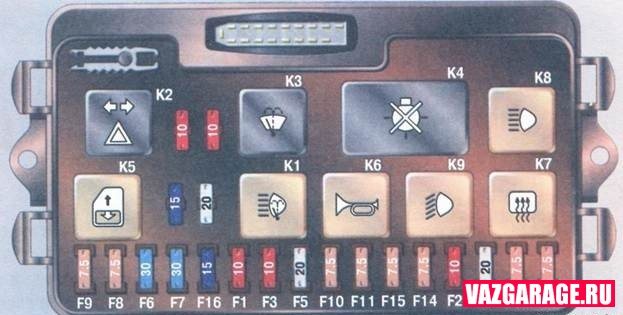

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» — данный элемент блока предохранителей, несет ответственность за реле системы очистки фар. 2. «К2» — тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию. 3. «К3» — отвечает за систему очистки лобового стекла. 4. «К4» — отвечает за контроль работоспособности ламп. 5. «К5» — отвечает за систему электростеклоподъемников. 6. «К6» — отвечает за звуковые сигналы. 7. «К7» — отвечает за систему обогрева заднего стекла. 8. «К8» — отвечает за освещение дорожного полотна в режиме дальнего света. 9. «К9» — отвечает за освещение дорожного полотна в режиме ближнего света. 10. «F1» — «F20» — это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер. 2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер. 3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса. 2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения. 3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.
