Монтажный блок предохранителей в ваз 21099

Эксплуатация прикуривателя

Главная опасность при эксплуатации устройства связана с его перегрузкой и с тем, как подключить прикуриватель. Множество потребителей, воткнутых в его гнездо, в том числе через разветвитель, могут при запаздывании срабатывания плавкого предохранителя привести к оплавлению проводов и даже к пожару в моторном отсеке или под торпедой автомобиля ВАЗ 2109.

Для того чтобы избежать таких неприятностей, не перегружайте гнездо многочисленными потребителями большой мощности. Помните, оно рассчитано всего лишь на несколько секунд нагрева поджигающего элемента и немедленное автоматическое отключение. Учитывайте это обстоятельство при эксплуатации автомобиля.

Не забывайте также о том, что предохранитель этого устройства обслуживает ещё несколько цепей:

• цепь патрона подключения переносной лампы;
• цепь реле включения обогрева заднего стекла;
• цепь самого нагревательного элемента заднего стекла.

Прикуривателем в автомобиле Ваз 2109 пользуются не только с целью закурить сигарету. Через гнездо прикуривателя можно подзаряжать мобильный телефон прямо в дороге, подключать видео регистратор, портативный DVD, mp3 плеер и прочие электронные устройства через специальный адаптер.

Адаптер в прикуриватель

А если прикуриватель перестал работать? То вся электронная мультимедийная жизнь автомобиля сразу замирает. Не снимает видео регистратор, не играет mp3 плеер, необходимо срочно разбираться в чем причина. Причина №1: сгорел предохранитель в монтажном блоке. В зависимости от модели и года выпуска это может быть либо F4,либо F10. Смотрим на крышку монтажного блока и сразу узнаем какой у Вас предохранитель отвечает за прикуриватель.

Крышка монтажного блока

Если он сгорел,меняем и следим, чтобы сгорание предохранителя со временем не повторилось. Предохранитель снова сгорает, если где-то в проводке что-то подкорачивает. Очень часто бывает, что в разболтанное гнездо прикуривателя суют что есть силы, например подзарядное на мобильник и кратковременно закорачивают контакты прикуривателя. Естественно предохранитель сгорает. Помните, что на предохранитель подключен не только прикуриватель, но и другие узлы автомобиля, поэтому сгорание предохранителя может быть вызвано неисправностью в другом электрическом узле Ваз 2109. Причина №2: плохой контакт(отсутствие контакта) в электрической цепи прикуривателя. Вынимаем прикуриватель, смотрим,проверяем хорошо ли сидят провода на клеммах прикуривателя.

Проверяем провода прикуривателя

Берем мультиметр, включаем зажигание и меряем напряжение между красным и черным проводом. Если 12 Вольт есть, значит проблема в самом гнезде прикуривателя.

Включаем зажигание и меряем напряжение

Если напряжения нету, значит электрическая цепь не собрана где-то раньше. Помните, что прикуриватель рассчитан на определенную нагрузку, и в случае подключения к нему устройств, потребляющих ток больше 10 А, провода предохранителя оплавятся. При оплавлении они могут закоротить друг об друга и выбить предохранитель. А если слипнуться, то тогда необходима будет замена проводов на прикуриватель. Просто Ваз 2109, модель автомобиля достаточно старая и 30 лет назад конструкторы просто представить не могли что в гнездо прикуривателя будут включаться потребители тока большой мощности, например портативные компрессоры для накачки колес.

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099 постоянно находится под напряжением.

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099, схема подключения

Примечания и дополнеия

— Лампа освещения прикуривателя входит в систему освещения салона автомобиля ВАЗ 2108, 2109, 21099. Она запитывается через выключатель освещения приборов, лампу освещения щитка приборов, лампу подсветки рычагов отопителя. Подробнее: «Схема подключения освещения салона (внутреннего освещения) автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по схемам электрооборудования автомобилей ВАЗ 2108, 2109, 21099

Причины поломки

Основной причиной, почему не работает прикуриватель, может стать его использование для подключения посторонних электроприборов. Это связано с включением более мощных устройств: автомобильных холодильников или же насосов для подкачки колёс, что влечёт за собой перегорание предохранителя

Важно помнить, что стандартный прикуриватель рассчитан на небольшую мощность (телефон, ноутбук, свет). Другие электроприборы лучше подключать непосредственно к аккумулятору автомобиля через «крокодилы»

Для этого надо открывать капот и просто правильно подсоединить провода, соблюдая полярность. При частой необходимости использования более мощных приборов можно установить дополнительный прикуриватель, который питается от аккумулятора напрямую и имеет большую пропускную способность.

Вторая причина — перегорание самого гнезда. Это может быть вызвано использованием штекеров с металлическими элементами или неисправных. Также перегорание случается у тех, кто пытается перехитрить технику, заменив обычный предохранитель на тот, который выдерживает большую нагрузку. Такая замена, помимо неисправности, может привести к другим, более серьёзным проблемам, вплоть до пожара.

Ну и третья причина — это наличие постороннего предмета, который мешает подключиться. Ребёнок или вы могли случайно туда что-то засунуть либо же внутри осталась часть штекера.

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями. Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя. Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией. В автомобиле ВАЗ 2109 не подлежат защите предохранителями:

• Цепи зажигания.
• Генератора(см.).
• Пуска двигателя.
• Реле блокировки дверей.
• Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.

• Каждому из блоков соответствуют только определенные предохранители.
• Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
• Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
• Пинцетом захватывается предохранитель и вытаскивается.

• Запасные предохранители установлены впереди блока.
• Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
• С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.

Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы. На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали. Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью. Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания. При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя. Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.

Расшифровка предохранителей ВАЗ 2109

Предохранитель №	За что отвечает:
F9	Правая противотуманная фара
F8	Левая противотуманная фара
F1	Омыватель для фар
F7	Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла.
F16	Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор.
F16	Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак.
F3	Задние фары, свет в салоне.
F6	Стеклоподъемники
F10	Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель.
F5	Звуковой сигнал
F11	Габарит правого заднего фонаря
F2	Аварийная ситуация
F4	Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15	Фара правая
F14	Фара левая
F13	Ближний свет фары левой
F12	Ближний свет фары правой

Зачем используется прикуриватель в автомобиле?

В наше время его гнездо всё чаще используется не по прямому назначению. Почти сорок лет назад, когда конструкторы АвтоВАЗа задумывали первые автомобили семейства Самара, к которым относится ВАЗ 2109, они и представить себе не могли, как еще будет применяться этот агрегат.

Видеорегистраторов тогда ещё не придумали, и вопрос о том, куда включить регистратор, не стоял в принципе. Точно также не было задачи подключить к бортовой сети аппаратуру спутниковой навигации — не было такой аппаратуры вообще. И даже заряжать сотовые телефоны не было нужды за отсутствием таковых в природе. Теперь это всё есть и питается от прикуривателя.

Такая нештатная эксплуатация приводит к увеличению нагрузки на его гнездо. Это может привести к его выходу из строя. Особенно опасен в этом смысле переносной электрический компрессор, который широко вошёл в современный обиход автолюбителей. В дальних и даже ближних поездках водители часто имеют с собой такой компрессор, который позволяет довольно долго ехать на пробитой бескамерной шине, периодически подкачивая её и оставляя вопрос о ремонте колеса до шиномонтажа

При таких подкачках следует соблюдать осторожность

Если в вашем ВАЗ 2109 не работает прикуриватель

Для начала проверьте состояние предохранителей. Если имеется перегоревший – замените его. Но иногда даже после замены предохранителя напряжение все равно не появляется. В таких случаях приходится разбирать сам прикуриватель. Но как это проверить?

Вытащите полностью прикуриватель. В гнездо на задней части подключите лампочку и включите зажигание. Если лампочка загорелась, то приступаем к разборке прикуривателя, так как причина кроется именно в нем. Для этого вам понадобятся плоскогубцы и небольшой напильник.

Прежде чем открутить гайку с задней части и начать разборку, запомните положение контактов (а лучше сфотографируйте их). Это избавит вас от дополнительных трудностей при сборке. Теперь непосредственно разборка: отверните гайку, отогните металлическую часть от элемента из пластмассы, отсоедините железки. Вы увидите слюдяную пластинку, она является полупроводником. Удалите ее.

После чего начинайте сборку: с помощью напильника удалите лишний металл, мешающий посадке, и установите прикуриватель на свое место в салоне Ваз 2109.

Кроме перечисленных неполадок, может случиться и простая поломка в результате плохих контактов. Ведь со временем соединительные места окисляются, либо может выпасть клемма, и как результат — потеря работоспособности. В этом случае, вытащите прикуриватель из гнезда, осмотрите его заднюю часть (клеммы должны быть хорошо закреплены, а контакты — должны оставаться плотными).

Ремонтные работы

Для начала советуем освободить себе место возле автомобиля, чтобы вы без проблем могли открыть двери, ничто не мешало их находиться всегда в открытом положении, а вы имели возможность подходить и отходить от авто, не преодолевая множественные препятствия.

Если летом машину просто можно выгнать на улицу, то зимой придется ограничиваться имеющимся пространством закрытого гаража.

Вы готовы? Тогда можно приступать к ремонту.

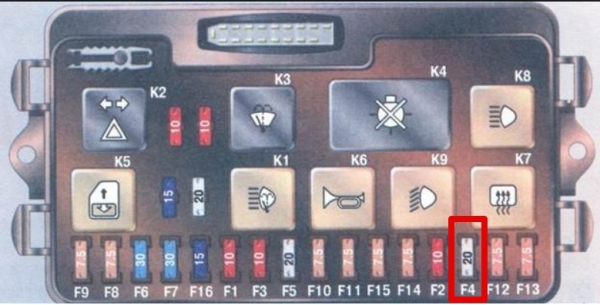

Выделенное место где находится предохранитель прикуривателя на ВАЗ 2114

Первая ситуация — вышел из строя предохранитель на прикуриватель ВАЗ 2114. Популярная проблема, которая не так сложна в решении. Первоочередная задача заключается в том, чтобы определить, где находится предохранитель прикуривателя у ВАЗ 2114. Это просто. Откройте люк, где расположен весь блок предохранителей. Искомый вами элемент находится слева от рулевой колонки. Это 20-амперный предохранитель, на котором имеется специальная маркировка — F4. С другими перепутать его сложно, потому отыскать предохранитель — это совершенно не проблема. Возьмите тестер, проверьте его функциональность. Если работает, продолжаем поиски проблемы. Если же предохранитель вышел из строя, достаточно просто приобрести новый. Стоит он дешево, потому проблем с поиском и покупкой возникнуть не должно.

Поскольку старый предохранитель сгорел, просто взять новый, поставить его на место и якобы завершить ремонт у вас не получится

Крайне важно разобраться, почему именно старый предохранитель перегорел. Разобраться в том, как снять прикуриватель на ВАЗ 2114, довольно просто

Обязательно проверьте качество контактов в колодках при выходе из монтажного блока. Обозначается она Х1. На данной колодке имеются соединения от прикуривателя, расположенного в салоне. Если причина в контактах, подтяните их.

Самая популярная проблема неисправности прикуривателя — это ошибки самого автовладельца в процессе эксплуатации. При подключении внешних устройств к прибору, не нужно выкручивать штекеры в разные стороны. Из-за этого пластины замыкаются, прикуриватель попросту перестает работать.

Другая довольно распространенная проблема — это перегоревшая лампочка подсветки
Ее достаточно просто заменить, но для этого предварительно извлекается наш прибор из своего гнезда.

Обратите внимание на подвижную сердцевину вашего прикуривателя. Изучите ее внешне, проверьте качество и целостность витков пружины
При наличии повреждений вам придется заменить данный элемент. Проблема заключается в том, что сердцевина отдельно не продается, в магазинах автозапчастей предлагается исключительно сборная конструкция. Единственный вариант поиска — это всевозможные автомобильные барахолки, где дедушки продают запчасти от своих старых машин. Несмотря на кажущуюся абсурдность, в подобных местах часто можно отыскать отличные детали для таких автомобилей как ВАЗ 2114.

Причины, по которым не работает прикуриватель в автомобиле ВАЗ-2110

У любой неисправности обязательно есть какое-то объяснение. Иными словами, для того, чтобы устранить проблему, сперва следует найти спровоцировавшую ее возникновение причину. В случае с прикуривателем, это не должно вызвать каких-то затруднений. Его устройство достаточно простое, поэтому разобраться в нем для водителя не составит особого труда. Иными словами, для выявления проблемы и ее устранения не нужно ехать на сервис – все вполне можно сделать и своими силами.

Электрическая схема прикуривателя также довольно простая. По сути, он соединяется напрямую с аккумуляторной батареей, а если говорить точнее, то через монтажный блок.

Такая конструкция вполне обоснована, и она учитывает особенности эксплуатации данного устройства. Все дело в том, что когда прикуриватель включается в работу, то через него идет ток достаточно большой силы. Здесь впору привести аналогию со стартером.

Если прикуриватель перестал работать, то причиной этому могут быть несколько причин:

• предохранитель;
• провода;
• неисправность самого устройства.

Давайте рассмотрим их немного детальнее. Первым делом при неисправности прикуривателя следует проверить целостность предохранителя. Вообще, при поиске причин лучше всего идти по пути от простого к сложному. Нужный нам в данном случае предохранитель находится в монтажном блоке. Узнать его можно по маркировке – соответствующему изображению F18. Кстати, на электрической схеме «десятки» он обозначен точно так же. Сила тока, который проходит через данный предохранитель, не должна превышать отметку 25 ампер.

Впрочем, есть еще более простой способ. В данном случае даже не потребуется открывать монтажный блок и осматривать предохранитель. Достаточно будет обыкновенно попробовать включить зажигание и запустить вентилятор отопительной системы. Это действительно наиболее простой вариант проверки. Все дело в том, что вентилятор и прикуриватель «посажены» на один и тот же предохранитель – вышеупомянутый F18. Соответственно, при выходе его из строя ни одно из этих устройств работать не будет.

Решается проблема просто. Открываем монтажный блок и меняем неисправный предохранитель. Для того чтобы было более удобно проделывать данную операцию, конструкторы предусмотрели пинцет. Он находится внутри монтажного блока, и с его помощью действительно гораздо удобнее манипулировать столь тонким предметом, как предохранитель. Осталось только лишь проверить работу прикуривателя, и, если все в порядке, закрыть монтажный блок.

Однако предохранитель далеко не всегда является причиной неисправности. Если он в полном порядке, значит, проблему следует поискать в проводах, которые соединяют монтажный блок и прикуриватель. Возможно, где-то произошел обрыв. Как устранить данную проблему, объяснять, наверное, не нужно. Только не забудьте потом тщательно заизолировать восстановленный провод.

Однако причина может быть еще более серьезной – речь идет о поломке самого прикуривателя. Впрочем, перед тем как начинать разбирать устройство, осмотрите еще и предохранитель F6. Все дело в том, что он при перегорании также может спровоцировать отказ в работе прикуривателя. Если же предохранитель в порядке, то иного выхода, кроме как разборка прикуривателя, уже не будет.

Стоит отметить один момент. В подавляющем большинстве случаев прикуриватель выходит из строя по вине самих автолюбителей, подключающие в его гнездо устройства, потребляющие ток достаточно мощной силы. Одним из примеров здесь является мощный автомобильный электронасос. Если же пользоваться гнездом прикуривателя аккуратно и строго в соответствии с требованиями производителя, то у вас вряд ли возникнут какие-то проблемы с данным устройством.

Часто прикуриватель используется как розетка, поэтому выход его из строя влечет отключение подключенных через него дополнительных устройств. В статье Вы найдете ряд причин, почему перестал работать прикуриватель ВАЗ 2110.

>Схема подключения прикуривателя ВАЗ 2110

Способы устранения поломки

• при обнаружении перегоревшего предохранителя, его нужно извлечь и заменить. Часто автолюбители допускают распространенную ошибку. Для определения целостности предохранителя визуального осмотра недостаточно. Бывает, что окислившиеся по сторонам ножки выглядят совершенно нормальными. Прежде чем установить новый предохранитель не лишним будет проверить его ножки на прочность. Поддельные, плохого качества предохранители неизвестных производителей имеют легко гнущиеся ножки, тогда как качественные довольно устойчивы к сминанию;
• чтобы проверить качество контактов прикуривателя достаточно из салона извлечь его из гнезда. Это делается довольно просто, не нужно разбирать переднюю панель. Подогнув металлическую защелку во внутрь тонкой отверткой, можно вытянуть корпус прикуривателя на себя.

Чтобы прикуриватель долго служил, не стоит подключать энергоемкие приборы в сеть. Автомагнитола должна быть запитана напрямую через аккумулятор с соответствующим автономным предохранителем в цепи. Если следить за чистотой в гнезде прикуривателя, следить за прочностью контактов, о проблеме можно забыть надолго.

Основные неисправности и способы их устранения

Несмотря на то, что коробка предохранителей для разных типов двигателей (инжектор или работающий с использованием карбюратора), имеет некоторые отличия, поломки их абсолютно аналогичны и зачастую, не столь сложны, как может показаться на первый взгляд. Справиться с ними вполне по силу даже для тех, кто лишь недавно стал владельцем автомобиля. Итак, наиболее часто встречаются такие ситуации:

• Перегорание предохранителя (например, того который отвечает за карбюратор и его работоспособность) – решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции , подготовленной производителем;
• Проблемы с реле – если смена предохранителей не дала требуемого эффекта, следует проверить исправность реле. При наличии проблем, необходимо просто установить новый элемент, благо подобная работа не отнимет много времени;
• Неисправность токопроводящих дорожек – одна из наиболее серьёзных неприятностей, обнаружить которую довольно проблематично. Лучше доверить её решение опытным мастерам-электрикам, поскольку непрофессиональный подход может вывести из строя весь блок предохранителей;
• Нарушение целостности контактов – в большинстве случаев замена компонентов не потребуется. Достаточно лишь очистить их от грязи и всё будет в порядке. Впрочем, если контакт отломился, выход из ситуации один – замена блока.

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя	Номинальный ток	Функции
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле	Что он делает:
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Возможные причины неисправности

Если вам обязательно требуется наличие основной функции от вашего прикуривателя, а головка при этом не нагревается, есть смысл попробовать ее заменить.

Одной из возможных неполадок выступает отсутствие нагрева. При этом питание в сам узел предохранителя подается без проблем. Головка может перестать нагреваться при длительной эксплуатации.

Прицеп для лодки: купить или сделать своими руками

Рубрика: Легковые прицепы

Обычно это обусловлено тем, что постоянный нагрев и остывание провоцирует эффект перегорания. Спираль банально изнашивается. Потому внимательно изучите ее состояние визуально. Приобрести новый патрон (головку) не составит большого труда. В особенности на ходовые и популярные в России автомобили. Только покупайте исключительно такую головку, спираль которой подходит конкретно для вашего автомобиля. Далеко не все они универсальные, из-за чего могут возникнуть проблемы.

Если замена патрона ничего не меняет, тогда проблему следует искать в электросети автомобиля, которая питает прикуриватель.

При диагностике изучайте внимательно состояние всех контактов и соединений

Тут важно исключить вероятность перегорания некоторых проводов

Особое внимание стоит уделить некоторым элементам. В случае самостоятельной оценки состояния узла прикуривателя бывалые автомобилисты и специалисты в области автоэлектрики советуют смотреть:

В случае самостоятельной оценки состояния узла прикуривателя бывалые автомобилисты и специалисты в области автоэлектрики советуют смотреть:

• Целостность всей проводки, которая имеется на самом корпусе устройства;
• Целостность и состояние проводки на участках, где осуществляется подключение и соединение;
• Сохранность и работоспособность предохранителя прикуривателя, находящегося в специальном блоке;
• Отсутствие признаков возгорания проводки;
• Отсутствие следов от посторонних предметов;
• Работоспособность у вилки от гнезда прикуривателя;
• Отсутствие возможных перегрузок при эксплуатации элемента.

Проверив все эти составляющие, вы сможете точно определить, откуда именно исходит проблема.

Практика показывает, что чаще всего перегорает предохранитель. Найти его и заменить не составит большого труда. Но если предохранитель целый, тогда проверьте факт перегорания самого гнезда. Это происходит в случае применения неисправного штекера от подключаемого источника, а также при использовании не соответствующих приборов.

Видео «замены прикуривателя ВАЗ 2109 высокая панель»

В данном случае устройство будет сниматься аналогично. Правда, есть способ быстрого демонтажа, практикуемый опытными владельцами. Для того чтобы снять прикуриватель ВАЗ 2109, оборудованного высокой панелью, достаточно.

1. Вытащить металлическую часть устройства.
2. Подогнуть усики, расположенные внутри разъема прикуривателя.
3. Демонтировать гнездо через отверстие панели.
4. Отсоединить колодку проводов.
5. Демонтировать светофильтр с подсветкой.

Представленное далее видео поможет разобраться с ремонтом прикуривателя для ВАЗ 2109 с высокой панелью.

Автор материала: Думченков Михаил

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

• Новинки авто 2020
• Новые автомобили 2019
• Тест-драйвы
• Джипы
• Кроссоверы

• Ремонт и обслуживание

  • Двигатель

  • Ходовая часть

  • Электрооборудование

• Сигнализации
• Прикуриватели
• Обзоры автомобилей
• Фото и видеогалереи
• Новости
• Шины
• Машины знаменитостей

2019 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.

Поиск поломок

Самый простой способ решения проблемы неисправного прикуривателя — это сдача автомобиля в ремонт на станцию технического обслуживания. Но стоит ли это делать, если сама работа не представляет собой ничего сложного, а затраты на услуги мастеров могут оказаться существенными?

Порой лучше все сделать самостоятельно.

Причина поломки	Ваши действия
Сгорел предохранитель прикуривателя	Элемент необходимо заменить
Вышла из строя лампа подсветки	Устройство нуждается в замене
Повреждена проводка	Проводится проверка, меняются перегоревшие, оборвавшиеся или окислившиеся провода
Не работает сам прикуриватель	Ремонту девайс не подлежит, потому придется менять.

https://youtube.com/watch?v=lnIwhWpiIuA

Теперь давайте рассмотрим каждую из представленных поломок и способны замены элементов более подробно.

Замена предохранителя

Проверка работоспособности предохранителя выполняется достаточно легко. Для этого вам необходимо включить вентилятор отопительного оборудования. Если он не работает, тогда и прикурка работать не сможет. Это объясняется тем, что оба устройства подключены к одному предохранителю.

Замена элемента выполняется следующим образом:

• Демонтируйте крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
• С помощью пинцета извлеките перегоревший предохранитель;
• Аналогичным образом поставьте на место новый элемент. Предварительно убедитесь, что вы купили правильную деталь, которая соответствует характеристикам вашего ВАЗ 2110.

Проводка

При исправном вентиляторе, очевидно, что предохранитель также цел. Следовательно, выполнять его замену не нужно.

Вместо этого поищите причину неисправности в проводке, которая соединяет монтажный блок и ваш прикуриватель.

Здесь нужна тщательная проверка проводов, контактов, то есть всей цепи. Возможно, где-то имеет место короткое замыкание, либо обрыв.

Обязательно в процессе проверки электрической цепи надевайте защитные перчатки из резины, поскольку по ходу диагностики вам может потребоваться воспользоваться металлическими инструментами.

Проводка устройства

Лампа

Лампочка прикурки на ВАЗ 2110 — это тоже не редкая проблема неисправности устройства. Чтобы ее заменить, особых навыков иметь вовсе не обязательно. Просто выполните работу в строгой последовательности операций, можете для наглядности посмотреть обучающее видео.

1. Отключите минусовую клемму от аккумуляторной батареи, расположенной в подкапотном пространстве вашего автомобиля.
2. Снимите облицовку.
3. Сожмите экран лампочки, чтобы лапки смогли выйти из прорези.
4. Теперь элемент немного разжимается, тем самым он снимается вместе с патроном.
5. Лампочка поворачивается на 90 градусов, после чего извлекается из патрона.
6. Вооружитесь новой лампой, вставьте ее в патрон, а затем выполните процедуру сборки. Она полностью соответствует обратной последовательности демонтажа.
7. Для замены лампочки подсветки в прикурке ВАЗ 2110, обязательно применяются устройства А 12-4.

Лампа прикурки

Почему ломается и что делать

Специалисты утверждают, что имеется всего лишь 2 причины, приводящие к отказу прикуривателя:

• перегорание предохранителя;
• потеря какого-либо контакта.

В первом случае понадобится заменить расплавившееся защитное устройство на рабочее. Находится оно непосредственно в монтажном блоке. Так, если у вас:

• низкая панель приборов (то есть более старая машина), то это F4 или F10;
• высокая панель – 11.

Стоит отметить, что в этой ситуации также перестанут работать:

• нагревательный элемент заднего стекла;
• розетка для удлинителя.

В ранних машинах номинал у предохранителя был 20 ампер, в новых – только 16.

Кстати, печка запитывается через F7 в старых моделях, 4 – в новых.

Сгоревший предохранитель извлекают при отключенном аккумуляторе и заменяют новым

Важно некоторое время контролировать его состояние. Если он вновь перегорит – то следует искать причину в коротком замыкании

При потере контакта требуется:

• осмотреть гнездо прикуривателя;
• убедиться, что все провода хорошо держатся;
• с помощью тестера проверить напряжение (черный и красный провод – должно быть 12 вольт).

Если все в порядке, то следует искать неисправность именно в гнезде. При отсутствии электричества обследуют проводку на целостность.

Важно понимать, что сам по себе прикуриватель имеет определенный запас прочности, и не всякая нагрузка пройдет для него бесследно. Если норму превысить, то увеличивается и риск поломки

Потому надо внимательнее относиться к подбору гаджетов, отдавая предпочтение самым энергосберегающим.

Как показывает практика, в некоторых случаях, если прикуриватель перестал работать, проблему нужно искать именно в гнезде. В этой ситуации, скорее всего, выходит из строя шайба, изготовленная из олова, – она попросту плавится от чрезмерной нагрузки. Все дело в том, что именно с ее помощью напряжение попадает на центральный контакт прикуривающего устройства. Для исправления понадобится убрать пришедшую в негодность деталь

Главное здесь, действовать крайне осторожно, чтобы не испортить основу из фарфора – она достаточно хрупкая. Без этой шайбы прикуриватель будет функционировать нормально

Чтобы восстановить работоспособность, также иногда нужно извлечь и полупроводниковую пластину. Тут действовать придется в следующем порядке:

• перед тем как разбирать разъем, стоит сфотографировать расположение проводов на контактах – это поможет без ошибок собрать все с первого раза;
• крепежную гайку, удерживающую гнездо на панели, откручивают;
• внутри имеется пластина, изготовленная из слюды, – ее нужно вытащить;
• затем разъем собирают полностью, но уже без вышеназванной детали.

Кроме того, достаточно часто потеря контакта происходит из-за банального окисления клемм или разрыва соединения

По этой причине при ремонте всегда уделяют внимание и чистке всех разъемов и коннекторов. Убирают окислы обычной ученической резинкой

Обрыв выявляют путем осмотра. Чтобы не запутаться, проверенный провод лучше маркировать чем-нибудь. Быстрее будет проверить мультиметром, установленным на Омы. Их в целом не так много, и тест проводится достаточно быстро. Все испорченные жилки необходимо заменить на новые.

Проводя работы с электрической системой автомобиля, следует всегда соблюдать технику безопасности. Не стоит думать, что 12 вольт совершенно безвредны – убивает, как известно, не напряжение, а ток. Последний в машине иногда достигает и 30 ампер, чего вполне хватит обычному человеку для получения серьезной травмы.
