Как на ваз 2107 сделать сигнал

Задние фары на ВАЗ 2107

LADA 2107 является одним из самых популярных автомобилей классической серии. Модель ВАЗ 2107 выпускалась разными заводами в нашей стране и за рубежом в течение 30 лет, начиная с 1982 года. Машина позиционировалась на рынке как люксовая версия пятерки, в конструкцию которой были внесены определенные изменения. В частности, фары задние имели иной вид, а в салоне были сделаны текстильные вставки и установлены кресла с интегрированными подголовниками.

Автомобиль ВАЗ 2107 выгодно отличался от других машин данной серии, его светотехника, установленная на корме, была значительно более информативной, нежели у других моделей. В России и странах ближнего зарубежья таких машин еще довольно много и часто они становятся объектом тюнинга. Штатные фары задние меняются на более подходящие к новому имиджу модели.

Целесообразность самостоятельного ремонта

Самостоятельный ремонт возможен, если водитель хорошо разбирается в электротехнике. Автолюбителям, не имеющим таких навыков, по силам заменить предохранитель, реле или зачистить клеммы.

Если же контакты не окислились, а сгорели, то проще установить новое сигнальное устройство. Если вы знаете, как сделать сигнал на ВАЗ 2107, можно выполнить ремонт своими руками — это даст возможность получить опыт электроремонтных работ и сэкономить деньги на СТО.

Кроме того, по правилам дорожного движения эксплуатация автомобиля без звукового сигнала запрещена. Поэтому пройти техосмотр с неисправным гудком невозможно.

Думаю многих как и меня достал контакт сигнала который имеет свойства обламываться. Первый раз я его припаял но спустя некоторое время осознал что опять остался без гудка. И решил приступить к ремонту кардинально. Припаянная пластина издавала неприятный скрежет при повороте руля поэтому такой способ отпадал. Потом пришла в голову мысль припаять пружинку которая бы упиралась, но все равно, думаю, скрежет был бы. Но тут пришла идея использовать щетку как в электродвигателях. Вспомнил что где-то валялся не рабочий реле-регулятор от чего то и решил попробовать.

Первым делом снимаем руль. Чтобы не гадать потом как он стоял на шлицах ставим метку.

С обратной стороны переходника видим ободок по которому должен ходить контакт.Экспериментировать не боимся — сигнал работает через реле. поэтому КЗ не будет мы коммутируем контакты через обмотку реле. И у сигнала свой предохранитель в блоке, что тоже нам на руку.

Щётку обтачиваем так чтобы остался только контакт с пружинкой и как можно меньше корпуса но не переусердствуйте толщина пластика вокруг щетки около 1 мм нормально.

И подбираем место для его установки

Для лучшей фиксации я еще сделал углубление в месте посадки. Приклеил на момент, а для большей надежности еще и на эпоксилин посадил (двухкомпонентная смесь в виде пластилина при смешивании застывает и становится достаточно твердым, напоминает эпоксидку но в виде пластичной массы).

И дал ему подсохнуть — сутки где-то.Сегодня установил руль, покатался чуть, сделал несколько маневров, чтобы убедится что при резких поворотах-разворотах все работает надежно. Дальше время покажет. Сверчок исчез что меня радует. По поводу надежности и стирания. Думаю но назначении эти щетки явно работают в худших условиях и скоростях и трения в генераторе намного агрессивные чем в руле при этом ходит щетка там годами.

Регулировка и замена звукового сигнала

&nbsp Звуковые сигналы установлены в моторном отсеке и закреплены на кузове кронштейном. В вариантном исполнении автомобиля может быть установлен один звуковой сигнал, закрепленный на кронштейне под облицовкой радиатора.

Рис.1

Рис.1 Схема включения звуковых сигналов с перемычкой в монтажном блоке:

&nbsp 1
— звуковые сигналы; 2
— монтажный блок; 3
— контактная перемычка в гнезде для установки реле РЗ включения звуковых сигналов; 4
А
— к клемме «30» генератора

Рис.2

Рис.2. Схема включения звуковых сигналов с реле в монтажном блоке:

&nbsp 1
— звуковые сигналы; 2
— монтажный блок; 3
— выключатель звуковых сигналов на рулевом колесе; РЗ
— реле включения звуковых сигналов; А
— к клемме «30» генератора

&nbsp В зависимости от типа звуковых сигналов в монтажном блоке могут быть установлены реле включения звуковых сигналов или контактная перемычка.
&nbsp Схемы включения звуковых сигналов представлены на рис.1 и 2.
&nbsp Возможны следующие причины неисправностей звуковых сигналов: не действует или заедает выключатель либо неисправен звуковой сигнал. Для обнаружения неисправности проверьте надежность соединения проводов, состояние контактов выключателя. При необходимости зачистите контакты. Неисправный звуковой сигнал и выключатель замените новыми.

Рис.3

&nbsp Если сила звучания сигнала уменьшится или появится хрип, проверьте, не понижено ли напряжение аккумуляторной батареи.
&nbsp Если оно в норме, то отрегулируйте сигнал поворотом винта а
на его корпусе в ту или иную сторону до получения громкого и чистого звука. Проверьте надежность соединения сигнала с «массой».Вам потребуются:
ключ «на 13», отвертка.
&nbsp 1. Снимите нижнюю облицовку радиатора (см. «Замена облицовок радиатора»).

Рис.8

&nbsp 7. Медленно поворачивайте регулировочный винт в ту или иную сторону до получения максимально громкого и чистого звука.
&nbsp 8. Установите звуковой сигнал и снятые детали в порядке, обратном снятию.

Неисправности звукового сигнала ВАЗ 2107

Неисправности звукового сигнала ВАЗ 2107 бывают трёх видов:

• ЗС совсем перестал работать;
• звук сигнала стал слабым или хриплым;
• ЗС начал срабатывать самопроизвольно.

Слабый или неестественный звук сигнала

Со временем звук сигнала может стать тихим, хриплым или прерывистым. Причиной этого обычно является неисправность ЗЭ или плохой контакт на его клеммах. Внутрь звукового элемента может попасть грязь и вода. В результате механизм подвергается коррозии, а мембрана начинает двигаться с трудом или полностью заклинивает. Также может выйти из строя обмотка катушки сигнала, однако происходит это довольно редко.

Для диагностики ЗС подключается напрямую к аккумулятору. Для этого используют дополнительные провода или снимают ЗЭ. Если результат тот же, неисправен звуковой элемент. Так как он неразборный, почистить его невозможно. Можно попробовать расшевелить мембрану, вращая регулировочный винт.

Бывали случаи, когда восстановить работу сигнала помогала, так сказать «шоковая терапия». Заклинившую мембрану можно расшевелить, хорошенько постучав по сигналу ручкой отвёртки. А ещё лучше снять сигнал с автомобиля и постучать им о деревянную поверхность. Можно также попробовать продуть его сжатым воздухом. Мембрана может освободиться и сигнал продолжит функционировать. Делать это стоит в том случае, когда уже ничего не остаётся, кроме как купить новый сигнал.

Регулировка и замена звукового сигнала

Отрегулировать сигнал можно без его демонтажа. Делается это следующим образом:

1. Звуковые элементы регулируются поочерёдно. При этом отключается питание от элемента, который в данный момент не регулируется.

Вращением регулировочного винта достигается максимально громкий и чистый звук сигнала.

Таким же образом регулируется второй ЗЭ, предварительно отключив первый.

Новый звуковой сигнал устанавливается в обратном порядке.

Неисправности реле и предохранителя

Если звуковой элемент исправен, а сигнал не работает, следует искать место обрыва электрической цепи.

В первую очередь проверяется предохранитель ЗС номиналом 16 А или 20 А, расположенный в монтажном блоке под номером F7. Через этот же предохранитель подключён электродвигатель вентилятора радиатора охлаждения. Если предохранитель часто перегорает, можно увеличить его номинал до 25 А. Это позволит компенсировать нагрузку при одновременной работе вентилятора и звукового сигнала.

Если предохранитель цел, проверяется реле ЗС — вытаскивается из посадочного места с помощью пластикового экстрактора, который находится в монтажном блоке, и проверяется мультиметром.

Порядок проверки реле звукового сигнала

Проверка реле звукового сигнала осуществляется в следующем порядке:

1. Подключаем к клемме 86 положительный провод, к клемме 86 — отрицательный. Тем самым на катушку подаётся напряжение, замыкая контакты 30 и 87.
2. Выставив на мультиметре режим «сигнал», подключаем его щупы к клеммам 30 и 87.

Для тех у кого нет мультиметра, можно воспользоваться личным опытом автора. Вместо мультиметра, используется любая лампочка на 12 В. Соединяем 86 и 85 клеммы с «+» и «–» соответственно, далее подсоединяем «–» от лампочки на массу или «–» клеммы аккумулятора. Подсоединяем «+» от аккумулятора к клемме 30 и затем от клеммы 87 на «+» лампочки. В этом случае цепь, питающая лампочку, прерывается контактом в реле. Соответственно, если лампочка загорелась, реле сработало. При срабатывании реле отчётливо слышен щелчок, по нему можно определить работает реле или нет, но это не гарантирует правильного результата проверки, потому что контакты в реле могут быть ржавыми или окислившимися.

Взаимозаменяемость сигнала

Если отремонтировать сигнальное устройство невозможно, его нужно заменить другим.

Все современные клаксоны можно разделить на два типа: пневматические и электромагнитные (автор видео — Россия 24).

В первом типе звуковых сигналов воздушный поток движется из компрессора через трубу, которая под действием вибрации начинает издавать звуки. Отличаются пневматические устройства формой трубки и мощностью звука. Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Может быть установлено несколько труб, но для них необходим мощный компрессор.

В основе работы электромагнитного устройства лежит электромагнит, который соединен с основным элементом клаксона данного типа, мембраной. Обмотка сердечника с помощью прерывателя соединена с источником питания (АКБ). Кнопка гудка подключена к массе. При нажатии на нее стержень сердечника начинает двигаться, таким образом, оказывается действие на мембрану. В результате раздается мощный звук.

Различаются электромагнитные клаксоны конструкцией звукового излучателя:

1. Дисковые гудки («блины»). Они изготавливаются в двух вариантах: неразборные и разборные. Кроме того, он могут быть закрытыми и открытыми.
2. Звуковые сигналы «улитки». Они имеют изогнутую форму, поэтому их сложно устанавливать. Открытый конец раструба должен быть направлен вперед. «Улитки» дают возможность получить очень громкий звук.
3. Гудки «рожки» имеют трубку, которая внешне напоминает выпрямленную «улитку». Внешне они похожи на горн или трубу. Их удобно устанавливать под капот, но мощность звука у них слабая.

При выборе звукового устройства следует обратить внимание на несколько нюансов:

Перед покупкой следует оценить возможности аккумулятора

Важно, чтобы его зарядки хватило для питания гудка а, так как он потребляет большое количество энергии.
У продавца следует уточнить: нужно ли для клаксона дополнительное питание или компрессор.
Высокие частоты издают тонкое звучание. Низкие частоты подойдут для любителей басов.
Нужно помнить, что у грузовиков бортовая сеть на 24 В, а у легковых авто – 12 В

Следует учесть, что использование «крякалок» и спецсигналов запрещено.

Возможные неисправности: признаки и причины

Для того, чтобы разобраться с причинами, по которым не работает клаксон, необходимо разобраться со :

Схема состоит из следующих компонент:

• звуковых приспособлений;
• монтажного блока;
• перемычки для контактов, установленной на месте реле;
• выключателя сигнала.

Звуковой сигнал включается кнопкой, расположенной по центру руля.

На рулевом колесе расположено контактное кольцо, в зоне подрулевых выключателей подпружиненный контакт. Современные оборудованы регулировочным винтом для настройки громкости, встроенным реле (в монтажном блоке выводы реле для звукового сигнала закорочены перемычкой).

Признаки неисправности:

• нет звука при нажатии кнопки;
• не отключается звук либо включается произвольно;
• хриплое, тихое или прерывистое звучание.

В системе звукового устройства протекает низковольтный ток, поэтому важно качество соединений.
Если на контактах большое количество окислов и ржавчины, то затрудняется прохождение тока. Для клаксонов нужен мощный ток силой не менее 4-5 А

Необходимо тщательно следить за чистотой соединений и клемм, иначе, ремонт будет нужен постоянно

Так как кузов автомобиля выполняет роль минуса, а окисления оседают на плюсе, то особое внимание нужно уделять зачистке клемм на плюсовом проводе красного цвета

Минусовая ветка цепи самая длинная, поэтому в ней чаще всего может быть обрыв. Чтобы определить причину неисправности, нужно серо-черный провод, идущий от сигнального устройства присоединить к кузову, а плюсовой – непосредственно к АКБ. Затем . Если звук появился, значит обрыв в минусовой цени. Если звук отсутствует, а плюсовые клеммы зачищены, то вышло из строя устройство.

Если не работает звуковой сигнал на ВАЗ 2107, возможны следующие неисправности:

• перегорел предохранитель;
• окислились контакты, клеммы;
• вышло из строя реле;
• окислились соединения на перемычке при ее наличии;
• поломался лепесток на подрулевом реле;
• выработка контактного кольца.

После диагностики найденные неисправности следует устранить (автор видео — Alex Life).

КОМПЛЕКТУЮЩИЕ ДЛЯ ТЮНИНГА АВТОМОБИЛЕЙ

Производство запасных частей и аксессуаров для ВАЗ 2107 давно уже перестало быть исключительно уделом ограниченного круга предприятий поставщиков. На полках магазинов представлен большой выбор дополнительного оборудования для осуществления тюнинга автомобиля. Фары задние для указанной модели автомобиля присутствуют в самой обширной номенклатуре.

Производители комплектующих предлагают следующие виды фонарей:

1. Спортивный вариант с четырьмя раздельными сигналами круглой формы и двумя прямоугольной. Скомпонованы они в виде раздельных модулей, а пластиковый корпус может быть окрашен в цвет кузова автомобиля.
2. Фонари Skylain имеют необычный внешний вид с тремя указателями круглой формы, в верхней части прямоугольные сигналы поворотов и заднего хода. Видимая часть корпуса изготовлена из прозрачного пластика высокого качества и имеет хромированное покрытие.
3. Фары задние типа Реснички для ВАЗ 2107отличаются от остальных конструкций наличием светодиодных указателей поворотов, которые исключают засвечивания сигналов даже в условиях яркого солнечного света. Устройство пользуется большой популярностью у автовладельцев в виду необычности формы.
4. Фонари тонированные разработаны специально для любителей необычных цветовых решений. В них предусмотрены круглые сигналы с мощными лампами хорошо заметными в любых условиях освещенности.
5. Фары задние светодиодные классического дизайна выполненные в цвете карбон. Указатели в приборе расположены наиболее близко к цветовой схеме оригинального прибора. Диоды имеют высокую яркость свечения и малое время срабатывания.

Задние фары автомобиля ВАЗ 2107 в первую очередь должны информировать участников движения о намерениях и действиях водителя. Высокая информативность сигналов поможет избежать недоразумений на дорогах, а в отдельных случаях и аварийных ситуаций.

Звуковой сигнал ВАЗ 2107

Производитель ВАЗ 2107 оснащал автомобиль двумя вариантами звукового сигнала (ЗС). В первом случае устанавливались два звуковых элемента (ЗЭ) низкой и высокой тональности (типы сигнала С-304 и С-305), что позволяло получать громкий и объёмный звук. Эти элементы монтировались на металлическом кронштейне в подкапотном пространстве около радиатора системы охлаждения.

Звуковой сигнал ВАЗ 2107 состоит из двух элементов разной тональности — С-304 и С-305

Второй вариант предполагал установку одного ЗЭ типа 20.3721–01, также расположенного на кронштейне перед радиатором охлаждения. Все звуковые элементы неразборные и ремонту не подлежат.

Звуковой сигнал ВАЗ 2107 состоит из одного элемента 20.3721–01

Назначение звукового сигнала

Звуковой сигнал предназначен для предупреждения участников дорожного движения об опасности и предотвращения ДТП. Подаётся сигнал путём нажатия на кнопку ЗС, которая расположена на рулевом колесе.

Правила дорожного движения ограничивают применение ЗС двумя ситуациями.

В первом случае ЗС информирует водителя опережаемого автомобиля перед началом манёвра. Ситуации, подпадающие под второй пункт ПДД, более разнообразны. Возможны следующие варианты.

Во время гололёда по пешеходному переходу идёт человек, а скользкая дорога не позволяет вам резко затормозить. Услышав ЗС, пешеход среагирует.
Водитель, двигающийся по соседней полосе, не увидел вас в боковое зеркало и начал перестраиваться

Подав сигнал, вы обратите его внимание на себя.
На проезжую часть вышло животное. Звуковым сигналом можно согнать его с дороги.
При выезде со второстепенной дороги водитель не увидел ваш автомобиль, двигающийся по главной дороге

ЗС заставит его остановить свой автомобиль.
Велосипедист двигается не по краю, а по середине проезжей части. Звук сигнала заставит его пропустить автомобиль.

Таких случаев очень много. Своевременное и обоснованное использование ЗС позволит участникам дорожного движения избежать больших неприятностей.

Устройство звукового сигнала ВАЗ 2107

В корпусе ЗЭ расположена металлическая мембрана, которая совершает колебания за счёт перемещений металлического якоря. Эти колебания и являются источником звука. Сам якорь приводится в движение магнитным полем, создаваемым катушкой с обмоткой.

Звуковой сигнал ВАЗ 2107 устроен довольно просто: 1 — ярмо; 2 — корпус ЗЭ; 3 — обмотка; 4 — сердечник; 5 — якорь; 6 — регулировочный винт; 7 — мостик; 8 — текстолитовая пластина; 9 — держатель неподвижного контакта; 10 — пластина подвижного контакта; 11 — мембрана; 12 — диффузор; 13 — кольцо

Принцип действия ЗС ВАЗ 2107 следующий. Возникающее при подаче напряжения на катушку электромагнитное поле выталкивает якорь мембраны, который, в свою очередь, размыкает прерыватель и отключает катушку. В результате мембрана возвращается в исходное положение, и якорь снова замыкает контакты прерывателя. В результате повторения таких циклов мембрана вибрирует, издавая звук.

Электрическая схема подключения звукового сигнала ВАЗ 2107

Схема подключения звукового сигнала ВАЗ 2107 с двумя элементами разной тональности довольно проста.

Схема подключения звукового сигнала ВАЗ 2107: 1 — звуковые сигналы; 2 — блок реле и предохранителей; 3 — кнопка включения сигнала на рулевом колесе; РЗ — реле звукового сигнала; А — плюс генератора

Принцип действия звукового сигнала ВАЗ 2107

На клеммы звуковых элементов через реле, предназначенное для замыкания и размыкания электрической цепи с высокой нагрузкой, подаётся напряжение. Это реле, управляемое током небольшой силы, позволяет избежать перегрузки некоторых элементов управления. Его неисправность может привести к перегреву управляющих кнопок и тумблеров и выходу их из строя.

При замыкании контактов кнопки включения сигнала клемма 85 реле соединяется с массой (отрицательной клеммой аккумулятора). При этом с генератора постоянно подаётся плюс на клеммы 86 и 30 реле ЗС. Клеммы 85 и 86 являются минусом и плюсом катушки реле. При подаче на них напряжения замыкается контакт между клеммами 30 и 87. На последнюю клемму, которая соединена с положительным контактом, через замыкающий контакт подаётся плюс. В результате при постоянно подключённом к массе отрицательном контакте ЗЭ срабатывает звуковой сигнал.

Как починить автомобильный сигнал, инструкция к применению

Согласно ПДД РФ и представленному в них перечню неисправностей, запрещается эксплуатация автомобиля с неработающим звуковым сигналом.

Обыденная скажем так ситуация. Раннее утро, Вы за рулем своего автомобиля едите на работу и вдруг неожиданно и беззастенчиво вас «подрезает» сосед по потоку движения вклиниваясь в ваш авторяд. Ваши дальнейшие действия естественно предсказуемы, вы тут-же ударяете по тормозам и что есть силы бьете ладонью по клаксону. Но вот незадача, вместо мощного вырывающегося из недр капота автомбиля сигнала гробовая тишина. Аварии конечно же удалось избежать, но предупредить хама или просто сонного зазевавшегося водителя вам так и не удалось. Утро началось не очень хорошо, как вы это заранее планировали.

Разумеется, бывают варианты и ситуации гораздо хуже, когда неработающий звуковой сигнал приводил к действительно трагичным последствиям. Выбежавший на дорогу невнимательный пешеход, или выехавший велосипедист, или того хуже, любой подросток и совсем маленький ребенок… Жуткая ситуация, чего там скрывать, которой могло бы и не произойти, работай в этот момент на машине звуковой сигнал.

В этой статье уважаемые читатели мы разберёмся, как можно самостоятельно починить сигнал. Приступим.

Как правило, схема такого звукового сигнала состоит из следующих элементов: -из самого сигнала, из выключателя, из предохранителя и реле. Напряжение аккумуляторной батареи подается через предохранитель на обмотку реле и на контакты. При нажатии на звуковой сигнал срабатывает реле и замыкается электрическая цепь, а далее срабатывает звуковой сигнал. В некоторых автотранспортных средствах такое реле не используется, а значит напряжение подается непосредственно через выключатель звукового сигнала прямо на клаксон. В этой статье дорогие друзья мы с вами рассмотрим возможности, как можно проверить и починить самому каждый из компонентов этой несложной системы.

Видео «Проверка и ремонт сигнала ВАЗ 2107»

В этом ролике демонстрируется, как провести диагностику и отремонтировать гудок на ВАЗ 2107 (автор видео — ДамирБикметов).

На автомобиле могут быть установлены два вида звуковых сигналов: сдвоенный, состоящий из двух сигналов разной тональности и крепящийся на кронштейне около радиатора в подкапотном пространстве или одинарный сигнал, который крепится так же на кронштейне между радиатором и решеткой радиатора. Снятие звукового сигнала ваз 2107 выполняют в случае его выхода из строя для последующей замены. Сигналы не поддаются ремонту и в случае чего просто меняются на новые.

Включение сигналов осуществляется с помощью вспомогательного реле и выключателя, который замыкает отрицательные выводы на массу автомобиля. В процессе эксплуатации, мембрана звукового сигнала постепенно теряет элластичность и приходится проводить регулировку тональности. Если на автомобиле установлен двойной сигнал, то регулировать их надо поочередно, так же потребуется помощь помощника.

Порядок регулировки звукового сигнала выглядит следующим образом:

1. Регулировку двух сигналов производят по отдельности, а значит отключаем один звучок от питания.
2. Сажаем помощника в автомобиль, чтобы он включил сигнал.
3. Плоской отверткой вращаем винт, расположенный на корпусе сигнала в обе стороны и добиваемся оптимального звучания.
4. Аналогичным образом поступаем и со вторым.

Если на автомобиле установлен одинарный звуковой сигнал, то придется снимать решетку радиатора. Работы по регулировке идентичны.

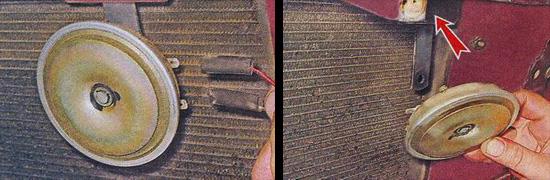

Если требуется замена звукового сигнала, то необходимо:

1. Отсоединяем питающие провода, предварительно пометив их маркером, чтобы не перепутать при дальнейшем подключение.
2. Гаечным ключом на тринадцать, отворачиваем гайку крепления сигналов к кронштейну и снимаем его.

На этом работы по снятию и регулировке звукового сигнала ваз 2107 завершены. Установку производим в порядке обратном снятию.

С точки зрения безопасности дорожного движения, звуковой сигнал играет важную роль для предотвращения дорожно-транспортных происшествий. На автомобиле ВАЗ-2107, в зависимости от модификации могут устанавливаться за радиатором системы охлаждения, два звуковых сигнала разной тональности, или один звуковой сигнал, который будет установлен за передней облицовкой радиатора.

Для его включения в работу, на рулевом колесе установлена кнопка звукового сигнала, а в монтажном блоке установлен предохранитель F7 (20А) и реле звукового сигнала РС — 528. Но на некоторых автомобилях ВАЗ-2107 этого реле не будет, а в место его просто будет стоять перемычка.

При отсутствии звукового сигнала поиск неисправностей нужно начинать с проверки предохранителя. Посмотреть нужно не только перегорел он или нет, а и состояние его контактов. Реле звукового сигнала, если оно на Вашем автомобиле стоит, проверить можно достаточно просто, при нажатии на кнопку звукового сигнала он должно щёлкнуть, если щелчка не слышно его придётся заменить.

Проверку самих звуковых сигналов можно произвести, не снимая их с места установки. Для этого, отсоедините провода, идущие к нему, и подсоедините звуковой сигнал напрямую к аккумуляторной батарее. При отсутствии сигнала, возможной неисправностью может быть подгорание контактов, находящихся внутри корпуса звукового сигнала или нарушение его регулировки. Отрегулировать тональность, можно поворотом регулировочного винта, расположенного в задней части корпуса звукового сигнала, аккуратным поворотом его в ту или другую сторону.
