Узнаем, почему не работает вентилятор охлаждения

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

1. разбираем реле;

2. отгибаем верхний упор пластины;

3. приподнимаем пластину с контактом для удобного доступа;
4. поджимаем контакт;
5. собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

Неисправность термопредохранительного реле

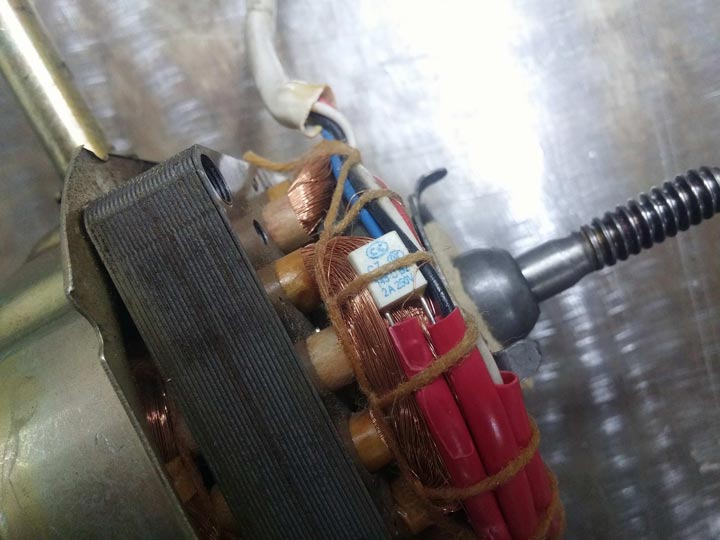

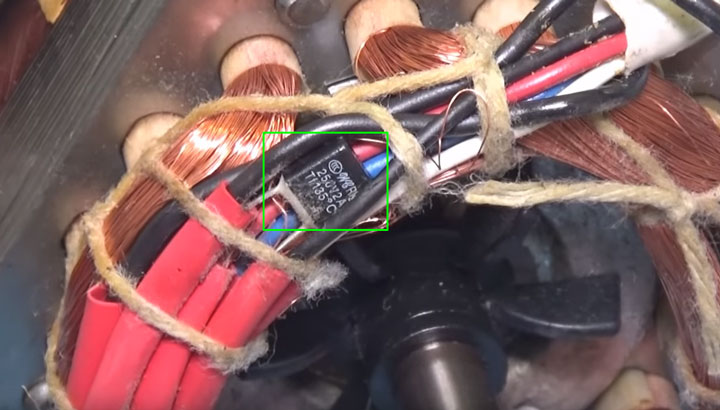

Сняв подшипник, вы добираетесь до самих обмоток. Среди пучка проводов питания, идущих от переключателя, ищите специальное термореле.

Очень часто движок перестает работать после его перегорания. Данное реле должно срабатывать и размыкать цепь, при температуре обмоток в 135-145 градусов.

После остывания, реле вновь замыкается и вентилятор запускается. Так вот, иногда оно перегорает полностью и фактически играет роль предохранителя.

Если ваш вентилятор стал часто отключаться и самостоятельно запускаться вновь, виновата именно эта защита. Знайте, что просто так она не срабатывает. Это означает, что у вас либо подклинивает вал, либо приходит конец обмоткам и они перегреваются.

Перегрев обмоток может быть связан с разрушением маленькой крыльчатки, которая стоит на валу внутри самого двигателя. Она призвана обдувать и снижать температуру витков.

В самых дешевых моделях термодатчик-реле не ставят, в них все подключено напрямую. Исходя из этого, если ваш «термопредохранитель» сгорел, его можно конечно зашунтировать и запустить ветродуй. Но при этом вы останетесь без защиты от пожара.

Это реле также проверяется тестером.

Между его лапками должна быть цепь в режиме прозвонки.

Не работает вентилятор компьютера: как бороться с проблемой?

Если у вас отказал вентилятор, использовать компьютер ни в коем случае нельзя. Но что же делать? Вообще самостоятельный ремонт не рекомендуется, поскольку еще рабочее устройство можно доломать, что может привести к самым различным последствиям.

Решения проблемы, как правило, два:

• Вариант первый: без замены. Вентилятор может быть исправен, но при этом он может выработать смазку, что может существенно ухудшить качество его работы вплоть до выхода из строя. В таких случаях осуществляется демонтаж вентилятора, его полная разборка, нанесение новой смазки, повторный монтажи подключение с тестированием работы.
• Вариант второй: замена детали. Ремонт вентиляторов, как правило, невозможен. Да и нецелесообразен. Стоимость комплектующих копеечная, а работы может быть очень много. В рамках данных работ проводится полный демонтаж старого кулера, установка нового (вы можете купить его сами, либо же мастер принесет его с собой), подключение и проверка работоспособности замененной детали

Мы поможем Вам починить вентилятор кулера!

Компания «Эксперт» – это лучший ремонт компьютеров в Москве и любом городе Московской области. Мы приедем к вам максимально быстро и окажем любую компьютерную помощь, которая может вам понадобиться.

Последовательность диагностики

Всю процедуру поиска источника проблемы подразделяют на четыре пункта:

• Определяются с признаками неисправности, отсюда выстраивается последовательность следующих шагов. В нашем случае не включается компьютер, вентиляторы работают.
• Осмотр — вскрываются все крышки системного блока, внимательно изучают внутреннее содержимое. Часто ПК ставят в гаражах или в зоне скопления пыли и металлической стружки. При обнаружении внутри мусора рекомендуется почистить все открытые спайки, провода, микросхемы. Для этого используется спиртовая жидкость или сжатый воздух. Также можно воспользоваться щеточкой и пылесосом.
• Повторный запуск. При неудаче начинают отключать каждый элемент от материнской платы. Наблюдая за состоянием светодиодов, делают выводы об исправности отдельных модулей. Оставить нужно только процессор, блок питания.
• Диагностика проводится, исходя из навыков пользователя. Осматривают прогоревшие дорожки и элементы. Признаком неисправности являются вздувшиеся конденсаторы.

Снятие и замена резистора вентилятора

Чтобы понят, работают они или нет, нужно от их двигателей отсоединить разъем, и к проводам через которые подается напряжение подключить лампу, аналогично делаем и с датчиком, если обе лампочки загораются, то проблема в вентиляторах.

Чтобы их снять нужно, проделать следующие действия:

1. Отключаем все провода
2. Снимаем верхний патрубок
3. Снимаем бампер
4. Если имеется кондиционер, отгибаем трубки (делать это нужно аккуратно, так как они могут лопнуть) или сливаем фреон (залить обратно будет стоить не дёшево) затем снимаем радиатор кондиционера.
5. На кожухе радиатора нужно ослабить гайки
6. Наклоняем радиатор таким образом, чтобы можно было извлечь блок вентиляторов
7. Откручиваем болты, которые крепят блок и извлекаем его

Если электродвигатели вентиляторов не запускаются при подключении проводов от АКБ непосредственно к клеммам питания, необходимо заменить устройства.

А еще интересно: Где находится датчик детонации Нива Шевроле, его установка и неисправности

Для этого понадобится набор гаечных ключей размером от 10 до 17 мм и крестовая отвертка.

Перед началом работ нужно загнать машину на смотровую канаву или подъемник и обесточить бортовую сеть, сняв минусовую клемму аккумулятора.

Демонтаж вентиляторов выполняется следующим образом:

• Снять защиту картера и грязезащитный кожух.
• Открутить саморезы и снять толстую пластину в форме паука и пару жестяных крышек, которые находятся спереди под днищем авто.
• Открутить крепление поперечины рамки радиатора.
• Ослабить натяжение и снять ремень гидроусилителя руля и помпы.
• Выкрутить 4 болта, удерживающих насос ГУР.

• Задвинуть насос назад, вывесив на шлангах.
• Демонтировать ремень привода кондиционера.
• Открутить болт, удерживающий зубчатый шкив ГРМ.
• Снять шкив и ремень.
• Открутить четыре гайки по углам корпуса электровентиляторов и два болта, фиксирующих его посередине.
• Снять вентиляторный блок со шпилек и вытащить вниз.

Этот способ наверняка подходит для рестайлинговых моделей Нива Шевроле. На машинах постарше придется снимать решетку радиатора и бампер, откручивать крепления и отводить вперед радиаторы кондиционера и охлаждения. После этого доступ к электровентиляторам будет открыт.

Во время демонтажа следует внимательно запоминать порядок действия. Сборка производится в обратной последовательности.

Перед началом работ необходимо заехать на смотровую яму и снять клемму с аккумулятора. Для ремонта понадобятся гаечные ключи 10-13, отвертка и новый резистор. Деталь установлена в балке снизу под радиатором. Порядок снятия следующий:

1. Открутить болты крепления и снять защиту картера вместе с грязезащитным кожухом.
2. Демонтировать защитную планку резистора и выкрутить деталь.

Сборка выполняется в обратной последовательности.

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
2. Установите его в верхнем патрубке, подходящем к радиатору.
3. Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
7. Управление лучше делать не на плюсе, а по массе.
8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
10. Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

 Загрузка …

На ВАЗ-2110 не включается вентилятор охлаждения: что делать

Планируя осуществить демонтаж вентилятора охлаждения на ВАЗ-2110, важно знать принцип работы всей системы. Вызвать поломку вентилятора охлаждения могут разнообразные проблемы, такие как:

• поломка электровентилятора (запускается лишь при условии соблюдения 100-градусного температурного режима охлаждающей жидкости);
• сломался датчик включения вентилятора (срабатывает только в определенном температурном интервале, размещен у основания входного патрубка блока цилиндров);
• поломка предохранителя монтажного блока;
• неисправность реле вентилятора охлаждения (размещен на правой панели передней консоли салона автомобиля).

Когда предохранитель бачка расширения придет в неисправность, имея внутреннее атмосферное давление, внутренняя жидкость – антифриз – примет кипящее состояние, однако вентилятор все равно не сможет запуститься, и в данном случае проблема будет не в электрической схеме. Дело в том, что ВАЗ-2110 имеет инжекторный тип, а значит, вентилятор запустится только, когда будет температура +100 °С. В данном случае требуется замена крышки расширительного бачка. При условии, что внутри удастся удерживать давление больше чем атмосферное, температура кипения немного поднимется, и это даст возможность вентилятору запуститься в работу.

Если все же причина кроется в неисправности электрической схемы, тогда необходимо ее диагностировать. Делается это следующим образом:

1. Для начала проверяется работоспособность монтажного блока, убедившись в хорошем состоянии контактов с окислением. Если внешне вас что-то не устроило, смените предохранитель или же произведите зачистку контактов.
2. Теперь необходимо обследовать состояние датчика включения вентилятора. Запустите двигатель транспортного средства и прогрейте его до 100 градусов. Далее заглушите авто, и снова запустите. Под капотом снимите клемму с датчика вентилятора и посмотрите, как поведет себя вентилятор. В случае если он запустится, необходимо заменить датчик.
3. Затем переходим к осмотру электродвигателя. Если проведение всех предыдущих осмотров деталей не дало результата, тогда ничего не остается, как снять электромотор и проверить электродвигатель. Проблем с ним может огромное количество: износ щеток коллектора, их зависание, замыкание обмотки якоря (в данном случае будет исходить резкий запах).
4. Последним делом необходимо проверить работоспособность реле вентилятора. Если вся проблема в несрабатывании клавиши запуска вентилятора, тогда понадобится:

• снять обшивку правой консоли изнутри авто, извлекая все крепежные саморезы;
• найти нужное нам реле (1 из 3);
• заменить его на новое.

В случае, когда вентилятор охлаждения на ВАЗ-210 работает постоянно без отключения, как в горячем, так и в холодном состоянии двигателя, тогда устранение проблем может быть разным:

• если контакты электровентилятора, отвечающие за его включение, не размыкаются, тогда проверка осуществляется при помощи мультиметра, и при выявленной поломке деталь меняется на новую;
• в случае когда температурный датчик или его цепь оборвались, тогда омметром производится его диагностика, и, в случае поломки, ставится новый датчик;
• если сломался блок управления системы вспрыска, то блок необходимо везти специалистам на обследование и производить его прошивку ЭБУ либо же всего блока;
• если термовыключатель имеет неразомкнутые контакты, тогда отключаются клеммы, являющиеся выводами термовыключателя и устанавливается новый.

Даже такая внимательная диагностика каждой детали охлаждающей системы на ВАЗ-2110 может не дать никаких положительных результатов, и вентилятор, как и ранее, не начнет работать. Здесь без консультации опытных специалистов не обойтись, придется гнать автомобиль в сервис. Там вся охлаждающая система будет пропущена через компьютерную диагностику, чтобы выявить, в чем причина выхода из строя вентилятора охлаждения.

Если ваше материальное положение позволяет вам периодически посещать автомастерские, то непременно делайте это. Как бы вы ни знали свою машину, там ее лучше проанализируют и проведут тщательную диагностику, позволив предусмотреть множественные поломки, которые могут помешать осуществлению ваших планов.

Диагностика и распространенные причины неполадок системы охлаждения

Замыкание контактов

Одной из основных по распространенности причин данной поломки, является банальное замыкание контактов датчика температуры охлаждающей жидкости. В таком случае при включении зажигания включается вентилятор охлаждения, так как на вентилятор из-за замыкания все время подается электрический ток. Последствием от подобной неисправности может являться, разве что, ускоренная разрядка автомобильного аккумулятора.

Рекомендуем почитать статью на тему: как продлить жизнь аккумулятору автомобиля. В этой статье говорится о причинах короткой жизни АКБ, как ее, собственно, продлить, а также основных признаках неисправности аккумуляторных батарей.

Для диагностики этой неисправности вам следует отсоединить датчик и при помощи омметра измерить сопротивление на его контактах. Если датчик работает нормально, то сопротивление будет крайне высоким (в показаниях одни девятки, что является аналогом «бесконечного» сопротивления). Если сопротивление низкое, то контакты замкнуты, датчик необходимо заменить.

Также к схожим признакам относится замыкание клемм вентилятора на массу, в таком случае он также будет работать постоянно, как только будет включено зажигание. Так как напряжение подается напрямую от аккумулятора.

Малое количество антифриза

Еще одна банальная неполадка — это слишком маленькое количество охлаждающей жидкости. Именно на ее температуру реагирует ДТОЖ. При малом количестве антифриза разогрев жидкости происходит гораздо быстрее, чем прогрев самого двигателя, в результате вентилятор включается слишком рано. Долейте жидкость до необходимого уровня и на всякий случай проверьте, нет ли течи в системе охлаждения.

Термостат и его датчики

На некоторых современных машинах система охлаждения комплектуется термостатами с датчиками, которые регулируют работу системы охлаждения более эффективно. Однако такая конструкция более сложная по своей структуре, чем обычная, и из-за своей сложности подвержена различным неполадкам. Если нарушается работа конкретного датчика, который связан с термостатом. Или система управления охлаждением не получает данных от датчиков термостата, то как правило «уходит в защиту», включая вентилятор на постоянную работу. Проверка этих датчиков, в принципе, схожа с проверкой контактов обычного ДТОЖ. Замеряем сопротивление, и если оно низкое, то датчик следует поменять.

Окисление контактов

Стоит отметить, что ЭБУ также может «уходить в защиту» и в случаях, когда управление вентилятором осуществляется через сам бортовой компьютер. Причиной этого могут быть проблемы с контактами. Как правило, контакты со временем имеют свойство окисляться, что сильно затрудняет передачу сигналов от датчиков к ЭБУ. А если необходимый сигнал совсем не проходит, то в этом случае блок управления принудительно включает вентилятор охлаждения, вне зависимости от температуры двигателя.

Для устранения необходимо лишь прочистить контакты и покрыть их изолирующей смазкой, чтобы не допустить распространение коррозии. Кстати такую процедуру рекомендуется проводить 2 раза в год, чтобы избежать неприятных ситуаций в самый неподходящий момент.

Смотрим видео, причина периодического включения вентилятора на холодном двигателе (автомобиль Мазда 6):

Неполадки в системе кондиционирования

На некоторых автомобилях радиатор кондиционера напрямую связан с системой охлаждения двигателя. И когда происходит засорение радиатора системы кондиционирования, нарушается работа сразу двух систем. Хоть включение вентилятора в этом случае происходит не сразу, однако данная неполадка может привести к куда более серьезным последствиям, в том числе – перегрев двигателя.

Для исправления необходима чистка радиатора, а лучше всего сразу двух. Для более продуктивной работы этих двух взаимосвязанных систем.

Это все что мы хотели сказать по данному вопросу. По сути, это не самая страшная неисправность, однако при длительном игнорировании чревата определенными последствиями. Поэтому затягивать с ремонтом также не стоит, и если при включении зажигания включается вентилятор охлаждения двигателя, рекомендуется тщательно проверить систему охлаждения на наличие неполадок и в скором времени исправить поломку.
