Ваз 2110 не работает вентилятор

Содержание:

Как правильно произвести замену датчика включения вентилятора?
Замена датчика включения вентилятора
Предохранитель, электродвигатель и реле
Причины неисправности
Авто-помощь
Датчик
Порядок действий. Пошаговая инструкция
Порядок действий. Пошаговая инструкция
Диагностика и распространенные причины неполадок системы охлаждения
Постоянный режим работы вентилятора
Меняем предохранительный клапан
Замена вентилятора

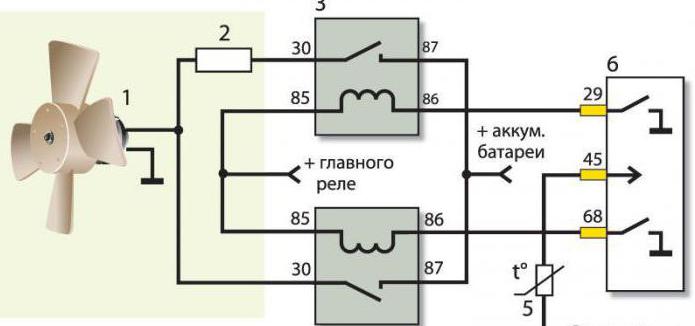

Как подключается вентилятор?
Выводы

Как правильно произвести замену датчика включения вентилятора?

Типовой набор инструмента и приспособлений для замены:

набор головок;
удлинитель с трещоткой;
плоскогубцы;
отвертка с плоским жалом;
герметик;
головка для снятия датчика или подходящий гаечный ключ;
емкость для слива жидкости (на 5-6 л);
охлаждающая жидкость для доливки (0,4-0,5 л).

Последовательность шагов при замене:

Охладить двигатель до комфортной температуры.
Подставить емкость и слить охлаждающую жидкость из радиатора. Для доступа к крану слива, возможно, потребуется снять защиту картера двигателя или пластиковые брызговики. На некоторых автомобилях требуется демонтаж патрубка системы отопления.
Отключить от датчика штекер проводки. Осмотреть клеммы, очистить от грязи и следов окисления. Проверить состояние проводов, подходящих к штекеру. При растрескивании или иных дефектах изоляции необходимо заменить изношенный участок. Подключение новых проводов должно выполняться с соблюдением полярности.
Выкрутить неисправный датчик. Прикладывать большое усилие не рекомендуется, поскольку есть риск поломки радиатора. Для облегчения процесса допускается применение жидкостей типа WD40. Для доступа к месту установки датчика может потребоваться снятие аккумулятора, площадки под него или воздуховодов двигателя.
Смазать резьбу нового датчика герметиком, предназначенным для работы в условиях повышенных температур.
Установить на датчик новое уплотнительное кольцо. Повторное использование прокладок не рекомендуется, поскольку не обеспечивается герметичность стыка.
Вкрутить датчик на место и затянуть с необходимым моментом.
Установить на датчик штекер проводки.
Восстановить уровень охлаждающей жидкости в соответствии с инструкцией по обслуживанию автомобиля.
Прогреть двигатель до рабочей температуры и проверить работу нового устройства. В течение первых дней эксплуатации внимательно следить за температурой охлаждающей жидкости. Это касается в основном автомобилей отечественного производства, поскольку датчики часто бывают бракованными или настроенными на неправильную температуру срабатывания.

На некоторых автомобилях после включения зажигания проводится диагностика нового датчика, заключающаяся во включении на 15-20 секунд вентилятора охлаждения (на холодном двигателе).

Замена датчика включения вентилятора

«калина», система охлаждения: неисправности и усовершенствования. вентилятор охлаждения радиатора лада калина калина не работает вентилятор двигателя

В данном разделе освещается замена датчика включения вентилятора ВАЗ 2107, 2110 и 2114. Принципиально все эти процессы на любом автомобиле одинаковы, отличия лишь в деталях.

Инструменты

Для этой операции много всего не потребуется:

Ключ на 30 накидной
Ветошь
Емкость для охлаждающей жидкости

Как видите, замена датчика включения вентилятора ВАЗ 2109 самим обойдется не дорого. Покупать придется только датчик.

Замена датчика

Итак:

Не обязательно загонять машину на эстакаду или смотровую яму – это даже причинит некоторые неудобства. Достаточно будет просто закрытого помещения – гаража.
Отсоедините минусовую клемму с аккумулятора.
Для начала необходимо слить тосол из радиатора. Нет необходимости сливать его из блока цилиндров.
Открутите пробку расширительного бачка системы охлаждения двигателя.
Для слития тосола необходимо открутить сливную пробку радиатора. Она обычно находится снизу радиатора и выкручивается просто руками.

Замена датчика включения вентилятора в ВАЗ 2110 – выкрутите сливную пробку

Подставьте под машину емкость для тосола и дождитесь, пока он полностью стечет.

Закрутите обратно сливную пробку.
Отсоедините контакты от датчика.
Ключом на 30 следует выкрутить датчик включения вентилятора.
Откручивайте осторожно, чтобы не повредить пластиковый бачок радиатора.
Закрутите новый датчик на место старого. Не забудьте установить медную прокладку под новый датчик.
Подключите обратно электропроводку к датчику.
Залейте в расширительный бачок тосол, который ранее слили.
Продуйте систему охлаждения, чтобы не было воздуха в системе.
Подключите клемму аккумулятора.
Заведите двигатель, прогрейте и проверьте работоспособность датчика.
Если при нужной температуре вентилятор включается, значит все в порядке.
Если нет, то придется проверить остальные возможные неисправности включения вентилятора.

Замена без слития тосола

Замена датчика вентилятора на ВАЗ 2110 со сливом тосола занимает много времени. Конечно, не так много, как переборка двигателя, но все же, если опустить из процесса слитие и заливку тосола, то можно сэкономить немного времени.

Для быстрой замены датчика следует сорвать старый ключом на 30 и выкрутить его почти полностью.
Далее подготовить надо новый датчик так, чтобы одной рукой выкрутить старый датчик, а другой рукой быстро вкрутить новый.
Таким образом, потеря тосола будет небольшая.
После такой замены протрите ветошью место вокруг датчика включения вентилятора, чтобы определить наличие или отсутствие течи тосола.

Вот таким образом можно немного быстрее осуществить эту операцию. Не бойтесь ремонтировать любимый автомобиль своими руками. При том, что цена на авторемонт сейчас не маленькая, это очень выгодно. К тому же, опыт в жизни всегда пригодится.

Предохранитель, электродвигатель и реле

Почему не работает вентилятор охлаждения на ваз-2114

Искать причину перегрева следует, начиная с проверки предохранителя и реле вентилятора. Первый из них располагается в монтажном блоке подкапотного пространства. Там он находится под маркировкой F7 (20A). Нужно его достать и визуально оценить целостность или воспользоваться мультиметром.

В большинстве случаев не включается вентилятор охлаждения ВАЗ-2110 (инжектор, 8 клапанов) именно по вине предохранителя, так как не проходит управляющий сигнал. Стоит его вытащить и визуально оценить его целостность или воспользоваться мультиметром. При необходимости — сразу же заменить, в ином случае стоит поискать причину в другом месте. И между делом стоит проверить сам вентилятор. Для этого отсоединить разъем вентилятора и напрямую через провода подсоединить электродвигатель к аккумулятору, не забывая о полярности.

Смотреть галерею

Если привод в порядке, то далее стоит направиться в салон, поскольку именно здесь находится реле. Более точное его расположение – еще один монтажный блок с левой стороны относительно ног переднего пассажира. Из трех реле необходим тот, что первый слева. Чтобы выполнить проверку, необходимо поставить другое реле на место старого. После этого завести автомобиль и дождаться нагрева до максимальной температуры, одновременно наблюдая за вентилятором. При отсутствии результата поиски продолжаются.

Причины неисправности

Постоянно работает вентилятор охлаждения на ваз 2114: причины и их устранение

Если вентилятор радиатора отказывается запускаться, проверьте элементы в следующем порядке:

Предохранитель – проверьте этот плавкий элемент на целостность в блоке предохранителей. Он там расположен под цифрой F7 и имеет номинал в 20 ампер.Предохранитель вентилятора-жёлтый F7. (монтажный блок редакционной машины, 124 двигатель)
Реле отвечающее за работу электровентилятора, расположено вместе с дополнительными реле, рядом с левой ногой переднего пассажира. Проверку легче всего осуществить путём подключения заведомо исправного реле. Если после такого демонтажа всё заработало, проблема решена, если нет, то читаем ниже.Реле находится под цифрой «4».
Термостат – так как жидкость сначала циркулирует по малому кругу, не нагревая датчик и радиатор. Неисправность термостата легко проверить, достаточно на ощупь осмотреть два патрубка идущие к радиатору, если один из них холодный на хорошо прогретом двигателе, значит термостат неисправен и ему требуется замена.
Датчик температуры – для диагностики неисправности этого элемента, на прогретом двигателе отключите разъём питания от него, тем самым вы принудительно запустите электромотор вентилятора. Если он всё же не запустился, то проблема кроется в самом электродвигателе.Датчик стоить проверить,и если потребуется заменить.
Электродвигатель вентилятора – для того, чтобы проверить этот элемент, необходимо отключить колодку питания и подключить её напрямую к аккумуляторной батарее. Если вентилятор рабочий, то произойдёт его запуск, а при отказе, ищите проблему в проводке либо меняйте вентилятор в сборе.Электродвигатель можно попробовать починить.

Когда все вышеперечисленные способы не принесли желаемого результата, нужно искать причину только в проводке, поочерёдно «прозванивая» их. Возможно где-то произошёл разрыв или надлом провода.

Электродвигатель вентилятора, системы охлаждения двигателя автомобиля ВАЗ-2112, включатся в работу через реле. А оно срабатывает по команде с электронного блока управления, который получает сигнал с датчика включения вентилятора. Он располагается чуть выше термостата. Его не нужно путать с датчиком температуры охлаждающей жидкости, который работает на указатель температуры, находящийся на щитке приборов. Он расположен ниже датчика вентилятора.

Если стрелка указателя температуры поползла в красную зону шкалы, а шума включения вентилятора системы охлаждения не слышно, то придётся искать причину этой неисправности. Для начала, нажмите на кнопку звукового сигнала, тем самым Вы проверите, цел ли предохранитель F7 (20А), который защищает электрическую цепь вентилятора. Есть звук сигнала, значит, предохранитель цел, и открывать монтажный блок, не стоит.

Дальше проверяем реле вентилятора. Оно находится справой стороны передней консоли, где располагаются ноги пассажира. Вскрываем крышку, исходное реле стоит первым с левого края. Проверить его можно поставив, вместо него, такое же исправное. А если, замкнув контакты №85 и №86, вентилятор, при включенном зажигании, заработает, значит, он исправен. Электродвигатель вентилятора можно проверить и другим способом, подсоединив его напрямую к аккумуляторной батарее.

Наиболее частой причиной отказа в работе вентилятора системы охлаждения, является датчик включения вентилятора. Его проверяют прогрев двигатель до температуры чуть более 100 градусов, а затем двигатель глушат, оставив включённым зажигание. Снимают клемму с датчика. Если вентилятор заработает, то датчик неисправен. Естественно предварительно проверяют, исправен ли сам вентилятор. При исправности всех выше перечисленных устройств, причиной не включения вентилятора будет электронный блок управления.

Водитель автомобиля ВАЗ-2112 может самостоятельно проверить всю электрическую схему включения вентилятора, за исключение ЭБУ.

Авто-помощь

На автомобиле ВАЗ-2110, в системе охлаждения двигателя, стоит электрический вентилятор, который включается в работу при достижении температуры охлаждающей жидкости в 100-105 градусов по цельсию. Именно, на эту температуру, настроен датчик включения вентилятора, который расположен на инжекторных двигателях в выходном патрубке головки блока цилиндров. Его заводская маркировка – LS0112. Кроме того, в электрическую схему включения вентилятора входит, предохранитель F7, расположенный в монтажном блоке и реле вентилятора, находящееся в салоне автомобиля за правой панелью передней консоли.

Поэтому, при появлении неисправностей, приводящих к не включению вентилятора системы охлаждения двигателя, искать эту причину придётся именно в тех узлах, о которых было сообщено чуть выше. Хотя есть и ещё один момент не связанный с электрической схемой включения вентилятора.

Дело в том, что при температуре в 100 градусов, вода, являющаяся составляющей частью антифриза, при нормальном атмосферном давлении закипает. Если предохранительный клапан, находящийся в крышке расширительного бачка неисправен и в нём будет атмосферное давление, а датчик включения вентилятора имеет температуру срабатывания больше 100 градусов, то охлаждающая жидкость закипит, а вентилятор не включиться, хотя вся электрическая схема его включения, совершенно исправна. Меняем крышку расширительного бачка на ту, которая будет поддерживать давление в системе охлаждения двигателя, выше атмосферного, тогда, согласно законам физики, поднимется и температура кипения воды выше 105-ти градусов, а это значит, что вентилятор успеет сработать.

При поиске неисправностей в электрической схеме, начинать нужно с проверки предохранителя F7, для чего придётся открыть монтажный блок. Если он цел и его контакты не окислены, то дальнейший наш путь лежит к датчику включения вентилятора. Проверить его работоспособность самостоятельно, без компьютерной диагностики, можно следующим образом.

Первое, что нужно сделать, это прогреть двигатель до температуры превышающей сто градусов, а затем его заглушить и вновь включить зажигание. Открываете капот автомобиля и снимаете клемму с датчика включения вентилятора. Если после этого действия вентилятор системы охлаждения двигателя начнёт вращаться, то это будет говорить о том, что он исправен, а вот датчик необходимо заменить. Если же вентилятор не заработает, то это будет говорить о его неисправности, а датчик включения в этом случае, будет исправным.

Для поиска неисправностей в электродвигателе вентилятора его придётся снять с автомобиля. Возможными причинами неисправности могут быть: износ щёток коллектора или их зависание и короткое замыкание в обмотке якоря, но в этом случае будет чувствоваться характерный запах, идущий от электродвигателя.

Если под капотом автомобиля ВАЗ2110, все узлы включения вентилятора исправны, то необходимо проверить его реле включения. Для этого снимаем обшивку с правой стороны передней консоли, открутив два самореза. Там Вы увидите три стоящих реле. Обычно, реле включения вентилятора, располагается в этом ряду, крайним ,к передней части кузова автомобиля. Но, для того чтобы убедиться, что именно оно расположено в этом месте, необходимо рассмотреть пучок проводов подходящих к нему. Цвета, можно посмотреть на электрической схеме ВАЗ-2110. Проверку осуществляем путём замены на заведомо исправное реле вентилятора.

При условии, что водитель не сумел самостоятельно отыскать причину неисправности в работе этой системы, то в этом случае, придётся обратиться на СТО для проведения компьютерной диагностики электрической схемы включения вентилятора.

Датчик

Интернет сегодня может приносить существенную помощь. На некоторых форумах можно встретить вопросы владельцев, почему не включается вентилятор охлаждения ВАЗ-2110 с инжектором. Причины и фото при этом обсуждают несколько человек, которые в основном ссылаются на датчик.

Для его проверки следует завести двигатель и подождать нагрева охлаждающей жидкости до рабочей температуры. После этого нужно отсоединить разъем датчика, контролер при этом определит обрыв цепи и переведет работу вентилятора в аварийный режим. Если он заработал, значит, причина кроется в датчике. Стоит заменить его и для достоверности еще раз проверить.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

Открыть капот.
Дождаться остывания мотора.
Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

вибрация;
окисление;
подгорание;
обрыв, потертости электропроводов;
старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

вентиляторной установки;
бензонасоса;
зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
Периодически обследовать составные части охлаждающей системы.
Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
Использовать раствор для устранения ржавчины, накипи.
Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
Плотность проверять ареометром.
Не смешивать охлаждающие жидкости.
Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

исключить случайное переключение;
не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

Открыть капот.
Дождаться остывания мотора.
Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

вибрация;
окисление;
подгорание;
обрыв, потертости электропроводов;
старение изоляции, замыкание.

Схема блока предохранителей

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

вентиляторной установки;
бензонасоса;
зажигания (главное).

Проверить электродвигатель

Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
Периодически обследовать составные части охлаждающей системы.
Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
Использовать раствор для устранения ржавчины, накипи.
Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
Плотность проверять ареометром.
Не смешивать охлаждающие жидкости.
Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Диагностика и распространенные причины неполадок системы охлаждения

Замыкание контактов

Одной из основных по распространенности причин данной поломки, является банальное замыкание контактов датчика температуры охлаждающей жидкости. В таком случае при включении зажигания включается вентилятор охлаждения, так как на вентилятор из-за замыкания все время подается электрический ток. Последствием от подобной неисправности может являться, разве что, ускоренная разрядка автомобильного аккумулятора.

Рекомендуем почитать статью на тему: как продлить жизнь аккумулятору автомобиля. В этой статье говорится о причинах короткой жизни АКБ, как ее, собственно, продлить, а также основных признаках неисправности аккумуляторных батарей.

Для диагностики этой неисправности вам следует отсоединить датчик и при помощи омметра измерить сопротивление на его контактах. Если датчик работает нормально, то сопротивление будет крайне высоким (в показаниях одни девятки, что является аналогом «бесконечного» сопротивления). Если сопротивление низкое, то контакты замкнуты, датчик необходимо заменить.

Также к схожим признакам относится замыкание клемм вентилятора на массу, в таком случае он также будет работать постоянно, как только будет включено зажигание. Так как напряжение подается напрямую от аккумулятора.

Малое количество антифриза

Еще одна банальная неполадка — это слишком маленькое количество охлаждающей жидкости. Именно на ее температуру реагирует ДТОЖ. При малом количестве антифриза разогрев жидкости происходит гораздо быстрее, чем прогрев самого двигателя, в результате вентилятор включается слишком рано. Долейте жидкость до необходимого уровня и на всякий случай проверьте, нет ли течи в системе охлаждения.

Термостат и его датчики

На некоторых современных машинах система охлаждения комплектуется термостатами с датчиками, которые регулируют работу системы охлаждения более эффективно. Однако такая конструкция более сложная по своей структуре, чем обычная, и из-за своей сложности подвержена различным неполадкам. Если нарушается работа конкретного датчика, который связан с термостатом. Или система управления охлаждением не получает данных от датчиков термостата, то как правило «уходит в защиту», включая вентилятор на постоянную работу. Проверка этих датчиков, в принципе, схожа с проверкой контактов обычного ДТОЖ. Замеряем сопротивление, и если оно низкое, то датчик следует поменять.

Окисление контактов

Стоит отметить, что ЭБУ также может «уходить в защиту» и в случаях, когда управление вентилятором осуществляется через сам бортовой компьютер. Причиной этого могут быть проблемы с контактами. Как правило, контакты со временем имеют свойство окисляться, что сильно затрудняет передачу сигналов от датчиков к ЭБУ. А если необходимый сигнал совсем не проходит, то в этом случае блок управления принудительно включает вентилятор охлаждения, вне зависимости от температуры двигателя.

Для устранения необходимо лишь прочистить контакты и покрыть их изолирующей смазкой, чтобы не допустить распространение коррозии. Кстати такую процедуру рекомендуется проводить 2 раза в год, чтобы избежать неприятных ситуаций в самый неподходящий момент.

Смотрим видео, причина периодического включения вентилятора на холодном двигателе (автомобиль Мазда 6):

Неполадки в системе кондиционирования

На некоторых автомобилях радиатор кондиционера напрямую связан с системой охлаждения двигателя. И когда происходит засорение радиатора системы кондиционирования, нарушается работа сразу двух систем. Хоть включение вентилятора в этом случае происходит не сразу, однако данная неполадка может привести к куда более серьезным последствиям, в том числе – перегрев двигателя.

Для исправления необходима чистка радиатора, а лучше всего сразу двух. Для более продуктивной работы этих двух взаимосвязанных систем.

Это все что мы хотели сказать по данному вопросу. По сути, это не самая страшная неисправность, однако при длительном игнорировании чревата определенными последствиями. Поэтому затягивать с ремонтом также не стоит, и если при включении зажигания включается вентилятор охлаждения двигателя, рекомендуется тщательно проверить систему охлаждения на наличие неполадок и в скором времени исправить поломку.

Новые статьи

Почему загорается чек неисправностей двигателя в машине? Основные причины
Почему дизель не заводится на холодную? Причины плохого запуска дизельного двигателя

Предыдущие статьи

Реле щелкает, но стартер не крутит — машина не заводится? Причины такого явления
Причины вибрации в салоне автомобиля на холостом ходу

Постоянный режим работы вентилятора

Такое явление хоть и редко, но встречается. Причины постоянной работы вентилятора в этом случае могут быть в реле, которое находится в замкнутом состоянии или в обрыве провода устройства. Чтобы устранить поломку, достаточно заменить неисправный элемент.

Как видно, можно самостоятельно провести диагностику и определить, почему вентилятор охлаждения не включается на ВАЗ-2110 с инжектором. Неисправность можно легко выявить в ходе проверки каждого элемента, однако могут быть и трудности. В этом случае стоит обратиться к специалистам или же начать все заново. Окончательный выбор всегда за хозяином автомобиля.

Меняем предохранительный клапан

Существует еще одна неисправность, которая может привести к сбою в работе системы. Если не срабатывает вентилятор охлаждения даже после подтверждения работоспособности всех перечисленных элементов цепочки, стоит проверить предохранительный клапан на расширительном бачке.

Роль этого клапана заключается в поддержании рабочего давления в системе выше атмосферного. Это нужно для того, чтобы вода, входящая в состав охлаждающей жидкости не закипала при нагревании до 100 0 С. При выходе из строя предохранительного клапана давление в системе выровняется с атмосферным, и жидкость закипит, достигнув температуры кипения воды.

Датчик включения, как уже было сказано, может включиться лишь при 105-107 0 С. Таким образом, наша охлаждающая жидкость будет кипеть, но вентилятор работать не будет.

Как же проверить предохранительный клапан? В домашних условиях это невозможно. Проще купить новый клапан, тем более что стоит он копейки.

Замена вентилятора

Если проблема всё-таки заключается в самом вентиляторе, то его лучше всего будет заменить на новый. Ремонт вентилятора печки, конечно, может быть выполнен, но это может быть, например, замена щёток. Выполнять более глобальный ремонт просто не имеет смысла, поскольку на длительную службу такой детали надеяться не приходится. Замена вентилятора печки ВАЗ-2110 требует выбора новой детали. Здесь есть два варианта: найти деталь старого образца или купить новую запчасть. Второй вариант более приемлем и доступен.

Вентилятор печки ВАЗ

Процесс замены не так сложен, как может показаться. Достаточно уметь работать со стандартными инструментами, располагать свободным временем и иметь желание поковыряться в родной машинке. Чтобы поменять неисправный вентилятор, необходимо следовать следующему плану работ:

Открываем капот и снимаем аккумуляторную минусовую клемму.
Снимаем стеклоочистители путём поддевания и демонтажа резиновых колпачков. При помощи ключа на 10 откручиваем гайки и снимаем щётки.
При помощи шлицевой отвёртки поддеваем декоративные заглушки, откручиваем винты на жабо и гайки на краях. Теперь можем снять жабо.
Под резиновым уплотнителем можно найти саморезы, которые держат щиток с моторного отсека. Откручиваем их также.
Демонтируем шланг, через который осуществляется подача омывающей жидкости на форсунки.

Процесс замены вентилятора не так сложен, как кажется

На правом щитке моторного отсека на нижней стороне имеется две гайки, под которые подходит торцовый ключ на 10. К ним сложно добраться, но откручивать их можно не до конца, поскольку благодаря нескольким поворотам, щиток легко снимется.
Со шланга, который соединяется с вакуумным усилителем тормозной системы, необходимо заранее снять хомуты.
На крышке салонного фильтра находится четыре самореза, после откручивания которых легко можно его снять.
Уже на этом этапе виднеются очертания мотора печки. Но ещё потребуется отсоединить колодку на двигателе отопительной системы и на резисторе.
После проделанной работы появляется возможность демонтировать левую часть печки вместе с моторчиком.
На место испорченного элемента устанавливается новая деталь, а сборка осуществляется в обратном порядке.

Если ранее вам не приходилось снимать вентилятор отопительной системы, то этот процесс может занять несколько часов. Зато в дальнейшем любая проблема с системой отопления может быть устранена намного быстрее. Даже если в процессе работы у вас что-то не получается, не нужно переставать добиваться положительного результата. Со временем обязательно всё получится.

Как подключается вентилятор?

В зависимости от типа двигателя, работа вентилятора контролируется разными средствами. Если у двигателя есть карбюратор, то работой устройства управляет термобиметаллический датчик ТМ-108, расположенный на корпусе радиатора (если смотреть по ходу движения, то он с левой стороны). Во многих автомобилях ВАЗ датчик реагирует на максимальные показатели температуры антифриза (107 °C). При таком значении датчик сразу посылает управляющий сигнал к реле вентилятора, и тот начинает свою работу. Но что делать, если на машине ВАЗ-2110 с инжектором не включается вентилятор охлаждения?

На автомобилях ВАЗ-2110, оснащенных инжекторными силовыми установками, работа вентилятора контролируется контролером, однако датчик тоже присутствует. Располагается он вблизи термостата. Когда антифриз достигнет своей максимальной температуры, сенсор посылает сигнал компьютеру, а тот уже задействует вентилятор посредством импульса на его реле.

Выводы

Датчик включения вентилятора на 16-клапанном двигателе ВАЗ-2112 расположен на головке блока цилиндров возле термостата. Так, его поломка может привести к тому, что вентилятор перестанет срабатывать, а двигатель не будет нормально охлаждаться, что в свою очередь приведет к тому, что он закипит, и могут возникнуть еще более сложные неисправности.

carfrance.ru
carfrance.ru
helping-auto.ru
vip.karelia.pro
