Что делать, если не включается задняя передача на ладе калина

Плохое включение из-за ползуна

Вначале рассмотрим, почему первая передача включается плохо и виной тому проблемы именно с трансмиссией.

Зачастую проблема с включением скорости кроется в фиксаторе и ползуне. Появление заусеницы возле проточки для фиксатора на ползуне запросто может мешать заходу шарикового фиксатора в проточку. При перемещении ползуна фиксатор упирается в эту заусеницу и не может ее преодолеть без значительного усилия со стороны водителя. При этом шестерни сильно сближаются, но в зацепление не входят, и зубья одной шестерни бьются о другую.

В дальнейшем такое биение может привести к развальцовке зубьев, и невозможность включения уже будет от того, что из-за этой вальцовки зубья уже не смогут зайти в зацепление.

Изучаем руководство по эксплуатации

В инструкции, прилагаемой к хэтчбекам и универсалам «Калина-2», сказано следующее:

Согласно отзывам, достаточно будет и 3-х секунд. Кстати, блокировка перестаёт действовать не через 3 секунды, а раньше. Но если выполнить переключение сразу, остаётся риск сломать зубья шестерней. Всё это, конечно же, верно только для периода обкатки.

Как говорят сами владельцы, задняя скорость включается идеально и на авто с «нулевым» пробегом. Но от водителя при этом требуется проявлять сноровку: выжав сцепление по максимуму, педаль затем немного отводят назад. Рукоять перемещается в требуемое положение, и педаль полностью отпускают.

Зоны срабатывания педали сцепления

А ещё можно выполнить включение «через нейтраль». Этот метод – самый надёжный. Отпустите педаль, когда рукоять находится в нейтральном положении, и получите гарантию возможности перейти к любой передаче. Собственно, метод подходит для любых автомобилей и любых механических коробок. Но касаемо продукции АвтоВАЗа совет звучит так: выдерживайте 3-секундную паузу.

Если у вас механика

Плохо переключаются передачи на автомобиле с МКПП по трем причинам. Первая из них неисправность сцепления, когда оно не полностью выключается (ведет). Первая примета этой неисправности – задняя передача включается с характерным треском. Задняя реагирует на эту аномалию заметнее остальных передач, потому что она единственная не оснащена синхронизатором.

Вторая причина — дефект механизма выбора передач КПП. И, наконец, третья – чрезмерный износ синхронизаторов КПП.

Неисправностей сцепления, при которых плохо переключаются передачи мкпп тоже несколько:

• Завоздушивание гидропривода выключения сцепления или подтекание из него жидкости. Устраняется неисправность заменой вышедших из строя узлов гидравлической системы и ее прокачиванием.
• Износ или надлом вилки выключения сцепления. Требует замену или ремонт детали.
• Коробление (биение более 0,5 мм) или слишком большая толщина нового ведомого диска.
• Выход из строя корзины (температурная деформация нажимного диска или его перекос).
• Потеря подвижности опорного подшипника первичного вала КПП (в торце коленвала, к которому крепится маховик).
• Заклинивание ступицы ведомого диска сцепления на шлицах первичного вала КПП. Для устранения дефекта прочистите шлицы ступицы и первичного вала КПП. Не помешает и немного смазать их литолом.
• Слишком большой свободный ход вилки выключения сцепления. Его величину нужно уточнять у производителя, так как для разных авто она несколько отличается. Пока не узнали величину этого параметра для своего автомобиля, установите ее от 5 до 8 мм. Слишком маленький свободной ход вилки тоже нежелателен, так как он приводит к пробуксовке сцепления и повышенному износу выжимного подшипника.

Чрезмерный износ синхронизаторов преимущественно бывает на тех передачах, которые включают чаще: это обычно первая, вторая и третяя. Задняя в этот список не попадает, так как не имеет синхронизатора. Когда у вас плохо переключаются передачи, а вы предполагаете, что причина тому износ синхронизаторов, во-первых, трудности с этим у вас должны быть только на ходу. Во-вторых, переключается в этом случае лучше, если использовать двойной выжим.

Тем, кто не знает что такое двойной выжим. Для переключения на повышенную передачу: выжать сцепление, включить нейтраль, отпустить и снова выжать сцепление, включить передачу.

Люфт в так званом «вертолете» — одна из причин нечеткого включения передач

Чтобы перейти на пониженную: двойной выжим нужно совмещать с перегазовкой, то есть когда педаль сцепления отпущена, а коробка на нейтрали, нужно нажать и отпустить педаль акселератора. Так переключают передачи на авто коробка которых не имеет синхронизаторов. Если коробка будет переключаться легче с использованием двойного выжима, то виноваты в том, что плохо переключаются передачи, скорее всего, изношенные синхронизаторы.

Ищите в нем поломку или проверяйте правильность его регулировки. На сцепление и синхронизаторы даже не думайте.

Видео «Регулировка кулисы на ВАЗ 2109»

В этом видео показан процесс регулировки кулисы в автомобиле ВАЗ 2109.

«Цыплят по осень считают», а «проводку по весне перебирают»)))

Как обычно, в самый неподходящий момент перестала включаться задняя передача. Стою на парковке передом и не могу включить заднюю скорость. А выехать-то нужно.Пришлось пару раз помаяться без задней скорости)))

для тех кто не в курсе, на калине установлен соленоид блокировки включения задней скорости, в отличии от десятки. Выключение блокировки осуществляется поднятием спец.кольца на кучке КПП.

Перебираю в голове все события этого дня. Буквально полчаса назад выезжал с парковки задом, затем встретилась большая и продолжительная лужа.

Временно решение проблемы

Хорошо, что с собой мультиметр вожу. Вывернул руль влево, гляжу на соленоид, проводка вся мокрая. Скинул колодку, протер. Обратно поставил.

Скидываем колодку в салоне, мерим напряжение на разъеме минуя герконовый переключатель на рукоятке КПП.

Напряжение приходит к выключателю

Колодку в исходное состояние. Поднимаем, фиксируем выключатель. Мерим напряжение, которое приходит к соленоиду в КПП. Замер показал 1,2В вместо 12В.Кстати, еще замерил обмотку соленоида, что установлен в самой КПП. Результат — 0,2 Ом. Вывод: обмотка целая, соленоид исправен.

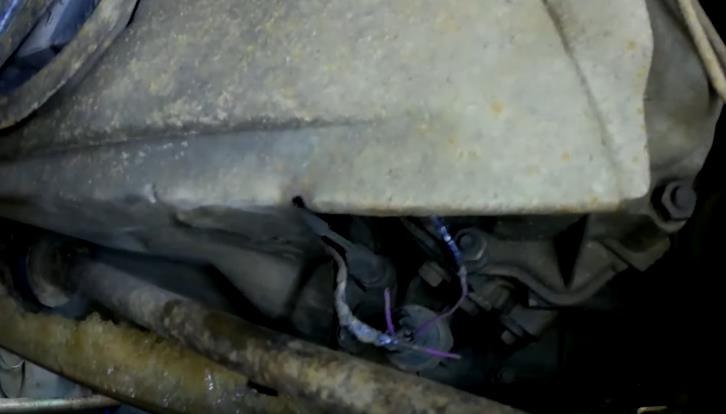

Руку по локоть в мотор, скидываем колодку с датчика скорости и извлекаем проводку. Мерим напряжение на каждом контакте относительно минусовой (плюсовой) клеммы аккумулятора. Определил косячный провод.

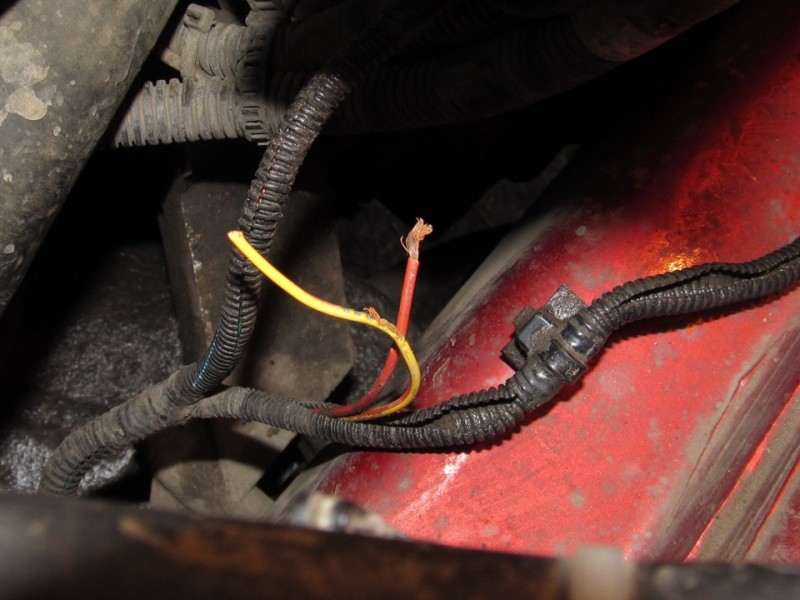

Достал из гофры и обнаружил в районе крепления пластиковой клипсы оборванный проводок, примерно на расстоянии 13 см от колодки. Напряжение на нем оставалось из-за сырости. Скручиваем поврежденный проводок и проверяем работу задней скорости. Как и ожидалось, все заработало.

Временное решение назревшей проблемки

Переделываем скрутку в проводке

Предполагаю, что у многих калиноводов на расстоянии примерно 10-15см от колодки к соленоиду была похожая ситуация.

В гаражных условиях скидываем клемму, отрезаем ее.

Второй провод тоже оказался поврежденным.

Припаиваем новые провода, удлиненные на 15 см.

Термоусадка в помощь

Разбираем разъем, гвоздиком отгибаем пластиковый фиксатор и извлекаем остатки провода с клеммой.

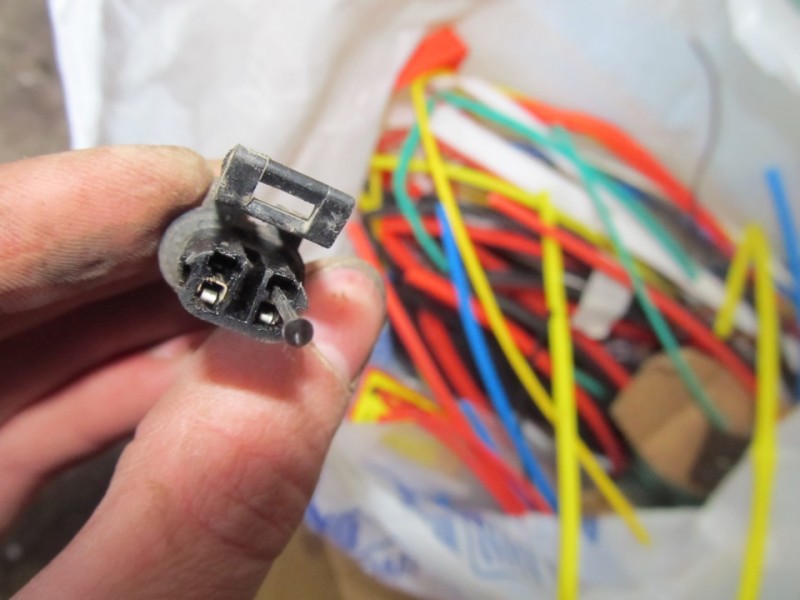

Разъем проводки к соленоиду блокировки заднего хода в разобранном виде

Припаиваем удлиненные провода к контактам разъема.

термоусадку не забываем надеть

Получился такой удлиненный жгут. Минимум затрат на восстановление работоспособности заднего хода. А ведь многие в моем случае покупают: сам соленоид (цена порядка 1тыс. р), выключатель на ручку КПП (цена порядка 500р)

Всем удачной диагностики проблем и их решений с минимумом затрат)))

Часто к нам в редакцию приходят письма примерно следующего содержания:

Это достаточно распространенная неисправность на автомобилях семейства Лада Калина. Причины данной поломки хорошо известны и в большинстве случаев все сводится к обрыву цепи соленоида, отвечающего за блокировку задней передачи. Если сказать простым языком, то у Калины на заднюю передачу стоит «защита от дурака» — для того, что бы включить заднюю передачу, необходимо потянуть вверх за кольцо, расположенное на рычаге КПП(непосредственно под ручкой). После поднятия включается соленоид, а шток втягивается в него, тем самым происходит разблокировка задней передачи. После этого можно переместить рычаг на заднюю передачу(до конца влево и вперед). При этом включится «концевик» и включится оповещающий сигнал(преривистый писк).

Поиск неисправности в электрической части Лады Калины

Обрыв провода выключателя ЗП на авто Lada Kalina происходит достаточно часто, это связано с тем, что РП часто меняет свое положение, соответственно, и проводок не находится в покое. Проверить, работает ли сам соленоид, достаточно просто, здесь нужно:

Если ЗП появилась, значит, с самым выключателем и МКПП все в порядке, все дело в электропроводке или плохом контакте штекера. После такой диагностики скрепку необходимо будет вынуть, ездить постоянно с замкнутыми на разъеме контактами крайне не рекомендуется.

В некоторых случаях обрыв обнаруживается сразу после поднятия чехла КПП, но нередко провода отваливаются в районе соленоида блокирующего устройства. Чтобы провести диагностику, следует установить ВАЗ Калину на яму или автоподъемник, провести визуальный осмотр. Наиболее часто обрыв происходит в непосредственной близости от датчика, так как это место здесь ничем не защищено – летит грязь и влага, щебень и камушки с дороги.

Когда проводка находится еще в заводской оплетке, обнаружить какие-либо повреждения порой непросто. Контакт может периодически пропадать, а затем снова появляться, дефект получается плавающим, в таком случае приходится вскрывать изоляционную защиту.

Еще стоит отметить, что подобный дефект на Калине встречаются часто, является характерным для этой машины, произойти подобная поломка может даже на автомобиле с относительно небольшим пробегом (40-50 тысяч километров). Проблема возникает из-за того, что:

• провода слишком короткие, их следовало бы сделать на несколько сантиметров длиннее;
• изоляция некачественная, нередко трескается на морозе.

Так что прежде чем искать неисправности в механической части, необходимо проверить электрику.

Как поменять масло

Для этого вам понадобится смотровая яма или эстакада. Прогрейте автомобиль перед операцией. Трансмиссионное масло очень вязкое, и при низких температурах оно не полностью покинет стенки коробки. Найдите на коробке передач сливную пробку. При помощи гаечного ключа открутите ее и подставьте емкость для слива отработанной жидкости. В течении 20 минут с коробки выльется все масло. Далее закручиваем пробку ключом и находим крышку заливного отверстия. Она находится сбоку. Заливается масло через лейку или шланг из подкапотного пространства (так как КПП на «Калине» расположено поперечно). После замены, заведите мотор и снова прогрейте коробку. Через пять минут достаньте щуп и при необходимости долейте трансмиссионное масло. Объем жидкости должен составлять 2200 миллилитров. Это касается как старых «Калин» на коробке от «девятки», так и новых, на трансмиссии 2181 с тросиковым приводом. Кстати, она намного реже ломается, чем первая. В половине случаев данным методом можно устранить проблему.

Теория работы коробки передач

Зачастую неопытные автомобилисты, включая селектор КПП со второй скорости на первую, могут заметить, как появляются некоторые трудности, в частности, как тяжело включается первая передача. В таких случаях начинающий водитель часто пытается включить скорость, применяя силу, просто вбивая селектор в нужное положение. Этого делать ни в коем случае нельзя, поскольку такие действия могут быть чреватыми.

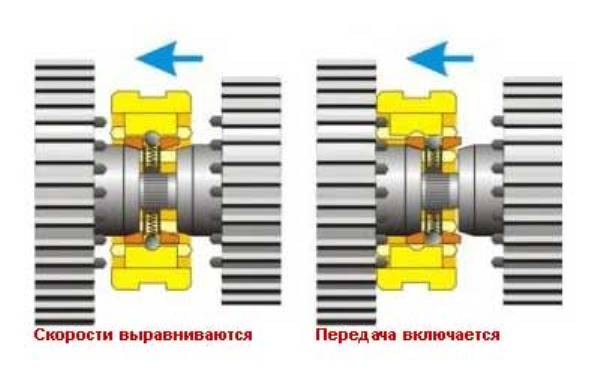

Принцип работы синхронизаторов коробки передач Любой автоинструктор вам скажет, что выбор скорости должен осуществляться исходя из скорости езды и оборотов коленвала мотора. В принципе, даже припарковаться нормально возможно только на первой скорости. Если вы попробуете припарковаться на второй скорости, то вам придется очень быстро маневрировать, да и на сцепление в таких случаях будет воздействовать сильная нагрузка. Читать далее: Почему двигатель автомобиля ест масло причины советы фото и видео

Каждому автомобилисту, разбирающемуся в строении коробки передач, известно, что все современные авто с механической трансмиссией оснащены синхронизаторами. Этот элемент представляет собой один из важных компонентов агрегата. Предназначение синхронизаторов заключается в уравнивании оборотов всех валов КПП. Кроме того, эти элементы отвечают за безболезненное для коробки и безударное переключение шестеренок.

Нужно отметить, что непосредственно во время того, как водитель толкает селектор коробки при переключении со второй передачи на первую, можно почувствовать препятствие. Это препятствие мешает активировать первую скорость и именно это препятствие называется синхронизатором. В том случае, если КПП относительно новая или на нее недавно был установлен синхронизатор, то вы не ощутите проблем с переходом с повышенной скорости на пониженную. Включение первой передачи будет осуществляться без каких-либо преград.

Износившийся синхронизатор

Но если ваше транспортное средство уже прошло более сотни тысяч километров, то это напрямую отразиться на функционировании некоторых элементов агрегата. В частности, в первую очередь перестанут нормально работать синхронизаторы — они попросту не смогут выполнять задачи, возложенные на них изначально.

При выполнении таких трюков перегазовку будет исполнять функцию уравнителя сопряженных между собой шестеренок. Таким образом, если разница угловых скоростей высокая, а синхронизаторы износились достаточно сильно, то газовать водителю придется еще больше. В том случае, когда угловые скорости будут одинаковыми, автомобилист сразу поймет это — селектор КПП сможет без проблем перейти из повышенной скорости на пониженную. Таким образом, прикладывать усилия будет уже не целесообразно.

Новый синхронизатор для коробки передач

Почему тяжело включаются передачи на МКПП

Проблемы с переключением передач на механике чаще всего возникают по следующим причинам:

• Наиболее распространенная проблема — неисправность сцепления. Задняя скорость в такой ситуации включается с треском. Происходит это из-за того, что шестерня накладывается на зубец. Задняя скорость — единственная передача в коробке, не имеющая синхронизаторов. По этой причине неисправность сцепления так очевидно на ней проявляется.
• Вторая причина – дефект механизма, отвечающего за выбор передачи. Проявляется данная поломка, когда машина стоит, и Вы пытаетесь включить передачу.
• Третья – сильный износ синхронизаторов коробки. Преимущественно поломка встречается с теми, которые чаще всего используются. Это первая, вторая и третья передача. Сильный износ синхронизаторов проявляется только на переключении во время движения.

Чтобы предотвратить возможные неисправности КПП производите регулярное техническое обслуживание, меняйте масло вовремя, и при незначительных сбоях поспешите на диагностику. Так Вы сэкономите время и деньги в будущем.

Что не стоит делать с механической коробкой передач, смотрите в видео:

https://www.youtube.com/watch?v=FITVjH2s8es

Как поступить, если тяжело включается задняя передача?

При возникновении затруднения с включением задней скорости выполните одно из следующих действий:

1. Когда почувствовали, что передача не до конца дошла, то слегка отпускайте сцепление, и передача вставится до конца.
2. Выжмите полностью сцепление и только спустя несколько секунд вставьте заднюю скорость.
3. Выжмите сцепление, выставьте нейтральную передачу и отпустите сцепление. После этого выжмите и включите заднюю передачу.
4. Включите заднюю скорость через другую. Например, сперва включите 4-ю, а затем переключите на заднюю.

Как правильно включить заднюю передачу на Hyundai Solaris смотрите видео:

Тяжело включается первая передача

Многие водители, которые сталкиваются с данной ситуацией пытаются силой протолкнуть селектор коробки, что включить 1-ю скорость. Но это в корне не верно и так делать не нужно.

В сложившейся ситуации необходимо применять способ перегазовки. Суть его в следующем:

1. Двигаясь на второй передаче, выжмите сцепление и установите нейтральное положение и отпустите сцепление после этого.
2. После этого необходимо нажать на педаль газа, увеличив обороты до 2.5 тыс.
3. Следующим шагом Вам необходимо снова включить сцепление, нажав на педаль до упора, и включить первую скорость на коробке. Если по-прежнему возникают сложности с этим, то необходимо повторить, т.к. Вы слишком мало дали газу, было слишком мало оборотов.
4. Если все действия будут выполнены верно, то первая скорость включиться без каких-либо трудностей и звуков.

Однако, не стоит данный способ применять на постоянной основе, когда тяжело включаются 1-я передача. Данный метод временный, чтобы хотя бы без проблем доехать до СТО. В любом случае коробку придется ремонтировать.

Что делать, когда тяжело включаются 1-я передача на автомобиле, смотрите видео от инструктора по вождению:

Процедура замены синхронизаторов требует наличия опыта, соответствующих знаний и специального инструмента, поэтому лучше обращаться к профессионалам. Специалисты автотехцентра «Анкар» выполнят замену быстро и качественно, а также проконсультируют Вас по дальнейшей эксплуатации и обслуживанию коробки.

Принцип работы устройства блокировки задней скорости на Ладе Калине

Чтобы иметь возможность двигаться на автомобиле в обратном направлении конструкторы Ваз при проектировании использовали сложную схему. На Калине в коробке передач был установлен соленоид, благодаря которому включается реверс. Чтобы подстраховаться, проектировщики создали специальный алгоритм включения обратного хода.

Сначала водитель захватывает пластиковый рычаг, приподнимает его и тянет рукоятку коробки скоростей на себя и вперед. В самой же коробке передач происходит следующее:

1. Перемещая рычаг МКПП, удерживая пластиковый рычажок, вы даете сигнал на активацию включения магнитного выключателя.
2. После этого соленоид сопрягается с массой машины. Это позволяет его шнеку двигаться в обратном направлении.
3. В результате становится возможным включить еще одну передачу – заднюю скорость.

Не включается задний ход — причины

1. Перед тем как приступать к кардинальным действиям и разборке «всего и вся», проверьте сам рычаг переключения передач, возможно причина в нем. Кулиса и кардан – довольно часто становятся причиной данной поломки. Также могли стереться шлицы или ослабился хомут. В таком случае вам потребуется смотровая яма.
2. Неисправный выжимной подшипник, как вариант. Хотя вряд ли, так как в этом случае все без исключения передачи включались бы с характерным хрустом и с большим усилием.
3. Задний ход может перестать включаться из-за проблем в механизме блокировки задней передачи, для того чтобы подтвердить или опровергнуть это, снимите ручку переключения передач вместе с торпедой между сиденьями и произведите визуальный осмотр.

В моем случае проблема заключалась именно в неисправной проводке соленоидов блокировки передачи (обрыв или перелом), как я решил данный вопрос читайте дальше.

Не включается задний ход — причины

1. Перед тем как приступать к кардинальным действиям и разборке «всего и вся», проверьте сам рычаг переключения передач, возможно причина в нем. Кулиса и кардан – довольно часто становятся причиной данной поломки. Также могли стереться шлицы или ослабился хомут. В таком случае вам потребуется смотровая яма.
2. Неисправный выжимной подшипник, как вариант. Хотя вряд ли, так как в этом случае все без исключения передачи включались бы с характерным хрустом и с большим усилием.
3. Задний ход может перестать включаться из-за проблем в механизме блокировки задней передачи, для того чтобы подтвердить или опровергнуть это, снимите ручку переключения передач вместе с торпедой между сиденьями и произведите визуальный осмотр.

В моем случае проблема заключалась именно в неисправной проводке соленоидов блокировки передачи (обрыв или перелом), как я решил данный вопрос читайте дальше.

Как проверить и починить механизм блокировки задней передачи Лада Калина своими руками?

Теория:

Питание к соленоиду приходит через кольцо-выключатель, расположенное на ручке КПП. Работает это так: вы поднимаете кольцо, тем самым включая соленоид, шток втягивается внутрь соленоида, что ведет к  разблокировке задней передачи. После этого вы можете включить заднюю передачу, двигая ручкой переключения передач. Далее включается «концевик», расположенный на коробке, и включаются задние стопы, а в салоне включается прерывистый звуковой сигнал.

Схема управления соленоидом вот она:

Через предохранитель F21 подается +12 Вольт на соленоид L1, при помощи выключателя S1 на рукоятке происходит замыкание цепи на массу, после чего срабатывает катушка соленоида.

1. Нужный нам предохранитель F21 на 10А в блоке предохранителей расположен 8-м слева. Достаньте его и проверьте при помощи тестера. Если предохранитель неисправен замените новым того же номинала.

2. Теперь пришло время проверить выключатель, для этого поднимите чехол на ручке, после чего вы увидите разъем, подсоединенный к выключателю. Аккуратно отключите его.

3. При помощи канцелярской скрепки нужно замкнуть контакты разъема, от которого провода идут вниз под пол Калины. Теперь попытайтесь включить заднюю передачу, если включилась — неисправен выключатель. Если же нет -продолжайте поиски неисправности.

4. Снимите разъем с соленоида, установите в него две булавки, затем при помощи тестера измерьте напряжение, прибор должен показать 12 вольт. Кроме того, вам необходимо нагрузить его лампочкой. Для этого подойдет 5-Ваттная на 12 В, если лампочка не загорелась — имеете обрыв, а напряжение объясняется сопротивлением, который образовался из-за оксида меди. Как показывает практика, 99% обрывов и переломов приходится на жгут, в том месте где установлен хомут на поддоне.

5. Снимите хомут, сдавив его крепления снизу.

6. Отключите разъем от выключателя стопов и достаньте жгут целиком. Снимите с гофры изоленту и достаньте провода. В случае обрыва или облома провода вы заметите характерные признаки.

7. Кусачками отщипните провода и подсоедините другие, аналогичные по сечению и диаметру. Саму скрутку лучше пропаять и заизолировать или использовать термоусадку. При желании можно одеть другую гофру, главное чтобы влага не проникла, в противном случае очень скоро проблема повториться. Хомут, лично я выбросил, если вам он нужен можете оставить. Жгут закрепите пластиковым хомутом.

8. Подключаем разъемы и проверяем работу соленоида. Выход из строя самого соленоида явления довольно редкое, чтобы проверить его подключите тестер, сопротивление должно быть 2.2 Ома. Если все же проблема в нем придется сливать масло с коробки. Есть способ. при котором модно и не сливать, но здесь необходима определенная сноровка, главное резко заткнуть отверстие чем-то, после чего вкрутить новый. Немного масла, конечно же, выльется, но его можно долить обратно. Устанавливая новый соленоид, не забудьте смазать резьбу герметиком, если этого не сделать со временем масло начнет сочиться по резьбе.

Если предыдущие проверки ни к чему не привели — остается несколько вариантов, а именно:

1. Из строя вышел механизм крепления механизма выбора передач;
2. Срезан фиксирующий болт;
3. Лопнула пружина в КПП.

Самое страшное то, что каждый из эти трех пунктов требует обязательного демонтажа коробки передач, а это уже из разряда «серьезный ремонт», который не всегда под силу рядовому «водиле», да и времени это займет гораздо больше чем в случае с кулисой или блокировкой передачи.

У меня все! Надеюсь, помог решить проблему. Если после всех вышеперечисленных манипуляций и проверок у вас по-прежнему не включается задняя скорость, обратитесь за помощью к специалисту или отправляйтесь на СТО.

Снятие и установка коробки передач Lada Kalina 1117 2004 — 2013

Инструменты:

• Гаечный ключ рожковый 8 мм
• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 17 мм
• Гаечный ключ рожковый 19 мм
• Гаечный ключ накидной прямой 13 мм
• Гаечный ключ накидной прямой 19 мм
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Насадка на вороток 13 мм
• Насадка на вороток 15 мм
• Насадка на вороток 17 мм
• Насадка на вороток 19 мм
• Насадка на вороток E-14
• Удлинитель для торцевых насадок
• Регулируемые упоры 2 шт.
• Отвертка крестовая средняя
• Отвертка плоская средняя

Детали и расходники:

• Деревянные бруски 2 шт.
• Смазка ШРУС-4
• Шпильки М12х1,25 мм 2 шт.
• Трансмиссионное масло
• Ветошь
• Емкость на 3.5 литра
• Воронка с надетым шлангом

Примечание:

Работу выполняем с помощником на смотровой канаве или эстакаде.

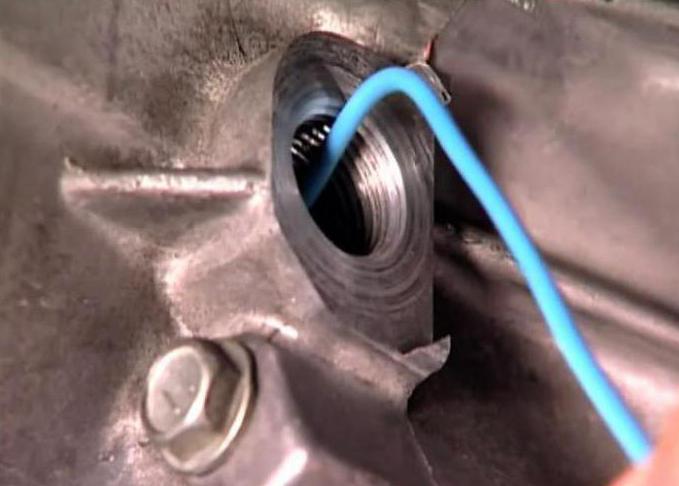

1. Сливаем масло из коробки передач, как описано здесь. Отсоединяем клемму провода от «минусового вывода аккумуляторной батареи. Снимаем воздушный фильтр, как описано здесь. Снимаем стартер, как описано здесь. Выводим поводок троса привода сцепления из паза рычага вилки вы­ключения сцепления, следуя инструкциям описанным здесь. Снимаем левый грязезащитный щи­ток силового агрегата, как описано здесь. Отсоединяем колод­ку проводов от соленоида блоки­ровки включения передачи заднего хода.

2. Отсоединяем колод­ку проводов от выключателя света задне­го хода.

3. Отсоединяем колод­ку проводов от датчи­ка скорости.

4. Ключом «на 10» отворачиваем три болта крепления нижней крышки картера сцепления.

5. Снимаем крышку картера сцепления.

6. Снимаем правый и левый приводы передних колес, как описано здесь. Накидным ключом «на 13» ослаб­ляем затяжку гайки стяжного бол­та хомута крепления тяги упра­вления к хвостовику шарнира штока переключателя передач. После чего отсоединяем тягу управления короб­кой передач.

7. Ключом «на 19» отворачиваем гайки двух болтов крепления кар­тера сцепления к картеру короб­ки передач (которые крепят так­же кронштейн реактивной тяги), удерживая болты от проворачи­вания головкой того же размера.

8. Отводим реактивную тягу с кронштейном от коробки передач.

9. Отсоединяем пластмассовый дер­жатель троса привода дроссель­ной заслонки от кронштейна ко­робки передач.

10. Головкой «на 13» отворачиваем болт крепления кронштейна ка­тушки зажигания к картеру сцеп­ления.

11. Головкой «на 19» отворачиваем два верхних болта крепления ко­робки передач к блоку цилин­дров, которые одновременно кре­пят кронштейн с держателями троса привода дроссельной за­слонки и жгута проводов. Передний болт (по направлению дви­жения автомобиля) короче заднего. Отводим кронштейн с тросом и жгутом проводов от коробки пе­редач.

12. Снимаем левую растяжку передней подвески, как описан здесь. Устанавливаем через деревянные бруски под поддон картера двигателя и картера коробки передач регулируемые упоры.

13. Накидным ключом «на 19» отворачиваем гайку нижнего заднего крепления коробки передач к блоку цилиндров.

14. Головкой «на 19» отворачиваем болт нижнего переднего крепле­ния коробки передач к блоку ци­линдров.

15. Головкой «Е-14» отворачиваем два винта крепления кронштейна передней левой опоры силового агрегата к опоре.

16. Головкой «на 15» отворачиваем три гайки крепления кронштейна передней левой опоры силового агрегата к коробке передач.

17. Снимаем кронштейн.

18. Головкой «на 19» отворачиваем два крайних болта 1 крепления кронштейна задней опоры силового агрегата к коробке передач, а головкой «на 17» средний болт 2.

19. Отводим коробку передач от дви­гателя, выводя первичный вал из ступицы ведомого диска сцепле­ния.

20. При снятии и установке ко­робки передач нельзя опи­рать первичный вал коробки передач на лепестки диафрагменной пружины сцепления, чтобы не повредить их. Перед установкой коробки передач наносим тонкий слой смазки ШРУС-4 на шлицевой конец первичного вала. Для облегчения операции по установке коробки передач, вворачиваем две направляющие шпильки М12х1,25 мм (с пропиленными шлицами под отвертку) в переднее нижнее резьбовое отверстие блока цилиндров и в заднее верхнее отверстие.

21. Вводим первичный вал коробки пере­дач в шлицы ведомого диска сцепле­ния и, сориентировав коробку пере­дач так, чтобы две направляющие шпильки вошли в соответствующие отверстия картера сцепления, а штатная шпилька картера сцепления — в отверстие блока цилиндров, досыла­ем коробку передач до упора в блок цилиндров двигателя. Отверткой вы­ворачиваем направляющие шпильки из отверстий блока цилиндров. Даль­нейшие операции по сборке прово­дим в обратной последовательности.

22. Заливаем масло в коробку передач, как описано здесь.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Процесс ремонта

1. Если пропала задняя передача необходимо выполнить следующую процедуру. Посредством участия в цепи плавкой вставки «F21» посылается питание +12В на обмотку соленоида «L1». В рукоятке присутствует выключатель «S1», который осуществляет замыкание контакта «массы», что заставляет катушку соленоида активироваться.
2. Интересующий нас предохранитель находится внутри монтажного блока и установлен в восьмом посадочном гнезде LADA Kalina, если считать слева. Сила тока для данной вставки равна 10А. Если вдруг предохранитель оказался неисправен, то заменяем его аналогичной вставкой с указанной характеристикой.
3. Далее выполняем проверку самого выключателя. Для этой цели поднимаем чехол рукоятки и обнаруживаем разъем. Он коммутирован непосредственно с выключателем. Аккуратно производим отключение.
4. Берем обычную канцелярскую скрепку, с помощью которой замыкаем соответствующие контакты в разъеме.
5. Предпринимаем попытку включения передачи заднего хода на машине LADA Kalina, и когда данное действие удалось, делаем вывод о непригодности выключателя. Если постигла неудача, то продолжаем усердные поиски источника неприятности.
6. Снимаем разъем соленоида и в его контактные пазы вставляем две булавки. Теперь призываем на помощь тестер, которым производим замер напряжения. На дисплее прибора должна отобразиться цифра 12 (естественно, Вольт). Нагружаем эту локальную цепь путем подключения лампочки. 5-Ваттного устройства будет достаточно. Если лампа отказывается светиться, то имеем дело с обрывом. Присутствие напряжения здесь можно объяснить наличием сопротивления, появившегося за счет естественного образования оксида меди.
7. В 99 процентах случаев неисправности проводки, выраженной в переломах или обрывах питающих жил, причиной становится жгут, который располагается рядом с хомутом на поддоне.
8. Этот хомут демонтируем, аккуратно сдавив элементы его крепежа.
9. Отключаем разъем выключателя задних стоп-сигнальных огней. Достаем жгут. С гофрированной оболочки снимаем изоляционную ленту и извлекаем провода. Если имеет место обрыв, то это без труда обнаруживается.
10. С помощью кусачек отщипываем остатки поврежденной проводки и устанавливаем новые провода, которые подбираем с аналогичным сечением. Сам соединительный узел рекомендуем пропаять. Теперь изолируем. Как вариант, можно применить новую гофру. Наша цель – исключить проникновение влаги при эксплуатации.
11. Жгут фиксируем новым пластмассовым хомутом.
12. Подсоединяем ранее снятые разъемы и включаем питание соленоида.
13. Присутствие неисправности именно внутри самого соленоида – случай довольно редкий, однако возможный. Для проверки пользуемся все тем же тестером. Делаем замер сопротивления на выводах. Его значение должно равняться 2,2 Ом. Если выясняется, что виновником неисправности является соленоид, то для его замены потребуется слив масла из трансмиссии. Некоторые ловкачи умудряются обойтись без слива. После демонтажа они ловким движением рук затыкают отверстие подходящим кляпом, а перед установкой резко его удаляют. Незначительная утеря масла все же произойдет, но эти крохи можно без проблем долить.
14. При монтаже соленоида на Лада Калина не забывайте резьбовую часть смазать герметизирующим клеем, иначе спустя время масло начнет предательски сочиться из коробки.

Натяжение кабеля и регулировка предельных положений переключателя

Наиболее очевидные и распространенные причины плохого переключения и поломок переключателя сводятся к его плохой настройке. Индексные переключатели (когда за одно нажатие на рычаг переключения вы переключаетесь на 1 передачу) очень требовательны к правильному натяжению троса и внутренней чистоте рубашки. Со временем рубашки и тросы портятся, внутрь попадает грязь и пыли и это неизбежно приводит к ухудшению качества переключения.

Если на повышенную передачу переключатель неохотно забрасывает цепь, то скорее всего вам стоит проверить и подтянуть трос. Если такое происходит при переключении на пониженную передачу, то трос нужно попустить.

Так же, очень часто проблемы с переключением на самую верхнюю и самую нижнюю звезду могут быть вызваны неправильной настройкой регулировочных винтов крайних положений.

Объявления на НН.РУ — Авто

Широкий выбор гидронасосов и гидромоторов всех серийгидронасос шлицевой правого вращения. Применяется на строительно-дорожной и. Цена: 1 000 руб.

Специализированное предприятие по переоборудованию грузовых автомобилей в эвакуатор приглашает Вас установить эвакуаторную платформу на.

Удлинить шасси (раму) на Газель Некст, Газель фермер под кузов 4,2 м, 5,1 м и 6,2 м. Удлинение рамы на Газель Некст, Газель Газ 3302. Цена: 25 000 руб.

Специализированное предприятие по переоборудованию грузовых автомобилей производит удлинение седельного тягача man ман, iveco ивеко.

Мы вынуждено покупаем ненужные вещи, потому что они идут в комплекте с нужными. Причем, по мнению продавцов, они неразлучны как Джек и Роуз.

Сегодня у нижегородских любителей фастфуда настоящий праздник: на обновленной Нижне-Волжской набережной открылась новая точка всемирно.

В Нижнем Новгороде во второй раз пройдёт фестиваль уличного кино. Короткометражки молодых российских режиссёров можно будет бесплатно.

В Московском районе Нижнего Новгорода произошёл несчастный случай: девочка раскачивала подругу, но качели внезапно упали. В результате.

Рекомендуем посмотреть:

• Разрешено ли водителю движение задним ходом
• Где находятся габаритные огни

• Передние габаритные огни ваз 2114

• Как научиться парковаться задним ходом по зеркалам
• Жгут проводов панели приборов ваз 2110

• Датчик автоматического включения света фар
