Может ли сигнализация блокировать запуск двигателя, всё про иммобилайзеры!

Общие рекомендации

не запускайте двигатель на «последнем дыхании» аккумуляторной батареи, это может привести к проблемам иммобилайзера;

снимайте клеммы аккумуляторной батареи только при выключенном зажигании;

обязательно изготовьте дубликат ключа, в крайнем случае, чипа. Если утеряется единственный чип, устранение проблем обойдется значительно дороже;

если на связке ключей находятся ключи от другого автомобиля, особенно такой же марки, разделите ключи. Если случайно «отзовётся» чип с другого ключа во время включения зажигания, система иммобилайзера может дать сбой, потребуется ремонт;

не храните ключи вблизи мощных источников электромагнитного поля (печей СВЧ, индукционных электроплит и др.).

Видео — почему иммобилайзер не видит ключ на Лада Приора (проблемы с рабочим ключом):

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Неправильная настройка рабочих режимов сигнализации

Вторая по частоте причина отказа блока автозапуска работать – неправильная настройка режимов работы сигнальной системы автомобиля по установленному времени, по времени таймера, показателям температуры, по команде с брелока. Режимы следует перенастроить в соответствии с инструкциями по эксплуатации, которые поставляются производителями в комплекте сигнализации.

Кроме того, нарушение рабочих настроек может быть вызвано неисправностью брелока или термодатчика, неправильно передающего показания на блок автозапуска. Эти устройства следует продиагностировать, перепрограммировать или починить/заменить.

Блокировка охранным комплексом

Проблемы с запуском возникают в результате того, что охранные системы внедряют в цепи управления силовой установкой. Это сделано для недопущения угона авто, если злоумышленник всё же смог попасть в салон. На практике это реализовано установкой промежуточных реле (управляемых сигнализацией) в разрыве цепей питания стартера, бензонасоса или зажигания. Если на один из этих компонентов не подать напряжение пуск двигателя будет невозможен.

Электронные компоненты, входящие в современные охранные комплексы, со временем начинают сбоить затрудняя доступ в авто или не давая владельцу запустить силовой агрегат. Специалисты к основным причинам отказа причисляют:

1. Повреждение бортовой электропроводки, питающей охранный комплекс.
2. Отказ блокиратора иммобилайзера, установленного в сигнализациях с возможностью дистанционного запуска мотора.
3. Поломка электрореле, блокирующего активацию стартера, бензонасоса, системы зажигания.
4. Несанкционированное проникновение в автомобиль или попытка его угона.
5. Нарушение двусторонней коммуникации по CAN-шине.
6. Появление ошибок в прошивке.

Если сигнализация блокирует запуск двигателя, при активации зажигания не слышно характерного звука стартера или «схватывания» мотора. Отдельно в перечне возможных отказов выделяется низкий заряд элементов питания брелока. В этом случае возможно снятие автомобиля с охраны, но мотор завести не удастся. Происходит это из-за нарушения передачи кодового сигнала – дверные замки откроются, но другие функции не будут активны.

Внимание!

Перебои в работе любой автосигнализации могут начаться уже через 5 лет после установки. Увеличение срока эксплуатации зависит от качества установки системы.

Диагностика и устранение неисправностей

Первое, что надо делать при появлении неисправностей в работе автозапуска — проверить работу аккумулятора авто и брелка.

Проверка батареи

Диагностика АКБ:

1. Выполните визуальную проверку батареи. Осмотрите клеммы и корпус устройства. Если контакты окислились, их надо зачистить. При наличии трещин на корпусе аккумулятор подлежит замене, поскольку исправить такую проблему невозможно.
2. Открутите банки устройства и проверьте наличие раствора электролита. Если жидкости внутри недостаточно, надо долить в банки дистиллированную воду.
3. С помощью мультиметра надо проверить заряд АКБ. Для этого щупы тестера подключите к клеммам батареи, после чего запустите двигатель. Если уровень заряда меньше 13,5 вольт, аккумулятор меняется.

Канал Sxemotehnika рассказал о диагностике АКБ машины в гаражных условиях.

Диагностика пульта

Проверка коммуникатора:

1. Осмотрите корпус устройства. Если на нем есть следы влаги или повреждений, коммуникатор придется разбирать.
2. При наличии следов воды на внутренней плате устройство надо высушить, но его нельзя класть рядом с печкой или на батарею. Это может привести к более серьезной поломке коммуникатора.
3. Осмотрите контакты кнопок на клеммах, при необходимости замените клавиши или перепаяйте их.
4. Если в пейджере разрядился аккумулятор, его надо поменять.

Установка обходчика

Процедура монтажа и подключения модуля обхода иммо осуществляется так:

1. Возьмите процессорный модуль и установите в него запасной ключ с меткой. Монтаж устройства надо осуществлять внутрь плоской антенны. После установки девайс фиксируется на месте от возможного перемещения.
2. Корпус процессорного устройства закрывается.
3. Выполняется установка основного модуля. Его монтаж надо выполнить в недоступном для потенциального преступника месте. Например, можно установить устройство за центральной консолью, в районе автомагнитолы или пепельницы. Можно произвести монтаж девайса за приборной панелью. Для этого демонтируйте облицовку рулевой колонки и снимите контрольный щиток, отсоединив от него разъемы с контактами и выкрутив саморезы, фиксирующие его. В месте монтажа модуль обходчика надежно фиксируется.
4. На следующем этапе выполняется подключение устройства. Контакт красного цвета представляет собой положительный выход питания. Он должен быть подключен к электроцепи, в которой при активированном зажигании есть 12-вольтное напряжение. Разберите облицовку замка и подключите красный контакт.
5. Черный контакт представляет собой минусовой управляющий вход. Когда на него поступает отрицательный потенциал, штатный блокиратор двигателя начинает считывать информацию с метки, установленной в ключе или брелке. Черный контакт должен быть подключен к выходу системы удаленного пуска ДВС.
6. Остается подключить контакты серого цвета. В зависимости от комплектации, их подключение может осуществляться к внешнему антенному адаптеру рамочного типа, который монтируется рядом с замком. Либо можно намотать антенну ил нескольких витков кабеля. Намотка осуществляется поверх штатного адаптера RFID.

Карта подключения модуля обхода Схема подключения обходчика блокиратора ДВС

Датчик температуры

Монтаж контроллера, в зависимости от типа, может быть произведен в разных местах:

1. На патрубке магистрали охладительной системы. Если датчик температуры устанавливается на двигатель, его надо врезать в один из шлангов системы охлаждения. Для этого патрубок демонтируется, часть хладагента сливается, после чего устройство устанавливается внутрь. Провод с разъемом для его подключения надо вывести наружу. Подключение осуществляется к процессорному модулю охранного комплекса.
2. В салоне автомобиля. Устройство можно разместить в любом месте. Главное, чтобы рядом не было источников тепла.

Если пуск ДВС по команде с брелка работает, но опция не функционирует при настройке от температуры, надо проверить качество подключения устройства. От девайса отходит кабель с разъемом, штекер надо проверить — при наличии окислений он подлежит зачистке. Также можно произвести диагностику электроцепей подключения устройства. Если будут обнаружены поврежденные провода, их надо поменять.

Канал kakbivotbi показал процесс ремонта температурного контроллера на примере охранного комплекса Старлайн Д94.

Причины блокировки сигнализации Старлайн

Иногда причиной блокировки мотора может являться случайная активация второстепенных функций, к примеру, неправильно настройки автозапуска сигнализации Старлайн. В этом процессе поможет специальный светодиод, который устанавливается на лобовом стекле и является соответствующим индикатором, а также надпись «Иммо» на экране брелка. Данная надпись сигнализирует о том, что встроенный иммобилайзер мешает убрать блокировку и необходимо произвести это вручную, непосредственно с брелка.

Что делать, если сигнализация блокирует запуск двигателя с ключа

В случае,если владелец машины столкнулся с тем, что автомобиль не заводится, а двигатель заблокирован, необходимо провести тщательную общую диагностику автомобиля (OBD). Возможно, причина заключается в штатном иммобилайзере. О том, что виноват именно охранный комплекс, свидетельствует:

• неправильная частота моргания сигнального светодиода;
• сигнал закрытого замка на брелке даже после выполнения команды «открыть»;
• мигание габаритов авто;
• включение звуковой сирены;
• отсутствие реакции на нажатие клавиш пульта управления.

дверь автомобиля открывается ключом. После этого срабатывает сигнал тревога, а габариты авто начинают мигать;
в течение 20 секунд необходимо включить зажигание и трижды нажать сервисную кнопку Валет. Хозяин должен знать ее месторасположение – в случае, если установщики не сказали его, необходимо проверить: место вблизи педального узла, пространство под рулевой колонкой, внутреннюю сторону отсеков для мелочи на дверных картах, центральный тоннель между сиденьями первого ряда, пространство под передней декоративной панелью, возле блока предохранителей

В случае если комплекс запрограммирован на индивидуальный код, количество нажатий должно соответствовать первой цифре кода;
после перевключения зажигания нужно ввести вторую цифру кода;
автомобиль выйдет из аварийного режима охраны, а меры предосторожности будут сняты.

Удаленная блокировка двигателя

Также, при наличии GPS-модуля, владелец авто может осуществить удаленную блокировку авто. Это актуально в том случае, если машина уже находится в руках угонщика. Продвинутые системы Старлайн осуществляют блокировку при снижении скорости до 10 км/ч. В противном случае конструкция автомобиля может блокировать и работу тормозной системы при выключенном моторе. Соответственно, в целях безопасности, это не реализовано.

Может ли Старлайн блокировать запуск двигателя после севшего аккумулятора

Причин у несанкционированной блокировки мотора может быть несколько:

• выход из строя обходчика иммобилайзера;
• поломка центрального блока управления или нарушение контакта в CAN-шине;
• неисправность реле, блокирующего пуск мотора;
• поломка проводки сигнализации.

Также проверке подлежит питающий элемент автомобиля. Из-за низкого заряда батареи могут быть проблемы с пуском двигателя. Дело в том, что во время снятия авто с охраны, диалоговый код может быть искажен или быть неполным. Соответственно, двигатель также может не заводиться.

Как отключить разные модели сигнализаций

Для этого предназначена сервисная кнопка «Валет». Ее расположение выясняют во время монтажа сигнальной системы. Клавиша «Валет» деактивирует охрану авто. Чтобы снять машину с сигнализации, разберитесь с рекомендациями по ее использованию и применяйте способы, которые универсальны для большинства моделей. Сначала снимайте клемму с аккумулятора.

StarLine

Как разблокировать «Старлайн 525»:

1. Откройте машину.
2. Включите зажигание.
3. Подержите нажатой кнопку «Валет» секунд 6. Появление сигнала говорит о переходе в другой режим. Медленно замигает светодиод.
4. Зажигание выключите.

«Старлайн A6» отключается только через пароль:

1. Откройте салон.
2. Включите зажигание.
3. Нажимайте сервисную кнопку с учетом первой кодовой цифры. Выключите и снова подключите зажигание.
4. Жмите «Валет» по следующей цифре.
5. Зажигание выключите.

«Старлайн A8»:

1. Откройте машину.
2. Включите зажигание.
3. Четырежды нажмите на кнопку «Валет».
4. Выключите систему зажигания.

О переходе в режим сервиса система сообщит дважды прозвучавшим сигналом и вспыхнувшими габаритами. Если двигатель заблокировался при активации лишних настроек, об этом предупредит мигающая лампа-светодиод.

Порядок действий:

1. Вытащите ключ из замка.
2. Нажмите на кнопку, которой открывается центральный замок.
3. Выйдите из машины, поставьте сигнализацию на охрану.
4. Сбросьте установку.
5. Заведите двигатель.
6. Убедитесь, что привычный режим восстановлен.

Alligator

Для отключения сигналки используют брелок или специальную кнопку при нерабочем коммуникаторе – тогда нужен пароль. Его введение отличается в разных моделях, а принцип один — нажатия соотносятся с цифрами кода.

Схема выключения сигналки Alligator D-810:

1. Откройте двери ключом.
2. Запустите систему зажигания.
3. Нажмите (за 15 секунд) на кнопку Valet.
4. Выключите зажигание.

Эти действия не запускают аварийный режим. Если включена охрана, то, как только вы снова выключите зажигание и закроются двери, стартует обратный отсчет установки антиугонки на автомобиль (30 сек.).

Как перевести сигналку на аварийную работу, используя код:

1. Откройте дверь ключом.
2. Зажигание включите.
3. Отключите и включите заново.
4. Нажмите (за 15 сек.) на Valet по первой цифре пароля.
5. Отключите зажигание и поверните ключ.
6. Нажмите (за 10 сек.) Valet по следующей цифре.
7. Отключите и снова подключите зажигание.
8. Процесс повторяйте по цифрам пароля (не больше 4). Правильные действия активируют сервисный режим.

План отключения сигналки Alligator LX-440:

1. Разблокируйте салон.
2. Запустите систему зажигания.
3. За 10 секунд нажмите на Valet.
4. Зажигание выключите. Сервис активируется.

Блокировку сигнализации снимают через код в обычном порядке. Не забывайте, что в Alligator только две цифры в коде.

Деактивация:

1. Откройте двери ключом.
2. Зажигание вкл./выкл./вкл.
3. За 10 секунд кликните по кнопке Valet с учетом первой цифры ПИН-кода.
4. Зажигание выкл./ вкл.
5. В течение 10 секунд введите кнопкой следующую цифру.
6. Выключите и снова активируйте зажигание.
7. Трижды неверно введенный пароль заблокирует автосигнализацию на полчаса.

Отключить сигнал, обесточив машину через аккумулятор, не удастся. В Аллигаторе разомкнуто блокирующее реле.

Pantera

Этапы разблокировки:

1. Откройте дверь ключом.
2. Включите и выключите зажигание.
3. Заведите машину и зажмите Valet на пятнадцать секунд (это особенность сигналки Pantera).
4. Прозвучит звуковой сигнал, который говорит о точности выполненных действий.

Шериф

Порядок отключения сигналки:

1. Откройте машину.
2. Включите зажигание.
3. Нажмите на «Valet» один раз.
4. Выключите и включите зажигание.
5. Снова нажмите на кнопку. Если действия верны, раздастся сигнал.

Cenmax

Как выключить сигнализацию Cenmax vigilant ST-5:

1. Откройте дверь ключом.
2. Запустите систему зажигания.
3. Нажмите кнопку отключения четыре раза.
4. Выключите зажигание.

Разблокировка Cenmax Hit 320:

1. Откройте салон.
2. Включите зажигание.
3. Пять раз нажмите на «Валет».
4. Выключите зажигание. Если разблокировка выполнена правильно, программа выдаст три звуковых сигнала и столько же световых морганий.

Что делать, если StarLine не закрывает двери

Если же автомобиль наоборот — не закрывает двери — то данная опция настраивается аналогично, через меню программирования для автосигнализаций Старлайн А91 или А94. Переход в данный режим осуществляется аналогично – при выключенном зажигании пять раз нажимается клавиша Валет. После включения при помощи третьей кнопки выбирается нужное меню, жмется клавиша подтверждения, а затем выбирается соответствующая опция. Для корректной работы замка дверей выставляется значение один, два или три.

Если это не помогло, необходимо проверить концевики дверей, исправность силовых замков, а также специальный активаторы, получающие сигналы непосредственно от блока центрального замка. К БЦЗ должен подходить небольшой желтый провод, который гарантирует напряжение на замках. Если он обрезан или поломан, его надо заново подключить.

Снимаем блокировку

Многие автовладельцы интересуются, что делать, если иммобилайзер заблокировал запуск двигателя и можно ли его разблокировать? Такая необходимость может возникнуть по нескольким причинам:

• Водитель собирается установить сигнализацию. Часто иммобилайзер вступает в конфликт с новой автосигнализацией, а демонтировать его не представляется возможным.
• Случайная блокировка и потеря ключа.
• Неисправности в иммобилайзере или блоке управления, которые не позволяют получить доступ к автомобилю.

Разблокировать автомобиль вы можете несколькими способами, о которых мы поговорим далее.

Снятие блокировки с иммобилайзера с инфракрасным датчиком

Данный метод подходит для тех систем, в которых имеется ИК передатчик, управляющий системой и центральным замком. Для разблокирования вам понадобится четырехзначный ПИН-код, который можно запросить у производителя или найти в документации.

Далее следует выполнить пункты инструкции:

1. Включите зажигание. Световой индикатор на панели бортового компьютера должен мигать, что говорит о блокировке мотора.
2. Нажмите и держите педаль акселератора. Лампочка должна перестать мигать.
3. Введите первую цифру кода. Нажмите кнопку бортового компьютера то количество раз, которое соответствует цифре.
4. Отожмите педаль, а затем повторите предыдущий пункт для всех остальных цифр кода.

Если вы сделали все верно, световой индикатор на бортовом компьютере будет постоянно светиться. Теперь вы сможете завести двигатель.

Снятие блокировки кнопкой управления центральным замком

Деактивация иммобилайзера происходит следующим образом:

1. Выключите зажигание. Лампочка начнет медленно мигать.
2. Включите зажигание. Индикатор иммобилайзера начнет активно мигать.
3. Нажмите и удерживайте кнопку управления центральным замком. Сигнальная красная лампочка потухнет.
4. При удержании кнопки мигающая лампа иммобилайзера понизит частоту мигания. Ведите счет миганий. Если есть совпадение с первой цифрой кода, отпустите кнопку центрального замка.
5. Нажмите и держите снова кнопку замка. Считайте количество миганий светового индикатора. При совпадении со следующей цифрой отпустите клавишу.
6. Выполните ввод всей комбинации подобным образом.

Иммобилайзер отключится. Следующая блокировка произойдет при отсоединении АКБ или отключении зажигания минимум на 10 секунд.

Технические способы разблокирования запуска двигателя

Систему запуска двигателя в автомобиле сигнализации блокируют:

• по CAN-шине комплексным программированием режимов;
• по стартеру (реле-прерыватель цепи втягивающего реле стартера);
• по цепи насоса подкачки топлива;
• по цепям питания форсунок, инжекторов.

Есть более изощренные блокировки: по концевому переключателю режимов АКПП, цепям питания и связи иммобилайзера, в разрыв цепей блока управления двигателя. Такие блокировки производится либо по индивидуальному заказу, либо при самостоятельной установке. Плохо, что в большинстве случаев, они забываются, разблокировать их тогда крайне сложно.

В любом варианте, начинать работы необходимо с получения доступа к головному блоку автомобильной сигнализации. Он обычно расположен под приборной панелью, за блоком предохранителей и реле, слева от педалей в нижнем левом углу салона, за обшивкой. Место обычно выбрано крайне неудобное для работы.

Возле головного блока должны «висеть» дополнительные предохранители и реле. Начинать следует с их проверки. Иногда необходимо приложить немало усилий, чтобы добраться до них. Необходимо трезво оценить свои возможности. Перед глазами может возникнуть приблизительно такая картина.

Необходимо отделить все штатные провода от сигнализации, по возможности, извлечь ее поближе.

Необходимо проверить места соединений проводки сигнализации со штатной электропроводкой автомобиля. Если соединения некачественные, возможно, нарушен контакт.

По качеству изоляции мест соединений можно судить о качестве монтажа сигнализации. Опытные установщики места соединений проводов помещают в термоусадочные кембрики (более механически надежно, в них не проникает влага).

Если установлена сигнализация, работающая по CAN-шине, при отсоединении этой шины, блокировка может сняться автоматически. Следует проверить этот вариант. Для этого необходимо от головного блока сигнализации отсоединить все контакты.

Если и данный вариант не проходит, необходимо искать все реле, которые обслуживает сигнализация. Они могут «висеть» рядом с блоком сигнализации либо быть пристегнуты пластмассовым хомутом. Если сигнализация установлена некачественно, реле может выглядеть как-то так.

Для того, чтобы восстановить блокировки, можно замкнуть блокирующие контакты реле самостоятельно. Для этого необходимо воспользоваться схемой реле, размещенной на ее корпусе. Можно эту операцию провести без схемы, если под рукой есть мультиметр.

В самом крайнем случае, можно вскрыть с помощью отвертки или ножа пластмассовую крышку реле (там есть защелки). Затем следует пальцем надавить на якорь реле, замкнув контакты принудительно. Перед этим, конечно, следует проверить, срабатывает ли реле в момент включения зажигания или старта. Если срабатывает, вскрытие будет бесполезным.

Если в автомобиле установлена сигнализация с автозапуском, возможной причиной отказа запуска может быть неисправность обходчика иммобилайзера. Электрическая схема его включения может быть организована последовательным методом.

В таком случае обрыв проводов, ведущих к ней, может привести к блокированию запуска штатным иммобилайзером. Территориально обходчик расположен обычно под рулевой колонкой, или спрятан за блоком реле и предохранителей. Необходимо его найти и прозвонить проводку. В том случае, если используется бесключевой обходчик, может произойти программный сбой устройства. Тогда необходимо временно отключить функцию автозапуска на сигнализации.

Блокировка двигателя, — «Блокировка призрак», страница 2

А они — алгоритмы эти — бывают пассивными и активными. Все как и у известных «меньшинств» – вроде реле и реле – а гляди-ка – может быть «пассивным», а может – и «активным». От алгоритма зависит (типа, от среды обитания, от воспитания – кто кем и каким станет. Активный алгоритм блокирования – наиболее уязвим, потому что блокирующее реле при таком алгоритме в обесточенном состоянии разрешает запуск двигателя.

Этот вид блокировки по другому называют «нормально-замкнутым», или просто НЗ – по типу контактов блокирующего реле в режиме «Охрана». Типичную схему реализации НЗ блокировки двигателя иллюстрирует представленный на рис.2 фрагмент схемы подключения стандартной тайваньской сигнализации – в основном НЗ блокировку любят использовать производители, у которых с рождения узкие глазищи.

В режиме «Снято с охраны» на выводе блокировки, а значит, и на обмотке реле, нет напряжения, и реле своими НЗ контактами (контакты 87а и 30) разрешает запуск двигателя. Точнее сказать – не препятствует этому. В состоянии «Охрана» на этом проводе присутствует потенциал массы, и при попытке запустить двигатель на втором конце обмотки появится плюс от замка зажигания, реле переключится, запретив, таким образом, работу стартера, в этом примере.

Для нейтрализации активной блокировки, очевидно, достаточно просто любым способом обесточить модуль сигнализации. Например, вытащив все разъемы из модуля, или просто оборвав провода, а часто бывает достаточно вытащить предохранители системы из держателей. И все – завести двигатель ничего не помешает. В этом – главная причина – за что я на дух не переношу блокировки НЗ контактами реле.

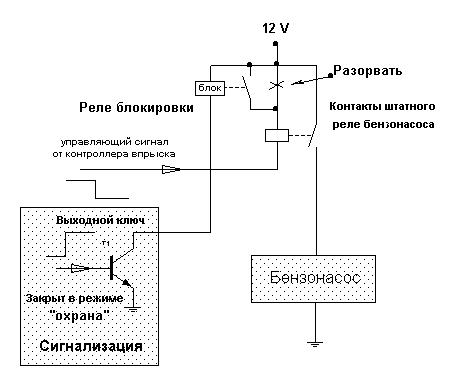

При пассивном алгоритме блокирующее реле запрещает работу двигателя в обесточенном состоянии, контакты такого реле нормально разомкнуты (блокировка поэтому называется НР).

Это означает, что для снятия блокировки необходимо подать на реле напряжение, оно переключится, и двигатель можно будет заводить.

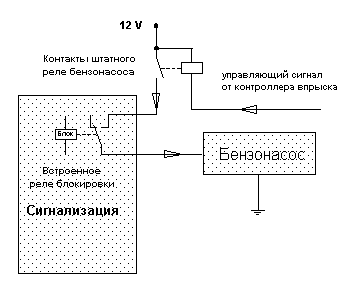

На рис. 3 приведен пример стандартного блокирования сигнализацией бензонасоса инжекторного двигателя.

Как видно из схемы, реле блокировки разрывает цепь управления штатного реле бензонасоса, поэтому ток через его контакты – небольшой, что позволяет использовать маломощное, а значит – малогабаритное реле.

В то же время угоностойкость такой простейшей блокировки – невысокая – обычно ее обходят, подавая напряжение непосредственно на бензонасос, перемычкой.

Несколько повысить качество блокировки можно, добавив еще одно блокирующее реле (рис.4), разорвав его контактами силовой провод питания насоса.

При этом желательно штатный силовой провод частично удалить, проложив вместо него свой провод — получится так называемая «разнесенная» блокировка – восстановить разрыв лиходеям окажется еще сложнее. Особенно, если второе реле установить непосредственно в лючке бензонасоса, как это проиллюстрировано на фотографиях 5, 6, 7 и 8.

Рис. 4. (выше) Резистор применяется для того, чтобы затруднить диагностику «неисправности» (конкретно здесь это больше для иллюстрации принципа), диоды же нужны для того чтобы замыкание на массу провода блокировки непосредственно у реле не отключало бы всю блокировку.

Рис. 5. На фотографии видны разъем бензонасоса и питающий его кабель. Блокирующее реле разрывает силовой провод, и подача напряжения с помощью перемычки на провода в салоне не даст эффекта – необходимо будет откручивать крышку люка бензонасоса, и в наших силах использовать нестандартные винты для того, чтоб это было сделать труднее.

Рис. 6. Реле аккуратно прячется под днище багажника, так, чтобы после установки кабеля на место реле не было бы видно.

Рис.7. Кабель на месте – а где же реле?

Рис. 8. После прикручивания крышки обратно не легко догадаться о «жучке», живущем под ней.

Важнейшее достоинство НР блокировки – даже если обесточить сигнализацию вышеназванными способами — это не поможет — для нейтрализации уже необходимо не только обесточить систему, но и подключить блокирующий вывод сигнализации к массе. Для того чтобы еще больше осложнить задачу угонщикам, разработчики встраивают блокирующее реле внутрь модуля сигнализации.

Пример такой блокировки представлен на рисунке 9 – встроенным реле разрывают сильноточную цепь питания бензонасоса — и для обхода блокировки в этом случае требуется уже восстанавливать разрыв.

Таким образом, легко видеть, что НР блокировка лучше противостоит угонщикам – они должны найти в жгуте сигнализации нужные провода и соединить их вместе.

Или найти провод «массы» на разъеме сигнализации, отключить его и соединить вместе остальные провода. В общем – это уже посложнее, чем вырвать блок сигнализации из разъемов. Но все равно просто.

Поиск неисправности

Если программными методами завести двигатель не получилось, значит неисправность кроется в механическом повреждении компонентов охранной системы. Работу можно проводить на месте, но лучше отбуксировать автомобиль в гараж. Прежде всего, необходимо определить алгоритм работы сигнализации. При штатной установке она может блокировать мотор по нескольким каналам:

1. CAN-шине комплексным программированием режимов.
2. В разрыве цепи питания вталкивающей катушки стартера.
3. Блокировка бензонасоса.
4. Отключение зажигания, инжекторов.

Бывают и другие виды блоков, которые ставят индивидуально или кустарно. Часто такие алгоритмы забываются, а обойти их становится крайне трудно. В первую очередь достают блок управления и сопутствующие элементы. Их размещают за панелью с предохранителями и реле слева от рулевой колонки. Место расположения крайне неудобное ввиду ограниченного доступа и замкнутости пространства.

Внимание!

Головной блок и периферийные компоненты лучше извлечь из ниши, в которой они размещены. Длины соединительных проводов хватит, чтобы отодвинуть все элементы охранной системы на расстояние, достаточное для комфортной работы.

Сначала проверяют предохранители, защищающие электрические цепи автосигнализации. Они расположены на проводах в специальных гнёздах на небольшом расстоянии от головного блока. Перегоревший предохранитель должно быть видно: за пластиковой перегородкой будет разрушена тонкая токоведущая проволока. Если он на вид целый, проверяют целостность компонента мультиметром. Когда под рукой нет нужного оборудования, можно заменить все предохранители на заведомо исправные. Затем проверить работу сигнализации.

Проблема может крыться в некачественном соединении проводов охранной системы со штатной электропроводкой автомобиля. Чтобы сигнализация смогла предотвратить угон автомобиля, цепи питания приборов, отвечающих за запуск или работу двигателя, разрывают блокирующими реле. Если соединение выполнено не качественно, возможно окисление проводников и потеря контакта. При поиске неисправности нужно снять старую изоляцию на всех скрутках, заново выполнить коммутацию.

В случае, когда блокировка выполнена по CAN-шине, можно попробовать отсоединить все разъёмы, подходящие к управляющему блоку и реле. Защита двигателя осуществляется нормально замкнутыми контактами. После отключения разъёмов пробуют запустить мотор. Если это не помогло, необходимо найти все реле, подключенные к управляющему блоку. Они находятся в непосредственной близости от него, могут быть закреплены на его корпусе или просто висеть на проводах.

Чтобы обойти блокировку, необходимо вручную замкнуть контакты реле. На корпусе последнего нанесена схема работы и варианты коммутации. Кроме того, для поиска разомкнутых контактов можно воспользоваться мультиметром. Замыкают контакты шунтированием их тонкой проволокой. Нужно быть предельно осторожным, чтобы не перемкнуть порталы линии питания реле, что приведёт к короткому замыканию и перегоранию предохранителя. В крайнем случае, можно аккуратно вскрыть пластиковый корпус. Под ним будет якорь, на который необходимо нажать, чтобы восстановить целостность цепи.

Как отключить сигнализацию различных видов без брелка?

Далее будут указаны способы выключения охранной системы автомобиля на разных типах сигнализаций. Для каждого случая всегда нужно открывать двери транспорта ключом, а остальные действия проводить уже сидя в кресле водителя:

Для разблокировки машины с этой сигнализацией необходимо:

• включить зажигание;
• единожды нажать сервисную кнопку Valet;
• отключить зажигание;
• повторить 2 и 3 пункт ещё раз.

Сразу после этого двигатель автомобиля будет разблокирован.

Открыв дверь, нужно запустить систему зажигания на 3-4 секунды. При повторном включении стоит удерживать ключ в положении «On» вместе с сервисной кнопкой несколько секунд.

Система издаст звуковой сигнал о переходе в аварийный режим.

4. Starline (A1, A2, A4, A8, A9).

Как только зажигание будет активно, потребуется 3 нажатия на Valet (4, если модель A8 или A9). Успеть сделать это необходимо за 20 секунд, иначе произойдёт блокировка двигателя антиугонной системой. Затем ключ зажигания вытаскивается, и лишь после этого появится короткий гудок – сигнал об аварийном режиме.

Для Starline A6

не предусмотрено заводского способа снятия блокировки, а только с помощью пин-кода. Поэтому алгоритм действий будет иным:

• после включения зажигания даётся 20 секунд;
• этого времени должно хватить на ввод первой цифры кода сервисной кнопкой (если код 14, то нажать на Valet необходимо единожды);
• затем зажигание отключается и включается вновь, а процедура повторяется для второй цифры, то есть 4 нажатия на Valet, согласно упомянутому коду;
• в итоге зажигание следует выключить, иначе код не распознается системой.

Прочие модели этой марки сигнализаций также могут быть переведены в сервисный режим, если они блокировались при помощи кодированного способа.

Тройное нажатие на сервисную кнопку в течение 20 секунд разблокирует машину. Делается это при включённом зажигании. Последующие два звуковых сигнала оповестят об отключении сигнализации и снятии блокировки с двигателя.

6. Scher-Khan Magicar II.

Для этой модели способ отключения сигнализации совершенно иной и не требует нажатия на сервисную кнопку:

• сразу после первого зажигания даётся 3 секунды, поэтому совершать действия следует быстро;
• за это время, в общей сложности, зажигание включается 4 раза;
• следует вставить ключ зажигания и в быстром темпе провернуть ключ с позиции «Выкл» на «Вкл», то есть включить и выключить зажигание за 3 секунды.

Этот процесс может показаться сложным, но с небольшой практикой выработается до абсолютного автоматизма.

Для Scher-Khan Magicar IV

правила немного изменились: теперь даётся 4 секунды времени, а включить и выключить зажигание необходимо лишь 3 раза. В остальном порядок действий полностью идентичен.

Системы сигнализации всегда разные, и для каждой из них необходимо знать определённый алгоритм

Для точного определения действий важно ознакомиться с инструкцией по эксплуатации охранной системы. Указанной там информации будет более чем достаточно, поэтому лучше хранить буклет неподалёку

Например, в бардачке автомобиля.

С целью защиты своей машины от угона водители используют всевозможные сигнализационные системы. Но в их работе нередко случаются сбои, приводящие к необходимости отключить сигнализацию на машине полностью. Чтобы выполнить эту задачу, нужно владеть базовыми навыками и теоретическими знаниями.

Дополнительные методы

В некоторых случаях опытные автомобилисты могут попробовать перепрошить ЭБУ или блок иммобилайзера. Через диагностический разъем можно прописать новый ключ, перевести ЭБУ в аварийный режим (в этом случае иммобилайзер не опрашивается) и многое другое. Это достаточно сложная процедура, требующая соответствующей квалификации. В безвыходных ситуациях можно полностью поменять ECU и блок иммобилайзера, но это довольно дорогостоящий вариант.

Если вы не нуждаетесь в этой системе, можно ее отключить, но взамен необходимо поставить заглушку. Это небольшая микросхема, которая только имитирует наличие иммобилайзера. На автомобилях ВАЗ с иммобилайзером АПС-6 вам придется для разблокировки в проводах подключения замкнуть некоторые контакты (9 и 18 считая с левой стороны), чтобы восстановить работоспособность авто.

Самый надежный способ – обратиться в специализированный сервисный центр. Автомеханики уберут блокировку или (при необходимости) восстановят ключ. Эти услуги платные, но вы без лишних проблем и манипуляций разблокируете мотор, а также другие системы машины.

При обращении в сторонние сервисные центры, конечно же, будьте осторожны, так как механики могут добавить в память иммобилайзера дополнительной ключ. После этого угнать ваш автомобиль не составит труда. В сети Интернет вы можете найти методики, как посмотреть список активных ключей для конкретных моделей иммобилайзера.

Теперь вы знаете, что такое иммобилайзер, какие функции он выполняет и как его отключить. Рекомендуем сделать один или несколько дубликатов, а также поставить качественную сигнализацию в дополнение к иммобилайзеру. Это значительно повысит уровень безопасности автомобиля, соответственно, предотвратит угон.

• krutimotor.ru
• diagnozbibike.ru
• signalizaciya-avto.ru
