Ремонт грм: технологический процесс обслуживания автомобиля

От чего зависит срок эксплуатации ремня ГРМ

Чтобы понять условия эксплуатации ремня, нужно вспомнить принцип работы двигателя. Впрыскивание топлива происходит при опущенном поршне и открытом входном клапане. После чего клапан опускается и искра свечи воспламеняет топливную смесь.

После сгорания топлива открывается выходной клапан, поршень движется вверх, а продукты сгорания отводятся наружу. Двигатель запускает вал. Автомобиль движется. Именно ремень ГРМ синхронизирует работу клапанов и поршней и соединяет распределительный и коленчатый валы. Поэтому их вращение синхронно. Скорость вращения первого в два раза медленнее второго.

Вместе с прочими элементами ГРМ вращается приводная шестерня водного насоса. В газораспределительном механизме имеются два ролика под шкивом распредвала. Левее находится натяжной. Он служит для обеспечения натяжения. Правее располагается опорный ролик.

Ремень изготовлен из армированной резины с зубчатой фактурой на внутренней поверхности, такой материал обеспечивает надежность сцепления с другими элементами системы. Зубья ремня ГРМ соответствуют зубьям на поверхности шкивов, коленвала и шестерен системы газораспределения.

Сама деталь имеет трехслойную структуру:

• армированный корд;
• следующий слой из нейлона;
• наружная часть – резиновая оболочка. Она обеспечивает эластичность и создает защиту нижележащих слоев.

Самые распространенные модели ремней производятся из металлизированной резины. В ходе эксплуатации любые изделия растягивается, образуются трещины, разрывы. Внешние и внутренние факторы способны увеличить износ.

Трущее воздействие шкивов на материалы ремня приводит к ветшанию последнего. Это становится причиной замены ремня ГРМ. В некоторых автомобилях используется цепной механизм в системе газораспределения. Цепь подвергается коррозии и создает дополнительный шум.

Во избежание ДТП рекомендуется проверять состояние детали ежемесячно. Попадание грязи, продуктов горения, технических жидкостей и масла являются причиной повышенного износа. Так случается при нарушении герметичности защитного кожуха или поломке некоторых других элементов мотора.

Ролики также влияют на состояние работы узла. Изношенные, требующие замены ролики могут быть причиной неожиданного повреждения зубчатой резины ГРМ. Срок службы роликов зависит от производителя изделия. Дешевая продукция низкого качества не может гарантировать надежность работы.

Гарантированно оригинальное изделие можно приобрести только у официального дилера. Во всех других случаях велик риск купить подделку. Такая деталь не обеспечивает надежность в случаях перегрузки. Подделки имеют невысокое качество и являются причиной поломок и преждевременной замены ремня ГРМ.

Все дело в масле

Ориентировочный ресурс современной цепи – минимум 200-250 тыс. км. Однако нередко она не выдерживает так долго. Широко известны случаи обрыва цепи при пробеге 100 000 км, и даже 60 000 км. Тот факт, что это происходит только с определенными моделями автомобилей, говорит о врожденном дефекте. Причем не всегда «катастрофа» происходит из-за некачественного изготовления цепи и натяжителя. Иногда проблема вызвана недостатком смазки. Подобное происходило с первыми бензиновыми моторами Peugeot-Citroen 1.6 THP (Euro 4) и 2-литровым дизельным мотором BMW (BMW 3 E90, 320d N47).

Так, несоблюдение рекомендаций производителя в отношении количества, типа масла и интервалов замены многократно увеличивает вероятность возникновения неисправности. Не стоит забывать, что практически каждая цепь удерживается в напряжении натяжителем, эффективность работы которого напрямую зависит от давления в системе мазки. Типичный пример – турбодизель Fiat 1.3 Multijet, который используется в моделях Опель с 1.3 CDTI. При частых перемещениях в городских условиях сильно падает уровень масла. Если этого вовремя не заметить, то начинает снижаться и давление в системе, а, следовательно, и натяжение цепи.

Но, конечно же, не обходится и без ошибок в проектировании конструкции самих цепей и натяжителей. Яркий пример – бензиновые двигатели концерна VW 1.4 TSI и 1.2 TSI.

Какие признаки неисправностей ГРМ:

—          Проявление снижения мощности двигателя;

—          Неравномерность работы двигателя;

—          Повышенный расход топлива;

—          Появление стуков клапанов;

Потеря мощности двигателя провоцируется нарушением регулировки тепловых зазоров в механизме ГРМ, а также при неплотном прилегании клапанов к седлам клапанов.

1)     Увеличение тепловых зазоров клапанов способствует  увеличению ударных нагрузок на сопряжение деталей седло-клапан.

2)     Уменьшение тепловых зазоров клапанов происходит в результате нарушения регулировок механизма ГРМ или вследствие возникновения нагара на сопряжении деталей, что приводит к разгерметизации цилиндров двигателя и сигнализируется появлением повышенных стуков клапанов.

При возникновении не герметичности цилиндров увеличивается расход топлива, двигатель работает неравномерно, снижается его мощность и увеличивается расход топлива. Неравномерность в работе двигателя может быть следствием потерь упругости или выход из строя пружин клапанов механизма ГРМ или повышенный износ распределительного вала, шестерен вала ГРМ, толкателей, направляющих втулок и осей коромысел.  Повышение вибрации и снижение мощности двигателя может возникать вследствие удлинения ремня привода ГРМ.

Ремень ГРМ — его роль в двигателе

• Система газораспределения является одной из наиболее важных систем, которая имеет решающее значение для работы двигателя. Какова его роль?
• Контролирует подачу свежего воздуха в отдельные баллоны (когда начинается и заканчивается подача, а также его продолжительность) путем открытия и закрытия впускных клапанов;
• Контролирует процесс удаления выхлопных газов из отдельных цилиндров, открывая и закрывая выпускные клапаны.
• Работа системы газораспределения должна быть тесно синхронизирована с работой коленчатого вала и точным положением поршней в отдельных цилиндрах в определенный период времени.

В одном из самых популярных решений, используемых в современных двигателях, впускные и выпускные клапаны открываются и закрываются при воздействии кулачков на распределительный вал (или на распределительные валы, если их два). Кулачки воздействуют на клапаны через стеклянные толкатели или рычаги клапанов.

Для чего нужен ремень ГРМ? Он передает привод от шестерни, установленной на коленчатом валу, на шестерню, установленную на распределительном валу (или на двух отдельных передачах, если используются два распределительных вала).

Почему используются шестерни? Как мы упоминали ранее, все работы по синхронизации должны быть идеально синхронизированы с движениями поршней. Именно поэтому ремень имеет специальные зубцы

При установке нового ремня ГРМ крайне важно установить и заблокировать все шестерни (коленчатый вал и распределительные валы) в соответствии с маркировкой (характеристиками) на корпусе двигателя

Что произойдет, если колеса будут двигаться во время сборки? Система газораспределения будет работать неправильно, что вызовет проблемы с запуском силового агрегата, а также с его правильной работой (двигатель может быть явно слабее). В крайних случаях двигатель может быть поврежден.

Ремень ГРМ должен иметь достаточное натяжение во время работы. Кроме того, используются дополнительные направляющие элементы, называемые роликами.

Помимо передачи привода на распределительные валы, ремень ГРМ также приводит в движение вспомогательные устройства, которые оказывают огромное влияние на правильное функционирование двигателя. Это насос охлаждающей жидкости (ключевой элемент системы охлаждения, обеспечивающий движение охлаждающей жидкости), а также масляный насос (ключевой элемент системы смазки, обеспечивающий давление моторного масла).

Ремень ГРМ является расходным материалом с ограниченной долговечностью. Каждый производитель автомобилей, который использует ремень ГРМ, определяет свой максимальный срок службы. Он делает это несколькими способами.

• Изготовитель указывает максимальный пробег, после которого ремень должен быть заменен (например, первая замена после 120 000 км, каждый последующий каждые 60 000 км) или максимальный период времени, после которого ремень должен быть заменен (например, каждые 5 лет). Заменяется в зависимости от того, что наступит первым (автомобиль будет проезжать пробег, указанный производителем, или время, установленное производителем).
• Изготовитель определяет пробег, после которого ремень должен проверяться во время обслуживания (например, каждые 30 000 км) и заменяться в случае повреждения. В этом случае также устанавливается предел, после которого ремень должен быть заменен (например, каждые 5 лет).

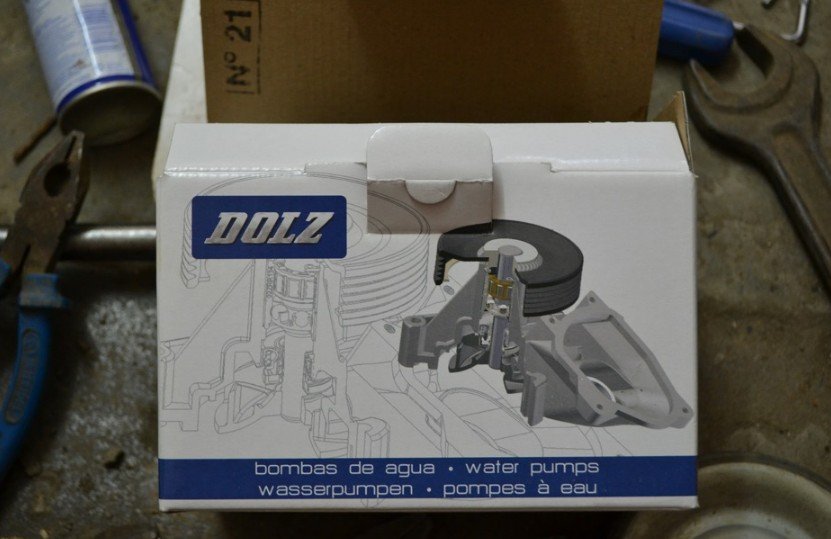

Ремень также должен быть заменен при установке нового насоса охлаждающей жидкости, нового масляного насоса, масла или других  жидкостей. Ремни, снятые для любого ремонта, не устанавливаются заново. Использованные ремни от разборки никогда не используются, выбираются только новые в соответствии с рекомендациями производителя автомобиля.

Стоит также послушать рекомендации механиков для некоторых моделей автомобилей. Во многих случаях механики советуют сократить интервал замены ремня ГРМ до половины рекомендаций производителя.

Выявление и устранение неисправностей ремня ГРМ

Повреждение приводного ремня приводит к катастрофическим последствиям, и это особенно частая поломка. Давайте посмотрим причины неисправности ГРМ ремней.

Итак, чаще всего элемент выходит из строя по причине разрыва прямого корда. Это может быть связано с тем, что ремень перед установкой на двигатель был изломан. Вторая причина – это разрыв скрученного корда.

Это случается, если между ремнем и шкивом распределительного вала попало какое-либо инородное тело. В результате оно глубоко врезалось в резиновый ремень, и корд разорвало. Также такое может случаться при неверной установке. Случается, что к этой неисправности приводит неаккуратность – шкив распределительного вала могли вращать острой отверткой.

Виды неисправностей ГБЦ

При наличии навыков ремонта автомобильных моторов возможно самостоятельное выполнение ремонтных работ. Необходимо знать вероятные причины неисправности данного узла:

• Дефекты привалочной плоскости головок блоков цилиндров. Возможные причины их появления: длительная работа двигателя; перегревание мотора; низкое качество жидкости для охлаждения. Устранение данной поломки подразумевает обработку плоскости. В таком случае необходима диагностика охлаждающей системы, а иногда также замена технической жидкости.
• Трещины на головке блока цилиндра. Главными причинами являются интенсивная эксплуатация двигателя, его перегревание, ошибки относительно затяжки креплений, сделанные во время установки узла. В случае небольших размеров трещин и допускания их существования производителем может быть продолжена эксплуатация комплектующей. Однако в других случаях необходима замена узла, который был повреждён.
• Износ втулок в клапанах. Направляющие втулки могут быть изношены вследствие большого пробега мотора, применения низкокачественного или грязного масла, наличия в составе масла примесей топлива, способствующих разжижению масла. Для решения проблемы необходимы замена втулок и проверка работоспособности охлаждающей системы, а также состояния масла. В случае необходимости следует выполнить замену масла.
• Износ клапанных седел. В этом случае причинами могут выступать заправка машины топливом низкого качества, значительный пробег двигателя, ошибки, связанные с установкой опережения зажигания. Для решения проблемы необходима правка либо замена седел. Нужно также в обязательном порядке проверить систему питания и систему зажигания, а также в случае необходимости провести восстановление.
• Разрушение резьбы, которая находится в отверстиях головки блока цилиндров. Возможные причины: неправильная затяжка свечей либо болтов либо же постоянное перегревание двигателя. Для устранения этой поломки необходимы высверливание старой резьбы и установка футорок. Можно нарезать новую резьбу, имеющую увеличенные размеры.

Цепь

Долгое время считалось, что цепь значительно надежней ременного привода. И это действительно так, но и цепь далеко не бессмертна. Случаются и неисправности цепи ГРМ. Если рвется ремень, то существует пусть небольшой, но шанс спасти мотор. В случае с обрывом цепи ситуация может быть значительно хуже. Цепь массивнее ремня, и если оборвется, то буквально перемалывает двигатель. Происходит сильное повреждение клапанов и поршней. В целом, неисправность цепи одна – она рвется.

Среди причин можно выделить качество масла. Ресурс цепи составляет 250 тысяч километров, но так долго они редко ходят. Широко известны случаи, когда цепь в двигателе обрывало при пробеге 100, а также 60 тысяч километров. Но это чаще заводской дефект в конкретных автомобилях. Нередко неполадки связаны не только с маслом, но и с ошибками инженеров.

Устройство ГРМ

Для начала кратко вспомним, как устроены эти механизмы. На большинстве моделей двигателей газораспределительный механизм состоит из следующих узлов и деталей.

Итак, клапанами управляет распределительный вал. Чаще всего его изготавливают из стали или чугуна. Он установлен в картере. Этот картер перекрывает крышка ГРМ. Также на современных двигателях распределительный вал можно найти в головке блока цилиндров. Когда вал вращается, то он воздействует на кулачки, которые, в свою очередь, воздействуют на свой клапан.

Также в конструкции предусмотрены толкатели – они бывают стальными или чугунными. Их функция – передать усилие от распределительного вала и кулачков к клапанам.

В механизме есть два клапана — впускные и выпускные. Их задача – подача топливной смеси в камеру сгорания и затем удаление отработанных газов. Клапан – это стержень с плоской головкой. Впускные и выпускные элементы отличаются друг от друга. Отличие касается диаметра головки или тарелки. Изготавливают эти элементы ГРМ из стали и жаропрочной стали (в случае с выпускными клапанами). Ножка представляет собой стержень с канавкой. Она нужна для того, чтобы фиксировались пружины. Клапана могут двигаться только к втулкам. Чтобы в цилиндры не попадало масло, применяют уплотнительные колпачки. К каждому из клапанов прикрепляют наружную, а также внутреннюю пружину. Штанги в устройстве ГРМ необходимы, чтобы передавалось усилие от толкателей на коромысло.

Распределительный вал вращается за счет привода. Он может быть цепным или ременным. Привод передает вращение от коленчатого вала. Распределительный делает один оборот на два оборота коленчатого – это рабочий цикл двигателя.

Процесс ремонта ГРМ

Частенько необходимо производить техническое обслуживание газораспределительного механизма. Основной проблемой являются износ шеек, кулачков вала и увеличение зазоров в подшипниках. Для того, чтобы устранить зазор в подшипниках коленчатого вала, производят его ремонт путем шлифовки опорных шеек и углубления канавок для подачи масла. Шейки нужно отшлифовать под ремонтный размер. После завершения ремонтных работ по восстановлению коленвала, нужно произвести проверку высоты кулачков.

На опорных поверхностях под шейки коленвала не должно быть никаких даже самых незначительных повреждений, а корпуса подшипников обязаны быть без трещин. После чистки и промывки распредвала обязательно нужно проверить зазор между его шейками и отверстием опоры головки цилиндра.

Цепь не должна иметь никаких механических повреждений, быть растянутой более чем на 4мм. Цепь газораспределительного механизма можно регулировать: отверните стопорный болт на пол оборота, поверните коленвал на 2 оборота, затем стопорный болт нужно повернуть до упора.

Надежные и ненадежные цепные приводы ГРМ

Тем не менее, производители еще выпускают автомобили с цепью ГРМ, способной отработать весь срок службы двигателя. Как правило, проблем с такими ГРМ не возникает на протяжении нескольких сотен тысяч километров. Однако это не освобождает владельца от ответственности регулярно проверять состояние цепного привода ГРМ.

Автомобили с долговечной цепью ГРМ: Ford Mondeo 1.8 TDCi, Mercedes C 200 CDI W202, Mercedes W124, Toyota Yaris 1.4 D-4D.

Автомобили с недолговечной цепью ГРМ: Audi A8 3.0 TDI (D3), Mazda CX-7 2.3 Turbo, Skoda Fabia 1.2 TSI, BMW 118d (N47), Peugeot 207 1.6 THP, VW Golf V 1.4 TSI.

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации.

Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через  4 — 5 лет

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.

Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась.

Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС.

Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя.

Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха.

Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится.

Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

Техническое обслуживание газораспределительного механизма:

При выезде автомобиля в рейс необходимо прослушать двигатель на отсутствие стуков и вибраций при различной частоте вращения коленчатого вала двигателя.

Во время проведения ТО-1 необходимо прослушать работу двигателя, тщательно продиагностировать клапанный механизм ГРМ и отрегулировать зазоры.

Во время проведения ТО-2 производится проверка крышки распределительных шестерен и в случае вибрации подтягивается с помощью специальных болтов.

При обслуживании газораспределительного механизма двигателей автомобилей марки ВАЗ, при пробеге 2000 км, и каждые последующие 30 тыс. км требуется подтяжка гаек крепления корпуса подшипников распредвала ГРМ. А после 15 тыс. км пробега проверяют степень натяжения цепи или ремня распредвала, в случае растяжки подтягиваем. Каждые 30 тыс. км пробега регулируют тепловые зазоры между клапанами и коромыслами.

Если ремень привода ГРМ уже поношенный, существует возможность разрыва ремня, поэтому соблюдайте сроки замены ремня ГРМ заявленные производителями.

Диагностика ГРМ

Газораспределительный механизм имеет 2 свойственные неполадки — неплотное примыкание клапанов к гнездам и невозможность полностью открыть клапаны.

Неплотное примыкание клапанов к гнездам обнаруживается по таким показателям: хлопки, возникающие иногда во впускной либо выпускной трубе, уменьшение мощности мотора. Факторами неплотного закрытия клапанов могут быть:

• возникновение нагара на поверхности клапанов и гнезд;
• формирование раковин на рабочих фасках и искривление головки клапана;
• неисправность пружин клапанов.

Неполное открытие клапанов сопровождается стуком в троящем моторе и уменьшением его мощности. Данная поломка возникает в следствии значительного промежутка меж стержнем клапана и носком коромысла. К характерным поломкам для ГРМ нужно причислить кроме того изнашивание шестерен распредвала, толкателей, направляющих клапана, смещение распредвала и изнашивание втулок и осей коромысел.

Практика демонстрирует, что на газораспределительный механизм приходится примерно четвертая часть всех отказов мотора, а уже на предотвращение этих отказов и восстановление ГРМ уходит 50% трудоёмкости обслуживания и ремонтных работ. Для диагностирования поломок применяют следующие параметры:

1. определяют фазы газораспределительного механизма автомобиля;
2. измеряют тепловой зазор между клапаном и коромыслом;
3. измеряют промежуток между клапаном и седлом.

Измерение фаз газораспределения

Подобное диагностирование ГРМ двигателя выполняется на заглушенном моторе с помощью особого набора устройств, среди которых имеются указатель, моментоскоп, малка-угломер и прочие дополнительные приборы. Для того, чтобы фиксировать период раскрытия впускного клапана на 1-ом цилиндре, необходимо покачивать вокруг своей оси коромысло, а далее направить коленвал мотора до момента появления зазора меж клапаном и коромыслом. Малка-угломер для замера разыскиваемого зазора ставится прямо на шкив коленвала.

Измерение теплового промежутка между клапаном и коромыслом

Тепловой зазор измеряют при помощи набора щупов либо иного особого устройства. Это набор из металлических пластинок длиной в 100мм, толщина которых обязана быть не больше 0,5мм. Коленвал мотора поворачивают вплоть до верхней предельной точки, в период такта сжатия подобранного для контроля цилиндра. Непосредственно благодаря щупам разной толщины, поочередно вставляемым в сформировавшееся отверстие, и измеряется зазор.

Определение промежутка между клапаном и седлом

Его можно оценить по объему воздуха, который будет выходить через уплотнитель перекрытых клапанов. Эта процедура прекрасно объединяется с чисткой форсунок. Когда они уже сняты, убирают валики коромысел и прикрывают все клапаны. Затем в камеру сгорания под большим давлением происходит подача сжатого воздуха. Поочередно на любом из контролируемых клапанов ставят устройство, которое позволяет измерить расход воздуха. Если потеря воздуха превысит разрешенную, выполняется ремонт газораспределительного механизма.

Зачем нужен ремень ГРМ

Для начала стоит разобраться, что такое ремень ГРМ и какую роль играет эта деталь в системах газораспределительных механизмов ДВС.

Аббревиатура ГРМ расшифровывается, как газораспределительный механизм. Этот узел справедливо считается одним из наиболее сложных механизмов автомобильных двигателей. Роль системы газораспределения состоит в обеспечении своевременного наполнения цилиндров мотора воздушно-топливной смесью и отведения отработанных газов.

Чтобы решить такую задачу механизм ГРМ должен точно в определенные моменты времени синхронно открывать/закрывать впускные и выпускные клапаны цилиндров ДВС. Управляются такие клапаны с помощью распределительного вала, являющегося основным элементом современных моторов разного типа.

Для обеспечения своих функций распредвал должен получать вращательный момент, который передается от коленчатого вала при помощи специального приводного механизма, включающего шкивы коленвала и ремень газораспределения.

Синхронизацию распредвала и коленвала обеспечивает ремень ГРМ. Кроме того, в конструкции большинства современных ДВС, устанавливаемых на автомобили, предусмотрено, что эта деталь управляет работой помпы (насоса системы охлаждения).

Чаще всего ремень газораспределения расположен в передней части моторного отсека между радиаторами и блоком цилиндров мотора. На некоторых модификациях двигателей этот элемент можно увидеть при поднятии капота, но, как правило, он закрыт защитными кожухами, которые демонтируются без особой сложности.

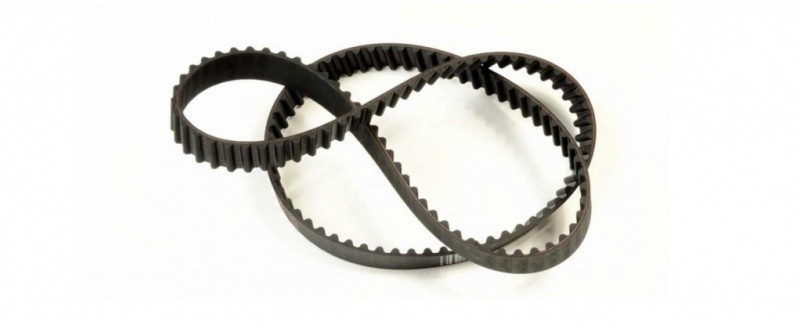

Внешне ремень ГРМ выглядит, как замкнутый обод с зубьями на внутренней стороне. Нужно отметить, что не существует универсальных ремней газораспределения – они уникальны для каждой модификации двигателя. Первые изделия этого типа были резиновыми с текстильным кордом. В настоящее время для производства ремней ГРМ используют высокопрочное стекловолокно или полимеры, отличающиеся износоустойчивостью и стойкостью к скачкам температуры.

Автопроизводители и бренды, выпускающие комплектующие к современным автомобилям, отмечают, что ремни газораспределительных систем уступают по прочности и долговечности цепям ГРМ, но, при этом имеют достаточно большой ресурс. В большинстве моделей ДВС газораспределительный ремень рассчитан примерно на 60 тыс. км. пробега. В тоже время, на практике не редки случаи, когда этот элемент выходит из строя раньше времени, поэтому автовладельцам будет полезно знать, как проверить износ ремня ГРМ.

Загрязнение масла

Избежать небольших загрязнений при сборке мотора очень сложно. Необходимый уровень очистки БЦ и ГБЦ может обеспечить только использование специализированного оборудования. Сама операция промывки сложна и трудоемка

Обращать внимание нужно на загрязнение масляных каналов, которое приводит к повреждениям толкателей и вкладышей

При этом продувка сжатым воздухом порой не дает требуемого результата. Удалить таким способом грязь, скопившуюся в удаленных частях магистралей, очень сложно. Нужное качество промывки дает чистка масляных каналов ершиком с одновременным удалением заглушек масляных магистралей. Иногда заглушки приходится высверливать, а затем нарезать резьбу для новых заглушек. Также тщательно надо очистить отверстия для отвода масла в коленвале, выполнить промывку штанг толкателей.

Подвижные детали ДВС защищает тонкая пленка смазки. Частицы грязи, попавшие в этот слой, превращаются в абразив, воздействие которого приводит повреждению поверхностей деталей и закупорке малых зазоров, что обязательно вызовет поломку толкателей и вкладышей. Поэтому обязательно нужно обеспечить чистоту распредвала и толкателей для того, чтобы обеспечить их длительный срок службы.

Что в итоге

Применительно к ДВС с ременным приводом ГРМ следует учесть, что проскальзывание ремня даже на один «зуб» может привести к сбоям в работе силового агрегата либо его поломке. Как уже было сказано выше, при обрыве ремня существует риск загиба клапанов. Что касается дизельных движков, обрыва ремня ГРМ может привести в негодность распределительный вал.

В итоге хотелось бы добавить, что во время замены ремня ГРМ его выставление по меткам является главной задачей. В этом случае, если вы не убеждены в собственных силах либо появились задачи с идентификацией меток, тогда лучше отрешиться от попыток без помощи других выставить ремень и обратиться к опытным спецам.

Механизм газораспределения (ГРМ) служит для своевременного впуска топливно-воздушной смеси в цилиндр и выпуска отработавших газов.

Мы не будем рассматривать подробное устройство ГРМ, а затронем лишь основные неисправности.

Признаками неисправности ГРМ являются падение мощности и стуки в верхней части двигателя.

Самая частая неисправность несовпадение установочных меток на коленчатом и распределительном валах. Это может случиться, как в процессе работы двигателя, так и после установки (замене) нового комплекта ГРМ без необходимого опыта или специального инструмента (стопоров, натяжных планок и так далее). На современных системах управления двигателем при несовпадении меток обязательно загорается ошибка в системе бортовой диагностики двигателя.

P0016 или P0017 — Датчик положения коленчатого вала/датчик положения распределительного вала — несоответствие сигналов.

P0341 — Датчик положения распределительного вала — неправдоподобный сигнал.

Если вы увидели похожие ошибки, то нужно не откладывая на потом проверить фазы ГРМ. В противном случае метки уйдут ещё дальше и двигатель может быть повреждён. Часто виной несоответствия меток является неисправный натяжитель цепи/ремня ГРМ. При ослаблении цепи или ремня происходит смещение фаз, при сильном ослаблении может произойти перескок со всеми вытекающими последствиями. Часто злосчастный перескок цепи происходит в момент пуска двигателя. Многие мастера по ремонту, меняя цепь или ремень ГРМ, пренебрегают заменой натяжителя ремня. В дальнейшем нередко он выходит из строя и клиент такого мастера «попадет» на капитальный ремонт мотора. Известен случай, когда из-за старого натяжителя ремня ГРМ владелец AUDI A6 C5 откапиталил 2 мотора на сумму превышающую стоимость его автомобиля на тот момент. И только на третий раз натяжитель был наконец-то заменён вместе с установкой контрактного мотора. Также несоответствие меток ГРМ бывает из-за не исправного фазорегулятора. Низкого давления масла внутри регулятора не хватает для нужного натяжения цепи или поворота на нужный угол. Иногда этот процесс сопровождается характерным звуком, исходящим из района ГРМ. Доверяйте замену ГРМ мастеру, который обладает необходимым опытом и специнструментом!
