Признаки неисправности сцепления и когда его нужно заменить

Диагностика характерных основных неисправностей

Для того чтобы переключить шестерни в коробке передач при наборе скорости или, наоборот, при её снижении, всякий раз коленчатый вал двигателя разобщается и вновь входит в соприкосновение с силовой передачей автомобиля. Случается это очень часто, и со временем признаки износа сцепления начинают проявляться в характере поведения автомобиля на дороге во время движения.

Признаки неисправности сцепления делятся на две основные группы. Первое – это когда оно не полностью выключается, «ведёт». Второе, наоборот, когда не полностью включается, или, как говорят, «буксует».

Статья в тему: Когда перестанут снимать номера за тонировку

Не выключается («ведёт») сцепление

Когда при нажатии на педаль диски не расходятся полностью, говорят: «ведет» сцепление. То есть, диски остаются в некотором соприкосновении, и не происходит его полное выключение. Опытные водители знают, как нужно проверять сцепление на неполное выключение. Диагностика проста. Если на малых оборотах при нажатой до конца педали первая передача включается легко и без постороннего шума – выключение происходит полностью. Если включение происходит с затруднением и сопровождается шумом шестерен – «ведёт».

Причинами тому могут быть:

а) механические

1. поломались накладки ведомого диска или на них ослабли заклепки;
2. уменьшение полного хода педали (тугое сцепление);
3. покоробился ведомый диск и его торцевое биение превышает 0.5 мм;

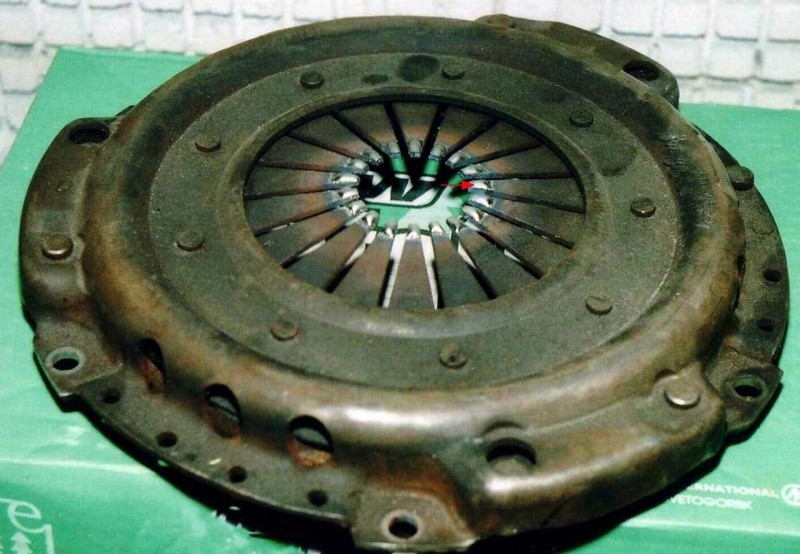

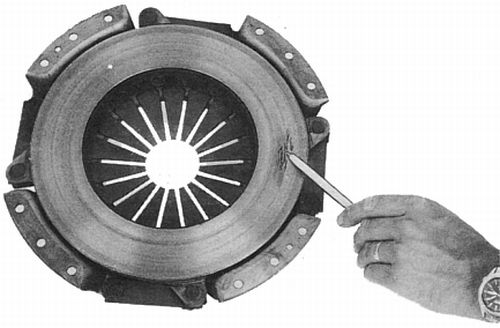

4. перекошен или покоробился нажимной диск;
5. заедает ступица ведомого диска на шлицах первичного вала в коробке передач;
6. заклепки крепления нажимной пружины прослабли;
7. неровности образовались на поверхности фрикционных накладок ведомого диска.

б) связанные с гидроприводом

1. утечка жидкости из гидросистемы;
2. в систему попал воздух.

Устранение механических причин связано с регулировкой привода, очисткой и смазкой шлицев, правкой или заменой ведомого диска и, что чаще всего, заменой фрикционных накладок. Любое сцепление когда-то приходится менять. Неполадки в гидросистеме предполагают прокачку для удаления попавшего воздуха, проверку плотности соединений и целостности трубопровода. При необходимости придется поменять вышедшие из строя детали, как-то: главный и рабочий цилиндры при утечке из них жидкости.

Статья в тему: Двигатель VW 2.0 TDI (CBAB, CLJA): характеристики, масло, ресурс, расход топлива, отзывы

Не включается («буксует»)

Когда во время движения вы начинаете слышать запах гари, а на подъёме ваш автомобиль заметно снижает скорость и вообще стал хуже разгоняться – даже диагностика не нужна: пробуксовывает сцепление. Это означает, что ведомый и ведущий диски при включенном сцеплении смыкаются недостаточно плотно. Существует простой способ, как проверить сцепление. Для этого поставьте автомобиль на стояночный тормоз и запустите двигатель. Выжав муфту, включите передачу. Плавно нажимайте на педаль газа, и так же плавно отпускайте муфту. Двигатель должен заглохнуть. Если он продолжает работать – значит, буксует сцепление.

Причины неполного включения:

• отсутствует свободный ход педали;
• пригорели либо износились фрикционные накладки ведомого диска;

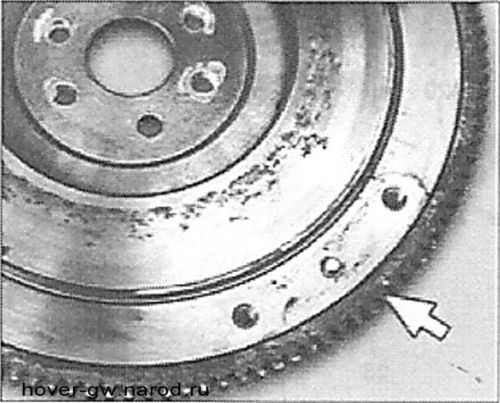

• на фрикционные накладки, на поверхности нажимного диска и маховика попало или продолжает попадать масло.

Эти причины также устраняются регулировкой привода, заменой накладок. Масло, попавшее на трущиеся поверхности, в результате которого возникает проскальзывающее сцепление, необходимо удалить, тщательно промыв загрязненные места уайт-спиртом. Разумеется, надо выяснить и устранить причину его появления.

Рывки

Если машина при старте с места дергается, возможен износ сразу нескольких элементов. Это может быть заедание на шлицах ступицы ведомого диска либо износ самого элемента (повреждение имеющихся накладок). Также рывки возникают при износе демпферных пружин и деформации нажимного элемента. Какой именно узел пришел в неисправность, определяют при разборке по наличию механических повреждений и следов горения.

Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, притом, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.

Признаки неисправности сцепления

Вообще же, основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение.

При неполном выключении (педаль нажата) наблюдается затрудненное включение передач при работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления. При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, .

Хорошо, если подобные признаки неисправности сцепления водитель заметит вовремя, в таком случае можно добраться до автосервиса даже без посторонней помощи, нужно просто ехать медленно, не газовать и аккуратно переключать передачи, желательно применяя так называемый «двойной выжим сцепления» и «перегазовку» при переключении.

При этом для переключения на высшую передачу, выжимается педаль сцепления, рычаг КПП задерживается в нейтральном положении, педаль сцепления отпускается, потом снова нажимается, после чего включается соответствующая передача.

Для переключения с высшей передачи на низшую, рычаг КПП также задерживается в нейтральном положении, отпускается педаль сцепления и немного нажимается педаль газа, после чего сцепление опять выжимается, и включается нужная передача. Освоив такое переключение передач, можно не только снизить нагрузку на детали сцепления, но и заметно продлить «жизнь» коробке передач.

Причины и основные неисправности сцепления

Чаще всего, причиной поломки сцепления является неправильная эксплуатация автомобиля. Например, если машина «села» в снегу, а вы продолжаете усилено газовать или вы очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.

Кроме самого диска сцепления, может «полететь» и выжимной подшипник – он служит для плавного включения и выключения сцепления. Обычно, перед «смертью» выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять.

В принципе, при внезапной поломке выжимного подшипника, можно продолжать движение, правда, при этом пользоваться сцеплением не получится, ведь оно будет постоянно включенным. По этой причине трогаться с места придется либо с буксира, либо, включив стартер и первую передачу (при этом машина сразу же начнет двигаться, а потом заведется), конечно, если хватит «сил».

Как только машина заведется и наберет скорость на первой передаче, сбросьте газ, сразу же включите вторую передачу, и таким же образом переключайтесь на третью. При переключении главное ловить нужный момент, когда скорость вращения вала КПП и мотора совпадут, иначе при переключении будет слышен хруст.

Конечно, прибегать к такому методу нужно лишь в крайнем случае и если нет возможности доставить машину на сервис другим, более щадящим для неё способом.

Кстати, при замене выжимного подшипника, на СТО вам могут посоветовать заменить также и диск сцепления. На самом деле, это не всегда нужно делать, если диск сцепления находится в нормальном состоянии.

Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Видео:

поломка сцепления, как добраться до автосервиса или домой своим ходом (такое иногда возможно).

Как видите, продолжить в некоторых случаях движение возможно даже при неисправном сцепление. Все эти рекомендации пригодятся для владельцев автомобиля с механической коробкой передач. Удачи!

Автомобиль перестал нормально развивать скорость, пропала динамика разгона? В салоне периодически чувствуется неприятный горелый запах? Эти симптомы могут говорить о скором выходе из строя крайне привередливой части автомобиля – сцепления. Что делать если сцепление пробуксовывает?

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 2109 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

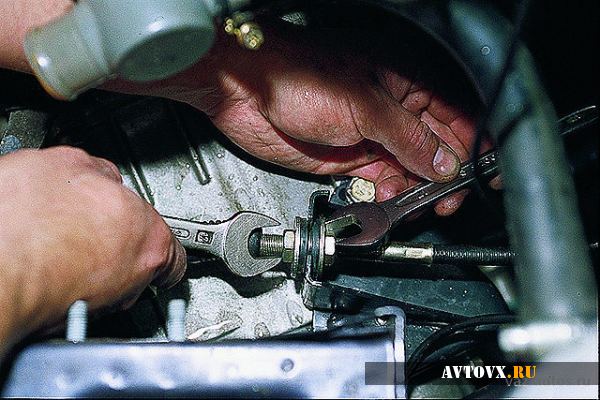

Регулировка педали сцепления:

1. Откручиваем гайку, расположенную под педалью сцепления.
2. Закручиваем контргайку, находящуюся ниже, до упора.
3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
4. Подкручиваем к вилке сцепления до предела шайбу из резины.
5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления. 2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления. 3. Рекомендуемое значение свободного хода – 0,5 см.

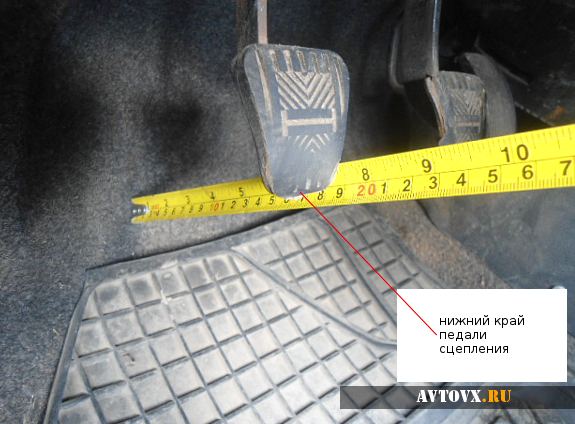

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

1. Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.
2. Отвинчиваем упорный винт.
3. Придаем ему вращение до нормализации движения педали.
4. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

1. Демонтировать контргайку штока.
2. Перемещать ее до отсутствия свободного хода.
3. Вернуть шток на один полный оборот.
4. Определить наличие свободного хода сцепления.
5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
6. Завинтить контргайку.

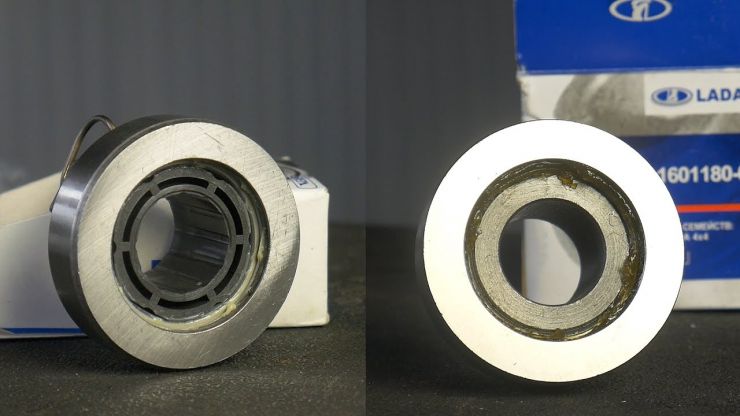

Виды подшипников

Существует два основных вида подшипников, применяемых в системах сцепления механических коробок.

Механические

Механические муфты встречаются на автомобилях советского производства. Некоторые современные образцы, например Приора, также снабжены классической системой. Она неприхотлива, простая в конструкции.

Механизм состоит из:

1. педали в салоне;
2. металлического троса в защитной оплетке;
3. вилки;
4. выжимной муфты.

Когда узел включен, деталь не участвует в работе коробки. При нажатии педали натягивается тросик, который двигает вилку. Происходит смещение муфты навстречу лепесткам диафрагменной пружины. Диск выходит из контакта с маховиком.

Механические системы постепенно уступают свое место другим и встречаются реже. Причина – низкое КПД, из-за которого нужно оказывать большое усилие на педаль.

Гидравлические

1. главный цилиндр;
2. трубопровод;
3. бачок для жидкости;
4. магистраль;
5. рабочий гидравлический цилиндр.

При нажатии на педаль происходит увеличение давления контура. Жидкость переходит из бачка главного цилиндра в рабочий, который перемещает муфту к лепесткам корзины. Происходит выключение сцепления.

Гидравлика имеет больший КПД, чем механика. Вязкость жидкости способствует плавности отключения КПП. Педаль легкая, не вызывает дискомфорта.

Недостаток системы заключается в сложности конструкции. При большом пробеге возможно проникновение воздуха в гидравлическую систему. Разгерметизация контура вызывает провал педали, сцепление перестает работать.

Комбинированные

Комбинированные узлы включают элементы механического и гидравлического привода. Систему можно встретить в классических моделях ВАЗа. Объединяет преимущества двух видов в одном устройстве.

При нажатии педали сцепления задействуется гидравлическая система. В контуре образуется повышенное давление, выполняющее механическую работу. Но жидкость не толкает выжимную муфту. Шток рабочего цилиндра двигает вилку, которая перемещает деталь по поверхности ведущего вала.

Далее принцип действия одинаковый с механической системой. Обойма нажимает лепестки диафрагмы, ведомый диск выходит из контакта, трансмиссия отключается от двигателя.

Плановая замена после определённого пробега или срока эксплуатации

Срок исправной работы сцепления зависит от условий, в которых оно эксплуатируется. Ресурс сцепления зависит не только от качества деталей, но и стиля вождения. Участие в гонках, резкий старт с места на больших оборотах и неправильная регулировка сцепления пагубно влияют на его работу.

Если следовать всем правил, то плановую замену нужно будет проводить после 100 тыс. км. пробега. Если же нарушать основные правила эксплуатации, то тогда замену придется проводить через 50 тыс. км.

Признаки наличия проблем со сцеплением будут заметны во время эксплуатации автомобиля. Точно установить место поломки можно после проведения диагностики. Если своевременно проводить плановые ремонты и замены, то можно избежать серьезных повреждений, устранение, которых требует больших денежных вложений.

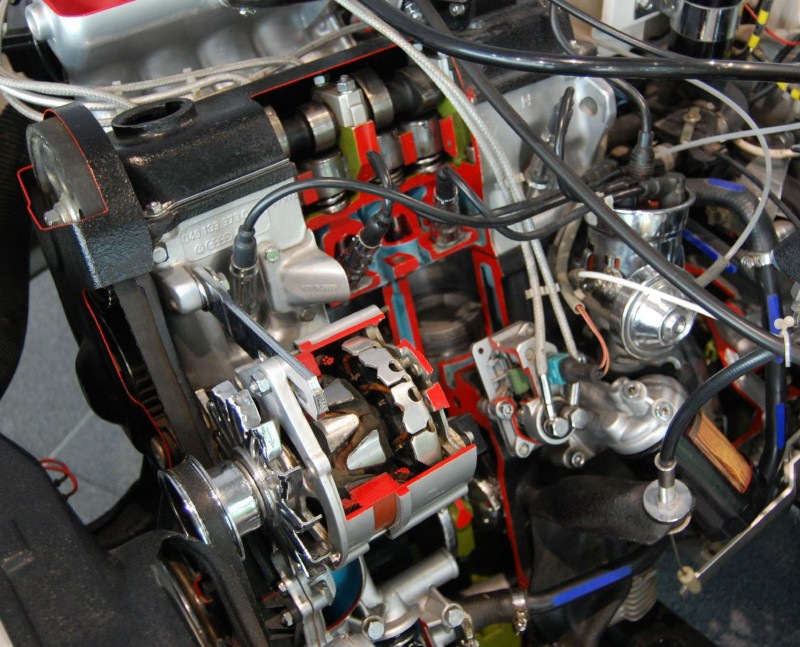

Сцепление в механике представляет собой механизм, принцип действия которого основан на действии силы трения скольжения. Часто термин «сцепление» применяется для обозначения одного из компонентов трансмиссии автомобиля, использующегося для соединения маховика двигателя с трансмиссией. Выжатая педаль сцепления на время отсоединяет силовую передачу от двигателя.

Механизм сцепления необходим для того, чтобы можно было плавно стартовать с места, без рывков. Скорость автомобиля начинает увеличиваться только при определенном минимальном количестве оборотов мотора. Также сцепление используется, когда нужно привести в соответствие скорость автомобиля и число оборотов коленвала двигателя, то есть, обеспечивает плавную передачу крутящего момента от мотора к коробке передач и при необходимости на какой-то момент полностью отключает шестеренки МКП от передающего механизма двигателя.

Различают несколько различных видов сцепления. Часто это один, два или несколько фрикционных дисков, плотно прижимаемых один к другому или к маховику при помощи пружин.

Когда водитель выжимает педаль, то диски сцепления рассоединяются, и между ними возникает воздушный промежуток, сцепление в этот момент отключается, передачи крутящего момента от двигателя к КП не происходит. Если педаль отпускается, прижимные пружины возвращают диски в начальное положение, и они опять плотно соприкасаются, крутящий момент с одного, ведущего диска благодаря действию силы трения передается на ведомый диск.

Сцепление представляет собой один из очень важных узлов автомобиля. Различные виды этих механизмов классифицируются по способу управления, по виду действующего в данном случае трения (сухое трение или мокрое), по числу дисков, и так далее. При увеличении мощности двигателя увеличивается и крутящий момент, соответственно, используются двухдисковые комплексы сцепления, которые имеют больший срок службы.

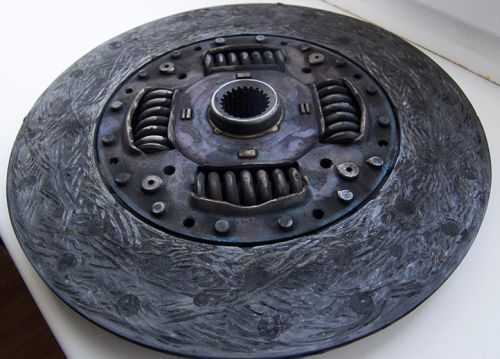

Рано или поздно диски сцепления изнашиваются и требуют замены. Неисправности сцепления могут привести к выходу из строя других деталей автомобиля, к примеру, шестеренок механизма КП или вообще к невозможности начать движение автомобиля на дороге.

Причины возникновения неисправностей

Поломки сцепления, как правило, вызваны агрессивной эксплуатацией автомобиля. Например, это пробуксовка на месте или когда машина застряла. В таком случае автомобиль лучше вытолкать, чем буксовать на месте, эффекта будет больше. Также поломки сцепления случаются из-за начала движения со шлифами. «газ в пол» до отсечки тоже способствует появлению неисправностей.

Такие действия уменьшают ресурс диска сцепления более чем в 2 раза. Однако от этого страдает не только он, но и подшипник сцепления. Понять, что вышел из строя именно он довольно легко. Его устройство такое же, как и у других подшипников, поэтому в случае поломки он будет издавать неприятные звуки. Шум начнет пропадать в случае, если сцепление будет полностью выжато, но при начале движения или отпускании педали на нейтральной передаче шум начнет повторяться. Если в устройстве автомобиля есть трос сцепления, то он может растянуться, что также является неисправностью. Ремонту данный элемент не подлежит, поэтому поможет только его замена.

Движение без подшипника

В случае, если подшипник вышел из строя, то сцепление будет всегда немного выжато, даже если педаль не тронута. В такой ситуации трогаться нужно не как обычно. Когда двигатель не заведен, нужно включить передачу. После этого необходимо завести мотор и начать движение. Для этого должен быть хороший аккумулятор, так как на слабом машина не начнет движение. В таком положении нужно доехать до автосервиса. При этом передачу переключать нельзя, так как узлы коробки будут испытывать огромные нагрузки и выйти из строя может также КПП. Лучше всего в случае поломки «дотащить» автомобиль на буксире или вызвать эвакуатор.

Опытные автомобилисты утверждают, что переключиться на следующую передачу можно и с неисправным сцеплением, то есть не используя его. Производится это следующим образом: нужно набрать высокие обороты работы двигателя, но не доводить до отсечки, далее отпустить педаль газа и переключить передачу. Если мотор не наберет нужное количество оборотов, то передача не включится, а при попытке переключиться будет слышен неприятный хруст. При таком способе сильно изнашиваются узлы коробки и двигателя, поэтому применять его стоит только в экстренных случаях. Если же не удается переключить передачу, а до автосервиса ехать далеко, тогда поможет только буксировка или эвакуатор.

Во многих автомобилях установлен трос сцепления. В случае его обрыва или выхода из строя сцепление также будет считаться неисправным, а эксплуатация автомобиля – невозможна. В таком случае диск будет всегда находиться в одном положении, а значит переключить передачу никак не получится. Понять, что трос сцепления скоро придет в негодность можно по двум признакам: пробуксовка и неполное переключение передачи. Данный элемент нельзя починить, поможет только его замена.

Рывок

Если автомобиль начинает движение рывками, то это может являться последствием сразу нескольких неисправностей. Это может быть вызвано выходом из строя диска сцепления, а также износом демпферных пружин. Узнать, что именно неисправно поможет только разбор.

Устройство и регулировка сцепления ВАЗ 2109

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Вернуться

Устройство сцепления «девятки»

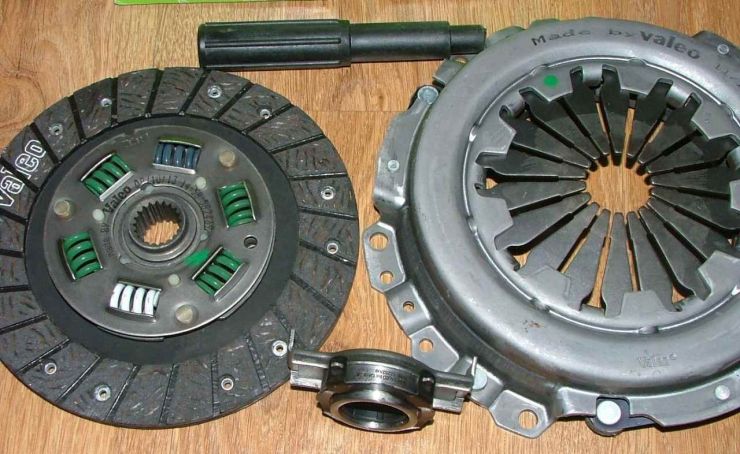

Комплект сцепления — один из ключевых агрегатов трансмиссии «девятки». Это однодисковый механизм фрикционного типа, расположенный между двигателем и коробкой перемены передач (КПП). Алгоритм его работы следующий:

1. Первоначально автомобиль стоит неподвижно, двигатель заведен, педаль отпущена. Рычаг КПП находится в нейтральном положении, то есть вращение первичного вала не передается на вторичный.
2. Водитель готовится начать движение вперед. Левой ногой он нажимает педаль, и механизм отсоединяет первичный вал КПП от двигателя. Водитель переводит рычаг в положение первой передачи, механизм обеспечивает зацепление первичного и вторичного валов КПП. Автомобиль стоит, так как двигатель отсоединен от первичного вала КПП.
3. Водитель плавно, но решительно отпускает педаль. Двигатель соединяется с первичным валом, задача которого через вторичный вал передать мощность на ведущие колеса, тогда автомобиль придет в движение.
4. Аналогично происходит переключение с первой передачи на вторую, со второй на третью и так далее.

Устройство сцепления ВАЗ 2109 таково, что при отпускании педали, ведомый диск зажимается пружинами между маховиком и нажимным диском. При этом происходит передача мощности на оба вала КПП и ведущие колеса.

При нажатии педали через специальную тягу поворачивается вилка сцепления ВАЗ 2109 и давит на рычаги, оттягивающие нажимной диск. Ведомый диск сцепления ВАЗ 2109 отсоединяется, и передача мощности прекращается. Кожух механизма соединяется с нажимным диском тремя парами упругих пластин.

Привод агрегата тросовый, нижний его наконечник зафиксирован гайками в кронштейне на картере двигателя.

Тросик сцепления приведен на рычаг вилки выключения сцепления.

Вернуться

Типичные неисправности сцепления ВАЗ 2109

Сцепление относится к числу относительно надежных агрегатов ВАЗ 2109. При штатной эксплуатации и периодической регулировке оно служит годами. Расчетный ресурс агрегата превышает 100 тысяч км. И если провалилась педаль сцепления — это редчайший случай. В список типовых неисправностей входят:

Вид неполадки.	Чем выражено.	Какова причина.
Сцепление ведет.	Нажатая до упора педаль не обеспечивает полного отсоединения вала от коробки передач, и двигатель не отключается от КПП. Нажатие на педаль при неисправном агрегате, приводит к тому, что нажимной подшипник недостаточно сильно действует на демпферную пружину, а маховик двигателя продолжает частично передавать крутящее усилие на вал КПП.	Причиной этого часто является плохая регулировка троса сцепления ВАЗ 2109 или выход из строя ведущего диска.
Сцепление буксует.	При полностью отпущенной педали первичный вал КПП остается прижатым к маховику двигателя неплотно и проскальзывает, то есть имеет место пробуксовка. Крутящий момент передается к ведущим колесам только частично и имеет место скольжение контактных поверхностей. Этот эффект ярко проявляется при движении нагруженного автомобиля на подъем: водитель газует, обороты растут, а машина почти не ускоряется, буксует сцепление ВАЗ 2109.	В этом случая чаще всего плохо отрегулирован привод, трос сцепления заедает, ведомый диск изношен или замаслился, вот почему буксует сцепление.
Шум при выключении передачи.	При нажатии на педаль раздается отчетливый шорох или шелест.	Этот негромкий звук может свидетельствовать о возможном выходе из строя выжимного подшипника. Продолжение эксплуатации автомобиля в таком состоянии грозит неприятностями: при его заклинивании неизбежно быстро выйдет из строя корзина сцепления ВАЗ 2109. Меняйте подшипник при первых признаках неисправности, иначе неизбежен серьезный ремонт сцепления, включая замену корзины.

Регулировка сцепления не только входит в список регламентных работ ВАЗ 2109, но часто является способом устранения возникающих неисправностей этого механизма.

Вернуться

Привод сцепления и его виды

Устройство сцепления Привод предназначен для дистанционного управления сцеплением непосредственно водителем из салона. Нажатие на педаль сцепления напрямую воздействует на нажимной диск.

Известны следующие виды привода:

• механический;
• гидравлический;
• электрогидравлический;
• пневмогидравлический.

Наибольшее распространение получили первые два вида. На грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлический устанавливают в машинах с роботизированной коробкой передач.

В некоторых автомобилях для облегчения управления применяется пневматический или вакуумный усилитель привода.

Механический привод

Механический или тросовый привод отличается простой конструкцией и невысокой ценой. Он неприхотлив в обслуживании и состоит из минимального количества элементов. Механический привод устанавливается в легковых и малотоннажных грузовых автомобилях.

Механический привод сцепления

К элементам механического привода относятся:

• трос сцепления;
• педаль сцепления;
• вилка выключения сцепления;
• выжимной подшипник;
• механизм регулировки.

Трос сцепления, заключенный в оболочку, является основным элементом привода. Трос сцепления крепится к вилке, а также к педали, находящейся в салоне автомобиля. В момент выжимания педали водителем действие через трос передается на вилку и выжимной подшипник. В результате происходит разъединение маховика двигателя с трансмиссией и, соответственно, выключение сцепления.

В соединении троса и рычажного привода предусмотрен регулировочный механизм, обеспечивающий свободный ход педали сцепления.

Ход педали сцепления представляет собой свободное перемещение до момента срабатывания привода. Расстояние, пройденное педалью без особого усилия водителя при нажатии, и есть свободный ход.

Если переключение передач сопровождается шумом, а в начале движения наблюдаются небольшие рывки автомобиля, то необходима регулировка хода педали.

Зазор в сцеплении должен находиться в пределах 35-50 мм свободного хода педали. Нормативы этих показателей указаны в технической документации автомобиля. Регулировка хода педали осуществляется путем изменения длины тяги с помощью регулировочной гайки.

В грузовых автомобилях используется не тросовый, а рычажный механический привод.

К плюсам механического привода относятся:

• простота устройства;
• невысокая стоимость;
• надежность в эксплуатации.

Главным минусом считается более низкий КПД по сравнению с гидроприводом.

Гидравлический привод сцепления

Гидропривод имеет более сложную конструкцию. К его элементам, помимо выжимного подшипника, вилки и педали, относится также гидравлическая магистраль, которая заменяет трос сцепления.

Схема гидравлического сцепления

По сути эта магистраль аналогична гидроприводу тормозной системы и состоит из следующих элементов:

• главный цилиндр сцепления;
• рабочий цилиндр сцепления;
• бачок и трубопровод с тормозной жидкостью.

Устройство главного цилиндра сцепления напоминает устройство главного тормозного цилиндра. Главный цилиндр сцепления состоит из поршня с толкателем, расположенных одном в корпусе. Также к его элементам относятся резервуар для жидкости и уплотнительные манжеты.

Рабочий цилиндр сцепления, имеющий схожую с главным цилиндром конструкцию, дополнительно оснащен клапаном для удаления воздуха из системы.

Механизм действия гидропривода такой же, как и у механического, только усилие передается с помощью находящейся в трубопроводе жидкости, а не через трос.

Во время нажатия водителем на педаль усилие через шток передается на главный цилиндр сцепления. Затем за счет несжимаемого свойства жидкости в действие приводятся рабочий цилиндр сцепления и рычаг привода выжимного подшипника.

В качестве плюсов гидропривода можно выделить следующие его особенности:

• гидравлическое сцепление позволяет передавать усилие на значительное расстояние с высоким КПД;
• сопротивление перетеканию жидкости в элементах гидропривода способствует плавному включению сцепления.

Главный минус гидропривода – более сложный ремонт по сравнению с механическим. Течь рабочей жидкости и попадание в систему гидропривода воздуха – вот, пожалуй, наиболее распространенные поломки, которыми могут «похвастаться» главный и рабочий цилиндры сцепления.

Гидропривод применяется в легковых автомобилях, а также на грузовых автомобилях с опрокидывающейся кабиной.

Причины преждевременного износа

Сцепление на авто в среднем может прослужить около 100-150 тысяч километров. Многое зависит от стиля и опыта водителя.

Когда педаль сцепы опускается, диск входит в зацеп с маховиком и корзиной. Возникает проскальзывание, и постепенное истирание. В этом нет ничего страшного. Вполне естественный процесс.

Но новички за рулем часто действуют слишком агрессивно и неумело. Из-за этого они и глохнут на старте, с трудом переключаются.

Чем дольше педаль будет выжиматься, тем быстрее подшипник выработается. Именно из-за этого новички и агрессивные водители быстрее других сталкиваются с необходимостью замены этого компонента.

Признаки неисправностей

Есть множество признаков, указывающих на неисправности фрикционного сцепления. На всех останавливаться не будем, отметим следующие:

• «пробуксовка», взаимосвязанная с неполным включением сцепления;
• неполное выключение (применяется термин сцепление «ведет»);
• рывки при переключении определенной передачи и выполнении своих функций сцеплением;
• ощутимая вибрация, особенно при отключении сцепления;
• посторонние звуки, включая шумы, хруст и визг при функционировании сцепления;
• запах гари (сцепление можно легко «сжечь»).

Существуют и иные признаки, в том числе косвенные, такие как значительное повышение расхода топлива, поломки двигателя. Если разговор о гидроприводе, то и наличие следов протекания жидкостей. Ориентируйтесь на то, что если передачи не переключаются или переключаются с трудом, двигатель работает как-то неправильно, педаль сцепления функционирует туго или проваливается, то нужна диагностика, проверка работы двигателя, сцепления и коробки.

Теперь о тех признаках, которые указали. Сразу отметим что, как правило, признаки по одиночке не появляются и в большинстве ситуаций речь о их совокупности. Это дает возможность довольно качественно проводить предварительную диагностику и выявлять предполагаемые причины поломок.

Итак «пробуксовка» из-за недостаточной силы трения. В такой ситуации падают динамические характеристики двигателя. Он работает на повышенных оборотах, а машина разгоняется плохо. Как итог – перегрев силового агрегата, нарушение работы системы охлаждения и повышенный расход топлива. Порой «пробуксовка» сопровождается запахом гари. О чем это говорит? Гарь свидетельствует о том, что горят фрикционные накладки (образное выражение, очень сильно греются и деформируются). Кроме этого неполное подключение («пробуксовка) бывает взаимосвязано с повреждениями, а также износом демпферных пружин (если они устанавливаются), накладок ведомого диска (порой их замасливанием). И это главный признак неисправностей привода. Если стоит гидропривод, то надо проверять выжимной гидравлический подшипник (либо рабочий цилиндр), а также ГЦС, шланги, патрубки, вилку сцепления при наличии

Когда стоит механический привод, обратите пристальное внимание на трос

В ситуации когда сцепление «ведет», разговор о неполном выключении, то это сразу отразится на работе КПП, при переключении передач страшный скрежет, а также треск, плюс свободный, довольно значительный ход педали. Далее поломки коробки и ее ремонт. С чем связан данный признак поломок? В первую очередь изношенность в ведомом диске накладок и ступицы (речь об износе шлицевых соединений). Порой поломки в диафрагменной пружине

И снова обращайте пристальное внимание на привод. Могут быть востребованы восстановление, замена либо точная регулировка

Еще отметим коробление ведомого диска, когда торцевое биение составляет более 0,50 мм, перекос и коробление нажимного диска.

Появление вибрации связано с целым рядом факторов. Например, из-за повышенного коэффициента сцепления. Когда это сцепление, то проблема порой в ведомом диске и его ступице, диафрагменной пружине, временами иных деталях. В некоторых ситуациях такой признак поломок непосредственно указывает на повреждения маховика, нажимного диска, а также ослабление крепления силового агрегата, коробки переключения передач, поломки подвески.

Шум при функционировании сцепления формируется по самым разнообразным причинам. Обычно гремит, а зачастую и визжит механический выжимной подшипник, но надо проверять. Иногда шум указывает на поломку прижимных пластин, а еще деформацию пружин, использующихся в сцеплении, включая демпферные и возвратные.

Рывки во время работы указывают на то, что неисправности в ступице ведомого диска, ее порой подклинивает. Также следует проверить привод. Вероятно причина поломки скрывается в нем. Иногда проблема во фрикционных накладках и их заклепках, короблении поверхности нажимного диска.

В любой ситуации при возникновении признаков неисправностей требуется комплексная диагностика трансмиссии и силового агрегата. Это, как минимум, иногда тормозной и иных систем.

Разновидности

Подшипники в авто бывают разными. Это и ступичные подшипники, а также значимые опорные подшипники, о которых мы с вами уже говорили ранее.

Прежде чем обсудить тему выхода из строя и характерные признаки возникновения такой ситуации, нужно разобраться в существующих видах подшипников.

Всего есть 2 варианта. А именно:

• Механические. Еще называют роликовыми или шариковыми. Работает на основе жесткой связки тяг, которые и передают необходимое усилие к подшипнику;
• Гидравлические. Именно поломки гидравлического варианта выжимного подшипника наиболее актуальны в настоящее время. Работа основана на гидравлическом принципе. Это позволяет сделать педаль заметно более чувствительной.

Механические элементы можно встретить в основном на старых и отечественных авто.

На большинстве же нынешних машин используют гидравлику. Это такие авто как:

• Лада Калина;
• Дэу Ланос;
• ВАЗ 2114;
• ВАЗ 2110;
• Форд Фокус;
• Ауди А4;
• Нива Шевроле;
• Дэу Нексия;
• Лада Приора;
• Мазда 3;
• Ниссан Альмера и пр.

На некоторых авто сцепление буксует или выдает ряд других признаков, потенциально указывающих на наличие неисправностей.
