Адаптер OBD2

Каждый автомобиль должен быть оснащен диагностическим адаптером OBD2.

Его удобно применять для:

• диагностики систем автомобиля;
• идентификации и анализа ошибок;
• контроля работы силового агрегата;
• контроля напряжения, скорости, пробега, температуры;
• для отслеживания расхода топлива;
• контроля состояния панельных приборов;
• отслеживания пробега и др.

Адаптер OBD-2 для сканирования

При выборе сканера, следует ориентироваться на его возможности.Более точную диагностику дают дорогие устройства. При невозможности купить дорогой сканер, следует выбирать сканирующее устройство, изготовленное для данной марки автомобиля.

Разъем OBD2 служит для связи сканера с ЭБУ. С помощью распиновки осуществляется подключение сканера к электропитанию автомобиля и заземлению, что обеспечивает его бесперебойную работу. Благодаря протоколам OBDII контролируются параметры, влияющие на чистоту воздуха. Это защита окружающей среды.

Наличие разъема OBD2 позволяет контролировать исправность автомобиля своими силами, не прибегая к помощи дорогостоящей диагностики.

 Загрузка …

Распиновка OBD 2

Схема и предназначение контактов в разъеме OBD 2 определяются стандартом.

Нумерация штекеров в разъеме

Общее описание штекеров:

• 1 – резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;
• 2 – канал “К” для передачи различных параметров (может обозначаться – шина J1850);
• 3 – аналогично первому;
• 4 – заземление разъема на кузов автомобиля;
• 5 – заземление сигнала диагностического адаптера;
• 6 – прямое подключение контакта CAN-шины J2284;
• 7 – канал “К” по стандарту ISO 9141-2;
• 8 – аналогично контактам 1 и 3;
• 9 – аналогично контактам 1 и 3;
• 10 – пин подключения шины стандарта J1850;
• 11 – назначение пина задается заводом-изготовителем автомобиля;
• 12 – аналогично;
• 13 – аналогично;
• 14 – дополнительный пин CAN-шины J2284;
• 15 – канал “L” по стандарту ISO 9141-2;
• 16 – положительный вывод напряжения бортовой сети (12 Вольт).

Примером заводской распиновки OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 – сигнал от блока управления и датчиков надувных подушек безопасности.

В зависимости от протокола работы возможны следующие варианты распиновок:

1. При использовании стандартного протокола ISO 9141-2 он активизируется через пин 7, при этом пины 2 и 10 в разъеме неактивны. Для передачи данных применяются выводы с номерами 4, 5, 7 и 16 (иногда может задействоваться пин номер 15).
2. При протоколе типа SAE J1850 в варианте VPW (Variable Pulse Width Modulation) задействованы пины 2, 4, 5, а также 16. Разъем характерен для американских и европейских автомобилей Дженерал Моторс.
3. Использование J1850 в режиме PWM (Pulse Width Modulation) предусматривает дополнительное задействование вывода 10. Такой тип разъема используется на продукции концерна Ford. Для протокола J1850 в любом виде характерно неиспользование вывода с номером 7.

 Загрузка …

Распиновка (схема подключения) OBD2 разъема

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

1.  устанавливается производителем;
2.  шина J1850;
3.  устанавливается производителем;
4.  масса авто;
5.  сигнальная земля;
6.  CAN-шина высокий уровень;
7.  K-Line шина;
8.  устанавливается производителем;
9.  устанавливается производителем;
10.  шина J1850;
11.  устанавливается производителем;
12.  устанавливается производителем;
13.  устанавливается производителем;
14.  шина CAN J2284;
15.  L-Line шина;
16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Инструкция ELM327

Итак у нас есть адаптер ELM327 Bluetooth версии 1.5, телефон на базе Android с установленной программой InCarDoc free, Автомобиль с разъемом OBD-II. Теперь можно приступить непосредственно к диагностике:

1. При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
2. Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
3. Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).

Подключение к авто в программе InCarDoc free

4. Как только Вы успешно подключились к автомобилю его следует завести.5. Диагностика автомобиля. Следуйте инструкции на картинке ниже. Что бы продиагностировать автомобиль перейдите во вкладку “Диагностика”, после нескольких секунд на экране появиться список ошибок которые есть в Вашем автомобиле. Сделайте скриншот экрана с ошибками, это необходимо для их дальнейшего изучения и поиска причины их возникновения. Теперь можете смело очистить их. Следуйте инструкции ниже:

сброс ошибок авто в программе InCarDoc free

6. Эта программа имеет функции вывода динамических параметров на экран телефона в режиме реального времени. Для примера я вывел на экран Обороты двигателя на холостом ходу (можно наблюдать как они у меня плавают) и температуру охлаждающей жидкости (автомобиль только прогревался). В этой программе достаточно широкий выбор вывода динамических параметров, поэтому я использую именно её.

Вывод на экран динамических параметров авто в программе InCarDoc free

7. Что бы закончить работу со сканером ELM327 просто нажмите кнопку “Отключить” в программе InCarDoc free. Заглушите двигатель автомобиля и извлеките сам сканер из диагностического разъёма OBD-II.

Обзор OBD 2

OBD 2 – устройство для диагностики автомобилей, впервые появившееся в США в 1996 году. В Европе этот стандарт был принят как обязательный с 2001 года. Благодаря его повсеместному внедрению ошибки на машинах различных марок имеют одинаковый вид.

Стандартный код содержит структуру Х1234, где каждый символ несет свою смысловую нагрузку:

• Х – единственный буквенный символ, позволяющий узнать неисправную систему (двигатель, коробка, электронные блоки и т. д.);
• 1 – представляет собой общий код стандарта ОБД или дополнительные коды завода;
• 2 – уточнение места неисправности (система питания или зажигания, вспомогательные цепи и т. д.);
• 34 – порядковый номер ошибки.

Особенностью разъема является наличие штекера питания от бортовой сети, что позволяет использовать сканеры без встроенных или дополнительных электрических цепей. Первые протоколы диагностики давали только информацию о наличии проблемы. Современные разъемы позволяют получать больше данных о неисправности за счет связи диагностического оборудования с электронными блоками в автомобиле.

Каждый девайс в обязательном порядке соответствует одному из трех международных стандартов:

• CAN;
• SAE J1850;
• ISO 9141-2.

На видео от канала Санек Железный Капут представлен видеоролик, демонстрирующий тестирование автомобиля SsangYong New Actyon через разъем OBD 2.

Интерфейс стандарта OBD2

Во-первых, следует четко разграничивать понятия «разъем OBD2» и «интерфейс OBD2».

Интерфейс – это вся «начинка», все аспекты, включая и сам разъем, которые затрагивают совокупность стандартов. К этим аспектам относятся:

• Форма, схема сборки, распиновка, подключения и местоположение разъема;
• Стандарты исполнительных и контрольных команд, порядка и формы обмена данных, формат сообщений, поддерживаемые программы;
• Вид и приоритеты связи.

По своей сути, интерфейс характеризует программное обеспечение, при помощи которого работают диагностические устройства OBD2-типа. Все запрограммированные в ней функции согласованы со стандартами OBD2.

Сейчас, на просторах интернета можно найти множество утилит, с помощью которых, тестовые приборы OBD2 – типа работают с персональными устройствами на разных платформах (IPhon, Microsoft, Android).

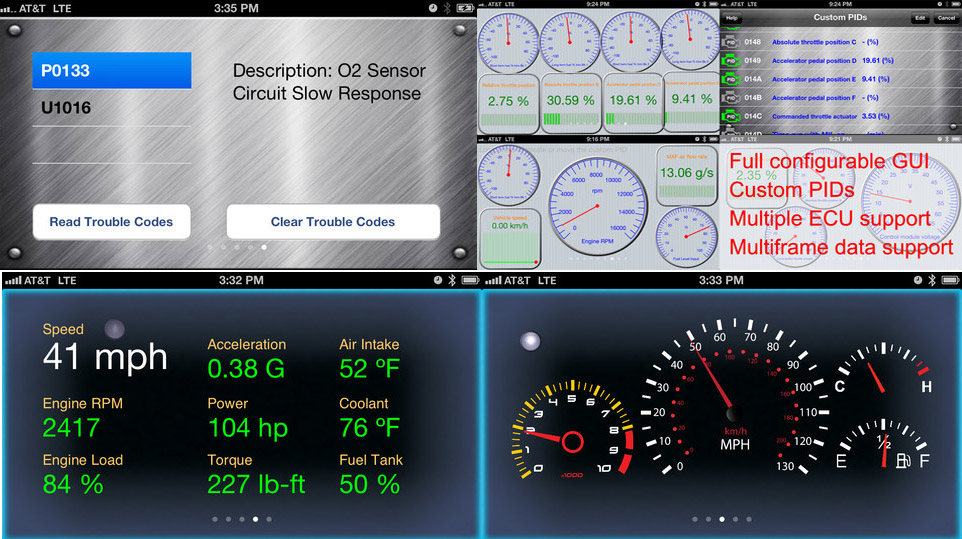

Лидером по популярности является OBD-2 iPhone Application – проф. приложение для IPhonе и IPad, предназначенное для диагностики автомобиля оборудованием OBD2 и ELM327. Главный показатель его популярности – это мобильность. Сканеры и автотестеры с этим ПО подключаются как к компьютерам и ноутбукам  Applе, так и к смартфонам, планшетам. Это дает возможность тестирования в любом месте и при любой ситуации. А функции отслеживания параметров в реальном времени превращают ваш телефон в пульт управления вашим автомобилем.

Широкое распространение получили приложения DashCommand и Torque, которые, понятным интерфейсом и удобством пользования, завоевали симпатии многих автовладельцев.

До появления приложений для мобильников, утилиты для Windows практически единолично властвовали в царстве диагностики. Среди них особой популярностью пользуются до сих пор ScanTool и MyTester. Однако все меньше пользователей отдают свои предпочтения утилитам для ПК.

Но есть одно существенное превосходство таких ПО – это высокая степень защищенности, как самого ПК, так и бортового компьютера от постороннего (хакерского) вмешательства. Причина кроется в способе подключения. Мобильные приложения связываются по беспроводному каналу (Wi-Fi и Bluetooth), а ПК соединяется черезUSB-порт. В первом случае любой гаджет с подобной программой, находящийся в диапазоне действия беспроводной связи, может получить доступ к вашему автомобилю и ПК. Тогда как, в случае связи через USB, чтобы зайти в вашу систему, ему надо сесть на ваше место перед компьютером.

OBD2 и ELM327

Наверное, это самый важный пункт в моей статье! Почему? ДА просто потому что, зачастую люди путают сам разъем … еще раз он называется OBD2 и находится в автомобиле (то есть купить его на АЛИЭКСПРЕСС, невозможно).

И ELM327 – это диагностический сканер, который подключается в этот разъем (его купить на АЛИЭКСПРЕСС МОЖНО)!

Вообще сам разъем вам ни о чем не расскажет (это просто «розетка», если провести аналогию, вам нужна еще и «вилка»)

Чтобы прочитать ошибки, вам нужно специальное оборудование + программное обеспечение (которое вы можете поставить и на смартфон, и на компьютер и неважно под какими системами они работают, я имею в виду MAC, ANDROID или WINDOWS). Есть как специализированные сканеры, которые поддерживают кучу ЭБУ, почти всех производителей, в них уже встроенные все базы (причем их каждый год обновляют) в них есть и свое программное обеспечение

ТО есть такой аппарат уже готовый к бою! НО стоит он ОЧЕНЬ дорого, если и по 60 000 а есть и по 200 000 рублей. Все зависит от функционала и возможностей

Есть как специализированные сканеры, которые поддерживают кучу ЭБУ, почти всех производителей, в них уже встроенные все базы (причем их каждый год обновляют) в них есть и свое программное обеспечение. ТО есть такой аппарат уже готовый к бою! НО стоит он ОЧЕНЬ дорого, если и по 60 000 а есть и по 200 000 рублей. Все зависит от функционала и возможностей.

Однако есть бюджетные варианты, типа ELM327, который продается на «АЛИ» и стоит копейки. Вы его покупаете, ставите специальные программу себе на смартфон, подключаете его в OBD2 разъем, и считываете параметры или ошибки.

У меня есть про это подробное видео, посмотрите

Единственное, что поддерживать он может не все авто, база не такая широкая (как у платных сканеров). ДА и могут отличаться по версиям, есть 1,5 и 2,1 (нужно брать именно 1,5, потому как ее содрали с оригинального Канадского сканера).

Про это тоже есть видео можете посмотреть.

В целом ничего сложного и наверное уже поняли чем отличаются OBD2 (розетка) и ELM327 (вилка).

НА этом заканчиваю, думаю, мои материалы были вам полезны. Читайте мой сайт, подписываетесь на канал в YOUTUBE. Искренне ваш АВТОБЛОГГЕР.

Комментарии

09.11.2020

Дмитрий

Здравствуйте. Это все понятно. А вот нельзя ли сделать обзор или описать основные параметры работы систем двигателя. Понятно что рабочая температура двигателя 85-95 допустим, а вот какой должен быть угол опережения зажигания на холостом ходу например или какое нормальное давление на всасе и тд. А то смотришь как «баран» на эти показания а понятия нет что да как. Столкнулся с такой проблемой, УОЗ скачет на ХХ до -14, и движок подтраивает- можно ли из этого предположить что фазы ГРМ сбиты после замены ремняГРМ?

Общий алгоритм диагностики автомобиля

Для диагностики потребуется автосканер, устройство отображения информации (ноутбук, смартфон) и соответствующее программное обеспечение.

Порядок проведения диагностических работ:

1. Производится подключение OBD-кабеля к диагностическому разъему автомобиля и автосканеру. На сканере при подключении должен загореться сигнальный светодиод, свидетельствующий о подаче напряжения +12 Вольт на сканер. Если вывод +12 Вольт на разъеме не подключен, диагностирование невозможно. Следует искать причину отсутствия напряжения на 16 выводе диагностического разъема. Возможной причиной может быть неисправность предохранителя. Сканер (если это не самостоятельное устройство) подключается к ноутбуку. На компьютере загружается программное обеспечение для диагностических работ.

В интерфейсной программе выбирается марка авто, двигателя, год выпуска. Включается зажигание, ожидается окончание самодиагностических работ авто (пока моргают лампочки на приборной панели). Производится запуск статического сканирования ошибок. В процессе диагностирования на сканере будет сигнализироваться морганием светодиодов процесс диагностики. Если этого не происходит, скорее всего, диагностика будет неуспешной. По окончании сканирования программа выдает коды ошибок. Во многих программах они сопровождаются русифицированной расшифровкой, иногда не следует им полностью доверять. Следует записать все коды ошибок до их удаления. Они могут удалиться, через некоторое время появиться вновь. Так часто случается в системе ABS. Удалить (точнее потереть) ошибки. Такая опция есть во всех сканерах. После этой операции неактивные ошибки удалятся. Выключить зажигание. Через пару минут вновь включить зажигание. Произвести запуск двигателя, дать поработать минут пять, лучше произвести контрольный заезд метров на пятьсот с обязательным произведением поворотов вправо-влево и торможением, движением задним ходом, включением световых сигналов и прочих опций для максимального опроса всех систем. Произвести повторное сканирование. Сравнить вновь «набитые» ошибки с предыдущими. Оставшиеся ошибки будут активными, их необходимо устранять. Заглушить авто. Произвести повторное дешифрование ошибок с помощью специальных программ или интернета. Включить зажигание, запустить двигатель, выполнить динамическую диагностику двигателя. Большинство сканеров позволяют в динамическом режиме (на запущенном двигателе, изменении положения педалей акселератора, тормоза, других органов управления) измерять параметры впрыска, угла зажигания и другие. Эти сведения более полно описывают работу автомобиля. Для расшифровки полученных диаграмм требуются навыки автоэлектрика и моториста.

Видео — процесс проверки автомобиля через диагностический разъем ОБД 2 с помощью Launch X431:

Общие рекомендации по подключению к диагностическому разъему

1. В некоторых источниках указаны различные способы самодиагностики автомобиля путем подключения перемычек в OBD-разъем. В экстренных случаях это оправдано. Если есть возможность, время и деньги (сейчас очень небольшие, даже с выездом) для диагностики специалистом, лучше прибегнуть к его помощи.
2. Если у вас есть навыки работы с компьютером, либо Android-устройствами, можно приобрести простейший ELM327 сканер, и далее производить диагностику двигателя самостоятельно. Более дорогие мультимарочные сканеры типа AUTOCOM позволяют производить полупрофессиональную диагностику большинства марок автомобилей. Можно купить дорогую диагностику вскладчину с соседями по гаражу или сослуживцами. Такая диагностика может приносить прибыль, оказывая «халтурные» услуги.
3. Не загромождайте разъем. После покупки авто, попробуйте найти его расположение, так как он может внезапно пригодиться.
4. Если сканер с трудом заходит в разъем, не прибегайте к избыточным усилиям, проверьте, не загнуты ли контакты, нет ли в гнездах посторонних предметов (скрепок, других мелочей). Иногда при повышенной нагрузке разъем проваливается внутрь гнезда, приходится разбирать обшивку.
5. Не подключайте к разъему сомнительные сканеры, различные самоделки. Так как разъем непосредственно подключен к блокам управления автомобиля, некорректное подключение может нанести вред автомобилю и его последующий ремонт будет дорогостоящим.

Видео — где находится разъем ОБД 2 на Renault Scenic:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Стандарт OBD2

Стандарты предполагали считывание информации об отклонениях в экологических параметрах работы двигателя, а также диагностики ЭБУ, obd2 как раз и является системой накопления и считывания подобных протоколов информации. Изначальная «экологическая направленность» obd2, с одной стороны, ограничила возможности по его использованию в диагностике всего спектра неисправностей, но с другой стороны  определила его крайне интересную судьбу и, как следствие, широкое распространение не только в США, но и на других автомобильных рынках.

С помощью obd2 можно снять практически любые данные, но общее количество физических интерфейсов и протоколов напугает любого. Это объяснимо тем, что к моменту появления первых версий спецификаций obd2 большинство автопроизводителей уже успели разработать что-то своё. Конечно, введение стандартов привело к некому порядку, но также потребовало включения в спецификацию всех интерфейсов и протоколов, которые на тот момент существовали, практически у всех.

В obd2 разъёме присутствуют три стандартных интерфейса:

MS_CAN, K/L-Line, 1850, там же плюс аккумулятора и две земли (сигнальная и просто масса). Это по стандарту, остальные 7 из 16 выводов – ОЕМ, то есть каждый производитель эти выводы использует как по его мнению наиболее удобно. Но и стандартные выводы зачастую имеют расширенные, продвинутые функции.

Например, MS_CAN может быть HS_CAN, HS_CAN может быть на других пинах (неоговоренных стандартом) наряду со стандартным MS_CAN., Пин №1 может быть: у Ford – SW_CAN, у WAGов – IGN_ON, у Кia – check_engene и т.д.

Все интерфейсы OBD2 также сильно развивались:

тот же интерфейс K –Line изначально был однонаправленным, сейчас он двунаправленный, Бодрейт CAN интерфейса также растёт. На сегодняшний день большинство европейских авто 90-х и начала 2000-х можно продиагностировать имея только K –Line, а большинство американских – только SAE1850. Сегодняшний вектор развития – это всё более широкое применение CAN, повышение скорости обмена, всё чаще видим и однопроводный SW_CAN.

Безусловно, стоит отдать дань стандартам, но все же каждый производитель привносит что-то свое в реализацию той или иной модели автомобиля и не всегда получается следовать стандартам и поэтому obd2 делает свое дело. Этот микроконтроллер, с набором интерфейсов, соответствующих стандарту J1962M переводит всё многообразие данных на разных интерфейсах диагностических разъёмов в язык, оптимальный для приложений, используемых для диагностики автомобиля.

В основном, сейчас большинство протоколов расшифровывается приложением, что позволяет любому профессионалу и не очень оценить данные по ошибкам и параметрам системы.  Первым массовым интерпретатором obd2 с открытым протоколом стал ELM327. Это 8-ми битный микроконтроллер MicroChip PIC18F2580, который стал широко распространён в авто кругах и его стоимость хоть и разнообразна, но вполне приемлема.

Использование такого адаптера автолюбителями начинается от —  положить в бардачок на всякий случаи и заканчивается —  сбросить ошибку перед продажей недобросовестным продавцом.

Кому-то просто нравится владеть всей информацией о параметрах работы двигателя и других систем в красивом интерфейсе приложения на телефоне.

Прежде всего надо понимать, что главное отличие данной системы самодиагностики от всех других — это ориентация на токсичность, которая, к сожалению, имеет место быть при использовании любого автомобиля.
В это понятие входят и вредные вещества, содержащиеся в выхлопных газах, и испарения топлива, и утечка хладагента из системы кондиционирования.

Такая ориентация определяет все сильные и слабые стороны стандартов obd2. Так как далеко не все неисправности имеют прямое влияние на токсичность, это сужает сферу действия стандарта

Но, с другой стороны, основными и самыми важными устройствами автомобиля являются двигатель и трансмиссия, а этого вполне достаточно, чтобы констатировать важность применения стандартов obd2

Что такое диагностический разъем по стандарту OBD2

Немного истории

Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами. Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя. По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.

Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.

В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1. Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.

В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.

Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.

Интерфейс

Неправильно полагать, что интерфейс и разъем OBD2 есть одно и то же. В понятие интерфейса входит:

• непосредственно сам разъем, включая все электрические подключения;
• система команд и протоколов обмена информации между блоками управления и программно-диагностическими комплексами;
• стандарты выполнения и расположения разъемов.

Не обязательно разъем OBD2 должен быть выполнен в 16-ти пиновом трапециевидном исполнении. На многих грузовых и коммерческих авто они имеют другую конструкцию, но основные шины передачи в них также унифицированы.

В легковых автомобилях до 2000 года выпуска производитель мог самостоятельно определять форму OBD-разъема. Например, на некоторых автомобилях MAZDA нестандартизированный разъем применялся вплоть до 2003 года выпуска.

Это часто доставляет трудность для неопытных автоэлектриков. Наиболее частые расположения разъема:

• около левого колена водителя под приборной панелью;
• под пепельницей;
• под одной из заглушек на консоли или под приборной панелью (в некоторых моделях VW);
• под рычагом ручника (часто у ранних OPEL);
• в подлокотнике (бывает у Рено).

Точное расположение диагностического разъема для своего автомобиля можно найти в справочниках или просто «погуглить».

В практике автоэлектрика имеются случаи, когда разъем в процессе ремонтов после аварий либо модификации кузова или салона был просто отрезан или перенесен в иное место. В таком случае требуется его восстановление, руководствуясь электрической схемой.

Топ 5 программ для Андроида

MotorData OBD

Одна из самых популярных и бесплатных диагностических программ для смартфонов на ОС Android и адаптеров ELM327. С ее помощью можно считывать ошибки и удалять их из памяти ЭБУ, снимать показания в реальном времени, контролировать более 70 показателей. Интерфейс программы на русском языке. Для профессионального анализа полученной информации, все же, необходимо купить дополнительные расширения.

Из плюсов: интеграция с большинством адаптеров (включая дешевые китайские модели), стоп-кадрами и графическими изображениями параметров, возможность получения полной паспортной информации, включая версию прошивки и VIN. Минусы — ограничения для бесплатной версии (для большинства пользователей их достаточно).

OBD Car Doctor

Еще одна русифицированная программа для ОС Android, поддерживающая практически любые беспроводные адаптеры. Способна определять состояния Check Engine, удалять коды ошибок, рассчитывать мгновенное и среднее потребление топлива, вести журнал заправок и техобслуживания, отображать показания датчиков в реальном времени.

Среди плюсов: русскоязычный интерфейс и широкий функционал, легкая интеграция с ЭБУ для изменения настроек работы мотора. Минусы: сложные настройки для начинающих пользователей. Неопытному водителю изменять настройки самостоятельно не рекомендуется.

ScanMaster

Мобильное диагностическое приложение, превращающее смартфон на Андроид в многофункциональный автомобильный сканер. Имеет мощную бесплатную версию Lite, с помощью которой считывает и стирает ошибки, строит графики по полученным данным и контролирует состояние топливной системы. Еще больше возможностей предлагает платная версия ScanMaster Pro.

Из плюсов ПО: поддержка любых моделей адаптеров, получение информации по Bluetooth и WiFi. Удобно применяется для диагностики автомобилей американского производства, выпущенных с 1996 года, и европейских моделей с 2001-2004 года. Недостатки: сложные настройки, высокая стоимость платной версии приложения.

Torque

Приложение Torque позволяет получать информацию об техническом состоянии автомобиля в реальном времени, сохранять логи поездки и устанавливать собственные рабочие экраны с показаниями выбранных датчиков. Программа может определить время разгона до 100 км/ч и стереть ошибки из ЭБУ. При добавлении плагинов сторонних разработчиков возможности программы можно существенно расширить.

Плюсы ПО: функциональность и поддержка большинства адаптеров. Минусы: наличие некоторых диагностических функций только в платной версии.

InCarDoc

Приложение тестирует большинство технических параметров автомобиля в реальном времени (в том числе, скорость, углы поворота, давление в системе, температуру и характеристики двигателя), удаляет ошибки, способно отправлять диагностические отчеты на электронную почту, поддерживает несколько языков, включая русский.

Из плюсов: определение скорости и местонахождения авто с помощью GPS, наличие консольного режима для опытных пользователей, ведение журналов и выгрузка информации в Интернет, установка пользовательских настроек для работы с широким спектром параметров. Минусы: нестабильное соединение с дешевыми адаптерами.

Отображение графиков и приборной панели

В таком режиме экран смартфона может превращаться в дополнительную панель приборов, которая гибко настраивается под потребности водителя. Связь по Bluetooth достаточно быстрая, все изменения отображаются в программе через долю секунды.

Панель может содержать данные об оборотах двигателя, скорости, потреблении топлива, средней скорости, продолжительности поездки и т.п. Если изначально автомобиль не оборудован дисплеем с дополнительными данными или какая-то информация там отсутствует, сканер поможет это исправить.

Из необычных показателей, которые не отображают большинство штатных систем, есть:

• данные о количестве и температуре охлаждающей жидкости;
• температура и работоспособность всех датчиков в автомобиле;
• положение тумблеров, заслонок и электрических переключателей;
• моментальная мощность и крутящий момент;
• расширенные данные о батарее (для гибридных или электро-автомобилей);
• все сервисные коды, системные данные и показатели.

Меняющиеся показатели удобно отслеживать в виде графиков.

Заключение

Из приведенной мной инструкции видно, что диагностика автомобиля это несложная процедура. Всего в несколько легких действий Вы сможете самостоятельно диагностировать автомобиль и при необходимости сбросить ошибки. Так-же можно изучать характеристики автомобиля, по их результатам выявляются более серьезные поломки. Зачем платить кому-то деньги, если вы и сами с легкостью сможете вылечить свой автомобиль. А если и не получиться самостоятельно устранить дефект в автомобиле, то на сервис Вы поедите уже с проблемой, так как знаете что конкретно у Вас сломано. В таком случае сервису будет сложнее содрать с Вас деньги за дополнительные услуги или вовсе Вас обмануть! Как Вам такая ситуация? Автомобиль сломался далеко от сервиса, а поломка очень простая (например от вибрации выскочила фишка с датчика). Можно только представить сколько в таком случае этот копеечный сканер сэкономит Вам денег!
