Обгонная муфта генератора: что не знали конструкторы жигулей?

Как определить, что муфта вышла из строя

С обгонным элементом, по мнению некоторых экспертов, ресурс вырос примерно в 5 — 6 раз. Ушла вибрация (связанная с ослабление ремня), инерционная нагрузка на другие элементы в системе, стало заметно меньше шума. Одни плюсы!

Но стоит помнить что муфта не бесконечная, она как любой другой подшипник изнашивается и как правило ее сразу «клинит».

Чем чревато если ее заклинит? ДА собственно ременная передача превращается в обычную, как было лет так 20 – 30 назад, то есть нет нивелирования инерции, проскальзывания, ИНОС ремня увеличивается в разы. А если он у вас уже итак изношен (ведь зачастую пробег больше 100 тысяч), то есть очень быстро порвет. Кстати быстро умрет и его «натяжитель».

Первые признаки это:

• Ременная передача начинает прыгать. То есть если раньше все было ровно, то сейчас ее просто «колбасит», это не с чем не перепутать.
• Зачастую с утра начинается пронзительный свист или писк.
• Появляются щелчки «натяжителя»

После того как снимете проверка такая, стопорим якорь (можно сделать отверткой через верхнюю крышку). В одну сторону она вращаться не должна (стопор отверткой), а вот в другую должна легко вращаться. Если такого не происходит, вышла из строя. Смотрим подробное видео.

Однако есть и другая, менее распространенная поломка – когда муфта «не стопорится», а всегда крутится в обе стороны, то есть она практически не связывает якорь и внешнюю обойму. В этом случае диагностика намного сложнее, только при съеме генератора. Понять что дело именно в этом узле крайне сложно, но косвенной причиной будет недозаряд аккумулятора либо мерцание значка АКБ на панели приборов.

Если не сменить обгонный элемент? У вас так и будет рвать ремень через очень короткий промежуток времени, ведь якоря современных генераторов достаточно массивные. По утрам так и будет свист, будут проявляться непонятные вибрации.

Конструктивные особенности обгонной муфты

Существует много типов обгонной муфты. Однако, многие из них основаны на конструкции одного простейшего механизма: наружной и внутренней втулки.

Помимо двух основных частей, в обгонной муфте генератора есть и несколько других мелких, не менее важных частей. Обычно, они представляют собой два ряда с роликами. Первый ряд перемещается по внутренней части муфты и выполняет затормаживающую функцию. Второй ряд роликов представляет собой комплекс подшипников игольчатого вида.

Также есть и другие составляющие:

1. Пластмассовая крышка корпуса.

2. Специальная контактная пластинка, которая снабжается резиновым сальником.

3. Эластомеровая прокладка.

4. Профиль, имеющий шлицевое соединение.

5. Две втулки. Первая имеет специальную наклонную плоскость, вторая – представляет собой самую обычную втулку.

Примеры использования

Торцевые гаечные ключи и отвертки

Торцевые гаечные ключи, оснащенные храповым механизмом, ещё называют трещотками. В самом простом варианте конструкции в трещотку стовят по две собачки. Поворотом рычажка можно либо отворачивать гайку, либо её закручивать, не вынимая ключа на каждом обороте, как с обычным инструментом.

Торцевые гаечные ключи с храповым механизмом

Кабельные стяжки

Кабельные стяжки делают из пластика одной деталью. Собачка прижимается к зубчатой пластине силой упругости. После затягивания стяжка не ослабляется даже при очень большом усилии.

Храповой механизм кабельной стяжки

Противооткатные устройства

Изначально противооткатные устройства с храповым механизмом начали использовать на железной дороге в горах Пенсильвании, США, при перевозке угля примерно с 1846 года. Чтобы груженый состав по крутому склону не откатился назад в случае отказа двигателя паровоза, на вагонах устанавливались «собачки».

Позже эта схема нашла применение на американских горках, чтобы в случае отключения электричества поезд с любителями острых ощущений не покатился назад.

Противооткатное устройство тележки на американских горках

Лебедки

Лебедки – это механизм для перемещения предметов с помощью каната. Электрическую лебедку устанавливают во внедорожники, чтобы вытянуть из трясины застрявший автомобиль.

Чтобы натянутый трос не разматывался с барабана используют храповой механизм. Примеры его использования на ручных лебедках можно увидеть на этих фотографиях.

Храповой механизм в ручных лебедках

Обгонная муфта велосипеда

Обгонную муфту (англ. overrunning clutch) также называют муфтой свободного хода. Она позволяет предотвратить передачу крутящего момента от ведомого вала (колеса) к ведущему (на цепь и педали), если ведомый вал начинает вращаться быстрее. Например, после прекращения вращения педалей без муфты свободного хода колеса продолжали бы раскручивать цепь и педали, как это было в первых велосипедах. То же самое было бы при спуске с горки.

Впервые обгонную муфту с простейшим храповым механизмом запатентовал в 1869 году Уильям Ван Анден из Покипси, штат Нью-Йорк, США. В обгонной муфте Ван Андена храповик был встроен в ступицу переднего колеса велосипеда.

Примерная схема муфты свободного хода (обгонной муфты) с храповым механизмом Ван Андена

Почти все современные велосипеды – заднеприводные. Обгонная муфта в них встраивается в заднюю втулку или заднюю звездочку. Обгонные муфты с храповым механизмом издают характерный звук и их еще называют велотрещотками.

Пример работы муфты свободного ходаМуфта свободного хода с храповым механизмом в задней звездочке велосипеда

Обгонная муфта стартера автомобиля

Механизм свободного хода с храповиком используется в стартерах автомобилей как защитное устройство. Стартер – это механизм, который с помощью электромотора запускает двигатель внутреннего сгорания, вращая его коленвал через маховик.

Скорость вращения ведомого зубчатого колеса стартера невысокая – может быть около 3000 об/мин. После запуска двигатель на холостом ходу развивает около 1000 об/мин. Но передаточное отношения стартер-маховик из-за разности диаметров зубчатых колес может достигать значения 20:1. Т.е. запущенный двигатель на холостых оборотах может раскрутить электромотор стартера до 20 000 об/мин.

Чтобы стартер не вышел из строя после запуска двигателя на него ставят обгонную муфту.

Стартер автомобиля

Коробка передач автомобиля

В данном примере собачка храпового механизма используется для перевода автоматической коробки передач в режим парковки.

Храповик в автоматической коробке передач автомобиля

Снятие-установка инерционного шкива на авто Skoda Octavia-2

На Октавии обгонную муфту можно заменить на месте, не снимая генераторный узел, свободное пространство впереди позволяет добраться до нужного механизма. Выполняем операцию в следующем порядке:

• выключаем зажигание, в целях безопасности отсоединяем массовую клемму аккумулятора;
• снимаем бачок абсорбера вместе со шлангом, в первую очередь следует отсоединить штуцер патрубка;
• бачок вынимаем вверх, затем следует снять генераторный ремень, для этого ослабляем гайку 17 мм на натяжном ролике;
• специальное приспособление для снятия шкива имеет достаточно длинный шток и устанавливается в шлицы с перекосом, поэтому лучше ключ модернизировать – заменить его на шестигранную биту;
• закрепив приспособление на шкиве, пытаемся открутить муфту.

Когда ОМГ закручена очень туго, приходится снимать и разбирать генератор, зажимать его в тиски, другого выхода здесь нет. Установка муфты производится в обратной последовательности, очень туго ее затягивать необязательно. Еще нужно не забыть поставить защитный колпак, если этого не сделать, вовнутрь механизма попадет влага и грязь, детали быстро заржавеют и выйдут из строя.

Как поменять — отремонтировать своими руками

Ничего сложного — нам нужно ослабить ремень, снять генератор и демонтировать муфту. Сложности могут заключаться только в том – как ее открутить, зачастую она прикручена болтом «ТОРЕКС» (биты обозначаются как «T»), а насадки достаточно редкие, однако в больших профессиональных наборах они точно есть. Просто откручиваем и ставим новую, проще — простого.

ОТРЕМОНТИРОВАТЬ старую, почти не возможно (хотя конечно есть энтузиасты), это как ремонтировать старый изношенный подшипник. Нужно менять сами ролики, стопорные элементы, ну и обоймы. Как мне кажется — ремонт будет примерно по стоимости новой муфты.

Кстати когда будете ее менять, ОБРАЩАЙТЕ внимание на пластиковую крышку, которая закрывает все внутренности. Если ее не поставить грязь, влага намного быстрее попадут внутрь и быстрее разрушат механизм

Собственно сколько стоит оригинальный обгонный механизм? Здесь как обычно большой разбег от класса модели автомобиля (беру оригинальные запчасти):

«B – C» класс – цена вопроса в 2000 – 3000 рублей

«D» класс – 3000 – 4000 рублей

Представительский класс – от 6000 до 12000. НО нужно понимать там очень объемные генераторы.

Также в бюджет желательно заложить еще и новый ремень, натяжитель и другие ролики приводов.

Конечно, можно сэкономить на запчастях и скажем взять неоригинальную. НО стоит понимать что намного дешевле он стоить не будет, если у авто среднего класс все равно придется отдать около 2000, есть конечно варианты по 700 – 1000, но это «голимый» Китай сделанный не пойми из чего и не пойми сколько он будет работать.

Статья о неполадках в работе обгонной муфты генератора автомобиля: принцип работы детали, типичные неисправности, процесс замены. В конце статьи — видео о том, как проверить муфту.

• Что такое муфта генератора: виды и конструктивные особенности
• Обгонная муфта: принцип работы
• Типичные неисправности механизма свободного движения и методы их диагностики
• Пошаговая инструкция по замене механизма свободного движения
• Видео о том, как проверить муфту

Из-под капота часто слышатся посторонние звуки, по характеру которых можно определить вид возникшей неисправности. Одним из таких характерных шумов является потрескивание, аналогичное треску электричества. Связан такой шум с выходом из строя генератора или одной из его частей – муфты. Что это за деталь, как понять, что ресурс муфты выработан, и запчасть нуждается в замене?

Замена своими руками

Для обеспечения заявленного производителем эксплуатационного ресурса обгонная муфта комплектуется защитной крышкой. Если владелец/сотрудник сервиса забыл ее поставить или она слетела в процессе использования, проникающая внутрь обойм грязь/пыли может заклинить ролики.

Инструмент

Справится с откручиванием заклиневшей муфты обгонной поможет специальная головка. Цена вопроса 170 – 500 рублей, существует несколько вариантов оснастки:

• c зубьями на конце в средней части и присоединительным квадратом 1/2» для VW, Skoda, Mercedes, Ford, BMW, Audi и неоторых других авто
• шестигранником на 17 и головкой присоединительной на 10 для Toyota и некоторых других азиатских и шестигранник для муфты генератора машин концерна VAG

Как заменить муфту генератора

Обгонную муфту в случае неисправности можно заменить самостоятельно. Однако нужно иметь в виду, что понадобиться специальный ключ. Его можно приобрести в любом автомобильном магазине. Он представляет собой короткую штангу с насадкой типа Torx или в виде шестигранника. На противоположном конце ключа расположена головка для воротка, которая предназначена для удержания от проворачивания шкива.

Для проведения процедуры требуется выполнить следующие действия:

• снять генератор;
• с помощью ключа открутить муфту;
• установить на ее место новую, зафиксировать;
• смонтировать генератор обратно.

В некоторых случаях снимать генератор совсем не обязательно. Это нужно делать только в ситуациях, когда головка ключа не пролезает к муфте.

автомобильный навигатор

Снятие и замена обгонной муфты генератора

Несмотря на то, что внешне обычный генераторный узел с усовершенствованным мало чем отличаются, методика их демонтажа несколько иная. В некоторых моделях механизм свободного хода снять крайне тяжело в силу того, что между кузовом автомобиля и самим генератором настолько маленькое расстояние, что ключом попросту невозможно подобраться. Нередки случаи проблем с крепежными элементами, часто даже WD-40 не помогает. Для решения подобного рода задач профессиональные автомеханики рекомендуют пользоваться спецключом, состоящим из двух съёмных частей.

Замена механизма на SsangYong Kyron 2.0

Для демонтажа обгонной муфты на внедорожнике SsangYong Kyron с мотором 2.0 необходимо вооружиться спецключом Force 674 T50х110мм. Ключ состоит из шлица типа Torx, который пригодится во время снятия роликов, и насадки с наружным многогранником. С другой стороны имеется шестигранник под дополнительный ключ для освобождения крепежных элементов.

Рекомендуется придерживаться следующего порядка работы:

1. На первом этапе необходимо демонтировать защиту двигателя и снять кожух вентилятора.
2. Вороток Torx 8 следует упереть в кузов и с помощью изогнутого накидного ключа на «17» открутить муфту.
3. После освобождения детали смазать резьбу и посадочное место.
4. Смазать подшипники, втулки натяжителя и ролик.
5. Произвести сбор узла в обратной последовательности.

После окончания работы важно установить на место защитный колпак

Снятие и установка обгонной муфты на Volvo XC70

Появление постороннего звука и вибрации на автомобиле Volvo XC70 во время низких оборотов является первым симптомом, сигнализирующем о необходимости проведения диагностики инерционного шкива и, возможно, его замены. Для проведения быстрой и эффективной процедуры снятия и замены конструктивного элемента на этой машине необходимо проделать следующее:

1. Вооружиться специальной головкой ATA-0415.
2. Демонтировать приводной ремень, снять генератор.
3. Труднодоступный болт легко освобождается головкой и пневмогайковертом.
4. Устанавливается новая деталь (INA-LUK 535012110).
5. Смазать детали, собрать в обратной последовательности.

На этом работу по демонтажу и последующей установке нового механизма можно считать завершенной. В случае надобности также одновременно осуществляется замена подшипников.

Замена механизма на Kia Sorento 2.5

В качестве нового экземпляра обгонной муфты для Kia Sorento 2.5 подходит шкив от одной из самых известных компаний по производству деталей для авто – INA. Цена на деталь колеблется в районе от 2000 до 2500 тысяч рублей

Также важно вооружиться спецключом – Auto Link 1427 стоимостью 300 рублей

После того, как все необходимые инструменты и вспомогательные материалы под рукой, можно приступать к работе:

1. Освободить кронштейн декоративной крышки двигателя.
2. Демонтировать «фишку» и снять плюсовую клемму.
3. Отсоединить всевозможные трубки: вакуумную, подачи и слива масла.
4. Ключом на «14» освободить два болта крепления генератора.
5. Открутить все стягивающие болты.

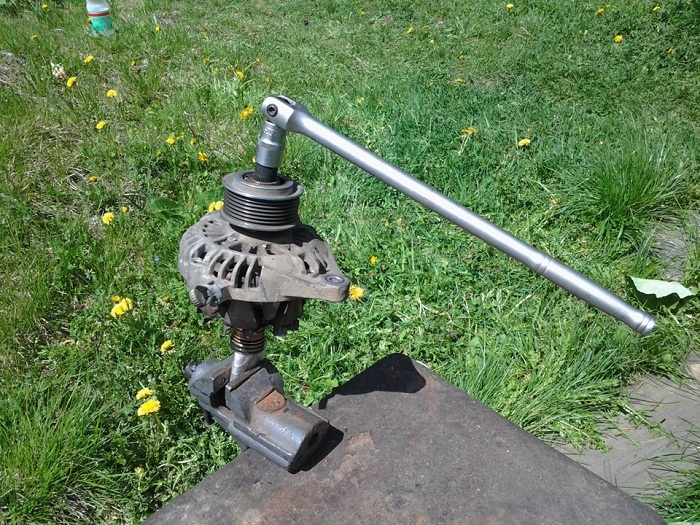

6. Зажать ротор в тисках, предварительно заготовив прокладки.
7. С помощью головки и длинного воротка демонтировать шкив с вала.

После чего производится замена вышедшего из строя механизма. Далее необходимо всё это дело собрать и установить обратно на свое место. Но, помешать в этом могут подпружиненные щетки. Чтобы справиться с задачей следует открутить вакуумный насос и обнаружить отверстие напротив щеточного узла. Щетки поджимаются и фиксируются в отверстии характерным звуком.

Обрыв ротора

Преждевременный износ ремня, конечно, вещь неприятная. Однако это не основная причина использования обгонной муфты. Есть куда более существенная поломка зависящая от неравномерного вращательного движения. Обрыв ротора генератора вследствие резкой остановки вала — это куда более тяжкий урон не только автомобилю, но и карману автовладельца. При резкой остановке двигателя тяжелый ротор мощных генераторов под воздействием иннерции часто срывает и итогом этому становится обрыв его обмотки. Такая поломка неизбежно ведет к замене ротора, а это является одной из самых дорогостоящих операций в процессе ремонта генератора. Если генератор Вашего автомобиля оборудован обгонной муфтой — мы не рекомендуем ее замену на обычный шкив, хоть и такую операцию выполнить возможно. Замена ротора генератора обойдется гораздо дороже.

Замена обгонной муфты генератора

Для начала следует пояснить два момента. Первый – муфта является узлом не разборным и не подлежит ремонту. Поэтому, любые попытки ее починить, скорее всего, обернутся провалом и могут стать причиной ее заклинивания. Второй момент – если шкив генератора имеет простую гайку, то это не обгонная муфта, а самый обыкновенный шкив. Гайка муфты имеет специальную крышку, которая защищает ее и механизм муфты от попадания инородных частиц и влаги.

Чтобы снять муфту, ослабьте ремень генератора с помощью регулировочной планки и открутите гайку крепления муфты. Для этого применяйте головку, так как простым ключом подлезть практически невозможно.

После снятия муфты, установите новый механизм. При монтаже старайтесь не применять ударных инструментов, так как это может стать причиной заклинивания, которое негативно скажется на ремне. Если она идет слишком туго, то используйте мягкую прокладку между молотком и муфтой.

На этом замена муфты завершается. Проверить ее работу можно, покрутив ее в разные стороны. Как правило, исправная муфта вращается только в одну сторону, а в другую она вращается вместе со шкивом генератора.

https://youtube.com/watch?v=gnfwWKjo7jU

Для чего нужна обгонная муфта

В современных автомобилях очень много различных периферийных электрических и электронных устройств, которые раньше конструкция транспортного средства не предусматривала. Это и кондиционер, и система инжекторного впрыска топлива, и электронный блок управления. Вполне естественно, что потребление электрического тока бортовой сетью существенно увеличилось – его стало требоваться больше. А чтобы вырабатывать больше электричества, нужен генератор больших размеров.

Тут-то и кроется корень проблемы. Для вращения более тяжелого ротора необходимо куда большее усилие. Однако двигатель работает неравномерно: присутствуют небольшие паузы. Они обусловлены сутью функционирования цилиндров. Невооруженным глазом их не заметить – продолжительность составляет всего несколько миллисекунд. Но на работе генератора они сказываются:

• из-за неравномерной нагрузки на передаточный ремень он быстро изнашивается;
• по причине неравномерного вращения ротора возможны скачки напряжения в бортовой электросети.

Таким образом, после того, как генераторы стали более мощными и тяжелыми, возникла потребность в стабилизации их работы. В качестве детали, которая предназначена для того, чтобы сделать вращение более ровным, стали использовать обгонную муфту. На самом деле это далеко не новое изобретение. Она широко применяется в велосипедах для того, чтобы педали не вращались во время движения по инерции. Теперь ее стали применять и в автомобилях. Ранее она тоже в них использовалась, только устанавливали ее не в генератор, а в стартер.

обгонная муфта

Как поменять — отремонтировать своими руками

Ничего сложного — нам нужно ослабить ремень, снять генератор и демонтировать муфту. Сложности могут заключаться только в том – как ее открутить, зачастую она прикручена болтом «ТОРЕКС» (биты обозначаются как «T»), а насадки достаточно редкие, однако в больших профессиональных наборах они точно есть. Просто откручиваем и ставим новую, проще — простого.

ОТРЕМОНТИРОВАТЬ старую, почти не возможно (хотя конечно есть энтузиасты), это как ремонтировать старый изношенный подшипник. Нужно менять сами ролики, стопорные элементы, ну и обоймы. Как мне кажется — ремонт будет примерно по стоимости новой муфты.

Кстати когда будете ее менять, ОБРАЩАЙТЕ внимание на пластиковую крышку, которая закрывает все внутренности. Если ее не поставить грязь, влага намного быстрее попадут внутрь и быстрее разрушат механизм

Возможные неисправности

Чаще всего обгонная муфта страдает от следующих неисправностей.

• Поломка шкива. Внутренняя часть этого элемента конструкции перестает зацепляться со стопорными роликами полностью или частично. В результате генератор перестает вращаться или существенно ослабляет свое вращение.
• Износ пружины. Неисправность может возникнуть на многодисковых муфтах, конструкция которых подразумевает наличие пружины. Если она изнашивается, сила, с которой прижимаются друг к другу диски устройства, уменьшается. В результате энергия с передаточного ремня на ротор передается не в полном объеме, напряжение в бортовой сети транспортного средства становится меньше.
• Поломка обгонного механизма. Стопорные ролики тоже могут выйти из строя. Это может выражаться как в их неспособности уйти в пазы или повернуться, обеспечив свободное вращение, так и в постоянном нахождении в подобной позиции. Результат – или постоянное вращение генератора, или полное отсутствие такового. Также возможны промежуточные варианты.
• Износ. При пробеге транспортного средства свыше 100 000 километров муфта попросту изнашивается. Каждый из ее элементов в силу этого начинает функционировать хуже. Результат – ненормальная работа генератора.

О неисправности детали могут свидетельствовать следующие симптомы:

• посторонние звуки, доносящиеся из генератора;
• генератор совсем не работает;
• при работе двигателя на высоких оборотах можно услышать характерный свист;
• при запуске или остановке мотора доноситься отчетливый треск;
• при передвижении на небольшой скорости можно ощутить вибрацию (также нередко она возникает при включении кондиционера);
• в бортовой электросети автомобиля резко меняется напряжение.

Муфта не ремонтируется, вследствие чего осуществляется ее полная замена.

Производители инерционных шкивов

Кроме оригинальных запчастей наиболее распространенными считаются муфты INA и Ruville, качество деталей данных фирм вполне приемлемое. в создании обгонных муфт, впервые инновационное решение она представила миру в 1995 году. Кроме этих производителей запасные части также выпускают:

• Febi;
• LUK;
• Valeo;
• Cargo;
• LYNX;
• Bosch;
• TIMMEN;
• SKF.

В зависимости от завода-изготовителя и модели авто стоимость инерционного шкива может колебаться в пределах от 1300 до 9000 рублей. Кстати, ОМГ разработаны и для автомобилей АвтоВАЗ – муфты для ВАЗ-2110 производятся под брендом Eldix, цена запчасти в 2017 году – примерно 1700 рублей, в комплекте с обгонным механизмом поставляется заглушка.

Устройство обгонной муфты

Основное назначение обгонной муфты в прекращении передачи крутящего момента ведомым валом вещущему, если первый имеет обороты выше, чем второй. Таким образом в парной работе двух механизмов появляется более плавное сцепление, что не только положительно сказывается на приводных механизмах, но и на состоянии и, соответственно, на длительности работы самого генератора, поскольку в работе отсутствуют элементы жесткого сцепления и соответственно различного рода рывки. Устройство обгонной муфты напоминает велосипед. В то время когда педали остановлены, колеса продолжают вращаться в заданном направлении. Муфта имеет два контура (две обоймы) внешний и внутренний. Внешняя обойма соединена со шкивом, внутренняя с валом генератора. Мягкость взаимного вращения и стопорные функции обеспечивается роликами (игольчатыми подшипниками) расположенными в два ряда. Первый ряд перемещается по внутренней обойме и выполняет роль стопорного механизма, второй выполняет роль игольчатого подшипника.

Выбор нового механизма

• VIN-коду;
• Параметрам автомобиля (марка, модель, год, двигатель);
• Каталожному номеру запчасти.

Практика успела показать, что в покупке оригинальной запчасти нет необходимости. Обгонные муфты для первичной комплектации автомобилей производит ограниченное число фирм. Они же представлены и на вторичной рынке. На вторичном рынке их продукция реализуется под именами собственных брендов. Хоть качество неоригинальных запчастей может немного уступать качеству оригиналов, их стоимость оказывается намного более демократичной

Стоит обратить внимание на обгонные муфты под именами таких брендов:

• Valeo (Франция);
• INA (Германия);
• Gates (США);
• Magneti Marelli (Италия);
• LUK (Германия).

Более дешевые, но при этом не настолько качественные аналоги предлагают WAI (США), Nipparts (Нидерланды), ERA (Италия), ZEN (Бразилия), Lynxauto (Япония). Особенно распространены муфты от Lynxauto, однако многие покупатели сходятся во мнении о том, что это далеко не японский продукт – качество запчастей данного бренда может сильно варьироваться. Мы рекомендуем покупать муфты от производителей, которые одновременно являются конвейерными поставщиками. При покупке автозапчасти имеет смысл проверить каждое изделие на предмет механических дефектов, а также посмотреть страну производства (в случае упаковщиков страна может отражать качество изделия).

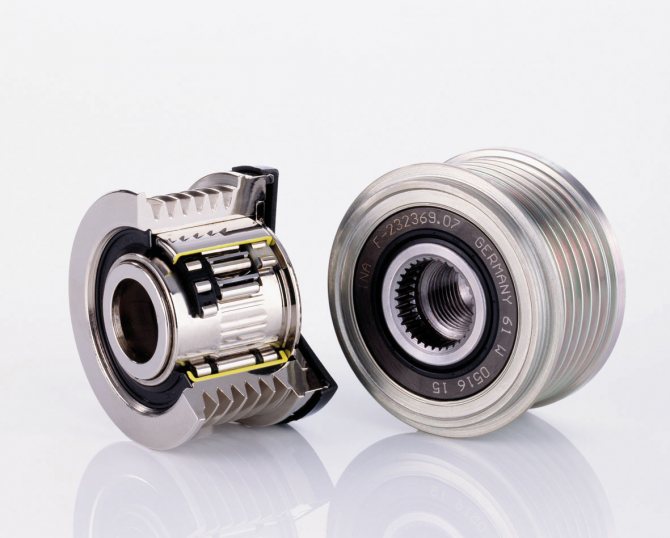

Конструкция муфты обгонной

В отличие от классического шкива генератора принцип работы муфты обгонной гораздо сложнее:

• внутренняя обойма запрессована на вал генератора
• наружная обойма неподвижна относительно шкива
• ролики находятся между обоймами в несколько рядов
• при разгоне генераторного якоря коленчатым валом ролики перемещаются вверх за счет центробежной силы, зацепление становится жестким, указанные валы вращаются с одинаковой скоростью
• в момент сжатия топливной смеси в цилиндрах воспламенения нет, коленвал начинает запаздывать во вращении относительно набравшего инерцию за счет массы якоря вала генератора
• внутренняя обойма начинает обгонять внешнюю, ролики падают вниз, сцепление узла разъединяется

Рис. 7 Конструкция муфты обгонной

После очередного воспламенения в камерах сгорания порции топливной смеси цикл повторяется многократно.

Храповые и фрикционные устройства синхронизации вращения подразделяются на несколько типов:

• радиально замкнутые
• с осевым замыканием
• ленточные модификации
• муфты с пружинными механизмами
• клиновые обгонные муфты

В легковых машинах чаще применяются именно клиновые муфты обгонные из-за простой конструкции и низкой себестоимости изготовления. Помимо двух рядов роликов и пары обойм в конструкцию входят детали:

• шлицевой профиль для установки и демонтажа муфты
• эластичная прокладка
• полимерная крышка
• пластина контактная, в которую вмонтирован сальник

Без крышки эксплуатация устройства синхронизации вращения запрещена категорически.

Как определить, что муфта вышла из строя

С обгонным элементом, по мнению некоторых экспертов, ресурс вырос примерно в 5 — 6 раз. Ушла вибрация (связанная с ослабление ремня), инерционная нагрузка на другие элементы в системе, стало заметно меньше шума. Одни плюсы!

Но стоит помнить что муфта не бесконечная, она как любой другой подшипник изнашивается и как правило ее сразу «клинит».

Чем чревато если ее заклинит? ДА собственно ременная передача превращается в обычную, как было лет так 20 – 30 назад, то есть нет нивелирования инерции, проскальзывания, ИНОС ремня увеличивается в разы. А если он у вас уже итак изношен (ведь зачастую пробег больше 100 тысяч), то есть очень быстро порвет. Кстати быстро умрет и его «натяжитель».

Первые признаки это:

• Ременная передача начинает прыгать. То есть если раньше все было ровно, то сейчас ее просто «колбасит», это не с чем не перепутать.
• Зачастую с утра начинается пронзительный свист или писк.
• Появляются щелчки «натяжителя»

После того как снимете проверка такая, стопорим якорь (можно сделать отверткой через верхнюю крышку). В одну сторону она вращаться не должна (стопор отверткой), а вот в другую должна легко вращаться. Если такого не происходит, вышла из строя. Смотрим подробное видео.

Однако есть и другая, менее распространенная поломка – когда муфта «не стопорится», а всегда крутится в обе стороны, то есть она практически не связывает якорь и внешнюю обойму. В этом случае диагностика намного сложнее, только при съеме генератора. Понять что дело именно в этом узле крайне сложно, но косвенной причиной будет недозаряд аккумулятора либо мерцание значка АКБ на панели приборов.

Если не сменить обгонный элемент? У вас так и будет рвать ремень через очень короткий промежуток времени, ведь якоря современных генераторов достаточно массивные. По утрам так и будет свист, будут проявляться непонятные вибрации.

Принцип работы и назначение обгонной муфты

Примерно, 30 лет назад конструкция автомобилей заметно отличалась и ни о какой обгонной муфте генератора никто не знал.. Совершенство этих транспортных средств наступало постепенно и это касалось многих деталей. Если сравнивать автомобили двух эпох, можно заметить разницу между износом ремня генератора. К примеру, на старом автомобиле, с тонким ремнем генератора, последний служит очень малое время. После чего, была заметна растяжка ремня и его последующий разрыв. Это было абсолютно нормальным явлением и ему не уделялось большого значения. Тем не менее, время идет, а требования к автомобилям возрастали, необходимо было устройство, которое снизит износ ремня генератора и увеличит его срок службы.

Для начала, постараемся разобраться, почему ремень генератора изнашивается так быстро. Дело в том, что коленчатый вал имеет неравномерное вращение. Число оборотов коленвала постоянно меняется и зависит от положения акселератора.

Вместе с ним, меняется и крутящий момент, передаваемый на шкив генератора посредством ремня. В отличие от коленчатого вала, шкив генератора вращается по инерции, которая имеет свойство снижаться только через некоторое время. Так, например, при замедлении числа оборотов коленвала, уменьшенный вращающий момент на шкив передается ни сразу. Вначале, шкив вращается с прежним моментом, в то время как ремень уже затормаживается. Таким образом, между ремнем и шкивом коленвала возникает трение, которое поднимает температура ремня привода. При повышении температуры, повышаются и эластичные свойства, которые растягивают и обрывают ремень.

Чтобы избежать этого неприятного момента, конструкторы разработали механизм, который получил название – обгонная муфта генератора. Этот конструктивный элемент электрической машины состоит из двух важных составляющих:

• Внутренняя обойма. Данный элемент имеет жесткую связь с валом ротора.
• Внешняя обойма (или, как ее еще называют, наружная). Внешняя обойма идет в зацепление со шкивом генератора.

Для того, чтобы понять, как работает весь узел, необходимо иметь представление о работе стартера двигателя. На внутренних частях обеих обойм имеются ролики, которые взаимодействуют друг с другом. Когда коленчатый вал набирает обороты, ролики входят в зацепление и наружная муфта передает один и тот же крутящий момент на ротор генератора. Таким образом, разгон происходит равномерно, без каких-либо остановок.

Как только обороты двигателя снижаются (например, происходит торможение двигателем), ролики обойм разъединяются и внутренняя, вместе с валом, продолжает вращение с той же скоростью, в то время как, наружная снижает свое число оборотов. Это явление обеспечивает раздельное перемещение ремня и вращение шкива генератора, в связи с этим, снижается нагрузка, создаваемая на ремень, а значит, снижается его износ.
