Как сделать обманку лямбда-зонда своими руками

Механическая обманка лямбда-зонда

Любой автомобильный катализатор представляет собой банку глушителя с расположенными в ней металлическими или керамическими сотами с напылением из драгоценного металла (золото, платина и т. д.). Благодаря реакции окисления выпускные газы, проходя через такое устройство, очищаются от вредных примесей, снижается уровень токсичности выхлопа.

Каталитический нейтрализатор (КН) работает в условиях высоких температур, поэтому его ресурс относительно небольшой. Срок службы детали дополнительно сокращается при использовании некачественного топлива – соты забиваются нагаром, образующимся в результате неполного сгорания топливной смеси. Покупка нового КН обходится достаточно дорого, а так как менять его приходится довольно часто, многие собственники авто стараются избавиться от этого элемента выпускной системы, установив пламегаситель или стингер.

Простое удаление КН имеет побочное явление: на автомобилях с моторами Евро-4 и выше датчик кислорода, установленный за катализатором, фиксирует превышение нормы токсичности выхлопа, в результате на панели приборов загорается лампа Check Engine. Есть три способа избавиться от ошибки:

• установить дополнительную механическую проставку;
• внести изменения в электрическую схему кислородного датчика;
• перепрограммировать блок управления двигателем.

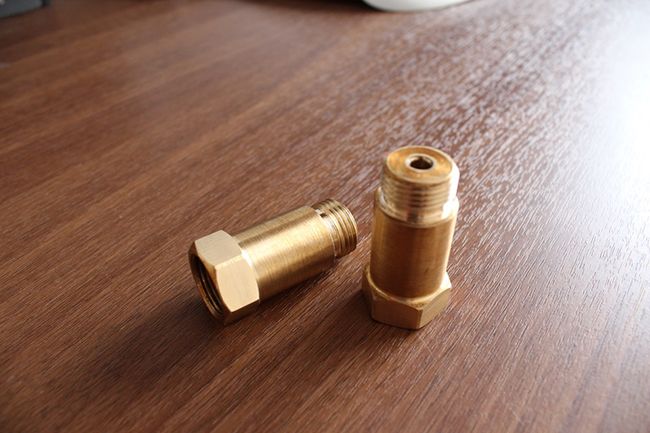

Механическая обманка представляет собой металлическую втулку определенной длины, с отверстием небольшого диаметра внутри. Также во внутренней части этого приспособления находится керамическая крошка с каталитическим покрытием. По сути, втулка представляет собой мини-катализатор, но здесь происходит очистка только тех отработанных газов, которые попадают на кислородный датчик. Следует отметить, что существует и простые обманки, выполненные в виде обыкновенной втулки с отверстием, внутри которой нет никаких элементов. Изготовить элементарную проставку может любой токарь, в этом случае не обязательно покупать фабричное изделие. Преимущества подобных устройств:

• недорогая цена (в среднем от 400 до 1000 рублей);
• легкость в монтаже;
• надежная и простая конструкция.

Однако, у механической обманки есть и свои недостатки – на некоторых моделях авто установить приспособление не удается (не хватает места в силу конструктивных особенностей), приспособление не всегда дает нужный эффект (ошибка полностью не исчезает). Еще нужно заметить, что на машинах с двигателями Euro-5 электронную систему с помощью дополнительной проставки обмануть не получается, Check Engine здесь все равно продолжает загораться.

Что делать с катализатором

Даже если вы избавились от постоянного горящей «ошибки», перерасхода топлива и нестабильности в работе двигателя благодаря эмуляции катализатора, не забывайте, что оставлять его в таком состоянии нельзя. Оплавленный или забитый каталитический нейтрализатор обязательно будет мешать отводу отработанных газов, создавая им серьезное сопротивление. Это, естественно, скажется на работе двигателя.

Что же делать? Здесь есть два решения: снять катализатор, удалить (выбить) из него блок-носитель и установить обратно, или же приобрести и поставить на его место стронгер (пламегаситель). В первом случае вы не потратите ни копейки, но звук работающего двигателя существенно усилится. Если же поставить пламегаситель, звук усилится незначительно, а его конструкция дополнительно позволит охладить выхлопные газы, прежде чем они попадут в глушитель.

Как функционирует кислородный датчик?

Чтобы сделать обманку лямбда зонда, не помешает разобраться, как он работает и взаимодействует с контроллером. Есть один существенный момент: применение всякого рода имитаторов вместо штатного датчика О2 далеко не всегда дает положительный результат. Это станет понятно при более подробном изучении работы элемента.

Чтобы обеспечить полное сгорание топлива в цилиндрах, контроллер, управляющий форсунками, должен смешать его с воздухом в оптимальных пропорциях. Теоретически для сжигания 1 см3 бензина потребуется 14,7 см3 воздуха, чье количество определяется датчиком ДМРВ. «Видя» таким способом расход воздуха, электронный блок дозирует подачу горючего форсунками.

Другое дело, что контроллер не может «видеть» как сгорает топливо на самом деле, если не задействовать лямбда зонд, устанавливаемый на выходе отработанных газов в выхлопном тракте. Его задача — оценивать количество кислорода, оставшегося в выхлопе авто и информировать об этом блок управления посредством электрических сигналов, а тот делает соответствующие выводы:

1. Большой объем остаточного кислорода свидетельствует о бедной топливовоздушной смеси. Контроллер увеличивает подачу горючего, доводя ее до нормы.
2. Если кислорода в отработанных газах мало, то смесь слишком обогащена и долю бензина в ней нужно уменьшить, что и делает контроллер.
3. Когда сигналы от датчика О2 становятся некорректными либо пропадают вовсе (при выходе из строя), электроника переходит в аварийный режим, подавая горючее в соответствии с заложенной программой.

Лямбда зонд — элемент довольно чувствительный и выходит из строя спустя 40-80 тыс. км пробега в зависимости от условий эксплуатации, состояния двигателя и качества применяемого топлива. О неполадках датчика свидетельствуют такие признаки:

• на приборной панели загорается табло «Check Engine»;
• расход бензина возрастает, его величина зависит от заложенной программы (прошивки);
• из выхлопной трубы идет черный дым;
• появляется нестабильная работа на холостом ходу, вплоть до остановки силового агрегата.

В автомобилях, чьи топливные системы соответствуют нормам EURO 4 и выше, кислородных датчиков уже два. Первый стоит сразу на выходе из двигателя, второй – после каталитического нейтрализатора. Электроника ориентируется на показания обоих элементов и готовит топливовоздушную смесь более точно.

Мастерами – умельцами практикуется 2 способа «обмана» контроллера при неисправностях лямбда зонда либо нейтрализатора выхлопных газов:

• механический, с помощью металлической втулки;
• электронный.

Первым делом стоит разобраться, как обойти аварийный режим механическим путем.

Механическая обманка катализатора выхлопной системы своими руками

В таблице были представлены два вида «механики». Область их применения разная, различны конструкция и принцип действия.

Вариант №1: ввертыш с отверстием малого диаметра

Так называемые «пустые» механические эмуляторы подходят для узкой серии автомобилей с ЕВРО 3. Ориентировочно, это иностранные машины до 2004 года выпуска и отечественные – до 2011.

Принцип работы

Функция втулки – изолировать лямбду от прямого потока газов, в котором много кислорода. Через мелкое же отверстие на сенсор попадает лишь малая его часть, но достаточная для того, чтобы датчик ответил ЭБУ кондиционным сигналом.

Как сделать

Втулка вытачивается на токарном станке согласно представленному чертежу

Принимайте во внимание только конфигурацию и диаметр отверстия, связывающего датчик с выпускным трактом (1,5-2 мм). Остальные размеры необходимо корректировать, снимая фактические длины крепления лямбды на конкретном автомобиле

К примеру, только габаритная длина может колебаться в пределах 40-100 мм.

Температура в месте фиксации показаний составляет порядка 300…400°C, поэтому в качестве материала сойдет сталь или латунь. Заготовка – пруток.

Куда ставится

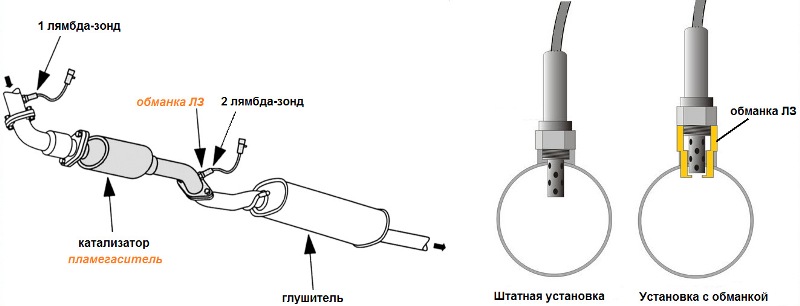

Деталь ввинчивается во выпускной тракт вместо второго лямбда-зонда. Датчик кислорода не выбрасывается, а закручивается в уже ввинченную втулку, и подключается к колодке.

Вариант №2: втулка с миникатализатором

Подходит для машин любого экологического класса ЕВРО.

Как работает

Идея решения состоит в том, чтобы очищать выхлоп только для датчика кислорода. Технически это выглядит так: компактный каталитический нейтрализатор с платиной, палладием и родием запрессован во втулочку.

Когда конструкция работает в сборе, газы, заходя в резьбовую вставку, сначала проходят соты, а затем попадают на кислородный сенсор. Он фиксирует уменьшение содержания кислорода, и ЭБУ воспринимает ситуацию в выхлопной как штатную.

Технология изготовления

Самостоятельно изготовить тяжело ввиду труднодоступности малогабаритных копий катализаторов. В остальном технология мало чем отличается от указанной в варианте №1. Работы ведутся на токарном станке, размеры на чертеже проставляются после предварительного замера резьбы сенсора и посадочного места под него.

Как установить

Технология монтажа идентична методике изложенной в варианте №1: выкрутить датчик кислорода и ввинтить его в переходную втулку. Сборочную единицу вкрутить в трубу выпуска.

Для чего нужна обманка

К сожалению не все датчики обладают точным алгоритмом работы. Многие из них являются попросту бракованными или вовсе – выходят из строя в неподходящий момент. При отказе работы лямбда зонд, ЭБУ перестает принимать от него сигнал и переводит мотор в аварийный режим работы. Количество топлива и воздуха перестает регулироваться и выводится на одно установленное значение. При этом, расход топлива заметно увеличивается, а цилиндры загрязняются несгоревшими излишками. Такой режим предназначен для того, чтобы добраться до станции технического обслуживания и длительная эксплуатация автомобиля во время отказа датчика не рекомендуется.

Многие современные автомобили оснащаются двумя датчиками, которые устанавливаются по разные стороны катализатора. Такое решение позволяет оценить правильную работу выхлопа, так как данные с датчиков должны различаться в обязательном порядке. Если они работают одинаково или один из них просто отказывает – на панели приборов загорится всем знакомый значок Check Engine.

Казалось бы, все просто – нужно просто заменить неисправный элемент и вывести двигатель в нормальный режим работы. Многие водители не делают этого из-за большой цены датчика. Если отечественные некачественные запчасти имеют куда более доступную цену, то хорошие зарубежные аналоги стоят очень дорого. На помощь приходят устройства, которые позволяют обойти датчик и спасти двигатель. Все эти устройства применяются в случаях, когда на выхлопе стоят два лямбда зонд и один из них начинает работать  большими погрешностями или выходит из строя. Также актуальны эти обманки и при неисправностях катализатора.

Виды обманок

Игнорировать поломку ЛЗ никак не получится. Если ДК работает некорректно или вовсе отключился, функционирование двигателя нарушается, и он переходит в аварийный режим. Чтобы этого не произошло, надо поставить обманку — самодельную или покупную. Опытные автомобилисты предпочитают делать обманку своими руками.

Обманки имеются в продаже, но обходятся они дороже самодельных. Это особенно касается электронных — механические стоят дешевле. Бывает, что нужную запчасть трудно найти, в этом случае также приходится делать ее своими силами.

Механические

Их часто называют «ввертышами». Материал изготовления — бронза и сталь. Внутри «проставка» заполнена порошкообразной керамикой со специальным катализирующим покрытием. Из-за втулки газы быстро сжигаются, возникает разница в импульсах 1-го и 2-го датчиков.

Если автомобилист умеет обращаться с токарным станком, он может выточить втулку сам, если нет — заказать токарю. Он за небольшую плату выточит деталь по чертежу. Втулка готова к эксплуатации, но лучше заполнить ее керамическим порошком. Найти его несложно.

Чтобы сделать втулку, понадобится:

• заготовка;
• отвертка;
• гаечные ключи.

Самодельная и купленная механическая обманка (МО) устанавливаются одинаково:

1. Поставьте авто на эстакаду.
2. Отсоедините клемму «минус» на аккумуляторе.
3. Выкрутите ДК и поставьте вместо него втулку.
4. Во втулку вкрутите датчик.

Потребность в услугах токаря снижает привлекательность создания самодельной МО. Если у автомобилиста нет токарных навыков и доступа к станку, по стоимости разница получается незначительной.

На заметку!

Обычно МО ставят на первый ДК, стоящий ближе к коллектору: он более чувствительный.

Как только будет поставлена обманка ДК, ошибка «Check Engine» исчезнет. Если этого не случилось, придется искать другой способ решения проблемы.

Электрические

Второй способ устранения проблемы с ДК — создание электронной обманки (ЭО) по специальной схеме. Так как ЛЗ посылает сигналы на контроллер, ЭО, подключенная к проводам, идущим от датчика к разъему, позволяет нивелировать чувствительность системы. В этом случае, несмотря на неисправность ЛЗ, мотор продолжит корректную работу.

Место установки ЭО определяется моделью авто. Например, ее местом установки может быть моторный отсек, торпеда или пространство между сиденьями.

ЭО — это микропроцессор в одном кристалле. Он анализирует процессы, протекающие в катализаторе. А получив и обработав информацию от первого ДК, трансформирует их в показатели второго ДК и отправляет на ЭБУ авто сигнал, необходимый для корректной работы мотора.

Для самостоятельной установки ЭО понадобится:

• схема подключения ЛЗ;
• паяльник с максимально малым жалом;
• припой;
• канифоль;
• конденсатор на 1 мкФ, неполярный;
• резистор на 1 Мом;
• нож;
• изолента.

Прежде чем приступать к монтажу электросхемы, необходимо разобраться в количестве и цвете проводов, идущих на ЛЗ. В авто бывает от 2 до 4 проводов. Количество зависит от наличия дополнительного нагрева.

Обычно попадаются датчики с 4 контактами. Из них 2 ответственны за нагрев. Их во время монтажа трогать не нужно. Для установки потребуются 2 провода — масса и контакт. Обычно в интернете на схемах указывается цвет проводов, но он может не совпасть с их окраской в каком-то конкретном автомобиле. Поэтому надо ознакомиться с индивидуальной схемой и найти нужные провода.

Порядок монтажа обманки на ЛЗ:

1. Отсоедините клемму «минус» на аккумуляторе.
2. В сигнальный провод впаяйте резистор. Для этого разрежьте его ножом и разместите в разрыве сопротивление с помощью паяльника.
3. Найдите массу и сигнальный провод и впаяйте между ними конденсатор.
4. Все полученные соединения заизолируйте. Если все сделано правильно, система должна работать.

Чтобы продлить работу электронной схемы, внедренной своими силами в систему контроля, рекомендуется поместить ее в небольшой пластиковый контейнер или любую другую подходящую по размеру коробку. Сверху заалейте схему эпоксидной смолой.

Эта простейшая схема, несмотря на хитроумность автомобильных систем, прекрасно работает. При этом расходы на ее создание минимальные по сравнению с покупкой электронного эмулятора. В последних используются самые современные схемы, зачастую с микропроцессорами, затраты на их приобретение будут в 10 раз больше, чем при самостоятельном изготовлении электронной обманки (ЭО).

ЭО — самый простой и эффективный вариант решения проблемы. Проблемы могут возникнуть только с подбором сопротивления. Но если даже оно не подойдет, его можно поменять, впаяв новое. Правда, сделать это надо, до того как схема будет залита эпоксидной смолой.

Зачем вообще нужно обманывать датчик кислорода

стоимость замены маслосъемных колпачков

Если вырезать катализатор, а в электронной системе управления двигателем оставить все как есть, то мигом получите ошибку по лямбде. Об этом оповестит значок Check Engine, «задушенная» педаль газа и увеличенный расход топлива.

Почему обманывают только вторую лямбду? Во-первых, она контролирует именно состояние катализатора. Но в некоторых моделях она повышает точность дозирования компонентов топливовоздушной смеси (часто при использовании неверной обманки резко возрастает расход бензина). Во-вторых, первый сенсор выполняет важную функцию – корректирует содержание бензина и воздуха в цилиндрах, делая это из соображений экономии топлива и заботы об экологии.

Альтернатива эмуляции одна – перепрошивка. Программы управления под ЕВРО 2 видят только один датчик кислорода – тот, который корректирует смесеобразование. «Шить» ЭБУ только с целью отключения второго сенсора дорого, да и надежность неоригинальной прошивки может хромать.

Что предлагают производители запчастей?

На полках автомагазинов встречаются детали любых видов для тюнинга выхлопной системы. Производство механических имитаторов штатной работы каталитического нейтрализатора выполняется из бронзы или хромированной стали. Цена таких приспособлений находится в пределах от 400 до 800 рублей, а стандартная установка на станции СТО обойдется в сумму около 500 рублей.

Проставка с миникатализатором предлагается значительно дороже элементарного аналога, его стоимость – 1 500-4 000 рублей. Простые электронные эмуляторы промышленного производства продаются за 1 500-3 000 рублей. Разброс цен за перепрошивку программного обеспечения ЭБУ довольно широк – от 1 000 до 30 000 рублей.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

Разновидности обманок, сделанных своими руками

Обманка, она же эмулятор — это устройство, которое не определяет содержание кислорода в газах. Оно служит только для того, чтобы обмануть электронный блок управления автомобилем.

Измененная прошивка контроллера

Перепрошить можно самостоятельно, скачав софт и руководство, как это делать. А лучше отдать специалисту. В электронном режиме через определенную программу отключается кислородный датчик. По факту должно получиться так, что ЭБУ будет получать от катализатора только самое правильное значение и ошибки на панели приборов не будет.

Без лямбда зонда двигатель работает в стандартном режиме.

Механический муляж

Такой способ намного проще. Не требуется перепрошивать программу устройства. Суть проста. Надо просто вставить подходящую втулку между зондом и местом крепления датчика (поверхность патрубка коллектора).Материал втулки должен быть бронзовый или сталь, устойчивая к высоким температурам. Втулка — это пустотелый цилиндр.

Для самостоятельного изготовления обманки, потребуется токарный станок и умении точить. Поэтому лучше отдать какому-нибудь знакомому, работающем на заводе. Обычно так это и делается.

Продаются готовые варианты. Цена готовой обманки в магазине до 1000 рублей на 2020 год. Находим расположение датчика кислорода, выкручиваем его, заворачиваем новый и все.

Электронная обманка

Есть еще один вариант обмануть ЭБУ — электронный вариант, муляж лямбда зонда. Он всегда передает хорошее значение содержание кислорода в выхлопных газах.В основе этой обманки — программируемый процессор. Такой способ обмана бортового компьютера из-за поломки кислородного датчика применяется, когда сломался второй датчик лямбды, то есть тот, который расположен в катализаторе.

Потребуется следующие материалы и инструменты:

1. Резистор с сопротивлением 1Ом.
2. Паяльник, олово, канифоль.
3. Неполярный конденсатор с емкостью 1мкФ (микро Фарад).

Обычно, обманка второго лямбда зонда электронного типа имеет 2 черных провода, белый и синий.

Как установить обманку кислородного датчика:

1. Первым делом отключаем «массу» от АКБ.
2. Разорвать синий провод и установить резистор. Черные провода не потребуются.
3. К белому и синему проводам соединяем конденсатор.
4. Установить можно в любом месте. Можно между сидениями, можно под капотом, можно в место для разъема.

Конструкция, принцип действия и место установки

Датчиком оснащены только автомобили с инжекторными двигателями. Месторасположение в выхлопной трубе после катализатора. Кислородный датчик двойной комплектации может располагаться и до катализатора, обеспечивая усиленный контроль над составом газа, тем самым обеспечивая более эффективную эксплуатацию прибора.

Принцип действия:

• Электроника авто, отвечающая за дозировку топлива, посылает сигнал о требовании подачи на форсунку.
• Соответственно, кислородный прибор определяет нужное количество воздуха для образования правильного состава смеси.
• Настройки прибора позволяют соблюсти требования к экологической и экономической составляющей вопроса эксплуатации авто – исключить перерасход топлива и загазованность среды.

Современные автомобили оснащаются прогрессивными устройствами – катализаторами и парными датчиками – позволяющими снизить негативные влияния выхлопов и расход дорогостоящего ГСМ. Однако, в случае поломки дорогого варианта датчика, «лечение» обойдется в немалую сумму.

Конструкция лямбда зонда

Внешне, прибор выглядит как стальной удлиненный корпус-электрод с выходными проводами и платиновым напылением. Внутри устройство представляет собой следующее:

• Контакт, соединяющий провода с электрическим элементом.
• Уплотнительная диэлектрическая манжета для безопасности с отверстием для входа воздуха.
• Скрытый электрод из циркония, заключенный в керамический наконечник, нагреваемый под действием тока до 300–1000 градусов.
• Защитный температурный экран с выходом для отработанного газа.

Датчики бывают двухточечными или широкополосными. Классификация приборов не влияет на внешнее и внутреннее устройство, однако, оказывает существенное различие на принцип работы. Описанный прибор выше является двухточечным, второй – модернизированный вариант.

Подробнее о нем:

Кроме двухточечной конструкции, датчик содержит еще и закачивающий элемент. Смысл работы в том, что при колебаниях постоянного напряжения между электродами, на блок управления поступает сигнал. Подача тока на закачивающем элементе усиливается или уменьшается, порция воздуха попадает в зазор для анализа, где происходит определение уровня концентрации отработанных паров.

Какую обманку лямбда-зонда лучше поставить

Достоинство механики в том, что нет электрической части, а значит и нечему ломаться. Но она бесполезна, если датчик кислорода сломан

Если не брать во внимание самодельные электросхемы на базе резистора и конденсатора, то полноценная электронная обманка может быть рассмотрена как альтернатива покупке нового кислородного сенсора

Таблица выбора эмулятора в зависимости от года выпуска авто и рынка продажи
Рынок продажи	Механическая обманка	Электронная обманка
Евросоюз	1997-2000 г.в.	2001-н.в.
США	1996-1999 г.в.	2000-н.в.
Япония	1998-2003 г.в.	2004-н.в.
Россия	2004-2005 г.в.	2006-н.в.
Беларусь	2006-н.в.	2007-н.в.
Украина	2007 г.в.	2008-н.в.

Ведь многим микропроцессорным эмуляторам лямбда-зонд не нужен. Они генерируют сигнал, пользуясь сведениями первой лямбды. Главное – правильно подобрать устройство, чтобы оно соответствовало конкретному ЭБУ. Итого мы советуем руководствоваться двумя рекомендациями:

1. Устройство с миникатализатором – наилучший вариант.
2. Микропроцессорный блок – если не удалось открутить лямбда-зонд или он вышел из строя.

Способы изменения показаний второго лямбда зонда

Известно несколько способов влияния на показатели второго лямбда зонда. Отечественные изобретатели применяют:

1. Механические проставки (металлические втулки).
2. Электронные схемы, преобразующие сигнал датчика.
3. Чиповку (перепрошивку программы ЭБУ).
4. Установку мини-катализатора, имитирующего работу исправного нейтрализатора газов.

Простейшую механическую проставку может изготовить любой токарь. Металлическая втулка отодвигает лямбда-зонд от выхлопного тракта. Маленькое отверстие для выхлопных газов ослабляет синусоиду показаний, электронный мозг двигателя считает это результатом работы исправного катализатора.

Чертеж механической обманки

Типовой чертеж проставки может изменяться по размерам, зависящим от модели, марки автомобиля, резьбы лямбда зонда. Принципиальным моментом становится размер входного отверстия. Эксперименты автовладельцев, «народных умельцев» показали, что оптимален диаметр в 1,5 – 2 мм.

Отзывы автолюбителей, ставивших обманки из различных металлов (простой стали, нержавейки, бронзы), не видят особой разницы в эффективности устройства, на которые намекают производители детали. Бронзовая механическая втулка не создает эффекта катализации, как это описывается к рекламных материалах. Установить металлическую проставку можно своими руками. Для этого достаточно вывернуть датчик кислорода, ввернуть на его место втулку, в которую устанавливается лямбда зонд.

Более сложным вариантом имитации нормальной работы нейтрализатора газов станет установка мини-катализатора. В корпус устройства, устанавливаемого перед лямбда зондом, монтируется три слоя каталитических элементов, фильтрующих выхлопные газы специально для датчика. Повторяя по конструкции основной катализатор, дорогое устройство так же болезненно реагирует на некачественное топливо.

Электронная обманка построена на изменении электрического сигнала от датчика. Монтажная схема, использующая один резистор или конденсатор, достаточно проста. Сделать ее самостоятельно можно с помощью одного паяльника, если вы владеете навыками радиотехники, электромонтажа. Трудным моментом монтажа станет поиск нужных резисторов, экспериментальный подбор их параметров (зависит от модели автомобиля, конструкции датчика).

Схема электронной обманки

Сложнее вопрос с перепрошивкой (чиповкой) программы управления. Специалисты сервисов утверждают, что это необычайно сложная процедура. Владельцы машин, владеющие программированием, говорят об изменении в программе одного значения. При этом второй датчик можно удалить. В любом случае, самостоятельные эксперименты дилетантов с перепрошивкой программы не рекомендуются.

Обманка лямбда-зонда своими руками: инструкция

Сегодня существует несколько вариантов сделать обманку лямбда-зонда своими руками. Самый простой вариант – установить механическую втулку. Те, кто дружит с электроникой, могут изготовить несложную электронную схему. Третий доступный вариант – перепрошивка контроллера. Проблему решит любой из приведённых вариантов, который из них использовать, зависит от умений и навыков автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить приспособление или обратиться к профессионалу. Это поможет избежать многих проблем с машиной.

Механическая обманка

Первый, и самый несложный способ – установка металлической втулки между лямбда-зондом и выхлопной трубой. Для изготовления детали понадобятся навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или теплоустойчивой стали, отвёртку и набор ключей.

Если навыков работы с токарным станком по чертежу у вас нет, то лучше перепоручить это дело знакомому специалисту

Важно соблюсти всё размеры и пропорции, указанные на чертеже. Внутренние полости заглушки необходимо заполнить керамической крошкой с каталитическим покрытием

После изготовления наступает не менее важный этап, необходимо установить заглушку. Для этого проделайте следующие шаги.

1. Поднимите транспортное средство на эстакаду.
2. От аккумулятора отключите минусовую клемму.
3. Выкрутите верхний зонд, он располагается между катализатором и выпускным коллектором.
4. Зонд накручиваем на изготовленную втулку.
5. Устанавливаем датчик в исходное положение и подключаем клемму обратно.

После запуска аккумулятора датчик на панели управления перестанет выдавать ошибку, и машина будет работать как часы. Такой вариант обманки подойдёт для всех автомобилей, в которых датчик вкручивается в корпус.

Электронный вариант

При желании можно скорректировать сигналы, которые зонд подаёт к контроллеру. Для этого используют схему обманки лямбда-зонда, своими руками её можно изготовить при условии наличия минимальных знаний в электронике.

Такие обманки подключаются к проводам, направленным к датчику. Место установки на разных автомобилях отличается – это или центральный тоннель между сидениями, или даже моторный отсек.

Вот перечень материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

• Паяльник с тонким наконечником.
• Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
• Резистор 1 Мом, С1-4 имп, 0,25 Вт.
• Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и попросту не порвалась лучше разместить её в пластиковый контейнер и залить эпоксидкой.

Чтобы монтировать обманку необходимо отключить минусовую клемму от бортового аккумулятора. Разрежьте провод, идущий от датчика к разъему. Синий провод соедините через резистор. Конденсатор впаяйте между белым и синим проводом. Заизолируйте открытые соединения.

Если вы не имеете даже малейшего опыта работы с электросхемами, лучше не браться за это занятие. Сегодня в автомаркетах достаточное количество готовых решений, с несложной установкой.

Перепрошивка контроллера

Ещё один вариант решить проблему – перепрошить блок управления. Такой подход позволяет блокировать обработку данных со второго кислородного датчика. После перепрошивки всё имеющиеся лямбда-зонды удаляются из автомобиля и больше не используются.

Стоит отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шансы полностью вывести из строя всю бортовую электронику. Вернуть заводские установки после подобных манипуляций часто невозможно

С осторожностью стоит относиться и к покупке готовых прошивок в интернете

В любом случае работать над программным обеспечением должен специалист, который без труда отключит обработку данных на системном уровне.

Это всё варианты обманки лямбда-зонда, своими руками можно сделать каждую из них, но важно действительно разбираться в вопросе. Каждое вмешательство может повлечь за собой неприятные последствия: нарушение работы мотора, сбой в бортовом компьютере, повреждение электропроводки и многое другое

Будьте предельно осторожны или же всё-таки доверьте дело профессионалу.

Механическая обманка лямбда зонда («ввертыш»)

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

• Поднимите авто на эстакаду.
• Отключите минусовую клемму на АКБ.
• Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
• Вкрутите лямбда зонд в «проставку».
• Установите «усовершенствованный» датчик на место.
• Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Установка обманки лямбда зонда

Для работы нам потребуется небольшой набор, включающий в себя принадлежности для паяния и конденсатор, а сама процедура проводится в таком порядке:

• Отключаем от аккумулятора минусовую клемму;

• Находим сигнальные провода, именно к ним мы и будем припаивать наш конденсатор (всего проводов 4, те из них, которые отвечают за питание зонда имеют напряжение в 12 В, сигнальные же провода отличаются отсутствием напряжения);
• Разрезаем один из проводов (синий), а второй (белый) зачищаем, но оставляем целым;
• Припаиваем конденсатор к проводам – впаиваем его между частями синего провода и параллельно припаиваем к белому.

Всё. Работа завершена. Таким, достаточно нехитрым способом мы обманываем управляющих блок, заставляя его думать, что показания, получаемые с двух лямбд, отличаются друг от друга, а, следовательно, и верить в то, что система по нейтрализации выхлопов работает, так как ей положено. Подключаем минусовую клемму к аккумулятору и можем отправляться в путь.

Конструктивные особенности датчика кислорода

Внешний вид у этого прибора простой – длинный электрод-корпус, от которого отходят провода. На корпусе напыление платины (именно об этом драгоценном металле и шла речь выше). А вот внутреннее устройство более «богатое»:

1. Металлический контакт, который соединяет провода для подключения с активным электрическим элементом датчика.
2. Уплотнитель из диэлектрика для обеспечения безопасности. В ней имеется небольшое отверстие, через которое поступает внутрь корпуса воздух.
3. Циркониевый электрод скрытого типа, который находится внутри керамического наконечника. При протекании тока по этому электроду происходит его нагрев до температуры в интервале 300…1000 градусов.
4. Экран защиты с отверстием для отвода выхлопных газов.
