Как самому ободрать шины под вездеход и сколько стоят комплект колес ободрышей

Двигатель

Показатель мощности на самодельном агрегате определяет производительность выбранного мотоблока. Чем этот параметр выше, тем эффективнее будет функционировать техника. С другой стороны, высокая мощность обуславливает увеличенный расход горючего. Если владелец живет в глубинке, вдалеке от заправочной станции, этот аспект будет играть значимую роль.

Тем пользователям, которые планируют использовать технику только в теплое время года, рекомендуется остановить свой выбор на бюджетной модификации с двухтактным мотором. Он проще устроен и быстро запускается. Для рыбалки и охоты в зимний период оптимальным вариантом станет четырехтактный силовой агрегат. Подобные вариации медленнее прогреваются, обеспечивая больший ресурс двигателя.

Классификация авторезины

Тироидная модель Покрышки классифицируются по типу конструкции.

Сегодня автовладельцы используют следующие виды шин сверхнизкого давления:

• Арочные покрышки. Стандарт давления в таких покрышках не больше 0,05 МПа, зато они в 3-5 раз шире традиционных шин и имеют высоту примерно 80 см.
• Тироидные шины могут быть камерными и безкамерными. Отличаются высокой надежностью и универсальностью.
• Широкопрофильная покрышка. Давление в шине в 2 раза ниже, чем в обычных покрышках, потому как шина деформируется при контактах с ямами, кочками и свободно преодолевает препятствия.

Вам это будет интересно О зимних шинах Фредештайн (Vredestein)

Помимо этих видов шин в продаже можно встретить пневмокатки. Такие покрышки очень объемные, имеют выраженные грунтозацепы, надежный корд. Считаются очень долговечными.

Как сделать своими руками конус для диска

Чтобы сделать конус, для начала надо рассчитать, начертить и вырезать его развёртку. Это можно делать как с целого куска металла, так и из частей. Чаще всего развертку делают из трёх частей, которые потом сваривают в единое целое на трафарете. Вырезка развертки конуса из трех частей имеет большое преимущество – такой способ в два раза экономит металл. В первую очередь выберем нужный угол конуса. Опыт показывает, что самый оптимальный вариант – это угол в 45 градусов. Можно сделать и более тупой угол, до 60-70 градусов, однако такой угол подойдет в том случае, если надо увеличить вынос диска. Для расчета конуса есть программы, но можно сделать расчет самому с помощью простого калькулятора. Из прямоугольного треугольника видно, что ас = св / sin «а» , при этом внешний радиус сектора равняется внутреннему радиусу бочки R внутр.б. / sin «а»; внутренний радиус сектора будет равен внешнему радиусу автомобильного диска / sin «а»; угол сектора равен 360 х sin «а» градусов. Угол можно не отмерять, а отложить на внешнем радиусе сектора длину окружности «С» внутр. б. Сектора следует обрезать строго по радиальной линии

Важно: при работе над дисками есть одна проблема — во время эксплуатации сварочный шов может лопнуть. Решить эту проблему можно с помощью укрепления сварки с помощью болтов и гаек

Когда диск будет полностью готов, к бочке можно приварить тонкую полоску стали 2мм для усиления. Она предотвратит разбортовку из-за прорыва отверстий в бочке, через которое прикручивается запорное кольцо. Если само кольцо сделано из алюминия, то в этих местах стоит перейти на сталь. Перед эксплуатацией диск следует покрасить. Можно использовать порошковую покраску автомобильных дисков от zahidcolor И не забудьте проверить, не упирается ли шаровая опора во внутренний конус. Это распространенная проблема, когда диски хочется сделать своими руками. В результате приходится диск смещать к краю бочки, и внутренний конус получается практически прямым без наклона.

Этапы переделки автомобиля УАЗ в вездеход

Все работы по изготовлению вездехода на базе автомобиля УАЗ можно разделить на несколько условных этапов. Разберём их по очереди:

1. Выбираем основу. Если в гараже нет «УАЗика», подходящего для превращения в вездеход, нам придётся подыскать нужную основу. Помните, что чем старше модель, тем больше придётся делать изменений.
2. Изготавливаем задний мост и подвеску. Здесь лучше использовать независимую конструкцию. Её изготовление повлечёт за собой увеличение трудозатрат, однако это повысит проходимость машины. Подвеска соединяется с задним мостом специальной стойкой и рулевой втулкой.
3. Крепим к подвеске колёса. Здесь необходимы ступицы из металла. Можем использовать камеры от грузовых автомобилей вроде «Урала».
4. Выбираем двигатель, осуществляем монтаж и конструируем систему охлаждения.
5. После установки двигателя монтируем выхлопную и тормозную системы и сцепление. Устанавливаем фары и подключаем всю коммутацию.
6. Проводим все необходимые испытания полученного вездехода, устраняем недостатки и дефекты. После внесения всех исправлений и положительных результатов испытаний можем считать работу завершённой — наш вездеход готов преодолевать трудности.

Работы по изготовлению вездехода на базе автомобиля УАЗ

Шины низкого давления своими руками

Как и любое колесо, пневматик низкого давления конструктивно состоит из ступицы, монолитного или разъемного диска (или спиц) и шины. Давайте рассмотрим некоторые виды самодельных колес и способы их изготовления.

Самую простую конструкцию имеет пневматик с двумя дисками. Согласно заранее сделанных расчетов вытачивается ступица (если это ведущий элемент, то с посадочным местом под ось, если колесо не является ведущим, то делается посадочное место под подшипники). На ступице так же протачиваются фланцы для крепления дисков. Далее необходимо вырезать два диска из листового металла. Любители часто используют тонкую листовую сталь (1 – 3 мм), либо сплавы на основе алюминия (Д16-Т, АМГ) и им подобные.

Пример крепления диска колеса низкого давления

После закрепления дисков на ступице, следует соединить их между собой полосами металла, изогнутыми по диаметру поперечного сечения камеры. Число таких полос обычно делают не менее 12. Соединительные полосы делают из того же материала, что и диски. Все соединения деталей движителя делают либо заклепочными, либо болтовыми с элементами контровки.

После сборки основы, на нее одевается камера и крепится к ободу (диску) брезентовыми ремнями с помощью зацепов или винтов. Вместо брезентовых ремней некоторые “самоделкины” используют полосы из тонкой транспортерной ленты. При накачивании шины, камера несколько выпирает в промежутки между крепящими ремнями, образуя тем самым своеобразные грунтозацепы.

Так как “голая” камера подвержена повреждениям об острый лед, камни и другие препятствия, распространена такая мера повышения живучести: самодельные колеса низкого давления обувают в облегченные покрышки.

Для этого используют либо разрезанную камеру такого же размера, как и основной баллон, либо используют облегченные стандартные покрышки от различной техники.

Пример изготовления облегченной покрышки по методу А. Кокшарова из Карелии

Автор отмечает, что применение данной технологии значительно повышает срок службы самодельных шин, а так же повышает проходимость вездеходов собственного производства.

Использование правильных шин – одно из главных условий хорошей проходимости для любого вездехода. Поскольку стоимость специализированного комплекта, почасту изготавливающегося мелкосерийно либо и вовсе на заказ, нельзя назвать гуманной, рассмотрим, как сделать колеса низкого давления своими руками. На видео продемонстрируем процесс преображение стандартных грузовых покрышек в ободрыши.

Как сделать колеса

В качестве шин на таких самоделках чаще всего используются камеры от грузовика, реже − от сельхозприцепов. Не годятся велосипедные. Опытные специалисты считают, что для четырехколесного снегохода на базе мотоцикла подойдут камеры от самолетов и вертолетов.

Такой выбор объясним, т.к. на их изготовление идет только качественная резина, еще одной особенностью таких камер является то, что толщина их стенок во всех точках всегда одинакова. При выборе требуется следовать принципу: чем «квадратнее» камера в сечении, тем лучше она подойдет для создания караката.

За неимением авиационных шин, т.к. достать их достаточно сложно, конструкторам приходится идти по более простому пути, спаривая шины от грузовиков.

У таких колес есть один существенный недостаток − они быстро выходят из строя.

При выборе количества колес следует учитывать, что трехколесный вариант менее устойчив, чем тот, в котором использованы все четыре колеса.

Колеса

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.

Самодельный вездеход «Гризли» на шинах низкого давления

Специально съездил в Москву, чтобы посмотреть и пощупать шины от известной . Но. не внушили они мне доверия: резина тонкая, больше напоминающая китайский «пластик», из которого делают колеса для садовых тележек. Хотел было уже начать делать схожие по функциональным качествам покрышки самостоятельно. Для этого обычно используют шины от большегрузных грузовиков — срезают лишнюю резину, формируя новый протектор -изготавливают так называемые «ободрыши». Однако как раз в этот момент в продаже появились . Снова посетил столицу, колеса понравились, и я их заказал. С этой покупки, по сути, и началось создание моего вездехода.

Сначала, за полтора месяца, изготовил ходовую модель, на которой прикинул компоновку агрегатов и отработал конструкцию трансмиссии будущей машины. Прототип оказался настолько удачным, что больше ничего додумывать и переделывать, кроме кузова, не пришлось. А опытная машина стала полноценной «рабочей лошадкой», и она до сих пор находится в эксплуатации у брата.

Поняв, каким должен быть будущий вездеход, «заложил стапель», и через три месяца машина была готова. Трудился в основном по выходным и вечерами, «черную» работу помогал делать внук. Использовался минимум оборудования: небольшой токарный станок, школьный фрезерный станок, «болгарка», сварка в среде защитного газа, пропановый резак.

Плоская рама сварена из профильной трубы сечением 60x80x1,5 мм. Мосты взял от УАЗа, однако серьезно их модернизировал, так как «родные» не подходят по длине — с учетом широких колес нужно существенно увеличивать колею машины. Но если взять передний «уазовский» мост и расширить его на 380 мм, чтобы с обеих сторон были одинаковые длинные полуоси, то все встает на свои места. Так я и поступил — установил и спереди, и сзади идентичные мосты, передние. К слову, «ТРЭКОЛ» — известный производитель вездеходов на «пневматиках» — ставит сзади расширенный задний мост (тоже «уазовский»). Но это, на мой взгляд, слабое место конструкции — полуоси, заменяющие заводские, частенько ломаются под большой нагрузкой. Я предпочел максимально использовать штатные автомобильные детали. Сделал следующим образом: с короткого чулка моста отрезал фланец крепления шаровой опоры и к остатку чулка встык приварил необходимой длины отрезок от длинного чулка с фланцем. Это обязательно нужно делать в специальном кондукторе, чтобы избежать малейшего перекоса детали. Таким образом, все четыре полуоси на моем вездеходе одинаковые, заводские.

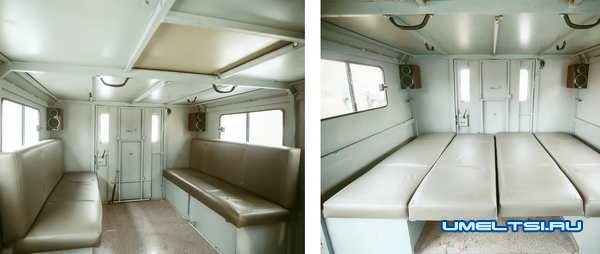

Салон вездехода рассчитан на 4-5 человек, при этом в нем есть возможность устроить три спальных места. Также в нем есть стол-трансформер, а в крышу я врезал люк. Сиденье водителя расположено, само собой, в передней части машины, но не так, как на автомобилях. Поскольку арки передних колес глубоко вдаются в салон, расстояние между ними составляет всего 1050 мм, поэтому место водителя расположено по центру. За ним находится моторный отсек, в котором установлен двигатель ВАЗ-11113 в сборе с коробкой передач. Правда, в отличие от автомобиля «Ока», на котором он применяется, этот мотор развернут вдоль, так что приводы КПП «смотрят» вперед и назад. К заднему фланцу крепится короткий кардан, соединяющий силовой агрегат с раздаткой от BA3-21213. Понятно, чтобы такая схема работала, дифференциал в КПП нужно заблокировать. Тогда оба ведомых вала КПП будут вращаться синхронно. Задний, как уже замечено, служит для привода шасси машины, а передний вал можно использовать для подключения каких-нибудь вспомогательных механизмов: например, механической лебедки, циркулярной пилы или станка для переработки кедровых шишек. Управление КПП и РК осуществляется через самодельные кулисы.

Существующие виды

Колёса с низким давлением могут отличаться в зависимости от своего
конкретного предназначения. Ниже приведены все типы данных покрышек.

Арочные

Они самые распространённые, имеют большую высоту профиля. Могут ставиться
на ведущую ось и значительно улучшают проходимость ТС. Форма арочная, основное
предназначение — тяжёлые дороги (рыхлый снег, болота). Монтируются только на
задних осях грузовой техники, используются как сезонные покрышки.

Отличия этой шины — поперечное арочное сечение с переменной кривизной и
низкими бортами. Каркас выполнен из прочного полиамидного корда, толстослойный,
с низким сопротивлением на изгиб. Величина радиальной деформации у такой резины
в два раза выше, чем у аналогов. Арочные шины редко оснащаются грунтозацепами
на всю ширину профиля. Как правило, специальный пояс из одного или нескольких
зацепов располагается посередине протектора. Благодаря этому уменьшается износ
резины при движении по бездорожью. Преимуществами этого вида колёс являются
большая ширина и малый показатель давления.

Торроидные

Бывают с камерой и без. Чаще всего ставятся на спортивные автомобили. Также
эксплуатируются и повседневно. Ширина профиля средняя.

Широкопрофильная
резина

Предназначена для машин с большой грузоподъёмностью, форма овальная.
Преимущество — высокая сопротивляемость к качению. Устанавливается на
транспортные средства, вынужденные ездить по тяжёлым дорогам. Из особенностей
также можно выделить малый показатель давления на почву, что улучшает
пружинистость и мягкость хода подвески даже на неровных покрытиях. Именно
поэтому широкопрофильные разновидности покрышек популярны в сельском хозяйстве.

Пневмокатки

Это шины с грузозацепами, значительно улучшающие показатели проходимости.
Самый прочный вариант среди аналогов, с высоким эксплуатационным ресурсом.
Пневмокатки получены из высокоэластичной резины, отличаются низкой
грузоподъёмностью и быстрым износом на обычных дорогах. Зато по эластичности
превосходят все типы покрышек раза в четыре на бездорожье. Протектор в таких
колёсах либо полностью отсутствует, либо имеет небольшую высоту грунтозацепа.

Самодельный вездеход переломка на ободрышах

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим пошаговый процесс сборки вездехода переломки на ободрышах Александра Мурашова. Видео испытаний и фото сборки прилагается. Данный вездеход имеет две полурамы соединенные между собой поворотным кулаком с переднего моста от УАЗа, приводится в действие от рулевого управления ВАЗ. Полурамы сварены из профтрубы квадратного сечения, задняя часть рамы имеет конусную форму сужающуюся к месту соединения с поворотным кулаком -то необходимо для увеличения угла поворота. Данная компоновка рамы заимствована у трактора Т-150, тоесть принцип работы перелома. Двигатель установлен от Отечественного автомобиля ОКА 0,7 л 33 л/с Коробка и мосты ВАЗ, колеса ободрыши , колесные диски ВАЗ доработанные под внутренний диаметр колеса, дополнительно сделана защита соска камеры. Карданные валы укорочены и подогнаны.

Дополнительно сделана облегченная кабина и кунг из профтрубы, кунг обтянут банером.

Материалы

1. ДВС ОКА 0.7 33 л/с
2. Мост ВАЗ 2 шт
3. проф-труба
4. КПП ВАЗ
5. колеса ободрыши
6. поворотный кулак УАЗ
7. отделочные материалы: алюминиевый лист, поликарбонат, баннер.

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. набор гаечных ключей
5. измерительный инструмент
6. умелые руки)

Пошаговые фото сборки вездехода своими руками.

Рама сварена из проф-трубы, перед вами передняя ее часть на которую в дальнейшем будет установлен двигатель.

Задняя часть рамы.

Место крепления моста к раме.

Примерка моста.

Колесные диски установлены на ступицы моста.

КПП

Две полурамы соединены между собой поворотным кулаком от переднего моста УАЗ. Тормозная система.

Укорачивание карданных валов вездехода.

Поворотный кулак УАЗ Обратите ВНИМАНИЕ. Рычаг переварен в прямое положение

Соединение укороченных карданных валов с мостом

Обратите Внимание! Что крутящий момент передается прямо через поворотный кулак

Установлен двигатель от автомобиля ОКА 0,7 л 33 л/с Угол поворота одной части рамы относительно другой. Изготовление колесных дисков вездехода. Обод.

Обдирка шин

Обратите ВНИМАНИЕ! Сосок камеры надежно защищен! Установлено рулевое управление и панель приборов

Изготовление кузова и кунга вездехода.

Облегченная кабина отделывается поликарбонатом. Облицовка листовым алюминием. Двигатель и подключение электропроводки. Видео с испытаний вездехода.

Вездеходы на базе «Урала»

Самоделки на пневмоходу своими руками реально сделать из мотоцикла «Урал». Основной несущей деталью выступает рамная дуга, состоящая из трубных элементов диаметром не менее 4.2 мм. Жесткость конструкции обеспечивается также трубами, которые образуют усиленный треугольник, и распорками из аналогичного материала. Подобная усложненная конфигурация дает возможность правильно распределить массу вездехода с учетом перевозки дополнительного груза или пассажира.

Сделанные своими руками вездеходы на пневмоходу мотоциклетного типа позволяют использовать штатные сидения. При этом способ крепления остается прежним. Они размещены с учетом комплекции и роста среднего человека по расстоянию друг от друга. Это обеспечивает удобство посадки и поездки. Заводские ручки сидений меняются на жесткие перекладины длиной 24 сантиметра.

Это обеспечивает безопасность пассажира, позволяя ему надежно удерживаться при езде по сложной местности. В качестве дополнительного оборудования предусмотрено крепление ящика. Он служит как резервуар для хранения аптечки, инструментария и прочих полезных предметов. На задней части рамы можно смонтировать добавочный топливный бак вместимостью от 5-7 литров.

Изготовление своими руками

Перед изготовлением покрышек низкого давления, следует определиться, где и с какой целью они будут использоваться. На этот счёт специалисты дают несколько рекомендаций:

• Если это езда по грязным участкам, ухабистым дорогам и эксплуатация в условиях сельской местности, акцент следует сделать на наличии проектора с самоочисткой.
• Когда шины низкого давления создаются специально для болота, канавки на проекторе немного занижаются. Это позволяет добиться максимального сцепления.
• Если условия езды предусматривают наличие большого количества снега и песка, тогда лучше использовать шины с максимально близким расположением элементов рисунка протектора друг к другу.

Учесть это нужно ещё до того, как вы начнёте делать своими руками шины низкого давления.

Планируя начать изготовление, вам потребуется создать не только саму шину, но также и крепкое металлическое основание для неё.

Чтобы сделать вездеходные колёса низкого давления своими руками, подготовьте следующие комплектующие:

• старые покрышки в качестве основы;
• шило и строительный нож;
• лезвия и точило для правки;
• шаблон из тонкого металла или плотного картона;
• маркер или мел;
• прочные зажимы (типа тех, которыми зажимается кузов при рихтовке);
• лебёдка автоматического или ручного типа;
• молоток для рихтовки.

В качестве покрышек подойдут различные шины от грузовиков. Некоторые используют колёса от вертолётов, тракторов и самолётов.

Камера колеса низкого давления создаётся в несколько этапов, выполняемых своими руками.

Поэтапно процедура выглядит следующим образом:

Покрышки тщательно вымываются, чтобы удалить все имеющиеся загрязнения

Чтобы сделать самодельную покрышку низкого давления, важно работать с чистой и сухой заготовкой.
С помощью шаблона и маркера по окружности заготовки наносится рисунок проектора. Шаблон должен отображать то, каким станет колесо по завершению всех работ.
По внутреннему периметру следует сделать надрез

Это необходимо для удаления проволоки. Оптимально для надреза воспользоваться строительным ножом, поскольку он позволяет фиксировать нужную вам длину острого лезвия.
В зоне надреза с помощью маркера или мела сделайте разметку прямоугольников, которые можно начинать вырезать.
Выполнив отверстие в покрышке, вы увидите проволоку. Именно её нужно удалить.
Зафиксируйте заготовку с помощью металлического стержня, чтобы колесо не двигалось. Крюком подденьте проволоку, зацепите за лебёдку и начинайте вытягивать.
Некоторым удаётся сделать это просто отвёрткой. Но тогда на работу уйдёт значительно больше времени и потребуются силы.
Далее начинается процесс обдирки, чтобы переделать обычное колесо в покрышку низкого давления.
По периметру нанесённого рисунка делаются надрезы. Углубитесь немного в резиновую основу корда.
Клещами зафиксируйте выполненное отверстие. Отслоившуюся резину цепляйте лебёдкой, тяните и снимайте с заготовки.
Параллельно подрезайте вытягиваемую резину ножом. Это позволит сделать работу более аккуратно и быстро.
Постепенно удаляйте лишние слои резины и корда. Нужно добиться того, чтобы остался лишь каркас.
Зачистите поверхность наждачной бумагой.

На этом камера у вас готова. Но работа пока не завершена.

Далее необходимо создать каркас для покрышки. Для этого свариваются диски с металлическими пластинами. Каркас тщательно шлифуется и на него надевается подготовленная камера. Качайте покрышку до нужного давления и приступайте к первому тест-драйву.

Обдирка шин для вездехода

Из самых необходимых можно выделить:

Если все комплектующие имеются, то можно начинать. Наносить меловую разметку необходимо для будущей прорисовки протектора. Причем это можно делать насколько позволит фантазия. Но лучше нарисовать самый простенький, чтобы работы было меньше.

Самой первой подготавливается лебедка, ее следует надежно прикрепить к стене либо полу. Недалеко от лебедки потребуется оборудовать место фиксации покрышки. Она должна устанавливаться и быть неподвижной во время работы электролебедки. Можно сделать отверстие в бетонном полу и вставить туда лом, а на него в последствии одеть шину. Но если фантазия может выдумать крепление поинтереснее, то не стоит сдерживаться. Для канцелярского ножа обязательно понадобятся сменные лезвия, так как во время работы они очень быстро тупятся.

Разновидности самодельных вездеходов

Среди самодельщиков большой популярностью пользуются две основные модели – гусеничные машины и снегоболотоходы своими руками на шинах низкого давления. На этих примерах и будем знакомиться с машинами.

Гусеничные

Достаточно сложные в изготовлении вездеходы имеют преимущества и отрицательные качества. Из положительных – это хорошая проходимость, в данном отношении у гусеничных моделей отсутствуют конкуренты. Машины этого класса часто производятся с применением двигателей ВАЗ, поэтому расход горючего у них больше по сравнению с другими, но и запаса мощности хватает в отличие от аналогов с мотоциклетными силовыми агрегатами.

Отрицательными качествами являются большой расход топлива и высокая стоимость вездехода. Даже с учетом того, что многие комплектующие могут быть в наличии, денежные затраты будут больше, если сравнивать с колесными моделями.

Модели на шинах низкого давления (ШНД)

Их создают на базе рамы и двигателя от мотоцикла. Сделать 3-х колесный вездеход ШНД гораздо легче, чем модель из гусеницы, при этом сложных в производстве элементов нет, а комплектующие части намного дешевле и доступнее, тот же силовой агрегат от мотоцикла будет стоить дешевле. Конечно, степень удобства ниже, но можно сделать на самодельном каракате маленькую кабину и оборудовать ее обогревающим прибором.

ТТХ агрегата

Приведём средние техническое характеристики самоделок на шинах низкого давления:

• ломающаяся рама;
• колеса УРАЛ;
• двигатель японский, дизель, три цилиндра, примерно 30 л/с;
• коробка передач;
• раздатка НИВА;
• рулевой механизм.

Вездеходы на спец.шинах низкого давления являются популярными среди конструкторов и у этого есть определенные причины, одна из которых простота изготовления.

Заключение

Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.

Источник rcycle.net

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами разберем поэтапно, как ободрать шины для вездехода. Ребята в основном их называют ободрыши, превматики, шины низкого давления.. Донорами для изготовления облегченных шин самодельных вездеходов в основном служат б/у покрышки от Отечественных тракторов и грузовых автомобилей, как показала практика лучшие от КРАЗа и КАМАЗа, тракторные Т-150. Вес таких покрышек в обычном состоянии очень велик для небольшого вездехода, но если ободрать верхний слой резины до плетеного корда, то вес шины существенно сократиться примерно до 30 кг. Конечно еще прибавит вес камера 4 кг, диск 16 кг, вообщем полностью укомплектованное колесо будет весить не более 50 кг, что вполне приемлемо для самодельного вездехода

Обдирка покрышек дело довольно серьезное и кропотливое, к нему нужно отнестись с особой ответственностью и аккуратностью, потому как одно неловкое движение ножом или пилой отправит заготовку в утиль.

Для начала нужно нанести разметку на колесо белым мелом, затем при помощи канцелярского ножа сделать надрезы. Извлечь металлическую часть корда в основании при помощи щипцов и электролебедки, а далее сдираем саму резину, как это делается смотрим далее..

Инструменты

1. электро-лебедка
2. трос
3. клещи
4. канцелярский нож
5. точило
6. бензопила
7. лом
8. монтажка

Материалы

1. покрышка от трактора или грузового автомобиля

Пошаговая инструкция по обдирке шин для вездехода своими руками.

И так, первым делом следует подготовить площадку где вы будете работать, а именно нужно неподвижно и надежно закрепить электролебедку к полу или стене. Далле при обдирке колесо тоже должно быть зафиксировано, делается это при помощи лома и отверстия в бетонном полу, куда вставляется лом и удерживает покрышку на месте. Так же понадобятся клещи и канцелярский нож и сменные лезвия к нему. Режущий инструмент и клещи. Затем необходимо подготовить покрышку, предварительно осмотрев на наличие порезов и трещин, металлической щеткой счистить образив и камушки застрявшие между протекторами. Нанести разметку при помощи мела. После чего можно начинать орудовать канцелярским ножом

ВНИМАНИЕ! Нож держим под углом, чтоб протектор получился в виде трапеции. Глубина реза строго до начала плетеного корда!Обратите внимание на нож, в таком положении должно быть лезвие

После чего необходимо удалить проволоку из основания колеса, для чего следует сделать надрез ровно по центру и так пройдя по всей окружности. Отступаем от края где то 1 см, режим на такую же глубину что и протектор.Чтобы добраться до проволоки, надо проделать окно, так же режем ножом. Срезаем резину и видим эту самую проволоку. Далее ее нужно поддеть, берем отвертку и начинаем вытаскивать понемногу.Передаем эстафету монтажке и подрезаем резину ножом. После того как будет вытащена более-менее приемлемая петля, то цепляем крюк троса от электролебедки, а само колесо стопорим при помощи лома, чтоб покрышка была неподвижна Выдираем проволоку при помощи лебедки, спокойно и не торопясь, по мере подрезаем резину чтоб проволока хорошо выходила наружу. После чего следует сделать надрез чуть выше посадочного места. Вставляются клещи в место разреза и зажимаются. И так же при помощи лебедки сдираем кольцо. Затем снова канцелярским ножом начинаем резать боковую часть покрышки по заранее размеченным линиям. Далле цепляем за край клещи и начинаем сдирать при помощи электролебедки. По краям подрезаем ножом, но будьте аккуратны не задевайте корд, работайте ножом снизу вверх. Далее переходим к немее трудоемкой работе по прорезанию протектора, делается это в основном при помощи бензо или электропил.Вот такие ободрыши в итоге должны у вас получиться. Большое спасибо за внимание, надеемся данный материал поможет вам. Если у Вас есть опыт в данном деле, то пожалуйста поделитесь с нами (форма для комментария ниже)

Источник www.samodelkindrug.ru

Заключение

Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.

Умельцев, которые делают своими руками вездеходы, часто интересует вопрос — можно ли, и если можно, то как сделать диски самостоятельно. Вездеход – это такая машина, которая застрянет там, куда остальные не доедут, поэтому требования к дискам в данном случае самые жесткие.Требования к дискам:

1. Диски должны иметь высокие антикоррозийные характеристики. Так как их эксплуатация сопряжена со сложными условиями, материал, из которого сделан диск, не должен покрываться ржавчиной или коррозией даже после продолжительного нахождения во влажных условиях.
2. Небольшой вес. Внедорожники и вездеходы сами по себе обладают высоким весом, поэтому не стоит утяжелять автомобиль еще и слишком тяжелыми дисками.
3. Возможность коррекции. Эксплуатация вездехода в сложных условиях приводит к тому, что диски могут погнуться, поэтому хорошие диски для вездехода должны иметь возможность починки.
4. Хорошее соотношение цена-качество. Дешевые диски быстро ломаются, а кованные – слишком дороги. Поэтому для каждого конкретного случая должен быть индивидуальный подход.

Купить подходящие диски к вездеходам иногда бывает невозможно, поэтому стоит подумать о том, чтобы сделать их своими руками.
