4 способа устройства обогрева лобового стекла автомобиля

Устройство элемента с подогревом

Система обогрева стекла — это набор нитей накала определенного предназначения, которыми оснащается ветровое. Питается это устройство от бортовой сети и электронного блока управления. В зависимости от типа обогрева расположение нитей накала может быть разным. Часто на авто устанавливается только обогрев зоны дворников. Это нужно для очистки их от снежной и ледяной корки, а также для придания эластичности резиновым щеткам. Все остальное работает за счет штатной системы. Обогрев лобового стекла без нитей накаливания также имеет широкое применение. Зачастую такое приспособление устанавливают народные умельцы на авто, стекла которых не оборудованы штатным обогревом.

Второй вариант – это расположение нити по периметру окна. При таком раскладе прогревается полностью все стекло. Первое время после установки электрического обогрева водители чувствуют некий визуальный дискомфорт, так как полосы устройства бросаются в глаза. Но по происшествии некоторого времени глаза привыкают, и водитель их попросту не замечает.

Щетки дворника с подогревом

Еще один способ обогрева лобового стекла заключается в установке щеток дворника со встроенными в них нагревательными элементами. Такие дворники нельзя включать при температуре ниже минус 15 градусов, в противном случае стекло потрескается. Установка щеток своими руками трудностей не вызывает, ведь там стандартные крепления-защелки. Единственная трудность с подведением проводов к дворникам. В большинстве случаев никакие провода не выдерживают больше 18 месяцев. Из-за движения дворников металлическая жила в них переламывается. Схема подключения к аккумулятору такая же, как для стекла со встроенным подогревом. Как и описанный выше подогрев, этот способ подходит лишь для небольшого мороза и слабого оледенения стекла. При сильном морозе или обледенении теплые дворники бесполезны.

Использование предпускового подогревателя

Это второй по эффективности метод, не имеющий ограничений по температуре воздуха или степени обледенения стекла. Единственный недостаток в том, что для него требуется плавно, в течение 3–5 минут увеличивать температуру подаваемого воздуха. Очевидный плюс этого метода – увеличение температуры воздуха внутри салона и легкий пуск мотора в любой мороз. Для реализации этого способа вам потребуются только электрический, бензиновый или дизельный предпусковой подогреватель, шланги и хомуты. Ведь электрическая часть таких устройств не связана с проводкой автомобиля. Стоимость подогревателей, которые работают от розетки 220 вольт, составляет 1–6 тысяч рублей. Стоимость автономных бензиновых и дизельных подогревателей не слишком плохого качества начинается от 20 тысяч рублей. Подгреватель включают в разрыв нижнего или верхнего шланга малого круга охлаждения, обеспечив движение антифриза в ту же сторону, что в работающем моторе. После того, как завершена установка и подключение подогревателя, необходимо проверить все соединения на утечку.

Статья в тему: Какой штраф грозит владельцу, если он не вписан в страховку

Использование тепловентилятора

Этот метод не отличается высокой эффективностью из-за малого напряжения аккумулятора. Наиболее мощные автомобильные тепловентиляторы потребляют до 25 ампер, поэтому для них необходимо использовать специальный прикуриватель или подключать напрямую к аккумулятору. При таком токе они выдают мощность около 300 ватт, поэтому для отогревания стекла потребуется около 40 минут. И не факт, что после такой нагрузки, в аккумуляторе хватит заряда, чтобы завести холодный мотор. В какой-то мере может помочь использование тепловентиляторов мощностью 1,5–2 кВт, работающих от напряжения 220 вольт. Эти тепловентиляторы необходимо устанавливать так, чтобы они не обдували впрямую лобовое или боковые стекла, иначе при сильном морозе это приведет к их растрескиванию. Не всегда есть возможность проложить в салон провод от ближайшей розетки и использовать тепловентилятор, поэтому такой метод не слишком эффективен.

Вывод

Для борьбы с наледью наиболее эффективны лобовое стекло со встроенным подогревом и предпусковой подогреватель двигателя. Оба способа обойдутся недешево и для реализации требуют многих знаний и умений. Поэтому многие автовладельцы не решаются сделать их самостоятельно и обращаются в автомастерские, что еще больше увеличивает затраты. Обогрев зоны дворников эффективен лишь в теплых регионах, где температура не опускается ниже минус 15 градусов и не бывает сильных снегопадов. Все рассказы о том, что две полоски в зоне дворников позволяют сделать эффективный обогрев стекла в любой мороз, являются лишь нечестным рекламным ходом. И нередко заканчиваются растрескиванием и заменой стекла. Поэтому не экспериментируйте, ставя под угрозу безопасность лобового стекла.

Telegram

Какое лобовое стекло с обогревом выбрать для замены штатного

Необходимость в замене лобового стекла на авто может быть обусловлена появлением на его поверхности трещин, сколов и других повреждений. Чтобы новое лобовое стекло быстрее отогревалось зимой, стоит рассмотреть вариант с установкой изделия, оснащенного системой обогрева.

Цена оригинального автостекла довольно высокая, поэтому многие автовладельцы выбирают более доступные варианты других производителей, но в этом случае стоит уделить особое внимание качеству товара.

Хорошее лобовое стекло не должно искажать видимость или формировать блики. Оно должно иметь хорошую прозрачность и высокую прочность. Продукция надежных брендов содержит специальную маркировку, соответствующую определенной модели авто

При выборе лобового стекла с подогревом нужно обратить внимание, чтобы нити были практически невидимыми.

Технология изготовления таких изделий отличается от той, которая применятся для производства боковых и задних автостекол. Существует несколько видов лобовых стекол с обогревом. При этом, прогреваться может как вся поверхность автостекла, так и отдельные его зоны.

1. Интегрированные системы для обогрева всей поверхности стекла

Различают два варианта таких конструкций:

• В процессе производства лобового стекла для автомобилей в триплекс впаивается тоненькая нить электрического проводника. Это достаточно дорогостоящая процедура. Именно из-за высокой стоимости готовой продукции многие производители автостекол отказались от этого варианта изделий. Кроме того, сетка из встроенных нитей способствует формированию бликов на солнце или под ярким искусственным светом. Для изготовления таких стекол используют тончайшие нити, но и они могут стать причиной дезориентации водителя в свете фар встречного транспорта. Для устранения данного недостатка производители используют особое деполяризующее покрытие. Нанести такое покрытие самостоятельно не получится.
• Другой тип лобовых стекол с обогревом состоит из 3-х слоев: наружный и внутренний слой производят из специального стекла, а средний изготавливается из полимерной пленки. Чтобы избавиться от наледи на лобовом стекле, необходимо прогреть его наружный слой. Под него и наносится на полимер металлизированный слой, выступающий в качестве нагревательного элемента, тепло от которого передается по всей площади лобового стекла. Подключение обогрева к бортовой электросети осуществляется с помощью специальных разъемов, расположенных вверху и внизу автостекла.

2. Частичный прогрев зоны покоя стеклоочистителей

Этот вариант также включает два варианта решений.

• В первом случае на нижний сектор лобового стекла наносится нагревательный элемент. Готовое изделие, изготовленное таким способом, будет обеспечивать обогрев только в области стеклоочистителей. Чаще всего именно в этом месте и происходит образование наледи, поэтому владельцы авто и выбирают такие стекла для замены.
• Еще один способ обогрева отдельной зоны лобового стекла предполагает наличие в стеклоочистителях встраиваемого нагревательного элемента. Этот вариант считается наиболее безопасным, а главное, замена оригинального лобового стекла не понадобится. Резинки стеклоочистителей будут нагреваться и передавать тепло стеклянной поверхности. Но предварительно следует завести мотор и подогреть автостекло с помощью обдува. Если этого не сделать, в морозную погоду стекло, соприкасаясь с горячим дворником, может треснуть.

Замена лобового стекла автомобилей должна выполняться опытными специалистами с точным соблюдением технологических требований. Сначала нужно аккуратно демонтировать старое автостекло, установить новое, проклеить его и просушить. При замене лобового стекла с подогревом мастера могут вывести провода подключения в любом удобном месте.

Вопрос качества

Технически обогрев зоны автомобиля – опция очень простая. Двуслойное стекло и металлические нити или сетка справляются со своей задачей. Можно обогревать всю поверхность или работать только с наиболее проблемными зонами: линия дворников, центр или углы площади. Однако экономить на системе специалисты не рекомендуют. На рынке можно найти исполнения за небольшую цену, но они будут обладать всеми этими недостатками и скорее ухудшат обзор, снизив уровень безопасности вождения. Более качественные типы обогрева стоят дороже, но служат дольше, не требуют сезонного ремонта и не страдают даже из-за длительного простоя.

Проблемы с качеством обогрева возникают у тех, кто покупает системы отдельно от авто не у производителя. Даже установка через официального дилера или в аккредитованной им мастерской может не гарантировать высокое качество. Иногда при отдельной покупке не в качестве опции нового авто здесь могут установить самые дешевые сборки, которые редко живут дольше гарантийного срока и часто приводят к растрескиванию стекол. Оптимальным вариантом будет самостоятельная установка. Однако необходимо понимать, что на первое место должна выйти электробезопасность.

На заметку!

Можно как установить самостоятельно готовые системы обогрева, так и собрать их с нуля, используя простейшие элементы.

За и против

Отдельный обогрев лобового стекла необходим в регионах с холодной зимой, но полезен будет и тем, кто водит в условиях повышенной влажности, при которой ветровое стекло моментально может запотеть. Спасает эта опция и от снегопада в теплую погоду, когда хлопья буквально налипают на дворники настоящим сугробом и существенно ухудшают обзор. В то же время жителям южных регионов, тем, кто не использует авто в холодное время года, нет смысла платить за такой функционал. По этой причине единицы машин оснащаются в базовых версиях обогревами.

В числе главных преимуществ системы – эффективность в любых условиях. Суровые морозы, интенсивные осадки, сильный веер или быстрая езда с резким охлаждением лобового стекла, со всем этим легко справляются реле и металлические нити. Главное, что получает водитель, – улучшение обзора, как следствие, повышение уровня безопасности. Сработает обогрев даже на полностью замерзшем стекле, покрытом толстой коркой льда. Отогревать авто придется не так долго, что в итоге сказывается на расходе топлива зимой.

На заметку! Мастера и профессиональные водители советуют не тратить время на «прогрев» на холостых оборотах, поэтому обогрев стекла будет очень кстати, если водитель следует этим указаниям.

Наличие дополнительных нагревающих элементов поможет пусть и незначительно, но уменьшить износ деталей. Например, из-за интенсивной очистки жесткими скребками стекло быстро покрывается трещинами. Дворники и резинки быстрее выходят из строя, если работают с налипшим снегом или коркой льда, которая опять же оставляет царапины. Поэтому установка обогрева – целесообразное решение в соответствующих климатических условиях. Но необходимо позаботиться о корректной работе аккумулятора: нагревание – серьезная нагрузка на данную систему авто. Если блок старый, а машина используется редко и для поездок на малые расстояния, велик риск разрядки.

Есть у системы существенные недостатки. В первую очередь, завышенная цена при покупке непосредственно у автоконцерна или официального дилера. Большинство моделей могут быть доукомплектованы нагревателями или специальными стеклами при покупке версий «Комфорт» и выше, обладателям базы придется самостоятельно заняться поиском продавцов и мастеров. В зависимости от политики производителя, опция, которая не является технически сложной, может обойтись в сумму от 10 до 200 тысяч рублей. При этом установка самостоятельно нагревателей на новый автомобиль может привести к потере гарантии. Следует отметить и некоторые другие недостатки обогрева лобового стекла:

• вероятное растрескивание поверхности;
• дорогой ремонт;
• возможные блики;
• ухудшение работы салонных гаджетов.

Водители жалуются на то, что обзор ухудшается в солнечную погоду и при езде в сумерках, когда освещенность наихудшая, а бликов много. Но этого недостатка лишены наиболее дорогие системы обогрева. Растрескивание лобового стекла из-за разницы температур – наиболее частое следствие неграмотной установки или неверной эксплуатации. Если в салоне меньше минус 15 градусов, на улице сильный мороз, нельзя включать систему, пока воздух изнутри не будет хотя бы немного прогрет. Если же ветровое стекло уже имеет микротрещины, оно может расколоться и при меньших перепадах. Избежать этого можно, установив сложную систему с «умным» регулятором интенсивности работы и датчиками температур. Владельцы отмечают, что намного хуже после установки такого стекла работают антирадары, однако, это касается недорогих моделей.

На заметку! Аналогичные проблемы могут возникнуть и с транспондерами.

Решаясь на установку обогрева зоны, необходимо учитывать стоимость дальнейшего ремонта. Редкому водителю удается избежать попадания камней в стекло, трещин вследствие аварий. Цена замены увеличивается в разы по сравнению с обычной комплектацией. Проблемы могут возникнуть и с оформлением страховки или выплат. Например, даже КАСКО не покрывает по умолчанию такой ущерб. Придется доплачивать, если есть желание защитить себя от финансовых потерь при ремонте, что тоже не всегда выгодно.

Как установить подогрев лобового стекла

Установка подогрева лобового стекла является достаточно простой задачей. Стекло снимать не нужно. Основная задача — обезжирить поверхность стекла и затем аккуратно наклеить липкую ленту с нитями подогрева

Важно добиться того, чтобы лента не начинала отслаиваться. Еще нужно учитывать, что если часть нитей накала отслоилась от стекла, в этих местах возникает перегрев нитей и система частично или полностью выходит из строя

Также при выполнении работ нельзя клеить нити на влажное, неочищенное или же холодное стекло. В этом случае приклеить ленту надежно не удастся, произойдет отслойка.  В случае если комплект для установки подогрева стекла минимальный, тогда в «плюсовой» провод подогрева нужно дополнительно установить предохранитель в отдельном корпусе.

При установке нитей важно приклеить нити так, чтобы прогревать линию контакта рабочих кромок щеток стеклоочистителя с самим стеклом. Это позволит избежать отрыва примерзшей резинки и дефектов лезвия в том случае, если дворники будут включены случайно или слишком рано, то есть пока лед не растаял

Также может срабатывать и датчик дождя, при этом дворники еще не отогрелись.

Также при установке лент важно разметить, где будут подключаться к нитям провода питания. Это в значительной степени упрощает монтаж

Саму проводку на обогрев лобового стекла можно спрятать под накладками передних стоек (если они без Airbag и/или их можно снять без трудностей).

Еще добавим, что при выборе предохранителя для обогрева стекла можно поставить предохранитель 10 А. Если же подогрев мощный, тогда можно заменить такой предохранитель на аналог 15А.

Схему подключения питания нужно продумывать так, чтобы запитаться от штатной проводки

Обратите внимание, брать питание от прикуривателя не следует, так как подогрев может работать даже в том случае, если зажигание выключено. Оптимально делать так, чтобы подогрев работал только при включенном зажигании.

Еще нужно поставить выключатель (кнопку) подогрева лобового стекла. Такой выключатель желательно подбирать с износоустойчивой клавишей и контактами для мощных энергопотребителей, а также с надежным корпусом, который не будет плавиться. Для таких задач лучше выбирать подходящий выключатель автомобильный.

Параллельно можно использовать подключение подогрева лобового к подогреву заднего стекла, однако делать этого не рекомендуется по причине больших нагрузок. Лучше создать полностью отдельную схему.

Подключить лобовое стекло с подогревом лучше в области моторного отсека, выведя туда провода.  При этом провод «+»также нужно заводить в салон, чтобы подключить кнопку обогрева лобового стекла. Такой подход позволит включать обогрев стекла только с кнопки из салона и только при включенном зажигании.

Плюсы и минусы данного обогрева

Как и любое устройство, обогрев лобового стекла в зоне стоянки стеклоочистителей и по всему периметру имеет свои преимущества и недостатки. Сопоставив данные характеристики, автомобилисты сами вправе решать, устанавливать таковые на свои авто или же нет.

Преимущества: ощутимо уменьшается время подготовки транспортного средства перед выездом (снег, лед – все это исчезает за несколько минут), отличный визуальный контроль происходящего на дорогах общего пользования, с внутренней стороны стекло не запотевает и не берется инеем даже в момент простоя.

Недостатки: первое время нити накаливания бросаются в глаза и отвлекают, иногда привыкнуть к ним так и не удается. Если аккумулятор машины не первой свежести, происходит его разрядка при длительном простое авто на стоянке, поэтому нужно следить и не забывать отключать блок обогревателя.

Конструкция обогревателя лобового стекла (встроенного)

В настоящее время производители предлагают автомобильные стекла с обогревом двух типов:

• Изделия, зона прогрева которых расположена в зоне стеклоочистителей автомобиля.

• Изделия, зона прогрева которых занимает практически всю площадь.

Предложения современных производителей довольно разнообразны и отличаются не только богатством вариантов комплектации, но и широким набором технических характеристик.

Конструкция системы, как правило, состоит из:

• Двух реле электромеханического типа (способных выдерживать силу тока до 40 Ампер).

• Нитей накаливания.

• Управляющего микропроцессора.

В первую очередь обеспечивается нагрев контура «А», что позволяет по истечению 5-7 минут (при температуре наружного воздуха не ниже 15С) начать безопасное движение автомобиля. Затем аналогичным образом обогревается лобовое стекло в зоне контура «В». Переключение происходит без участия водителя (автоматически), что позволяет ему не отвлекаться от управления транспортным средством. Тем не менее, во многих моделях систем обогрева автомобильных стекол предусмотрена возможность принудительного переключения контуров, необходимость в применении которой, возникает тогда, когда нагрев контура «А» происходит быстрее 5-7 минут.

О преимуществах, обеспеченных применением данного типа обогревателя лобового стекла транспортных средств было сказано выше. Однако не лишено это устройство и некоторых недостатков:

• При освещении фарами встречного автомобиля нити накаливания создают блики, ухудшающие обзорность дорожного полотна.

• Необычный внешний облик стекла не всегда гармонирует с традиционными дизайнерскими решениями экстерьера автомобиля.

Стеклоочистители с прогревом

Зону дворников можно оснастить и иным видом обогрева – это подогрев самих элементов. При этом варианте они сами будут очищаться и способствовать таянию снега. Блок управления нагревательными элементами и блок питания необходимо подсоединить к бортовой электросистеме автомобиля или же подключить обогрев лобового стекла от прикуривателя. Этот способ подключения очень удобен, так как при выходе из строя устройства не нужно ковыряться в проводке авто, а просто вытянуть штекер с разъема штатной розетки.

Обогреваемые элементы устанавливаются вместо штатного комплекта. Электрические провода от них можно провести через технологические отверстия в кузове. Затем в салоне авто под приборной панелью устанавливается блок управления дворниками, блок питания же лучше разместить в подкапотном пространстве

Важно при монтаже в электроцепь дворников установить предохранительный элемент во избежание возможного замыкания

Покупка специального дополнительного обдува

Это самый дешевый и плохо работающий метод. Множество реклам этих устройств в интернете и по телевизору говорят об обратном, однако не стоит им верить. Проблема такого обогревателя лобового стекла заключается в том, что тепло будет распространяться не равномерно, а в определенной точке. Сами по себе такие вентиляторы для обогрева являются маломощными, поэтому придется долго ждать, пока они растопят стекло. Однако такой дополнительный обдув очень легко монтировать: просто установить на приборную панель и включить в прикуриватель. Дополнительный электрообдув является хорошим только, если вы долго прогреваете мотор машины (вместе с ним можно успеть прогреть и лобовое).

Достоинства: Простота монтажа, дешевизна

Недостатки: Долгое время прогрева, неравномерная плоскость прогрева

Форсунки обогрева

Еще одна полезнейшая штука для подогрева лобового стекла — это современное устройство обогревающих форсунок. Такие устройства служат для подогрева омывающей жидкости стеклоочистителя.

Такой вариант обогрева работает благодаря сопротивлению тока, которое возникает внутри форсунок, после чего энергия переходит в обогрев жидкости.

Очень просты форсунки в использовании и несомненно удобны, так как не требуют дополнительных устройств. Приобрести их возможно в каждой торговой точке автомобильных товаров.

Есть одно но, которое чаще всего отталкивает автолюбителей от данного средства — очень высокая стоимость средств обогрева.

Многие обрадуются, узнав, что такие форсунки очень просто изготавливаются самостоятельно. Для них потребуется приобрести обыкновенные форсунки и по 4 резистора на каждую из них.

Резистор потребуется на 300 ом, найти его можно в магазинах электрических товаров совершенно дешево. Далее все просто — в форсунке сверлят паз и устанавливают внутри нее резисторы.

Далее можно устанавливать устройства в авто. Вот такой мастер-класс, как сделать обогрев стекла своими руками.

Обогрев омывающей жидкости

Этот вид обогрева не только помогает зимой растопить слой на стекле, но и летом смыть грязь, так как теплая вода моет лучше холодной. Есть два пути обогрева омывающей жидкости:

1. Обогрев бочка омывателя
2. Обогрев форсунок омывателя

Обогрев бочонка

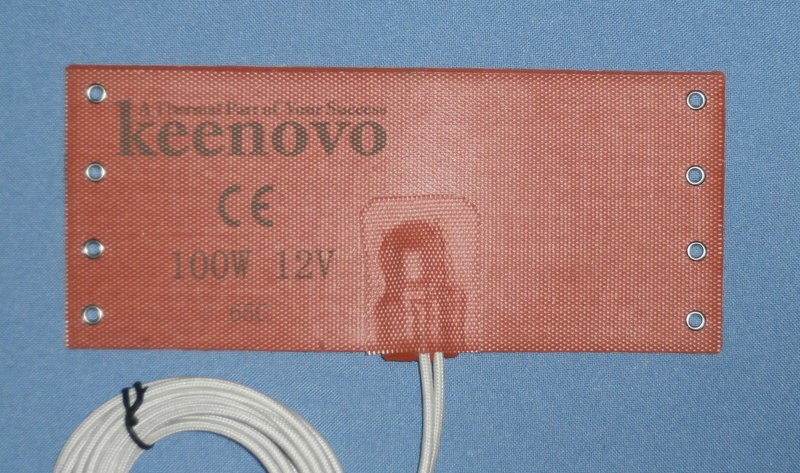

Подогрев омывателя осуществляется при помощи специальных пластин с термостатом. Приобрести их можно в любом магазине радиоэлектроники.

Так же как и обогрев щеток и лобового эти пластины подключаются через провод 12 Вольт. К примеру, можно взять провод от обогрева зеркал. Так как эти элементы имеют встроенный термостат, то они способны отключаться при достижении температуры выше 50 градусов.

Зафиксировать пластины на бочке не сложно, так как они самоклеющиеся.

Обогрев форсунок

Подогрев форсунок омываетлся лобового стекла осуществляется за счет встроенного сопротивления внутри них. Под действием тока это сопротивление нагревается и передает тепло на омывающую жидкость.

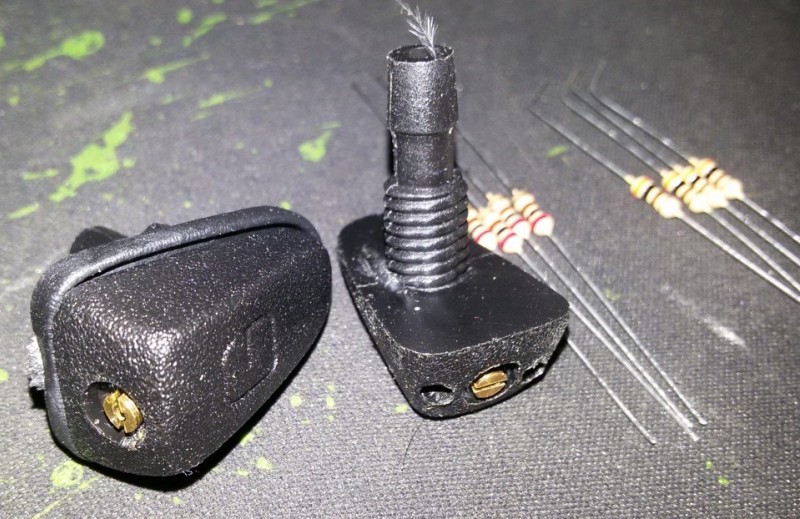

Такие форсунки можно либо купить, либо сделать самому. Предпочтительнее второй вариант, так как первый стоит дорого. Можно купить обыкновенные дешевые форсунки и внедрить в них нагревающий элемент. Этим элементом является резистор на 300 ом, который можно приобрести в магазине радиоэлектроники за 20 рублей. Потребуется 4 штуки.

Для размещения резистора внутри, в пластиковом корпусе форсунки нужно просверлить паз.

Вставив в паз резистор, производим его подключение.

Припаиваем провода к концам резистора и подключаем их, например, через обогрев заднего стекла. Такой отопитель лобового стекла отличается быстротой нагрева жидкости.
