Подшипник опоры амортизатора

Какие амортизаторы и опоры выбрать?

Чем руководствоваться при подборе амортизаторов и сопутствующих элементов, подробно читайте здесь. При этом главными критериями, на которые стоит опираться, являются условия эксплуатации и конструкционные особенности машины.

Выбирайте проверенные и качественные бренды – от исправной работы системы подвески напрямую зависит Ваша безопасность.

Мы рекомендуем однозначных лидеров в области амортизаторов и прочих элементов подвески – компании KYB (KAYABA) и BORT.

Амортизаторы и верхние опоры KYB – это безупречное качество, топовые технологии производства, инновационные разработки и строгий контроль на каждом этапе изготовления. Надежность и превосходные эксплуатационные характеристики подтверждаются многочисленными тестами, испытаниями и сертификатами. Вот почему большинство автогигантов оснащают свои автомобили амортизаторами KYB еще на конвейерах.

Амортизаторы и верхние опоры BORT насчитывают свыше 3000 видов и спецификаций и продаются более чем в 80 странах мира. Автоматическое регулирование и подстройка под условия движения, стойкость к температурным перепадам, идеальное сочетание комфорта и безопасности, а также совместимость с модельным рядом всех ведущих производителей обеспечивают компании BORT признание как со стороны автоконцернов, так и простых автомобилистов по всему земному шару.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону (звонок по России бесплатный).

Производитель	Артикул	Наименование	Применяемость*
KAYABA	333419	Амортизатор задний правый	DAEWOO CHEVROLET LACETTI — RR
KAYABA	333420	Амортизатор задний левый	DAEWOO CHEVROLET LACETTI — RL
KAYABA	443123	Амортизатор задний	FIAT 124, 125, 126, 127, 128 — R LADA NIVA — R LADA VAZ, NOVA, TOSCANA — R SEAT 1
KAYABA	339030	Амортизатор передний левый	DAEWOO CHEVROLET LACETTI — FL
KAYABA	339029	Амортизатор передний правый	DAEWOO CHEVROLET LACETTI — FR
KAYABA	343459	Амортизатор задний	10.05/06 — FIAT GRANDE PUNTO — R
KAYABA	341824	Амортизатор задний	LADA 110 / 112 — R LADA SAMARA, RIVA, DIVA, FORMA, SAGONA — R
KAYABA	333417	Амортизатор передний правый	DAEWOO KALOS — F(R)
KAYABA	334840	Амортизатор	FORD FOCUS C — MAX — F(R) FORD FOCUS II TOURINER — F(R) FORD FOCUS II — F(R)
KAYABA	334839	Амортизатор	FORD FOCUS C — MAX — F(L) FORD FOCUS II TOURINER — F(L) FORD FOCUS II — F(L)
KAYABA	343098	Амортизатор задний	FIAT 124, 125, 126, 127, 128 — R LADA NIVA — R LADA VAZ, NOVA, TOSCANA — R SEAT 1
BORT	G22250119	Амортизатор (замена старого номера B334420)	MITSUBISHI LANCER 00-08 F GAS
BORT	G22045110	Амортизатор (замена старого номера B333741)	RENAULT LOGAN -5 F
BORT	G41238056	Амортизатор	logan, sandero/ задняя (Замена B343418)
BORT	11238131H	Стойка амортизатора задняя масляная	CHEVROLET LANOS/SENS 97- CHEVROLET NEXIA 95-97 OPEL ASTRA 9
BORT	G41245033	Амортизатор (замена старого номера B341281)	HYUNDAI SONATA IV 98-01, XG
BORT	G22050001	Амортизатор (замена старого номера B333712)	VW GOLF II, JETTA II,
BORT	32245001	Стойка амортизатора передняя масляная	DAEWOO NEXIA, LANOS 97-,ESPERO 91-99, OPEL ASTRA F 91-98, VEC
BORT	G22250094R	Амортизатор (замена старого номера B333419R)	CHEVROLET LACETTI -4 R GAS
BORT	G11238064	Амортизатор (замена старого номера B343304)	DAEWOO MATIZ
BORT	G21848001R	Амортизатор (замена старого номера B332108R)	HUNDAI ACCENT 00-05

В магазинах IXORA Вы всегда можете купить амортизатор и верхние опоры всех наиболее востребованных типов и брендов. А наши квалифицированные специалисты помогут Вам с выбором!

Знакомимся с опорным подшипником

Для начала предлагаю самое простое — знакомство с устройством. Опорный подшипник (ОП) необходим для того, чтобы создать подвижное соединение между корпусом машины и амортизатором. На автомобилях ВАЗ 2110, 2114, моделях типа Гранта, Калина, Приора, а также на всевозможных иномарках Митсубиси, Фольксваген, Фиат или Тойота, к примеру, расположение ОП примерно одинаковое — верхняя часть стойки. Устанавливают подшипник между опорой и верхней чашей (кому угодно, чашкой) пружины амортизатора.

Если посмотреть сугубо с конструктивной точки зрения, то перед нами вариация подшипников качения. Но от них ОП отличается большой толщиной наружного кольца. Телами качения выступают ролики цилиндрической формы. Их располагают перпендикулярно и разделяют между собой. За счет подобной конструкции узел может принимать на себя нагрузки с разных сторон.

Задача ОП заключается в том, чтобы обеспечить амортизаторам возможность свободно вращаться в опорах. В любой машине, будь то Форд Фокус или Мондео, Шевроле Ланос, Круз, Лачетти, Авео, Дэу Нексия, Хендай Акцент или Шкода Октавия, ОП всегда будет находиться немного выше, чем передняя пружина. Амортизаторный шток будет проходить через центральную полость элемента. Корпусы амортизаторов всегда монтируют к кузову там, где находится ОП. В результате на опорник действуют два типа нагрузок — осевые и радиальные.

Перед тем как заменить и купить новый элемент на замену старому ОП, необходимо разобраться в их типах. Именно с этого мы и начнем. Согласны? Тогда вперед.

Разновидности ОП

Какие лучше ОП покупать, сказать однозначно сложно. Многое зависит от конкретного автомобиля. Как проверить, хороший ОП или нет? Для начала спросите, сколько стоят подшипники. Хорошие детали дешевыми быть не могут. Но и гнаться за самыми дорогими моделями при наличии бюджетной машины не стоит. Старайтесь выбирать золотую середину.

Помимо того, что вам нужно смотреть на производителя, немаловажным моментом будет конкретный тип подшипника. Есть несколько разновидностей данного устройства.

• ОП, имеющий встроенное внутреннее или наружное кольцо. Для установки используют монтажные отверстия на корпусе, потому потребность в прижимных фланцах отпадает.
• ОП, у которого внутреннее кольцо отделяется. Конструктивно наружное кольцо соединяется с корпусом. Такие устройства актуально брать в тех случаях, если вам нужно добиться максимально точного вращения наружного кольца.
• ОП, имеющий отделяемое наружное кольцо. Это противоположная предыдущему подшипнику версия. Соответственно, берут их при необходимости получить точное вращение внутреннего элемента.
• Одиночно-разделенные подшипники. Наружное кольцо на таких ОП разделено в одной точно. С их помощью достигаются высокие показатели жесткости.

Рано или поздно неисправность проявит себя. В основном это происходит из-за попадания в узел грязи, песка и влаги. В среднем первые признаки неисправности появляются примерно через 50-75 тысяч километров. Замена рекомендуется каждые 100 тысяч километров.

Причины и диагностика неисправностей

Как и любой другой механизм, опора переднего амортизатора также имеет свой рабочий ресурс. Он зависит как от манеры вождения автомобиля, так и от качества дорог, по которым ездит автомобиль. В среднем этот показатель равняется 70 000 км. Причем этот километраж может варьироваться. Рассмотрим несколько причин выхода из строя данного механизма:

• плохое качество дорожного покрытия;
• попадание влаги, песка и грязи;
• наезд на большую яму;
• плохо вкрученная стопорная гайка;
• заводской брак механизма.

Признаками неисправностей опоры переднего амортизатора могут быть появление стука в передней части автомобиля и хруст при движении по ровной дороге. Трудность при вращении руля также может служить показателем неисправности опоры.

Диагностировать поломку возможно двумя способами. Первый из них подразумевает раскачивание автомобиля одним человеком, в то время как другой осматривает подшипник на наличие люфта. При втором способе, если люфт имеется в чашке, производится покачивание в разные стороны. При этом не обязательно поднимать автомобиль на домкрате.

Разновидности опорных подшипников

Распространено четыре конструктивных разновидностей опорных шарикоподшипников:

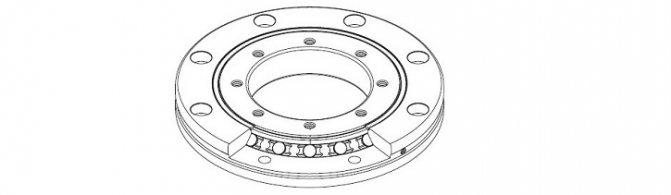

1. Со встроенным внутренним и внешним кольцом. Имеет отдельные монтажные отверстия. Крепление между собой производится с помощью имеющихся на корпусе детали технологических отверстий. Соответственно, при установке запчасти на штатное место в машине нет необходимости использования прижимных фланцев.

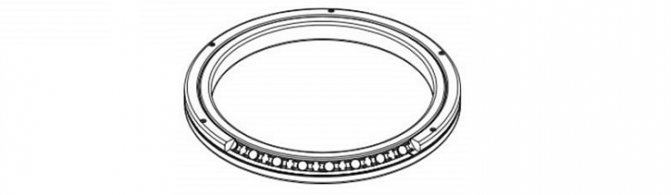

1. С одним съемным внутренним кольцом. Обеспечивает максимальную жесткость и прочность крепежа, повышенной устойчивостью к внешним нагрузкам. Конструкция изделия здесь выполнена таким образом, что наружное кольцо жестко соединено с корпусом. Установка таких запчастей обоснована, если важнейшим критерием является точность, с которой в процессе движения ТС вращаются наружные кольца.

1. Со съемным внутренним кольцом, обеспечивающим вращение наружного. Данный тип является прямой противоположностью предыдущего образца. Применяется такая конструкция, если имеется требование к точности позиционирования при вращении.

1. Отделенное наружное кольцо, позволяющее свободно вращаться внутреннему кольцу детали. Такая конструкция называется одиночно-разделенной. Обеспечивается максимальная жесткость конструкции, повышается продолжительность эксплуатации.

Основой вышеперечисленных конструктивные разновидности является упорный подшипник, но некоторые производители комплектуют опору радиальными шарикоподшипником без сепаратора или с сепаратором или радиально-упорными элементами качения.

Варианты установки

Существует два основных типа монтажа штока: через подшипник и при помощи втулки. Втулки в бюджетных вариантах изготавливаются из алюминия и выступают в качестве подшипника скольжения. На дорогих опорах используются более сложные подшипники, имеющие радиально-упорную конструкцию. Основным предназначением подшипника является обеспечение легкого прокручивания штора амортизатора. Стоит также отметить существование деталей с принудительным прокручиванием штока.

Опора стоек амортизатора неразборного типа может оснащаться чащей для удержания пружины либо иметь упрощенную конструкцию. В последнем варианте опорная чаша фиксируется на опоре или же монтируется на штоке. В другом варианте она дополняется подушкой из резины с выемкой для витков пружины. Доступ к установленной опоре подобного типа возможен лишь со стороны арки колес. Это вызвано тем, что на деталь чаще всего приходятся нагрузки, идущие снизу, и для обеспечения большей надежности необходим упор в кузовную часть. В этом случае болты не проворачиваются, так как они имеют плотное соединение с внешним корпусом. В багажнике или под капотом находятся фиксирующие гайки.

Крепление переднего амортизатора

Амортизационные стойки находятся над каждым из четырёх колёс автомобиля. Нижней частью они крепятся к поворотному кулаку, а верхней — к кузову. Верхнее крепление можно увидеть, открыв крышку капота. По обеим сторонам подкапотного пространства находятся две большие выпуклости, именуемые «стаканами». В центре каждого есть металлические тарелочки с гайкой в центре. Место крепления опоры переднего амортизатора на фото, представленном ниже, можно подробно рассмотреть.

Главный элемент верхнего крепления — это резиновая прокладка. Она очень толстая и предназначена для гашения ударов. Пластмассовое кольцо (оно же — подшипник опоры переднего амортизатора) снижает трение при поворотах амортизационного штока.

Как определить неисправность опорника амортизатора: основные способы

Для ремонта, во многих случаях, не обойтись без снятия амортизаторной стойки. Такая процедура занимает немало времени, при этом могут быть нарушены углы развала и схождения передних колес. Чтобы не ошибиться и не разобрать полностью исправный узел, рекомендуется заранее убедиться в том, что поломка подвески заключается в выходе из строя опорной детали.

На ровной площадке

Этот метод самый простой, но выполнять такую работу необходимо вдвоем. Узнать о неисправности можно следующим образом:

• Поставить автомобиль на ровной площадке.
• Надежно зафиксировать его стояночным тормозом.
• Открыть капот.
• Снять защиту стакана.
• Нажать на опорное устройство рукой.
• Помощник должен раскачать машину.

Если в опорном подшипнике ощущается люфт, то его потребуется заменить.

Во время езды

Во время движения автомобиля также можно неплохо протестировать подшипник опоры передней или задней стойки. Для этого достаточно проехать через лежачий полицейский, прислушиваясь к шуму подвески. Если будут зафиксирован определенный скрип или стук, то эту деталь, скорее всего, пора менять.

Вращение руля

Этот метод проверки напоминает первый вариант диагностики с той лишь разницей, что напарник должен не раскачивать автомобиль, а осуществлять энергичное вращение рулевого колеса из стороны в сторону. Если в результате такого «исследования» будет также ощущаться значительный зазор в сопрягаемых элементах, сопровождающийся металлическими щелчками, то деталь потребуется заменить.

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Инструмент.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

В целом, понадобиться:

• Стандартный набор ключей, шестигранников, головок с воротками и штангами;
• Домкрат;
• Съемник рулевых наконечников;
• Стяжки для пружин;
• Ветоши.

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Последовательность действий.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

1. Устанавливаем автомобиль на ровную площадку и обездвиживаем при помощи ручного тормоза и противооткатных опор;
2. Берем головку на 30 и послабляем гайку крепления привода к ступице. Лучше это сделать, пока на авто стоит на всех колесах (открутить эту гайку при снятом колесе затруднительнее, поскольку заблокировать ступицу от проворота будет сложнее). Также стоит отметить, что гайка эта – накернена, поэтому сорвать ее с места – сложно и без наращивания ключа не обойтись;
3. Открываем капот и при помощи накидного ключа и шестигранника срываем с места гайку штока амортизатора (шестигранником удерживается сам шток, а ключом послабляется гайка. При этом ее нужно только немного послабить, категорически запрещено гайку полностью скручивать, иначе ничем не удерживаемая пружина «выстрелит»). Эту операцию лучше сделать до снятия стойки (на снятом узле сорвать гайку значительно сложнее);
4. После срывания указанных двух гаек с места можно продолжать разборку. Выдомкрачиваем требуемое колесо и снимаем его;
5. Откручиваем крепление шаровой опоры рычага к стойке;
6. При помощи съемника выпрессовываем наконечник рулевой тяги;
7. Полностью выкручиваем гайку крепления привода к ступице;
8. Разбалчиваем крепление тормозного суппорта (трубки отсоединять от него не нужно), снимаем его с диска и отводим в сторону;
9. Беремся за тормозной диск, и тянем его на себя, стягивая ступицу со шлицов концевика вала привода;
10. Переходим в подкапотное пространство и откручиваем три гайки крепления опоры к кузову авто. При этом просим помощника придержать опору, чтобы она не упала на землю. После этого извлекаем узел в сборе;
11. Устанавливаем стяжки, и стягиваем пружину до тех пор, пока верхний ее виток не отойдет от упорной чашки;
12. Полностью выкручиваем гайку крепления штока амортизатора и снимаем опору (после этого можно проверить работоспособность амортизатора, проверить состояние пыльника и отбойника).
13. Перед установкой новой опоры, проверяем состояние опорной чашки, очищаем ее от ржавчины и грязи, устанавливаем под нее виброгасители (если они приобретены);
14. Перед установкой новой опоры, правильно устанавливаем пружину (концы витков вверху и внизу должны стать в специальные углубления в чашках);
15. Ставим новую опору и накручиваем до упора гайку крепления штока;
16. Снимаем стяжки, постоянно контролируя положение концов пружины;
17. Собранную стойку устанавливаем на автомобиль. После сборочных работ необходимо дополнительно подтянуть гайку крепления штока.

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы

Также читайте про другие причины вибрации автомобиля.

Проверка опорных подшипников ВАЗ.

Какие функции выполняют амортизаторы и верхние опоры?

Все задачи, возложенные на основные детали подвески автомобиля, можно разделить на две категории: отвечающие за безопасность водителя и пассажиров и обеспечивающие комфорт во время движения.

Так, говоря о безопасности, мы в первую очередь подразумеваем уверенный контакт колес с дорогой: минимизацию вертикальных раскачиваний, «прыжков» на ямах и ухабах и опасных отклонений траектории на поворотах. Таким образом, амортизаторы и верхние опоры создают надежное сцепление с дорожным покрытием и позволяют колесу максимально эффективно обогнуть препятствие, а затем быстро и незаметно вернуться в исходное положение.

Одновременно с этим они способствуют повышению комфорта во время езды: именно благодаря их «смягчающему» действию мы не чувствуем всех неровностей дороги, а также избавлены от постоянной тряски и назойливого дребезжания деталей автомобиля.

Почему опоры нужно часто менять?

Как мы упоминали некоторое время назад, опоры предназначены для следующих целей:

• поглощать вибрации.
• уменьшить шум в салоне.
• поглощать удары во время движения автомобиля.

Это означает, что они подвергаются чрезвычайно высоким нагрузкам

Принимая во внимание все эти факторы, добавляя тот факт, что они сделаны из резины, становится совершенно ясно, что после некоторого времени эксплуатации они деформируются и изнашиваются и должны быть своевременно заменены новыми

Знаки, указывающие на необходимость замены прокладки амортизатора

• Уменьшается комфорт в салоне
• Сложность поворота
• Увеличение нетипичных шумов, таких как царапание, стуки и др.

Способы проверки

Проверить состояние опорного подшипника – несложно, но технология зависит от конструктивных особенностей самой стойки.

Здесь стоит отметить, что такая проверка точно результата не даст, убедиться в неисправности подшипника можно только после снятия его с авто.

Но, все же, выполнив ряд нехитрых действий можно определить состояние верхней опоры.

Если брать модель ВАЗ-2110, то у нее опорный подшипник установлен в саму опору.

Чтобы проверить его состояние следует попросить помощника пораскачивать авто в поперечном направлении (не особо сильно), а сами в это время кладем руку на выступающую часть стойки в подкапотном пространстве.

Если подшипник изношен, то рукой будет чувствоваться люфт. Также у поврежденного элемента такие раскачивания обычно сопровождаются появлением сторонних звуков – скрипов, щелчков.

Если все это обнаружено при проверке — пора провести ревизию опоры.

На таких же моделях как Лада «Приора», Лада «Калина», или к примеру, Nissan X-Trail, подшипник не входит в конструкцию опоры, поэтому методом раскачки его не проверить. Единственным сигналом об износе у них является появление стука при движении.

Но все же есть возможность дополнительно удостовериться в неисправности узла.

Для этого просим помощника повращать руль в разные стороны. Сами при этом прикладываем руку к пружине.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как правильно заменить шаровые опоры

Если подшипник сильно изношен, то в нем могут появиться подклинивания, которые хорошо будут отдаваться в пружину в виде вибрации и несильных «отстрелов».

Volkswagen Passat 1.8TSI,типтрон,Highline › Бортжурнал › Замена опорного подшипника стойки амортизатора

Решил впервые сделать запись в бж, о замене опорного подшипника стойки амортизатора без снятия самой стойки и опоры , т.к. данной информации очень мало для пассата Б6 . Да и в принципе мне писать то и не о чем, – стандартные замена масел и расходников.Теперь суть. 1,5 года назад, при повороте руля стоя на месте, стал появляться незначительный металлический звук по пружине справа. Проблем не создавал, т.к. при движении звука данного не было. Потом как-то в обычном автосервисе мне сказали, что это “закусывает” подшипник стойки и стоимость работы по замене озвучили в 1900 р. и что нужно менять всё сразу- подшипник, опору подшипника, болты, буфер, чехол. Я ответил — хорошо, когда всё куплю сам тогда и приеду. Так и проездил года 1,5 . Кстати, зимой щелчки пропадали. Но этой весной щелчки стали более звонкими и я решил заменить подшипник своими руками, т.к многие сервисы замену производят со снятием стойки и опоры. А это влечёт за собой ещё и сделать сход-развал.Для этого потребуется :1. Домкрат механический, желательно 2 (если нет, то 2 кирпича и доска)2. Стяжка для пружины 2 шт ( взял у друга от жигулей, одна блин заржавела, но пригодилась)3. Ключ накидной на 184. Головка на 21 ( сделал из старого советского свечного ключа, обрезал и заново просверлил, на фото поймёте для чего )5. Торкс на 456. SP line М6 (бегал по автозапчастям искал поштучно, а торкс 30 вместо него не подошёл)7. Купил подшипник SKF VKD 35025(T), т.к. многие пишут что идёт в оригинале. Но ошибаются, оказался FAG (родной с завода)8. WD- шка на всякий случайПорядок работ, уже с учётом исправленных своих ошибок :1. Вкл. ручник и установить упоры под колёса на противоположной стороне2. Открыть капот, снять пластиковую защиту под лобовухой справа, если слева, то нужно снять дворник.3. Вставляем головку на 21 и в неё же торкс 45 и расслабляем гайку амортизатора

4. Расслабляем болты на колесе.5. Одеваем стяжки на пружины (именно, пока машина под своим весом, прижины сжаты, место вставить достаточно ), зато потом меньше крутить их.

6. Ставим домкрат под кузов и поднимаем машину, снимаем колесо. Ставим под рычаг подвески второй домкрат ( или 2 кирпича с доской)

7. Опускаем кузов, чтобы было удобно снять стойку стабилизатора, накидным ключом 18 и SP line 6 откручиваем один конец стойки и вытаскиваем.

8. Подтягиваем(стягиваем) стяжки для пружин, немного.9. Откручиваем гайку до конца сверху амортизатора

10. Поднимаем кузов, а стойку оттягиваем вниз, потом второй домкрат тоже опускаем вниз.11. Сверху вдавливаем шток амортизатора, чтобы не мешал снять подшипник.

12. Достаём подшипник

13. Если у вас порван чехол, то нужно конечно же его заменить.

Обратный процесс1. Новый подшипник вставляем в опору, он как будто на магните, прицепился и не падает вниз.2. Приподнимаем вторым домкратом рычаг подвески вверх немного.3. Опускаем кузов по тихоньку первым домкратом (поэтому и нужен механический домкрат) и направляем амортизатор и пружину для совпадении штока с отверстием опоры а пружины с подшипником. Следим чтобы ничего не перекосило. Делаем и поправляем не торопясь.4. Сверху поймали шток и накрутили гайку. Если что, то шток можно изнутри вытянуть вверх руками.5. Расслабляем потихоньку стяжки пружин, опять же следя за подшипником (чтоб не перекосило). Снимаем их6. Вставляем чехол в подшипник и распираем его буфером7. Потом манипулируя двумя домкратами, устанавливаем обратно стойку стаба.8. Ставим колесо. Опускаем авто9. Затягиваем гайку сверху амортизатора. Закрываем пластик.

Т.к. делал вообще первый раз, ушло около 1,5 часа.

P.S. Так проездил 3 дня, потом поздно вечером в дождь влетел в лужу с ямой и пробил левое колесо. При замене резины, так же прокатывали диск. Через день стал замечать щелчки уже с левой стороны. Ну и решил разобрать левую сторону. Только не меняя подшипник, а очистить и заменить смазку в нём (вычитал что такой способ тоже эффективен) Так и сделал, разобрал подшипник, очистил, посмотрел что корпус без дефекта и выбоин, забил смазкой, установил ровно шарики. Собрал всё обратно. Покрутил, вытер лишнюю смазку. Уже как 2500 км слева тоже тишина.А теперь с учётом очистки и смазки подшипника и снятия дворника ушёл 1 час.

Так что пусть теперь идут лесом эти “ сервисмэны”, говорящие что раз меняете подшипник, то нужно менять всё сразу с ним вместе, и якобы без снятия стойки не обойтись.

Фото разобранного подшипника (камеру заляпал ) .Разбирается легко, тонкой отвёркой аккуратно поддевается и отщёлкивается корпус (не сломайте защёлки).

Тонкости процесса замены опоры амортизатора

Опора амортизатора в замене не требует стяжки. Инструментальная база и приспособления прежние (штатные, согласно размеру гаек и болтов). Опора амортизатора в замене предусматривает следующие манипуляции:

• отвинчивание крепления опоры;
• поднятие средства передвижения до тех пор, пока амортизационный шток не выйдет из опоры;
• допускается утопление штока руками и выдавливание старой амортизационной опоры;
• очищение посадочного места опоры от загрязнений;
• утопление амортизационного штока и подвод новой опоры;
• крепление опоры без ввода штока в опору;
• постановка автомобиля на место подразумевает параллельное наблюдение за правильным внедрением амортизационного штока к его месту в опоре;
• после успешной установки штока, гайки закручиваются и затягиваются, а домкрат опускается.

Опора амортизатора в замене с обратной стороны подразумевает аналогичный ход манипуляций.

Определение неисправности

Имея достаточно сложную конструкцию, включающую подшипник, резинотехнический элемент, втулки, пластину крепления, шайбы, неисправностей опоры не особо много, и все они связаны с сильным износом самого упорного подшипника.

Проявляется неисправность опоры обычно в виде стуков и скрипов в верхней части подкапотного пространства. Этот стук может доносится как с какой-то одной стороны, так и с обеих. Зачастую этот стук прослушивается только при движении по неровностям.

Определить, является ли причиной стука износ подшипника опоры достаточно просто. Для этого нужно открыть капот и взявшись за выступающий шток амортизатора, с хорошим усилием его пораскачивать в стороны. Если имеется боковое смещение, то это указывает на критический износ подшипника.

Ещё кое-что полезное для Вас:

• Два способа по замене амортизаторов передней стойки автомобилей ВАЗ
• Лучшие антикоррозийные средства для обработки кузова машины
• Пневматическая подвеска. Устройство и принцип работы пневмоподвески

Видео: Проверка опорных подшипников ВАЗ

Можно также пораскачивать авто вбок, держать за крыло авто. Если при этом не наблюдается в месте крепления опоры смещения или оно не соответствует амплитуде колебаний,  слышны характерные щелчки, то опорный подшипник изношен и требует замены.

Последовательность работ и замена опорного подшипника на разных машинах, в которых опора выступает еще и поворотным кулаком, практически одинакова.

Инструкция по замене опорного подшипника на автомобиле ВАЗ + видео

В качестве примера можно рассмотреть процесс снятия-установки детали со стойки переднеприводного автомобиля ВАЗ.

Замена с демонтажем стойки

Работать на снятой стойке проще, соответственно уменьшается вероятность ошибок. К тому же для начинающих особенно важна наглядность процесса.

1. Машина поднимается с нужной стороны домкратом и устанавливается на надёжную подставку. Работать только на домкрате категорически нежелательно. Снимается колесо.
2. От поворотного рычага стойки отсоединяется рулевая тяга, для чего гайка пальца расшплинтовывается, отворачивается на несколько оборотов, коническое соединение напрягается монтировкой и наносится резкий удар молотком сбоку проушины. Приём требует некоторой тренированности, но всегда можно воспользоваться съёмником.
3. Отсоединяются два нижних болта крепления поворотного кулака, причём один из них является регулировочным для установки угла развала, поэтому по окончании работ эту регулировку придётся проделать. Болты имеют свойство намертво закисать, поэтому может потребоваться проникающая смазка или даже горелка. После чего они комплектом меняются на новые.
4. Отвернув три гайки стакана под капотом можно извлечь стойку в сборе из-под автомобиля.
5. Для замены опоры надо сжать пружину. Применяются винтовые стяжки или в условиях автосервиса специальное гидравлическое приспособление. После сжатия опора освобождается, можно открутить гайку штока амортизатора, снять опору и заменить её на новую, проведя все операции в обратном порядке.

https://youtube.com/watch?v=rSvZ90qb5X4

Удобнее всего пользоваться в работе ударными гайковёртами, электрическими или пневматическими. Действие обычными ключами может вызвать затруднения, хотя вполне возможно.

Замена без снятия стойки

Если нет желания проводить операции регулировки развала, и есть уверенность в своих силах по работе в условиях ограниченного доступа, то для замены опорника, стойку с машины можно и не снимать.

В этом случае гайку штока амортизатора лучше ослабить заранее, пока машина на колёсах и к гайке есть удобный доступ. Открутить её потом будет гораздо легче.

Рулевая тяга отсоединяется аналогично, а чтобы можно было отодвинуть амортизатор максимально вниз, надо открутить стойку стабилизатора. После отсоединения опоры от кузова становится возможным поставить на пружину стяжки и проделать все прочие операции, как описано выше.

Регулировочные болты при этом остаются на месте и углы подвески не изменяются.

Замена опоры передней стойки и подшипника

Работы проводятся в гаражных условиях. Наличие ямы или подъёмника необязательно.

Какие инструменты необходимы, чтобы заменить

• Накидной ключ с изогнутой рукоятью.
• Специальная головка для разборки стоек.

  Подбирайте головку, посоветовавшись с консультантом, все инструменты разные

• Длинная головка (свечная).
• Специальный ключ для штока.
• Обычный комплект — трещотка с набором головок, под размеры крепежа.
• Динамометрический ключ.
• Стяжка для пружин стойки.

Статья в тему: Кольца компрессионные – как они работают?

Как осуществить снятие и поменять

1. Для начала полностью демонтируем стойку. В первую очередь необходимо открутить верхний шток амортизатора с помощью двух ключей.

   Также для демонтажа может быть использован спецключ

2. Нижняя часть стойки снимается традиционным способом или просто выводится из чаши опоры. Для этого автомобиль приподнимается домкратом. Затем снимается опора.
3. При неисправности опорного подшипника имеет смысл провести ревизию всего узла амортизатора.

   Если видны повреждения какого-либо из элементов, он требует замены

4. После демонтажа стойки с опорой необходимо тщательно очистить посадочное место от грязи и проверить механизм на коррозийные повреждения. Затем надо зачистить металл от коррозии (при её наличии), обработать преобразователем ржавчины и покрасить.
5. Старая опора, особенно с повреждениями, ремонту не подлежит, поэтому её меняют на новую.

   Оцените работоспособность узла, возможно, его можно отремонтировать частично

6. Затем стойку собирают, не снимая стяжек пружин, и устанавливают обновлённый узел на место.

   Стяжки не снимаются до конца работ

7. Закрепив стойку на нижнем рычаге подвески, аккуратно поднимайте узел с помощью домкрата. Лучше эту операцию выполнять с помощником. Один механик поднимает домкрат, а второй следит за совмещением посадочных шпилек опоры.
8. Можно делать наоборот — поднять кузов машины, оставив подвеску с колесом на грунте. Затем установить и закрепить опору. После чего медленно опускать домкрат, одновременно центруя шток амортизатора в посадочном месте опоры. Такая установка позволяет более естественно поместить узел в посадочном гнезде.
9. После окончательной усадки штока в отверстии опоры закручиваем крепёжные гайки. При обозначении в инструкции значений момента затяжки следует воспользоваться динамометрическим ключом.
10. Не забываем после закрепления всех элементов снять стяжку пружины стойки. По окончании ремонта перед выездом на дороги общего пользования необходимо провести тестовую поездку по пустой дороге: так нужно проверить работоспособность рулевого управления и отсутствие посторонних шумов в подвеске.

Статья в тему: Парковка возле дома принесла жительнице Москвы огромные штрафы

Виды подшипников

Конструктивных исполнений верхней части стойки – два:

• Опорный подшипник входит в конструкцию опоры (можно встретить на ряде моделей ВАЗ);
• Является отдельным элементом, который помещается между опорой и верхней чашкой пружины.

А вот самих опорных подшипников, которые применяются в конструкции подвески – несколько:

• СО ВСТРОЕННЫМ НАРУЖНЫМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. Особенность его заключается в обеспечении возможности вращения элементов, которые контактируют как с внешним, так и внутренним кольцом. Дополнительно в таком варианте предусмотрено наличие установочных отверстий, поэтому при монтаже прижимные фланцы не нужны;
• С ОТДЕЛЯЕМЫМ ВНЕШНИМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. В таком варианте одно из колец (в зависимости от конструкции) может отделяться, в то время как второе закреплено на опоре;
• ОДИНОЧНО-РАЗДЕЛЬНЫЙ. Конструктивно этот вариант – тот же подшипник с отделяемым кольцом, но обладает повышенными показателями по жесткости.

В целом, особой разницы, какой из типов подшипника используется, — нет, главное, чтобы он выполнял свои функции.

Несмотря на то, что верхняя часть стойки устанавливается внутрь специальной ниши в колесной арке, грязь, песок и пыль проникают к опоре, а эти загрязняющие элементы являются губительными для любого подшипника.

Дополнительно опорный подшипник практически постоянно подвергается резкоменяющимся нагрузкам, в том числе и ударным (из-за работы пружины), что в сочетании с загрязнениями приводит к интенсивному износу составных частей подшипника и выхода его из строя.

Из-за достаточно сложных условий эксплуатации, ресурс такого подшипника ограничен. Многие производители указывают, что замене он подлежит каждые 100 тыс. км.

Но в действительности же, из-за плохого состояния дорог, они требуют замены уже через 50 тыс. км. При этом ресурс этого узла также зависит и от его качества.

Не редкие случаи, когда опорный подшипник приходится менять уже через 10 000 км пробега.
